في المصانع الرقمية عالية الأتمتة، أصبح التفريغ الكهروستاتيكي (ESD) بمثابة "قاتل خفي" يهدد موثوقية الأجهزة الإلكترونية. من المستشعرات الصناعية الدقيقة إلى واجهات الاتصال عالية السرعة، حتى أدنى نبضة كهروستاتيكية يمكن أن تسبب أخطاء في نقل البيانات، أو تدهورًا في أداء المكونات، أو تلفًا دائمًا. أصبح ثنائي الحماية RCLAMP0502B من التفريغ الكهروستاتيكي، بخصائصه منخفضة السعة للغاية وقدراته الوقائية الفعالة، عنصرًا أساسيًا في ضمان استقرار تشغيل المصانع الرقمية.

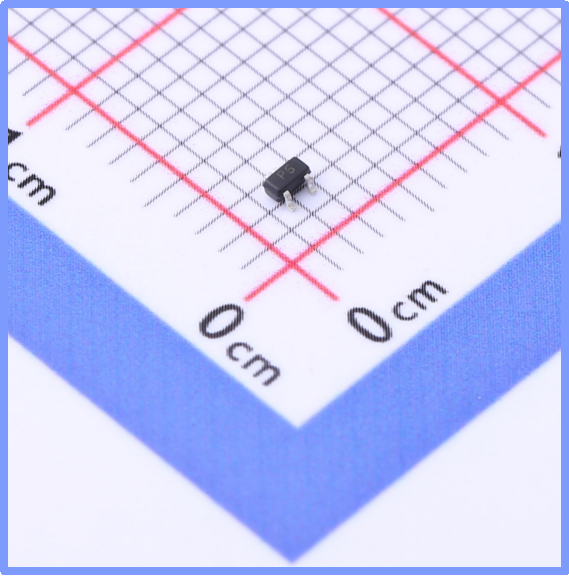

صورة المنتج: ثنائي التفريغ الكهروستاتيكي RCLAMP0502B من Slkor

1. تحليل المعلمات الأساسية: مطابقة مثالية لاحتياجات التطبيقات الصناعية

يستخدم RCLAMP0502B حزمة SOT-523 مدمجة، بأبعاد 1.6 مم × 0.8 مم فقط، مع دمج حماية ESD ثنائية الاتجاه. يتطابق جهد التباعد العكسي (VRWM) البالغ 5 فولت وجهد الانهيار الأدنى (VBR min) البالغ 6 فولت بدقة مع أنظمة المستوى المنطقي الشائعة 3.3 فولت/5 فولت في المصانع الرقمية. بفضل سعة الوصلة (CJ) البالغة 0.7 بيكو فاراد فقط، يُقلل هذا النظام السعة بأكثر من 60% مقارنةً بثنائيات TVS التقليدية، مما يضمن نقل إشارة دون فقدان في واجهات عالية السرعة مثل HDMI 2.1 وUSB 3.2. يُقلل التوازن بين جهد التثبيت 12 فولت وتيار التسرب العكسي 1 ميكرو أمبير بفعالية من تفريغ الهواء ±15 كيلو فولت وتفريغ التلامس ±8 كيلو فولت، مع تقليل فقد الطاقة أثناء التشغيل طويل الأمد.

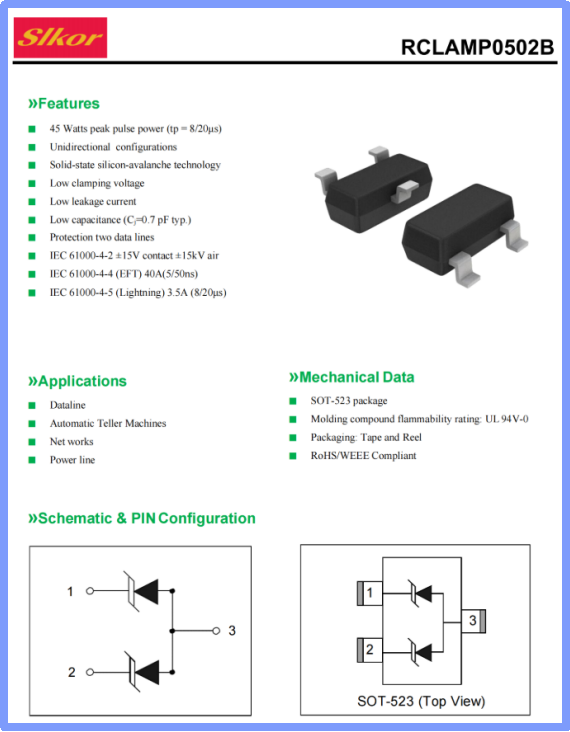

مواصفات ثنائي التفريغ الكهروستاتيكي Slkor RCLAMP0502B

2. اختراق تكنولوجي: تقنية انهيار السيليكون الصلب تُعيد بناء أنظمة الحماية

يعتمد هذا الجهاز على تقنية انهيار السيليكون أحادي الشريحة، مما يُحسّن تركيز تشويب الوصلة PN وعمليات الانتشار لتحقيق سرعة استجابة فائقة. وبالمقارنة مع أجهزة TVS القائمة على البوليمر، فإن هيكله الصلب يتحمل البيئات الصناعية القاسية التي تتراوح بين -55 درجة مئوية و+125 درجة مئوية، ويتفوق في اختبارات الدورة الحرارية للوحات الدوائر المطبوعة، مما يوفر موثوقية فائقة. تُظهر بيانات الاختبارات العملية أنه، تحت موجة نبضية 8/20 ميكروثانية، يوفر الجهاز حماية من حوادث الجهد الزائد العابرة مثل طفرات البرق وانقطاع التيار الكهربائي، مع تيار نبضي ذروة 4 أمبير (IPP) وطاقة نبضية ذروة 70 واط (PPP).

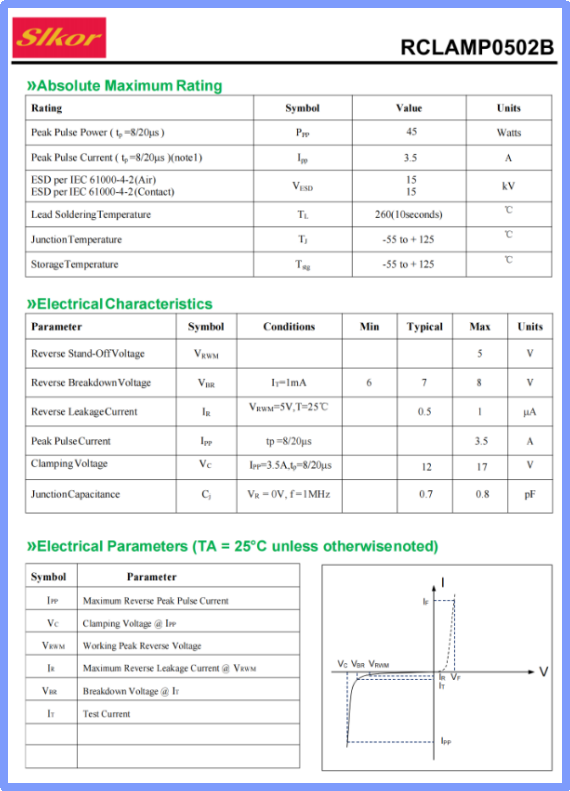

معلمات ثنائي التفريغ الكهروستاتيكي Slkor RCLAMP0502B

3. التطبيقات في المصانع الرقمية: حماية كاملة من خطوط الإنتاج إلى أنظمة التحكم

في حالةٍ بمصنعٍ لإلكترونيات السيارات، وُضع جهاز RCLAMP0502B في واجهة LiDAR لوحدة ملاحة مركبةٍ مُوجّهة آليًا (AGV). تُعالج هذه الوحدة تدفقات بيانات زمن الرحلة (ToF) بسرعة 10 جيجابت في الثانية، حيث تسببت أجهزة ESD التقليدية في زيادة معدل خطأ البت بسبب سعة الوصلة الزائدة. بعد الانتقال إلى RCLAMP0502B، انخفض معدل الخطأ من 0.3% إلى 0.002%، واجتاز الجهاز اختبار زيادة التيار IEC 61000-4-5 4A (8/20 ميكروثانية)، مما يضمن تشغيلًا مستقرًا في بيئة التداخل الكهرومغناطيسي.

في نظام تحكم روبوت صناعي، دُمج هذا الجهاز في واجهة ناقل EtherCAT. حافظت سعة وصلاته البالغة 0.7 بيكو فاراد على زمن وصول الإشارة أقل من 500 بيكو فاراد، مُلبيةً بذلك متطلبات الوقت الفعلي لـ PROFINET IRT. أظهرت الاختبارات العملية في شركة لتصنيع الأجهزة المنزلية أنه بعد نشر RCLAMP0502B، انخفض عدد انقطاعات اتصال الناقل الناتجة عن التفريغ الكهروستاتيكي من 12 انقطاعًا شهريًا إلى صفر، مما أدى إلى خفض تكاليف الصيانة السنوية بنسبة 65%.

4. تحليل فعالية التكلفة: المكونات الصغيرة تحقق قيمة كبيرة

تبلغ تكلفة كل وحدة RCLAMP0502B حوالي 0.15 يوان، لكنها قادرة على منع خسارة تعطل المعدات التي تبلغ في المتوسط ​​23,000 يوان لكل حالة تفريغ كهروستاتيكي. في خط تجميع منتجات 3C، أدى تركيب هذا الجهاز في كل منفذ إدخال/إخراج حاسوب صناعي إلى خفض معدل فشل التفريغ الكهروستاتيكي السنوي من 8.7% إلى 1.2%، مما أدى إلى فوائد اقتصادية مباشرة تجاوزت مليوني يوان. تدعم حزمة SOT-2 تقنية التركيب السطحي المؤتمتة بالكامل (SMT)، حيث يستطيع كل خط إنتاج تركيب 523 جهاز في الساعة، مما يتماشى تمامًا مع وتيرة الإنتاج عالية الكفاءة في المصانع الرقمية.

5. التطور المستقبلي: نحو ترددات أعلى وتكامل أكبر

مع استمرار انتشار تقنيات الجيل الخامس وإنترنت الأشياء الصناعي (IIoT)، تتطور معدلات نقل البيانات نحو 5 جيجابت في الثانية. وقد حقق منتج RCLAMP40B من الجيل التالي سعة منخفضة للغاية تبلغ 0502 بيكو فاراد، ويجري تطويره في حزمة QFN-0.3L متعددة القنوات لحماية ثمانية خطوط إشارة عالية السرعة في آن واحد. وفي اختبارات التطبيق في مصنع رقائق أشباه الموصلات، حافظ الجهاز على خسارة إدخال قدرها -8 ديسيبل في نطاق التردد 1 جيجاهرتز، مما يوفر دعمًا قويًا للتحديث الذكي للمصانع الرقمية.

في بيئة المصانع الرقمية الدقيقة، يعمل RCLAMP0502B كدرع واقي عند النهايات العصبية، يحمي من تهديدات الكهرباء الساكنة بمستوى الكيلوفولت بفضل حجمه الميكروني. ولا يُظهر تطوره التكنولوجي، المتكامل تمامًا مع الاحتياجات الصناعية، المنطق الصناعي القائل "أجهزة صغيرة، مساهمات كبيرة" فحسب، بل يُوفر أيضًا دعمًا أساسيًا لثورة الموثوقية في التصنيع الذكي. ومع تعمق الصناعة 4.0، ستصبح مكونات الحماية عالية الأداء هذه عنصرًا أساسيًا في بناء المرونة الرقمية.
