我们的优势
- 高达 3A 的连续集电极电流，可驱动强劲负载
- 低饱和电压可实现高效率和低功耗
- 优异且稳定的直流电流增益，实现可靠控制
- 具有良好散热性能的SOT-89封装
- 适用于工业应用的宽工作温度范围
- 稳定的电气参数和较高的批次一致性
- 适用于自动化SMT组装的卷带包装
描述

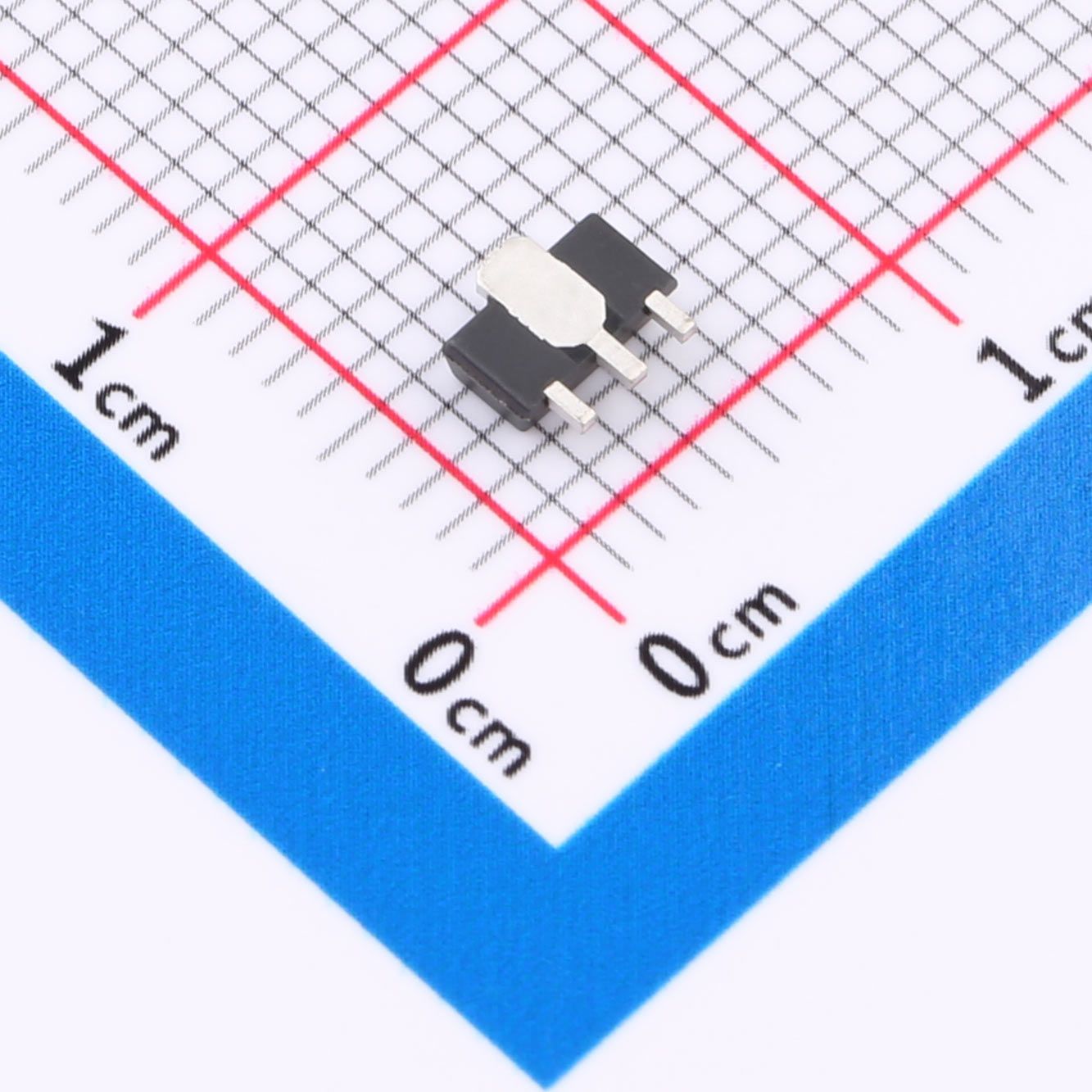

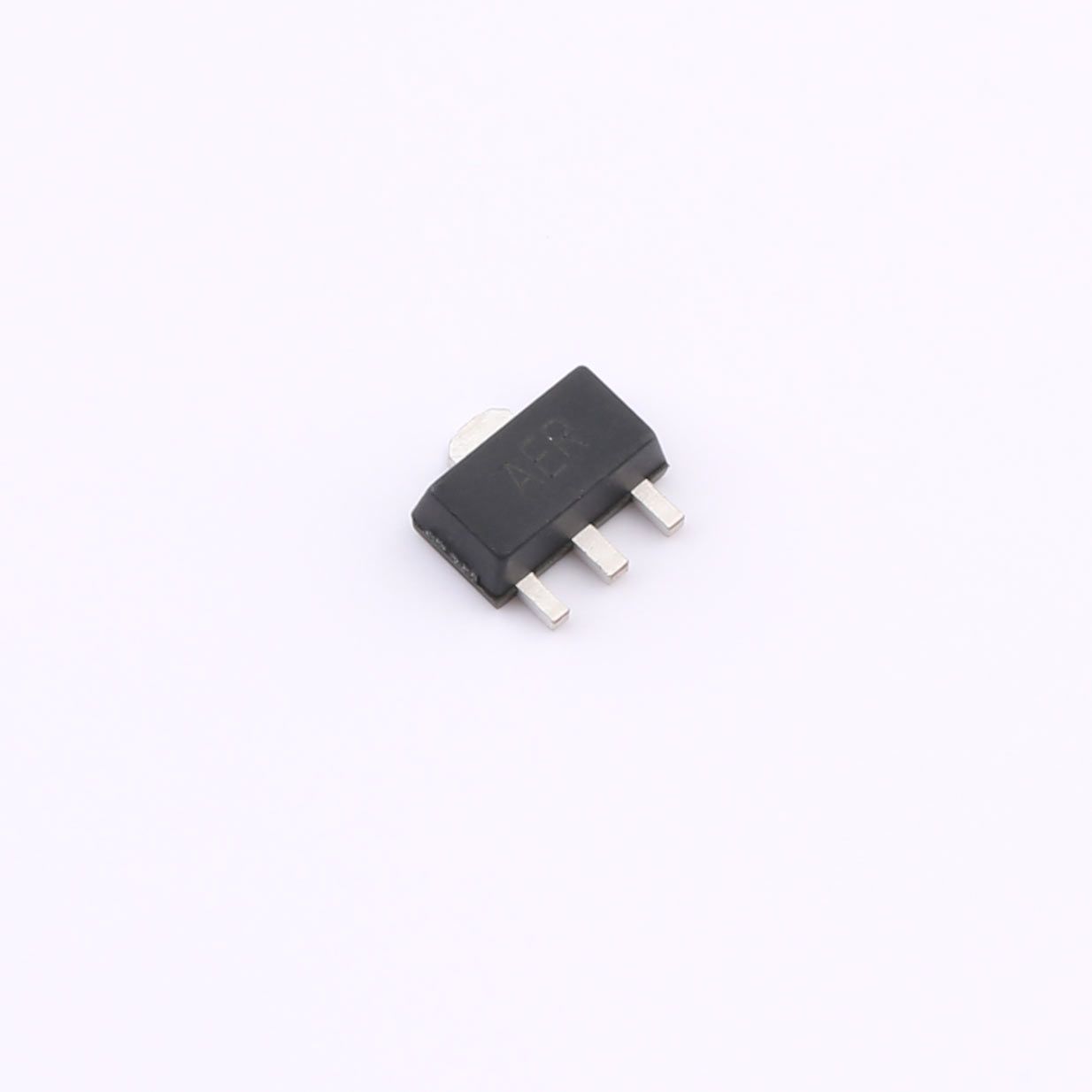

2SB1424-R 是一款采用 SOT-89 表面贴装封装的 PNP 型大电流硅晶体管。它具有低饱和电压和优异的直流电流增益，专为大电流开关、驱动电路和功率放大应用而设计。R 级器件的 hFE 值范围为 180 至 390，可实现稳定一致的性能。
總體規劃特色
- PNP大电流晶体管
- SOT-89表面贴装封装
- 低饱和压降VCE(sat)
- 优异的直流电流增益特性
- hFE R级：180–390
- VCBO = −20V，VCEO = −20V，VEBO = −6V
- 连续集电极电流：IC = −3A
- 功耗：PD = 500mW
- 过渡频率：fT = 240MHz（典型值）
- 结温/存储温度：−55℃ 至 +150℃
应用
- 大电流驱动电路
- 电机控制和驱动系统
- DC-DC转换器和电源管理
- 音频功率放大器级
- LED照明驱动模块
- 工控设备
- 中功率开关电路
- 电池供电设备
