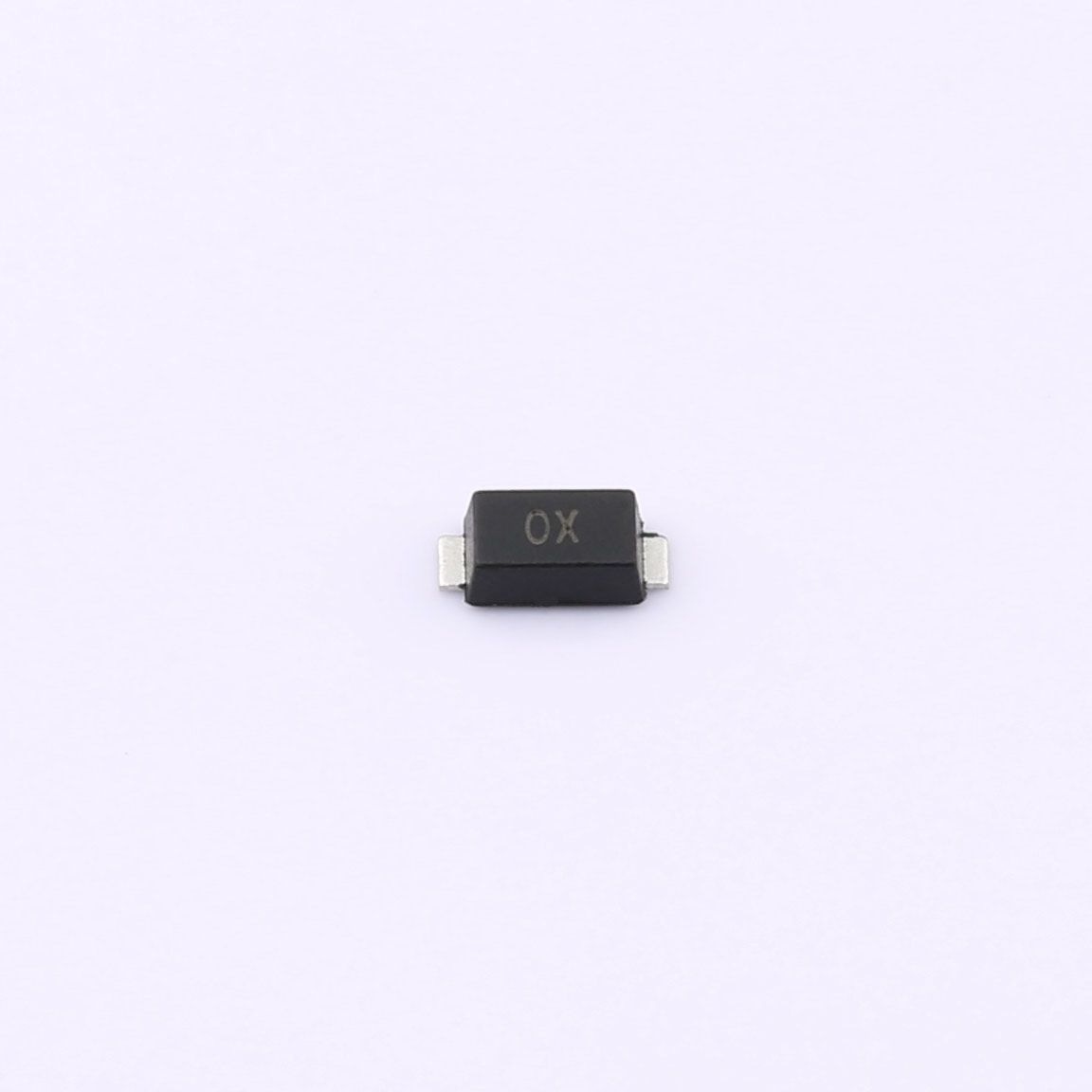

SMF22CA TVS דיודה SOD-123FL
ה-SMF22CA הוא מדכא מתח חולף (TVS) דו-כיווני להרכבה משטחית, המובנה במארז JEDEC SOD-123FL סטנדרטי. הוא נועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וקפיצות חשמליות. מכשיר זה כולל הספק פולס שיא של 200W תחת צורת גל של 10/1000μs והספק פולס שיא של 1000W תחת צורת גל של 8/10μs, ומשמש כפתרון הגנה אמין מפני מתח יתר עבור מוצרים אלקטרוניים מגוונים.
תיאור
ה-SMF22CA הוא מדכא מתח חולף (TVS) דו-כיווני להרכבה משטחית, המובנה במארז JEDEC SOD-123FL סטנדרטי. הוא נועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וקפיצות חשמליות. מכשיר זה כולל הספק פולס שיא של 200W תחת צורת גל של 10/1000μs והספק פולס שיא של 1000W תחת צורת גל של 8/10μs, ומשמש כפתרון הגנה אמין מפני מתח יתר עבור מוצרים אלקטרוניים מגוונים.
תכונות
- עוצמת פולס שיא: 200W (צורת גל נחשול של 10/1000μs), 1000W (צורת גל נחשול של 8/10μs)
- פרמטרים חשמליים ב-25 מעלות צלזיוס: VRWM=22.0V, VBR=24.4V~26.9V @ 1mA, IR≤1.0μA @ 22.0V, VC=35.5V @ 5.6A
- עמידות נמוכה בפני נחשולי מתח מצטברים וביצועי הידוק מתח מצוינים
- מבנה SMD בעל פרופיל נמוך, שתוכנן במיוחד להרכבה על פני השטח
- עמידות להלחמה בטמפרטורה גבוהה: עמידות בפני 260 מעלות צלזיוס למשך 10 שניות במסופים
- פיזור הספק DC: 385mW; ירידה בהספק: 4.0mW/℃ מעל 25℃
- טווח טמפרטורות רחב להפעלה ואחסון
היתרונות שלנו
- עיצוב הגנה דו-כיוונית מדכא ביעילות הן מעבר מתח חיובי והן שלילי
- קיבולת הידוק יוצאת דופן סופגת במהירות אנרגיית נחשולי מתח כדי להגן על חלקים אלקטרוניים עדינים
- דירוגי הספק כפולים מתאימים לתקני בדיקת נחשולי מתח שונים ותרחישי יישומים
- מארז SOD-123FL קומפקטי חוסך מקום במעגל מודפס עבור התקנים אלקטרוניים ממוזערים
- התנגדות תרמית נמוכה מבטיחה פיזור חום מעולה ופעולה יציבה לטווח ארוך
- עומד בדרישות הלחמה סטנדרטיות, ומאפשר ייצור המוני קל של SMT
- ביצועים חשמליים יציבים תחת שינויי טמפרטורה רחבים, מתאים לסביבות עבודה מורכבות
נתונים מכאניים
- אריזה: פלסטיק יצוק JEDEC SOD-123FL עם שבב פסיבי
- קוטביות: סוג דו-כיווני ללא הגבלת קוטביות; פס צבע מסמן את הקצה החיובי
- הרכבה: ניתן להתקנה בכל מיקום
- משקל משוער: 0.02 גרם (0.006 אונקיות)
- התנגדות תרמית (צומת לסביבה): 325 ℃/W
- התנגדות תרמית (צומת לעופרת): 26 ℃/W
- טמפרטורת צומת הפעלה: -55℃ ~ +150℃
- טמפרטורת אחסון: -55℃ ~ +150℃

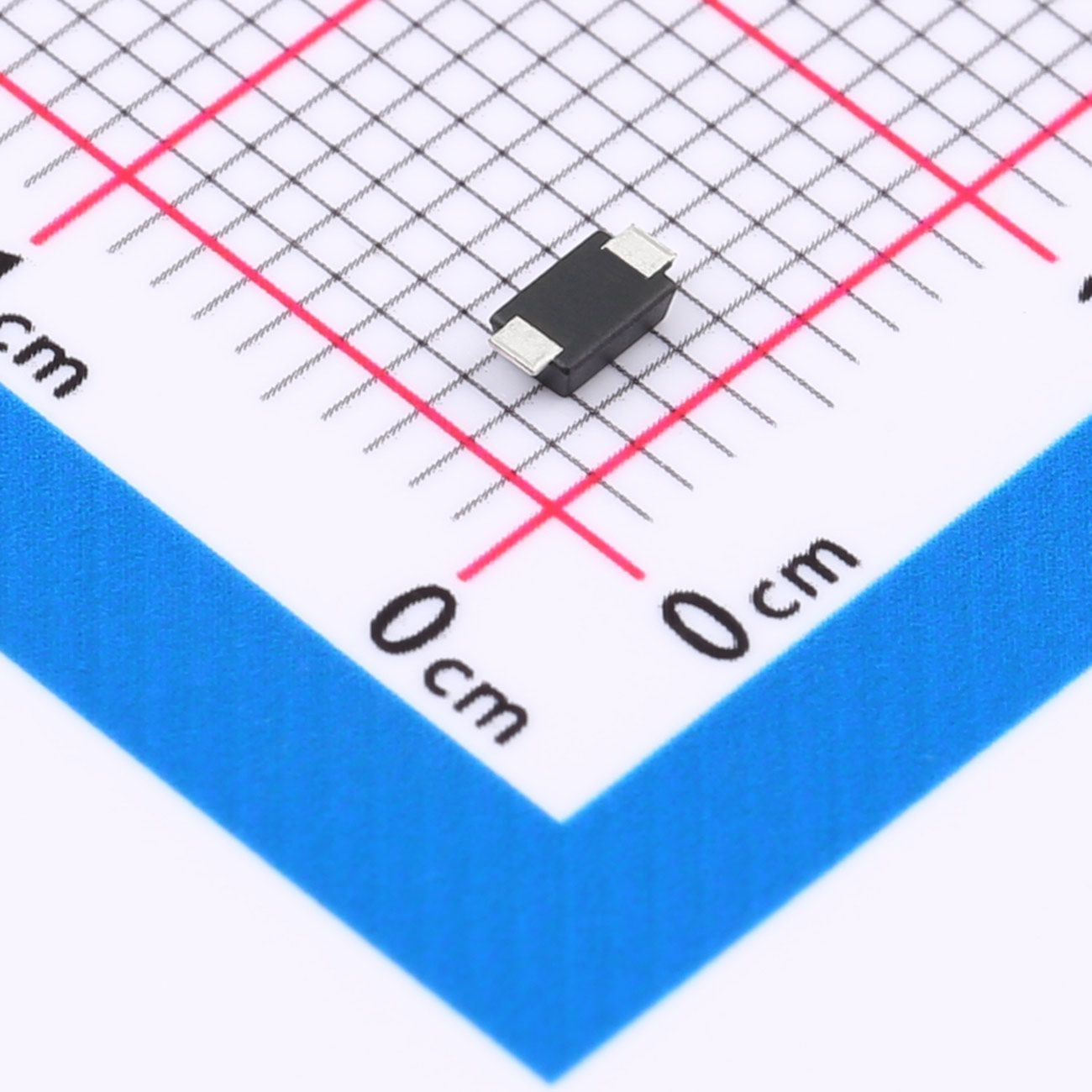

- מידות עיקריות (מ"מ): A: 3.58~3.72, B: 2.72~2.78, C: 1.77~1.83
יישומים
דיודת TVS דו-כיוונית זו נמצאת בשימוש נרחב במערכות מחשב, מכשירי חשמל ביתיים, מודולי קלט וידאו, מוצרי אלקטרוניקה וצרכניים וציוד אחר הדורש הגנה מפני נחשולי מתח ESD והגנה דו-כיוונית מפני נחשולי מתח חולפים.
