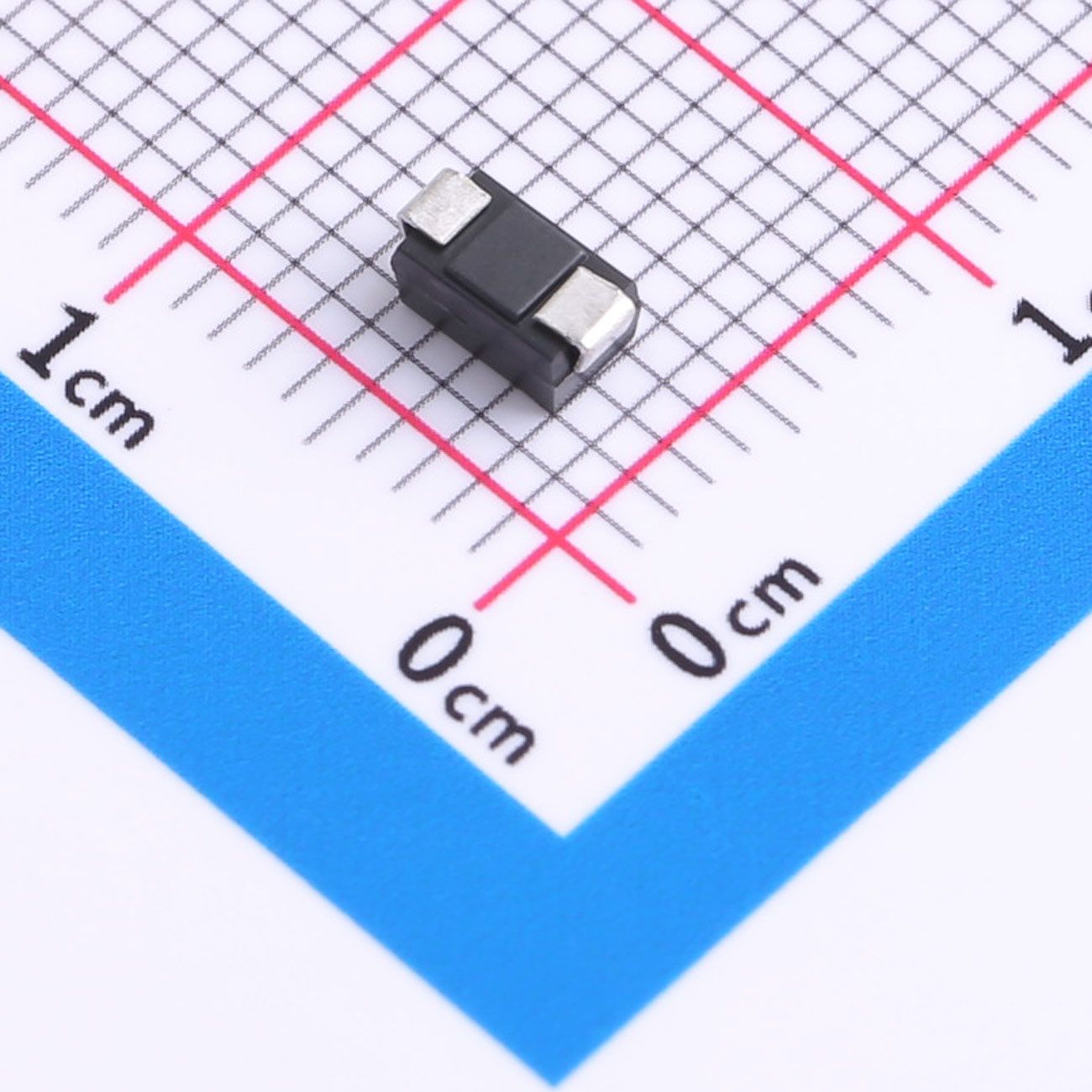

דיודת SMAJ22A TVS SMA
SMAJ22A הוא מדכא מתח חולף (TVS) חד-כיווני להרכבה משטחית המאמצ את מארז ה-SMA הסטנדרטי (DO-214AC). הוא מיוצר בטכנולוגיית שבב פסיבי מזכוכית. מכשיר זה, שנועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות וזרמי נחשולים, כולל הספק פולסים שיא של 400W תחת צורת גל של 10/1000μs, ומספק הגנה אמינה מפני מתח יתר עבור ציוד אלקטרוני מגוון.
תיאור
SMAJ22A הוא מדכא מתח חולף (TVS) חד-כיווני להרכבה משטחית המאמצ את מארז ה-SMA הסטנדרטי (DO-214AC). הוא מיוצר בטכנולוגיית שבב פסיבי מזכוכית. מכשיר זה, שנועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות וזרמי נחשולים, כולל הספק פולסים שיא של 400W תחת צורת גל של 10/1000μs, ומספק הגנה אמינה מפני מתח יתר עבור ציוד אלקטרוני מגוון.
תכונות
- עוצמת פולס שיא: 400W בצורת גל נחשול של 10/1000μs
- זרם נחשול יחיד מרבי: 40A (גל סינוס חצי יחיד של 8.3ms)
- פרמטרים חשמליים עיקריים (@ 25℃): VRWM=22V, VBR=24.4V~28.0V @ 1mA, IR≤5μA, VC=35.5V, IPP=10.3A
- שבב פסיבי מזכוכית מבטיח ביצועים יציבים וארוכי טווח
- יכולת הידוק מעולה וזמן תגובה מהיר במיוחד
- מארז אפוקסי יצוק עם דירוג מעכב בעירה UL94V-0
- הדקים מצופים הלחמה, תואמים לשיטת MIL-STD-750 2026
- טווח טמפרטורות רחב להפעלה ואחסון: -55℃ ~ +150℃
היתרונות שלנו
- ביצועי הידוק מעולים סופגים במהירות אנרגיית נחשולי מתח ומגנים ביעילות על רכיבים אלקטרוניים רגישים
- תגובה אולטרה-מהירה מדכאת במהירות מעברי מתח מיידיים
- מארז קומפקטי SMA סטנדרטי חוסך מקום על המעגל המודפס, אידיאלי עבור מוצרים אלקטרוניים ממוזערים
- תהליך פסיבציה מתקדם של זכוכית משפר את העמידות והיציבות התפעולית בסביבות שונות
- יכולת הלחמה מעולה תומכת בייצור המוני אוטומטי SMT ביעילות גבוהה
- זרם דליפה הפוך נמוך מפחית את צריכת החשמל הנוספת
- סבילות גבוהה לטמפרטורה מבטיחה פעולה יציבה בתנאי עבודה קשים
נתונים מכאניים
- סוג אריזה: JEDEC SMA (DO-214AC), אפוקסי יצוק העברה
- קוטביות: הקתודה מסומנת בפס צבעוני לזיהוי קוטביות
- הדקים: מצופים בהלחמה, ניתנים להלחמה מלאה לפי שיטת MIL-STD-750 2026
- מידות: מידות SMA סטנדרטיות (מסומנות באינצ'ים ובמילימטרים)
- טמפרטורת צומת הפעלה: -55℃ ~ +150℃
- טמפרטורת אחסון: -55℃ ~ +150℃
יישומים
דיודת TVS זו נמצאת בשימוש נרחב באלקטרוניקה צרכנית, מכשירי חשמל ביתיים, התקני תקשורת, ציוד היקפי למחשב, מערכות בקרה תעשייתיות ומוצרים אחרים הדורשים הגנה מפני נחשולי מתח ESD ונחשולי מתח חולפים.
