आज के अत्यधिक एकीकृत इलेक्ट्रॉनिक सिस्टम में, उपकरणों के स्थिर संचालन को सुनिश्चित करने के लिए क्षणिक वोल्टेज दमन महत्वपूर्ण हो गया है। सेमीकंडक्टर असतत उपकरणों के परिवार में एक प्रमुख घटक के रूप में, क्षणिक वोल्टेज दमन डायोड (TVS डायोड) अपनी अनूठी विशेषताओं के कारण क्षणिक ओवरवोल्टेज सर्ज से सर्किट की सुरक्षा में एक अपूरणीय भूमिका निभाता है। आज, हम SMBJ26CA क्षणिक वोल्टेज दमन डायोड पर करीब से नज़र डालेंगे, इसके प्रमुख मापदंडों का विश्लेषण करेंगे और सर्किट सुरक्षा में इसके उत्कृष्ट प्रदर्शन का प्रदर्शन करेंगे।

प्रमुख मापदंडों का विवरण

वीआरडब्लूएम (वी): 26V

VRWM (वर्किंग पीक रिवर्स वोल्टेज) वह अधिकतम रिवर्स वोल्टेज है जिसे TVS डायोड सामान्य संचालन के दौरान झेल सकता है। SMBJ26CA का VRWM 26V है, जिसका अर्थ है कि डायोड स्थिर रूप से कार्य कर सकता है और जब तक वोल्टेज इस मान से अधिक न हो, तब तक सर्किट की विश्वसनीय सुरक्षा कर सकता है।

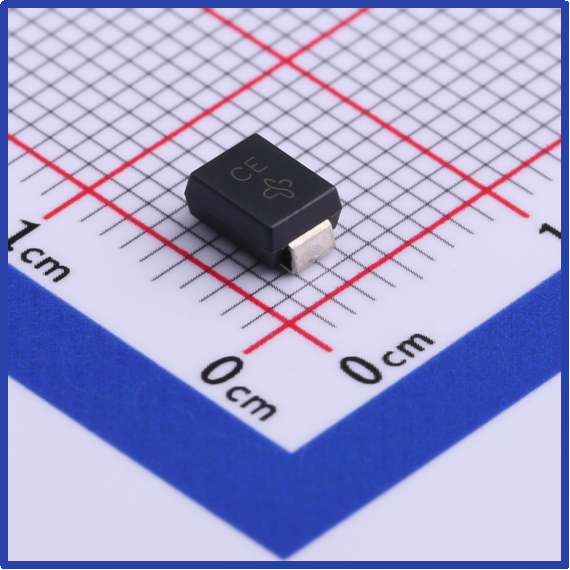

स्लकोर क्षणिक संरक्षण डायोड MMBZ5243B उत्पाद फोटो

वीबीआर न्यूनतम (वी) और वीबीआर अधिकतम (वी): 28.9वी ~ 33.2वी

VBR (ब्रेकडाउन वोल्टेज) वह वोल्टेज है जिस पर TVS डायोड ओवरवोल्टेज का संचालन और दमन करना शुरू करता है। SMBJ26CA की ब्रेकडाउन वोल्टेज रेंज 28.9V और 33.2V के बीच है। यह विस्तृत रेंज डायोड को विभिन्न सर्किटों में विभिन्न ओवरवोल्टेज स्थितियों को संभालने में सक्षम बनाती है, जिससे आवश्यकता पड़ने पर त्वरित प्रतिक्रिया सुनिश्चित होती है और क्षणिक ओवरवोल्टेज का प्रभावी दमन होता है।

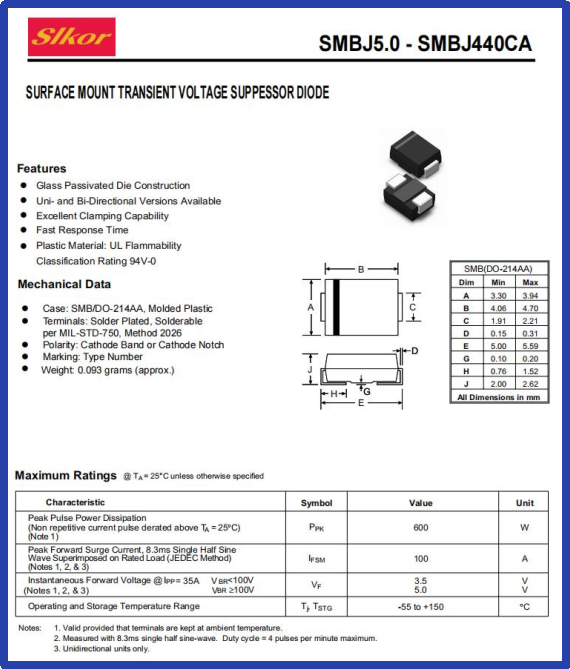

स्लकोर क्षणिक संरक्षण डायोड MMBZ5243B विनिर्देश

आईआर (μA): 5μA

IR (लीकेज करंट) वह छोटी धारा है जो डायोड से तब प्रवाहित होती है जब वह ब्रेकडाउन मोड में नहीं होता। SMBJ26CA का लीकेज करंट केवल 5μA है, जो यह सुनिश्चित करता है कि सामान्य परिचालन स्थितियों में डायोड का सर्किट पर प्रभाव न्यूनतम हो, जिससे सर्किट की समग्र दक्षता और स्थिरता में वृद्धि होती है।

स्लकोर ट्रांजिएंट प्रोटेक्शन डायोड MMBZ5243B के पैरामीटर

वी.सी. (वी): 42.1V

VC (क्लैम्पिंग वोल्टेज) वह अधिकतम वोल्टेज है जिस पर TVS डायोड ब्रेकडाउन के बाद ओवरवोल्टेज को क्लैंप कर सकता है। SMBJ26CA का क्लैम्पिंग वोल्टेज 42.1V है, जिसका अर्थ है कि यदि सर्किट में क्षणिक ओवरवोल्टेज भी उत्पन्न होता है, तो डायोड उसे तुरंत एक सुरक्षित स्तर पर क्लैंप कर सकता है, जिससे बाद के सर्किट घटकों को क्षति से बचाया जा सकता है।

पैकेज: एसएमबी

SMBJ26CA के लिए SMB (सरफेस माउंटेड डिवाइस) पैकेज प्रकार का उपयोग किया जाता है। यह पैकेज कॉम्पैक्ट है, इसे स्थापित करना और सोल्डर करना आसान है, जिससे यह उच्च घनत्व वाले एकीकृत इलेक्ट्रॉनिक सिस्टम में उपयोग के लिए उपयुक्त है।

बिजली संरक्षण परिपथों में, SMBJ26CA क्षणिक वोल्टेज दमनकारी डायोड एक महत्वपूर्ण भूमिका निभाता है। इसका संचालन इसकी अनूठी विद्युत विशेषताओं, विशेष रूप से ब्रेकडाउन वोल्टेज रेंज और क्लैम्पिंग वोल्टेज पर आधारित है, जो इसके प्रदर्शन के लिए महत्वपूर्ण हैं।

जब बिजली किसी इमारत या बाहरी इलेक्ट्रॉनिक उपकरण पर गिरती है, तो यह अत्यधिक उच्च क्षणिक ओवरवोल्टेज उत्पन्न करती है, जो अक्सर सर्किट घटकों की वोल्टेज सहनशीलता से कहीं अधिक होती है। यदि ऐसा ओवरवोल्टेज सीधे सर्किट को प्रभावित करता है, तो इससे उपकरण को नुकसान हो सकता है या यहां तक ​​कि आग लगने जैसे भयावह परिणाम भी हो सकते हैं।

SMBJ26CA क्षणिक वोल्टेज दमनकारी डायोड को इस स्थिति से निपटने के लिए डिज़ाइन किया गया है। जब बिजली गिरने से उत्पन्न ओवरवोल्टेज डायोड की ब्रेकडाउन वोल्टेज सीमा (28.9V से 33.2V) से अधिक हो जाता है, तो डायोड उच्च-प्रतिरोध अवस्था से निम्न-प्रतिरोध अवस्था में तेज़ी से परिवर्तित हो जाता है और ब्रेकडाउन मोड में प्रवेश कर जाता है। यह ब्रेकडाउन प्रक्रिया अत्यंत तीव्र होती है, लगभग तुरंत घटित होती है, जिससे यह सुनिश्चित होता है कि डायोड बिना किसी देरी के ओवरवोल्टेज पर प्रतिक्रिया करे।

ब्रेकडाउन के बाद, SMBJ26CA डायोड ओवरवोल्टेज को अपेक्षाकृत कम स्तर पर क्लैंप कर देता है, जिसे क्लैंपिंग वोल्टेज (42.1V) द्वारा परिभाषित किया जाता है। इसका मतलब है कि अगर बिजली गिरने से उत्पन्न ओवरवोल्टेज बहुत ज़्यादा भी हो, तो डायोड सर्किट में वोल्टेज को एक सुरक्षित सीमा तक सीमित रखेगा, जिससे अन्य घटकों को होने वाली क्षति को रोका जा सकेगा।

इसके अलावा, SMBJ26CA डायोड की कम-प्रतिरोध विशेषताओं के कारण, यह ब्रेकडाउन के बाद ओवरवोल्टेज को तुरंत ग्राउंड पर निर्देशित कर सकता है, जिससे सर्किट को प्रभावी सुरक्षा मिलती है। यह सुरक्षा तंत्र न केवल बिजली गिरने से होने वाले प्रत्यक्ष नुकसान को रोकता है, बल्कि ओवरवोल्टेज से होने वाले अप्रत्यक्ष नुकसान, जैसे उपकरण की खराबी या डेटा हानि, से भी बचाता है।

संक्षेप में, SMBJ26CA क्षणिक वोल्टेज दमनकारी डायोड, अति-वोल्टेज पर तेज़ी से प्रतिक्रिया करके, उन्हें एक सुरक्षित सीमा तक सीमित करके, और उन्हें ज़मीन की ओर निर्देशित करके, बिजली से होने वाले नुकसान से सर्किट की प्रभावी सुरक्षा करके, बिजली संरक्षण सर्किट में एक आवश्यक भूमिका निभाता है। इसका उत्कृष्ट प्रदर्शन और स्थिर संचालन तंत्र इसे बिजली संरक्षण प्रणालियों में एक अनिवार्य घटक बनाता है।
