Slkor عارضی وولٹیج سپریشن ڈائیوڈ SMBJ7.0CA

SMBJ7.0CA SMB/DO-214AA پیکیج میں ایک دو طرفہ سطح پر ماؤنٹ ٹرانسینٹ وولٹیج دبانے والا (TVS) ڈایڈڈ ہے، Slkor کی SMBJ سیریز کا حصہ، 7.0V کے ریورس اسٹینڈ آف وولٹیج V RWM کے ساتھ۔ شیشے سے چلنے والی ڈائی پر بنایا گیا ہے، یہ UL94V-0 فلیمیبلٹی ریٹیڈ مولڈنگ کے ساتھ 600W کی چوٹی پلس پاور، تیز ردعمل اور بہترین کلیمپنگ کی صلاحیت پیش کرتا ہے۔ اس کا مقصد ESD، EFT اور I/O بندرگاہوں، پاور سپلائی لائنوں اور تیز رفتار ڈیٹا لائنوں پر عارضی اوور وولٹیج کے تحفظ کے لیے ہے۔

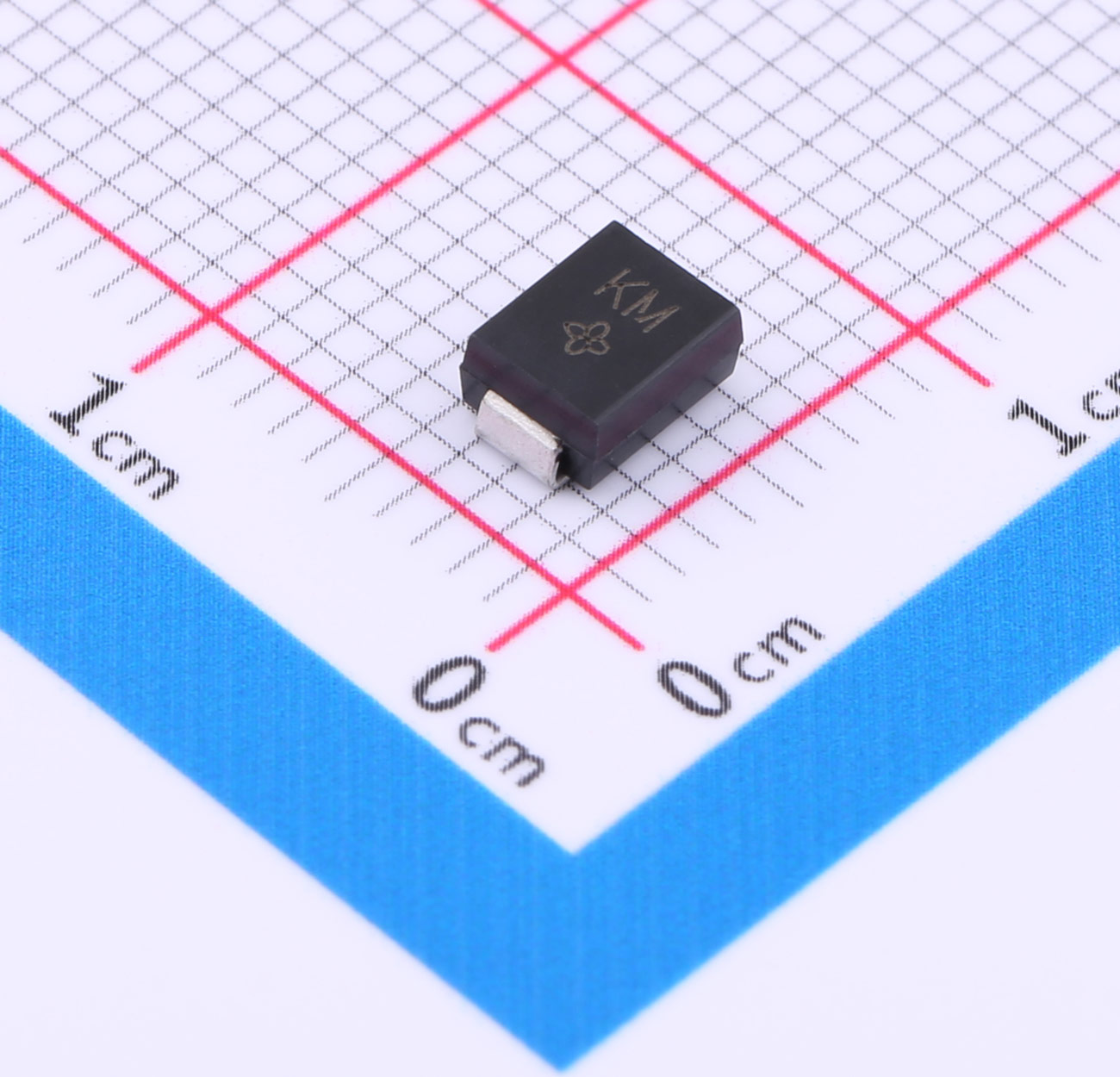

Slkor عارضی تحفظ Diode P6SMB22A پروڈکٹ کی تصویر

1 کلیدی پروڈکٹ پیرامیٹرز

جب تک کہ دوسری صورت میں نوٹ نہ کیا جائے، محیطی درجہ حرارت T A = 25℃۔ سلسلہ وار مطلق زیادہ سے زیادہ درجہ بندی SMBJ فیملی پر لاگو ہوتی ہے۔ SMBJ7.0CA مخصوص الیکٹریکل پیرامیٹرز الگ سے درج ہیں۔

1.1 سیریز بھر میں مطلق زیادہ سے زیادہ درجہ بندی

• چوٹی پلس پاور ڈسپیشن P PK: 600W (غیر دہرائی جانے والی نبض، T A = 25℃ بیس لائن؛ نبض کی چوڑائی اور محیطی درجہ حرارت کے لحاظ سے ڈیریٹ)؛
• چوٹی فارورڈ سرج کرنٹ I FSM: 100A (8.3ms سنگل ہاف سائن ویو؛ زیادہ سے زیادہ ڈیوٹی سائیکل 4 دالیں فی منٹ)؛
• فوری فارورڈ وولٹیج V F: I PP =3.5A پر V BR <100V آلات کے لیے 35V؛ V BR >100V آلات کے لیے 5.0V؛
• آپریٹنگ اور اسٹوریج درجہ حرارت کی حد T J /T STG: -55℃ سے +150℃۔

1.2 SMBJ7.0CA الیکٹریکل پیرامیٹرز

• ریورس اسٹینڈ آف وولٹیج V RWM: 7.0V (دو طرفہ)؛
• بریک ڈاؤن وولٹیج V BR: کم از کم 7.78V، ٹیسٹ کرنٹ پر زیادہ سے زیادہ 8.95V I T =10mA؛
• زیادہ سے زیادہ کلیمپنگ وولٹیج V C: 12.0V پر چوٹی پلس کرنٹ I PP =50.0A؛
• ریورس لیکیج کرنٹ I R: زیادہ سے زیادہ 200μA پر V RWM = 7.0V؛
• رسپانس کا وقت: تیز ( موروثی TVS نینو سیکنڈ اسکیل ٹرن آن)۔

1.3 پیکیج اور مکینیکل ڈیٹا

• پیکج: SMB/DO-214AA مولڈ پلاسٹک SMD؛
• آتش گیر درجہ بندی: UL94V-0;
• وزن: تقریبا 0.093 جی؛
• ٹرمینلز: سولڈر چڑھایا، سولڈر ایبل فی MIL-STD-750، طریقہ 2026؛
• مارکنگ: KM (دو طرفہ ورژن)؛
• جسم کے طول و عرض (ملی میٹر): مجموعی لمبائی 5.00–5.59، جسم کی چوڑائی 4.06–4.70، جسم کی اونچائی 3.30–3.94، موٹائی 1.91–2.21؛
• polarity کے: دو طرفہ ڈیوائس میں قطبی نشانات نہیں ہوتے ہیں (یونی ڈائریکشنل یونٹس کیتھوڈ بینڈ یا نوچ استعمال کرتے ہیں)۔

2. بنیادی مصنوعات کی خصوصیات

1. شیشے سے چلنے والی ڈائی کنسٹرکشن کم ریورس رساو اور اعلی طویل مدتی وشوسنییتا کے لئے.
2. دو طرفہ تحفظ (CA لاحقہ) بغیر کسی قطبی تشویش کے، AC یا polarity-غیر یقینی لائنوں کے لیے موزوں ہے۔
3. 600W چوٹی پلس پاور 8/20μs-مساوی سرج ویوفارم کے تحت۔
4. کلیمپنگ کی عمدہ کارکردگی: V C 50A I PP پر 12.0V تک کم، عارضی اوور وولٹیج کو محفوظ سطح تک محدود کرنا۔
5. تیز ردعمل کا وقت نینو سیکنڈ پیمانے کے عارضی دبانے کے لیے۔
6. سرفیس ماؤنٹ SMB پیکیج UL94V-0 شعلہ retardant مولڈنگ کے ساتھ، معیاری SMT اسمبلی کے ساتھ ہم آہنگ۔
7. وسیع وولٹیج فیملی: یہ سلسلہ V RWM کو 5.0V سے 170V تک پھیلا ہوا ہے، جس میں نظام کی سطح کے مستقل انتخاب کے لیے "A" لاحقہ کم رساو والا ویرینٹ ہے۔

3. اہم ایپلیکیشن فیلڈز

1. الیکٹرانک آلات I/O بندرگاہوں پر ESD اور ESD تحفظ۔
2. پاور سپلائی ان پٹ اور سیکنڈری سائیڈ ریلوں پر عارضی دباو بڑھائیں۔
3. پورٹ ایبل الیکٹرانکس، کمپیوٹر اور پیریفرل انٹرفیس تحفظ۔
4. آٹوموٹو الیکٹرانکس اور صنعتی کنٹرول سرکٹس جن میں اضافے سے استثنیٰ کی ضرورت ہوتی ہے۔
5. مواصلات، ڈیٹا اور سگنل لائن عارضی اوور وولٹیج تحفظ.

4. انجینئرنگ ڈیزائن کی سفارشات

1. اسٹینڈ آف وولٹیج کا انتخاب: V RWM (7.0V) محفوظ لائن کے DC یا مسلسل چوٹی آپریٹنگ وولٹیج کے برابر یا اس سے زیادہ ہونا چاہیے، اس بات کو یقینی بناتے ہوئے کہ آلہ عام آپریشن کے تحت غیر کنڈکٹیو رہے۔
2. کلیمپنگ وولٹیج چیک: تصدیق کریں کہ ڈاون اسٹریم آئی سی کا زیادہ سے زیادہ برداشت کرنے والا وولٹیج متوقع اضافے کے کرنٹ پر TVS کلیمپنگ وولٹیج (12.0V) سے زیادہ ہے۔ بصورت دیگر کم V RWM گریڈ منتخب کریں یا ثانوی تحفظ شامل کریں۔
3. پی سی بی کی ترتیب: TVS کو محفوظ کنیکٹر یا پورٹ کے جتنا ممکن ہو قریب رکھیں، مختصر، براہ راست سگنل کے نشانات اور کم سے کم گراؤنڈ لوپ ایریا کے ساتھ لیڈ پرجیوی انڈکٹنس کو کم سے کم کریں۔
4. پاور ڈیریٹنگ: جب محیطی درجہ حرارت 25℃ سے زیادہ ہو جائے یا نبض کی چوڑائی معیاری 8/20μs لہر کی شکل سے ہٹ جائے تو P PK فی Fig.1 (چوٹی پلس پاور بمقابلہ نبض کی چوڑائی) اور Fig.2 (درجہ حرارت کم کرنے والا وکر)۔
5. سرج ڈیوٹی سائیکل: I FSM زیادہ سے زیادہ 4 دالیں فی منٹ پر ایک نصف سائن لہر کے لیے مخصوص کیا گیا ہے۔ بار بار ہونے والے اضافے کا اوسط بجلی کی کھپت اور تھرمل مارجن کے لیے جائزہ لیا جانا چاہیے۔
6. سولڈرنگ کا عمل: ٹرمینل سولڈر ایبلٹی فی MIL-STD-750 طریقہ 2026 کی تصدیق کریں۔ نقصان سے بچنے کے لیے ری فلو پروفائل کو SMB پلاسٹک باڈی کی تھرمل حدود میں رکھیں۔
7. دو طرفہ استعمال کا نوٹ: اگرچہ CA دو طرفہ ورژن قطبیت کے الٹ جانے کو برداشت کرتا ہے، اس کی ریورس بریک ڈاؤن سمت میں فارورڈ وولٹیج کی خصوصیت یک سمتی اکائیوں سے مختلف ہے۔ AC یا دو طرفہ نبض کے منظرناموں کے لیے اس کے مطابق منتخب کریں۔

5. مصنوعات کا خلاصہ

SMBJ7.0CA ایک 7.0V دو طرفہ، 600W-کلاس SMB سرفیس ماؤنٹ TVS ڈایڈڈ ہے جس میں شیشے سے چلنے والی ڈائی، تیز ردعمل، کم کلیمپنگ وولٹیج (50A پر 12.0V) اور UL94V-0 شعلہ retardant پیکج ہے۔ اسے کم وولٹیج پاور ریلوں اور I/O انٹرفیس پر عارضی اضافے اور ESD تحفظ پر نشانہ بنایا گیا ہے۔ ڈیزائن کے کام کو V RWM کو لائن آپریٹنگ وولٹیج سے ملانے پر توجہ مرکوز کرنی چاہئے، کلیمپنگ وولٹیج کو ڈاون اسٹریم ڈیوائس کے ساتھ ریٹنگز کا سامنا کرنے، اور بلند درجہ حرارت اور پلس کی وسیع چوڑائی میں ڈیریٹنگ پاور پر توجہ مرکوز کرنی چاہئے تاکہ بڑھتے ہوئے تناؤ کے حالات میں قابل اعتماد تحفظ کو یقینی بنایا جا سکے۔
