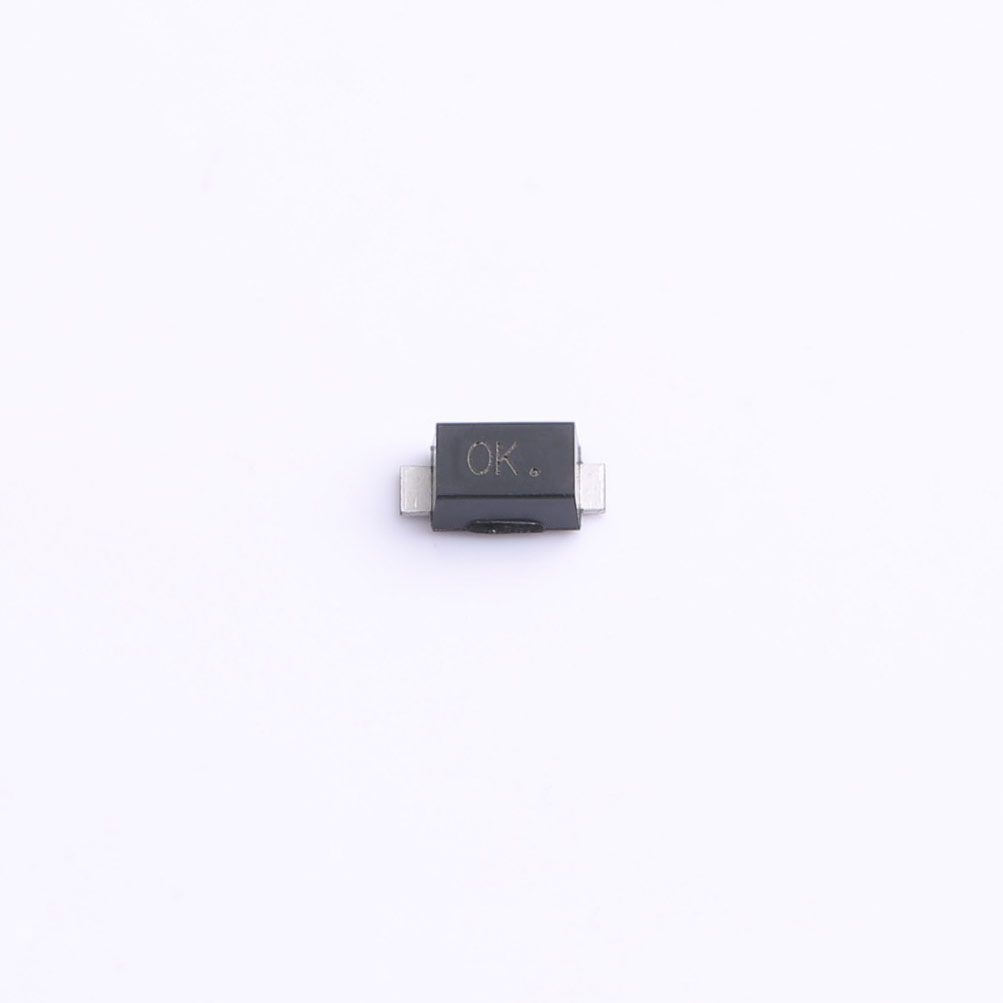

تلویزیون SMF14CA دیود SOD-123FL
SMF14CA یک دیود سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی در بسته استاندارد JEDEC SOD-123FL است. این دیود محافظت عالی در برابر جهشهای ولتاژ گذرا و نوسانات الکتریکی ارائه میدهد. این قطعه با توان پالس اوج 200 وات تحت شکل موج 10/1000 میکروثانیه و توان پالس اوج تا 1000 وات تحت شکل موج 8/10 میکروثانیه، به طور گسترده برای محافظت از مدارها و دستگاههای الکترونیکی مختلف در برابر آسیب ناشی از اضافه ولتاژ استفاده میشود.
توضیحات:
SMF14CA یک دیود سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی در بسته استاندارد JEDEC SOD-123FL است. این دیود محافظت عالی در برابر جهشهای ولتاژ گذرا و نوسانات الکتریکی ارائه میدهد. این قطعه با توان پالس اوج 200 وات تحت شکل موج 10/1000 میکروثانیه و توان پالس اوج تا 1000 وات تحت شکل موج 8/10 میکروثانیه، به طور گسترده برای محافظت از مدارها و دستگاههای الکترونیکی مختلف در برابر آسیب ناشی از اضافه ولتاژ استفاده میشود.
امکانات
- توان پالس اوج ۲۰۰ وات (شکل موج موج ۱۰/۱۰۰۰ میکروثانیه)؛ توان پالس اوج ۱۰۰۰ وات (شکل موج موج ۸/۱۰ میکروثانیه)
- پارامترهای الکتریکی هسته (در دمای ۲۵ درجه سانتیگراد): VRWM=14.0V، VBR=15.6V~17.2V @ 1mA، IR≤1.0μA @ 14.0V، VC=23.2V @ 8.6A
- مقاومت افزایشی کم در برابر نوسانات برق و عملکرد عالی در مهاربندی
- طراحی SMD با پروفیل کم برای مونتاژ سطحی
- مقاومت در برابر لحیم کاری در دمای بالا: تحمل دمای 260 درجه سانتیگراد به مدت 10 ثانیه در ترمینال ها
- اتلاف توان DC: ۳۸۵ میلیوات؛ افت توان: ۴.۰ میلیوات بر درجه سانتیگراد بالاتر از ۲۵ درجه سانتیگراد
- محدوده دمای عملیاتی و نگهداری گسترده
مزایای ما
- طراحی حفاظت دو طرفه، هر دو حالت گذرای ولتاژ مثبت و منفی را کنترل میکند.
- قابلیت مهار عالی، انرژی موج را به سرعت جذب کرده و از اجزای حساس محافظت میکند.
- رتبهبندیهای توان چندگانه با استانداردهای مختلف تست افزایش ولتاژ و سناریوهای کاربردی سازگار هستند
- اندازه بسته کوچک به طور موثر فضای PCB را برای محصولات جمع و جور و مینیاتوری ذخیره میکند.
- مقاومت حرارتی پایین، اتلاف حرارت خوب و عملکرد پایدار درازمدت را تضمین میکند.
- تحمل بالای لحیم کاری، فرآیند تولید SMT را ساده میکند.
- عملکرد الکتریکی پایدار در طیف وسیعی از دما، مناسب برای محیطهای کاری پیچیده
داده های مکانیک

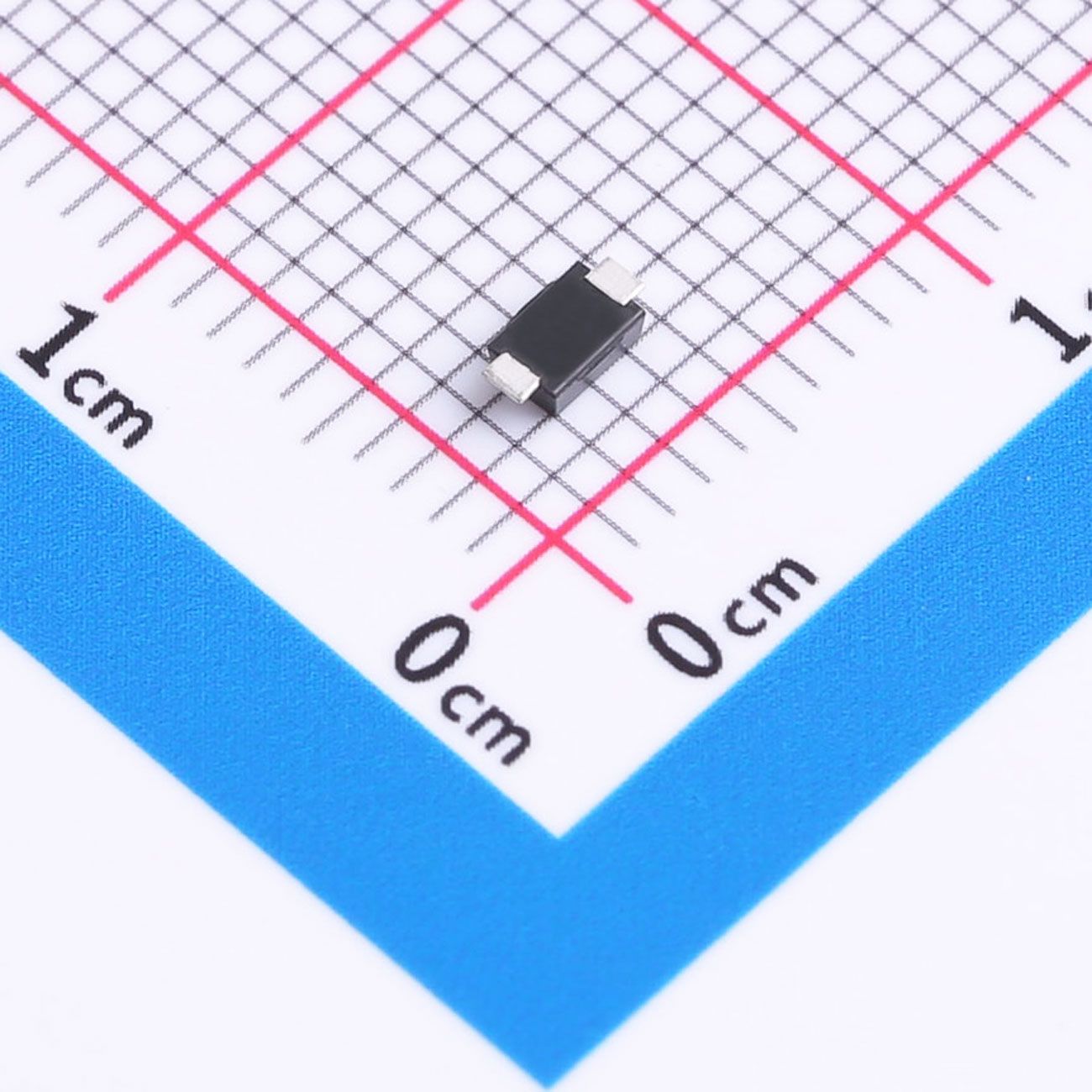

- بستهبندی: پلاستیک قالبگیری شده JEDEC SOD-123FL
- قطبیت: نوار رنگی ترمینال مثبت را مشخص میکند (برای نوع دو طرفه محدودیت قطبیت وجود ندارد)
- نصب: قابل نصب در هر موقعیتی
- وزن تقریبی: 0.02 گرم (0.006 اونس)
- مقاومت حرارتی (اتصال به محیط): 325 ℃/W
- مقاومت حرارتی (اتصال به سیم): 26 ℃/W
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS به طور گسترده در سیستمهای کامپیوتری، لوازم خانگی، ماژولهای ورودی ویدئو، لوازم الکترونیکی مصرفی و سایر تجهیزاتی که نیاز به حفاظت در برابر ESD و نوسانات گذرا دارند، کاربرد دارد.
