نیمه‌هادی‌های LDO

صفحه اصلی دسته بندی محصولات مدیریت قدرت تنظیم کننده خطی (LDO)

تنظیم کننده خطی (LDO) رگولاتورهای خطی ولتاژ خروجی پایداری ارائه می‌دهند. از آنجا که در حالت خطی کار می‌کنند، با نویز کم مشخص می‌شوند و مدار کاربردی در مقایسه با مبدل‌های DC/DC بسیار ساده است، اما راندمان تبدیل انرژی بسیار پایین‌تر است. معمولاً رگولاتورهای خطی همه منظوره از یک فرآیند بالغ استفاده می‌کنند و حداکثر ولتاژ ورودی و جریان خروجی بسیار بالاتری نسبت به رگولاتورهای خطی با افت ولتاژ کم دارند. رگولاتور خطی با افت ولتاژ کم LDO (LDO مخفف Low dropout است) همچنین می‌تواند تحت اختلاف ولتاژ ورودی و خروجی کمتر، که به عنوان رگولاتور خطی با افت ولتاژ کم یا رگولاتور خطی با اشباع کم نیز شناخته می‌شود، به درستی کار کند. LDO معمولاً در یک ساختار مدار خاص یا ساختار CMOS استفاده می‌شود، اختلاف ولتاژ بین ورودی و خروجی آن عموماً کمتر از 0.8 ولت یا حتی کمتر از 0.1 ولت است، جریان استاتیک عموماً کمتر است، اما جریان خروجی نیز بالاتر است. جریان ساکن عموماً کمتر است، اما ولتاژ تحمل نسبتاً کم است. اختلاف پتانسیل بین ورودی و خروجی یک رگولاتور خطی همه منظوره معمولاً باید حداقل ۱.۵ ولت باشد. استفاده از LDOها با اختلاف پتانسیل کم منجر به اتلاف انرژی کمتر و ساده‌سازی طراحی اتلاف گرما می‌شود.

محصولات - Sanxin اسناد داده ها

1117-3.3 رگولاتور ولتاژ با افت ولتاژ پایین SOT-89	18V	3.3V	10mA	1.3V	SOT-89
1117-ADJ رگولاتور ولتاژ SOT-89	18V	1.25V	10mA	1.3V	SOT-89
78M05 رگولاتورهای ولتاژ خطی TO-252	30V	5V	6mA	2V	TO-252
78M05A رگولاتورهای ولتاژ خطی (LDO) TO-252	35V	5V	350mA	2V	TO-252
78M08 رگولاتورهای ولتاژ خطی (LDO) TO-252	35V	8V	350mA	2V	TO-252
78M12A رگولاتورهای ولتاژ خطی (LDO) TO-252	35V	12V	350mA	2V	TO-252
78M15A رگولاتورهای ولتاژ خطی (LDO) TO-252	35V	15V	350mA	2V	TO-252
LM2576S-ADJ DC DC-DC رگولاتور TO-263-5	45V	12V	0.5A	1.4V	TO-263-5
LM2904 General Op-amp SOP-8 LM2904	24V	20mV	20mA	SOP-8
SL4264-2 رگولاتور ولتاژ با افت ولتاژ پایین SOT-223-3	13.5V	5V	180mA	0.3V	SOT-223-3
SL42744D رگولاتور ولتاژ خطی با افت ولتاژ پایین TO-252-3	42V	12V	120μA	0.5V	TO-252-3
SL4275 رگولاتورهای ولتاژ خطی TO-252-5	55V	5.0V	800mA	0.3V	TO-252-5
SL42764 رگولاتورهای ولتاژ خطی TO-252-5	42V	5V	500mA	5V	TO-252-5
SL4284 رگولاتورهای ولتاژ خطی TO-252-3L	55V	5.0V	800mA	0.5V	TO-252-3L
SL4949 رگولاتورهای ولتاژ خطی SOP-8	42V	5.0V	330mA	0.4V	SOP-8
SL54M18SA تنظیم کننده های ولتاژ خطی (LDO) SOT-23	55V	1.8V	350mA	35mV	SOT-23
SL54M18SQ تنظیم کننده های ولتاژ خطی (LDO) SOT-89	55V	1.8V	350mA	35mV	SOT-89

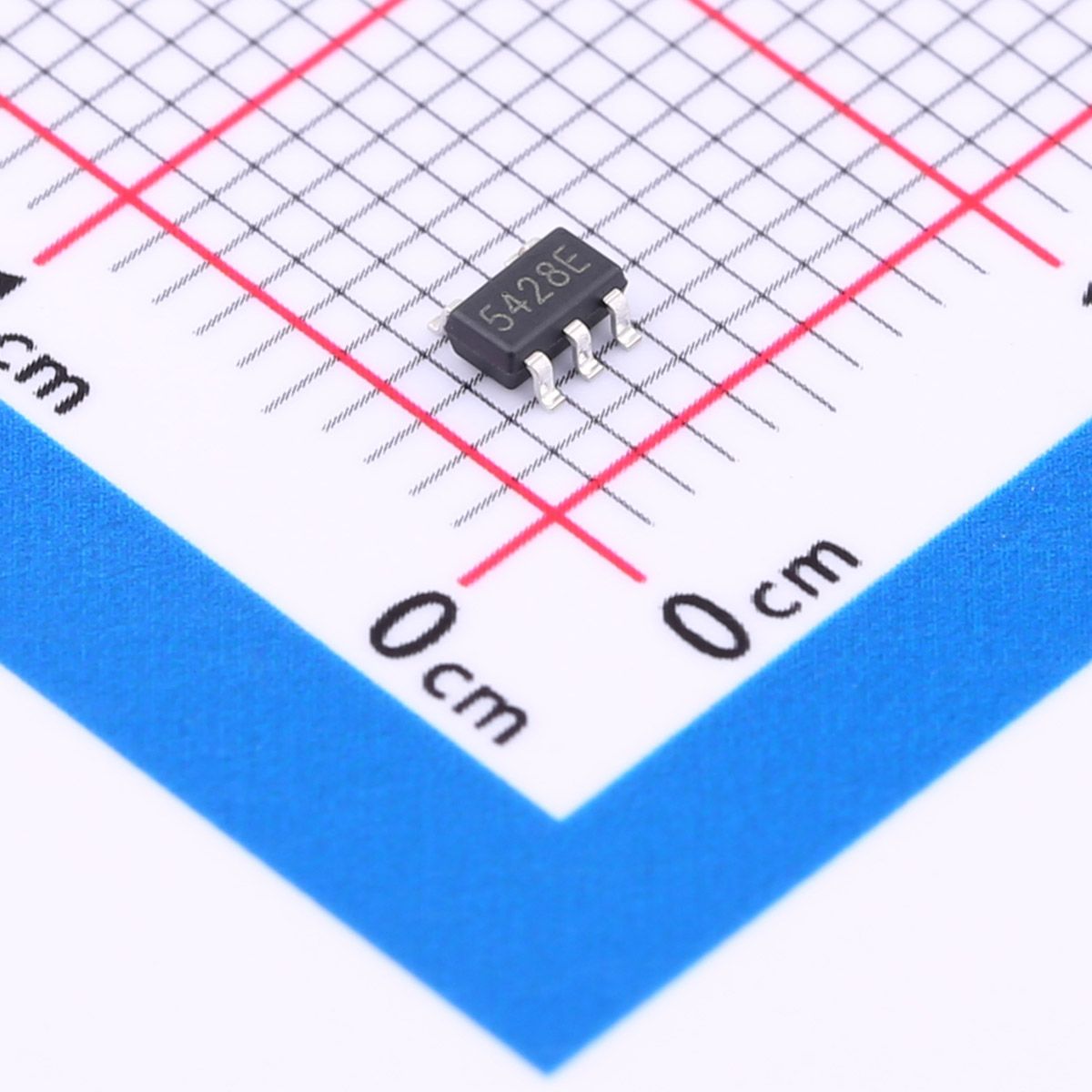

SL54M28SE تنظیم کننده های ولتاژ خطی (LDO) SOT-23-5	55V	1.8V	350mA	35mV	SOT-23-5
SL54M30SE تنظیم کننده های ولتاژ خطی (LDO) SOT-23-5	55V	1.8V	350mA	35mV	SOT-23-5
SL54M33SA تنظیم کننده های ولتاژ خطی (LDO) SOT-23	55V	1.8V	350mA	35mV	SOT-23
