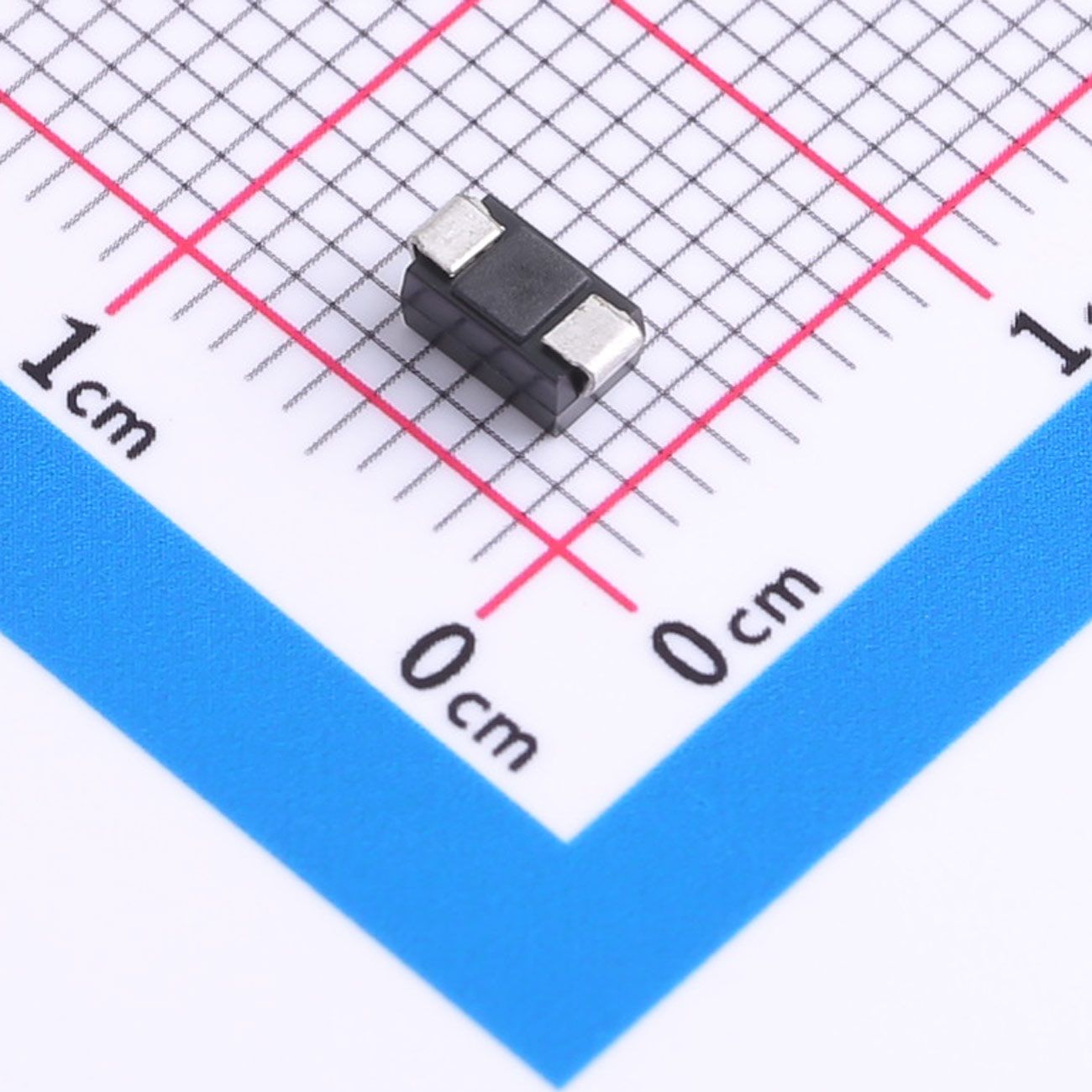

تلویزیون های SMAJ8.5CA دیود SMA
SMAJ8.5CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این ماژول با بهرهگیری از فناوری قالب پسیو شده شیشهای، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف فراهم میکند.
توضیحات:
SMAJ8.5CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و پکیج استاندارد SMA (DO-214AC) است. این ماژول با بهرهگیری از فناوری قالب پسیو شده شیشهای، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف فراهم میکند.
امکانات
- توان پالس اوج ۴۵۰۰ وات در شکل موج موج ۸/۲۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی کلیدی (@ 25℃): VRWM=8.5V، VBR=9.44V ~ 10.82V @ 1mA، IR≤20μA، VC=14.4V، IPP=41.7A
- حفاظت دو طرفه برای ولتاژهای گذرای مثبت و منفی
- تراشه غیرفعال شده شیشهای برای عملکرد الکتریکی پایدار و بادوام
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمایی وسیع: -55℃ تا +150℃ برای عملیات و نگهداری
مزایای ما
- طراحی محافظت دو طرفه، هم نوسانات مثبت و هم نوسانات منفی را کنترل میکند و سناریوهای کاربردی بیشتری را پوشش میدهد.
- عملکرد فوقالعاده در مهار جریان، به سرعت انرژی ناشی از نوسانات برق را جذب کرده و از قطعات الکترونیکی ظریف محافظت میکند.
- پاسخ فوق سریع به طور موثر نوسانات ولتاژ لحظهای را سرکوب میکند
- بستهبندی استاندارد SMA فشرده، فضای PCB را ذخیره میکند و برای طراحی محصولات مینیاتوری مناسب است.
- فرآیند غیرفعالسازی شیشه بالغ، قابلیت اطمینان بلندمدت و توانایی ضد پیری را بهبود میبخشد.
- لحیمپذیری خوب، مونتاژ SMT با حجم بالا و روان را امکانپذیر میکند.
- جریان نشتی معکوس پایین، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد پایدار در محیطهای با دمای بالا و پایین، سازگار با شرایط کاری سخت
داده های مکانیک
- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: نوع دو جهته بدون محدودیت قطبیت؛ نوار کاتد برای علامتگذاری رزرو شده است
- ترمینالها: روکش لحیم، قابل لحیمکاری طبق استاندارد MIL-STD-750 2026
- ابعاد: اندازههای استاندارد SMA (برحسب اینچ و میلیمتر مشخص شدهاند)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، تجهیزات ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر محصولاتی که نیاز به حفاظت در برابر ESD دو طرفه و نوسانات گذرا دارند، کاربرد دارد.
