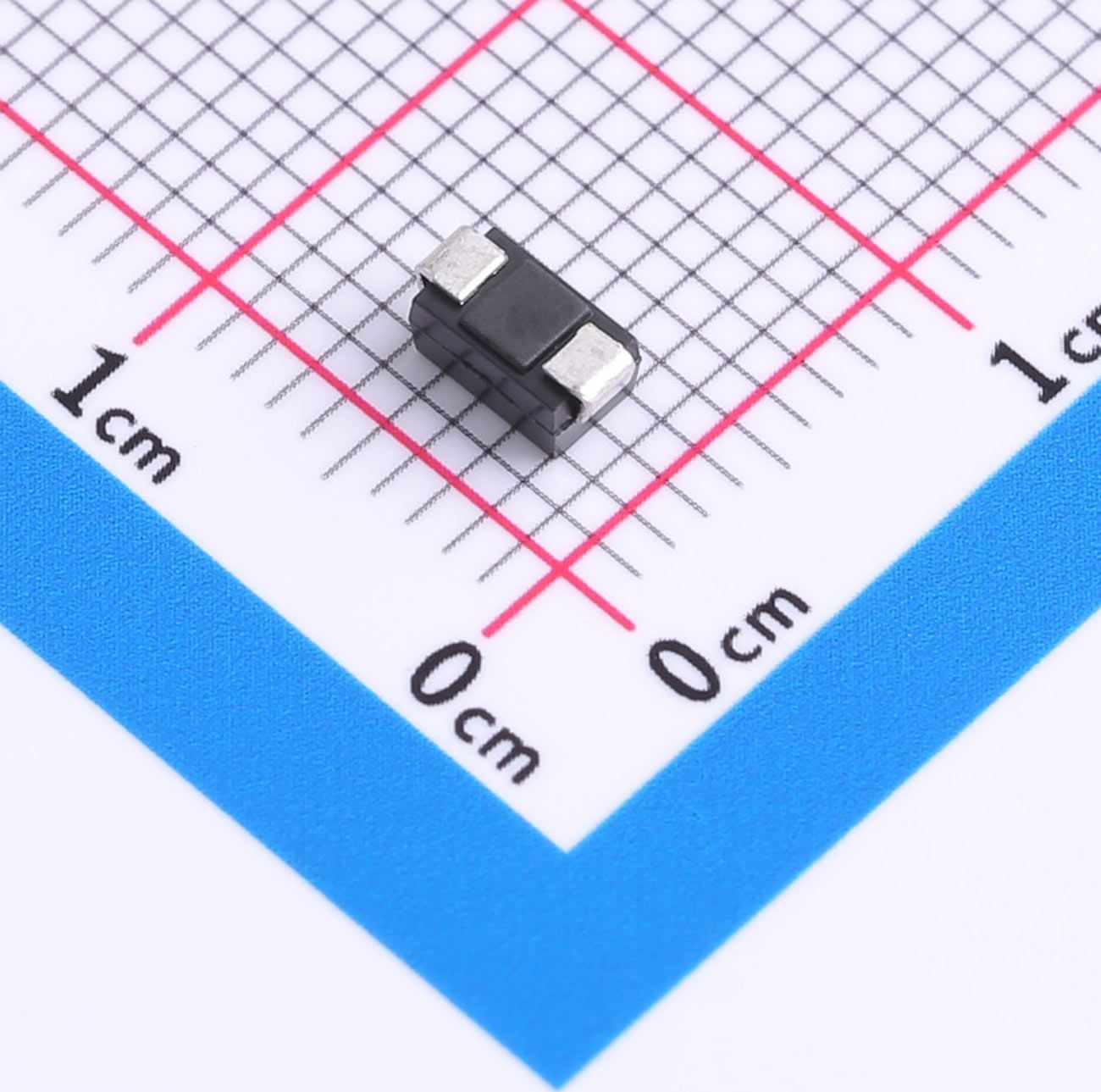

تلویزیون های SMAJ9.0CA دیود SMA
SMAJ9.0CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و بسته استاندارد SMA (DO-214AC) است. این ماژول از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای طیف وسیعی از دستگاههای الکترونیکی فراهم میکند.
توضیحات:
SMAJ9.0CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی و بسته استاندارد SMA (DO-214AC) است. این ماژول از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و اجزای حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای طیف وسیعی از دستگاههای الکترونیکی فراهم میکند.
امکانات
- توان پالس اوج ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی هسته (@ 25℃): VRWM=9.0V، VBR=10.0V ~ 11.1V @ 1mA، IR≤10μA، VC=15.4V، IPP=39.0A
- محافظت دو طرفه در برابر ولتاژهای گذرای مثبت و منفی
- ساختار تراشه غیرفعال شده شیشهای، عملکرد پایدار و بادوام را تضمین میکند.
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- طراحی دو جهته به طور موثر موجهای الکتریکی را در دو جهت سرکوب میکند، مناسب برای حفاظت از مدارهای پیچیده
- عملکرد فوقالعاده در مهار جریان، به سرعت انرژی ناشی از نوسانات برق را جذب میکند تا از آسیب به اجزای حساس جلوگیری شود.
- پاسخ فوق سریع، نوسانات ولتاژ لحظهای را به سرعت حذف میکند
- بستهبندی استاندارد SMA فشرده، فضای PCB را ذخیره میکند و برای محصولات الکترونیکی مینیاتوری ایدهآل است.
- فرآیند غیرفعالسازی شیشه بالغ، قابلیت اطمینان بلندمدت و عملکرد ضد پیری را بهبود میبخشد.
- لحیمپذیری عالی، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس پایین، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد الکتریکی پایدار در محدوده دمایی وسیع، سازگار با محیطهای کاری سخت
داده های مکانیک
- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: نوع دو طرفه بدون محدودیت قطبیت
- ترمینالها: روکش لحیم، قابل لحیمکاری مطابق با روش MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، تجهیزات ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر محصولاتی که نیاز به حفاظت در برابر ESD دو طرفه و نوسانات گذرا دارند، کاربرد دارد.
