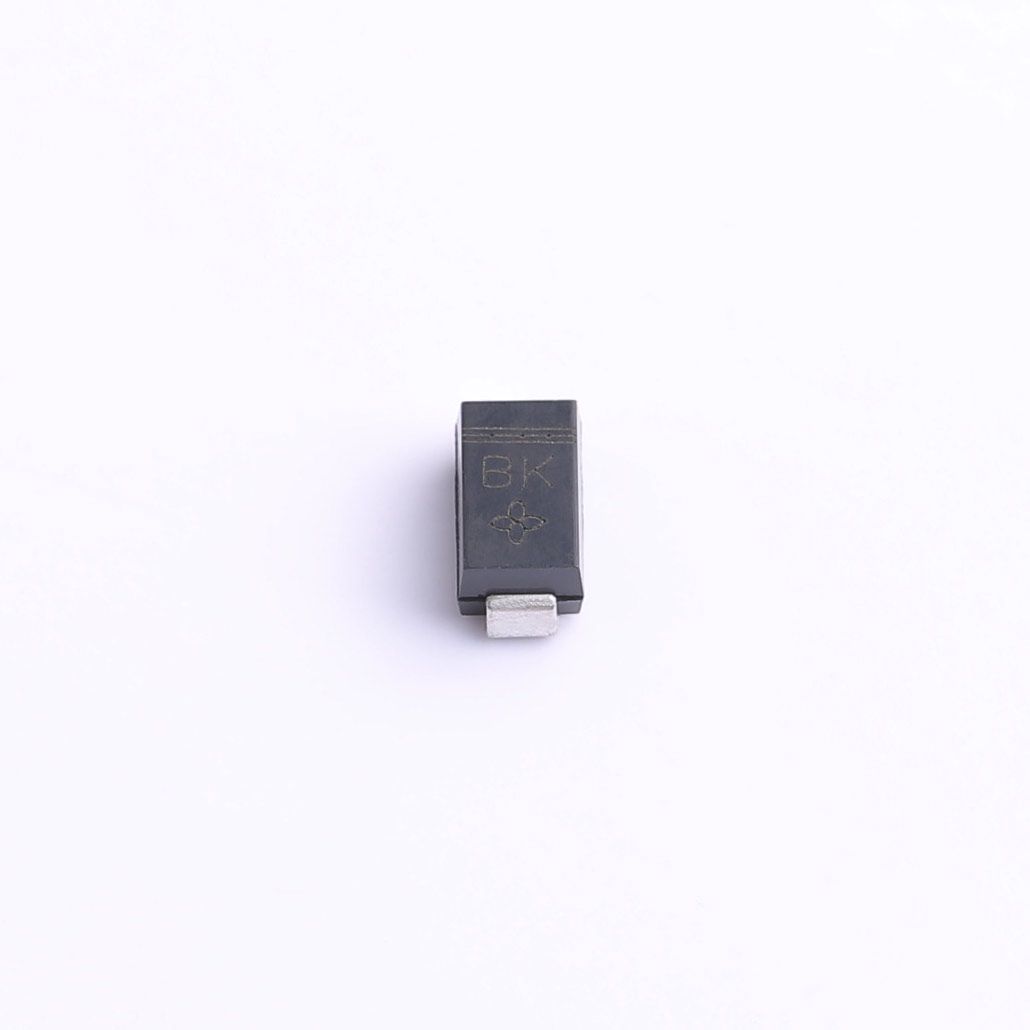

דיודת SMAJ14A TVS SMA
SMAJ14A הוא מדכא מתח חולף (TVS) חד-כיווני להרכבה משטחית, ארוז במארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שתוכננה במיוחד להגנה על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות וזרמי נחשול. עם הספק פולס שיא של 400W מתחת לצורת גל של 10/1000μs, רכיב זה מספק הגנה אמינה מפני מתח יתר עבור מכשירים אלקטרוניים שונים.
תיאור
SMAJ14A הוא מדכא מתח חולף (TVS) חד-כיווני להרכבה משטחית, ארוז במארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שתוכננה במיוחד להגנה על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות וזרמי נחשול. עם הספק פולס שיא של 400W מתחת לצורת גל של 10/1000μs, רכיב זה מספק הגנה אמינה מפני מתח יתר עבור מכשירים אלקטרוניים שונים.
תכונות
- עוצמת פולס שיא: 400W עבור צורת גל נחשול של 10/1000μs
- זרם נחשול יחיד מרבי: 40A (גל סינוס חצי יחיד של 8.3ms)
- פרמטרים חשמליים ב-25 מעלות צלזיוס: VRWM=14.0V, VBR=15.6V~17.9V ב-1mA, IR≤5μA, VC=23.2V, IPP=25.9A
- שבב פסיבי מזכוכית מבטיח ביצועים חשמליים יציבים וחיי שירות ארוכים
- יכולת הידוק מעולה וזמן תגובה מהיר במיוחד
- מארז אפוקסי יצוק עם דירוג מעכב בעירה UL94V-0
- הדקים מצופים הלחמה, תואמים לשיטת MIL-STD-750 2026
- טווח טמפרטורות רחב להפעלה ואחסון: -55℃ ~ +150℃
היתרונות שלנו
- ביצועי הידוק מעולים סופגים במהירות אנרגיית נחשולי מתח ומגנים על חלקים אלקטרוניים עדינים
- תגובה מהירה מדכאת ביעילות מעברי מתח מיידיים
- מארז SMA קומפקטי חוסך מקום על המעגל המודפס, מתאים היטב למוצרים אלקטרוניים ממוזערים
- תהליך פסיבציה מתקדם של זכוכית משפר את העמידות ואמינות התפעול לטווח ארוך
- יכולת הלחמה מעולה מאפשרת ייצור SMT אוטומטי ויעיל בנפח גבוה
- זרם דליפה הפוך נמוך מפחית את צריכת החשמל במצב המתנה
- ביצועים יציבים בטמפרטורות קיצוניות, החלים על סביבות עבודה קשות מגוונות
נתונים מכאניים

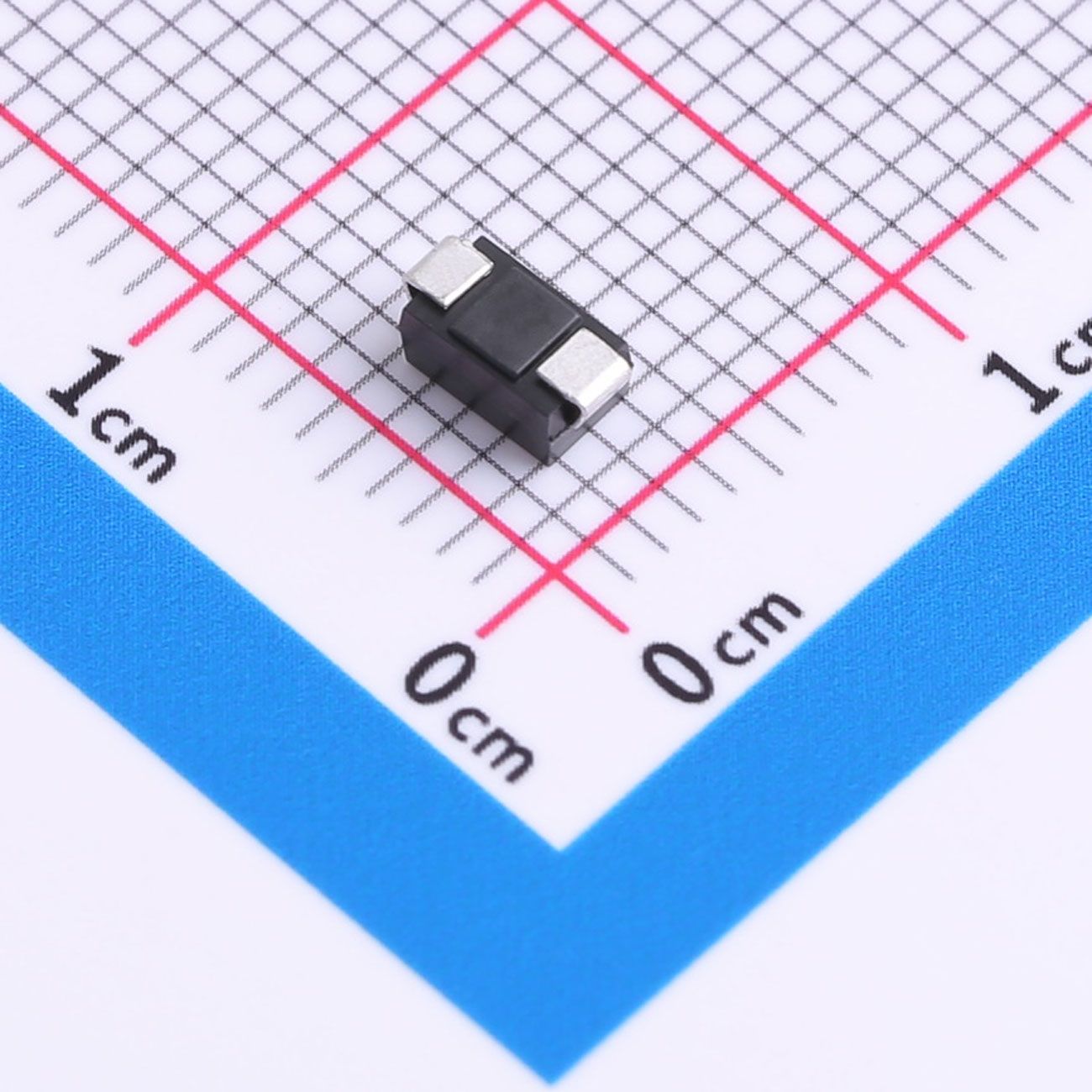

- סוג אריזה: JEDEC SMA (DO-214AC), אפוקסי יצוק העברה
- קוטביות: הקתודה מסומנת בפס צבעוני לזיהוי קוטביות
- הדקים: מצופים בהלחמה, ניתנים להלחמה מלאה לפי שיטת MIL-STD-750 2026
- מידות: מידות SMA סטנדרטיות (מסומנות באינצ'ים ובמילימטרים)
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
יישומים
דיודת TVS חד-כיוונית זו נמצאת בשימוש נרחב באלקטרוניקה צרכנית, מכשירי חשמל ביתיים, התקני תקשורת, ציוד היקפי למחשב ומערכות בקרה תעשייתיות להגנה מפני אלקטרוסטטיקה חסימתית (ESD) ונחשולי מתח חולפים.
