دیود SMAJ14A TVS

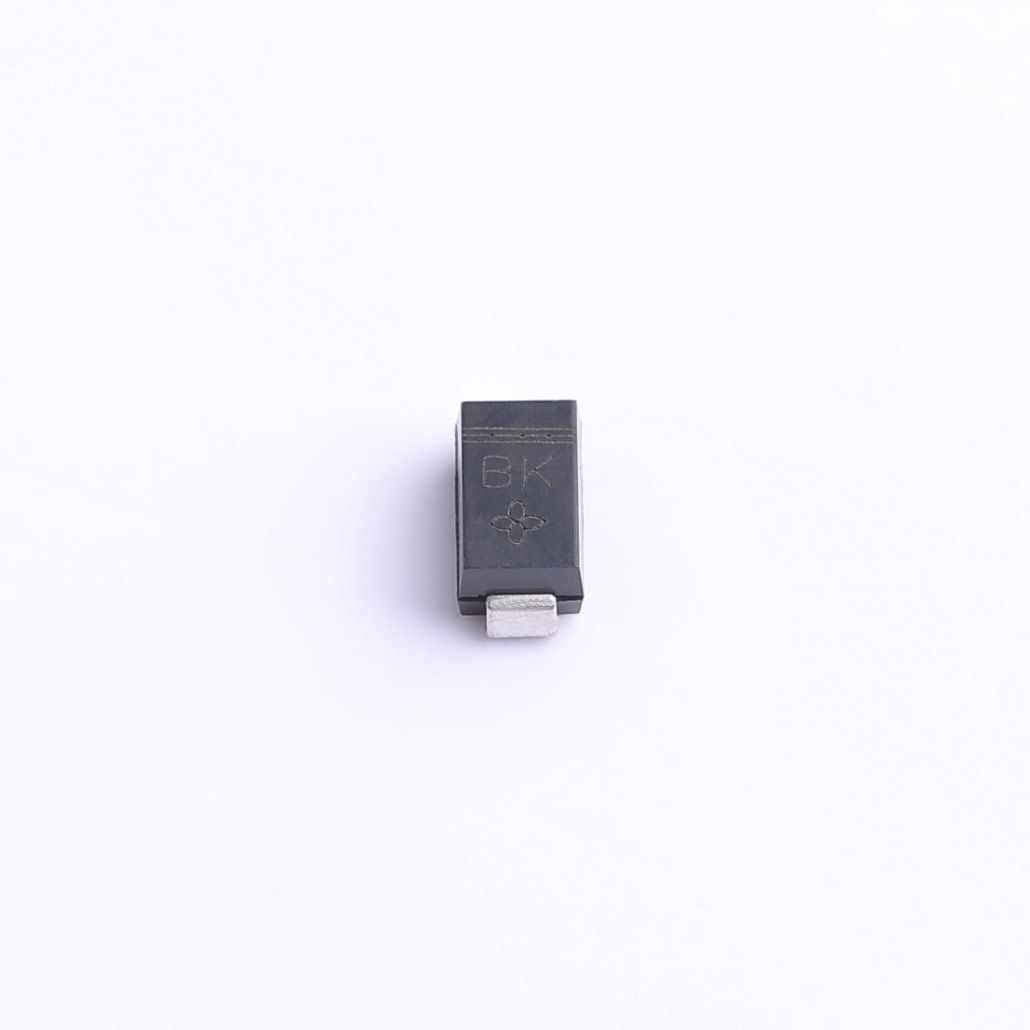

SMAJ14A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که در محفظه استاندارد SMA (DO-214AC) بستهبندی شده است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که به طور ویژه برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است. این قطعه با حداکثر توان پالس 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف ارائه میدهد.
توضیحات:
SMAJ14A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که در محفظه استاندارد SMA (DO-214AC) بستهبندی شده است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که به طور ویژه برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است. این قطعه با حداکثر توان پالس 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف ارائه میدهد.
امکانات
- توان پالس اوج: ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی در دمای ۲۵ درجه سانتیگراد: VRWM=14.0V، VBR=15.6V~17.9V در جریان ۱ میلیآمپر، IR≤5μA، VC=23.2V، IPP=25.9A
- تراشه غیرفعال شده شیشهای، عملکرد الکتریکی پایدار و عمر طولانی را تضمین میکند.
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- قاب اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده، مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- عملکرد عالی گیره، به سرعت انرژی ناشی از نوسانات برق را جذب کرده و از قطعات الکترونیکی ظریف محافظت میکند.
- پاسخ سریع به طور موثر گذراهای ولتاژ لحظهای را سرکوب میکند
- بستهبندی فشرده SMA باعث صرفهجویی در فضای PCB میشود و برای محصولات الکترونیکی مینیاتوری مناسب است.
- فرآیند پیشرفته غیرفعالسازی شیشه، دوام و قابلیت اطمینان عملیاتی بلندمدت را افزایش میدهد.
- لحیمپذیری عالی، تولید خودکار SMT با حجم بالا و کارآمد را امکانپذیر میکند.
- جریان نشتی معکوس پایین، مصرف برق در حالت آماده به کار را کاهش میدهد
- عملکرد پایدار در دماهای بسیار بالا، قابل استفاده در محیطهای کاری سخت و متنوع
داده های مکانیک

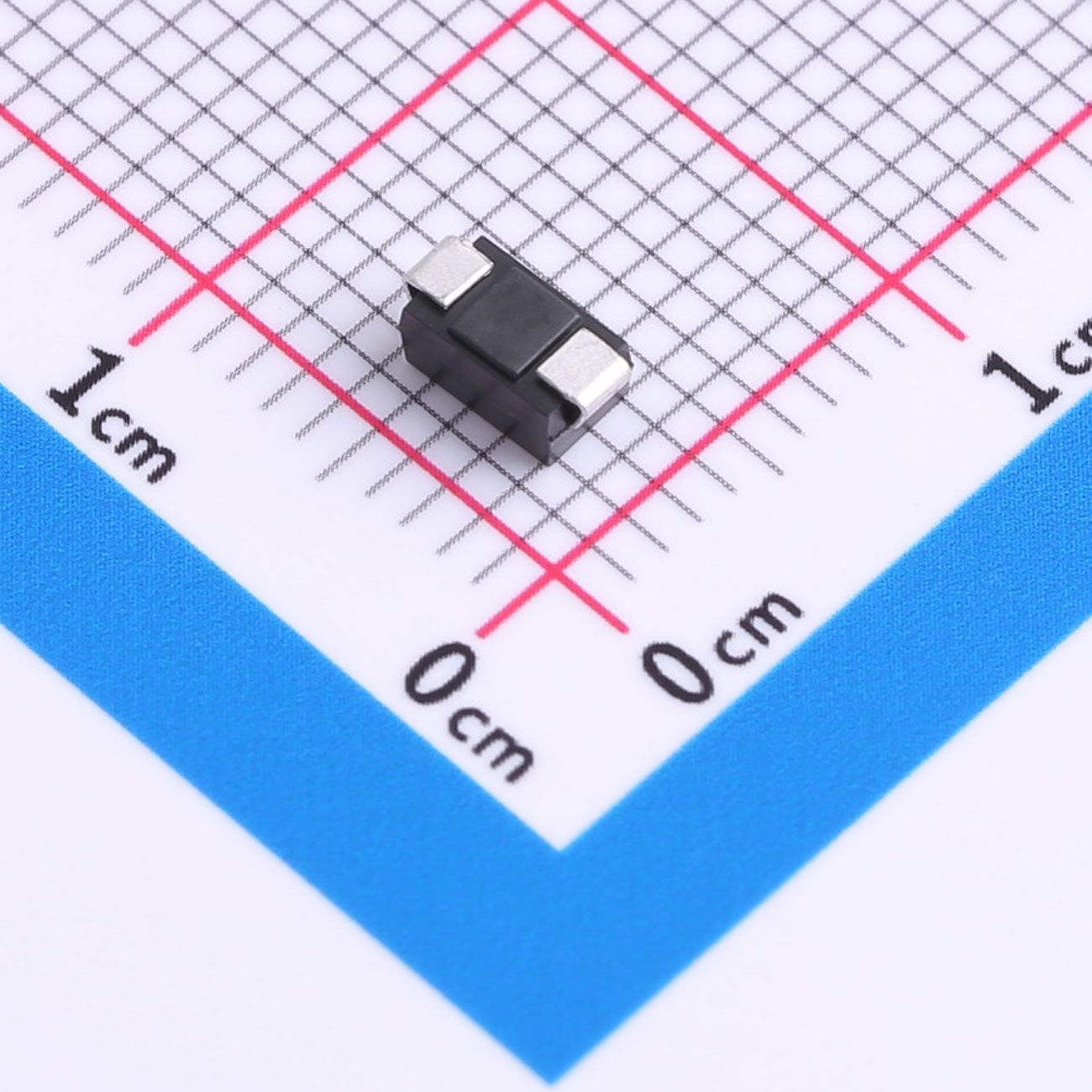

- نوع بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: کاتد با یک نوار رنگی برای شناسایی قطبیت مشخص شده است
- ترمینالها: روکش لحیم، کاملاً قابل لحیمکاری طبق استاندارد MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (بر حسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS یک طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، دستگاههای ارتباطی، لوازم جانبی کامپیوتر و سیستمهای کنترل صنعتی برای محافظت در برابر ESD و نوسانات گذرا استفاده میشود.
