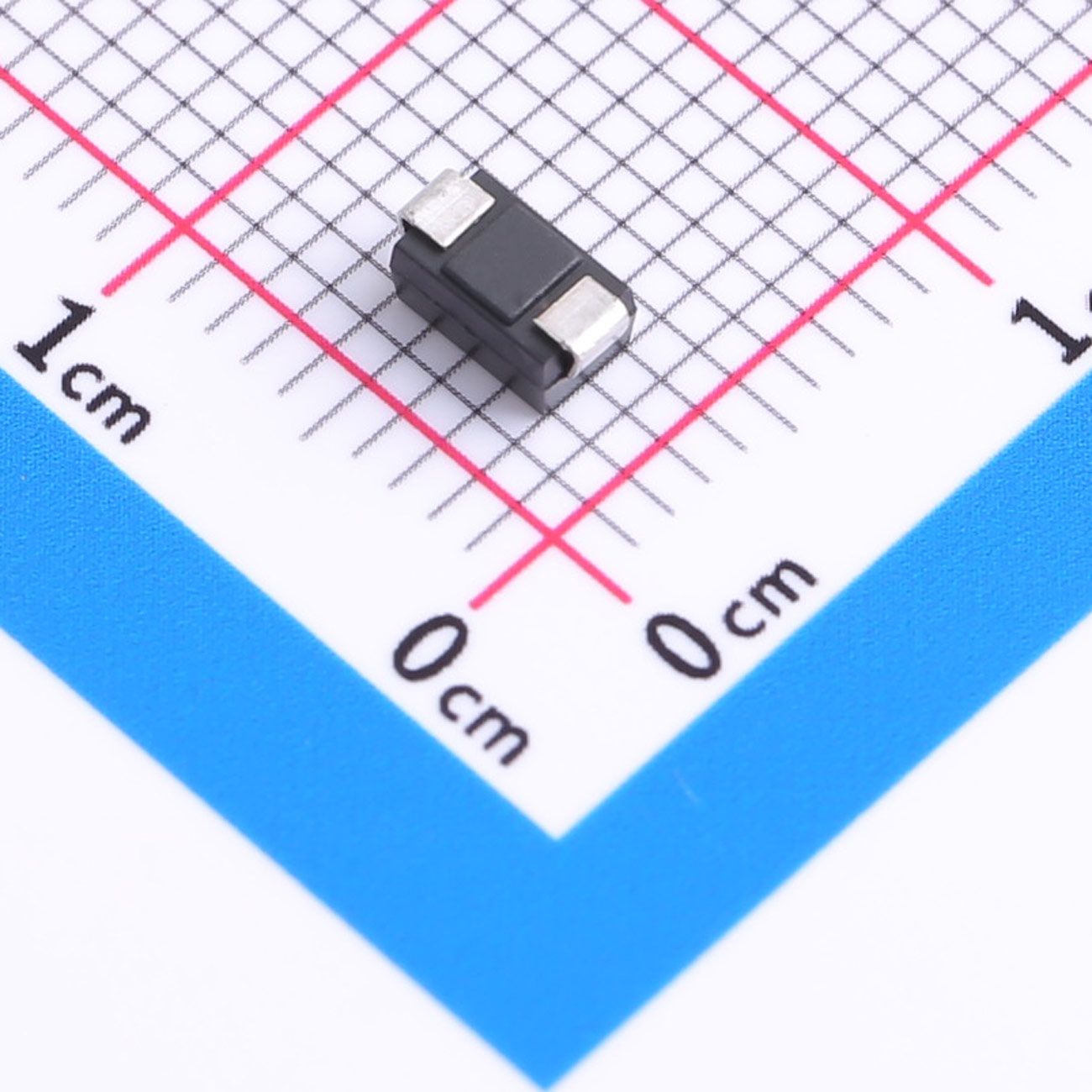

SMAJ14CA TVS דיודה SMA
SMAJ14CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית עם מארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שנועדה להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W מתחת לצורת גל של 10/1000μs, הוא מספק הגנה דו-כיוונית אמינה על מתח יתר עבור ציוד אלקטרוני מגוון.
תיאור
SMAJ14CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית עם מארז SMA סטנדרטי (DO-214AC). הוא מאמץ טכנולוגיית שבב פסיבית מזכוכית, שנועדה להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W מתחת לצורת גל של 10/1000μs, הוא מספק הגנה דו-כיוונית אמינה על מתח יתר עבור ציוד אלקטרוני מגוון.
תכונות
- הספק פולס שיא של 400W עבור צורת גל נחשול של 10/1000μs
- זרם נחשול יחיד מרבי: 40A (גל סינוס חצי יחיד של 8.3ms)
- פרמטרים חשמליים ב-25 מעלות צלזיוס: VRWM=14.0V, VBR=15.6V~17.9V ב-1mA, IR≤5μA, VC=23.2V, IPP=25.9A
- הגנה דו-כיוונית עבור מתח משתנה חיובי ושלילי
- שבב פסיבי מזכוכית מבטיח ביצועים יציבים וחיי שירות ארוכים
- יכולת הידוק מעולה וזמן תגובה מהיר במיוחד
- בית אפוקסי יצוק עם דירוג מעכב בעירה UL94V-0
- הדקים מצופים הלחמה תואמים לשיטת MIL-STD-750 2026
- טמפרטורת הפעלה ואחסון רחבה: -55℃ ~ +150℃
היתרונות שלנו
- עיצוב דו-כיווני מדכא נחשולי מתח בשני כיוונים, מתאים לתרחישי הגנה מורכבים על מעגלים
- ביצועי הידוק מעולים סופגים במהירות אנרגיית נחשולי מתח כדי להגן על חלקים אלקטרוניים רגישים
- תגובה אולטרה-מהירה מבטלת ביעילות תנודות מתח מיידיות
- מארז SMA קומפקטי חוסך מקום על המעגל המודפס, אידיאלי עבור מוצרים אלקטרוניים ממוזערים
- תהליך פסיבציה של זכוכית בוגרת משפר את העמידות ואת אמינות התפעול לטווח ארוך
- יכולת הלחמה טובה תומכת בייצור המוני אוטומטי של SMT ביעילות גבוהה
- זרם דליפה הפוך נמוך מפחית את צריכת החשמל במצב המתנה
- ביצועים חשמליים יציבים בטווח טמפרטורות רחב, ניתנים להתאמה לסביבות עבודה קשות
נתונים מכאניים
- אריזה: JEDEC SMA (DO-214AC), אפוקסי יצוק העברה
- קוטביות: סוג דו כיווני ללא הגבלת קוטביות
- הדקים: מצופים בהלחמה, ניתנים להלחמה בהתאם לשיטת MIL-STD-750 2026
- מידות: גדלי SMA סטנדרטיים (מסומנים באינצ'ים ובמילימטרים)
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
יישומים
דיודת TVS דו-כיוונית זו נמצאת בשימוש נרחב באלקטרוניקה צרכנית, מכשירי חשמל ביתיים, התקני תקשורת, ציוד היקפי למחשב, מערכות בקרה תעשייתיות ומוצרים אחרים הדורשים הגנה מפני נחשולי מתח דו-כיווניים (ESD) והגנה מפני נחשולי מתח חולפים.
