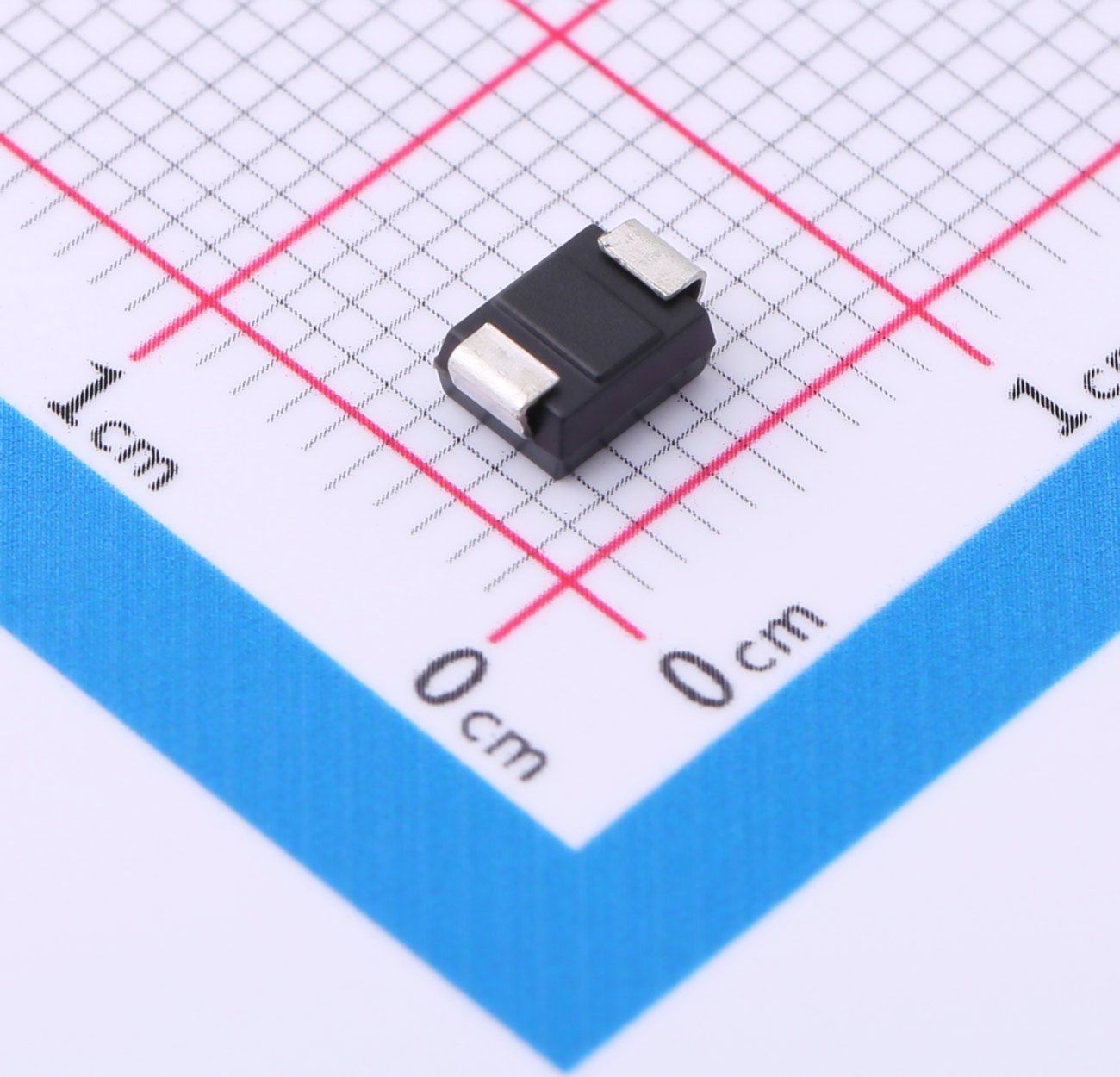

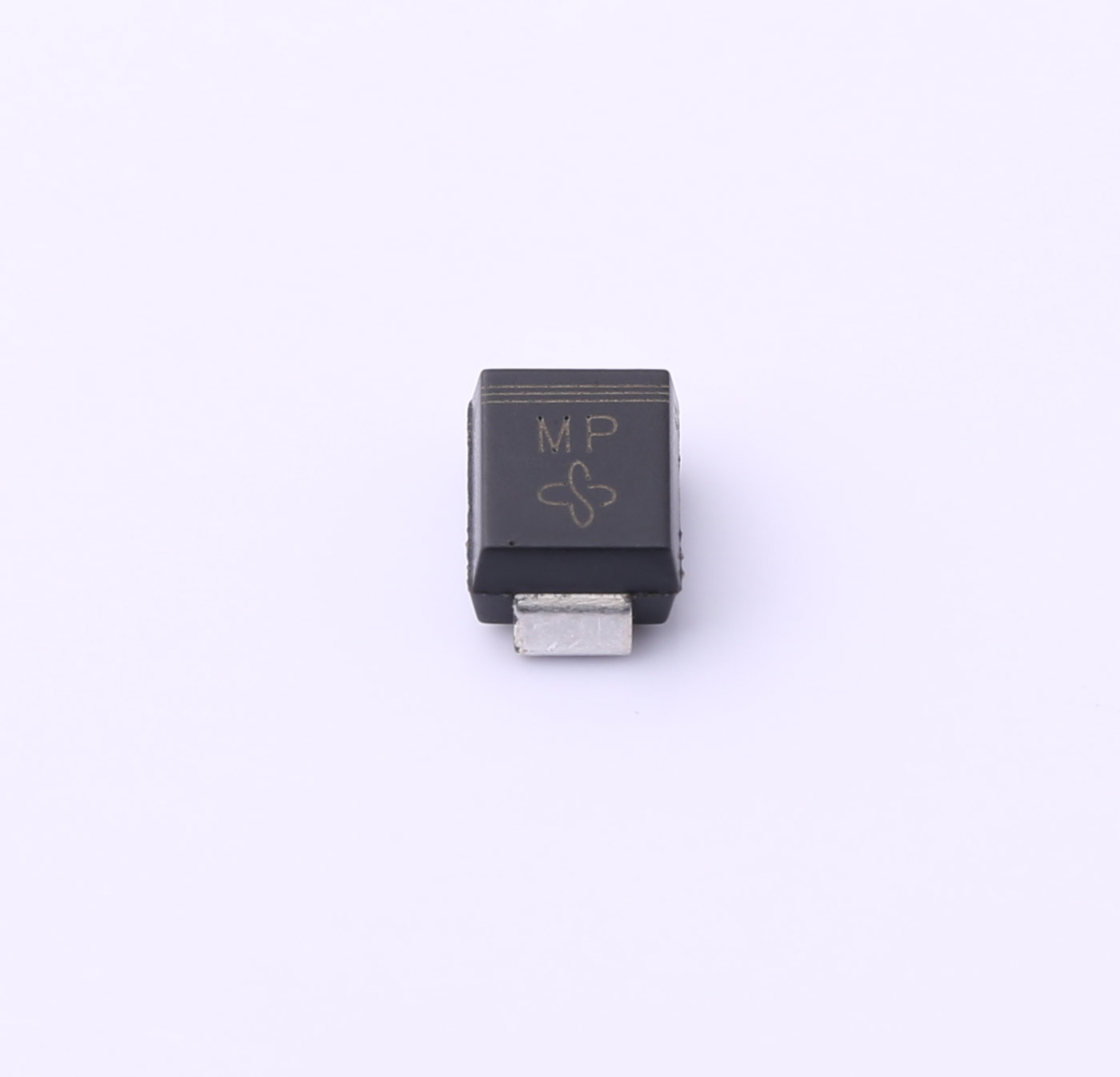

Dioda Penekan Tegangan Transien SMBJ36A DO-214AA
Dioda Penekan Tegangan Transien SMBJ36A DO-214AA
I. Ikhtisar Produk
SMBJ36A adalah dioda penekan tegangan transien (TVS) searah dalam kemasan pemasangan permukaan SMB (DO-214AA), yang dirancang untuk perlindungan tegangan lebih transien pada sistem DC 36 V. Mengadopsi konstruksi die yang dipasivasi kaca dengan kemampuan penjepitan yang sangat baik dan waktu respons yang cepat, dioda ini dapat dengan cepat menghilangkan pulsa transien berenergi tinggi seperti ESD, EFT, dan lonjakan terinduksi, serta melindungi sirkuit 36 V pada peralatan industri, otomotif, dan catu daya dari kerusakan yang disebabkan oleh guncangan tegangan tinggi transien.
II. Karakteristik Produk
Kemasan: SMB (DO-214AA), kemasan pemasangan permukaan epoksi cetakan transfer Polaritas: Searah (katoda ditandai dengan pita) VRWM (Tegangan Kerja Balik): 36.0 V VBR (Tegangan Rusak): 40.0 V (min) ~ 44.2 V (maks) Arus Uji (IT): 1.0 mA VC (Tegangan Penjepitan Maksimum): 58.1 V IPP (Arus Pulsa Puncak): 10.3 A IR (Arus Bocor Balik): 5 μA Disipasi Daya Pulsa Puncak: 600 W (bentuk gelombang 10/1000 μs) Arus Lonjakan Maju Puncak: 100 A (gelombang setengah sinus tunggal 8.3 ms, Metode JEDEC) Terminal: Dilapisi solder, dapat disolder sesuai MIL-STD-750, Metode 2026 Peringkat Tahan Api: UL 94V-0 Suhu Operasi & Penyimpanan: -55℃ ~ +150℃ Catatan: Peringkat daya diukur pada bantalan tembaga 5.0 mm². Pulsa tidak berulang. Penurunan daya diperlukan ketika suhu sekitar melebihi 25℃. VBR diukur setelah IT diterapkan selama 300 μs.
AKU AKU AKU. Keunggulan Produk
Disipasi energi pulsa: Daya pulsa puncak 600 W untuk menahan guncangan tegangan tinggi transien dari ESD dan lonjakan terinduksi. Kinerja penjepitan yang sangat baik: Die yang dipasivasi kaca dengan cepat menjepit tegangan tinggi transien ke tingkat tegangan yang aman. Respons cepat: Respons cepat memberikan kinerja penekanan yang luar biasa untuk interferensi transien kecepatan tinggi. Ketahanan lonjakan maju: Mampu menahan arus lonjakan maju jangka pendek 100 A dengan kemampuan anti-gangguan pulsa yang kuat. Arus bocor ultra-rendah: Hanya 5 μA, konsumsi daya statis rendah, dan gangguan minimal pada sistem asli. Keandalan tinggi: Chip yang dipasivasi kaca memiliki ketahanan suhu tinggi dan sifat anti-penuaan untuk operasi jangka panjang yang stabil. Kompatibilitas SMT: Paket pemasangan permukaan SMB mendukung perakitan SMT otomatis dan sesuai dengan tata letak PCB yang ringkas.
IV. Bidang Aplikasi
Kontrol industri: Perlindungan untuk modul kontrol industri 36 V, PLC, sensor, dan port sinyal. Elektronik otomotif: Perlindungan port untuk sistem kelistrikan kendaraan 36 V dan unit kontrol mesin konstruksi. Manajemen daya: Perlindungan input & output untuk adaptor industri dan modul DC-DC. Peralatan komunikasi: Perlindungan port daya dan sinyal untuk sakelar industri dan perangkat jaringan. Instrumen & meter: Perlindungan tegangan lebih transien untuk sirkuit internal instrumen uji.
