مروری بر محصولات

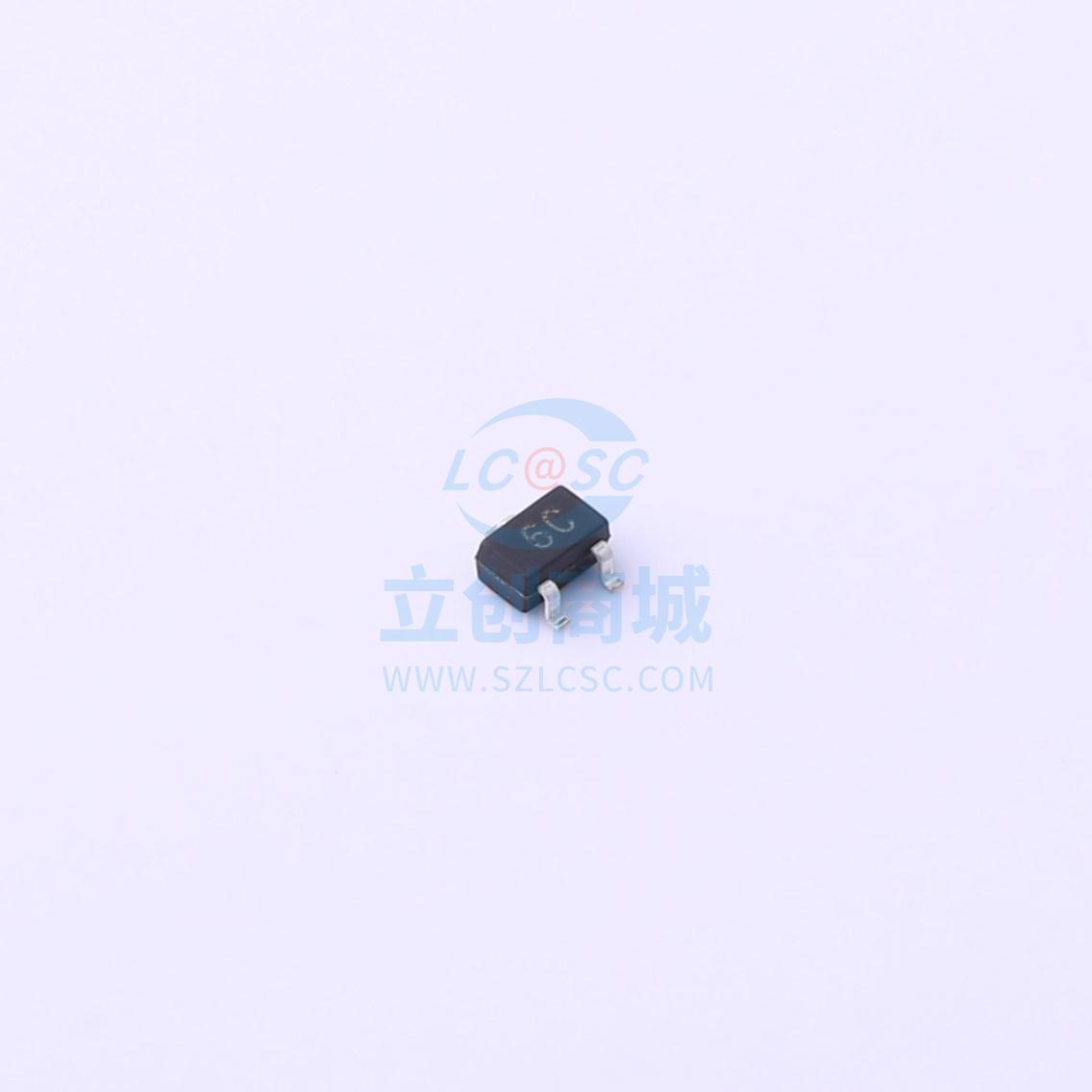

BC817-40W یک ترانزیستور پیوندی دوقطبی (BJT) چند منظوره NPN ساخت شرکت Slkor است که در بسته‌بندی نصب سطحی SOT-323 جمع و جور قرار گرفته است. این ترانزیستور دارای ولتاژ شکست کلکتور-امیتر 45 ولت و ولتاژ شکست کلکتور-بیس 50 ولت است. این ترانزیستور با محدوده بهره جریان DC وسیع و حداقل فرکانس انتقال 100 مگاهرتز، عملکرد پایداری را برای تقویت سیگنال عمومی و عملیات سوئیچینگ در طرح‌های الکترونیکی با محدودیت فضا ارائه می‌دهد.

مزایای محصول

بهره جریان DC گسترده: hFE از ۱۰۰ تا ۶۰۰ در Ic=100mA، و حداقل ۴۰ در Ic=500mA برای تقویت سیگنال قابل اعتماد، متغیر است.
جریان نشتی قطع پایین: ICBO و IEBO حداکثر 0.1 میکروآمپر، کاهش مصرف توان استاتیک. - فرکانس انتقال متوسط fT تا 100 مگاهرتز، مناسب برای کاربردهای فرکانس متوسط.
بسته نصب سطحی جمع و جور SOT-323، ایده‌آل برای طرح‌بندی PCB با چگالی بالا.

ویژگی های محصول

ولتاژ شکست کلکتور-بیس (\(V_{(BR)CBO}\)): 50 ولت (IC=10 μA، IE=0)
ولتاژ شکست کلکتور-امیتر (\(V_{(BR)CEO}\)): ۴۵ ولت (IC=10 میلی‌آمپر، IB=0)
ولتاژ شکست امیتر-بیس (\(V_{(BR)EBO}\)): 5 ولت (IE=1 μA، IC=0) - جریان قطع کلکتور (ICBO): حداکثر 0.1 μA (VCB=20 V، IE=0)
جریان قطع امیتر (IEBO): حداکثر 0.1 میکروآمپر (VEB=5 ولت، IC=0)
بهره جریان DC (hFE): ۱۰۰-۶۰۰ @ VCE=1 V، IC=100 میلی‌آمپر؛ حداقل ۴۰ @ VCE=1 V، IC=500 میلی‌آمپر
ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حداکثر 0.7 ولت (IC=500 میلی‌آمپر، IB=50 میلی‌آمپر)
ولتاژ اشباع بیس-امیتر (VBE(sat)): حداکثر ۱.۲ ولت (IC=500 میلی‌آمپر، IB=50 میلی‌آمپر)
فرکانس گذار (fT): حداقل ۱۰۰ مگاهرتز (VCE=5 ولت، IC=10 میلی‌آمپر)
ظرفیت خروجی کلکتور (Cob): حداکثر 5 pF - بسته بندی: SOT-323

اپلیکیشن‌ها

مدارهای سوئیچینگ: عملکرد سوئیچینگ کارآمدی را برای بارهای با جریان کم تا متوسط فراهم می‌کند.
تقویت سیگنال: سیگنال‌های صوتی و تصویری را به طور مؤثر تقویت می‌کند.
مدارهای الکترونیکی فرکانس. - مدیریت توان: در مدارهای درایو ماژول‌های منبع تغذیه و باتری استفاده می‌شود.
دستگاه‌های دارای برق.
لوازم الکترونیکی قابل حمل: مناسب برای لوازم الکترونیکی مصرفی جمع و جور که به دستگاه‌های نصب سطحی SOT-323 نیاز دارند.

نام

عنوان

توضیحات:

BC817-40W SOT-323.pdf

دیتاشیت
