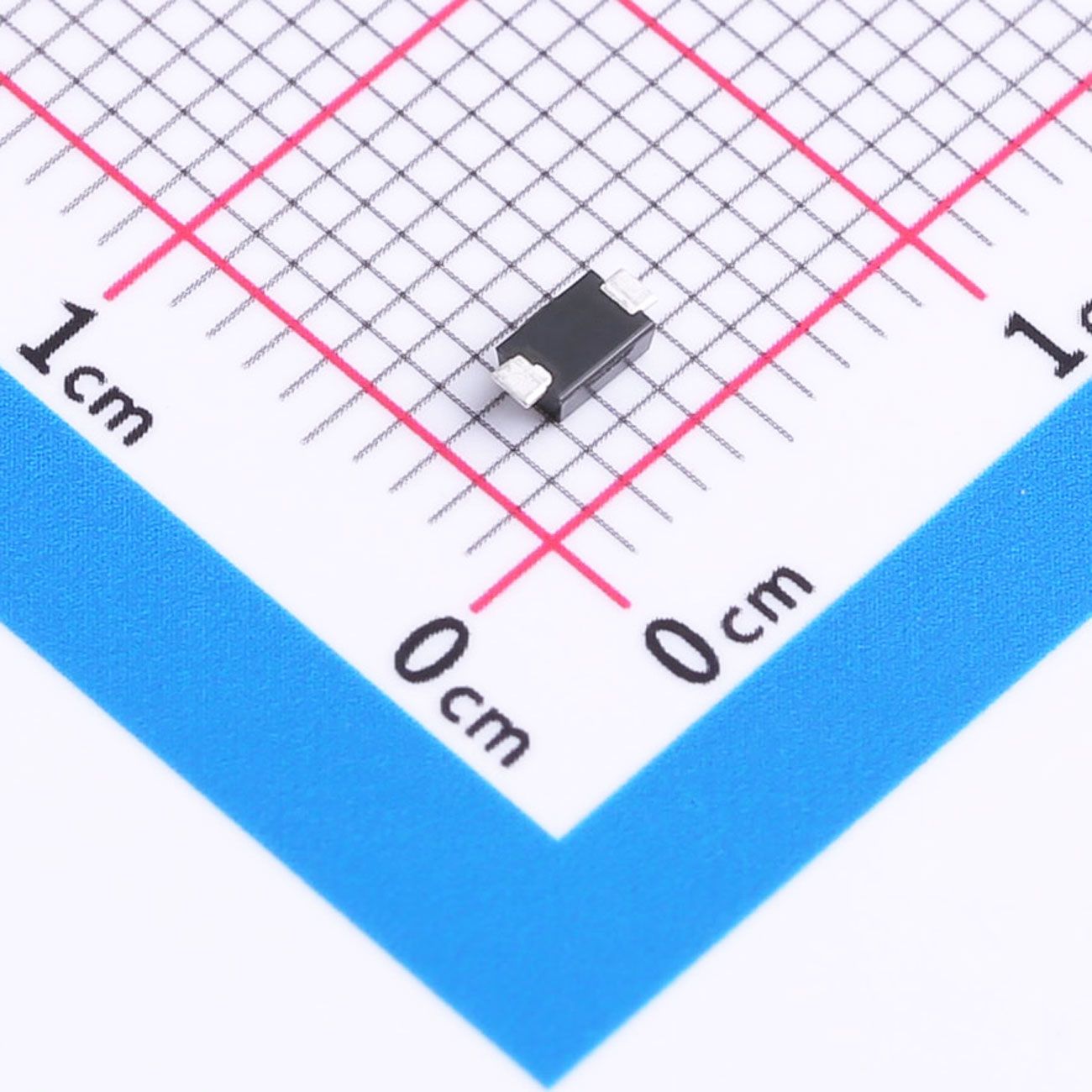

تلویزیون دیود SMF14A SOD-123FL
SMF14A یک دیود سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که از بسته استاندارد SOD-123FL استفاده میکند. این دیود، توان پالس اوج 200 وات را تحت شکل موج سرج 10/1000 میکروثانیه و توان پالس اوج 1000 وات را تحت شکل موج سرج 8/10 میکروثانیه فراهم میکند. این قطعه به طور گسترده برای محافظت از مدارها و دستگاههای الکترونیکی در برابر افزایش ولتاژ گذرا و ضربههای الکتریکی مخرب استفاده میشود.
توضیحات:
SMF14A یک دیود سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که از بسته استاندارد SOD-123FL استفاده میکند. این دیود، توان پالس اوج 200 وات را تحت شکل موج سرج 10/1000 میکروثانیه و توان پالس اوج 1000 وات را تحت شکل موج سرج 8/10 میکروثانیه فراهم میکند. این قطعه به طور گسترده برای محافظت از مدارها و دستگاههای الکترونیکی در برابر افزایش ولتاژ گذرا و ضربههای الکتریکی مخرب استفاده میشود.
امکانات
- توان پالس اوج ۲۰۰ وات (شکل موج ۱۰/۱۰۰۰ میکروثانیه)؛ تا توان پالس اوج ۱۰۰۰ وات (شکل موج ۸/۱۰ میکروثانیه)
- پارامترهای الکتریکی کلیدی: VRWM=14.0V، VBR=15.6V~17.2V @ 1mA، IR≤1.0μA @ 14.0V، VC=23.2V @ 8.6A
- مقاومت افزایشی کم در برابر موج و عملکرد عالی در مهار ولتاژ
- بسته SMD جمع و جور با مشخصات کم برای مونتاژ سطح
- مقاومت در برابر لحیم کاری در دمای بالا: تحمل دمای 260 درجه سانتیگراد به مدت 10 ثانیه در ترمینال ها
- عملکرد الکتریکی پایدار با محدوده دمای عملیاتی گسترده
مزایای ما
- توانایی برتر در مهار، به سرعت نوسانات گذرا را جذب کرده و از قطعات الکترونیکی حساس محافظت میکند.
- رتبهبندیهای توان چندگانه با استانداردهای مختلف تست افزایش ولتاژ و سناریوهای کاربردی سازگار هستند
- فضای کم اشغال شده توسط برد مدار چاپی (PCB) باعث صرفهجویی در فضا میشود، ایدهآل برای محصولات الکترونیکی فشرده و کوچک
- عملکرد حرارتی عالی و مقاومت حرارتی پایین، عملکرد طولانی مدت و قابل اعتماد را تضمین میکند.
- تحمل بالای لحیم کاری، فرآیند تولید SMT را ساده میکند.
- پارامترهای پایدار در دماهای مختلف، مناسب برای محیطهای کاری پیچیده
داده های مکانیک
- نوع بسته بندی: بسته بندی پلاستیکی قالب گیری شده JEDEC SOD-123FL
- قطبیت: نوار رنگی، کاتد را مشخص میکند (سر مثبت برای نوع یکطرفه)
- سبک نصب: قابل نصب در هر موقعیتی
- وزن تقریبی: 0.02 گرم (0.006 اونس)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
- مقاومت حرارتی (اتصال به محیط): 325 ℃/W
- مقاومت حرارتی (اتصال به سیم): 26 ℃/W
اپلیکیشنها
این محصول به طور گسترده در سیستمهای کامپیوتری، لوازم خانگی، ماژولهای ورودی ویدئو، لوازم الکترونیکی مصرفی و سایر تجهیزاتی که نیاز به حفاظت در برابر ESD و نوسانات گذرا دارند، کاربرد دارد.
