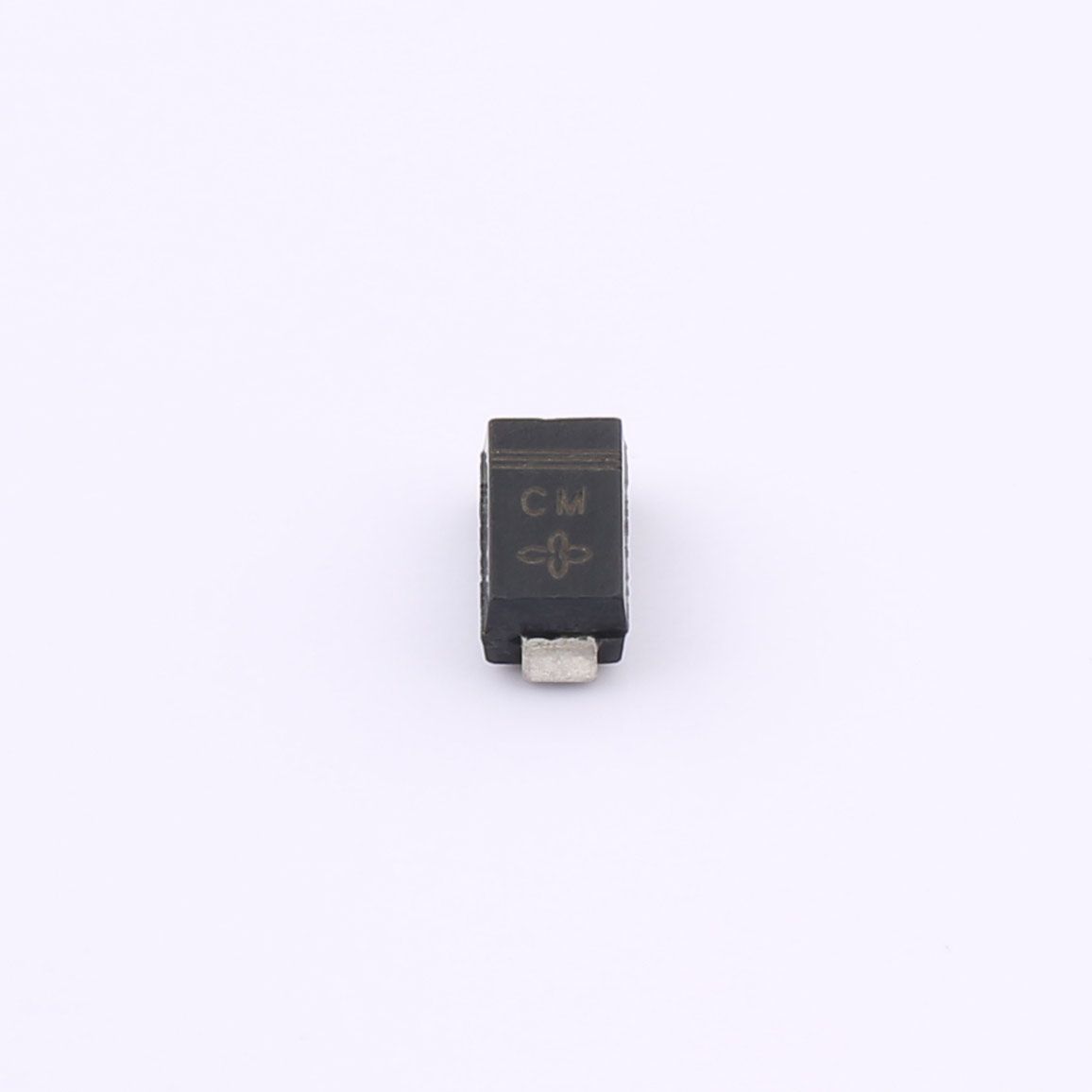

دیود SMAJ33A TVS
SMAJ33A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که در محفظه استاندارد JEDEC SMA (DO-214AC) بستهبندی شده است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است. این قطعه با داشتن حداکثر توان پالس ۴۰۰ وات تحت شکل موج ۱۰/۱۰۰۰ میکروثانیه، محافظت در برابر اضافه ولتاژ تک جهته پایدار و قابل اعتمادی را برای طیف وسیعی از دستگاههای الکترونیکی ارائه میدهد.
توضیحات:
SMAJ33A یک سرکوبگر ولتاژ گذرا (TVS) تک جهته با نصب سطحی است که در محفظه استاندارد JEDEC SMA (DO-214AC) بستهبندی شده است. این قطعه از فناوری قالب پسیو شده شیشهای بهره میبرد که برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ناگهانی ولتاژ گذرا و جریانهای ناگهانی طراحی شده است. این قطعه با داشتن حداکثر توان پالس ۴۰۰ وات تحت شکل موج ۱۰/۱۰۰۰ میکروثانیه، محافظت در برابر اضافه ولتاژ تک جهته پایدار و قابل اعتمادی را برای طیف وسیعی از دستگاههای الکترونیکی ارائه میدهد.
امکانات
- توان پالس اوج: ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی در دمای ۲۵ درجه سانتیگراد: VRWM=33.0V، VBR=36.8V ~ 40.6V در جریان ۱ میلیآمپر، IR≤5μA، VC=58.1V، IPP=7.5A
- ساختار تراشه پسیو شده شیشهای، پایداری الکتریکی فوقالعاده و عمر طولانی را تضمین میکند.
- عملکرد عالی در مهار ولتاژ و زمان پاسخ فوق العاده سریع
- قاب اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده، کاملاً مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- قابلیت مهار عالی، انرژی موج را به سرعت جذب میکند و به طور موثر از قطعات الکترونیکی ظریف محافظت میکند.
- پاسخ فوق سریع، نوسانات ولتاژ لحظهای را فوراً سرکوب میکند
- بستهبندی استاندارد و فشرده SMA فضای طرحبندی PCB را صرفهجویی میکند، ایدهآل برای محصولات الکترونیکی مینیاتوری
- فرآیند تولید شیشه غیرفعال بالغ، دوام و قابلیت اطمینان عملیاتی طولانی مدت را بهبود میبخشد.
- لحیمپذیری عالی، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس بسیار کم، مصرف برق در حالت آماده به کار را به حداقل میرساند
- عملکرد پایدار در دماهای بسیار بالا، مناسب برای محیطهای کاری سخت مختلف
داده های مکانیک

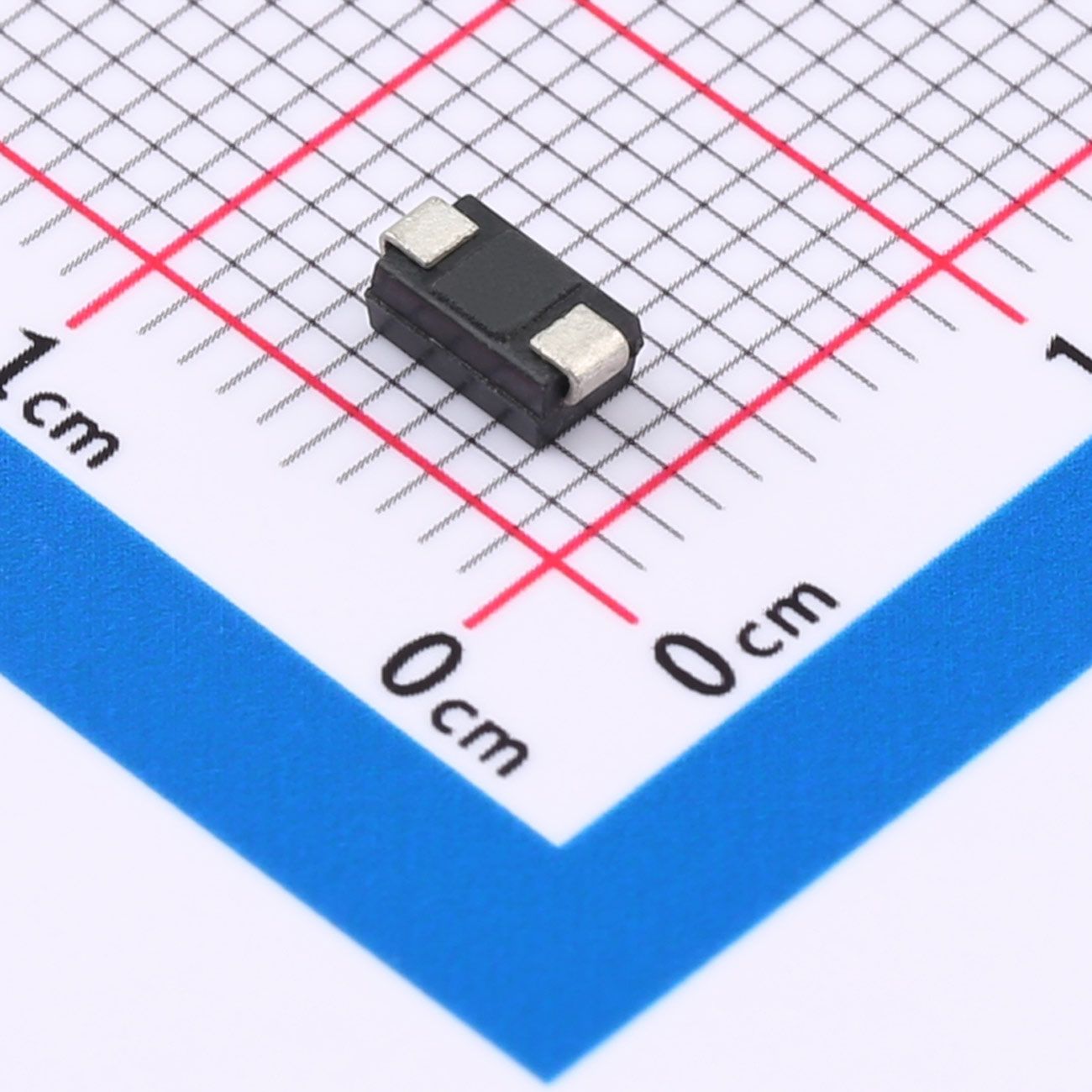

- نوع بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: کاتد با یک نوار رنگی برای شناسایی قطبیت مشخص شده است
- ترمینالها: روکش لحیم، قابل لحیمکاری مطابق با روش MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS یک طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، تجهیزات ارتباطی، لوازم جانبی کامپیوتر و سیستمهای کنترل صنعتی برای محافظت در برابر ESD و نوسانات گذرا استفاده میشود.
