主頁產品分類電源管理線性穩壓器 (LDO)

線性穩壓器 (LDO) 線性穩壓器提供穩定的輸出電壓。由於其在線性狀態下運作，具有低雜訊的特性，且應用電路相較於 DC/DC 轉換器更為簡單，但能量轉換效率則低得多。一般而言，通用型線性穩壓器採用成熟製程，其最大輸入電壓與輸出電流均遠高於低壓差線性穩壓器。低壓差線性穩壓器 LDO（LDO 為 Low dropout 之縮寫），亦能在較低的輸入與輸出電壓差下正常運作，又稱低損耗線性穩壓器或低飽和線性穩壓器。LDO 通常採用特殊電路結構或 CMOS 結構，其輸入與輸出之間的電壓差一般小於 0.8V 甚至低於 0.1V，靜態電流通常較低，但輸出電流亦較高。靜態電流一般較低，但耐壓相對較低。通用型線性穩壓器的輸入與輸出電位差通常要求至少為 1.5V。使用低電位差的 LDO 可減少能量損耗，並簡化散熱設計。

產品技術文件數據

規格書 3D模型

1117-3.3 低壓差穩壓器 SOT-89 VIN(V)：18V VOUT(V)：3.3V IOUT(mA)：10mA Vdrop(V)：1.3V Package：SOT-89

規格書 3D模型

1117-ADJ 穩壓器 SOT-89 VIN(V)：18V VOUT(V)：1.25V IOUT(mA)：10mA Vdrop(V)：1.3V Package：SOT-89

規格書 3D模型

78L05S 低壓差穩壓器 (LDO) SOT-23 VIN(V)：30V VOUT(V)：5.0V IOUT(mA)：0.1A Vdrop(V)：1.7V Package：SOT-23

規格書 3D模型

78M05 線性穩壓器 TO-252 VIN(V)：30V VOUT(V)：5V IOUT(mA)：6mA Vdrop(V)：2V Package：TO-252

規格書 3D模型

78M05A 線性穩壓器 (LDO) TO-252 VIN(V)：35V VOUT(V)：5V IOUT(mA)：350mA Vdrop(V)：2V Package：TO-252

規格書 3D模型

78M08 線性穩壓器 (LDO) TO-252 VIN(V)：35V VOUT(V)：8V IOUT(mA)：350mA Vdrop(V)：2V Package：TO-252

規格書 3D模型

78M12A 線性穩壓器 (LDO) TO-252 VIN(V)：35V VOUT(V)：12V IOUT(mA)：350mA Vdrop(V)：2V Package：TO-252

規格書 3D模型

78M15A 線性穩壓器 (LDO) TO-252 VIN(V)：35V VOUT(V)：15V IOUT(mA)：350mA Vdrop(V)：2V Package：TO-252

規格書 3D模型

79L05低壓差穩壓器（LDO）SOT-89 VIN(V)：-30V VOUT(V)：-5.0V IOUT(mA)：0.1A Vdrop(V)：1.7V Package：SOT-89

規格書 3D模型

LM2576S-ADJ 直流 DC-DC 穩壓器 TO-263-5 VIN(V)：45V VOUT(V)：12V IOUT(mA)：0.5A Vdrop(V)：1.4V Package：TO-263-5

規格書 3D模型

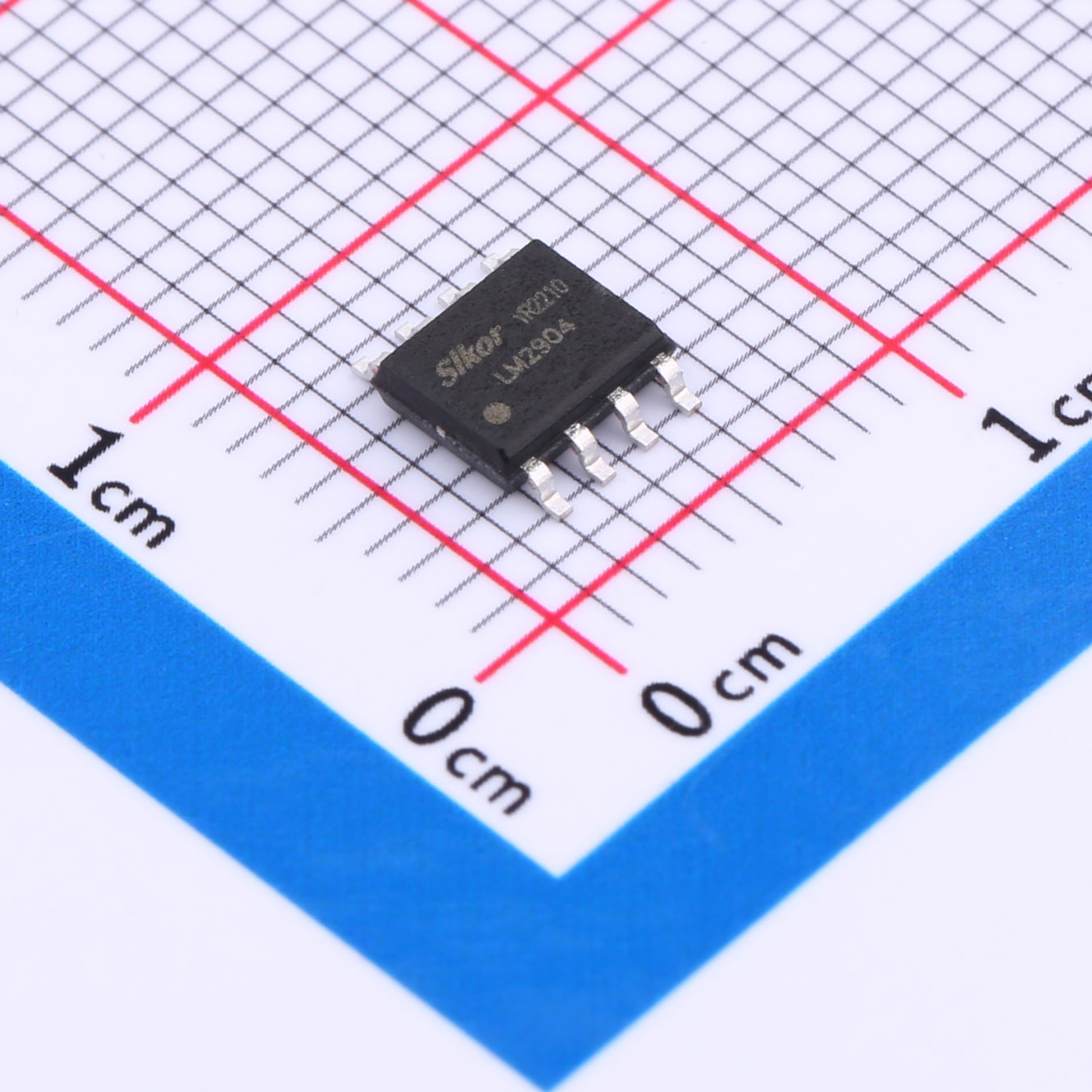

LM2904 通用運算放大器 SOP-8 VIN(V)：24V VOUT(V)：20mV IOUT(mA)：20mA Package：SOP-8

規格書 3D模型

LM317 線性穩壓器 TO-220 VIN(V)：40V VOUT(V)：1.2V IOUT(mA)：1.5A Vdrop(V)：1.25V Package：TO-220

規格書 3D模型

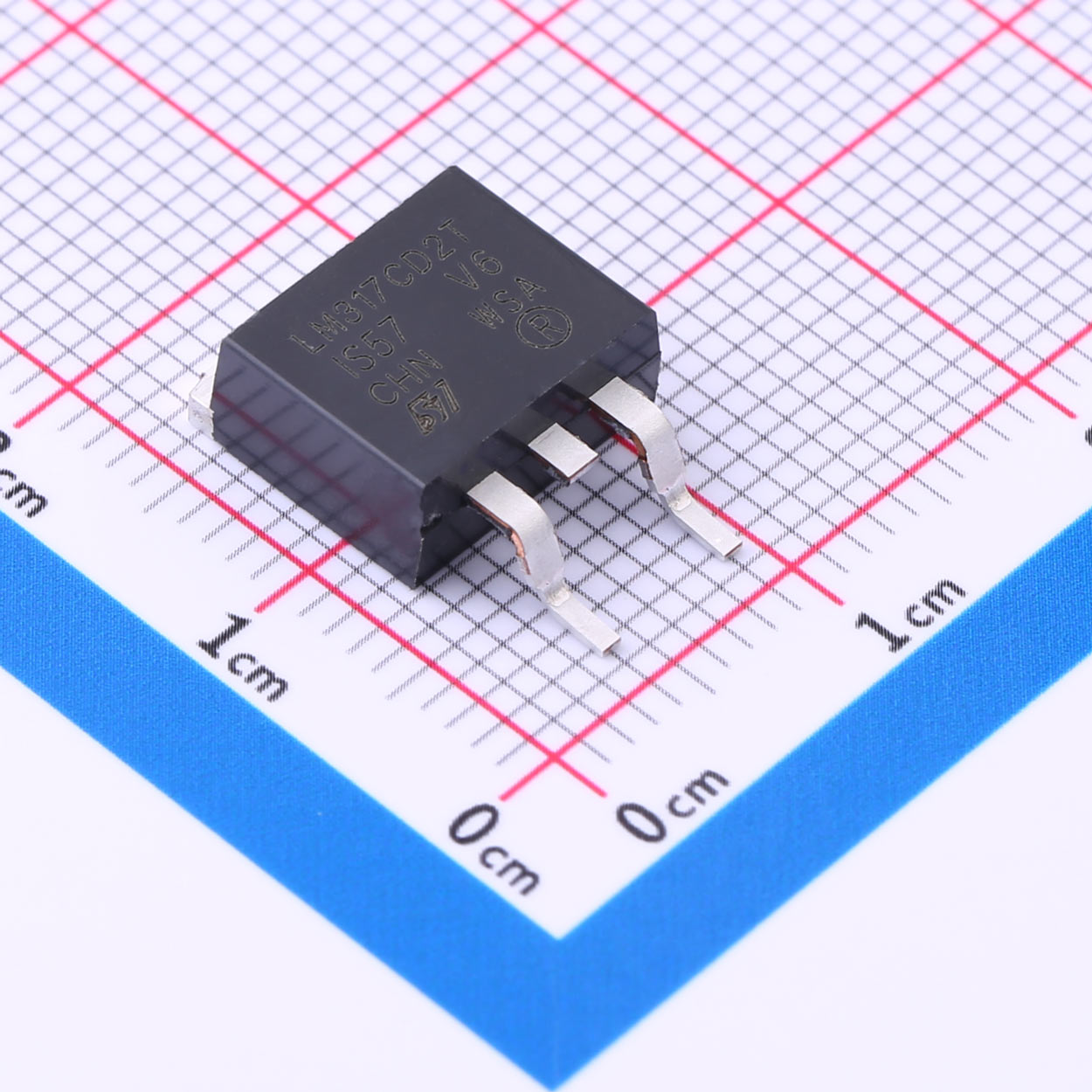

LM317C 低壓差穩壓器 (LDO) TO-263 VIN(V)：40V VOUT(V)：1.2V IOUT(mA)：1.4A Package：TO-263

規格書 3D模型

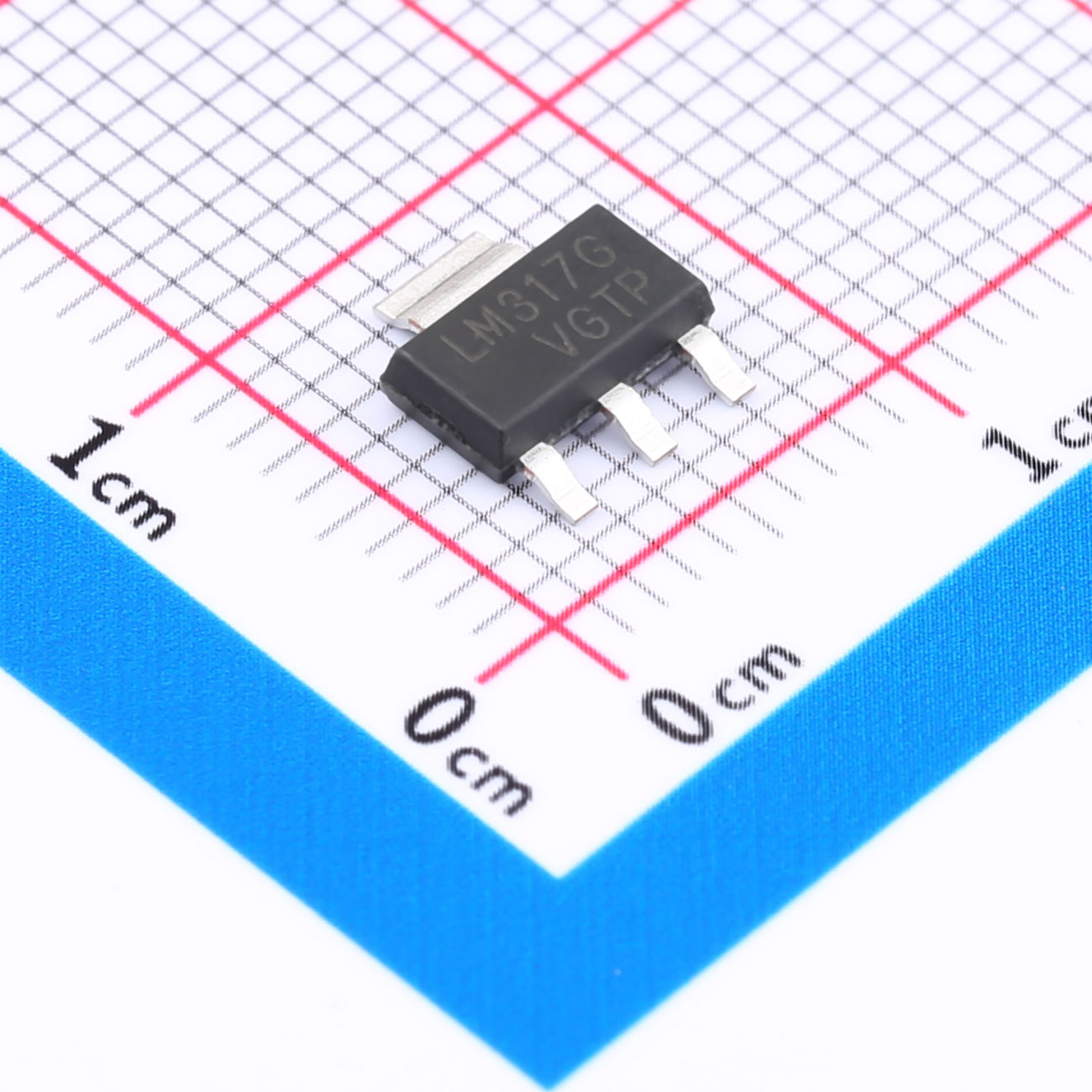

LM317G低壓差穩壓器（LDO）SOT-223 VIN(V)：40V VOUT(V)：1.2V IOUT(mA)：1.4A Package：SOT-223

規格書 3D模型

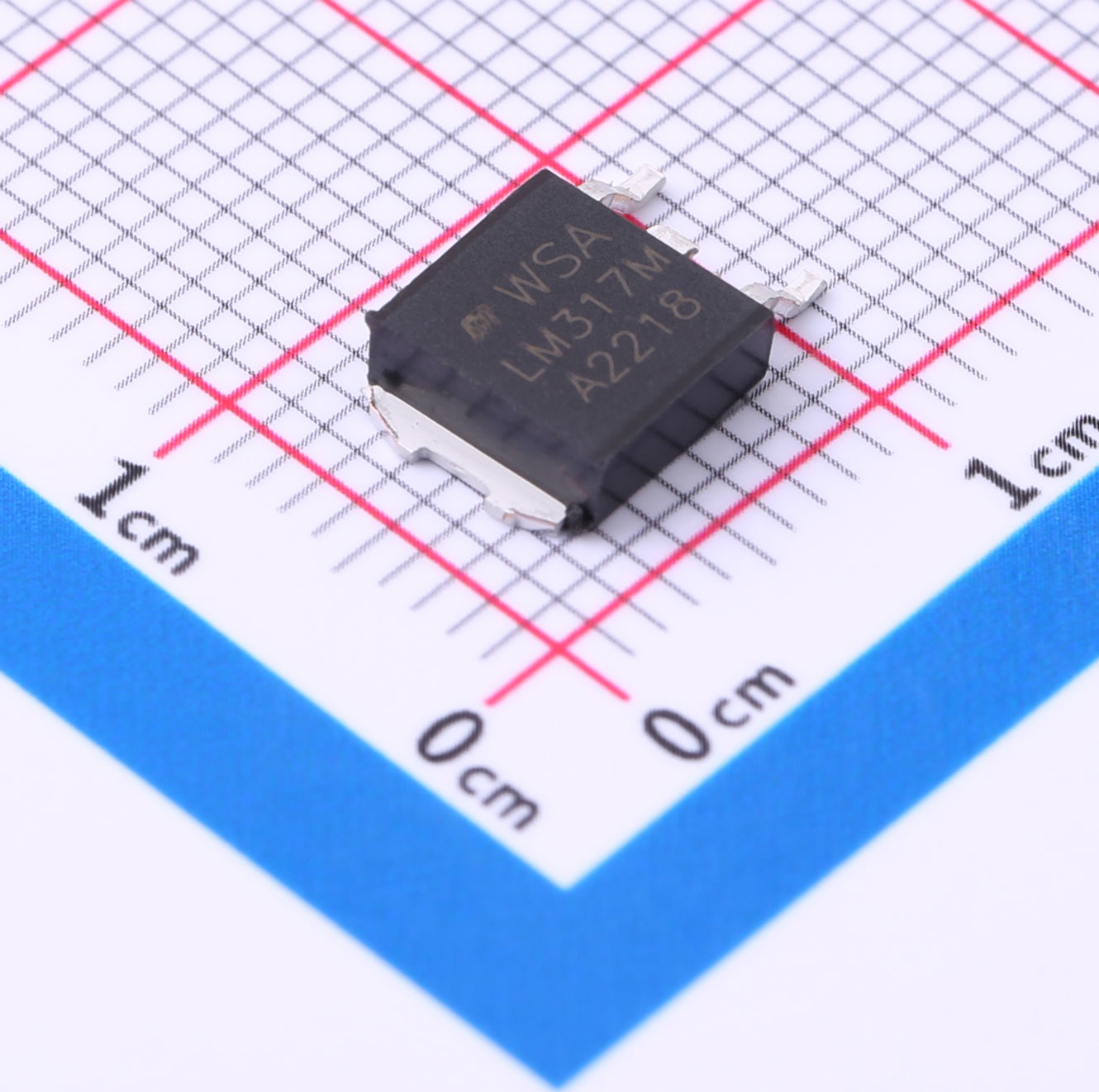

LM317M低壓差穩壓器（LDO）TO-252 VIN(V)：40V VOUT(V)：1.2V IOUT(mA)：1.4A Package：TO-252

規格書 3D模型

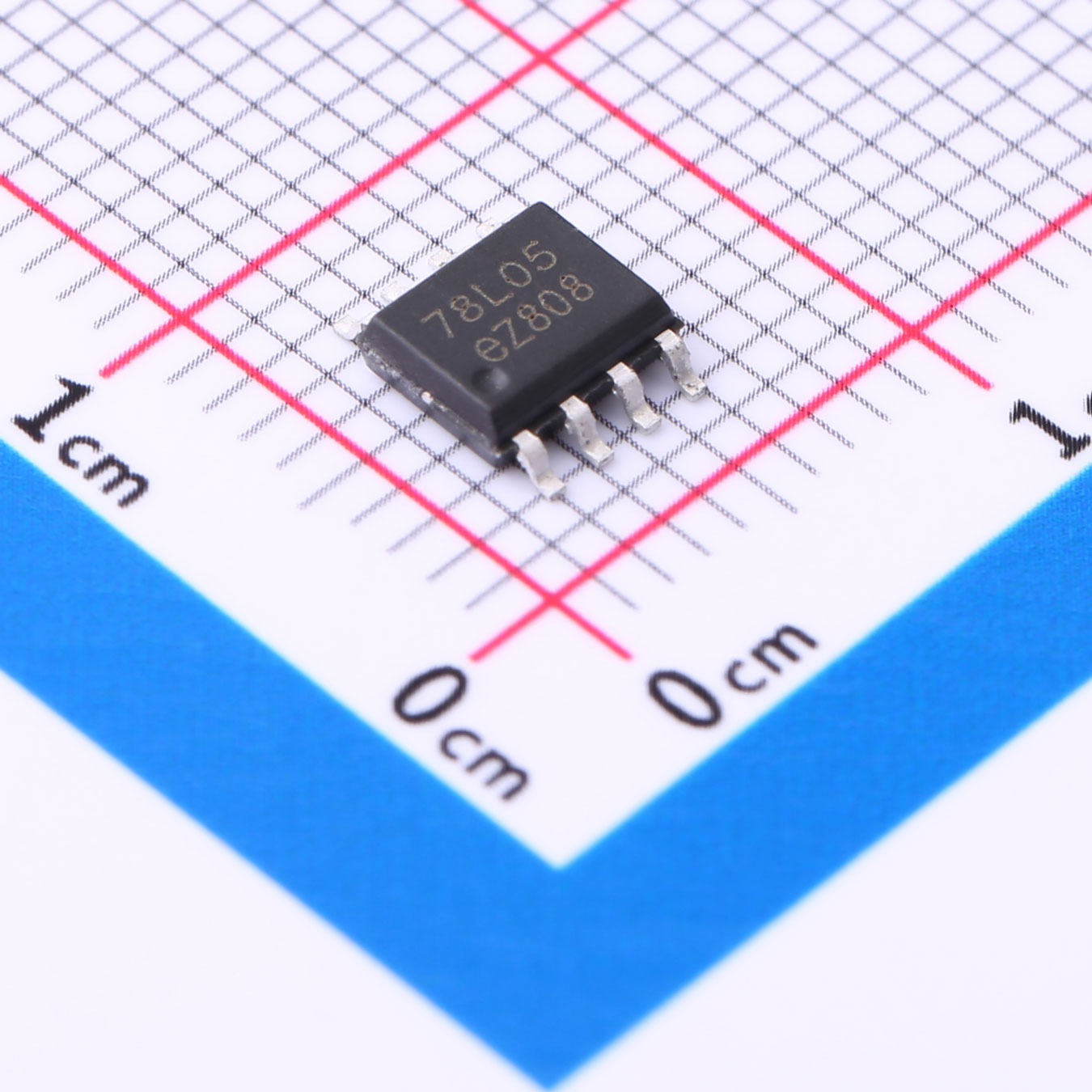

LM78L05D低壓差穩壓器（LDO）SOP-8 VIN(V)：25V VOUT(V)：5.0V IOUT(mA)：100mA Vdrop(V)：1.7V Package：SOP-8

規格書 3D模型

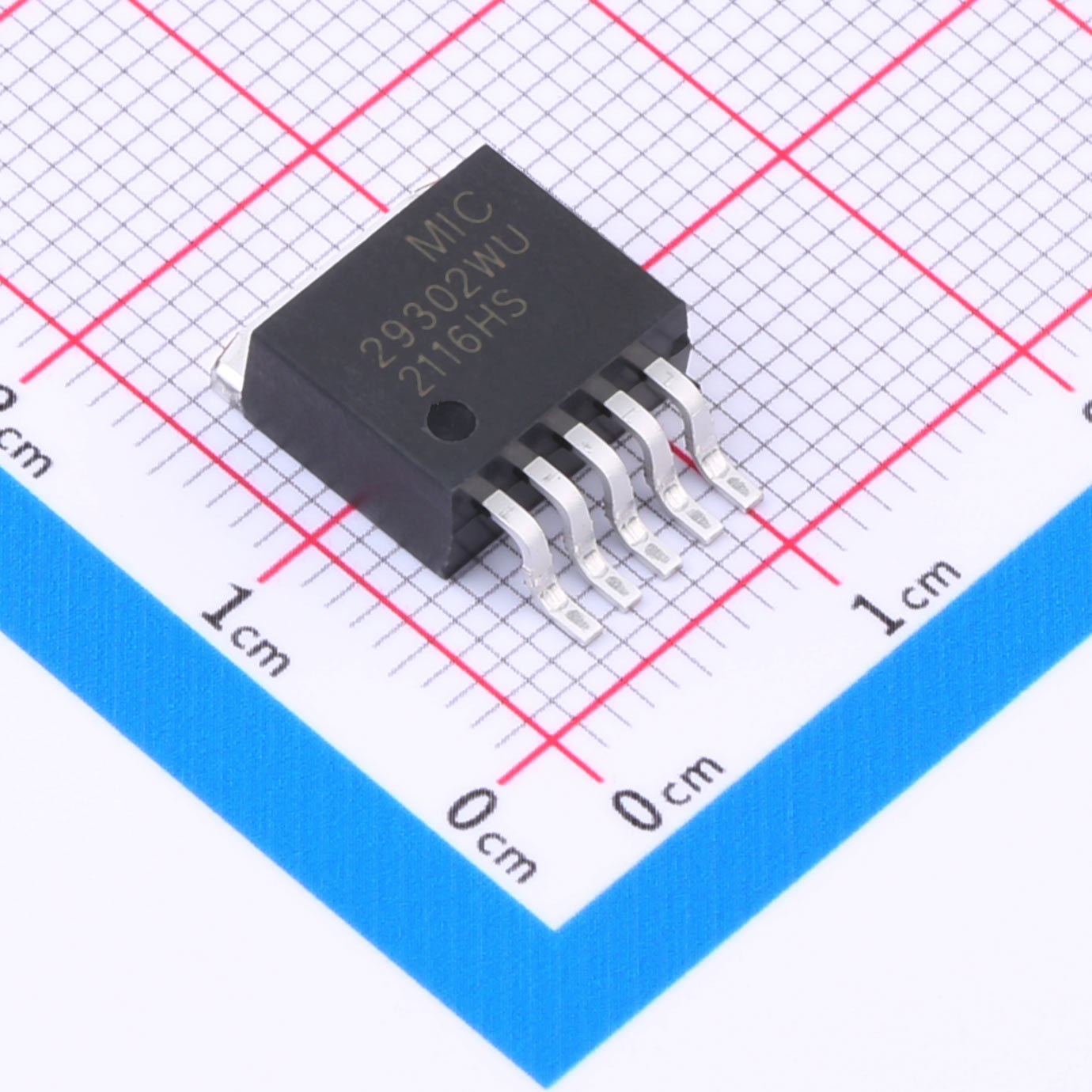

MIC29302WU 低壓差穩壓器 (LDO) TO-263-5L VIN(V)：26V IOUT(mA)：3A Vdrop(V)：350mV Package：TO-263-5L

規格書 3D模型

SL4264-2 低壓差穩壓器 SOT-223-3 VIN(V)：13.5V VOUT(V)：5V IOUT(mA)：180mA Vdrop(V)：0.3V Package：SOT-223-3

規格書 3D模型

SL42744D低壓差線性穩壓器TO-252-3 VIN(V)：42V VOUT(V)：12V IOUT(mA)：120μA Vdrop(V)：0.5V Package：TO-252-3

規格書 3D模型

SL4275 線性穩壓器 TO-252-5 VIN(V)：55V VOUT(V)：5.0V IOUT(mA)：800mA Vdrop(V)：0.3V Package：TO-252-5

1117-3.3 低壓差穩壓器 SOT-89	18V	3.3V	10mA	1.3V	SOT-89
1117-ADJ 穩壓器 SOT-89	18V	1.25V	10mA	1.3V	SOT-89
78L05S 低壓差穩壓器 (LDO) SOT-23	30V	5.0V	0.1A	1.7V	SOT-23
78M05 線性穩壓器 TO-252	30V	5V	6mA	2V	TO-252
78M05A 線性穩壓器 (LDO) TO-252	35V	5V	350mA	2V	TO-252
78M08 線性穩壓器 (LDO) TO-252	35V	8V	350mA	2V	TO-252
78M12A 線性穩壓器 (LDO) TO-252	35V	12V	350mA	2V	TO-252
78M15A 線性穩壓器 (LDO) TO-252	35V	15V	350mA	2V	TO-252
79L05低壓差穩壓器（LDO）SOT-89	-30V	-5.0V	0.1A	1.7V	SOT-89
LM2576S-ADJ 直流 DC-DC 穩壓器 TO-263-5	45V	12V	0.5A	1.4V	TO-263-5
LM2904 通用運算放大器 SOP-8 LM2904	24V	20mV	20mA	SOP-8
LM317 線性穩壓器 TO-220 LM317	40V	1.2V	1.5A	1.25V	TO-220
LM317C 低壓差穩壓器 (LDO) TO-263 LM317C	40V	1.2V	1.4A	TO-263
LM317G低壓差穩壓器（LDO）SOT-223 LM317G	40V	1.2V	1.4A	SOT-223
LM317M低壓差穩壓器（LDO）TO-252 LM317M	40V	1.2V	1.4A	TO-252
LM78L05D低壓差穩壓器（LDO）SOP-8	25V	5.0V	100mA	1.7V	SOP-8
MIC29302WU 低壓差穩壓器 (LDO) TO-263-5L	26V	3A	350mV	TO-263-5L
SL4264-2 低壓差穩壓器 SOT-223-3	13.5V	5V	180mA	0.3V	SOT-223-3
SL42744D低壓差線性穩壓器TO-252-3	42V	12V	120μA	0.5V	TO-252-3
SL4275 線性穩壓器 TO-252-5	55V	5.0V	800mA	0.3V	TO-252-5
