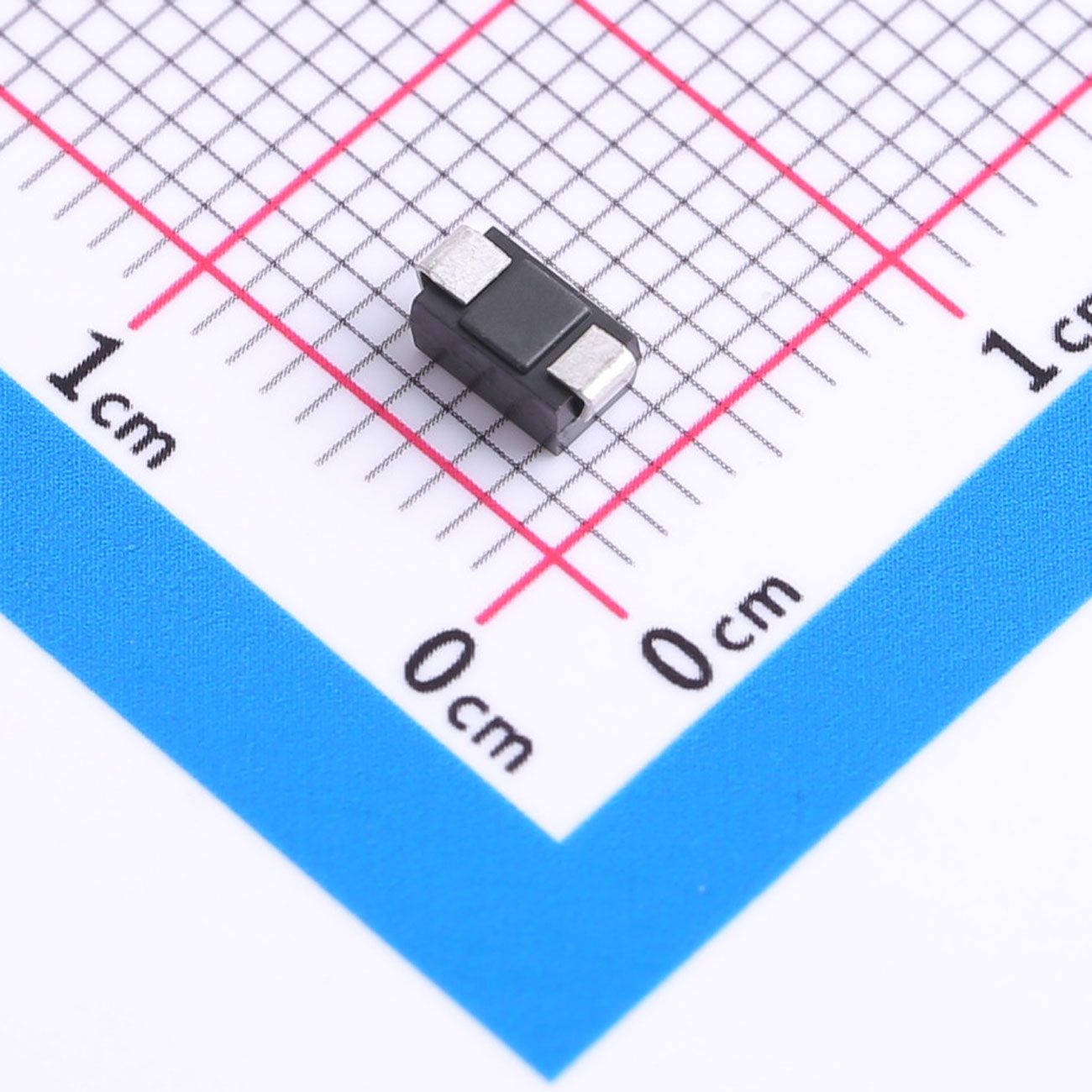

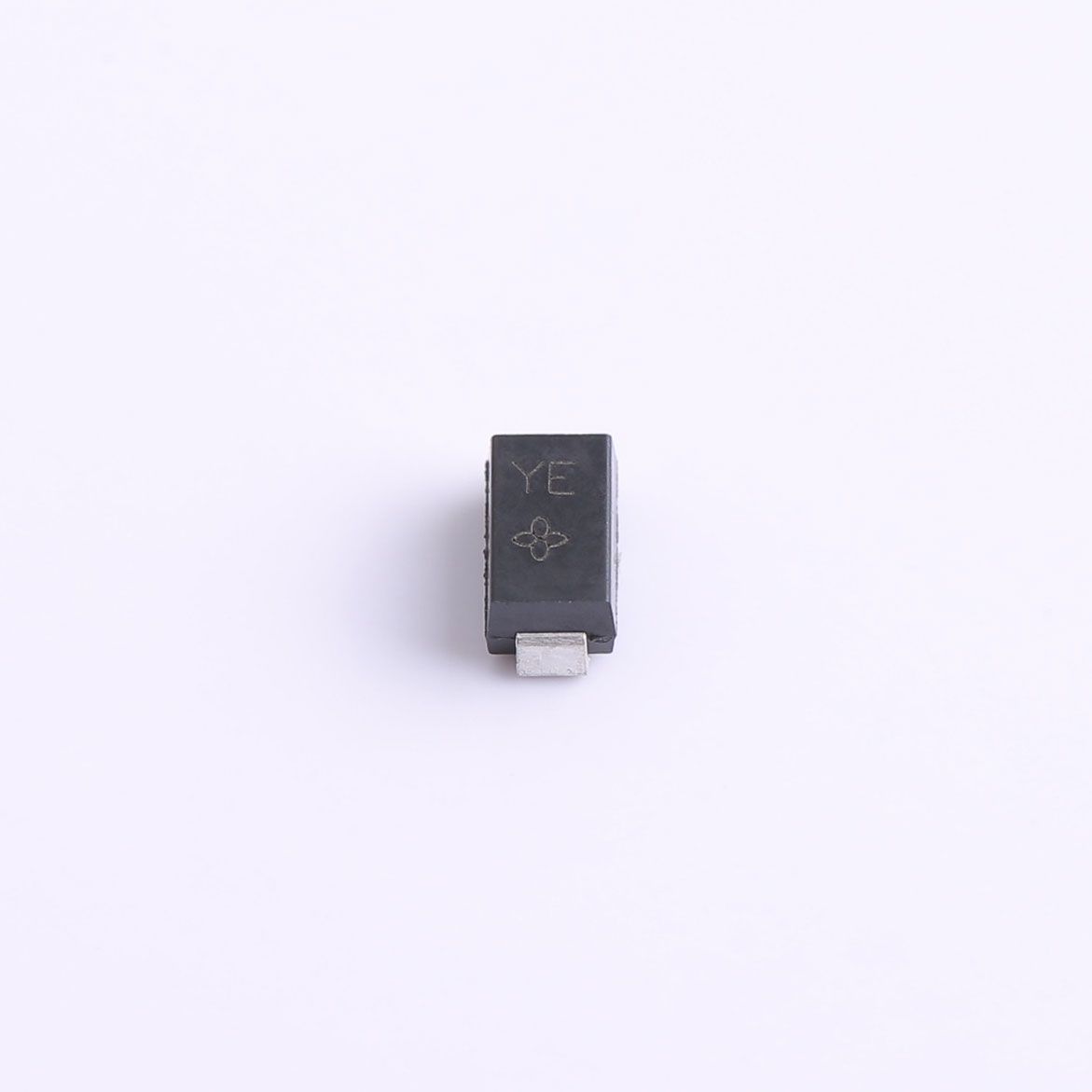

SMAJ26CA TVS דיודה SMA
SMAJ26CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית המאמצ את מארז הסטנדרטי SMA (DO-214AC). מצויד בטכנולוגיית שבב פסיבית מזכוכית, הוא נועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W מתחת לצורת גל של 10/1000μs, הוא מספק הגנה אמינה על מתח יתר דו-כיוונית עבור מכשירים אלקטרוניים שונים.
תיאור
SMAJ26CA הוא מדכא מתח חולף דו-כיווני (TVS) להרכבה משטחית המאמצ את מארז הסטנדרטי SMA (DO-214AC). מצויד בטכנולוגיית שבב פסיבית מזכוכית, הוא נועד להגן על מעגלים אלקטרוניים ורכיבים רגישים מפני קפיצות מתח חולפות חיוביות ושליליות וזרמי נחשולים. עם הספק פולסים שיא של 400W מתחת לצורת גל של 10/1000μs, הוא מספק הגנה אמינה על מתח יתר דו-כיוונית עבור מכשירים אלקטרוניים שונים.
תכונות
- הספק פולס שיא של 400W עבור צורת גל נחשול של 10/1000μs
- זרם נחשול יחיד מרבי: 40A (גל סינוס חצי יחיד של 8.3ms)
- פרמטרים חשמליים ליבה ב-25 מעלות צלזיוס: VRWM=26.0V, VBR=28.90V ב-1mA, IR≤5μA, VC=40.60V, IPP=7.5A
- הגנה דו-כיוונית מפני מעבר מתח בעל קוטביות כפולה
- שבב פסיבי מזכוכית מבטיח ביצועים יציבים וחיי שירות ארוכים
- יכולת הידוק מעולה וזמן תגובה מהיר במיוחד
- בית אפוקסי יצוק עם דירוג מעכב בעירה UL94V-0
- הדקים מצופים הלחמה תואמים לשיטת MIL-STD-750 2026
- טווח טמפרטורות רחב להפעלה ואחסון: -55℃ ~ +150℃
היתרונות שלנו
- עיצוב דו-כיווני מטפל בנחשולי מתח בשני הכיוונים כדי לענות על צרכי הגנה מגוונים של מעגלים
- ביצועי הידוק מעולים סופגים במהירות אנרגיית נחשולי מתח ומגנים על רכיבים אלקטרוניים עדינים
- תגובה אולטרה-מהירה מדכאת ביעילות תנודות מתח מיידיות
- מארז SMA קומפקטי חוסך מקום על המעגל המודפס, מתאים באופן מושלם למוצרים ממוזערים
- תהליך פסיבציה של זכוכית בוגרת משפר את העמידות ואמינות התפעול לטווח ארוך
- יכולת הלחמה מעולה תומכת בייצור המוני אוטומטי של SMT ביעילות גבוהה
- זרם דליפה הפוך נמוך מפחית צריכת חשמל מיותרת במצב המתנה
- ביצועים יציבים בטווח טמפרטורות רחב, ניתנים להתאמה לסביבות עבודה קשות
נתונים מכאניים
- אריזה: JEDEC SMA (DO-214AC), אפוקסי יצוק העברה
- קוטביות: סוג דו כיווני ללא הגבלת קוטביות
- הדקים: מצופים בהלחמה, ניתנים להלחמה מלאה לפי שיטת MIL-STD-750 2026
- מידות: מידות SMA סטנדרטיות (מסומנות באינצ'ים ובמילימטרים)
- טמפרטורת הפעלה ואחסון: -55℃ ~ +150℃
יישומים
דיודת TVS דו-כיוונית זו מיושמת באופן נרחב באלקטרוניקה צרכנית, מכשירי חשמל ביתיים, התקני תקשורת, ציוד היקפי למחשב, מערכות בקרה תעשייתיות וציוד אחר הדורש הגנה מפני נחשולי מתח דו-כיווניים (ESD) והגנה מפני נחשולי מתח חולפים.
