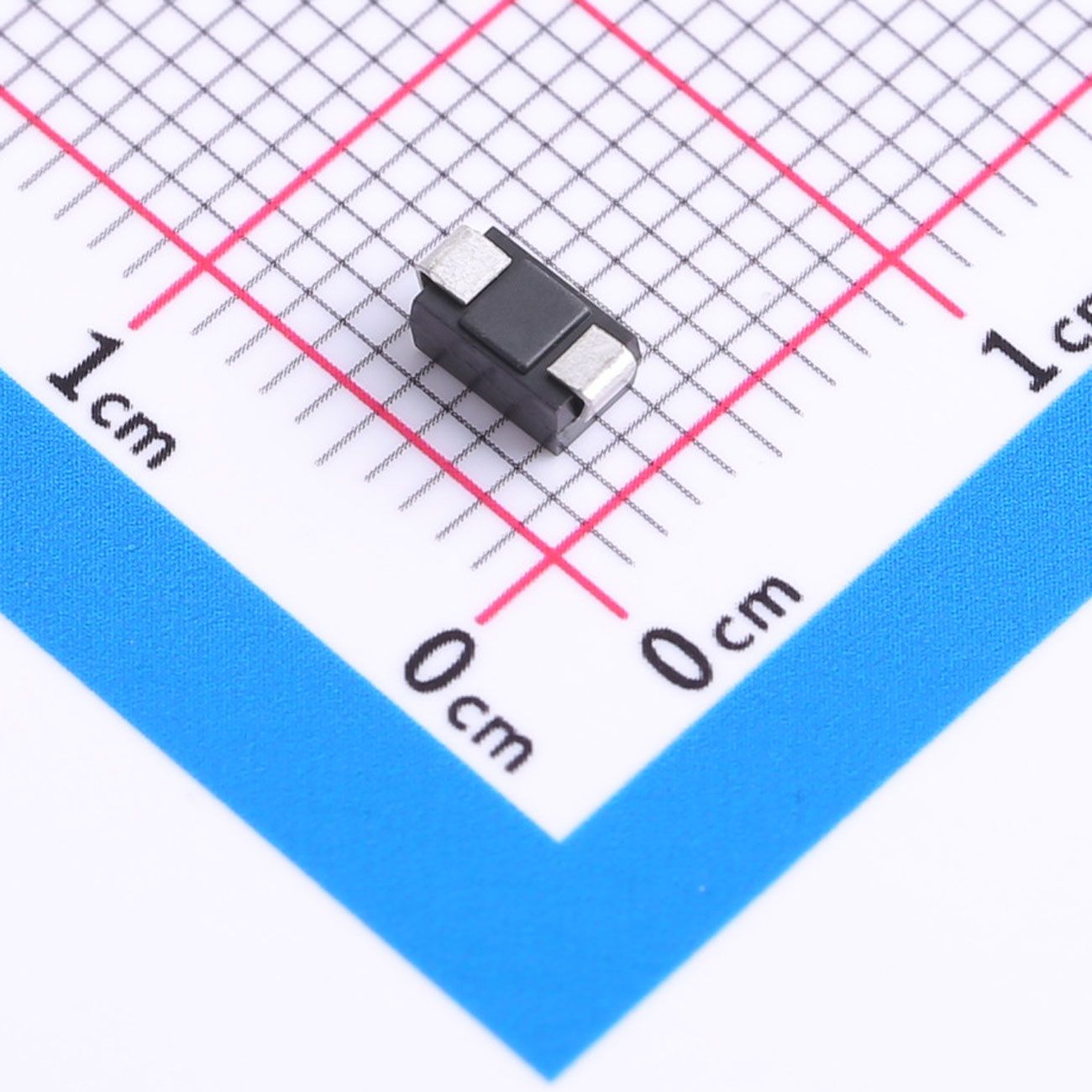

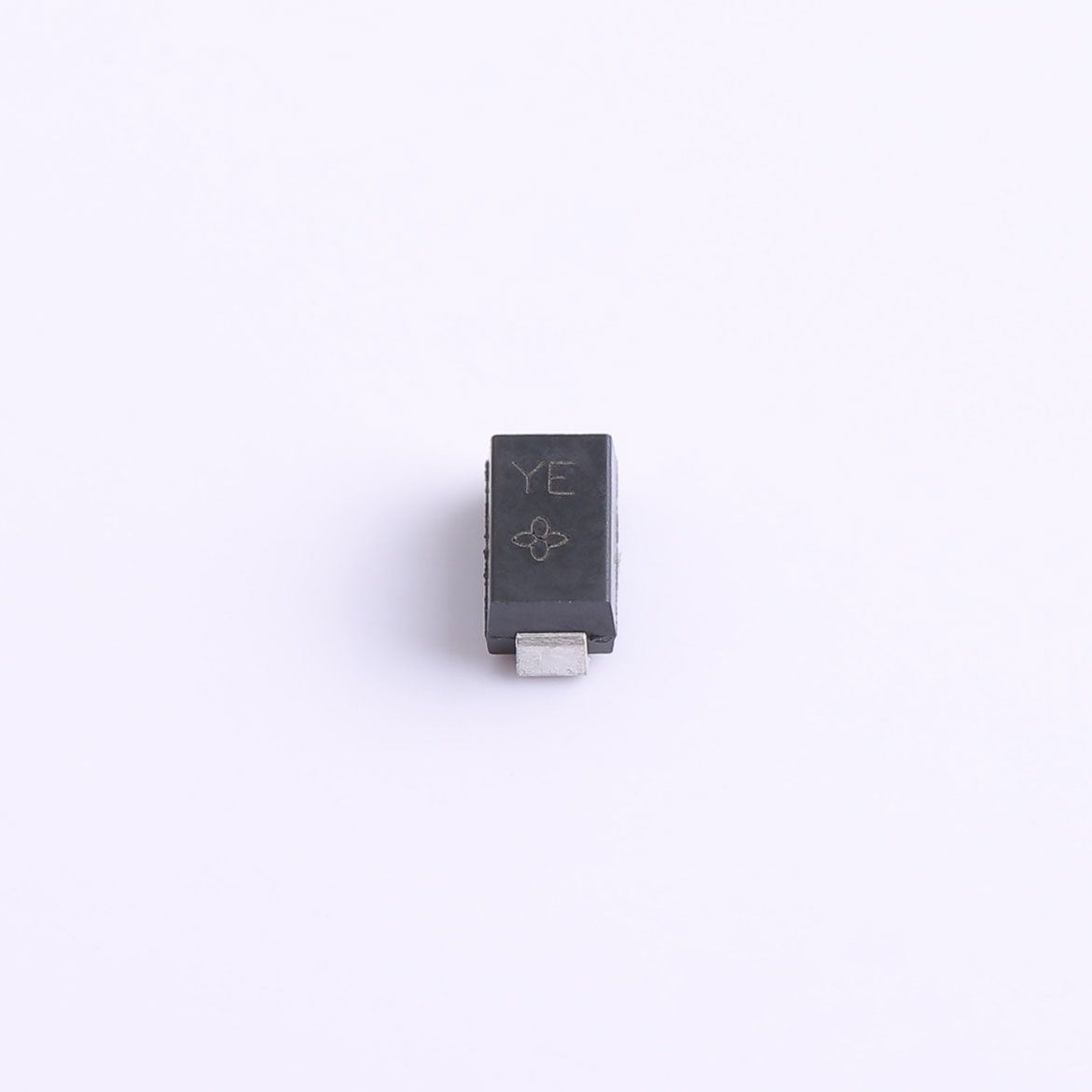

تلویزیون های SMAJ26CA دیود SMA
SMAJ26CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی است که از بسته استاندارد SMA (DO-214AC) بهره میبرد. این ماژول که مجهز به فناوری قالب پسیو شده شیشهای است، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف فراهم میکند.
توضیحات:
SMAJ26CA یک سرکوبگر ولتاژ گذرا (TVS) دو جهته با نصب سطحی است که از بسته استاندارد SMA (DO-214AC) بهره میبرد. این ماژول که مجهز به فناوری قالب پسیو شده شیشهای است، برای محافظت از مدارهای الکترونیکی و قطعات حساس در برابر افزایش ولتاژ گذرای مثبت و منفی و جریانهای ناگهانی طراحی شده است. با توان پالس اوج 400 وات تحت شکل موج 10/1000 میکروثانیه، محافظت دو جهته قابل اعتمادی در برابر اضافه ولتاژ برای دستگاههای الکترونیکی مختلف فراهم میکند.
امکانات
- توان پالس اوج ۴۰۰ وات برای شکل موج موج ۱۰/۱۰۰۰ میکروثانیه
- حداکثر جریان تک موج: ۴۰ آمپر (۸.۳ میلیثانیه، تک موج نیم سینوسی)
- پارامترهای الکتریکی هسته در دمای ۲۵ درجه سانتیگراد: VRWM=26.0V، VBR=28.90V در جریان ۱ میلیآمپر، IR≤5μA، VC=40.60V، IPP=7.5A
- محافظت دو طرفه در برابر ولتاژهای گذرای دو قطبی
- تراشه غیرفعال شده شیشهای، عملکرد پایدار و عمر طولانی را تضمین میکند.
- قابلیت گیرهبندی عالی و زمان پاسخدهی فوقالعاده سریع
- محفظه اپوکسی قالبگیری شده با درجه مقاومت در برابر شعله UL94V-0
- ترمینالهای لحیمکاری شده مطابق با استاندارد MIL-STD-750 Method 2026
- محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
مزایای ما
- طراحی دو جهته، نوسانات برق را در هر دو جهت کنترل میکند تا نیازهای مختلف حفاظت از مدار را برآورده سازد.
- عملکرد فوقالعاده در مهار جریان، به سرعت انرژی ناشی از نوسانات برق را جذب کرده و از قطعات الکترونیکی ظریف محافظت میکند.
- پاسخ فوق سریع به طور موثر نوسانات ولتاژ لحظهای را سرکوب میکند
- بستهبندی فشرده SMA باعث صرفهجویی در فضای PCB میشود و کاملاً مناسب برای محصولات مینیاتوری است.
- فرآیند غیرفعالسازی شیشه بالغ، دوام و قابلیت اطمینان عملیاتی بلندمدت را افزایش میدهد.
- لحیمپذیری عالی، تولید انبوه خودکار SMT با راندمان بالا را پشتیبانی میکند.
- جریان نشتی معکوس پایین، مصرف برق غیرضروری در حالت آماده به کار را کاهش میدهد.
- عملکرد پایدار در طیف وسیعی از دماها، سازگار با محیطهای کاری سخت
داده های مکانیک
- بستهبندی: JEDEC SMA (DO-214AC)، اپوکسی قالبگیری شده انتقالی
- قطبیت: نوع دو طرفه بدون محدودیت قطبیت
- ترمینالها: روکش لحیم، کاملاً قابل لحیمکاری طبق استاندارد MIL-STD-750 2026
- ابعاد: ابعاد استاندارد SMA (برحسب اینچ و میلیمتر)
- دمای کارکرد و نگهداری: -55℃ ~ +150℃
اپلیکیشنها
این دیود TVS دو طرفه به طور گسترده در لوازم الکترونیکی مصرفی، لوازم خانگی، دستگاههای ارتباطی، لوازم جانبی کامپیوتر، سیستمهای کنترل صنعتی و سایر تجهیزاتی که نیاز به حفاظت در برابر ESD دو طرفه و اضافه ولتاژ گذرا دارند، کاربرد دارد.
