Dioda ESD Dioda TVS i dioda ESD tych dwóch urządzeń zabezpieczających obwody, oba działają na tej samej zasadzie, ale pod względem mocy, okazji zastosowania, formy opakowania itp. Są bardzo różne, szczególnie w: diodach ESD, główną funkcją jest zapobieganie elektryczności statycznej Jednakże wymagania antystatyczne dotyczące wartości pojemności złącza o niskiej wartości, zazwyczaj w zakresie 1 - 3.5 PF pomiędzy najlepszymi; a wartość pojemności złącza diod TVS jest stosunkowo wysoka. Diody ESD, główne zastosowanie diod ESD są wykorzystywane głównie do ochrony na poziomie płytki; Diody TVS służą do zabezpieczenia pierwotnego i wtórnego.

Produkty DOKUMENTACJA Dane

Karta katalogowa 3D modelu

AU0511P1 Dioda zabezpieczająca ESD SOD-323 VRWM(V)：5V VBR min(V)：5.6V IR(uA)：1μA VC(V)：9.5V CJ(pF)：15 Package：DFN1006

Karta katalogowa 3D modelu

AZ5325-01F Urządzenia zabezpieczające ESD DFN1006 VRWM(V)：5V VBR min(V)：6.0V IR(uA)：0.1μA VC(V)：11V CJ(pF)：0.45pF Package：DFN1006

Karta katalogowa 3D modelu

AZC199-04 Urządzenia zabezpieczające przed wyładowaniami elektrostatycznymi SOD-523 VRWM(V)：5V VBR min(V)：6V IR(uA)：1μA VC(V)：15V CJ(pF)：0.4pF Package：SOD-523

Karta katalogowa 3D modelu

BTRD04A035 Dioda zabezpieczająca ESD DFN1006 VRWM(V)：5 VBR min(V)：8.4 IR(uA)：0.1 VC(V)：10 CJ(pF)：18 Package：DFN1006

Karta katalogowa 3D modelu

BV-FA05UCA Urządzenia zabezpieczające ESD DFN1006 VRWM(V)：5V VBR min(V)：6.0V IR(uA)：0.1μA VC(V)：11V CJ(pF)：0.45pF Package：DFN1006

Karta katalogowa 3D modelu

CESD2510LC5VU Urządzenia zabezpieczające ESD DFN2510 VRWM(V)：5V VBR min(V)：6V IR(uA)：1μA VC(V)：16V@5A CJ(pF)：0.8pF Package：DFN2510

Karta katalogowa 3D modelu

CESD882UC5VB Urządzenia zabezpieczające ESD DFN1006 VRWM(V)：5V VBR min(V)：6.0V IR(uA)：0.1μA VC(V)：11V CJ(pF)：0.45pF Package：DFN1006

Karta katalogowa 3D modelu

Dioda zabezpieczająca ESD SLPESD1LIN SOD-323 VRWM(V)：15V VBR min(V)：17.1V IR(uA)：50nA VC(V)：25V CJ(pF)：17pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca ESD SLSOT05C SOT-23 VRWM(V)：5V VBR min(V)：6V IR(uA)：1μA VC(V)：7.4V CJ(pF)：30pF Package：SOT-23

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD03 ESD SOD-323 VRWM(V)：3.3V VBR min(V)：4V IR(uA)：40μA VC(V)：14V CJ(pF)：450pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD03C DFN1006 VRWM(V)：3.3V VBR min(V)：4V IR(uA)：1mA VC(V)：13V@20A CJ(pF)：450pF Package：DFN1006

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD03C ESD SOD-323 VRWM(V)：36V VBR min(V)：40V IR(uA)：1μA VC(V)：60V CJ(pF)：35pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD05 ESD SOD-323 Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD08C ESD SOD-323 VRWM(V)：8V VBR min(V)：8.5V IR(uA)：2μA VC(V)：24V CJ(pF)：120pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD15C ESD SOD-323 VRWM(V)：15V VBR min(V)：16.7V IR(uA)：1μA VC(V)：38V CJ(pF)：68pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD24C ESD SOD-323 VRWM(V)：24V VBR min(V)：26.7V IR(uA)：1μA VC(V)：52V CJ(pF)：50pF Package：SOD-323

Karta katalogowa 3D modelu

Dioda zabezpieczająca SD36C ESD SOD-323 VRWM(V)：36V VBR min(V)：40V IR(uA)：1μA VC(V)：75V CJ(pF)：35pF Package：SOD-323

Karta katalogowa 3D modelu

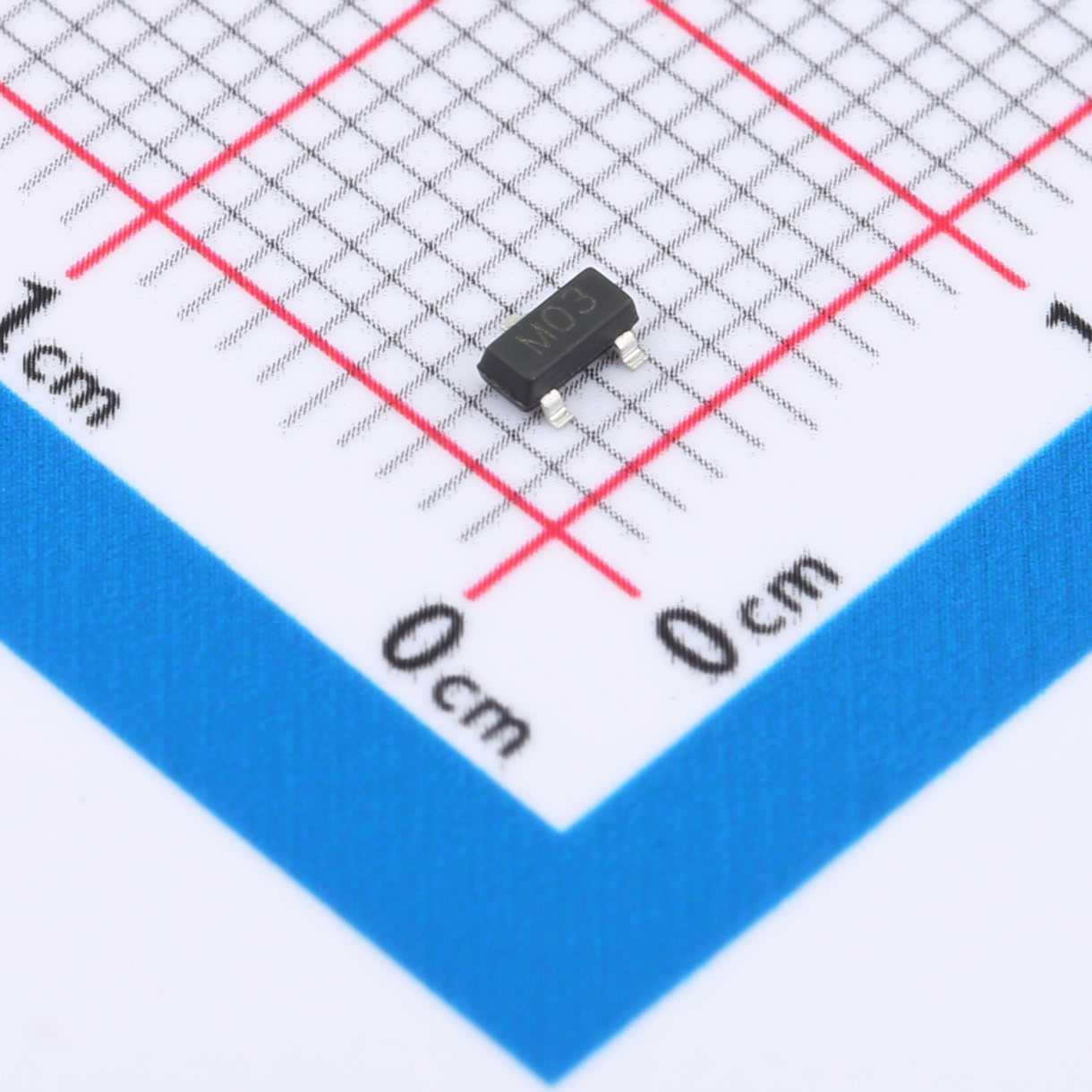

Dioda zabezpieczająca SM03 ESD SOT-23 VRWM(V)：3.3V VBR min(V)：4V IR(uA)：40μA VC(V)：7V CJ(pF)：450pF Package：SOT-23

Karta katalogowa 3D modelu

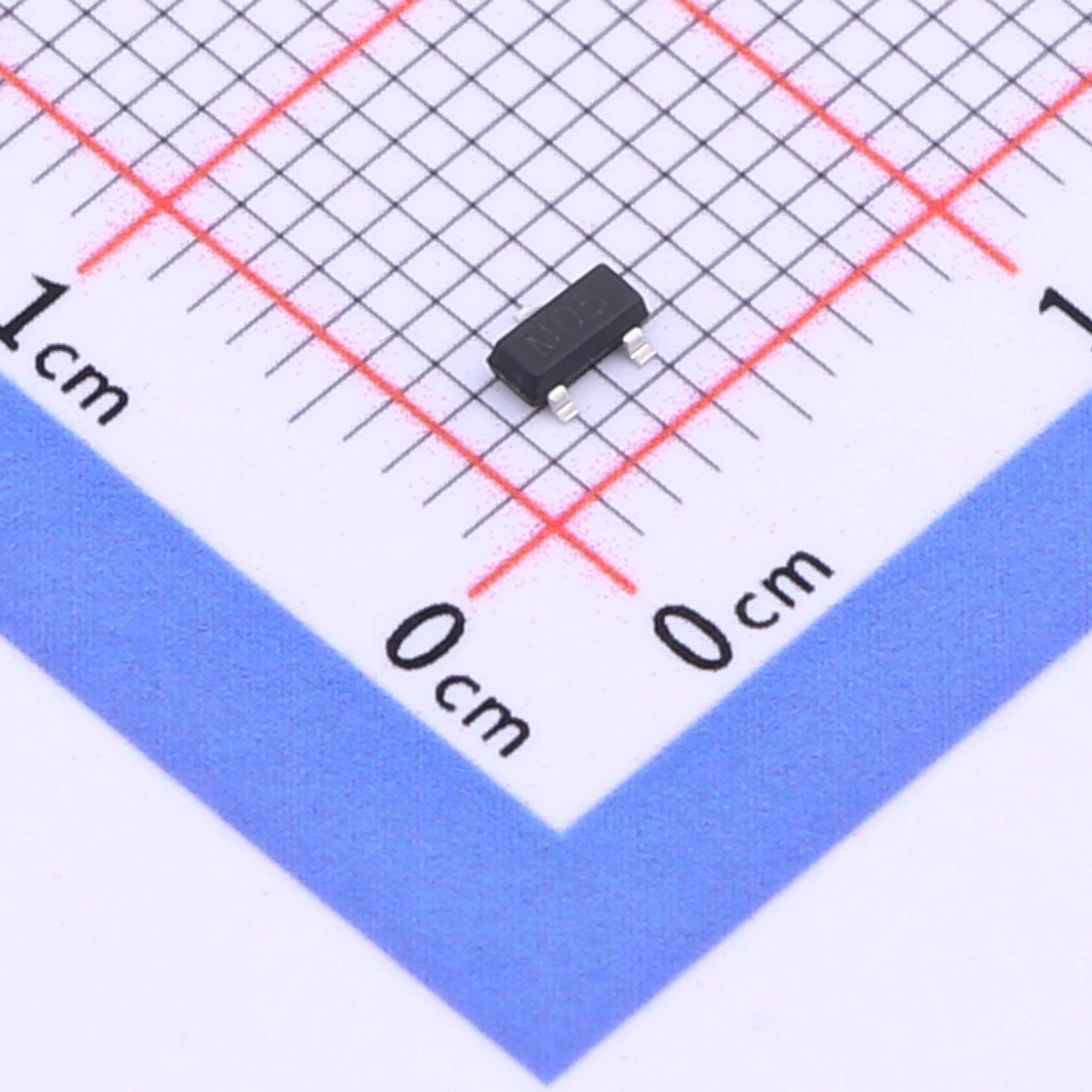

Dioda zabezpieczająca SM05 ESD SOT-23 VRWM(V)：5V VBR min(V)：6V IR(uA)：10μA VC(V)：9.8V CJ(pF)：300pF Package：SOT-23

Karta katalogowa 3D modelu

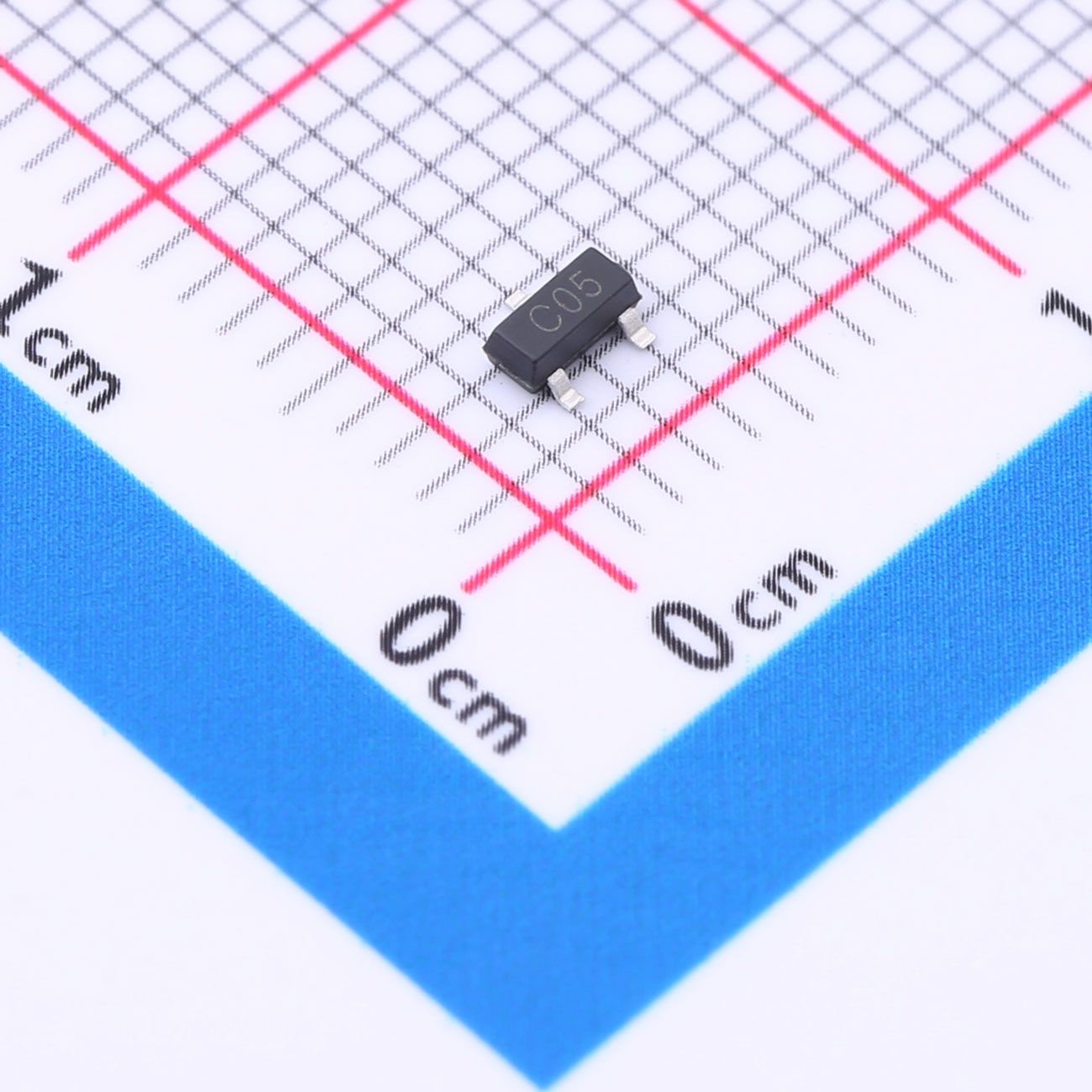

Dioda zabezpieczająca SM05C ESD SOT-23 VRWM(V)：5V VBR min(V)：6V IR(uA)：10μA VC(V)：18V CJ(pF)：200pF Package：SOT-23

AU0511P1 Dioda zabezpieczająca ESD SOD-323	5V	5.6V	1μA	9.5V	15	DFN1006
AZ5325-01F Urządzenia zabezpieczające ESD DFN1006	5V	6.0V	0.1μA	11V	0.45pF	DFN1006
AZC199-04 Urządzenia zabezpieczające przed wyładowaniami elektrostatycznymi SOD-523	5V	6V	1μA	15V	0.4pF	SOD-523
BTRD04A035 Dioda zabezpieczająca ESD DFN1006	5	8.4	0.1	10	18	DFN1006
BV-FA05UCA Urządzenia zabezpieczające ESD DFN1006	5V	6.0V	0.1μA	11V	0.45pF	DFN1006
CESD2510LC5VU Urządzenia zabezpieczające ESD DFN2510 CESD2510LC5VU	5V	6V	1μA	16V@5A	0.8pF	DFN2510
CESD882UC5VB Urządzenia zabezpieczające ESD DFN1006	5V	6.0V	0.1μA	11V	0.45pF	DFN1006
Dioda zabezpieczająca ESD SLPESD1LIN SOD-323 SLPESD1LIN	15V	17.1V	50nA	25V	17pF	SOD-323
Dioda zabezpieczająca ESD SLSOT05C SOT-23	5V	6V	1μA	7.4V	30pF	SOT-23
Dioda zabezpieczająca SD03 ESD SOD-323	3.3V	4V	40μA	14V	450pF	SOD-323
Dioda zabezpieczająca SD03C DFN1006	3.3V	4V	1mA	13V@20A	450pF	DFN1006
Dioda zabezpieczająca SD03C ESD SOD-323 SD03C	36V	40V	1μA	60V	35pF	SOD-323
Dioda zabezpieczająca SD05 ESD SOD-323	SOD-323
Dioda zabezpieczająca SD08C ESD SOD-323	8V	8.5V	2μA	24V	120pF	SOD-323
Dioda zabezpieczająca SD15C ESD SOD-323	15V	16.7V	1μA	38V	68pF	SOD-323
Dioda zabezpieczająca SD24C ESD SOD-323	24V	26.7V	1μA	52V	50pF	SOD-323
Dioda zabezpieczająca SD36C ESD SOD-323	36V	40V	1μA	75V	35pF	SOD-323
Dioda zabezpieczająca SM03 ESD SOT-23	3.3V	4V	40μA	7V	450pF	SOT-23
Dioda zabezpieczająca SM05 ESD SOT-23	5V	6V	10μA	9.8V	300pF	SOT-23
Dioda zabezpieczająca SM05C ESD SOT-23	5V	6V	10μA	18V	200pF	SOT-23
