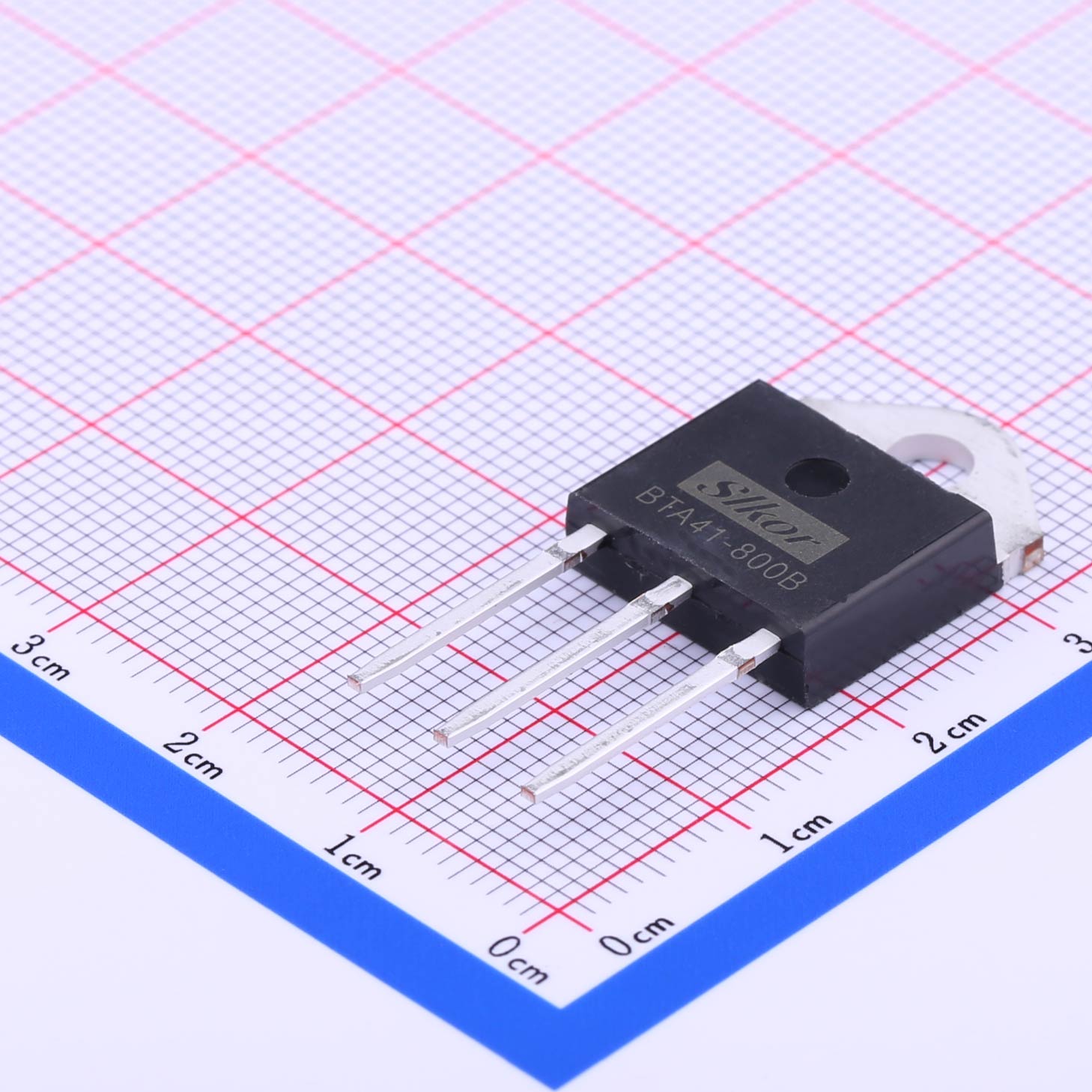

در کاربردهای برق شهری ۲۲۰ ولت AC، لوازم خانگی پرمصرف، تنظیم‌کننده‌های ولتاژ صنعتی، کنترل‌کننده‌های سرعت موتور و تجهیزات گرمایشی با دمای ثابت، الزامات سختگیرانه‌ای را بر دستگاه‌های سوئیچینگ از نظر تحمل ولتاژ، ظرفیت حمل جریان، پایداری تریگر و قابلیت اطمینان طولانی‌مدت تحمیل می‌کنند. ترایاک‌های کم‌مصرف مرسوم در شرایط بار سنگین دچار مشکل می‌شوند و مستعد خرابی، تریگر کاذب و افزایش بیش از حد دما هستند. Slkor BTA41-800B یک تریستور ترایاک چهار ربعی پرمصرف است که در بسته قدرت کلاسیک TO-3P قرار دارد. این تریستور با تحمل ولتاژ بالای ۸۰۰ ولت، قابلیت مدیریت جریان بالای ۴۰ آمپر و ویژگی‌های تریگر آستانه پایین و راه‌اندازی آسان، امکان کنترل دو طرفه بارهای AC را فراهم می‌کند و به عنوان یک جزء جایگزین اصلی داخلی برای لوازم خانگی پرمصرف و سیستم‌های کنترل الکترونیکی صنعتی کوچک تا متوسط ​​عمل می‌کند.

مشخصات کلیدی

نوع قطعه: ترایاک چهار ربعی ولتاژ اوج حالت خاموش تکراری (VDRM): 800 ولت RMS جریان حالت روشن (IT(RMS)): 40 آمپر حداکثر جریان تحریک گیت (IGT): 50 میلی آمپر ولتاژ تحریک گیت (VGT): 1.5 ولت بسته بندی: TO-3P

مزایای اصلی محصول

1. تحمل ولتاژ بالای ۸۰۰ ولت برای شرایط عملیاتی پیچیده برق شهری. BTA41-800B با داشتن ولتاژ تحمل بالای ۸۰۰ ولت در حالت خاموش، بسیار فراتر از ولتاژ عملیاتی مدارهای معمولی ۲۲۰ ولت است و حاشیه ولتاژ کافی را فراهم می‌کند. این دستگاه به طور موثری در برابر نوسانات شبکه، افزایش ناگهانی ولتاژ و تداخل ناشی از رعد و برق مقاومت می‌کند تا از خرابی دستگاه‌های ولتاژ بالا جلوگیری کند. این دستگاه با محیط‌های برق شهری و صنعتی خانگی بسیار سازگار است.
2. ظرفیت جریان بالای 40 آمپر برای رانندگی قدرتمند در بارهای سنگین این دستگاه دارای جریان RMS نامی 40 آمپر در حالت روشن برای عملکرد پایدار و طولانی مدت با بارهای پرقدرت است. این دستگاه به راحتی لوله‌های گرمایشی پرقدرت، فن‌های AC، موتورهای پمپ آب، آبگرمکن‌های فوری و سایر تجهیزات پرقدرت را راه‌اندازی می‌کند. این دستگاه هدایت جریان مداوم پایدار و مقاومت عالی در برابر نوسانات را ارائه می‌دهد و از خطاهایی مانند افت ولتاژ بیش از حد، فرار حرارتی و خرابی‌های مکرر سیستم در هنگام کار با بار سنگین جلوگیری می‌کند.
3. پارامترهای پایین تریگر، توسعه مدار جانبی را ساده می‌کنند. این ترایاک دارای ولتاژ تریگر معمولی تنها ۱.۵ ولت و حداکثر جریان تریگر ۵۰ میلی‌آمپر است. آستانه تریگر پایین آن، سازگاری گسترده‌ای را در درایو ارائه می‌دهد و امکان درایو مستقیم توسط MCUهای معمولی، اپتوکوپلرها و مدارهای تریگر را بدون مراحل تقویت‌کننده پیچیده فراهم می‌کند. با پشتیبانی از تریگر چهار ربعی، به هدایت یکنواخت در نیم سیکل‌های AC مثبت و منفی برای کنترل دقیق سوئیچینگ دست می‌یابد و دشواری طراحی سخت‌افزار و هزینه BOM را کاهش می‌دهد.
4. بسته قدرت TO-3P برای اتلاف حرارت برتر و قابلیت اطمینان بسته فلزی پرقدرت TO-3P، ناحیه اتلاف حرارت بزرگ و مقاومت حرارتی کم را فراهم می‌کند و می‌تواند مستقیماً با یک هیت سینک نصب شود. افزایش دما در طول عملیات با بار کامل طولانی مدت قابل کنترل است و عملکرد حرارتی بهتری نسبت به بسته‌های نصب سطحی استاندارد ارائه می‌دهد. این بسته از نظر مکانیکی مقاوم دارای عایق‌بندی خوب، مقاومت در برابر لرزش و خواص ضد پیری است که از عملیات مداوم صنعتی طولانی مدت و عمر مفید طولانی پشتیبانی می‌کند.
5. هدایت چهار ربعی برای کنترل متعادل و عملکرد ضد تداخل با عملکرد چهار ربعی بالغ، این دستگاه به هدایت دو جهته پایدار با عملکرد سوئیچینگ یکسان برای نیم سیکل‌های مثبت و منفی دست می‌یابد و کنترل شکل موج AC متعادل و پایدار را به ارمغان می‌آورد. این دستگاه دارای ایمنی قوی dV/dt است که خطرات ناشی از تحریک کاذب ولتاژ پایین و روشن شدن کاذب را تا حد زیادی کاهش می‌دهد و پایداری کلی مدار را بهبود می‌بخشد.
6. فرآیند داخلی بالغ برای کیفیت تولید انبوه پایدار BTA41-800B که بر اساس فرآیند تولید تریستور استاندارد Slkor ساخته شده است، سازگاری بالای دسته به دسته، تحمل پارامترهای دقیق و عملکرد عالی در کموتاسیون را ارائه می‌دهد. این یک جایگزین داخلی برای TRIAC های معادل وارداتی است که برای تولید با حجم بالا مناسب است. عرضه پایدار و هزینه رقابتی، نقاط ضعف صنعت از جمله زمان طولانی تحویل، قیمت بالا و کمبود عرضه برای قطعات وارداتی را کاهش می‌دهد.

فیلدهای برنامه اصلی

با بهره‌گیری از نقاط قوت ترکیبی ولتاژ بالا، ظرفیت جریان بالا، پایداری بالا و راه‌اندازی ساده، Slkor BTA41-800B به طور گسترده در سناریوهای متعدد کنترل جریان متناوب با توان بالا به کار گرفته می‌شود: آبگرمکن‌های برقی فوری، تجهیزات گرمایشی با توان بالا در دمای ثابت، ماژول‌های تنظیم ولتاژ AC صنعتی، سیستم‌های کنترل سرعت موتور AC، کنترل‌کننده‌های فن و پمپ آب، دستگاه‌های خانه هوشمند با توان بالا، لوازم خانگی کوچک تجاری، رله‌های حالت جامد، تجهیزات تنظیم توان روشنایی و سایر مدارهای کنترل فاز AC و سوئیچینگ بدون تماس.

توصیه‌های طراحی مهندسی

طراحی حرارتی : تحت شرایط عملیاتی با جریان بالای 40 آمپر، یک هیت سینک با مشخصات مناسب الزامی است. ساختار حرارتی کلی را بهینه کنید تا دمای محل اتصال دستگاه به شدت کنترل شود و از تخریب عملکرد یا آسیب دستگاه ناشی از قرار گرفتن طولانی مدت در معرض دمای بالا جلوگیری شود.

طراحی مدار درایو : یک مقاومت محدودکننده جریان را در حلقه گیت قرار دهید تا جریان تریگر را به طور دقیق تنظیم کند، از سوختن بیش از حد جریان گیت جلوگیری کند و سیگنال‌های تریگر پایدار و قابل اعتماد را تضمین کند.

محافظت در برابر بار القایی : هنگام راه‌اندازی بارهای القایی مانند موتورها و ترانسفورماتورها، یک مدار اسنابر RC نصب کنید تا از افزایش ناگهانی ولتاژ معکوس جلوگیری کرده و تحریک کاذب و خرابی را از بین ببرد.

طرح‌بندی برد مدار چاپی : مسیرهای اصلی تغذیه را پهن‌تر و ضخیم‌تر کنید تا امپدانس و تولید گرما در حلقه‌های جریان بالا کاهش یابد. حلقه‌های تغذیه را از مسیرهای سیگنال تحریک به صورت فیزیکی جدا کنید تا تداخل الکترومغناطیسی کاهش یابد و ایمنی سیستم در برابر نویز افزایش یابد.

خلاصه ای درباره محصول

Slkor BTA41-800B یک ترایاک بسته‌بندی شده TO-3P با کارایی بالا است که ولتاژ تحمل بالای 800 ولت، جریان نامی بالای 40 آمپر، آستانه تحریک پایین، اتلاف حرارت عالی و هدایت چهار ربعی پایدار را در خود جای داده است. این ترایاک که به طور خاص برای کاربردهای کنترل AC با توان بالا 220 ولت ساخته شده است، دارای درایو ساده، ظرفیت بار قوی، عملکرد قابل اعتماد و مقرون به صرفه بودن بالا می‌باشد. این ترایاک جایگزین ترجیحی داخلی برای ترایاک‌های وارداتی در لوازم خانگی پرقدرت، تنظیم ولتاژ صنعتی و کاربردهای کنترل موتور است.
