תיאור

תכונות

1. עיצוב סטנדרטי להגנה מפני מתח יתר חולף חד-כיווני בעל קו יחיד
2. דירוג הספק דופק שיא גבוה: 200W תחת צורת גל דופק של 10/1000μs; עד 1000W תחת דופק של 8/10μs
3. עמידות נמוכה בפני נחשולי מתח מצטברים לביצועים מצוינים במתח הידוק נמוך
4. פיזור הספק DC גבוה של 385mW בטמפרטורת סביבה של 25℃, עם מפרט ברור להפחתת הספק מעל 25℃

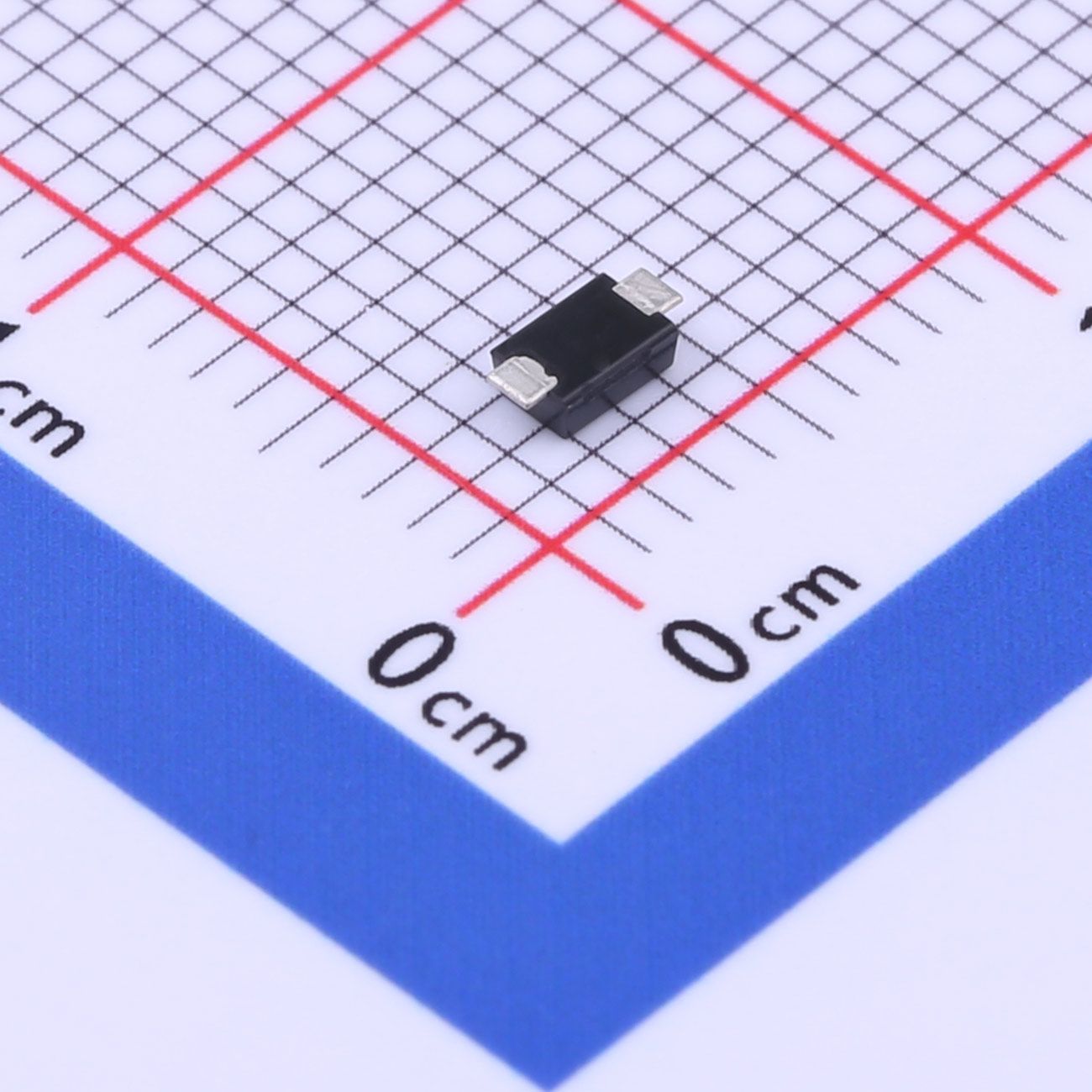

5. מארז דק סטנדרטי בעל פרופיל נמוך SOD-123FL, תואם להרכבת SMT אוטומטית
6. סבילות הלחמה בטמפרטורה גבוהה: עמידה בטמפרטורת מסוף של 260 ℃ למשך 10 שניות
7. טווח טמפרטורות רחב לחיבורי פעולה ואחסון: -55℃ ~ +150℃
8. פרמטרים ברורים של התנגדות תרמית (צומת לסביבה וצומת למוליך) לצורך התייחסות לתכנון תרמי
9. פס צבעוני מסומן על האריזה לזיהוי קוטביות הקתודה לזיהוי קל של פריסת המעגל המודפס
10. אריזת פלסטיק יצוקה תואמת RoHS, קלת משקל ומתאים לאריזת סרטים וגלילים בכמות גדולה
11. עקומות צורת גל פולס סטנדרטיות מלאות ועקומות אופייניות קיבוליות המסופקות לסימולציית מעגלים

היתרונות שלנו

1. מתאר דק במיוחד של SOD-123FL בעל פרופיל נמוך חוסך מקום בגובה המעגל המודפס, אידיאלי עבור מכשירים ניידים דקים
2. דירוגי הספק כפולים (10/1000μs ו-8/10μs) מכסים תרחישי נחשולי ברקים והפרעות בפולסים ארוכים
3. התנגדות נחשול נמוכה מדכאת ביעילות מתח הידוק שיורי כדי למנוע התמוטטות שבב IC
4. נתוני התנגדות תרמית מלאים ודירוגי הספק תומכים בתכנון מוצר אמין בטמפרטורה גבוהה
5. סימון קוטביות ברור מונע שגיאות התקנה הפוכה במהלך ייצור SMT
6. טווח טמפרטורות רחב מבטיח ביצועי הגנה יציבים עבור ציוד תעשייתי חיצוני ובטמפרטורה גבוהה
7. עמידות גבוהה לטמפרטורת הלחמה מתאימה לתהליכי הלחמה סטנדרטיים ללא עופרת בהזרמה חוזרת
8. שבב מיניאטורי קל משקל מפחית את משקל המוצר הכולל עבור מוצרי אלקטרוניקה לבישים ניידים
9. נתוני עקומת אופיינית מלאים מפשטים סימולציית מעגלים ותכנון אימות EMC
10. מארז סטנדרטי להרכבה משטחית התואם לכל מכונות ה-Pick-and-Place SMT המהירות הגבוהה הרגילות

נתונים מכאניים

1. סוג אריזה: מארז פלסטיק יצוק להרכבה משטחית SOD-123FL סטנדרטי של JEDEC

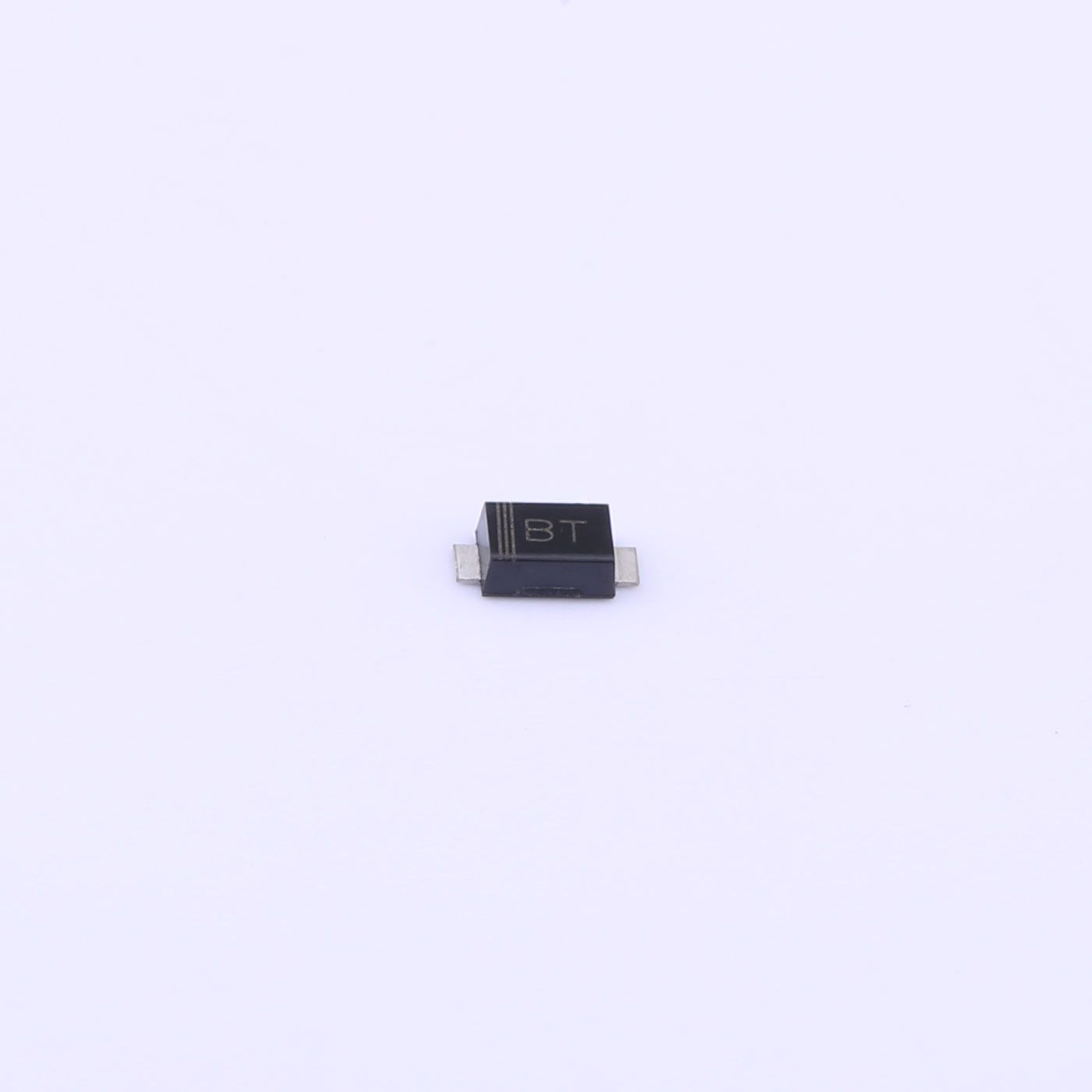

2. זיהוי קוטביות: פס צבע מסמן קצה קתודה
3. מצב הרכבה: ניתן להרכיב בכל כיוון על גבי המעגל המודפס
4. משקל החבילה: 0.02 גרם (0.006 אונקיות)
5. מידות קו מתאר (יחידה: מ"מ):
   • א: 3.58 (מינימום) ~ 3.72 (מקסימום), טיפוסי 3.65
   • ב: 2.72 ~ 2.78, טיפוסי 2.75
   • ג: 1.77 ~ 1.83, טיפוסי 1.80
   • D: 1.02 ~ 1.08, טיפוסי 1.05
   • E: 0.097 ~ 1.03, טיפוסי 1.00
   • H: 0.13 ~ 0.17, טיפוסי 0.15
   • L: 0.53 ~ 0.57, טיפוסי 0.55
6. מגבלת הלחמה: טמפרטורת מסוף מקסימלית 260℃ תוך 10 שניות
7. טווח טמפרטורות הפעלה ואחסון: -55℃ ~ +150℃
8. חומר אנקפסולציה: שבב סיליקון פסיבי מכוסה בפלסטיק יצוק מעכב בעירה

יישומים

• מוצרי אלקטרוניקה ניידים לצריכה: מעגלי ניהול צריכת חשמל של טלפונים ניידים, טאבלטים, מכשירים לבישים
• מעגלי ממשק אותות וחשמל למחשבים ניידים, שולחניים ומחשבים ציוד היקפי
• לוחות בקרה תעשייתיים, חיישנים וקווי אספקת חשמל במתח נמוך
• ציוד תקשורת, נתב, ממשקי העברת אותות מתג
• התקני שמע ווידאו, ממירים, מעגלי הנעת תצוגה
• מכשירי מדידה ידניים המופעלים על ידי סוללות
• כל המוצרים האלקטרוניים להרכבה משטחית הדורשים הגנה מפני נחשולי מתח חד כיווניים
• מעגלי אותות עזר במתח נמוך לרכב (בטווח טמפרטורות פעולה)
