توضیحات:

امکانات

1. طراحی استاندارد حفاظت اضافه ولتاژ گذرا تک خطی تک جهته
2. توان پالس اوج بالا: ۲۰۰ وات زیر شکل موج پالس ۱۰/۱۰۰۰ میکروثانیه؛ تا ۱۰۰۰ وات زیر پالس ۸/۱۰ میکروثانیه
3. مقاومت افزایشی کم در برابر موج‌های ناگهانی برای عملکرد عالی در ولتاژ کلمپ پایین
4. اتلاف توان DC بالا به میزان ۳۸۵ میلی‌وات در دمای محیط ۲۵ درجه سانتیگراد، با مشخصات افت توان واضح بالاتر از ۲۵ درجه سانتیگراد
5. بسته‌بندی نازک و کم‌حجم استاندارد SOD-123FL، سازگار با مونتاژ خودکار SMT
6. تحمل لحیم کاری در دمای بالا: تحمل دمای ترمینال 260 درجه سانتیگراد به مدت 10 ثانیه
7. محدوده دمای عملیاتی و نگهداری گسترده: -55℃ ~ +150℃
8. پارامترهای مقاومت حرارتی واضح (اتصال به محیط و اتصال به هادی) برای مرجع طراحی حرارتی
9. نوار رنگی مشخص شده روی بسته‌بندی برای شناسایی قطبیت کاتد و تشخیص آسان طرح PCB
10. کپسوله پلاستیکی قالب‌گیری شده مطابق با RoHS، سبک و مناسب برای بسته‌بندی انبوه نوار و حلقه
11. منحنی‌های شکل موج پالس استاندارد کامل و منحنی‌های مشخصه خازنی برای شبیه‌سازی مدار ارائه شده‌اند

مزایای ما

1. طراحی بسیار نازک SOD-123FL با ضخامت کم، باعث صرفه‌جویی در فضای ارتفاع PCB می‌شود و برای دستگاه‌های قابل حمل باریک ایده‌آل است.
2. توان پالس دوگانه (10/1000 میکروثانیه و 8/10 میکروثانیه) سناریوهای تداخل پالس طولانی و موج صاعقه را پوشش می‌دهد.
3. مقاومت کم در برابر موج ضربه، ولتاژ کلمپ باقیمانده را به طور موثری سرکوب می‌کند تا از خرابی تراشه IC جلوگیری شود.
4. داده‌های کامل مقاومت حرارتی و توان نامی، طراحی محصول قابل اعتماد در دمای بالا را پشتیبانی می‌کنند.
5. علامت‌گذاری واضح قطبیت از خطاهای نصب معکوس در طول تولید SMT جلوگیری می‌کند.
6. محدوده دمایی وسیع، عملکرد حفاظتی پایدار را برای تجهیزات صنعتی در فضای باز و دمای بالا تضمین می‌کند.
7. مقاومت بالا در برابر دمای لحیم کاری، با فرآیندهای لحیم کاری استاندارد بدون سرب سازگار است.
8. تراشه مینیاتوری سبک وزن، وزن کلی محصول را برای لوازم الکترونیکی پوشیدنی دستی کاهش می‌دهد
9. داده‌های کامل منحنی مشخصه، شبیه‌سازی مدار و طراحی تأیید EMC را ساده می‌کند.
10. بسته‌بندی استاندارد نصب سطحی سازگار با تمام دستگاه‌های پرسرعت SMT رایج

داده های مکانیک

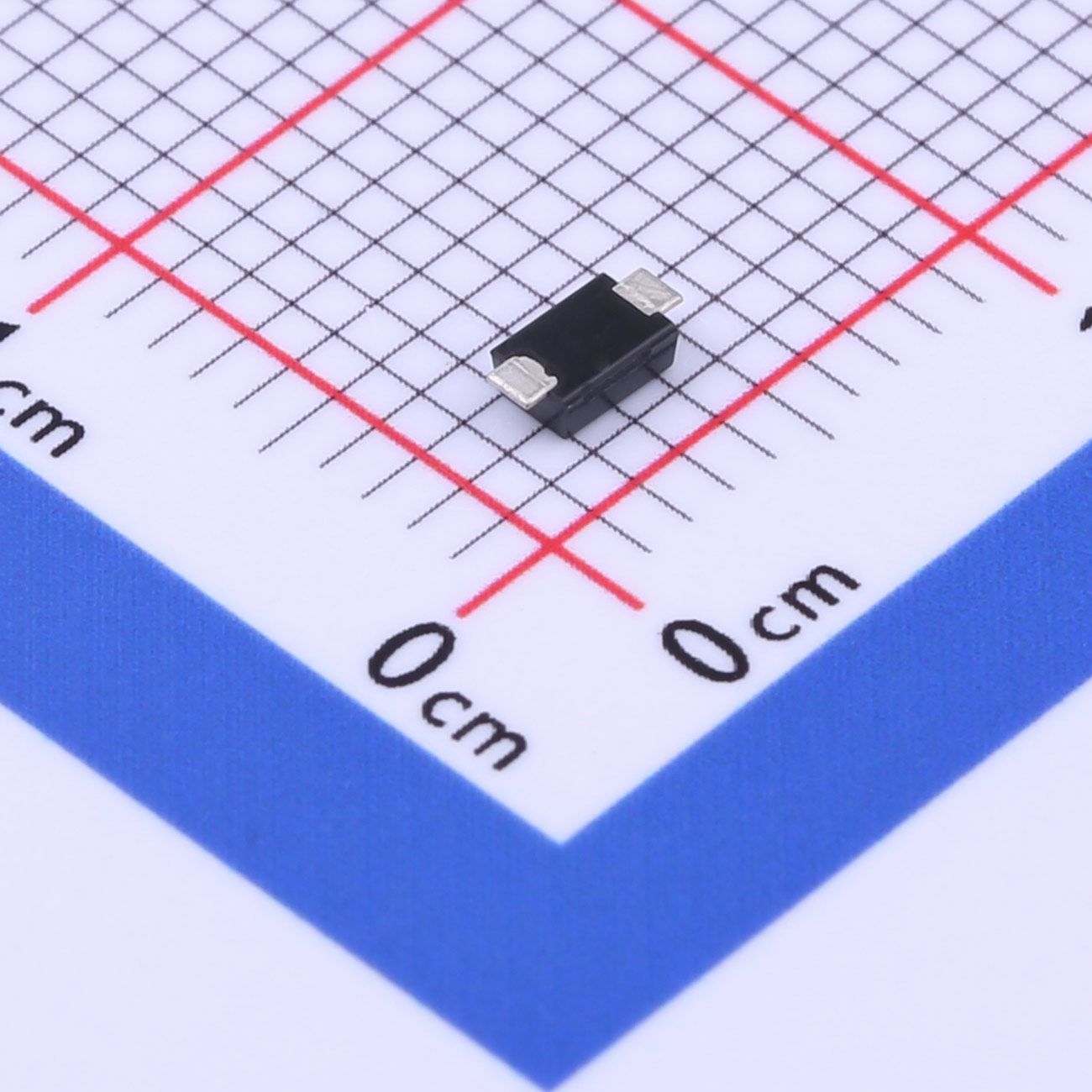

1. نوع بسته‌بندی: بسته‌بندی نصب سطحی پلاستیکی قالب‌گیری شده استاندارد JEDEC SOD-123FL

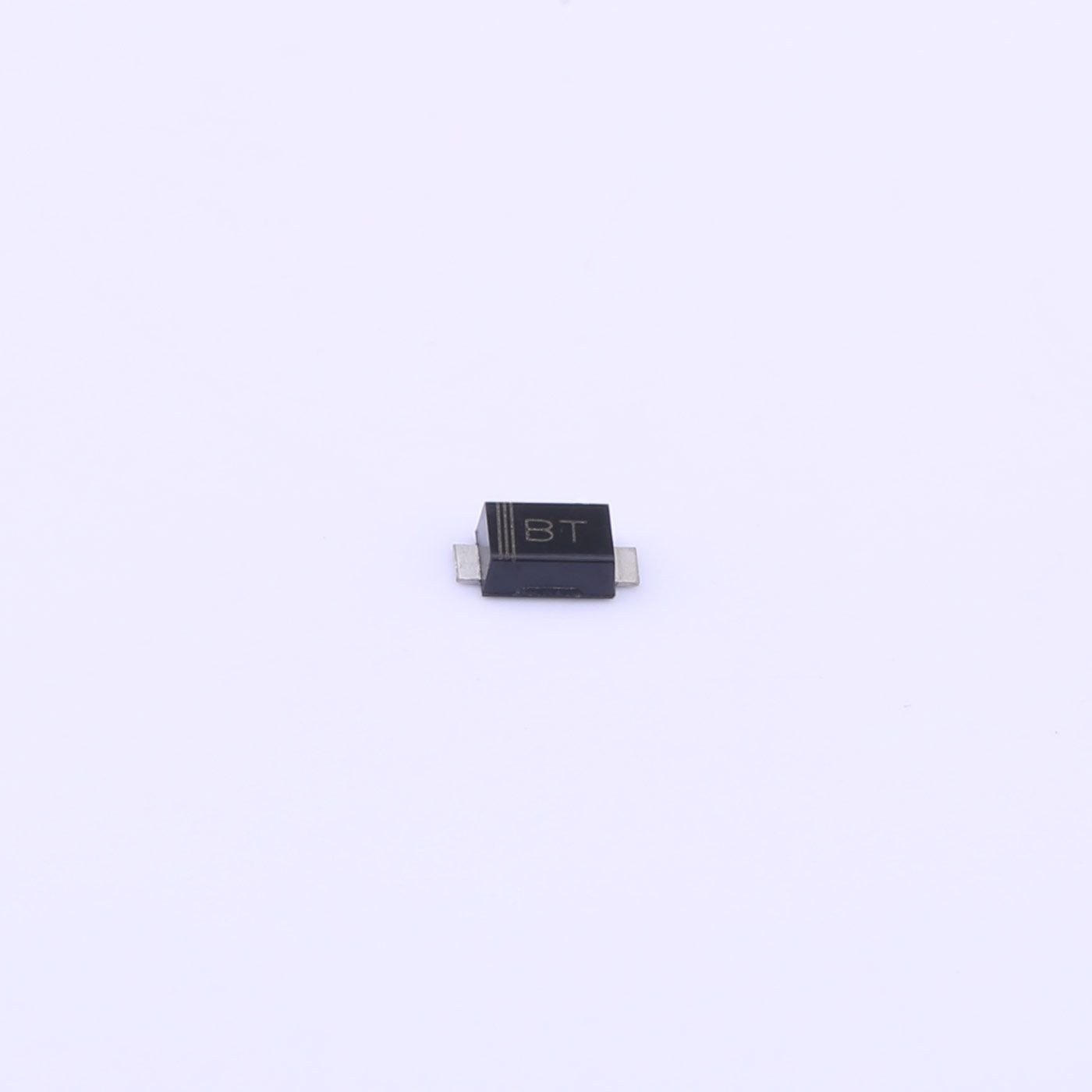

2. شناسایی قطبیت: نوار رنگی، ترمینال کاتد را نشان می‌دهد
3. حالت نصب: قابل نصب در هر جهتی روی PCB
4. وزن بسته‌بندی: ۰.۰۲ گرم (۰.۰۰۶ اونس)
5. ابعاد کلی (واحد: میلی‌متر):
   • الف) ۳.۵۸ (حداقل) ~ ۳.۷۲ (حداکثر)، نوع ۳.۶۵
   • ب: ۲.۷۲ ~ ۲.۷۸، نوع ۲.۷۵
   • ج: ۱.۷۷ ~ ۱.۸۳، نوع ۱.۸۰
   • D: 1.02 ~ 1.08، نوع 1.05
   • E: 0.097 ~ 1.03، نوع 1.00
   • ح: 0.13 ~ 0.17، نوع 0.15
   • L: 0.53 ~ 0.57، نوع 0.55
6. محدودیت لحیم کاری: حداکثر دمای ترمینال ۲۶۰ درجه سانتیگراد در عرض ۱۰ ثانیه
7. محدوده دمای کارکرد و نگهداری: -55℃ ~ +150℃
8. جنس کپسوله‌سازی: تراشه سیلیکونی غیرفعال پوشیده شده با پلاستیک قالب‌گیری شده مقاوم در برابر شعله

اپلیکیشن‌ها

• لوازم الکترونیکی قابل حمل مصرفی: مدارهای مدیریت انرژی تلفن‌های همراه، تبلت‌ها، پوشیدنی‌ها
• مدارهای رابط سیگنال و تغذیه نوت‌بوک، کامپیوتر رومیزی و دستگاه‌های جانبی
• بردهای کنترل صنعتی، سنسورها و خطوط تغذیه ولتاژ پایین
• تجهیزات ارتباطی، روتر، رابط‌های انتقال سیگنال سوئیچ
• دستگاه‌های صوتی و تصویری، گیرنده‌های دیجیتال، مدارهای راه‌انداز نمایشگر
• ابزارهای اندازه‌گیری دستی باتری‌دار
• تمام محصولات الکترونیکی نصب سطحی که نیاز به محافظت در برابر نوسانات یک طرفه دارند
• مدارهای سیگنال کمکی ولتاژ پایین خودرو (در محدوده دمای عملیاتی)
