Slkor TVS 다이오드 SMBJ28CA

전자 기기가 점점 더 복잡해지고 과도 전압 위협이 더욱 심각해짐에 따라 과도 전압 억제 다이오드(TVS 다이오드)는 회로 보호에서 점점 더 중요한 역할을 합니다. TVS 다이오드 시리즈의 뛰어난 제품인 SMBJ28CA는 양방향 보호, 고성능 사양 및 광범위한 응용 시나리오를 제공하여 회로 안전을 위한 포괄적인 업그레이드를 제공합니다. 이 기사에서는 SMBJ28CA를 자세히 분석하고 혁신적인 관점에서 회로 보호에서 고유한 장점과 응용 가능성을 살펴봅니다.

1. SMBJ28CA의 핵심 매개변수

극성: 양방향

SMBJ28CA는 양방향 극성 설계를 특징으로 하며, 이는 양(+) 및 음(-) 방향 모두에서 과도 과전압을 효과적으로 억제하여 회로에 대한 보다 포괄적인 보호 기능을 제공합니다.

역방향 작동 전압(Vrwm): 28V

이것은 SMBJ28CA가 고장 없이 견딜 수 있는 최대 역전압입니다. 정상적인 작동 전압에서 SMBJ28CA는 안정을 유지하여 회로가 제대로 작동하도록 합니다.

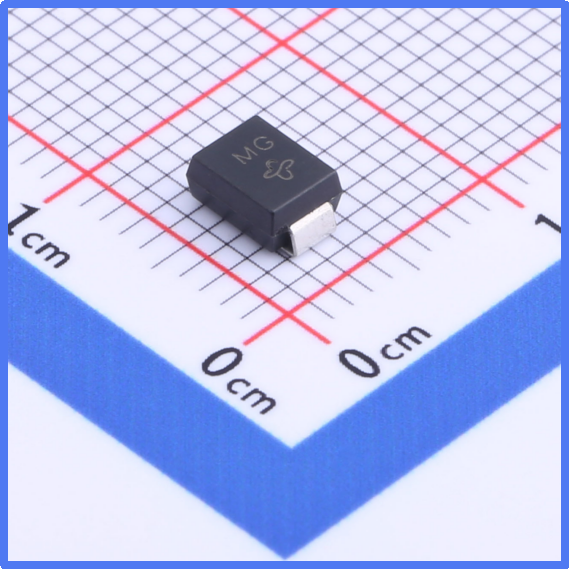

Slkor 과도 보호 다이오드 SMBJ28CA 제품 사진

파괴전압(최소/최대): 31.1V ~ 35.8V

SMBJ28CA는 비교적 넓은 항복 전압 범위를 가지고 있어 과도 전압이 위험 수준에 도달할 때 신속하고 효과적으로 과전압을 억제하여 회로 손상을 방지합니다. 넓은 항복 전압 범위는 다이오드의 적응성과 신뢰성을 향상시킵니다.

역방향 누설 전류(Ir): 5μA

매우 낮은 역방향 누설 전류는 정상적인 회로 작동을 방해하는 요소를 줄여 전반적인 회로 효율성과 안정성을 향상시킵니다.

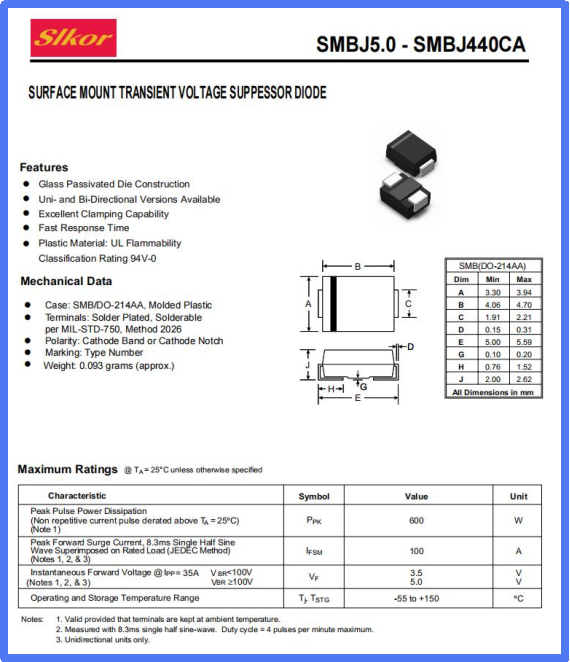

Slkor 과도 보호 다이오드 SMBJ28CA 사양

피크 펄스 전류(Ipp) @ 10/1000μs: 13.2A

SMBJ28CA는 13.2/10μs 펄스 폭에서 최대 1000A의 피크 펄스 전류를 처리할 수 있어 탁월한 과도 전류 처리 성능을 보여주고 회로에 강력한 보호 기능을 제공합니다.

최대 클램핑 전압: 45.4V

과도 과전압이 발생하는 경우 SMBJ28CA는 전압을 신속히 안전한 수준(최대 45.4V)으로 고정하여 후속 회로 구성 요소가 손상되지 않도록 보장합니다.

피크 펄스 전력(Ppp) @ 10/1000μs: 600W

SMBJ28CA는 600/10μs 펄스 폭에서 최대 1000W의 피크 펄스 전력을 견딜 수 있어 과도 전력을 처리하는 뛰어난 능력을 입증하고 회로에 대한 보다 안정적인 보호 기능을 제공합니다.

Slkor 과도 보호 다이오드 SMBJ28CA의 매개변수

2. SMBJ28CA의 양방향 보호는 어떻게 작동합니까?

SMBJ28CA 과도 전압 억제 다이오드의 양방향 보호 기능은 고유한 양방향 극성 설계를 통해 구현됩니다. 이 설계를 통해 SMBJ28CA는 양방향 과도 과전압에 효과적으로 대응하고 억제하여 회로 손상을 방지할 수 있습니다.

구체적으로 SMBJ28CA는 31.1V~35.8V의 넓은 파괴 전압 범위를 가지고 있습니다. 즉, 회로의 전압이 이 범위를 초과하면 SMBJ28CA가 작동을 시작하여 과전압을 접지로 유도하고 회로의 다른 구성 요소를 보호합니다. 특히 이 파괴 전압 범위는 양방향이므로 과전압이 양수 방향이든 음수 방향이든 SMBJ28CA가 응답합니다.

또한, SMBJ28CA는 45.4V의 높은 클램핑 전압을 제공합니다. 과도 과전압이 다이오드의 항복 전압 범위를 초과하면 SMBJ28CA는 이를 클램핑 전압 아래로 신속하게 클램핑하여 회로의 다른 부품이 과전압으로 인해 손상되지 않도록 합니다. 이 클램핑 전압 기능은 양방향으로 작동하여 SMBJ28CA가 과전압이 양(+)이든 음(-)이든 양방향으로 과전압을 안전한 범위로 효과적으로 클램핑할 수 있음을 의미합니다.

따라서 회로에서 과도 과전압이 양 또는 음의 방향으로 나타나면 SMBJ28CA는 신속하게 대응하여 안전한 범위 내에서 억제하여 회로를 손상으로부터 보호합니다. 이 양방향 보호 기능은 SMBJ28CA를 복잡한 회로 환경에서 다양한 과도 전압 위협에 더 잘 적응시켜 안정적인 회로 작동을 위한 신뢰할 수 있는 보호 기능을 제공합니다.
