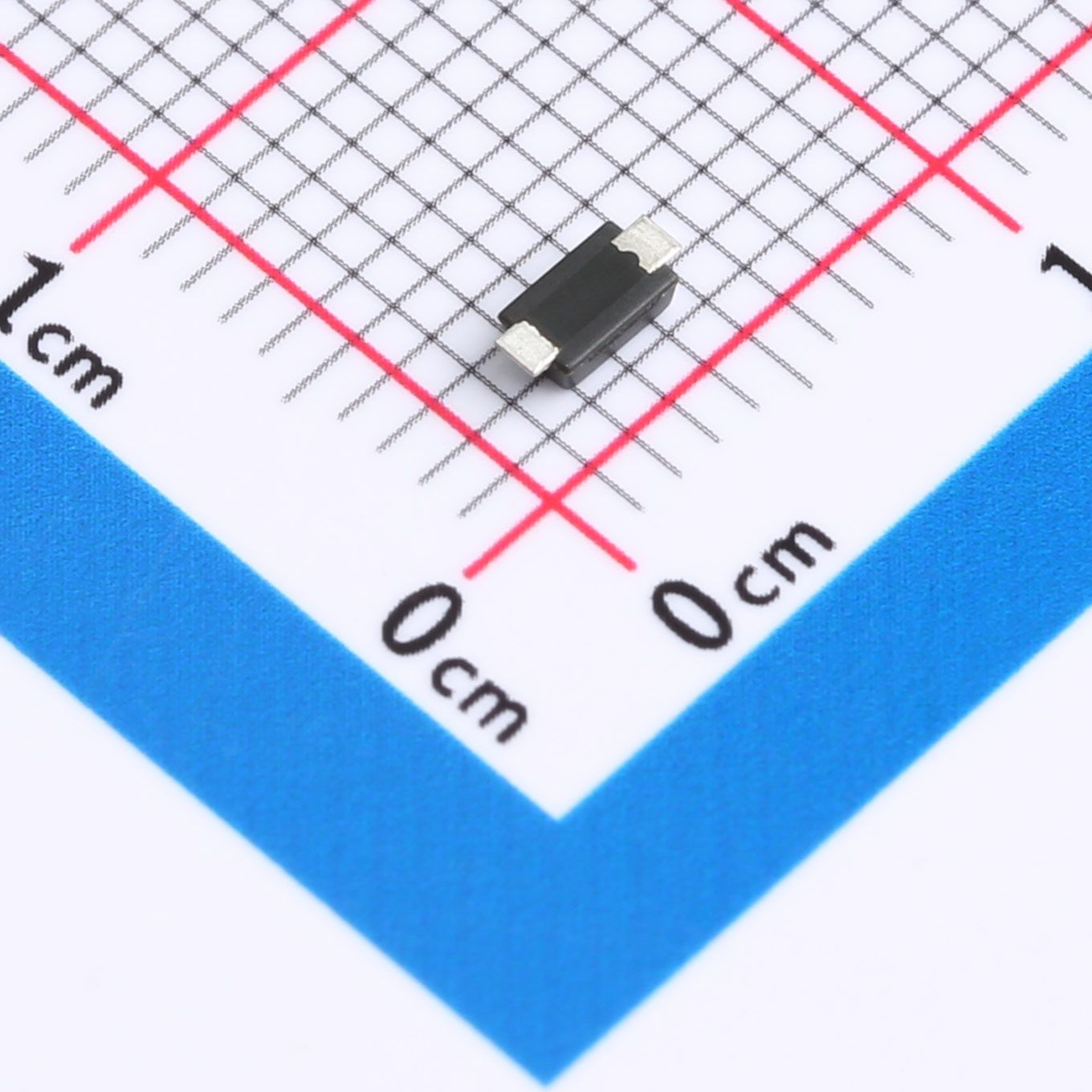

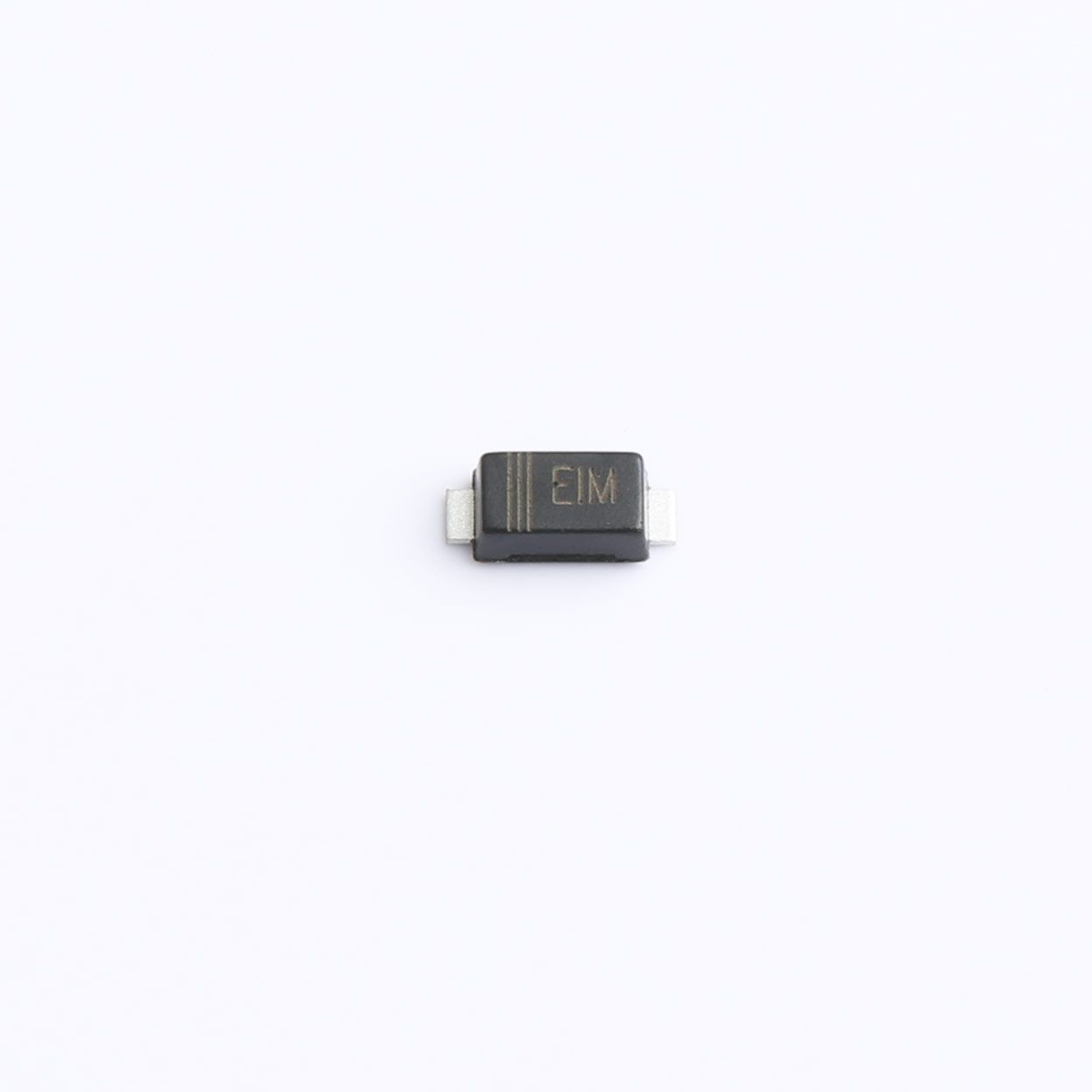

Dioda TVS M4SMF15A SOD-123FL
M4SMF15A to jednokierunkowa dioda TVS do montażu powierzchniowego w obudowie SOD-123FL. Zapewnia ona moc szczytową impulsu 4500 W przy przebiegu udarowym 8/20 μs, co jest powszechnie stosowane do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi (ESD), wyładowaniami atmosferycznymi i przepięciami przejściowymi.
OPIS
M4SMF15A to jednokierunkowa dioda TVS do montażu powierzchniowego w obudowie SOD-123FL. Zapewnia ona moc szczytową impulsu 4500 W przy przebiegu udarowym 8/20 μs, co jest powszechnie stosowane do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi (ESD), wyładowaniami atmosferycznymi i przepięciami przejściowymi.
Udogodnienia
- Moc szczytowa impulsu 4500 W przy przebiegu udarowym 8/20 μs
- VRWM=15V; VBR: 16.7 V ~ 18.5 V przy 1 mA; IR≤1μA przy 15V; VC=26 V przy 220 A
- Ultraszybki czas reakcji poniżej 1ps i konstrukcja o niskiej indukcyjności
- Doskonała wydajność zaciskania napięcia przejściowego
- Obudowa SMD o niskim profilu, odpowiednia do montażu powierzchniowego
Nasze atuty
- Wysoka zdolność radzenia sobie z przepięciami 4500 W w przypadku poważnych scenariuszy ochrony przed przepięciami
- Szybka reakcja skutecznie tłumi nagłe skoki napięcia
- Kompaktowy rozmiar pozwala zaoszczędzić miejsce na płytce PCB w przypadku urządzeń miniaturowych
- Bardzo niski prąd upływu zmniejsza straty mocy w trybie czuwania
- Standardowe pakowanie taśm i rolek obsługuje automatyczną produkcję SMT
Dane mechaniczne
- Opakowanie: SOD-123FL, formowane tworzywo sztuczne o klasie ognioodporności UL94V-0
- Kolorowy pasek oznacza zacisk katody
- Przybliżona waga pojedynczej sztuki: 0.07 g
- Temperatura robocza złącza: -55℃ ~ +125℃; Temperatura przechowywania: -55℃ ~ +150℃
- Spełnia wymagania MSL 1 dotyczące wrażliwości na wilgoć
Zastosowania
Systemy komputerowe, urządzenia gospodarstwa domowego, moduły wejściowe wideo, elektronika samochodowa, systemy sterowania przemysłowego i sprzęt komunikacyjny
