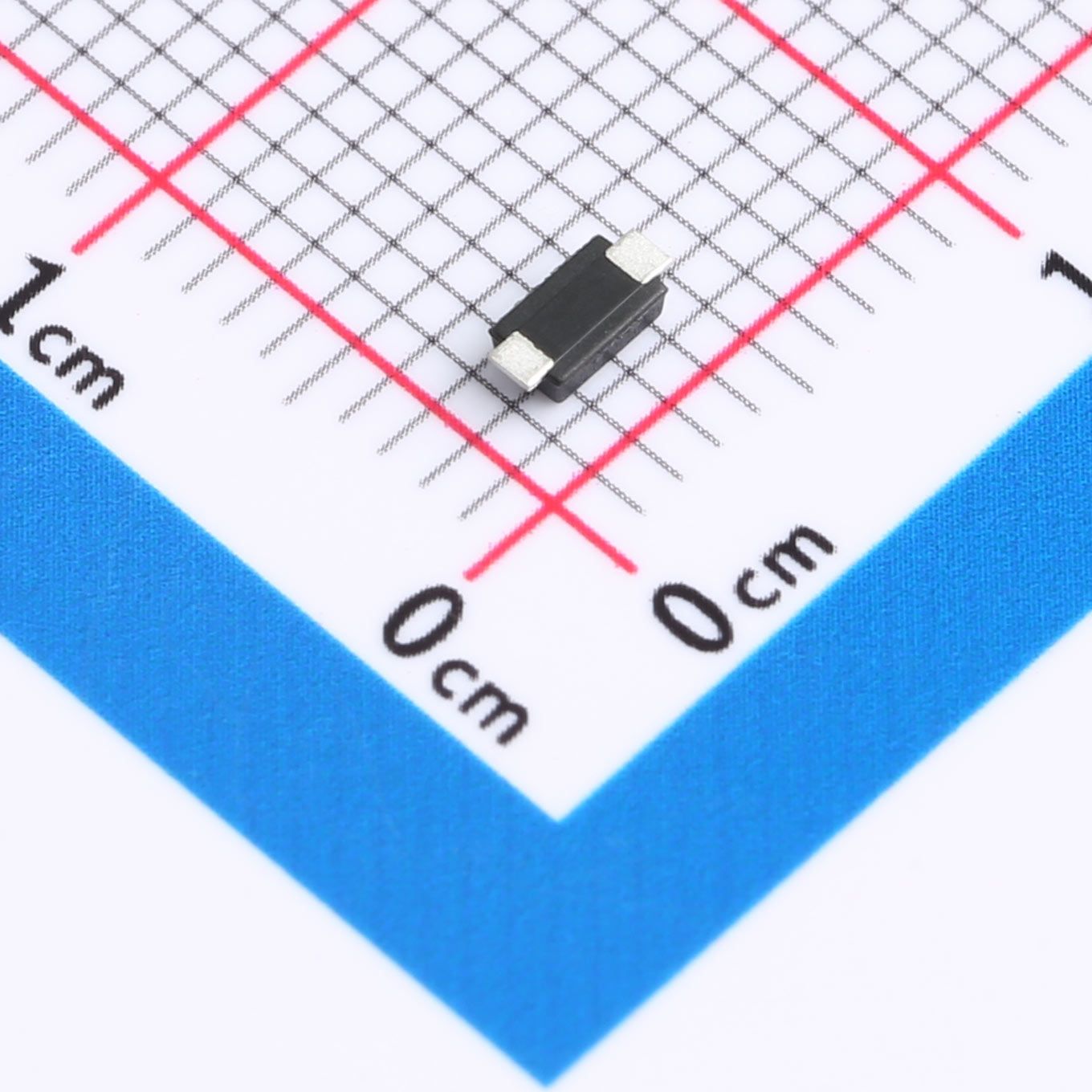

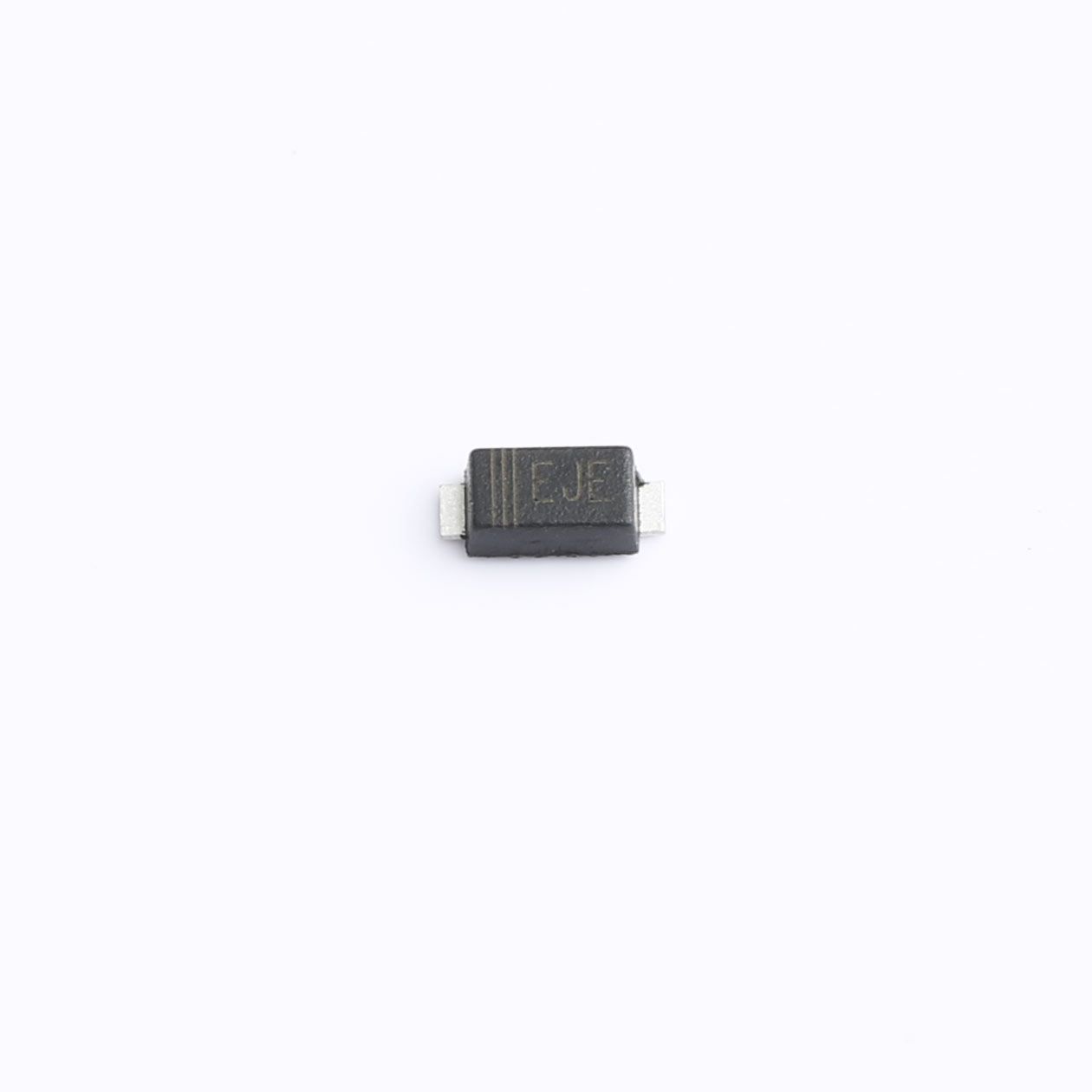

Dioda TVS M4SMF26A SOD-123FL
M4SMF26A to jednokierunkowy tłumik przepięć (TVS) do montażu powierzchniowego, w obudowie SOD-123FL. Moc znamionowa impulsu wynosi 4500 W przy przebiegu udarowym 8/20 μs. Jest on szeroko stosowany do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi (ESD), przepięciami piorunowymi i przepięciami przejściowymi.
OPIS
M4SMF26A to jednokierunkowy tłumik przepięć (TVS) do montażu powierzchniowego, w obudowie SOD-123FL. Moc znamionowa impulsu wynosi 4500 W przy przebiegu udarowym 8/20 μs. Jest on szeroko stosowany do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi (ESD), przepięciami piorunowymi i przepięciami przejściowymi.
Udogodnienia
- Moc szczytowa impulsu 4500 W dla standardowego kształtu fali udarowej 8/20 μs
- Parametry elektryczne: VRWM=26 V, VBR=28.9~31.9 V @ 1 mA, IR≤1 μA @ 26 V, VC=44 V @ 80 A
- Niezwykle szybki czas reakcji poniżej 1ps i konstrukcja o niskiej indukcyjności
- Doskonała wydajność zaciskania napięcia w celu tłumienia przepięć
- Obudowa SMD o niskim profilu, odpowiednia do montażu powierzchniowego
Nasze atuty
- Wysoka moc udarowa zapewnia niezawodną ochronę przed silnymi impulsami przejściowymi
- Szybka reakcja skutecznie tłumi nagłe skoki napięcia i chroni wrażliwe komponenty
- Kompaktowy rozmiar pozwala zaoszczędzić miejsce na płytce PCB w przypadku miniaturowych urządzeń elektronicznych
- Bardzo niski prąd upływu zmniejsza zużycie energii w trybie czuwania
- Standardowe pakowanie taśm i rolek jest w pełni kompatybilne z automatyczną, szybką produkcją SMT
Dane mechaniczne
- Opakowanie: SOD-123FL, formowane tworzywo sztuczne o klasie ognioodporności UL94V-0
- Kolorowy pasek oznacza zacisk katody
- Przybliżona waga pojedynczej sztuki: 0.07 g
- Temperatura robocza złącza: -55℃ ~ +125℃; Temperatura przechowywania: -55℃ ~ +150℃
- Spełnia wymagania MSL 1 dotyczące wrażliwości na wilgoć
- Zaciski lutowane są zgodne z normami lutowania MIL-STD-750
Zastosowania
Systemy komputerowe, urządzenia gospodarstwa domowego, moduły wejściowe wideo, elektronika samochodowa, sprzęt lotniczy i kosmiczny, urządzenia telekomunikacyjne i inteligentne systemy sterowania
