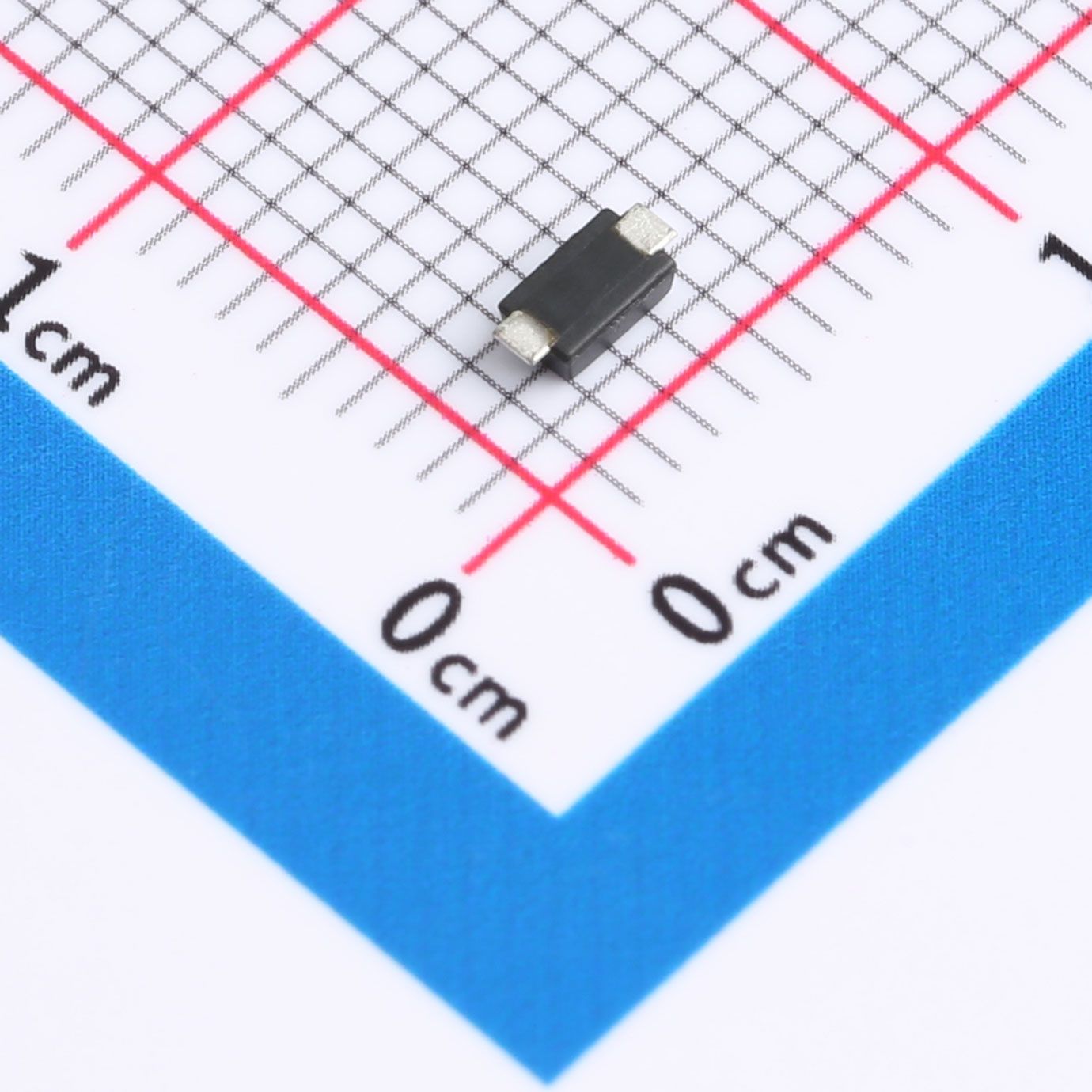

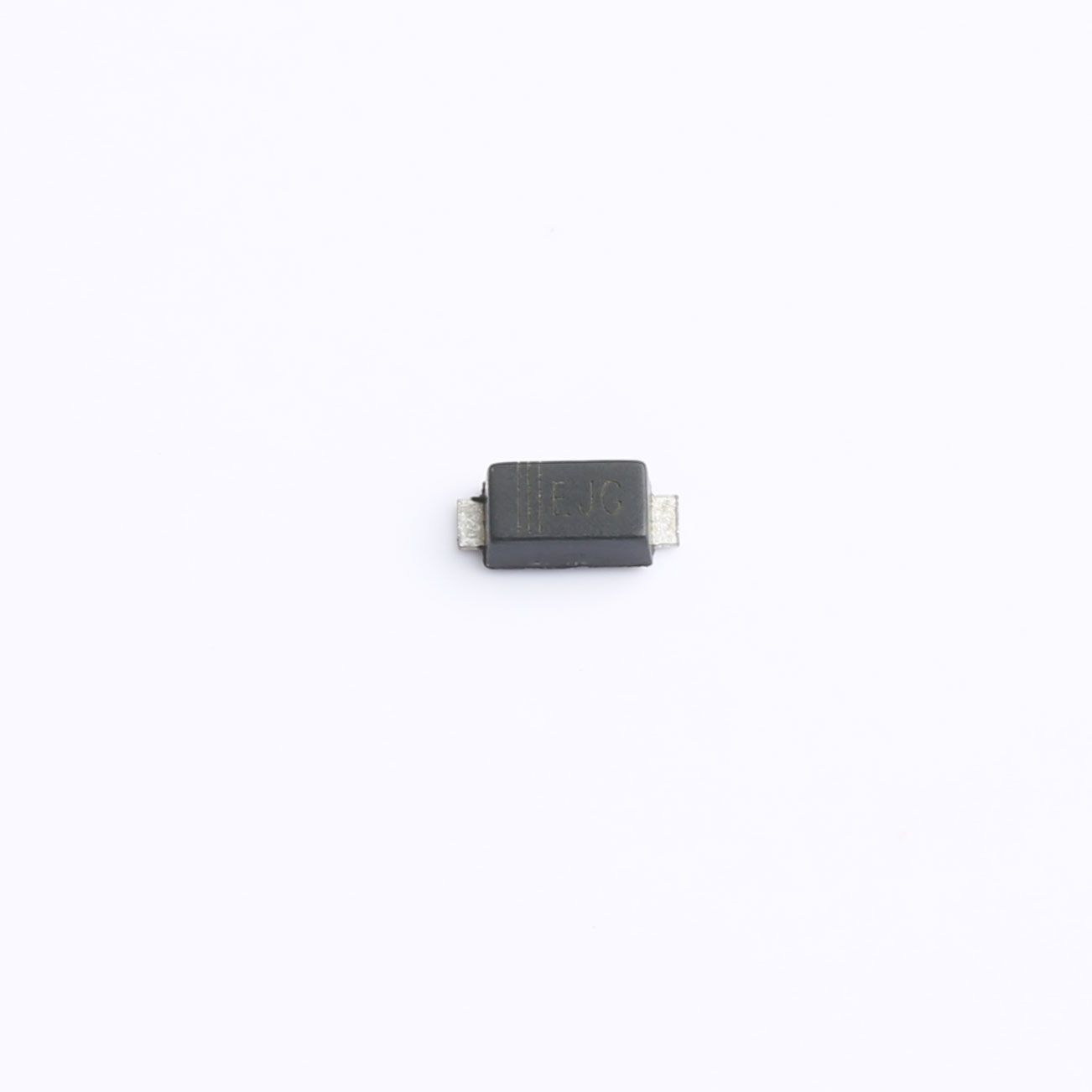

Dioda TVS M4SMF28A SOD-123FL
M4SMF28A to jednokierunkowy tłumik przepięć (TVS) do montażu powierzchniowego, w obudowie SOD-123FL. Charakteryzuje się mocą szczytową impulsu 4500 W przy przebiegu udarowym 8/20 μs i jest szeroko stosowany do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi, przepięciami piorunowymi i przepięciami przejściowymi.
OPIS
M4SMF28A to jednokierunkowy tłumik przepięć (TVS) do montażu powierzchniowego, w obudowie SOD-123FL. Charakteryzuje się mocą szczytową impulsu 4500 W przy przebiegu udarowym 8/20 μs i jest szeroko stosowany do ochrony obwodów elektronicznych przed wyładowaniami elektrostatycznymi, przepięciami piorunowymi i przepięciami przejściowymi.
Udogodnienia
- Moc szczytowa impulsu 4500 W dla standardowego kształtu fali udarowej 8/20 μs
- Parametry elektryczne: VRWM=28 V, VBR=31.1 V~34.4 V @ 1 mA, IR≤1 μA @ 28 V, VC=48 V @ 80 A
- Ultraszybki czas reakcji poniżej 1 ps i konstrukcja o niskiej indukcyjności
- Doskonała wydajność w zakresie zaciskania napięcia przejściowego
- Obudowa SMD o niskim profilu, idealna do montażu powierzchniowego
Nasze atuty
- Wysoka moc udarowa zapewnia niezawodną ochronę przed silnymi impulsami przejściowymi
- Szybka reakcja szybko ogranicza skoki napięcia i zabezpiecza wrażliwe podzespoły elektroniczne
- Kompaktowa obudowa skutecznie oszczędza miejsce na płytce PCB w przypadku urządzeń miniaturowych
- Bardzo niski prąd upływu zmniejsza zużycie energii w trybie czuwania
- Standardowe pakowanie taśm i rolek jest w pełni kompatybilne z automatyczną, szybką produkcją SMT
Dane mechaniczne
- Opakowanie: SOD-123FL, formowane tworzywo sztuczne o klasie ognioodporności UL94V-0
- Do oznaczenia zacisku katody zastosowano pasek kolorowy
- Waga pojedynczej jednostki: około 0.07 g
- Temperatura robocza złącza: -55℃ ~ +125℃; Temperatura przechowywania: -55℃ ~ +150℃
- Zgodny z normą MSL 1 dotyczącą wrażliwości na wilgoć
- Zaciski lutowane spełniają wymagania dotyczące lutowania MIL-STD-750
Zastosowania
Systemy komputerowe, urządzenia gospodarstwa domowego, moduły wejściowe wideo, elektronika samochodowa, sprzęt lotniczy i kosmiczny, urządzenia telekomunikacyjne i inteligentne systemy sterowania
