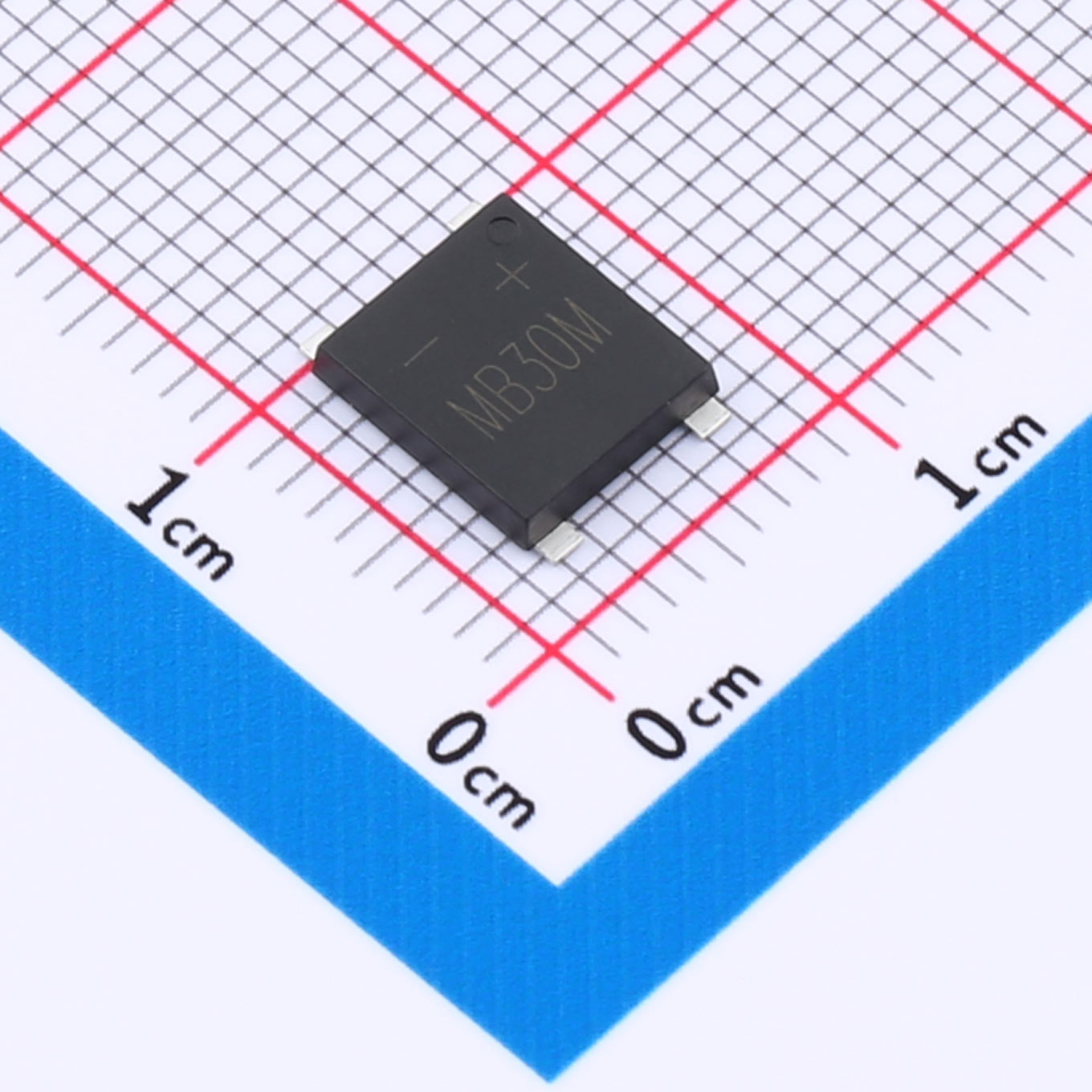

วงจรเรียงกระแสแบบบริดจ์ Slkor MSB30M: วงจรเรียงกระแสแบบบริดจ์เฟสเดียว ติดตั้งบนพื้นผิว 3A 1000V

ในวงจรแปลงไฟ AC เป็น DC กำลังต่ำและปานกลาง เช่น แหล่งจ่ายไฟเครื่องใช้ไฟฟ้าภายในบ้าน วงจรขับ LED วงจรชาร์จแบตเตอรี่ และระบบวงจรอื่นๆ วงจรเรียงกระแสแบบบริดจ์ทำหน้าที่หลักในการแปลงไฟ AC เป็นไฟ DC วงจรเรียงกระแสแบบบริดจ์ชนิดติดตั้งบนพื้นผิว (SMD) ได้กลายเป็นตัวเลือกหลักสำหรับการออกแบบแหล่งจ่ายไฟขนาดกะทัดรัด เนื่องจากมีขนาดเล็กและสามารถประกอบได้โดยอัตโนมัติ Skor MSB30M เป็นวงจรเรียงกระแสแบบบริดจ์ชนิดติดตั้งบนพื้นผิวแบบเฟสเดียวจากซีรี่ส์ MSB30 มีกระแสเรียงกระแสเฉลี่ยไปข้างหน้า 3A และแรงดันไฟย้อนกลับสูงสุด 1000V พร้อมความทนทานต่อกระแสไฟกระชากที่ดีเยี่ยม การรั่วไหลย้อนกลับต่ำ และคุณลักษณะการทำงานในช่วงอุณหภูมิที่กว้าง การใช้โครงสร้างฟูลบริดจ์แบบรวมและแพ็คเกจ SMD ขนาดกะทัดรัด ช่วยลดความซับซ้อนของเค้าโครงวงจรได้อย่างมีประสิทธิภาพและเหมาะกับสถานการณ์การเรียงกระแสกำลังต่ำและปานกลางต่างๆ

1. พารามิเตอร์หลักของผลิตภัณฑ์

• ประเภทอุปกรณ์: วงจรเรียงกระแสแบบบริดจ์เฟสเดียว
• กระแสไฟฟ้าเฉลี่ยที่แก้ไขแล้ว (IF(AV), เฟสเดียวครึ่งคลื่น 60Hz, โหลดตัวต้านทานหรือตัวเหนี่ยวนำ): 3A
• แรงดันย้อนกลับสูงสุดซ้ำ (VRRM): 1000V
• กระแสไฟกระชากสูงสุด (IFSM, คลื่นครึ่งไซน์เดี่ยว 8.3 มิลลิวินาที, วิธีมาตรฐาน JEDEC): 80 แอมป์
• ช่วงอุณหภูมิการทำงานของจุดเชื่อมต่อ: -55℃ ถึง +150℃
• บรรจุภัณฑ์: แพ็คเกจแบบติดตั้งบนพื้นผิว MSB

2. คุณสมบัติหลักของผลิตภัณฑ์

2.1 กระแสไฟฟ้าพิกัด 3A พร้อมคุณลักษณะการลดพิกัดตามอุณหภูมิที่ชัดเจน

อุปกรณ์นี้ให้กระแสไฟฟ้าเฉลี่ยแบบเรียงกระแสไปข้างหน้า (forward rectified current) ที่ 3A ซึ่งครอบคลุมความต้องการกระแสไฟฟ้าแบบเรียงกระแสของแหล่งจ่ายไฟกำลังต่ำและปานกลางส่วนใหญ่ มีกราฟแสดงการลดกำลังไฟฟ้าตามอุณหภูมิที่ชัดเจนสำหรับสถานการณ์โหลดแบบต้านทานหรือเหนี่ยวนำแบบครึ่งคลื่นเฟสเดียว 60Hz ทำให้สามารถปรับกำลังไฟฟ้าขาออกให้เหมาะสมกับอุณหภูมิแวดล้อมในการทำงานจริงได้อย่างแม่นยำ จึงมั่นใจได้ถึงความน่าเชื่อถือในการทำงานตลอดช่วงอุณหภูมิ และปรับให้เข้ากับวงจรโหลดประเภทต่างๆ ได้

2.2 ความสามารถในการทนต่อกระแสไฟกระชากสูงในช่วงเริ่มต้นการทำงาน

มีคุณสมบัติเด่นด้านความทนทานต่อกระแสไฟกระชากสูง ผ่านการทดสอบตามมาตรฐาน JEDEC สามารถทนต่อกระแสไฟกระชากสูงสุดภายใต้สภาวะคลื่นครึ่งไซน์เดี่ยว 8.3 มิลลิวินาทีได้อย่างมีประสิทธิภาพ ช่วยลดกระแสไฟกระชากขณะเปิดเครื่อง ลดความเสี่ยงต่อความเสียหายของอุปกรณ์เรียงกระแสที่เกิดจากกระแสไฟกระชากขณะเริ่มต้น และเพิ่มความทนทานของระบบจ่ายไฟโดยรวม

2.3 การรั่วไหลย้อนกลับต่ำ พร้อมประสิทธิภาพการทำงานที่เสถียรในอุณหภูมิสูง

อุปกรณ์นี้ให้การควบคุมการรั่วไหลย้อนกลับที่ยอดเยี่ยม รักษาการสูญเสียการรั่วไหลต่ำที่อุณหภูมิห้อง คุณสมบัติย้อนกลับยังคงเสถียรที่อุณหภูมิสูง 125℃ โดยมีการเพิ่มขึ้นของการรั่วไหลที่ควบคุมได้ ปรับให้เข้ากับข้อกำหนดการทำงานในอุณหภูมิแวดล้อมที่แตกต่างกัน ลดการสูญเสียพลังงานส่วนเกินที่อุณหภูมิสูง และปรับปรุงประสิทธิภาพการแปลงกระแสไฟฟ้าให้เป็นกระแสตรง

2.4 โครงสร้างฟูลบริดจ์แบบบูรณาการเพื่อการออกแบบวงจรที่ง่ายขึ้น

วงจรนี้รวมเอาไดอิเล็กทริกตัวเรียงกระแสสี่ตัวไว้ในแพ็คเกจเดียว เพื่อสร้างโครงสร้างการเรียงกระแสแบบบริดจ์เฟสเดียวที่สมบูรณ์แบบ แทนที่วงจรเรียงกระแสที่สร้างด้วยไดโอดแบบแยกชิ้น ช่วยลดจำนวนชิ้นส่วน ประหยัดพื้นที่บนแผงวงจรพิมพ์ ลดต้นทุนการออกแบบและการประกอบ และปรับปรุงการรวมวงจรและความสม่ำเสมอในการผลิตได้อย่างมีประสิทธิภาพ

2.5 แพ็คเกจ SMD ขนาดกะทัดรัดสำหรับการผลิตจำนวนมากแบบอัตโนมัติ

ด้วยการใช้แพ็คเกจแบบติดตั้งบนพื้นผิวมาตรฐาน MSB อุปกรณ์นี้มีขนาดกะทัดรัดและจัดวางขาอย่างเป็นระเบียบ สามารถใช้งานร่วมกับกระบวนการบัดกรีแบบรีโฟลว์ SMT มาตรฐานและอุปกรณ์หยิบและวางอัตโนมัติ ให้คุณภาพการบัดกรีที่สม่ำเสมอและประสิทธิภาพการผลิตสูง เหมาะสำหรับการผลิตจำนวนมากในระดับอุตสาหกรรม และตอบสนองความต้องการด้านการออกแบบขนาดเล็กและความหนาแน่นสูงของผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่

3. ขอบเขตการใช้งานหลัก

ด้วยประสิทธิภาพทางไฟฟ้าที่สมดุลและแพ็คเกจ SMD ขนาดกะทัดรัด MSB30M จึงถูกนำไปใช้อย่างกว้างขวางในสถานการณ์การแปลงกระแสสลับเป็นกระแสตรงกำลังต่ำและปานกลางต่างๆ เช่น แหล่งจ่ายไฟแบบสวิตชิ่งกำลังต่ำ อะแดปเตอร์แปลงไฟ แหล่งจ่ายไฟสำหรับขับ LED แผงวงจรจ่ายไฟสำหรับเครื่องใช้ไฟฟ้าขนาดเล็ก เครื่องชาร์จแบตเตอรี่ หน่วยแปลงกระแสสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค แหล่งจ่ายไฟเสริมสำหรับอุตสาหกรรม วงจรจ่ายไฟสำหรับไฟส่องสว่าง เป็นต้น

4. แนวทางการออกแบบทางวิศวกรรม

การออกแบบระบบระบายความร้อน : ออกแบบระบบระบายความร้อนโดยพิจารณาจากกระแสไฟฟ้าที่ใช้งานจริง รอบการทำงาน และอุณหภูมิแวดล้อม ปรับปรุงความสามารถในการระบายความร้อนผ่านการเททองแดงบนแผ่นวงจรพิมพ์ (PCB) เพื่อให้มั่นใจว่าอุณหภูมิของจุดเชื่อมต่อของอุปกรณ์อยู่ในช่วงที่เหมาะสมและเพิ่มความน่าเชื่อถือในการทำงานในระยะยาวระยะขอบแรงดันไฟฟ้า : แนะนำให้เว้นระยะขอบแรงดันไฟฟ้าที่เหมาะสมในการใช้งานจริง หลีกเลี่ยงการใช้งานใกล้กับแรงดันไฟฟ้าที่ทนได้เป็นเวลานาน และลดความเสี่ยงจากการชำรุดเสียหายที่เกิดจากไฟกระชากกระบวนการบัดกรี : เข้ากันได้กับกระบวนการบัดกรีแบบรีโฟลว์มาตรฐาน ตั้งค่าพารามิเตอร์การบัดกรีตามข้อกำหนดความคลาดเคลื่อนของอุณหภูมิของอุปกรณ์ หลีกเลี่ยงการบัดกรีที่อุณหภูมิสูงเกินไปเป็นเวลานานเพื่อป้องกันการเปลี่ยนแปลงประสิทธิภาพและความเสียหายของบรรจุภัณฑ์การลดพิกัดโหลด : สำหรับการใช้งานโหลดแบบคาปาซิทีฟ แนะนำให้ลดพิกัดกระแสไฟฟ้าไปข้างหน้าอย่างเหมาะสมเพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างปลอดภัยการจัดวางแผ่นวงจรพิมพ์ (PCB) : รักษาความสมมาตรของเส้นทางอินพุต AC และเอาต์พุต DC ให้มากที่สุดเท่าที่จะเป็นไปได้เพื่อลดอิทธิพลของพารามิเตอร์ปรสิตและเพื่อให้แน่ใจว่ามีการกระจายกระแสไฟฟ้าที่สมดุลในแต่ละแขนของบริดจ์

5. สรุปผลิตภัณฑ์

ทรานซิสเตอร์แบบบริดจ์เฟสเดียวชนิดติดตั้งบนพื้นผิว (SMD) รุ่น SLkor MSB30M มีความสมดุลดีเยี่ยม สามารถรับกระแสได้ 3A 1000V มีโครงสร้างแบบฟูลบริดจ์ ให้ความสามารถในการรับกระแสที่เสถียร ทนต่อไฟกระชากได้ดีเยี่ยม และมีการรั่วไหลต่ำ แพ็คเกจ SMD ขนาดกะทัดรัดรองรับการผลิตจำนวนมากแบบอัตโนมัติและการออกแบบที่เล็กกะทัดรัด สามารถปรับใช้ได้กับวงจรเรียงกระแสกำลังต่ำและปานกลางต่างๆ เป็นโซลูชันทรานซิสเตอร์แบบบริดจ์ที่คุ้มค่า ซึ่งสร้างสมดุลระหว่างความน่าเชื่อถือและต้นทุนสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค แหล่งจ่ายไฟเสริมในอุตสาหกรรม และสถานการณ์อื่นๆ
