Slkormicro SLPESD0402M24: อุปกรณ์ป้องกัน ESD สำหรับสายสัญญาณความเร็วสูงแบบสองทิศทาง 24V 0.05pF DFN1006
2026-11-21
140
SLPESD0402M24 เป็นอุปกรณ์ป้องกัน ESD แบบสองทิศทางที่ช่วยลดแรงดันไฟฟ้าชั่วขณะ ซึ่งผลิตโดย Slkormicro บรรจุในแพ็คเกจ DFN1006 มีคุณสมบัติเด่นคือ ความจุไฟฟ้าทั่วไปเพียง 0.05pF กระแสรั่วไหลต่ำกว่า 10nA และเวลาตอบสนองสั้นกว่า 1ns ตรงตามข้อกำหนดการป้องกัน ESD สำหรับอินเทอร์เฟซความเร็วสูง อุปกรณ์นี้ให้การป้องกัน ESD แบบคายประจุสัมผัส 8kV และแบบคายประจุในอากาศ 15kV โดยมีแรงดันไฟฟ้าใช้งานต่อเนื่อง 24V เหมาะสำหรับการป้องกันไฟกระชากไฟฟ้าสถิตของสายสัญญาณความเร็วสูง เช่น USB, HDMI, เสาอากาศ RF และ SATA เอกสารนี้จะอธิบายพารามิเตอร์หลัก คุณสมบัติของผลิตภัณฑ์ สถานการณ์การใช้งาน และประเด็นการออกแบบทางวิศวกรรมเชิงปฏิบัติของส่วนประกอบนี้

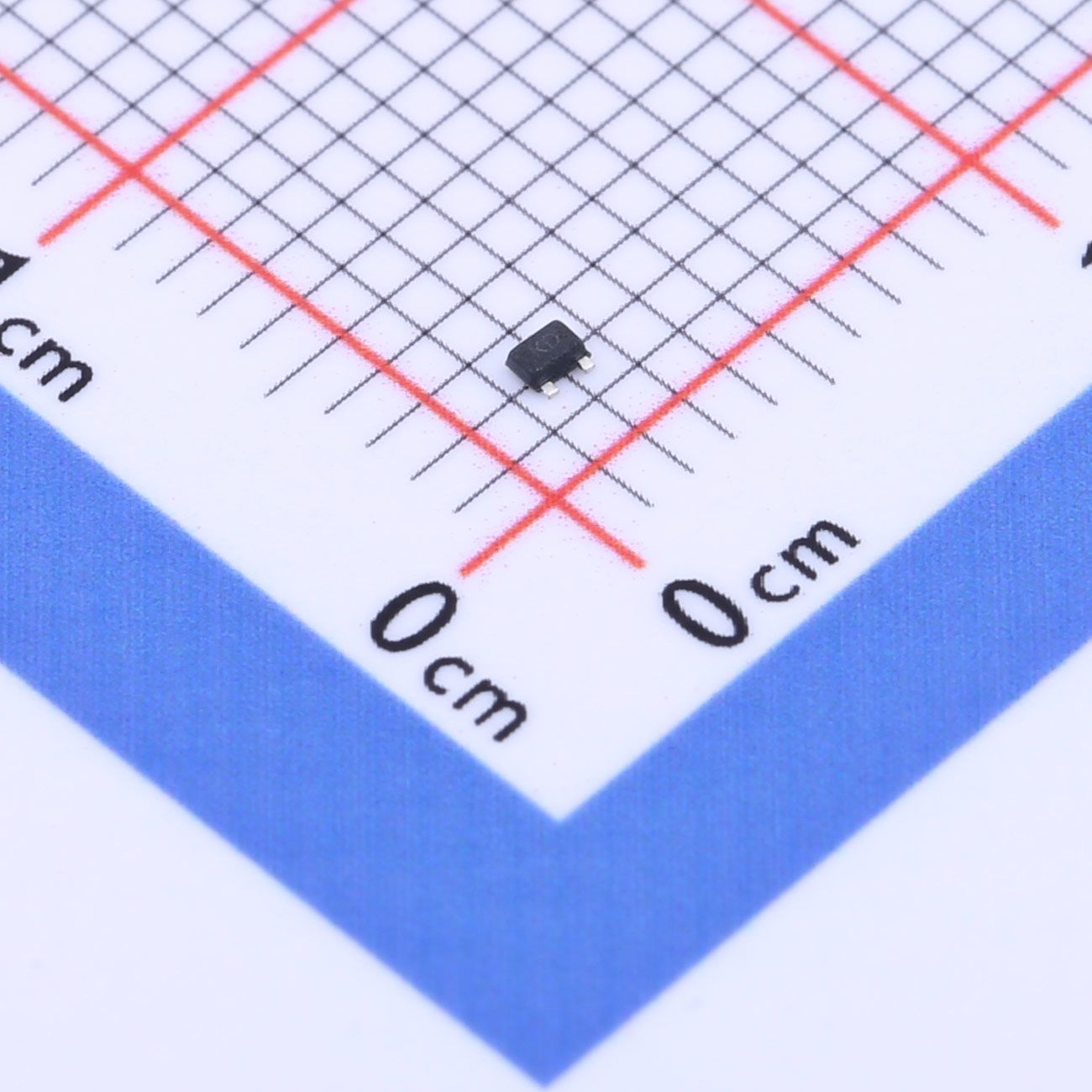

ภาพผลิตภัณฑ์อุปกรณ์ป้องกัน ESD รุ่น SLPESD0402M24 จากบริษัท Slkor
1. พารามิเตอร์หลักของผลิตภัณฑ์
ประสิทธิภาพการป้องกัน: เป็นไปตามมาตรฐาน IEC 61000-4-2 การปล่อยประจุแบบสัมผัส 8kV การปล่อยประจุในอากาศ 15kV แรงดันกระตุ้นทั่วไป 450V แรงดันหน่วงทั่วไป 40V
พารามิเตอร์ทางไฟฟ้า: แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด 24V; กระแสรั่วไหลสูงสุด 10nA ภายใต้แรงดันไบแอส DC 24V; ค่าความจุโดยทั่วไป 0.05pF วัดที่ 10MHz
พารามิเตอร์อุณหภูมิ: ช่วงอุณหภูมิการใช้งาน -55℃ ถึง 125℃; ช่วงอุณหภูมิการจัดเก็บ -40℃ ถึง 85℃
บรรจุภัณฑ์และขนาด: บรรจุภัณฑ์ DFN1006 ขนาดส่วนประกอบโดยประมาณ 1.00 มม. × 0.52 มม. × 0.38 มม. ขนาดภายนอกสูงสุด: ความยาว 1.10 มม. ความกว้าง 0.62 มม. ความสูง 0.45 มม.
รายละเอียดการบรรจุ: บรรจุภัณฑ์แบบม้วนเทปขนาด 7 นิ้ว จำนวน 10000 ชิ้นต่อม้วน
2. คุณสมบัติหลักของผลิตภัณฑ์
ความจุปรสิตต่ำมาก โดยทั่วไปมีค่าเพียง 0.05 pF ซึ่งส่งผลกระทบต่อความสมบูรณ์ของสัญญาณน้อยมากสำหรับสายส่งความเร็วสูงและความถี่สูง
กระแสรั่วไหลต่ำ โดยมีค่าสูงสุดน้อยกว่า 10 นาโนแอมป์ ซึ่งส่งผลกระทบต่อไบแอส DC ของสายสัญญาณน้อยมาก
ตอบสนองรวดเร็วด้วยเวลาตอบสนองที่สั้นกว่า 1 นาโนวินาที เพื่อระงับกระแสไฟกระชากจากไฟฟ้าสถิตได้อย่างรวดเร็ว
สถาปัตยกรรมป้องกันแบบสองทิศทาง ส่วนประกอบเดียวรองรับการป้องกัน ESD แบบสองทิศทางสำหรับสายสัญญาณเดียว
เป็นไปตามมาตรฐานความทนทานต่อ ESD IEC 61000-4-2 สามารถป้องกัน ESD จากการปล่อยประจุสัมผัส 8kV และการปล่อยประจุในอากาศ 15kV ได้
3. ขอบเขตการใช้งานหลัก
อินเทอร์เฟซความเร็วสูง ได้แก่ USB 3.0 และ USB 3.1;
อินเทอร์เฟซวิดีโอ ได้แก่ HDMI 1.3, HDMI 1.4 และ HDMI 2.0;
วงจรสัญญาณสำหรับเสาอากาศ RF;
อินเทอร์เฟซสำหรับจัดเก็บข้อมูล ได้แก่ SATA และ eSATA
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
อุปกรณ์นี้ใช้สำหรับป้องกัน ESD (ไฟฟ้าสถิต) ของสายส่งข้อมูลแบบสองทิศทางหนึ่งเส้น ขั้วต่อหนึ่งเชื่อมต่อกับสายสัญญาณที่ต้องการป้องกัน และขั้วต่ออีกขั้วหนึ่งเชื่อมต่อกับกราวด์ของระบบ
วางอุปกรณ์ให้ใกล้กับขั้วต่อหรือขั้วรับสัญญาณมากที่สุดเท่าที่จะเป็นไปได้
ลดความยาวของเส้นทางระหว่างอุปกรณ์ป้องกันและสายสัญญาณที่ได้รับการป้องกันให้เหลือน้อยที่สุด เพื่อลดการเหนี่ยวนำปรสิตและรับประกันการปล่อยประจุไฟฟ้าสถิตอย่างมีประสิทธิภาพ
ควรใช้ระนาบกราวด์แบบสมบูรณ์ทุกครั้งที่เป็นไปได้ในการออกแบบ PCB เพื่อเพิ่มประสิทธิภาพของวงจรส่งกลับกราวด์
ชิ้นส่วนนี้ใช้แพ็คเกจ DFN1006 ให้ใช้ขนาดแผ่นรองที่แนะนำในเอกสารข้อมูลสำหรับการจัดวาง ทำการบัดกรีแบบรีโฟลว์ภายใต้สภาวะไร้สารตะกั่ว: อุณหภูมิการอุ่นล่วงหน้าอยู่ระหว่าง 150℃ ถึง 200℃ โดยมีระยะเวลาการอุ่นล่วงหน้า 60-180 วินาที อุณหภูมิสูงสุดต้องไม่เกิน 260℃ ระยะเวลาคงอุณหภูมิภายใน 5℃ จากอุณหภูมิสูงสุดต้องไม่เกิน 30 วินาที เวลาทั้งหมดจาก 25℃ ถึงอุณหภูมิสูงสุดต้องไม่เกิน 8 นาที
5. สรุปผลิตภัณฑ์
SLPESD0402M24 เป็นอุปกรณ์ป้องกัน ESD แบบสองทิศทางในแพ็คเกจ DFN1006 มีค่าความจุต่ำโดยทั่วไปที่ 0.05pF การตอบสนองที่รวดเร็วระดับนาโนวินาที และกระแสรั่วไหลต่ำ จึงเหมาะอย่างยิ่งสำหรับการป้องกัน ESD ของอินเทอร์เฟซสัญญาณความเร็วสูงต่างๆ แรงดันไฟฟ้าใช้งานต่อเนื่อง 24V พร้อมด้วยพิกัดการคายประจุแบบสัมผัส 8kV และการคายประจุในอากาศ 15kV ตามมาตรฐาน IEC 61000-4-2 ช่วยปกป้องลิงก์สัญญาณความเร็วสูงจากความเสียหายจากไฟฟ้าสถิต การปฏิบัติตามข้อกำหนดด้านเลย์เอาต์ การต่อสายดิน และการบัดกรีในการออกแบบ PCB ในทางปฏิบัติ ช่วยให้ส่วนประกอบนี้สามารถให้ประสิทธิภาพการป้องกัน ESD อย่างเต็มที่และรับประกันการทำงานที่เสถียรของอินเทอร์เฟซความเร็วสูง
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
SLPESD0402M24สู่หน้าผลิตภัณฑ์
ทรานซิสเตอร์ PNP รุ่น S9012: ทนแรงดันไฟ 25V กระแส 500mA ทรานซิสเตอร์สวิตช์สัญญาณอเนกประสงค์แบบ SOT-23
2026-11-20
230
S9012 เป็นทรานซิสเตอร์แบบ PNP ซิลิคอนเอพิแท็กเซียลแบบระนาบ ผลิตโดย Slkor ใช้แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-23 มีคุณสมบัติเด่นคือ ความสามารถในการรับกระแสคอลเลคเตอร์สูง และความเป็นเส้นตรงของอัตราขยายกระแสตรงที่ดี เหมาะสำหรับงานขยายสัญญาณและสวิตช์สัญญาณทั่วไปหลากหลายรูปแบบ และเหมาะสำหรับงานต่อพ่วงบนแผงวงจรพิมพ์ (PCB) ที่มีขนาดกะทัดรัด

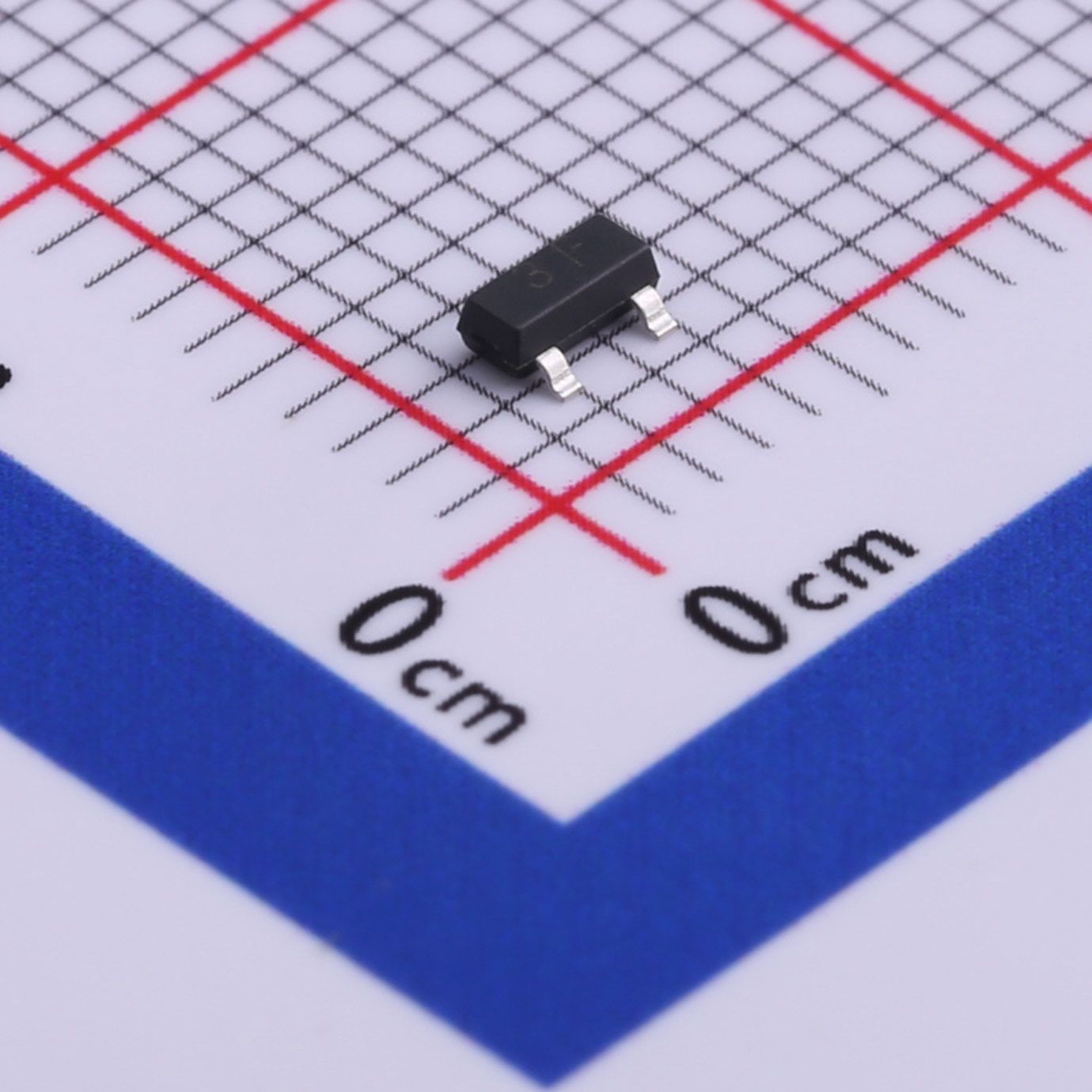

ภาพผลิตภัณฑ์ทรานซิสเตอร์สวิตช์สัญญาณอเนกประสงค์ Slkor รุ่น S9012
1. พารามิเตอร์หลักของผลิตภัณฑ์
ประเภททรานซิสเตอร์: ทรานซิสเตอร์ระนาบอิพิแท็กเซียลซิลิคอน PNP
แรงดันพังทลายระหว่างคอลเลคเตอร์และอีมิเตอร์: 25 โวลต์
แรงดันพังทลายระหว่างตัวเก็บประจุและฐาน: 40 โวลต์
แรงดันพังทลายระหว่างตัวส่งสัญญาณและฐาน: 5 โวลต์
กระแสไฟฟ้าต่อเนื่องของตัวเก็บประจุ: 500 มิลลิแอมป์
กำลังไฟฟ้าที่ตัวเก็บประจุใช้: 300 มิลลิวัตต์
ระดับการขยายกระแสไฟฟ้ากระแสตรง: ระดับ L 120-200; ระดับ H 200-350; ระดับ J 300-400
แรงดันอิ่มตัวสูงสุดระหว่างตัวเก็บประจุและตัวปล่อยประจุ: 0.6 โวลต์
ความถี่การเปลี่ยนผ่าน: 150MHz
ความจุเอาต์พุตสูงสุดของตัวเก็บประจุ: 5pF
อุณหภูมิในการเชื่อมต่อและจัดเก็บ: -55℃ ถึง 150℃
รูปแบบบรรจุภัณฑ์: SOT-23
2. คุณสมบัติหลักของผลิตภัณฑ์
แบตเตอรี่นี้รองรับกระแสไฟฟ้าต่อเนื่องสูงสุด 500mA และมีความสามารถในการรับกระแสไฟฟ้าสูง
วงจรนี้ให้ค่าการขยายกระแสตรงที่เป็นเส้นตรงดีเยี่ยม มีหลายระดับการขยายครอบคลุมช่วงตั้งแต่ 120 ถึง 400 ทำให้เลือกใช้ส่วนประกอบได้อย่างยืดหยุ่น
ใช้แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-23 ขนาดกะทัดรัดเพื่อประหยัดพื้นที่บนแผงวงจรพิมพ์ (PCB)
ความถี่ในการเปลี่ยนผ่านสูงถึง 150MHz เพื่อให้ตรงตามข้อกำหนดการประมวลผลสัญญาณสำหรับแอปพลิเคชันความถี่ปานกลาง
อุปกรณ์เสริมของมันคือ S9013 ซึ่งช่วยอำนวยความสะดวกในการออกแบบวงจรพุชพูล
3. ขอบเขตการใช้งานหลัก
วงจรขยายสัญญาณอเนกประสงค์
วงจรการสลับอิเล็กทรอนิกส์ทั่วไป
วงจรควบคุมกำลังต่ำ
วงจรขับกระแสขนาดกลางและขนาดเล็ก
ผลิตภัณฑ์อิเล็กทรอนิกส์แบบพกพา
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
สภาวะการใช้งานจริงต้องไม่เกินค่าสูงสุดที่ระบุไว้ในเอกสารข้อมูลจำเพาะ เพื่อป้องกันความเสียหายของชิ้นส่วน
เลือกค่าอัตราขยายกระแสตรงที่เหมาะสมตามข้อกำหนดอัตราขยายของวงจร
ประเมินการระบายความร้อนระหว่างการทำงานเพื่อรักษาอุณหภูมิจุดเชื่อมต่อให้ต่ำกว่า 150℃
นี่คือทรานซิสเตอร์แบบ PNP โปรดระวังขั้วแรงดันไฟฟ้าในการออกแบบวงจรและหลีกเลี่ยงการต่อกลับขั้ว
ปฏิบัติตามขั้นตอนการบัดกรีมาตรฐาน SOT-23 เพื่อให้มั่นใจได้ถึงความน่าเชื่อถือในการบัดกรี
5. สรุปผลิตภัณฑ์
S9012 เป็นทรานซิสเตอร์ PNP อเนกประสงค์ในแพ็คเกจ SOT-23 มีแรงดันทนต่อตัวเก็บประจุ-ตัวปล่อย 25V และกระแสต่อเนื่อง 500mA มีอัตราขยายหลายระดับและมีความเป็นเส้นตรงของอัตราขยายที่ดี ทำให้เหมาะสำหรับการสวิตช์กระแสขนาดกลางและขนาดเล็ก และการขยายสัญญาณในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เนื่องจากเป็นคู่ตรงข้ามของ S9013 จึงสามารถใช้ในวงจรพุชพูลและเป็นตัวเลือกทั่วไปสำหรับทรานซิสเตอร์ PNP อเนกประสงค์แบบติดตั้งบนพื้นผิว
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
S9012สู่หน้าผลิตภัณฑ์
SLkor SL3404 N-Channel MOSFET: ทนแรงดันไฟ 30V, กระแส 5A, MOSFET สวิตช์กำลังแบบ SOT-23
2026-11-19
459
SL3404 เป็น MOSFET กำลังสูงแบบ N-channel จาก Slkor ในแพ็คเกจ SOT-23 สำหรับติดตั้งบนพื้นผิว มีแรงดันทนต่อแรงดันเดรน-ซอร์ส 30V และกระแสเดรนต่อเนื่อง 5A พร้อมไดโอดภายในตัว อุปกรณ์นี้ให้ความต้านทานขณะเปิดต่ำและการตอบสนองการสวิตช์ที่รวดเร็ว และเข้ากันได้กับเทคโนโลยีการติดตั้งบนพื้นผิว เหมาะสำหรับงานควบคุมการสวิตช์แรงดันต่ำ กระแสปานกลาง และต่ำ พารามิเตอร์ทางไฟฟ้าทั้งหมดเป็นไปตามเอกสารข้อมูลของอุปกรณ์ โดยมีอุณหภูมิแวดล้อมอ้างอิงที่ 25℃

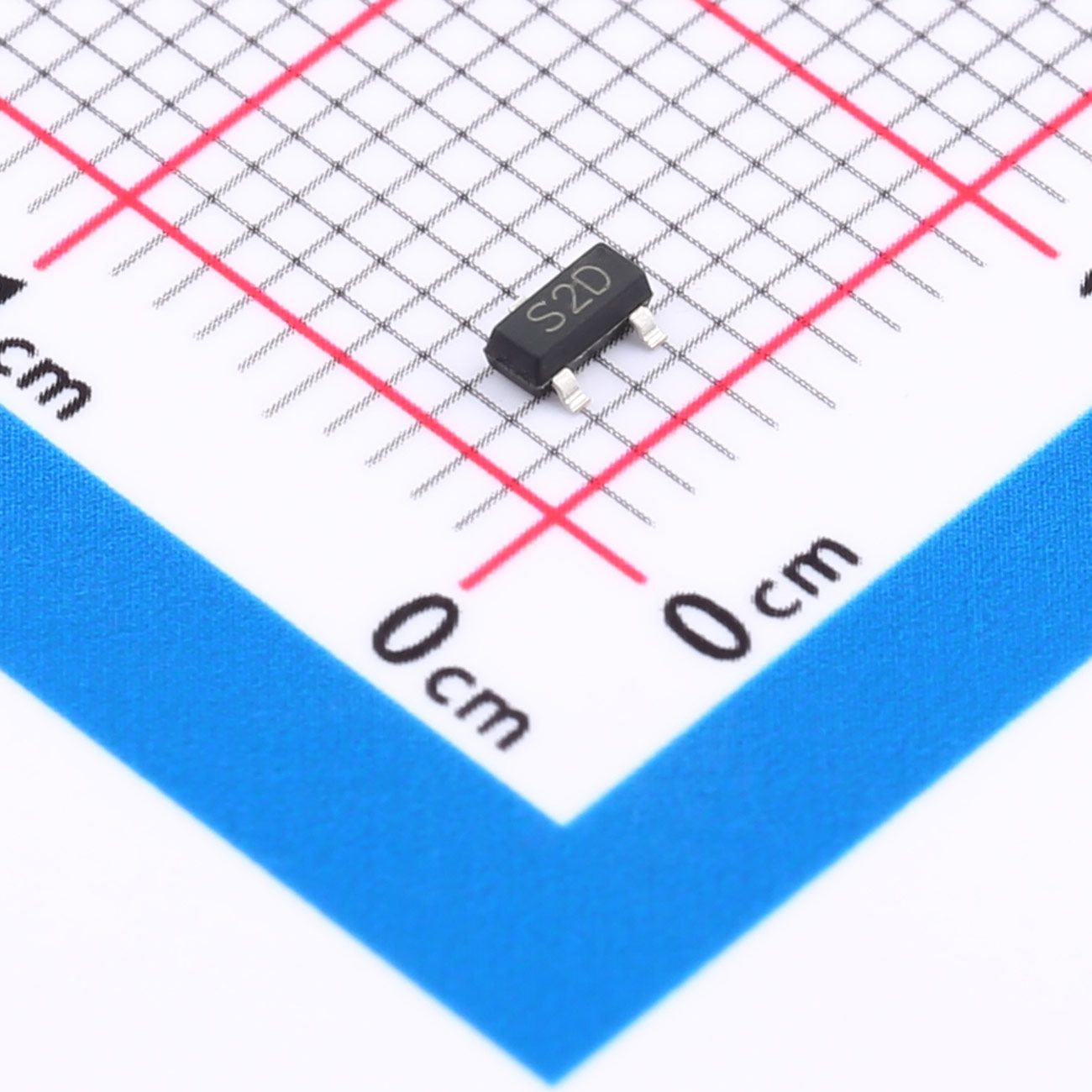

ภาพผลิตภัณฑ์ SLkor Power Switching MOSFET SL3404
1. พารามิเตอร์หลักของผลิตภัณฑ์
หากไม่ได้ระบุไว้เป็นอย่างอื่น คุณสมบัติทางไฟฟ้าจะได้รับการทดสอบที่อุณหภูมิแวดล้อม 25℃ โดยมีความกว้างของพัลส์ไม่เกิน 300μs และรอบการทำงานไม่เกิน 2.0%
1.1 คะแนนสูงสุดแน่นอน
แรงดันระหว่างขั้วเดรนและซอร์ส: 30V
แรงดันเกต-ซอร์ส: 20V
กระแสไฟไหลออกต่อเนื่อง: 5A
กระแสไฟขาออกแบบพัลส์: 18A
กำลังไฟรวมที่อุปกรณ์ใช้ไปที่อุณหภูมิห้อง 25℃: 1400 มิลลิวัตต์
อุณหภูมิจุดเชื่อมต่อสูงสุด: 150℃
ช่วงอุณหภูมิในการจัดเก็บ: -55℃ ถึง +150℃
1.2 ลักษณะทางไฟฟ้า
แรงดันพังทลายระหว่างขั้วเดรนและซอร์ส เงื่อนไขการทดสอบ: กระแสเดรน 250 ไมโครแอมป์ แรงดันเกต-ซอร์ส 0 โวลต์ ค่าต่ำสุด 30 โวลต์
แรงดันเกณฑ์เกต เงื่อนไขการทดสอบ: กระแสเดรน 250 ไมโครแอมป์ ช่วงตั้งแต่ 1 โวลต์ถึง 3 โวลต์
แรงดันตกคร่อมไดโอดภายในตัวอุปกรณ์ เงื่อนไขการทดสอบ: กระแสแหล่งจ่าย 1A, แรงดันเกต-แหล่งจ่าย 0V, ค่าทั่วไป 0.7V, ค่าสูงสุด 1V
กระแสเดรนที่แรงดันเกตเป็นศูนย์ เงื่อนไขการทดสอบ: แรงดันเกต-ซอร์ส 0V, แรงดันเดรน-ซอร์ส 30V, ค่าสูงสุด 1uA
กระแสรั่วไหลระหว่างเกตและตัวถัง เงื่อนไขการทดสอบ: แรงดันเกต-ซอร์ส 20V, แรงดันเดรน-ซอร์ส 0V, ค่าสูงสุด 100nA
ความต้านทานขณะเปิดวงจรระหว่างขั้วเดรนและซอร์ส เงื่อนไขการทดสอบ: กระแสเดรน 5A, แรงดันเกต-ซอร์ส 10V, ค่าทั่วไป 25mΩ, ค่าสูงสุด 28mΩ
ความต้านทานขณะเปิดวงจรระหว่างขั้วเดรนและซอร์ส เงื่อนไขการทดสอบ: กระแสเดรน 3A, แรงดันเกต-ซอร์ส 4.5V, ค่าทั่วไป 40mΩ, ค่าสูงสุด 45mΩ
ความจุอินพุต เงื่อนไขการทดสอบ: แรงดันเกต-ซอร์ส 0V, แรงดันเดรน-ซอร์ส 15V, ความถี่ทดสอบ 1MHz, ค่าทั่วไป 545pF
ความจุเอาต์พุต เงื่อนไขการทดสอบ: แรงดันเกต-ซอร์ส 0V, แรงดันเดรน-ซอร์ส 15V, ความถี่ทดสอบ 1MHz, ค่าทั่วไป 66pF
เวลาเปิดวงจร เงื่อนไขการทดสอบ: แรงดันเดรน-ซอร์ส 15V, แรงดันเกต-ซอร์ส 10V, ความต้านทานของตัวสร้าง 6Ω, ค่าทั่วไป 9.6ns
เวลาปิดวงจร เงื่อนไขการทดสอบ: แรงดันเดรน-ซอร์ส 15V, แรงดันเกต-ซอร์ส 10V, ความต้านทานของตัวสร้าง 6Ω, ค่าทั่วไป 39ns
1.3 พารามิเตอร์ขนาดบรรจุภัณฑ์
รูปแบบแพ็คเกจ: SOT-23 ขนาดทั้งหมดระบุเป็นมิลลิเมตร ความสูงของตัวชิปอยู่ระหว่าง 0.900 ถึง 1.150 มิลลิเมตร ความยาวของตัวชิปอยู่ระหว่าง 2.800 ถึง 3.000 มิลลิเมตร ความกว้างของตัวชิปอยู่ระหว่าง 1.200 ถึง 1.400 มิลลิเมตร มุมดัดงอของขาที่อนุญาตคือ 0°-8° ระยะห่างระหว่างขาโดยทั่วไปคือ 0.950 มิลลิเมตร เป็นแพ็คเกจแบบติดตั้งบนพื้นผิวแบบสามขามาตรฐาน
2. คุณสมบัติหลักของผลิตภัณฑ์
แพ็คเกจ SOT-23 แบบติดตั้งบนพื้นผิวขนาดกะทัดรัด รองรับการประกอบแบบ SMT และประหยัดพื้นที่ในการออกแบบ PCB
แรงดันไฟฟ้าทนทานระหว่างขั้วเดรนและซอร์สสูงถึง 30V รองรับกระแสใช้งานต่อเนื่อง 5A และกระแสพัลส์ระยะสั้นสูงสุด 18A
ความต้านทานขณะเปิดต่ำ ช่วยให้มั่นใจได้ว่าการสูญเสียการนำไฟฟ้าจะต่ำภายใต้สภาวะการขับเกตที่ 10V และ 4.5V
มีการรวมไดโอดภายในชิปเพื่อ实现ฟังก์ชันฟรีวีลลิ่งสำหรับโหลดแบบเหนี่ยวนำ
ประสิทธิภาพการสวิตช์ที่ดี โดยมีเวลาเปิดโดยทั่วไป 9.6 นาโนวินาที และเวลาปิดโดยทั่วไป 39 นาโนวินาที ซึ่งตรงตามข้อกำหนดการสวิตช์ทั่วไป
แรงดันเกณฑ์ของเกตมีช่วงตั้งแต่ 1V ถึง 3V รองรับการขับเคลื่อนแรงดันต่ำ 4.5V และตรงกับระดับเอาต์พุตของไอซีลอจิกและไอซีกำลังส่วนใหญ่
สามารถปรับอุณหภูมิได้กว้าง อุณหภูมิสูงสุดของจุดเชื่อมต่อคือ 150℃ และช่วงอุณหภูมิในการจัดเก็บอยู่ระหว่าง -55℃ ถึง +150℃
3. ขอบเขตการใช้งานหลัก
สวิตช์ควบคุมโหลดภายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหลายชนิด ใช้สำหรับควบคุมการเปิด-ปิดเส้นทางการจ่ายไฟ
ระบบป้องกัน การควบคุมการชาร์จและการคายประจุสำหรับแบตเตอรี่ลิเธียมไอออนและแบตเตอรี่โพลิเมอร์
หน่วยสวิตช์กำลังสำหรับวงจรแปลง DC-DC และวงจร LDO ขนาดเล็ก
วงจรขับและควบคุมสำหรับไฟ LED
วงจรควบคุมพลังงานภายในอุปกรณ์พกพาและเครื่องใช้ไฟฟ้าขนาดเล็กในครัวเรือน
การสลับกำลังและสัญญาณสำหรับวงจรเสริมแรงดันต่ำของอุปกรณ์อุตสาหกรรม
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ความสามารถในการระบายความร้อนของแพ็คเกจ SOT-23 มีจำกัด จึงควรลดกำลังไฟในการออกแบบใช้งานจริง ไม่แนะนำให้ใช้งานต่อเนื่องเป็นเวลานานที่กำลังการระบายความร้อนสูงสุด ควรประเมินความสามารถในการระบายความร้อนของแผ่นทองแดงบนแผงวงจรพิมพ์ภายใต้สภาวะกระแสไฟฟ้าสูง
แรงดันระหว่างเกตและซอร์สต้องไม่เกินขีดจำกัดสูงสุดที่กำหนดไว้ที่ 20V แรงดันที่สูงเกินไปจะทำให้เกตของอุปกรณ์เสียหายอย่างถาวร
ในการออกแบบวงจร switching ความถี่สูง ให้คำนึงถึงการสูญเสียพลังงานเนื่องจากความจุไฟฟ้าขาเข้าและความจุไฟฟ้าขาออก เลือกค่าความต้านทานการขับเกตที่เหมาะสมเพื่อลดการสั่นของวงจร
สำหรับการใช้งานโหลดแบบเหนี่ยวนำโดยใช้ไดโอดภายในตัวเครื่องเพื่อการทำงานแบบฟรีวีลลิ่ง ให้ใส่ใจกับกระแสและอุณหภูมิของไดโอด เพิ่มส่วนประกอบฟรีวีลลิ่งภายนอกเมื่อจำเป็น
กระแสไฟระบายแบบพัลส์ใช้ได้เฉพาะกับสภาวะไฟกระชากในช่วงเวลาสั้นๆ เท่านั้น และไม่สามารถใช้เป็นกระแสไฟทำงานต่อเนื่องได้ ควรเผื่อระยะปลอดภัยที่เพียงพอสำหรับแรงดันและกระแสไฟในระหว่างการออกแบบ
ควรทำให้เส้นทางของวงจรเกตสั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อลดค่าความเหนี่ยวนำของสายและแรงดันไฟฟ้ากระชากที่เกิดขึ้นระหว่างการสวิตช์
อุณหภูมิใช้งานของอุปกรณ์ต้องไม่เกิน 150℃ และควรลดกระแสไฟฟ้าใช้งานจริงลงอีกในสภาวะอุณหภูมิแวดล้อมสูง
5. สรุปผลิตภัณฑ์
SL3404 เป็น MOSFET กำลังสูงแบบ N-channel ในแพ็คเกจ SOT-23 มีแรงดันใช้งานสูงสุด 30V และกระแสต่อเนื่อง 5A มีค่าความต้านทานขณะเปิดต่ำ การตอบสนองการสวิตช์ที่ดี และมีไดโอดในตัว เหมาะสำหรับการผลิตแบบติดตั้งบนพื้นผิวจำนวนมาก อุปกรณ์นี้มีจุดประสงค์เพื่อการใช้งานสวิตช์แรงดันต่ำ กระแสปานกลาง และต่ำ เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การจัดการแบตเตอรี่ และแหล่งจ่ายไฟขนาดกะทัดรัด เนื่องจากข้อจำกัดด้านประสิทธิภาพความร้อนของแพ็คเกจ จึงไม่เหมาะสำหรับการใช้งานกำลังสูงเป็นเวลานาน นักออกแบบฮาร์ดแวร์ควรทำการประเมินการลดกำลังสำหรับแรงดัน กระแส และการใช้พลังงาน ปรับการขับเกตและเค้าโครง PCB ให้เหมาะสม อุปกรณ์ต้องทำงานภายในพิกัดสูงสุดที่ระบุไว้ในเอกสารข้อมูลเพื่อให้มั่นใจถึงประสิทธิภาพของวงจรที่เสถียร
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
SL3404สู่หน้าผลิตภัณฑ์
ไดโอดเร็กติไฟเออร์ Slkor S2MF: พิกัดแรงดัน 1000V กระแส 2.0A ไดโอดเร็กติไฟเออร์อเนกประสงค์แบบติดตั้งบนพื้นผิว (SMAF)
2026-11-18
674
Slkor S2MF เป็นไดโอดเรียงกระแสแบบติดตั้งบนพื้นผิวอเนกประสงค์ในซีรีส์ S2AF-S2MF บรรจุในตัวเรือนแบบติดตั้งบนพื้นผิว SMAF พร้อมชิปเคลือบแก้ว มีคุณสมบัติทนแรงดันย้อนกลับสูงสุดซ้ำได้ 1000V และกระแสเรียงกระแสตรงเฉลี่ย 2.0A ที่อุณหภูมิฐานเพลท 75℃ พร้อมความต้านทานสูงต่อกระแสไฟกระชากตรง ตัวเรือนพลาสติกเป็นไปตามมาตรฐานการติดไฟ UL94V-0 และได้รับการปรับให้เหมาะสมสำหรับการประกอบอัตโนมัติ เว้นแต่จะระบุไว้เป็นอย่างอื่น พารามิเตอร์ทางไฟฟ้าทั้งหมดวัดที่อุณหภูมิแวดล้อม 25℃ สำหรับการใช้งานไดโอดเรียงกระแสแบบติดตั้งบนพื้นผิวต่างๆ
รูปภาพผลิตภัณฑ์ไดโอดเร็กติไฟเออร์ SLkor S2MF
I. พารามิเตอร์หลักของผลิตภัณฑ์
ข้อมูลจำเพาะด้านแรงดันไฟฟ้า: แรงดันย้อนกลับสูงสุดแบบซ้ำๆ 1000V; แรงดัน RMS สูงสุด 700V; แรงดันบล็อก DC สูงสุด 1000V
ข้อมูลจำเพาะปัจจุบัน: กระแสไฟฟ้าตรงเฉลี่ย 2.0A ที่อุณหภูมิแผ่นฐาน 75℃ ตามมาตรฐาน JEDEC กระแสไฟกระชากสูงสุดอยู่ที่ 60.0A ภายใต้คลื่นไซน์ครึ่งลูกเดียวที่มีความยาว 8.3 มิลลิวินาที กระแสไฟฟ้าย้อนกลับ DC อยู่ที่ 5.0μA ที่ 25℃ ด้วยแรงดันไฟฟ้าบล็อก DC ที่กำหนด และ 50.0μA ที่ 100℃ ด้วยแรงดันไฟฟ้าบล็อก DC ที่กำหนด
คุณลักษณะทางไฟฟ้า: แรงดันไฟตรงสูงสุดทันที 1.1 โวลต์ ที่กระแสไฟตรง 2.0 แอมป์; ความจุของจุดเชื่อมต่อโดยทั่วไป 30.0 พิโคฟารัด
ข้อกำหนดด้านความร้อนและอุณหภูมิ: ความต้านทานความร้อนโดยทั่วไปจากจุดเชื่อมต่อถึงสภาพแวดล้อม 50.0℃/W ช่วงอุณหภูมิการทำงานของจุดเชื่อมต่อและการจัดเก็บ: -65℃ ถึง +150℃
ข้อมูลจำเพาะของบรรจุภัณฑ์และการบัดกรี: บรรจุภัณฑ์แบบติดตั้งบนพื้นผิว SMAF ขั้วต่อสามารถทนต่อการบัดกรีที่อุณหภูมิ 260℃ เป็นเวลา 10 วินาที บรรจุภัณฑ์พลาสติกเป็นไปตามมาตรฐานการติดไฟ UL94V-0
หมายเหตุเพิ่มเติมสำหรับการทดสอบ: ค่าความจุของจุดเชื่อมต่อถูกทดสอบที่ความถี่ 1 MHz โดยใช้แรงดันไบแอสย้อนกลับ 4.0 V DC ค่าความต้านทานความร้อนวัดบนแผ่น PCB ที่มีแผ่นทองแดงขนาด 5.0×5.0 มม. กระแสใช้งานควรลดลง 20% สำหรับการใช้งานกับโหลดแบบคาปาซิทีฟ ค่าพารามิเตอร์มาตรฐานวัดที่อุณหภูมิแวดล้อม 25℃ สำหรับโหลดแบบต้านทานหรือแบบเหนี่ยวนำครึ่งคลื่นเฟสเดียวที่ความถี่ 60 Hz
II. คุณสมบัติหลักของผลิตภัณฑ์
แพ็คเกจ SMAF สำหรับติดตั้งบนพื้นผิว พร้อมโครงสร้างลดแรงดึงในตัว เหมาะสำหรับการประกอบแบบหยิบและวางอัตโนมัติ
ตัวเรือนพลาสติกได้รับการรับรองมาตรฐานความทนไฟ UL94V-0 เพื่อเพิ่มความปลอดภัยโดยรวมของอุปกรณ์
จุดเชื่อมต่อชิปที่เคลือบด้วยกระจกช่วยลดกระแสรั่วไหลย้อนกลับได้ต่ำ
มีความสามารถในการทนต่อกระแสไฟกระชากสูง เพื่อต้านทานกระแสไฟกระชากขนาดใหญ่ในช่วงเวลาสั้นๆ
ประสิทธิภาพการบัดกรีที่อุณหภูมิสูงยอดเยี่ยม ขั้วต่อสามารถทนความร้อนได้ถึง 260℃ เป็นเวลา 10 วินาทีในระหว่างกระบวนการบัดกรีแบบรีโฟลว์
III. สาขาการประยุกต์ใช้หลัก
วงจรเรียงกระแสรองของแหล่งจ่ายไฟแบบสวิตชิ่งและวงจรเรียงกระแสครึ่งคลื่นอินพุต AC
หน่วยแปลงกระแสไฟฟ้าภายในอะแดปเตอร์แปลงไฟและเครื่องชาร์จแบตเตอรี่
โมดูลเรียงกระแสแบบติดตั้งบนพื้นผิวสำหรับแผงวงจรควบคุมอุตสาหกรรม
วงจรแปลงพลังงานสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคประเภทต่างๆ
วงจรเรียงกระแสครึ่งคลื่นเฟสเดียว 60 เฮิรตซ์ สำหรับโหลดตัวต้านทานและตัวเหนี่ยวนำ
IV. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
การลดพิกัดกระแส: เมื่ออุณหภูมิแวดล้อมสูงกว่า 75℃ กระแสการทำงานเฉลี่ยที่อนุญาตจะต้องลดลงตามกราฟการลดพิกัดกระแสของอุปกรณ์ สำหรับวงจรโหลดแบบคาปาซิทีฟ จะต้องลดพิกัดกระแสการทำงานลงอีก 20%
การควบคุมการบัดกรี: ในกระบวนการบัดกรีแบบรีโฟลว์ อุณหภูมิสูงสุดของขั้วต่อต้องไม่เกิน 260℃ และระยะเวลาที่อุณหภูมิสูงต้องไม่เกิน 10 วินาที เพื่อป้องกันความเสียหายของอุปกรณ์
คำแนะนำสำหรับการจัดวาง PCB: ควรใช้แผ่นทองแดงขนาด 5.0×5.0 มม. บนแผงวงจรพิมพ์ เพื่อให้ได้ประสิทธิภาพการต้านทานความร้อนตามที่ระบุในเอกสารข้อมูล เพิ่มประสิทธิภาพการระบายความร้อน และลดอุณหภูมิจุดเชื่อมต่อของอุปกรณ์
การประเมินกระแสไฟกระชาก: ในกรณีที่มีกระแสอิมพัลส์ระยะสั้นในวงจร กระแสอิมพัลส์จริงต้องไม่เกินค่ากระแสไฟกระชากไปข้างหน้าที่กำหนดไว้ และจำเป็นต้องลดค่ากระแสไฟกระชากลงอีกในสภาวะการทำงานที่มีการกระแทกเป็นวงจรซ้ำๆ
การจัดการขีดจำกัดอุณหภูมิ: อุณหภูมิใช้งานของจุดเชื่อมต่อต้องไม่เกิน 150℃ ในขณะที่อุณหภูมิการจัดเก็บและการใช้งานขั้นต่ำต้องอยู่เหนือ -65℃ ควรเผื่ออุณหภูมิไว้เพียงพอในขั้นตอนการออกแบบ
V. สรุปผลิตภัณฑ์
Slkor S2MF เป็นไดโอดเรียงกระแสแบบติดตั้งบนพื้นผิว (Surface-mount) อเนกประสงค์ ในแพ็คเกจ SMAF มีคุณสมบัติเด่นคือ ทนแรงดันย้อนกลับสูงถึง 1000V และกระแสตรงเฉลี่ย 2.0A ชิปเคลือบแก้วช่วยลดกระแสรั่วไหลย้อนกลับ แพ็คเกจนี้เหมาะสำหรับสายการผลิตอัตโนมัติและทนความร้อนจากการบัดกรีได้ดี ด้วยข้อดีที่สมดุลระหว่างความทนทานต่อแรงดัน การจัดการกระแส และการติดตั้งบนพื้นผิว จึงมีการใช้งานอย่างแพร่หลายในการเรียงกระแสในแหล่งจ่ายไฟแบบสวิตชิ่ง อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค และอุปกรณ์ควบคุมอุตสาหกรรม ในทางปฏิบัติทางวิศวกรรม การลดกระแสและออกแบบความร้อนของ PCB โดยพิจารณาจากอุณหภูมิแวดล้อมและประเภทของโหลดนั้นมีความสำคัญอย่างยิ่งต่อการทำงานของอุปกรณ์ที่เสถียรในระยะยาว
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
เอส2เอ็มเอฟสู่หน้าผลิตภัณฑ์
ทรานซิสเตอร์ NPN+PNP รุ่น SLkor MBT3946: ทนแรงดันไฟ 40V กระแส 0.2A ทรานซิสเตอร์สวิตช์สัญญาณอเนกประสงค์ SOT‑363
2026-11-17
989
MBT3946 เป็นทรานซิสเตอร์ซิลิคอนอเนกประสงค์แบบรวมทรานซิสเตอร์ NPN และ PNP ไว้ในแพ็คเกจ SOT-363 ที่ผลิตโดย Slkor กระแสคอลเลคเตอร์ต่อเนื่องสามารถสูงถึง 200 mAdc แรงดันทนต่อคอลเลคเตอร์-อีมิเตอร์ของทรานซิสเตอร์ NPN คือ 40 Vdc และของทรานซิสเตอร์ PNP คือ -40 Vdc มีคุณสมบัติเด่นคือ อัตราขยายกระแสตรงที่ดี ความเร็วในการตอบสนองการสวิตช์ และความสามารถในการขยายสัญญาณขนาดเล็ก โดยมีอุณหภูมิการทำงานตั้งแต่ -55 ℃ ถึง +150 ℃ การรวมทรานซิสเตอร์ NPN และ PNP ไว้ในแพ็คเกจ SMD เดียว ช่วยประหยัดพื้นที่ในการออกแบบ PCB เหมาะสำหรับสถานการณ์ต่างๆ เช่น การขยายสัญญาณและการขับเคลื่อนการสวิตช์ความเร็วต่ำ และถูกนำไปใช้อย่างกว้างขวางในวงจรประมวลผลสัญญาณในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การควบคุมทางอุตสาหกรรม และอุปกรณ์อื่นๆ

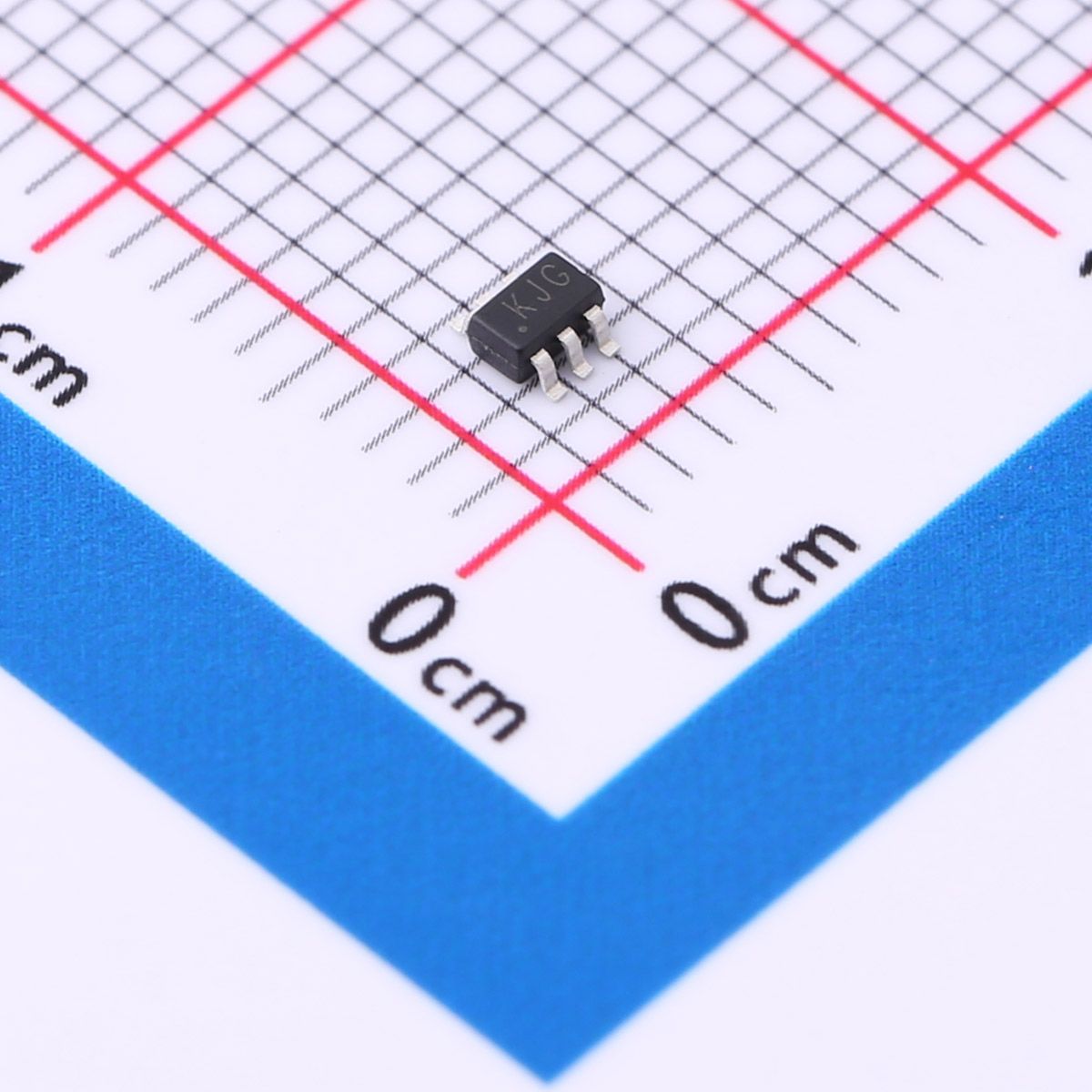

ภาพผลิตภัณฑ์ทรานซิสเตอร์สวิตช์สัญญาณอเนกประสงค์ SLkor รุ่น MBT3946
1. พารามิเตอร์หลักของผลิตภัณฑ์
1.1 ระดับคะแนนสูงสุด
แรงดันระหว่างคอลเลคเตอร์และอีมิเตอร์: 40 Vdc สำหรับ NPN, -40 Vdc สำหรับ PNP
แรงดันระหว่างคอลเลคเตอร์และเบส: 60 Vdc สำหรับ NPN, -40 Vdc สำหรับ PNP
แรงดันระหว่างตัวส่งสัญญาณและฐาน: 6.0 Vdc สำหรับ NPN, -5.0 Vdc สำหรับ PNP
กระแสคอลเลคเตอร์ต่อเนื่อง: 200 mAdc สำหรับ NPN, -200 mAdc สำหรับ PNP
กำลังไฟฟ้ารวมที่อุปกรณ์ต้องระบายออกภายใต้อุณหภูมิแวดล้อม 25 ℃: 150 มิลลิวัตต์
ความต้านทานความร้อนจากจุดเชื่อมต่อถึงสภาพแวดล้อม: 833 ℃/W
ช่วงอุณหภูมิในการเชื่อมต่อและจัดเก็บ: -55 ℃ ถึง +150 ℃
1.2 คุณลักษณะในสถานะปิด
แรงดันพังทลายระหว่างคอลเลคเตอร์และอีมิเตอร์: 40 Vdc สำหรับ NPN, -40 Vdc สำหรับ PNP
แรงดันพังทลายระหว่างคอลเลคเตอร์และเบส: 60 Vdc สำหรับ NPN, -40 Vdc สำหรับ PNP
แรงดันพังทลายระหว่างตัวส่งสัญญาณและฐาน: 6.0 Vdc สำหรับ NPN, -5.0 Vdc สำหรับ PNP
ค่าสัมบูรณ์สูงสุดของกระแสตัดฐานและกระแสตัดตัวเก็บประจุ: 50 nAdc
1.3 ลักษณะเฉพาะของสถานะเปิดใช้งาน
อัตราขยายกระแสตรง (DC current gain) สำหรับทรานซิสเตอร์ NPN มีค่าตั้งแต่ 100 ถึง 300 ภายใต้เงื่อนไขกระแสคอลเลคเตอร์ 10 มิลลิแอมป์-กระแสตรง (mAdc) และแรงดันคอลเลคเตอร์-อีมิเตอร์ 1.0 โวลต์กระแสตรง (Vdc) ส่วนทรานซิสเตอร์ PNP อัตราขยายกระแสตรงมีค่าตั้งแต่ 100 ถึง 300 ภายใต้เงื่อนไขกระแสคอลเลคเตอร์ -10 มิลลิแอมป์-กระแสตรง (mAdc) และแรงดันคอลเลคเตอร์-อีมิเตอร์ -1.0 โวลต์กระแสตรง (Vdc) อัตราขยายจะแตกต่างกันไปตามสภาวะการทำงานของกระแสคอลเลคเตอร์ที่แตกต่างกัน
แรงดันอิ่มตัวสูงสุดระหว่างคอลเลคเตอร์และอีมิเตอร์: 0.30 Vdc สำหรับ NPN, -0.40 Vdc สำหรับ PNP
ช่วงแรงดันอิ่มตัวระหว่างฐานและตัวปล่อย: 0.65-0.95 Vdc สำหรับ NPN, -0.65--0.95 Vdc สำหรับ PNP
1.4 พารามิเตอร์สัญญาณขนาดเล็ก
ความถี่ในการเปลี่ยนสถานะ: อย่างน้อย 300 MHz สำหรับ NPN, อย่างน้อย 250 MHz สำหรับ PNP
ค่าความจุเอาต์พุต: สูงสุด 4.0 pF สำหรับ NPN, สูงสุด 4.5 pF สำหรับ PNP
ค่าความจุอินพุต: สูงสุด 10.0 pF สำหรับ NPN, สูงสุด 8.0 pF สำหรับ PNP
ค่าตัวเลขสัญญาณรบกวน: สูงสุด 5.0 dB สำหรับ NPN, สูงสุด 4.0 dB สำหรับ PNP
1.5 พารามิเตอร์เวลาในการสลับ
เวลาหน่วงสูงสุดและเวลาตอบสนองสูงสุด: 35 นาโนวินาที
ระยะเวลาการเก็บข้อมูลสูงสุด: 200 นาโนวินาทีสำหรับ NPN, 225 นาโนวินาทีสำหรับ PNP
เวลาตกสูงสุด: 75 นาโนวินาทีสำหรับ NPN, 50 นาโนวินาทีสำหรับ PNP
1.6 ข้อมูลบรรจุภัณฑ์
ประเภทบรรจุภัณฑ์: SOT-363 ซึ่งเป็นแพ็คเกจแบบติดตั้งบนพื้นผิวขนาดกะทัดรัด อุปกรณ์นี้ติดตั้งอยู่บนแผ่นวงจรพิมพ์อีพ็อกซีแก้ว FR4
2. คุณสมบัติหลักของผลิตภัณฑ์
แพ็คเกจเดียวนี้รวมทรานซิสเตอร์ NPN หนึ่งตัวและทรานซิสเตอร์ PNP หนึ่งตัวไว้ด้วยกัน ช่วยลดความจำเป็นในการใช้ทรานซิสเตอร์แยกสองตัว ลดขนาดพื้นที่บนแผงวงจรพิมพ์ และทำให้การเดินสายวงจรต่อพ่วงสำหรับวงจรดิฟเฟอเรนเชียลและวงจรพุชพูลง่ายขึ้น
แรงดันไฟฟ้าระดับ 40 Vdc และกระแสคอลเลคเตอร์ 200 mAdc รองรับทั้งโหมดการขยายสัญญาณขนาดเล็กและโหมดการขับสวิตช์กระแสปานกลางถึงต่ำ
ช่วงอุณหภูมิใช้งานกว้าง ตั้งแต่ -55 ℃ ถึง +150 ℃ สำหรับอุณหภูมิจุดเชื่อมต่อ เหมาะสำหรับอุปกรณ์ระดับผู้บริโภคและสภาพแวดล้อมอุณหภูมิในระดับอุตสาหกรรมบางส่วน
ประสิทธิภาพการทำงานกับสัญญาณขนาดเล็กความถี่สูงอยู่ในระดับที่น่าพอใจ ความถี่ในการเปลี่ยนสถานะไม่น้อยกว่า 300 MHz สำหรับ NPN และไม่น้อยกว่า 250 MHz สำหรับ PNP ซึ่งเหมาะสมสำหรับการขยายสัญญาณในย่านความถี่เสียงและความถี่วิทยุต่ำ
พารามิเตอร์การกำหนดเวลาการสลับที่ชัดเจน รวมถึงเวลาหน่วง เวลาเพิ่มขึ้น เวลาคงค่า และเวลาลดลง เหมาะสำหรับแอปพลิเคชันควบคุมการสลับสัญญาณดิจิทัลความเร็วต่ำ
แรงดันตกคร่อมอิ่มตัวที่ควบคุมได้ พร้อมแรงดันคอลเลคเตอร์-อีมิเตอร์ต่ำในสถานะเปิด เพื่อลดการใช้พลังงานในการนำกระแส แรงดันอิ่มตัวเบส-อีมิเตอร์ที่กำหนดไว้อย่างชัดเจน ช่วยให้การออกแบบวงจรไบแอสเบสทำได้ง่ายขึ้น
เอกสารอ้างอิงเส้นโค้งทั่วไปที่สมบูรณ์สำหรับพารามิเตอร์ h และค่าตัวเลขสัญญาณรบกวน การจับคู่ความต้านทานสำหรับวงจรขยายเสียงสามารถทำได้โดยอ้างอิงจากลักษณะสัญญาณรบกวนที่เปลี่ยนแปลงไปตามความต้านทานแหล่งกำเนิดและความถี่ในการทำงาน
3. ขอบเขตการใช้งานหลัก
ผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: รีโมทคอนโทรล แผงควบคุมเครื่องใช้ไฟฟ้าขนาดเล็กสำหรับสลับสัญญาณ และเครื่องขยายเสียงขนาดเล็ก
แผงวงจรควบคุมอุตสาหกรรม: การแปลงระดับสัญญาณแรงดันต่ำ การขับเคลื่อนแบบพุชพูลโหลดขนาดเล็ก และการประมวลผลเบื้องต้นสำหรับสัญญาณเซ็นเซอร์
อุปกรณ์ต่อพ่วงการสื่อสาร: วงจรปรับสภาพสัญญาณความถี่ต่ำและวงจรบัฟเฟอร์สัญญาณอินเทอร์เฟซ
อุปกรณ์และมาตรวัด: การขยายสัญญาณล่วงหน้าสำหรับสัญญาณอ่อน และการขับเคลื่อนสวิตช์สำหรับโหลดขนาดเล็ก เช่น รีเลย์และออปโตคัปเปลอร์
วงจรอนาล็อกทั่วไป: วงจรขยายสัญญาณแบบดิฟเฟอเรนเชียลและวงจรพุชพูลแบบคอมพลีเมนทารี คู่ทรานซิสเตอร์ NPN-PNP บนชิปใช้สำหรับการสร้างวงจรคอมพลีเมนทารี
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ข้อควรพิจารณาเกี่ยวกับกระแสไฟฟ้าและกำลังไฟฟ้า: กระแสไฟฟ้าที่ไหลผ่านตัวเก็บประจุอย่างต่อเนื่องต้องไม่เกินค่าที่กำหนดไว้ที่ 200 มิลลิแอมป์-เดซิเมตร ลดกำลังไฟฟ้าที่อนุญาตให้ใช้ได้เมื่ออุณหภูมิแวดล้อมสูงขึ้น ประเมินอุณหภูมิของจุดเชื่อมต่อโดยใช้พารามิเตอร์ความต้านทานความร้อน และรักษาอุณหภูมิของจุดเชื่อมต่อให้ต่ำกว่า 150 องศาเซลเซียส
การออกแบบระยะขอบแรงดัน: สำรองระยะขอบความปลอดภัยสำหรับแรงดันระหว่างขั้วทั้งหมด หลีกเลี่ยงการใช้งานในระยะยาวใกล้กับแรงดันพังทลาย แรงดันย้อนกลับระหว่างตัวส่งและฐานต้องไม่เกินขีดจำกัด VEBO ที่ระบุไว้ในเอกสารข้อมูล เพื่อป้องกันความเสียหายที่จุดเชื่อมต่อตัวส่ง
การออกแบบวงจรสวิตช์: กำหนดค่ากระแสขับฐานอย่างเหมาะสมสำหรับการใช้งานสวิตช์เพื่อให้ได้ระดับความอิ่มตัวที่เหมาะสม ระดับความอิ่มตัวที่มากเกินไปจะเพิ่มเวลาในการเก็บประจุและลดความเร็วในการสวิตช์ ให้ความสำคัญกับอิทธิพลของเวลาที่เกิดจากเวลาหน่วงและเวลาในการเก็บประจุต่อวงจรโดยรวม
การออกแบบวงจรขยายสัญญาณ: เลือกกระแสการทำงานของตัวเก็บประจุแบบคงที่และค่าความต้านทานของแหล่งกำเนิดที่เหมาะสม เพื่อเพิ่มประสิทธิภาพการลดสัญญาณรบกวน โดยอ้างอิงจากค่าพารามิเตอร์ h และกราฟค่าสัญญาณรบกวนสำหรับการออกแบบวงจรขยายสัญญาณขนาดเล็ก ค่าความจุของอินพุตและเอาต์พุตจะมีผลต่อประสิทธิภาพที่ความถี่สูง ควรใช้เส้นทางเดินสัญญาณที่สั้นที่สุดเท่าที่จะเป็นไปได้สำหรับการจัดวางวงจรที่ความถี่สูง เพื่อลดค่าความจุปรสิตที่ซ้อนทับกันให้น้อยที่สุด
การออกแบบแผงวงจรพิมพ์ (PCB): ใช้ขนาดแผ่นรองขั้นต่ำที่แนะนำสำหรับแพ็คเกจแบบติดตั้งบนพื้นผิว SOT-363 เพื่อรับประกันการระบายความร้อนและความน่าเชื่อถือในการบัดกรี แยกการเดินสายวงจร NPN และ PNP เพื่อลดการรบกวนระหว่างสองช่องสัญญาณ
อิทธิพลของอุณหภูมิ: อัตราขยายกระแสตรงและแรงดันอิ่มตัวจะเปลี่ยนแปลงไปตามอุณหภูมิของจุดเชื่อมต่อ ควรเผื่อระยะการทำงานของวงจรโดยการตรวจสอบกราฟลักษณะเฉพาะของอุณหภูมิโดยทั่วไปสำหรับสภาวะการทำงานที่อุณหภูมิสูงและต่ำในขั้นตอนการออกแบบเบื้องต้น
สภาวะปิดเครื่อง: ให้ความสำคัญกับข้อกำหนดเกี่ยวกับกระแสรั่วไหล สำหรับวงจรการสุ่มตัวอย่างที่มีความต้านทานสูง กระแสรั่วไหลสูงสุด 50 nAdc อาจทำให้เกิดข้อผิดพลาดในการสุ่มตัวอย่าง ดังนั้นจึงต้องประเมินผลกระทบต่อวงจรด้วย
5. สรุปผลิตภัณฑ์
MBT3946 เป็นทรานซิสเตอร์ซิลิคอนอเนกประสงค์แบบคอมพลีเมนต์ บรรจุในแพ็คเกจ SOT-363 พร้อมอุปกรณ์ NPN และ PNP ภายใน มีแรงดันทนสูงสุด 40 Vdc และกระแสคอลเลคเตอร์ต่อเนื่องสูงสุด 200 mAdc ส่วนประกอบนี้รองรับทั้งการขยายสัญญาณขนาดเล็กและการสลับสัญญาณ มีช่วงอุณหภูมิการทำงานกว้างและพารามิเตอร์เวลาการสลับที่กำหนดไว้อย่างดี ประสิทธิภาพด้านสัญญาณรบกวนเหมาะสำหรับการประมวลผลสัญญาณเสียง โครงสร้างแบบทรานซิสเตอร์คู่ในแพ็คเกจเดียวช่วยลดความซับซ้อนในการออกแบบวงจรพุชพูลแบบคอมพลีเมนต์และวงจรดิฟเฟอเรนเชียล และประหยัดพื้นที่ PCB สามารถนำไปใช้กับวงจรแรงดันต่ำขนาดกลางและสัญญาณขนาดเล็กสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เครื่องมืออุตสาหกรรม และอุปกรณ์อื่นๆ ในทางปฏิบัติทางวิศวกรรม ควรลดพิกัดแรงดัน กระแส และกำลัง การประเมินขอบเขตวงจรโดยพิจารณาจากลักษณะอุณหภูมิ เวลาการสลับ และตัวบ่งชี้กระแสรั่วไหลเป็นสิ่งจำเป็นเพื่อให้การทำงานมีเสถียรภาพและเชื่อถือได้
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
MBT3946สู่หน้าผลิตภัณฑ์
ไดโอดเรียงกระแสฟื้นตัวเร็ว Slkor ES1J: ทนแรงดันไฟ 600V, 1.0A แพ็คเกจ SMA ไดโอดเรียงกระแสเร็วพิเศษ
2026-11-16
1123
ES1J เป็นไดโอดเรียงกระแสแบบฟื้นตัวเร็วพิเศษในแพ็คเกจแบบติดตั้งบนพื้นผิว SMA ที่ผลิตโดย Slkor มีคุณสมบัติเด่นคือแรงดันย้อนกลับสูงสุดซ้ำได้ 600V และกระแสเรียงกระแสตรงเฉลี่ย 1.0A โดยมีเวลาการฟื้นตัวย้อนกลับโดยทั่วไป 35nS ใช้กระบวนการผลิตแบบเคลือบแก้ว ทำให้เป็นไปตามมาตรฐาน RoHS อุณหภูมิในการทำงานและการจัดเก็บอยู่ในช่วง -55℃ ถึง 150℃ และเหมาะสำหรับการออกแบบวงจรของแหล่งจ่ายไฟแบบสวิตชิ่ง อะแดปเตอร์ และผลิตภัณฑ์อิเล็กทรอนิกส์อื่นๆ

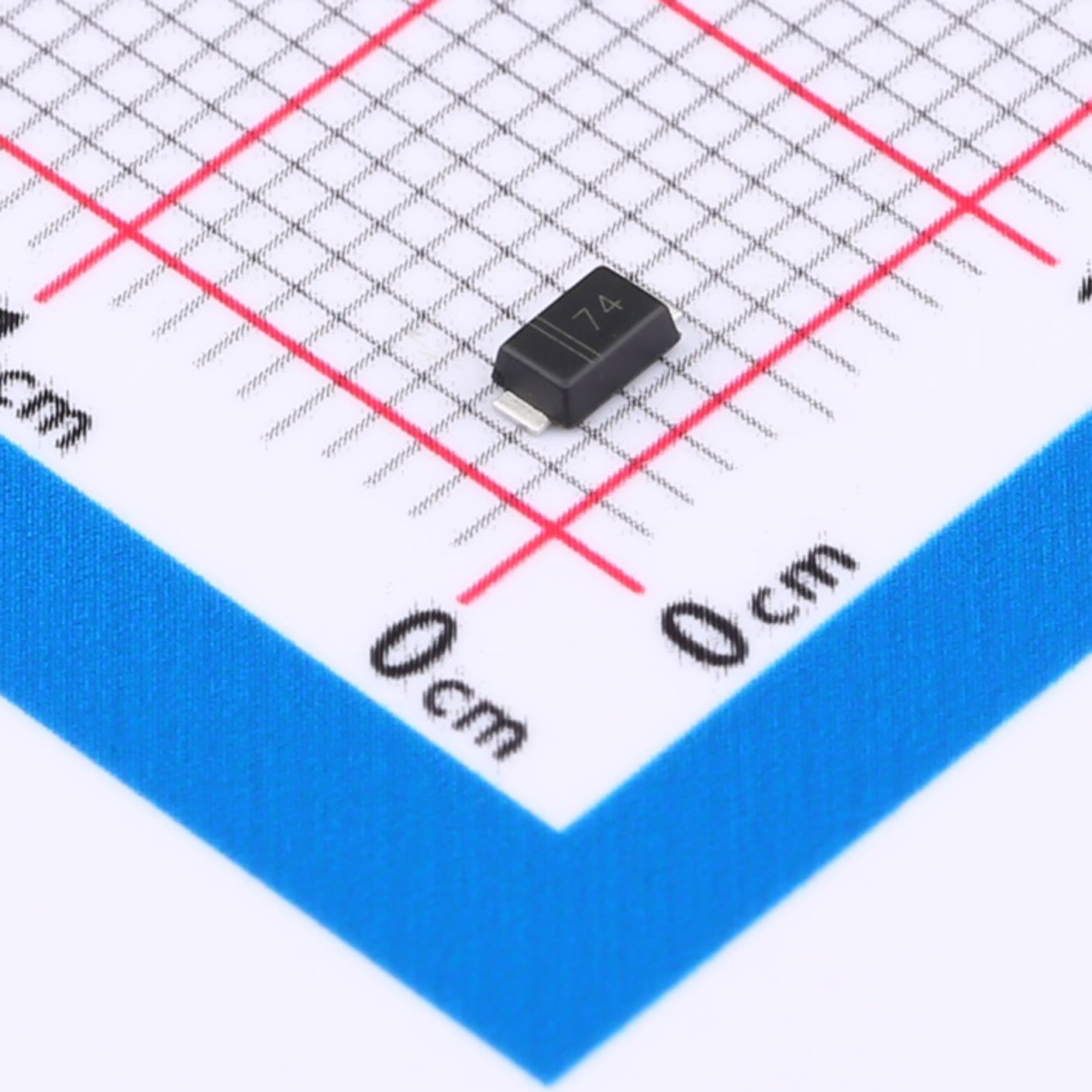

ภาพผลิตภัณฑ์ไดโอดเรียงกระแสฟื้นตัวเร็ว Slkor รุ่น ES1J
1. พารามิเตอร์หลักของผลิตภัณฑ์
หากไม่ได้ระบุไว้เป็นอย่างอื่น การทดสอบทั้งหมดจะดำเนินการภายใต้อุณหภูมิแวดล้อม 25 องศาเซลเซียส
พิกัดแรงดันไฟฟ้า: แรงดันย้อนกลับสูงสุดแบบซ้ำๆ 600V; แรงดัน RMS สูงสุด 420V; แรงดันบล็อก DC 600V
พิกัดกระแสไฟฟ้าปัจจุบัน: กระแสไฟฟ้าเฉลี่ยที่แปลงเป็นกระแสตรง 1.0A ทดสอบที่อุณหภูมิของสายไฟ 110℃; กระแสไฟกระชากสูงสุด 30A ภายใต้สภาวะคลื่นครึ่งไซน์ 8.3ms
คุณลักษณะทางไฟฟ้า: แรงดันไฟตรงไปข้างหน้าสูงสุดทันที 2.2V ที่กระแสไฟตรง 1.0A; กระแสไฟย้อนกลับสูงสุด 5μA ที่ 25℃ และสูงสุด 50μA ที่ 125℃; เวลาการฟื้นตัวย้อนกลับโดยทั่วไป 35nS; ความจุของรอยต่อโดยทั่วไป 10pF วัดที่ 1.0MHZ และแรงดันไฟย้อนกลับ 4.0V; ความต้านทานความร้อนสูงสุด 34℃/W โดยใช้แผ่นทองแดงขนาด 5mm×5mm บน PCB
ข้อกำหนดด้านอุณหภูมิ: ช่วงอุณหภูมิการใช้งานและการจัดเก็บ: -55℃ ถึง 150℃; ขั้วต่อรองรับการบัดกรีที่อุณหภูมิสูง 250℃ เป็นเวลา 10 วินาที
บรรจุภัณฑ์และการปฏิบัติตามข้อกำหนด: แพ็คเกจแบบติดตั้งบนพื้นผิว SMA, บรรจุภัณฑ์พลาสติก ระดับความทนไฟ 94V-0, เป็นไปตามข้อกำหนด RoHS
2. คุณสมบัติหลักของผลิตภัณฑ์
แพ็คเกจ SMA แบบติดตั้งบนพื้นผิวที่มีขนาดเล็ก เข้ากันได้กับการบัดกรี SMT อัตโนมัติ และช่วยประหยัดพื้นที่บนแผงวงจรพิมพ์ (PCB)
ชิปเชื่อมต่อแบบเคลือบแก้วเพื่อประสิทธิภาพที่เชื่อถือได้
เวลาการฟื้นตัวย้อนกลับที่สั้นมากเป็นพิเศษสำหรับวงจรความถี่สูงและประสิทธิภาพการแปลงสูง
บรรจุภัณฑ์พลาสติกที่มีระดับความไวไฟ 94V-0 เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยทางอิเล็กทรอนิกส์
ขั้วต่อสามารถทนความร้อนสูงถึง 250℃ เป็นเวลา 10 วินาที ในการบัดกรีด้วยอุณหภูมิสูง ซึ่งสอดคล้องกับกระบวนการผลิต SMT มาตรฐาน
ชิ้นส่วนนี้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของ RoHS
3. ขอบเขตการใช้งานหลัก
วงจรเรียงกระแสความถี่สูงทางด้านรองของแหล่งจ่ายไฟแบบสวิตชิ่ง
วงจรเรียงกระแสภายในอะแดปเตอร์แปลงไฟและที่ชาร์จไฟ
วงจรแปลงไฟ DC-DC ความถี่สูง
วงจรป้องกันการหมุนฟรีและการกลับขั้วสำหรับเครื่องใช้ไฟฟ้าในครัวเรือนและแผงควบคุมอุตสาหกรรมขนาดเล็ก
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่ต้องการการแปลงกระแสไฟฟ้าความเร็วสูง
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
การลดพิกัดกระแส: กระแสไฟฟ้าเฉลี่ยที่ไหลผ่านไดโอดในแนวตรงที่กำหนดไว้ที่ 1.0A นั้นใช้ได้กับโหลดแบบตัวต้านทานหรือตัวเหนี่ยวนำ สำหรับโหลดแบบตัวเก็บประจุ กระแสไฟฟ้าที่ไดโอดใช้ในการทำงานของไดโอดจะต้องลดลงร้อยละยี่สิบ
การลดพิกัดกระแสไฟฟ้าตามอุณหภูมิ: กระแสไฟฟ้าเฉลี่ยที่อนุญาตจะลดลงเมื่ออุณหภูมิแวดล้อมสูงกว่า 110℃ ควรสำรองกระแสไฟฟ้าไว้ให้เพียงพอในสภาวะการทำงานที่อุณหภูมิสูง
การออกแบบแผงวงจรพิมพ์ (PCB): ควรใช้แผ่นทองแดงขนาด 5 มม. × 5 มม. หรือใหญ่กว่าบนแผงวงจรพิมพ์ เพื่อควบคุมความต้านทานความร้อน ปรับปรุงการระบายความร้อน และลดอุณหภูมิที่จุดเชื่อมต่อ
การประเมินกระแสไฟกระชาก: เมื่อมีกระแสไฟกระชากชั่วขณะขนาดใหญ่เกิดขึ้นในวงจร ให้ประเมินระยะปลอดภัยโดยอ้างอิงจากกราฟความสัมพันธ์ระหว่างกระแสไฟกระชากกับวงจร เพื่อป้องกันความเสียหายของชิ้นส่วนที่เกิดจากการกระชากซ้ำๆ
กระแสรั่วไหลย้อนกลับ: กระแสรั่วไหลย้อนกลับจะเพิ่มขึ้นอย่างมากที่อุณหภูมิสูง ควรพิจารณาผลกระทบของกระแสนี้ในการออกแบบวงจรที่มีความต้านทานสูง
ขั้นตอนการบัดกรี: ในระหว่างการบัดกรีแบบรีโฟลว์ อุณหภูมิของขั้วต่อต้องไม่เกิน 250℃ และระยะเวลาที่อุณหภูมิสูงต้องไม่เกิน 10 วินาที เพื่อหลีกเลี่ยงความเสียหายของชิ้นส่วน
5. สรุปผลิตภัณฑ์
ES1J เป็นไดโอดเรียงกระแสแบบติดตั้งบนพื้นผิว (SMA) ที่มีอัตราการไหล 1.0A / 600V และอัตราการฟื้นตัวเร็วเป็นพิเศษ ให้ประสิทธิภาพการฟื้นตัวย้อนกลับที่รวดเร็วสำหรับสถานการณ์การเรียงกระแสความถี่สูง มีคุณสมบัติแรงดันและกระแสครบถ้วน รองรับการประกอบ SMT มาตรฐาน และตรงตามมาตรฐานการหน่วงไฟและสิ่งแวดล้อม ในการออกแบบทางวิศวกรรมจริง ควรลดกระแสตามประเภทของโหลดและอุณหภูมิแวดล้อม การจัดวางแผ่นทองแดงบน PCB อย่างเหมาะสมเป็นสิ่งจำเป็นสำหรับการระบายความร้อน เพื่อรับประกันการทำงานที่เสถียรและเชื่อถือได้ในระยะยาว
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
อีเอส1เจสู่หน้าผลิตภัณฑ์
Slkor ULN2803AS: อาร์เรย์ทรานซิสเตอร์ดาร์ลิงตันแบบแปดตัว SOP-18 ทนแรงดัน 50V และกระแส 500mA
2026-11-13
1359
ULN2803AS เป็นอาร์เรย์ทรานซิสเตอร์ NPN ดาร์ลิงตันแบบแปดขาในแพ็คเกจ SOP-18 พร้อมไดโอดแคลมป์ฟรีวีลลิ่งในตัวและโครงสร้างเอาต์พุตแบบโอเพ่นคอลเลคเตอร์ ทำหน้าที่แปลงระดับและขับโหลดระหว่างวงจรดิจิทัลระดับลอจิกต่ำ เช่น TTL/CMOS และโหลดแรงดันสูง กระแสสูง เช่น รีเลย์และหลอดไฟแสดงสถานะ ช่วงอุณหภูมิการทำงานอยู่ที่ 0℃ ถึง 70℃ มีการใช้งานอย่างแพร่หลายในแอปพลิเคชันขับโหลดหลายช่องสัญญาณในคอมพิวเตอร์ การควบคุมอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
ภาพผลิตภัณฑ์ Skor Darlington Transistor Array ULN2803AS
1. พารามิเตอร์หลักของผลิตภัณฑ์
แรงดันไฟฟ้าขาออก: สูงสุด 50V
แรงดันไฟฟ้าขาเข้า: สูงสุด 30V
กระแสไฟฟ้าต่อเนื่องต่อช่อง: สูงสุด 500 มิลลิแอมป์
กระแสไฟต่อเนื่องต่อช่องสัญญาณ: สูงสุด 25mA
อุณหภูมิใช้งานโดยรอบ: 0℃~70℃
อุณหภูมิการจัดเก็บ: -55 ℃ ~ + 150 ℃
อุณหภูมิจุดเชื่อมต่อสูงสุด: 125℃
ความต้านทานความร้อน θJA: 55℃/W
กระแสรั่วไหลขาออก: สูงสุด 50 μA ที่ 25℃, สูงสุด 100 μA ที่ 70℃
แรงดันอิ่มตัวระหว่างคอลเลคเตอร์และอีมิเตอร์: โดยทั่วไป 0.85V~1.1V ภายใต้สภาวะกระแสคอลเลคเตอร์ที่แตกต่างกัน สูงสุด 1.6V
กระแสไฟเริ่มต้น: โดยทั่วไป 1.1 mA ที่แรงดันไฟเข้า 3.85 V, สูงสุด 1.35 mA
แรงดันไฟฟ้าขาเข้าสำหรับการเปิดใช้งาน: โดยทั่วไป 1.70V~1.80V สูงสุด 2.4V~3.0V ขึ้นอยู่กับกระแสไฟฟ้าที่ไหลผ่านตัวเก็บประจุ
กระแสปิดการทำงานขาเข้า: 50μA~100μA ที่อุณหภูมิ 70℃
ความจุอินพุต: โดยทั่วไป 15pF, สูงสุด 25pF
เวลาหน่วงในการเปิดและปิด: โดยทั่วไป 0.25 ไมโครวินาที สูงสุด 1.0 ไมโครวินาที
กระแสรั่วย้อนกลับของไดโอดแคลมป์: สูงสุด 50 μA ที่ 25℃, สูงสุด 100 μA ที่ 70℃
แรงดันตกคร่อมไดโอดหนีบ: โดยทั่วไป 1.5V ภายใต้กระแส 350mA สูงสุด 2.0V
รูปแบบบรรจุภัณฑ์: SOP-18
2. คุณสมบัติหลักของผลิตภัณฑ์
แผงทรานซิสเตอร์ NPN Darlington อิสระแปดตัวในแพ็คเกจ SOP-18 สำหรับติดตั้งบนพื้นผิว เข้ากันได้กับการประกอบ SMT อัตโนมัติ
เอาต์พุตแบบ Open-collector แต่ละช่องมีไดโอดหนีบแบบฟรีวีลลิ่งในตัวเพื่อลดแรงดันไฟฟ้าสูงชั่วขณะที่เกิดจากโหลดแบบเหนี่ยวนำ
ระดับสัญญาณอินพุตที่เข้ากันได้กับ TTL รองรับการเชื่อมต่อกับวงจรลอจิกดิจิทัลต่างๆ รวมถึง TTL, CMOS, PMOS และ NMOS
แต่ละช่องสามารถรองรับแรงดันเอาต์พุตได้สูงสุดถึง 50V และกระแสคอลเลคเตอร์ต่อเนื่องได้สูงสุดถึง 500mA สำหรับขับโหลดที่ต้องการแรงดันและกระแสสูง
มีอัตราการเปิดและปิดที่ค่อนข้างรวดเร็ว พร้อมความจุอินพุตต่ำ เหมาะสำหรับสถานการณ์การขับสวิตช์ความเร็วปานกลาง
มีการกำหนดขีดจำกัดที่ชัดเจนสำหรับอุณหภูมิในการใช้งาน อุณหภูมิในการจัดเก็บ และอุณหภูมิของจุดเชื่อมต่อ ซึ่งสอดคล้องกับข้อกำหนดของสภาพแวดล้อมทางอุตสาหกรรมทั่วไปและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
3. ขอบเขตการใช้งานหลัก
การขับเคลื่อนรีเลย์: การขับเคลื่อนขดลวดรีเลย์แบบหลายช่องสัญญาณสำหรับแผงควบคุมอุตสาหกรรมและอุปกรณ์อัจฉริยะ
การขับเคลื่อนหลอดไฟแสดงสถานะและแผง LED: การขับเคลื่อนกระแสสูงสำหรับหลอดไฟแสดงสถานะแบบหลายช่องสัญญาณและแผง LED
อุปกรณ์การพิมพ์: การขับเคลื่อนส่วนประกอบการพิมพ์ เช่น หัวพิมพ์
ระบบควบคุมอุตสาหกรรม: การขับเคลื่อนโหลดแบบต้านทานและแบบเหนี่ยวนำหลายช่องสัญญาณสำหรับอุปกรณ์ต่อพ่วง PLC และตัวควบคุมอุตสาหกรรม
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค: การขับเคลื่อนสวิตช์โหลดแบบหลายช่องสัญญาณสำหรับแผงควบคุมหลักของเครื่องใช้ไฟฟ้าในครัวเรือน
การแปลงระดับอินเทอร์เฟซดิจิทัล: การแปลงอินเทอร์เฟซจากสัญญาณลอจิกแรงดันต่ำไปเป็นโหลดแรงดันสูงกระแสสูง
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
การควบคุมกระแสไฟ: ห้ามใช้กระแสไฟสะสมต่อเนื่องสูงสุดเกิน 500 มิลลิแอมป์ต่อช่อง และกระแสไฟฐานต่อเนื่องสูงสุดเกิน 25 มิลลิแอมป์ต่อช่อง เมื่อใช้งานหลายช่องสัญญาณพร้อมกันภายใต้สภาวะกระแสไฟสูง ให้ประเมินประสิทธิภาพทางความร้อนตามค่าความต้านทานความร้อน 55℃/W และป้องกันไม่ให้อุณหภูมิรอยต่อเกิน 125℃
การจัดการโหลดแบบเหนี่ยวนำ: เมื่อใช้งานโหลดแบบเหนี่ยวนำ เช่น ขดลวดรีเลย์ ให้ใช้ไดโอดหนีบภายในชิปในวงจรโหลดเพื่อดูดซับแรงดันไฟกระชากย้อนกลับและป้องกันเอาต์พุตของอุปกรณ์
ข้อจำกัดด้านแรงดันไฟฟ้า: แรงดันไฟฟ้าที่ขาอินพุตต้องไม่เกิน 30V และแรงดันไฟฟ้าที่ขาเอาต์พุตต้องไม่เกิน 50V เพื่อป้องกันความเสียหายถาวรต่ออุปกรณ์
การพิจารณาเรื่องเวลาและภาระ: ความล่าช้าในการเปิดและปิดมีตั้งแต่ระดับนาโนวินาทีไปจนถึงไมโครวินาที ควรพิจารณาความล่าช้าในการสลับสำหรับงานออกแบบที่ต้องการความแม่นยำด้านเวลา
การออกแบบแผงวงจรพิมพ์ (PCB): ขยายความกว้างของลายวงจรที่มีกระแสสูงเพื่อลดความร้อนที่เกิดขึ้นกับลายวงจร ตรวจสอบให้แน่ใจว่ามีการต่อสายดินที่เชื่อถือได้สำหรับขาต่อสายดินเพื่อลดการรบกวน
การจัดการอุณหภูมิ: รักษาอุณหภูมิการทำงานโดยรอบให้อยู่ระหว่าง 0℃~70℃ มิฉะนั้นพารามิเตอร์ทางไฟฟ้าจะเสื่อมลง รักษาอุณหภูมิการจัดเก็บให้อยู่ระหว่าง -55℃~+150℃
5. สรุปผลิตภัณฑ์
ULN2803AS เป็นอาร์เรย์ทรานซิสเตอร์ดาร์ลิงตันแบบอ็อกทัลในแพ็คเกจ SOP-18 พร้อมเอาต์พุตแบบโอเพ่นคอลเลคเตอร์และไดโอดแคลมป์ในตัว มันแปลงสัญญาณลอจิกระดับต่ำจากวงจร TTL หรือ CMOS ให้มีความสามารถในการขับกระแสและแรงดันสูง และใช้กันอย่างแพร่หลายในการขับรีเลย์หลายช่องสัญญาณ หลอดไฟแสดงสถานะ และโหลดแบบเหนี่ยวนำ ต้องปฏิบัติตามพิกัดสูงสุดทั้งหมดสำหรับกระแส แรงดัน และอุณหภูมิอย่างเคร่งครัด พร้อมกับการประเมินความร้อนที่เหมาะสมในการใช้งานจริง โดยทั่วไปจะใช้ในการขับโหลดหลายช่องสัญญาณในระบบควบคุมอุตสาหกรรม อุปกรณ์ต่อพ่วงคอมพิวเตอร์ และผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคต่างๆ
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
ULN2803ASสู่หน้าผลิตภัณฑ์
ไดโอดสวิตช์ Slkor BAV70: ไดโอดสวิตช์แบบระนาบอิพิแท็กเซียลซิลิคอน SOT-23 ความเร็วสูง ความจุต่ำ
2026-11-12
1382
Slkor BAV70 เป็นไดโอดสวิตช์แบบระนาบที่ทำจากซิลิคอนเอพิแท็กเซียล บรรจุในแพ็คเกจแบบติดตั้งบนพื้นผิว SOT-23 ขนาดเล็ก รหัส A4 มีคุณสมบัติเด่นคือ แรงดันไฟตรงต่ำ เวลาการฟื้นตัวย้อนกลับเร็ว และความจุรวมต่ำ เหมาะสำหรับสถานการณ์การสวิตช์ความเร็วสูงพิเศษหลากหลายรูปแบบ และถูกนำไปใช้กันอย่างแพร่หลายในการออกแบบทางอิเล็กทรอนิกส์ เช่น การสวิตช์สัญญาณและการป้องกันวงจร

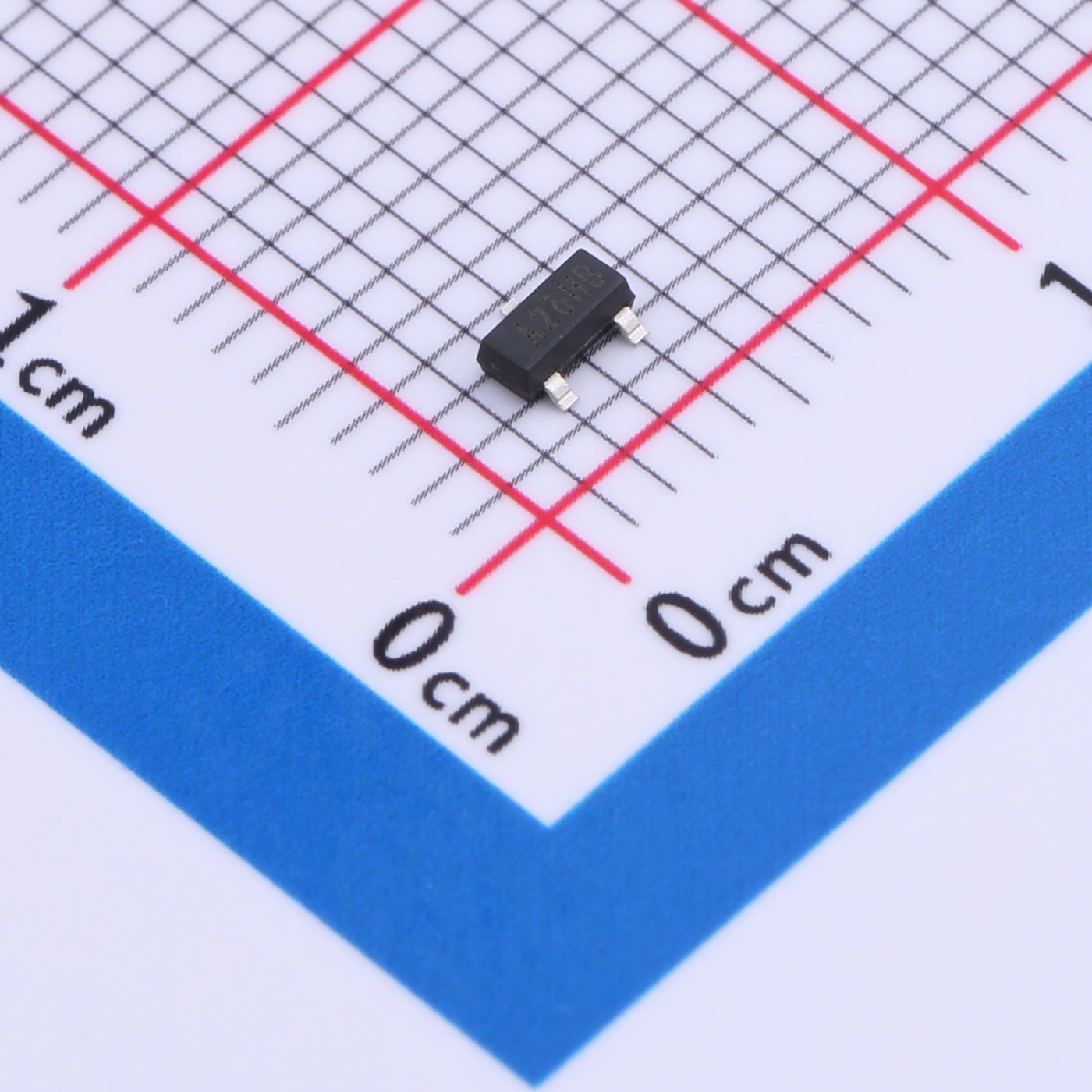

ภาพผลิตภัณฑ์ไดโอดสวิตชิ่ง Skor BAV70
1. พารามิเตอร์หลักของผลิตภัณฑ์
ประเภทบรรจุภัณฑ์: บรรจุภัณฑ์พลาสติก SOT-23 รหัสเครื่องหมาย: A4
ประเภทอุปกรณ์: ไดโอดสวิตช์แบบระนาบอิพิแท็กเซียลซิลิคอน
อุณหภูมิแวดล้อมอ้างอิงสำหรับการทดสอบ: 25℃
อุณหภูมิจุดเชื่อมต่อสูงสุด: 150℃
ช่วงอุณหภูมิในการจัดเก็บ: -40℃ ถึง 150℃
การลดกำลังไฟจะเริ่มเมื่ออุณหภูมิแวดล้อมอยู่ที่ 25℃ และกำลังไฟที่ระบายออกจะลดลงเมื่ออุณหภูมิแวดล้อมสูงกว่า 25℃
2. คุณสมบัติหลักของผลิตภัณฑ์
แพ็คเกจ SOT-23 ขนาดกะทัดรัด ใช้พื้นที่บนแผงวงจรพิมพ์ (PCB) น้อย เหมาะสำหรับการจัดวางชิ้นส่วนแบบติดตั้งบนพื้นผิวที่มีความหนาแน่นสูง
แรงดันไฟฟ้าไปข้างหน้าต่ำ เพื่อลดการสูญเสียพลังงานในการนำไฟฟ้า
เวลาในการกู้คืนย้อนกลับที่รวดเร็วเพื่อรองรับประสิทธิภาพการสลับความเร็วสูงเป็นพิเศษ
ค่าความจุรวมต่ำ ช่วยลดการรบกวนของสัญญาณภายใต้สภาวะการทำงานความถี่สูง
กระบวนการผลิตซิลิคอนเอพิแท็กเซียลแบบระนาบให้ประสิทธิภาพของอุปกรณ์ที่สม่ำเสมอ
3. ขอบเขตการใช้งานหลัก
วงจร switching ความเร็วสูงพิเศษ สำหรับการสลับเปิด-ปิดสัญญาณด้วยความเร็วสูง
วงจรปรับสภาพสัญญาณภายในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
วงจรจำกัดสัญญาณและวงจรป้องกัน ESD เสริมสำหรับวงจรดิจิทัลต่างๆ
วงจรสำหรับการประมวลผลสัญญาณความถี่สูง
ชุดสวิตช์สัญญาณสำหรับแผงควบคุมอุตสาหกรรมขนาดกะทัดรัด
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ปฏิบัติตามกราฟลดกำลังไฟฟ้าสำหรับการออกแบบที่เกี่ยวข้องกับกำลังไฟฟ้า ลดกำลังไฟฟ้าที่อนุญาตให้ใช้ได้จริงเมื่ออุณหภูมิแวดล้อมเกิน 25℃ เพื่อป้องกันความเสียหายจากความร้อนสูงเกินไป
สำหรับการใช้งานความถี่สูง ค่าความจุรวมของไดโอดนี้จะแปรผันตามแรงดันย้อนกลับ ประเมินผลกระทบที่เกี่ยวข้องกับค่าความจุตามแรงดันย้อนกลับที่ใช้งานจริง
กระแสรั่วไหลย้อนกลับจะเพิ่มขึ้นตามอุณหภูมิการทำงานที่สูงขึ้น ประเมินผลกระทบของการรั่วไหลต่อวงจรข้างเคียงในสภาวะการทำงานที่อุณหภูมิสูง
ทำการบัดกรีตามข้อกำหนดอุณหภูมิมาตรฐานสำหรับแพ็คเกจ SOT-23 หลีกเลี่ยงการบัดกรีที่อุณหภูมิสูงเป็นเวลานาน เนื่องจากอาจทำให้ชิปเสียหายได้
ห้ามใช้งานเกินขีดจำกัดสูงสุดที่กำหนดไว้ การใช้งานเกินขีดจำกัดจะส่งผลให้เครื่องเสียหายถาวร
5. สรุปผลิตภัณฑ์
BAV70 เป็นไดโอดสวิตช์ความเร็วสูงแบบระนาบซิลิคอนเอพิแท็กเซียลในแพ็คเกจ SOT-23 ด้วยคุณสมบัติที่กะทัดรัด แรงดันไฟตรงต่ำ การฟื้นตัวย้อนกลับที่รวดเร็ว และความจุรวมน้อย จึงตรงตามข้อกำหนดสำหรับการสวิตช์สัญญาณความเร็วสูง เหมาะสำหรับการสวิตช์สัญญาณและการออกแบบการป้องกันเสริมในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค การควบคุมทางอุตสาหกรรม และสถานการณ์อื่นๆ อีกมากมาย ในการใช้งานจริงทางวิศวกรรม ควรให้ความสนใจกับการเปลี่ยนแปลงของกำลังไฟฟ้า กระแสรั่วไหลย้อนกลับ และความจุของรอยต่อที่เกิดจากอุณหภูมิ สภาวะการทำงานต้องอยู่ภายในพิกัดสูงสุดที่กำหนด เพื่อให้มั่นใจถึงประสิทธิภาพของวงจรที่เสถียรในระยะยาว
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
BAV 70สู่หน้าผลิตภัณฑ์
ไดโอด Schottky Barrier รุ่น Slkor B5819WS: 40V SOD‑323
2026-11-11
1535
B5819WS เป็นไดโอด Schottky barrier แบบบรรจุภัณฑ์ SOD-323 จาก Slkor เหมาะสำหรับวงจรแรงดันต่ำและความถี่สูง เพื่อการทำงานแบบฟรีวีลลิ่งและการป้องกันขั้ว ตัวอุปกรณ์ใช้แพ็คเกจพลาสติกขึ้นรูปสำหรับติดตั้งบนพื้นผิว พร้อมขั้วต่อที่สามารถบัดกรีได้ และมีเครื่องหมายแสดงขั้วบนตัวเคส เหมาะสำหรับการออกแบบติดตั้งบนพื้นผิวสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและแผงวงจรอุตสาหกรรมขนาดกะทัดรัด
ภาพผลิตภัณฑ์ไดโอด Schottky Slkor รุ่น B5819WS
1. พารามิเตอร์หลักของผลิตภัณฑ์
ประเภทบรรจุภัณฑ์: แพ็คเกจแบบติดตั้งบนพื้นผิว (SOD-323)
แรงดันย้อนกลับสูงสุดขณะทำงาน: 40V
กระแสไฟกระชากสูงสุดไปข้างหน้า: 14A ภายใต้เงื่อนไข 8.3ms
กระแสตรงสูงสุดแบบซ้ำๆ: 625 มิลลิแอมป์
กำลังไฟฟ้าที่ใช้: 200 มิลลิวัตต์
ความต้านทานความร้อนจากจุดเชื่อมต่อถึงสภาพแวดล้อม: 625 กิโลโอห์ม/วัตต์
แรงดันตกคร่อม: 0.9 โวลต์ ทดสอบที่กระแสตกคร่อม 1 แอมป์
มีการพิมพ์เครื่องหมายแสดงขั้วไว้บนตัวเครื่อง ขั้วต่อชุบโลหะเป็นไปตามข้อกำหนดการบัดกรีมาตรฐาน
เงื่อนไขการทดสอบอ้างอิง: อุณหภูมิแวดล้อม 25℃
2. คุณสมบัติหลักของผลิตภัณฑ์
โครงสร้างไดโอดแบบ Schottky-barrier ที่ได้รับการปรับให้เหมาะสมสำหรับสถานการณ์แรงดันต่ำและความถี่สูง
แพ็คเกจ SOD-323 แบบติดตั้งบนพื้นผิวขนาดกะทัดรัด ช่วยประหยัดพื้นที่ในการออกแบบแผงวงจรพิมพ์ (PCB)
สามารถทนต่อกระแสไฟกระชากระยะสั้นที่เกิดขึ้นจากแรงกระตุ้นของกระแสไฟฟ้าชั่วขณะได้
มีการพิมพ์สัญลักษณ์ขั้วไว้บนตัวเครื่องเพื่อให้ง่ายต่อการระบุทิศทางระหว่างการประกอบ
ผิวเคลือบขั้วต่อเป็นไปตามข้อกำหนดด้านความสามารถในการบัดกรีมาตรฐานและเหมาะสำหรับกระบวนการบัดกรีแบบรีโฟลว์ SMD
3. ขอบเขตการใช้งานหลัก
วงจรอินเวอร์เตอร์แรงดันต่ำความถี่สูง
ระบบป้องกันการหมุนฟรีสำหรับวงจรต่างๆ
ระบบป้องกันการกลับขั้วของแหล่งจ่ายไฟบนแผงวงจร
วงจรจ่ายไฟของอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กสำหรับผู้บริโภค
การออกแบบวงจรเรียงกระแสขนาดเล็กสำหรับวงจรสัญญาณและด้านรองของแหล่งจ่ายไฟแบบสวิตชิ่ง
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
การลดพิกัดกระแสไฟฟ้า: กระแสไฟฟ้าเฉลี่ยขณะทำงานจริงต้องไม่เกินค่าพิกัด จำเป็นต้องลดพิกัดกระแสไฟฟ้าเพิ่มเติมสำหรับการใช้งานที่อุณหภูมิสูง โดยอ้างอิงจากกราฟการลดพิกัดกระแสไฟฟ้าขณะทำงาน
ข้อควรพิจารณาเกี่ยวกับกระแสไฟกระชาก: สำหรับวงจรที่มีแรงดันไฟกระชากแบบชั่วคราว กระแสไฟกระชากสูงสุดในทิศทางไปข้างหน้าจะถูกจำกัดไว้ที่ 14A ภายใต้ระยะเวลา 8.3ms ควรหลีกเลี่ยงการให้แรงดันไฟกระชากอย่างต่อเนื่องเพื่อป้องกันความเสียหายของอุปกรณ์
ตรวจสอบขั้วก่อนบัดกรี: เครื่องหมายขั้วพิมพ์อยู่บนตัวแพ็คเกจ SOD-323 ตรวจสอบทิศทางของอุปกรณ์ก่อนบัดกรี SMD เพื่อหลีกเลี่ยงความเสียหายของวงจรที่เกิดจากการติดตั้งกลับด้าน
การจัดการความร้อน: ชิ้นส่วนนี้มีค่าความต้านทานความร้อนระหว่างจุดเชื่อมต่อและสภาพแวดล้อมค่อนข้างสูง ควรตรวจสอบอุณหภูมิของเคสขณะใช้งานหนัก และควบคุมอุณหภูมิของจุดเชื่อมต่อเพื่อป้องกันความเสียหายจากความร้อน
การใช้งานความถี่สูง: เมื่อนำไปใช้งานในแอปพลิเคชันความถี่สูง ควรให้ความสำคัญกับผลกระทบของความจุของจุดเชื่อมต่อไดโอด และประเมินความผิดเพี้ยนของสัญญาณตามความถี่ในการทำงาน
5. สรุปผลิตภัณฑ์
B5819WS เป็นไดโอด Schottky barrier แบบติดตั้งบนพื้นผิว (SOD-323) ขนาด 40V ออกแบบมาสำหรับวงจรแรงดันต่ำความถี่สูง เพื่อป้องกันการลัดวงจรและการกลับขั้ว แพ็คเกจแบบติดตั้งบนพื้นผิวขนาดเล็กช่วยให้การจัดวางบนแผงวงจรพิมพ์ (PCB) มีขนาดกะทัดรัด และทนต่อไฟกระชากได้ในระดับหนึ่ง ในทางปฏิบัติทางวิศวกรรม ควรลดกระแสไฟฟ้าให้เหมาะสม ตรวจสอบขั้วการบัดกรี และควบคุมอุณหภูมิในการทำงาน เมื่อใช้งานภายในพิกัดสูงสุดที่กำหนด ไดโอดนี้จะทำหน้าที่เรียงกระแส ป้องกันการลัดวงจร และป้องกันการกลับขั้วได้อย่างน่าเชื่อถือ
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
B5819WSสู่หน้าผลิตภัณฑ์
SLkor SL2301S P-Channel Power MOSFET: ทนแรงดัน 20V, กระแส 2.4A, ทรานซิสเตอร์สนามแม่เหล็กแบบสวิตช์กำลัง SOT-23
2026-11-10
1489
SL2301S เป็น MOSFET กำลังสูงแบบ P-channel ในแพ็คเกจ SOT-23 ที่พัฒนาโดย Slkor มีคุณสมบัติเด่นคือ ทนแรงดันตกคร่อมระหว่างขั้วเดรนและซอร์สได้ 20 V และกระแสเดรนต่อเนื่อง 2.4 A พร้อมความต้านทานขณะเปิดต่ำ อุปกรณ์แบบติดตั้งบนพื้นผิวที่ปราศจากตะกั่วนี้เหมาะสำหรับการจัดการพลังงาน การสลับโหลด การควบคุม PWM และวงจรอื่นๆ เอกสารนี้จะอธิบายพารามิเตอร์ คุณสมบัติ การใช้งาน และข้อเสนอแนะที่เกี่ยวข้องสำหรับการใช้งานทางวิศวกรรม
ภาพสินค้า SLkor Power Switch MOSFET SL2301S
1. พารามิเตอร์หลักของผลิตภัณฑ์
1.1 ระดับการใช้งานสูงสุด (TA = 25 ℃)
แรงดันพังทลายระหว่างขั้วเดรนและซอร์ส: -20 V
แรงดันเกต-ซอร์ส: +8 V
กระแสไฟไหลออกต่อเนื่อง: -2.4 A
กระแสไฟขาออกแบบพัลส์: -10 A
กำลังไฟฟ้ารวมที่อุปกรณ์ใช้: 900 มิลลิวัตต์
อุณหภูมิสูงสุดของจุดเชื่อมต่อ: 150 ℃
ช่วงอุณหภูมิในการจัดเก็บ: -55 ℃ ถึง +150 ℃
1.2 คุณลักษณะทางไฟฟ้า (TA = 25 ℃, ความกว้างพัลส์ ≤300 μs; รอบการทำงาน ≤2.0%)
แรงดันพังทลายระหว่างขั้วเดรนและซอร์ส: -20 V
ช่วงแรงดันเกณฑ์ของเกต: -0.4 V ถึง -1.5 V
แรงดันตกคร่อมไดโอดตัวถังสูงสุด: -1.5 V
กระแสเดรนที่แรงดันเกตเป็นศูนย์: -10 μA ~ -1 μA (ทดสอบที่อุณหภูมิห้อง = 55 ℃)
กระแสรั่วไหลสูงสุดของตัวถังเกต: +100 นาโนแอมป์
ความต้านทานสูงสุดขณะเปิดวงจรที่ VGS=-4.5 V: 140 mΩ
ความต้านทานสูงสุดขณะเปิดวงจรที่ VGS=-2.5 V: 200 mΩ
ค่าความจุอินพุตโดยทั่วไป: 600 pF
ค่าความจุเอาต์พุตโดยทั่วไป: 120 pF
เวลาเปิดใช้งานโดยทั่วไป: 8 นาโนวินาที
เวลาปิดระบบโดยทั่วไป: 60 นาโนวินาที
แพ็คเกจ 1.3
ประเภทบรรจุภัณฑ์: บรรจุภัณฑ์แบบติดตั้งบนพื้นผิว SOT-23
2. คุณสมบัติหลักของผลิตภัณฑ์
มีกำลังไฟฟ้าและความสามารถในการรับกระแสไฟฟ้าสูง
โครงสร้างปราศจากสารตะกั่ว;
แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-23 ช่วยประหยัดพื้นที่บนแผงวงจรพิมพ์และรองรับการบัดกรีแบบรีโฟลว์อัตโนมัติ
ความต้านทานขณะเปิดต่ำภายใต้แรงดันขับเกตที่แตกต่างกัน เพื่อลดการสูญเสียจากการนำไฟฟ้า
ความเร็วในการสลับตรงตามข้อกำหนดสำหรับวงจร switching ทั่วไป
3. ขอบเขตการใช้งานหลัก
วงจรที่เกี่ยวข้องกับ PWM;
วงจรสวิตช์โหลด;
วงจรจัดการพลังงานแบบต่างๆ
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
สภาวะการใช้งานต้องไม่เกินค่าสูงสุดที่กำหนดไว้ ซึ่งรวมถึงแรงดัน กระแส กำลังไฟฟ้า และอุณหภูมิรอยต่อ การออกแบบทางความร้อนมีความจำเป็นสำหรับการใช้งานในระยะยาวเพื่อรักษาอุณหภูมิรอยต่อให้ต่ำกว่า 150 ℃ อุณหภูมิในการจัดเก็บควรอยู่ระหว่าง -55 ℃ ถึง +150 ℃
แรงดันระหว่างเกตและซอร์สต้องไม่เกิน +8 โวลต์ การเกินค่านี้จะทำให้ชั้นออกไซด์ของเกตเสียหายและทำให้เครื่องทำงานผิดปกติ
ไดโอดในตัวสามารถใช้สำหรับการทำงานแบบฟรีวีลลิ่งในวงจรย้อนกลับได้ โปรดระวังการสูญเสียพลังงานที่เกิดจากแรงดันตกคร่อมไปข้างหน้าของไดโอด
พารามิเตอร์การสวิตช์จะถูกวัดภายใต้สภาวะพัลส์แคบและรอบการทำงานต่ำ การสูญเสียการสวิตช์เพิ่มเติมที่เกิดจากความจุของอุปกรณ์จะต้องได้รับการประเมินสำหรับการทำงานที่ความถี่สูงอย่างต่อเนื่องตามความถี่การทำงานจริง
กระแสไฟเดรนแบบพัลส์ใช้ได้เฉพาะในสภาวะพัลส์สั้นเท่านั้น และไม่สามารถใช้เป็นกระแสไฟทำงานต่อเนื่องได้
ควรออกแบบวงจรเกตให้มีความยาวสั้นบนแผ่นวงจรพิมพ์ (PCB) เพื่อลดค่าความเหนี่ยวนำปรสิตและยับยั้งการสั่น เนื่องจากพื้นที่ระบายความร้อนของแพ็คเกจ SOT-23 มีจำกัด จึงควรเพิ่มพื้นที่การเททองแดงเพื่อให้ระบายความร้อนได้ดีขึ้นภายใต้สภาวะกระแสสูง
5. สรุปผลิตภัณฑ์
SL2301S เป็น MOSFET กำลังสูงแบบ P-channel ในแพ็คเกจ SOT-23 ทนแรงดันได้ 20 V และกระแสต่อเนื่อง 2.4 A มีประสิทธิภาพความต้านทานขณะเปิดที่ดี และใช้ตัวเรือนแบบติดตั้งบนพื้นผิวแบบไร้สารตะกั่ว เหมาะสำหรับสวิตช์โหลดกำลังปานกลางและต่ำ วงจร PWM และวงจรจัดการพลังงานสำหรับระบบจ่ายไฟของอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียรในระยะยาว นักออกแบบต้องคำนึงถึงพิกัดสูงสุดที่แน่นอนและเพิ่มประสิทธิภาพด้านความร้อน รวมถึงการจัดวาง PCB ด้วย
เกี่ยวกับสลกอร์:
SLKORกลุ่มผลิตภัณฑ์ของบริษัทประกอบด้วยอุปกรณ์เซมิคอนดักเตอร์แบบแยกชิ้น เช่น ไดโอด ทรานซิสเตอร์ และอุปกรณ์กำลังไฟฟ้า ตลอดจนวงจรรวม เช่น ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น ตัวแปลง DC-DC ชิปเชื่อมต่อ เซ็นเซอร์ฮอลล์ ตัวแปลงอนาล็อกเป็นดิจิทัล (ADC) และระบบจัดการแบตเตอรี่ (BMS)
SL2301Sสู่หน้าผลิตภัณฑ์
ทรานซิสเตอร์ NPN รุ่น Slkor BCP68-25: ทนแรงดัน 20V, กระแส 1A, ทรานซิสเตอร์แบบสวิตชิ่งและขยายสัญญาณกระแสปานกลาง SOT‑223
2026-11-09
1553
BCP68-25 เป็นทรานซิสเตอร์ไบโพลาร์ซิลิคอน NPN ในแพ็คเกจแบบติดตั้งบนพื้นผิว SOT-223 กระแสคอลเลคเตอร์ DC สูงสุดอยู่ที่ 1A โดยมีแรงดันทนต่อคอลเลคเตอร์-อีมิเตอร์ 20V ค่า hFE อยู่ที่ 200-300 มีความสามารถในการระบายความร้อนปานกลาง และส่วนใหญ่ใช้สำหรับวงจรการสวิตช์และการขยายสัญญาณทั่วไปภายใต้สภาวะกระแสสูง มีช่วงอุณหภูมิการทำงานกว้างและเข้ากันได้กับการผลิตแบบติดตั้งบนพื้นผิว สามารถขยายสัญญาณและสวิตช์วงจรในสถานการณ์แรงดันต่ำและกระแสสูงปานกลางได้ จะต้องดำเนินการลดกำลังการทำงานตามประสิทธิภาพการระบายความร้อนของแพ็คเกจในขั้นตอนการออกแบบฮาร์ดแวร์

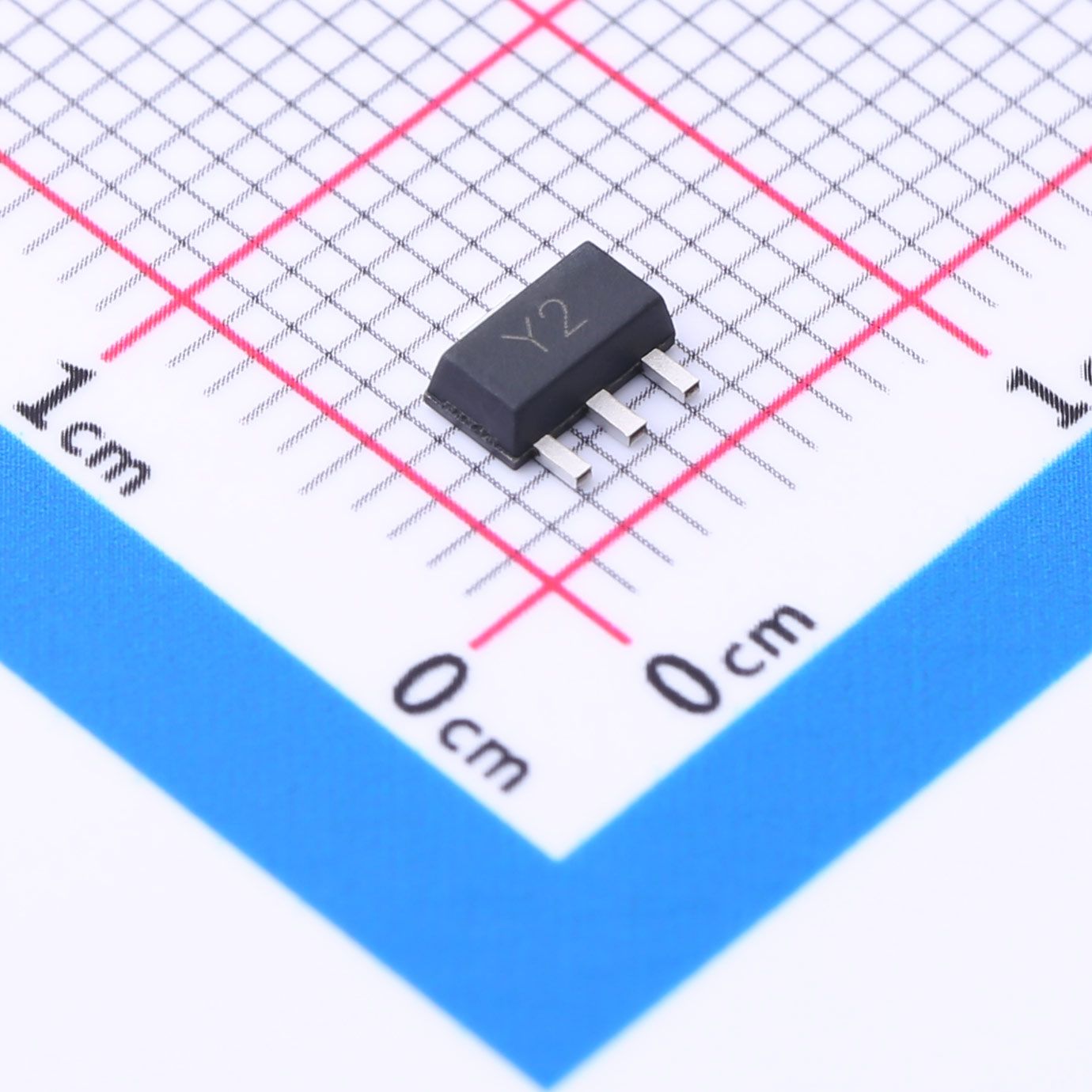

ภาพผลิตภัณฑ์ทรานซิสเตอร์สวิตช์และขยายสัญญาณ Skor รุ่น BCP68-25
1. พารามิเตอร์หลักของผลิตภัณฑ์
เงื่อนไขการทดสอบ: อุณหภูมิแวดล้อม 25℃ ค่าทั้งหมดด้านล่างหมายถึงค่าสูงสุดสัมบูรณ์และคุณลักษณะทางไฟฟ้า เว้นแต่จะระบุไว้เป็นอย่างอื่น
รูปแบบบรรจุภัณฑ์และการกำหนดขา: แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-223; ขา 1 เบส, ขา 2 คอลเลคเตอร์, ขา 3 อีมิเตอร์
ค่าแรงดันไฟฟ้า: แรงดันไฟฟ้าระหว่างคอลเลคเตอร์กับเบส 32V; แรงดันไฟฟ้าระหว่างคอลเลคเตอร์กับอีมิเตอร์ 20V; แรงดันไฟฟ้าระหว่างอีมิเตอร์กับเบส 5V
พิกัดกระแสปัจจุบัน: กระแสคอลเลคเตอร์ DC 1A; กระแสคอลเลคเตอร์สูงสุด 2A; กระแสเบสสูงสุด 200mA
พารามิเตอร์ด้านกำลังและความร้อน: กำลังไฟฟ้ารวมที่สูญเสียไป 1.35 วัตต์ ที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส; ความต้านทานความร้อนจากจุดเชื่อมต่อถึงอุณหภูมิแวดล้อม 91 องศาเซลเซียส/วัตต์; อุณหภูมิสูงสุดของจุดเชื่อมต่อ 150 องศาเซลเซียส
ช่วงอุณหภูมิ: อุณหภูมิใช้งานตั้งแต่ -45℃ ถึง +150℃; อุณหภูมิจัดเก็บตั้งแต่ -65℃ ถึง +150℃
คุณลักษณะทางไฟฟ้า: แรงดันอิ่มตัวระหว่างคอลเลคเตอร์และอีมิเตอร์โดยทั่วไป 500 มิลลิโวลต์; แรงดันระหว่างเบสและอีมิเตอร์โดยทั่วไป 620 มิลลิโวลต์; ความถี่การเปลี่ยนสถานะต่ำสุด 40 เมกะเฮิร์ตซ์; ช่วงการขยายกระแสตรง 200-300 สำหรับระดับ 25; กระแสตัดคอลเลคเตอร์สูงสุด 100 นาโนแอมป์; กระแสตัดอีมิเตอร์สูงสุด 100 นาโนแอมป์
2. คุณสมบัติหลักของผลิตภัณฑ์
ความสามารถในการรับกระแสไฟฟ้าสูง: กระแสไฟฟ้าสูงสุดในตัวเก็บประจุแบบ DC คือ 1A และกระแสไฟฟ้าสูงสุดในตัวเก็บประจุสามารถสูงถึง 2A เหมาะสำหรับการออกแบบวงจรติดตั้งบนพื้นผิวที่มีกระแสไฟฟ้าปานกลางถึงสูง
แพ็คเกจแบบติดตั้งบนพื้นผิว SOT-223 ให้ประสิทธิภาพการระบายความร้อนในระดับปานกลางและรองรับการผลิตแบบบัดกรีติดตั้งบนพื้นผิวอัตโนมัติ
BCP68-25 เป็นรุ่นที่มีอัตราขยายสูง โดยมีอัตราขยายกระแสตรงตั้งแต่ 200 ถึง 300 และประสิทธิภาพการขยายสัญญาณที่เสถียร
แรงดันอิ่มตัวต่ำส่งผลให้การสูญเสียพลังงานในสถานะเปิดสวิตช์ค่อนข้างต่ำ
มีช่วงอุณหภูมิการใช้งานและการจัดเก็บที่กว้าง สามารถทำงานได้ตั้งแต่ -45℃ ถึง 150℃ และมีความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมได้ดี
อุปกรณ์จับคู่เสริม (Complementary matching device) มีให้เลือกใช้สำหรับการสร้างวงจรขยายสัญญาณแบบพุชพูล (push-pull amplifier circuit)
3. ขอบเขตการใช้งานหลัก
วงจร switching อเนกประสงค์ภายใต้สภาวะกระแสสูง การควบคุม switch ด้านแรงดันต่ำ
วงจรขยายสัญญาณกระแสปานกลางถึงสูง
การสลับสายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและแผงควบคุมเสริมทางอุตสาหกรรม
วงจรขับ MOSFET
วงจรควบคุมสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ค่าพิกัดสูงสุดสัมบูรณ์แสดงถึงขีดจำกัดสูงสุดของความเครียด จำเป็นต้องลดแรงดัน กระแส และกำลังไฟฟ้าสำหรับการใช้งานในระยะยาว ห้ามใช้งานอุปกรณ์ที่ค่าพิกัดสูงสุดสัมบูรณ์อย่างต่อเนื่องเพื่อหลีกเลี่ยงความเสียหายถาวร
การระบายความร้อนของแพ็คเกจ SOT-223 ขึ้นอยู่กับพื้นที่ของแผ่นทองแดงบนแผงวงจรพิมพ์เป็นอย่างมาก กำลังการระบายความร้อนจริงจะลดลงเมื่ออุณหภูมิแวดล้อมสูงขึ้น ควรลดกระแสไฟฟ้าขณะทำงานลงอีกในสภาวะการทำงานที่อุณหภูมิสูง
สำหรับการใช้งานในวงจร switching ให้ตั้งค่ากระแสขับฐานให้เหมาะสมเพื่อให้แน่ใจว่าทรานซิสเตอร์อยู่ในสภาวะอิ่มตัวเต็มที่ สำหรับการใช้งานในวงจรขยายสัญญาณ ให้ตั้งค่าจุดทำงานขณะหยุดทำงานที่เหมาะสมเพื่อป้องกันการอิ่มตัว
แรงดันย้อนกลับระหว่างตัวส่งและฐานต้องไม่เกิน 5 โวลต์ มิฉะนั้นจุดเชื่อมต่อตัวส่งจะเสียหายจากแรงดันเกิน
กระแสรั่วไหลเมื่อตัดวงจรจะเพิ่มขึ้นอย่างมากภายใต้สภาวะอุณหภูมิสูง ควรพิจารณาผลกระทบของกระแสรั่วไหลเมื่อออกแบบวงจรที่มีความต้านทานสูง
เลือกใช้อุปกรณ์ PNP เสริมที่เหมาะสมสำหรับวงจรพุชพูล และให้ความสำคัญกับการจับคู่ค่าเกนของอุปกรณ์ที่จับคู่กัน
5. สรุปผลิตภัณฑ์
BCP68-25 เป็นทรานซิสเตอร์ซิลิคอนแบบ NPN กระแสปานกลาง ในแพ็คเกจ SOT-223 มีแรงดันทน 20V และกระแสคอลเลคเตอร์ต่อเนื่อง 1A รุ่น -25 ให้เกน DC 200-300 พร้อมความสามารถทั้งในการสวิตช์และขยายสัญญาณสำหรับการผลิตแบบติดตั้งบนพื้นผิวจำนวนมาก อุปกรณ์นี้เหมาะสำหรับงานแรงดันต่ำ กระแสปานกลาง และวงจรต่างๆ เช่น การสวิตช์แรงดันต่ำ การขยายสัญญาณ การขับ MOSFET และอื่นๆ เนื่องจากข้อจำกัดด้านความต้านทานความร้อนของแพ็คเกจ กำลังไฟฟ้าจริงจึงขึ้นอยู่กับสภาวะการระบายความร้อนของ PCB ควรประเมินการลดกำลังไฟฟ้า กำหนดค่าการขับเบสที่เหมาะสม และสำรองแรงดัน-กระแสให้เพียงพอในการออกแบบฮาร์ดแวร์เพื่อให้การทำงานของอุปกรณ์มีความน่าเชื่อถือในระยะยาว
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
BCP68-25ไปยังหน้าผลิตภัณฑ์
ทรานซิสเตอร์ NPN Slkor BCP55-16: ทนแรงดันไฟ 60V 1A ทรานซิสเตอร์กำลังขับเสียง SOT‑223
2026-11-07
1610
BCP55-16 เป็นทรานซิสเตอร์ไบโพลาร์ NPN ในซีรี่ส์ BCP54-BCP56 บรรจุในแพ็คเกจ SOT-223 อุปกรณ์นี้มีคุณสมบัติเด่นคือ ความสามารถในการรับกระแสคอลเลคเตอร์สูง แรงดันอิ่มตัวคอลเลคเตอร์-อีมิเตอร์ต่ำ อัตราขยายกระแส DC อยู่ในช่วง 100 ถึง 250 เหมาะสำหรับวงจรขับเสียงและวงจรเอาต์พุต มีทรานซิสเตอร์ PNP ชนิดเสริมที่เข้ากันได้ อุณหภูมิในการทำงานและการจัดเก็บอยู่ในช่วง -65℃ ถึง 150℃ สามารถนำไปใช้ในงานประมวลผลสัญญาณอนาล็อกกำลังปานกลางและต่ำ และงานวิศวกรรมสวิตช์ได้
ภาพสินค้า ทรานซิสเตอร์กำลังขับเสียง Skor รุ่น BCP55-16
1. พารามิเตอร์หลักของผลิตภัณฑ์
ค่าพิกัดสูงสุดสัมบูรณ์ (อุณหภูมิแวดล้อม = 25℃)
แรงดันขาคอลเลกเตอร์: 60V
แรงดันคอลเลกเตอร์-อิมิตเตอร์: 60V
แรงดันอิมิตเตอร์-เบส: 5V
กระแสไฟฟ้าต่อเนื่องของตัวเก็บประจุ: 1A
กำลังไฟสะสม: 1.5W
ความต้านทานความร้อนจากจุดเชื่อมต่อถึงอุณหภูมิแวดล้อม: 94℃/W
ช่วงอุณหภูมิในการจัดเก็บ: -65℃ ถึง +150℃
คุณลักษณะทางไฟฟ้า (อุณหภูมิแวดล้อม = 25℃)
แรงดันพังทลายระหว่างคอลเลคเตอร์และเบส: 60V, สภาวะการทดสอบที่กระแสคอลเลคเตอร์ 0.1mA
แรงดันพังทลายระหว่างคอลเลคเตอร์และอีมิเตอร์: 60V, สภาวะทดสอบที่กระแสคอลเลคเตอร์ 10mA
แรงดันพังทลายระหว่างตัวส่งสัญญาณและฐาน: 5 โวลต์, สภาวะทดสอบที่กระแส 10 ไมโครแอมป์
กระแสตัดการทำงานของตัวเก็บประจุ: สูงสุด 100 นาโนแอมป์ สภาวะการทดสอบที่แรงดันระหว่างฐานและตัวเก็บประจุ 30 โวลต์
อัตราขยายกระแสตรง: ช่วงลำดับตั้งแต่ 100-250 ภายใต้เงื่อนไขการทดสอบแรงดันคอลเลคเตอร์ 2V และกระแสคอลเลคเตอร์ 150mA; ค่าต่ำสุด 25 ที่กระแสคอลเลคเตอร์ 5mA; ค่าต่ำสุด 25 ที่กระแสคอลเลคเตอร์ 500mA
แรงดันอิ่มตัวระหว่างคอลเลคเตอร์และอีมิเตอร์: สูงสุด 0.5V สภาวะการทดสอบที่กระแสคอลเลคเตอร์ 500mA และกระแสเบส 50mA
แรงดันระหว่างฐานและตัวปล่อย: สูงสุด 1V สภาวะการทดสอบที่แรงดันคอลเลคเตอร์ 2V และกระแสคอลเลคเตอร์ 500mA
ความถี่ในการเปลี่ยนสถานะ: อย่างน้อย 100MHz เงื่อนไขการทดสอบที่แรงดันคอลเลคเตอร์ 10V กระแสคอลเลคเตอร์ 50mA และความถี่ในการทดสอบ 100MHz
คำจำกัดความของขาเชื่อมต่อในแพ็คเกจ SOT-223
ขาที่ 1: เบส; ขาที่ 2: คอลเลคเตอร์; ขาที่ 3: อีมิเตอร์
2. คุณสมบัติหลักของผลิตภัณฑ์
บรรจุอยู่ในแพ็คเกจ SOT-223 รองรับกระแสคอลเลคเตอร์ต่อเนื่อง 1A และกำลังไฟที่กระจายได้ 1.5W สำหรับวงจรขนาดกลางและต่ำ
แรงดันอิ่มตัวระหว่างตัวเก็บประจุและตัวปล่อยประจุที่ต่ำ ช่วยลดการสูญเสียจากการนำไฟฟ้าให้อยู่ในระดับต่ำ
มีอุปกรณ์ PNP เสริมที่เข้ากันได้ในซีรีส์ BCP51-BCP53 สำหรับการออกแบบวงจรพุชพูล
อัตราขยายกระแสตรงจะถูกจัดเรียงตามลำดับ BCP55-16 มีช่วงอัตราขยาย 100-250 พร้อมประสิทธิภาพการขยายสัญญาณที่สม่ำเสมอดี
ความถี่ในการเปลี่ยนผ่านต้องไม่น้อยกว่า 100 เมกะเฮิร์ตซ์ เพื่อให้ตรงตามข้อกำหนดของการประมวลผลสัญญาณความถี่ปานกลางและสูง
ช่วงอุณหภูมิที่กว้าง อุณหภูมิในการจัดเก็บครอบคลุมตั้งแต่ -65℃ ถึง 150℃ ซึ่งเข้ากันได้กับสภาวะอุณหภูมิต่างๆ ในอุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
3. ขอบเขตการใช้งานหลัก
วงจรปรีไดรฟ์เสียงและวงจรภาคเอาต์พุตกำลังเสียง
วงจรขยายสัญญาณกำลังปานกลางและกำลังต่ำสำหรับใช้งานทั่วไป
วงจรควบคุมสวิตช์กำลังปานกลางและกำลังต่ำ
วงจรขยายสัญญาณแบบพุชพูลที่ต้องการการจับคู่แบบคอมพลีเมนต์ PNP-NPN
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
การออกแบบลดกำลังไฟฟ้า: กำลังไฟฟ้าสูงสุดที่อุปกรณ์สามารถใช้ได้คือ 1.5 วัตต์ ที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส กำลังไฟฟ้าที่อุปกรณ์สามารถใช้ได้จะลดลงเมื่ออุณหภูมิแวดล้อมสูงขึ้น โปรดดูแผนภูมิแสดงความสัมพันธ์ระหว่างกำลังไฟฟ้าและอุณหภูมิ กำลังไฟฟ้าที่รับได้จะลดลงอย่างรวดเร็วเมื่ออุณหภูมิเกิน 120 องศาเซลเซียส
ระยะเผื่อแรงดันและกระแส: ควรเผื่อระยะเผื่อความปลอดภัยให้เพียงพอสำหรับแรงดันและกระแสที่ใช้งานจริง ห้ามใช้งานอย่างต่อเนื่องที่จุดพิกัดสูงสุดเพื่อหลีกเลี่ยงการลดลงของความน่าเชื่อถือ
อัตราขยายกระแสตรงจะแปรผันตามกระแสคอลเลคเตอร์และอุณหภูมิแวดล้อม ค่าตัวประกอบการขยายจะลดลงภายใต้สภาวะกระแสสูง ควรพิจารณาความแปรผันนี้เมื่อออกแบบวงจรขยายสัญญาณ
กระแสตัดการทำงานของตัวเก็บประจุจะเพิ่มขึ้นอย่างมากเมื่ออุณหภูมิแวดล้อมสูงขึ้น โปรดให้ความสนใจกับผลกระทบของกระแสรั่วไหลต่อระบบภายใต้สภาวะอุณหภูมิสูง
สำหรับสภาวะโหลดแบบพัลส์ สามารถทนต่อการสูญเสียพลังงานที่สูงขึ้นได้ในช่วงเวลาสั้นๆ โปรดดูเส้นโค้งโหลดแบบพัลส์ตามความกว้างของพัลส์และรอบการทำงาน อย่าใช้พารามิเตอร์กำลังไฟฟ้ากระแสตรงโดยตรง
สำหรับการใช้งานสวิตช์แบบอิ่มตัว ต้องจ่ายกระแสขับฐานที่เพียงพอเพื่อให้ทรานซิสเตอร์อิ่มตัวอย่างน่าเชื่อถือ เพื่อลดการสูญเสียจากการนำไฟฟ้า
เมื่อต้องการออกแบบวงจรคู่เสริม ให้เลือกทรานซิสเตอร์ PNP ซีรีส์ BCP51-BCP53 ที่เหมาะสมมาจับคู่กัน
5. สรุปผลิตภัณฑ์
BCP55-16 เป็นทรานซิสเตอร์ NPN ขนาดกลางและต่ำแบบแพ็คเกจ SOT-223 มีแรงดันทน 60V กระแสต่อเนื่อง 1A และกำลังไฟฟ้าที่ใช้ 1.5W ให้เกน DC สูง แรงดันอิ่มตัวต่ำ และเข้ากันได้กับอุปกรณ์ PNP โดยส่วนใหญ่ใช้สำหรับวงจรขับสัญญาณเสียง และยังสามารถใช้ในวงจรขยายสัญญาณและวงจร switching ทั่วไปได้ ในการใช้งานจริง ควรลดกำลังไฟฟ้า คำนึงถึงการเปลี่ยนแปลงของเกนและกระแสรั่วไหลที่เกิดจากอุณหภูมิ และตั้งค่าสภาวะการขับที่เหมาะสม เพื่อรับประกันการทำงานของวงจรที่เสถียรในระยะยาว
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
BCP55-16ไปยังหน้าผลิตภัณฑ์
ทรานซิสเตอร์ PNP รุ่น BCP51-16 จาก Slkor: ทรานซิสเตอร์กำลังขับเสียงแบบ SOT‑223 แรงดันไฟพิกัด 45V กระแส 1A
2026-11-06
1609
BCP51-16 เป็นทรานซิสเตอร์ไบโพลาร์ PNP ในซีรีส์ BCP51~BCP53 บรรจุในแพ็คเกจ SOT-223 อุปกรณ์นี้มีคุณสมบัติเด่นคือ กระแสคอลเลคเตอร์ค่อนข้างสูงและแรงดันอิ่มตัวคอลเลคเตอร์-อีมิเตอร์ต่ำ อัตราขยายกระแส DC อยู่ในช่วง 100 ถึง 250 เหมาะสำหรับวงจรขับเสียงและวงจรเอาต์พุต และมีอุปกรณ์ NPN ที่เสริมกันคือ BCP54~BCP56 เอกสารนี้ได้รวบรวมพารามิเตอร์หลัก คุณสมบัติของผลิตภัณฑ์ และทิศทางการใช้งานของอุปกรณ์ พร้อมทั้งให้คำแนะนำด้านการใช้งานทางวิศวกรรม และให้คำอธิบายผลิตภัณฑ์อย่างครอบคลุม
ภาพผลิตภัณฑ์ทรานซิสเตอร์กำลังขับเสียง Skor รุ่น BCP51-16
I. พารามิเตอร์หลักของผลิตภัณฑ์
หากไม่ได้ระบุไว้เป็นอย่างอื่น การทดสอบทั้งหมดจะดำเนินการภายใต้อุณหภูมิแวดล้อม 25℃
1. ระดับคะแนนสูงสุด
แรงดันย้อนกลับระหว่างขั้วคอลเลคเตอร์และเบส: -45V
แรงดันย้อนกลับระหว่างคอลเลคเตอร์และอีมิเตอร์: -45V
แรงดันย้อนกลับระหว่างตัวส่งสัญญาณและฐาน: -5V
กระแสคอลเลคเตอร์ต่อเนื่อง: -1A
การกระจายพลังงานสะสม: 1.5W
ความต้านทานความร้อนจากจุดเชื่อมต่อถึงสภาพแวดล้อม: 94℃/W
ช่วงอุณหภูมิในการจัดเก็บ: -65℃ ถึง +150℃
2 ลักษณะไฟฟ้า
แรงดันพังทลายระหว่างคอลเลคเตอร์และอีมิเตอร์: -45V, สภาวะการทดสอบ: กระแสคอลเลคเตอร์ -10mA, วงจรฐานเปิด
กระแสตัดที่ตัวเก็บประจุ: ค่าสูงสุด -100 นาโนแอมป์ เงื่อนไขการทดสอบ: แรงดันเบส-ตัวเก็บประจุ -30 โวลต์ วงจรเปิดที่ตัวส่งสัญญาณ
อัตราขยายกระแส DC: - กระแสคอลเลคเตอร์ -5mA, แรงดันคอลเลคเตอร์-อีมิเตอร์ -2V, ค่าต่ำสุด 25 - กระแสคอลเลคเตอร์ -150mA, แรงดันคอลเลคเตอร์-อีมิเตอร์ -2V, ช่วงอัตราขยาย 100-250 (ระดับ BCP51-16) - กระแสคอลเลคเตอร์ -500mA, แรงดันคอลเลคเตอร์-อีมิเตอร์ -2V, ค่าต่ำสุด 25
แรงดันอิ่มตัวระหว่างคอลเลคเตอร์และอีมิเตอร์: ค่าสูงสุด -0.5V, สภาวะการทดสอบ: กระแสคอลเลคเตอร์ -500mA, กระแสเบส -50mA
แรงดันระหว่างเบสและอีมิเตอร์: ค่าสูงสุด -1V, เงื่อนไขการทดสอบ: กระแสคอลเลคเตอร์ -500mA, แรงดันระหว่างคอลเลคเตอร์และอีมิเตอร์ -2V
ความถี่การเปลี่ยนสถานะ: ค่าต่ำสุด 100MHz, เงื่อนไขการทดสอบ: แรงดันคอลเลคเตอร์-อีมิเตอร์ -10V, กระแสคอลเลคเตอร์ -50mA, ความถี่ทดสอบ 100MHz
3. การกำหนดขา (แพ็คเกจ SOT-223)
ขาที่ 1: เบส; ขาที่ 2: คอลเลคเตอร์; ขาที่ 3: อีมิเตอร์
II. คุณสมบัติหลักของผลิตภัณฑ์
เป็นทรานซิสเตอร์แบบไบโพลาร์ PNP มีอุปกรณ์ NPN ที่เข้ากันได้คือ BCP54 ถึง BCP56 ซึ่งช่วยให้การออกแบบวงจรแบบพุชพูลง่ายขึ้น
รองรับกระแสคอลเลคเตอร์ต่อเนื่องสูงสุด 1A และกำลังไฟที่กระจายได้ 1.5W แพ็คเกจ SOT-223 ช่วยให้ระบายความร้อนได้ดี
แรงดันอิ่มตัวระหว่างตัวเก็บประจุและตัวปล่อยที่ต่ำ ช่วยลดการสูญเสียพลังงานในสถานะเปิดใช้งาน
รุ่น BCP51-16 มีอัตราขยายกระแสตรงตั้งแต่ 100 ถึง 250 พร้อมความสามารถในการขยายสัญญาณที่แข็งแกร่งสำหรับสถานการณ์การขับเคลื่อนกระแสปานกลาง
ความถี่ในการเปลี่ยนผ่านต้องไม่น้อยกว่า 100 เมกะเฮิร์ตซ์ เพื่อให้ตรงตามข้อกำหนดการประมวลผลสัญญาณความถี่ปานกลางและสูง
ช่วงอุณหภูมิการจัดเก็บและการใช้งานที่กว้าง สามารถปรับให้เข้ากับสภาพแวดล้อมได้ตั้งแต่ -65℃ ถึง +150℃
III. สาขาการประยุกต์ใช้หลัก
วงจรขับเครื่องขยายเสียงและวงจรภาคส่งสัญญาณเสียงออก
วงจรควบคุมสวิตช์กระแสขนาดเล็กและขนาดกลาง
วงจรขยายสัญญาณแบบพุชพูลที่ต้องใช้การจับคู่ระหว่างอุปกรณ์ PNP และอุปกรณ์ NPN ที่เหมาะสม
วงจรขยายสัญญาณและขับโหลดอเนกประสงค์สำหรับอุปกรณ์อุตสาหกรรม
IV. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
การเลือกแรงดันไฟฟ้า: ในวงจรใช้งานจริง แรงดันไฟฟ้าใช้งานจริงของขั้วคอลเลคเตอร์-เบส และคอลเลคเตอร์-อีมิเตอร์ จะต้องมีระยะปลอดภัยที่เพียงพอ และไม่ควรเข้าใกล้แรงดันไฟฟ้าที่กำหนดไว้ที่ -45V โดยตรง เพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์ที่เกิดจากแรงดันไฟฟ้ากระชาก
การกระจายพลังงานและการจัดการอุณหภูมิ: กำหนดการกระจายพลังงานสูงสุดที่ 1.5 วัตต์ ที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส เมื่ออุณหภูมิแวดล้อมเกิน 120 องศาเซลเซียส จะต้องลดการกระจายพลังงานที่อนุญาตของอุปกรณ์ลง โดยอิงจากค่าความต้านทานความร้อนจากจุดเชื่อมต่อถึงอุณหภูมิแวดล้อมที่ 94 องศาเซลเซียส/วัตต์ จะต้องประเมินการเพิ่มขึ้นของอุณหภูมิที่เกิดขึ้นจริงเพื่อป้องกันไม่ให้อุณหภูมิจุดเชื่อมต่อเกินขีดจำกัดของอุปกรณ์
การออกแบบปัจจุบัน: กระแสไฟฟ้าที่ไหลผ่านตัวเก็บประจุอย่างต่อเนื่องต้องไม่เกิน 1A สำหรับสภาวะการทำงานที่กระแสสูงจนอิ่มตัว ต้องรับประกันว่ากระแสไฟฟ้าที่ขับผ่านฐานมีเพียงพอเพื่อให้สามารถเปิดใช้งานได้อย่างสมบูรณ์ ควบคุมแรงดันตกคร่อมเมื่ออิ่มตัว และลดการเกิดความร้อน
หมายเหตุเกี่ยวกับอัตราขยาย: อัตราขยายกระแสตรงจะแปรผันตามกระแสคอลเลคเตอร์และอุณหภูมิแวดล้อม อัตราขยายจะลดลงภายใต้สภาวะกระแสสูง การออกแบบวงจรไม่ควรยึดตามอัตราขยายที่ระบุในเอกสารข้อมูลเพียงอย่างเดียว ควรเผื่อระยะเผื่อการออกแบบให้เพียงพอด้วย
กระแสรั่วไหลขณะตัดวงจร: กระแสรั่วไหลขณะตัดวงจรของตัวเก็บประจุจะเพิ่มขึ้นอย่างมากเมื่ออุณหภูมิสูงขึ้น ผลกระทบที่เกิดจากกระแสรั่วไหลจะต้องนำมาพิจารณาในการใช้งานที่อุณหภูมิสูง
การจับคู่แบบเสริม: สำหรับการใช้งานเอาต์พุตแบบพุชพูล สามารถเลือกใช้ทรานซิสเตอร์ NPN ซีรีส์ BCP54~BCP56 เป็นอุปกรณ์จับคู่ได้
V. สรุปผลิตภัณฑ์
BCP51-16 เป็นทรานซิสเตอร์กำลังแบบ PNP ในแพ็คเกจ SOT-223 มีแรงดันทนสูงสุด 45V กระแสต่อเนื่อง 1A และกำลังไฟฟ้าที่ใช้ 1.5W มีคุณสมบัติเด่นคือ แรงดันตกคร่อมอิ่มตัวต่ำ อัตราขยายสูง และมีรุ่น NPN ที่เข้ากันได้ อุปกรณ์นี้เหมาะสำหรับวงจรขับและวงจรเอาต์พุตเสียงเป็นหลัก และยังใช้กับวงจรทั่วไป เช่น สวิตช์กระแสขนาดเล็กและปานกลาง และวงจรขยายแบบพุชพูล สำหรับการใช้งานทางวิศวกรรม ควรออกแบบลดแรงดัน กระแส และกำลังไฟฟ้าตามสภาวะอุณหภูมิ ควรพิจารณาการเปลี่ยนแปลงของอัตราขยายและกระแสรั่วไหลเมื่อเทียบกับอุณหภูมิและกระแสการทำงาน เพื่อรับประกันการทำงานของวงจรที่เสถียรในระยะยาว
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
BCP51-16ไปยังหน้าผลิตภัณฑ์
ทรานซิสเตอร์ซิลิคอนแบบ NPN ชนิด Epitaxial Planar รุ่น BC848C: ทนแรงดันไฟ 50V, กระแส 0.2A, ทรานซิสเตอร์แบบ SOT-23 สำหรับใช้งานทั่วไปในการสลับสัญญาณและขยายเสียง
2026-11-05
1697
BC848C เป็นทรานซิสเตอร์แบบ NPN ซิลิคอนเอพิแท็กเซียลแบบระนาบ ในตระกูล BC846-BC848 บรรจุในรูปแบบ SOT-23 สำหรับติดตั้งบนพื้นผิว ส่วนทรานซิสเตอร์แบบ PNP ที่เทียบเท่ากันคือ BC856-BC858 ส่วนประกอบนี้ส่วนใหญ่ใช้ในวงจร switching และวงจรขยายเสียง มีคุณสมบัติเด่นคือ แรงดันพังทลายและอัตราขยายกระแสตรงที่เหมาะสม และเป็นทรานซิสเตอร์แบบติดตั้งบนพื้นผิวขนาดเล็กที่ใช้กันทั่วไปบนแผงวงจร เอกสารนี้รวบรวมพารามิเตอร์หลัก คุณสมบัติของผลิตภัณฑ์ ขอบเขตการใช้งาน และคำแนะนำที่เกี่ยวข้องสำหรับการนำไปใช้งานทางวิศวกรรม
ภาพผลิตภัณฑ์ทรานซิสเตอร์สลับสัญญาณและขยายเสียงทั่วไปของ Skor รุ่น BC848C
1. พารามิเตอร์หลักของผลิตภัณฑ์
ค่าพิกัดสูงสุดสัมบูรณ์ (Ta = 25℃)
แรงดันขาคอลเลกเตอร์: 50V
แรงดันพังทลายระหว่างคอลเลคเตอร์และอีมิเตอร์: 45 โวลต์
แรงดันพังทลายระหว่างตัวส่งสัญญาณและฐาน: 5 โวลต์
ช่วงอุณหภูมิในการใช้งานและการจัดเก็บ: -65℃ ถึง +150℃
คุณสมบัติทางไฟฟ้า (Ta = 25℃)
อัตราขยายกระแสตรง: ต่ำสุด 110 สูงสุด 800
ประเภทบรรจุภัณฑ์: บรรจุภัณฑ์แบบติดตั้งบนพื้นผิว SOT-23
คำจำกัดความของขา: ขาที่ 1 สำหรับเบส, ขาที่ 2 สำหรับอีมิเตอร์, ขาที่ 3 สำหรับคอลเลคเตอร์
อุปกรณ์เสริม: ทรานซิสเตอร์ PNP ซีรีส์ BC856~BC858
2. คุณสมบัติหลักของผลิตภัณฑ์
เป็นทรานซิสเตอร์แบบ NPN ชนิดติดตั้งบนพื้นผิว (surface-mount) ที่ผลิตด้วยกระบวนการซิลิคอนเอพิแทกเซียลแบบระนาบ (silicon epitaxial planar process) แพ็คเกจ SOT-23 ขนาดกะทัดรัดใช้พื้นที่บนแผงวงจรพิมพ์ (PCB) น้อย และเหมาะสำหรับการจัดวางวงจรที่มีความหนาแน่นสูง
อุปกรณ์นี้ให้กำลังขยายกระแสตรงที่หลากหลาย สามารถใช้งานได้ทั้งสำหรับการขยายสัญญาณขนาดเล็กและการสวิตช์ทั่วไป
อุปกรณ์ PNP เสริมที่เหมาะสม (ซีรี่ส์ BC856 ถึง BC858) มีให้เลือกใช้สำหรับวงจรที่ต้องการการจับคู่ NPN-PNP เช่น วงจรแบบพุชพูล
รองรับช่วงอุณหภูมิที่กว้างสำหรับการจัดเก็บและการใช้งาน ตั้งแต่ -65℃ ถึง 150℃ ทำให้ปรับตัวเข้ากับสภาพแวดล้อมได้ดี
ขนาดแผ่นรองบัดกรี SOT-23 มาตรฐานที่แนะนำสำหรับการจัดวาง PCB นั้นเข้ากันได้กับกระบวนการบัดกรีแบบติดตั้งบนพื้นผิวทั่วไปในการผลิตจำนวนมาก
3. ขอบเขตการใช้งานหลัก
วงจรขยายสัญญาณเสียงความถี่สูงในอุปกรณ์ต่างๆ
วงจรควบคุมการสลับสัญญาณลอจิกขนาดเล็กอเนกประสงค์
วงจรประมวลผลสัญญาณที่ต้องการการจับคู่ชิ้นส่วน NPN-PNP
หน่วยประมวลผลสัญญาณขนาดเล็กในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและแผงควบคุมอุตสาหกรรม
4. ข้อเสนอแนะสำหรับการออกแบบทางวิศวกรรม
เงื่อนไขการทดสอบอ้างอิงคืออุณหภูมิแวดล้อม 25℃ ผู้ออกแบบควรคำนึงถึงการเปลี่ยนแปลงของพารามิเตอร์ที่เกิดจากอุณหภูมิสูงขึ้นในโครงการจริง ควรหลีกเลี่ยงการใช้งานต่อเนื่องใกล้กับแรงดันไฟฟ้าสูงสุดที่กำหนด และควรเผื่อระยะปลอดภัยให้เพียงพอ
ใช้ขนาดแผ่นรอง SOT-23 มาตรฐานที่แนะนำในเอกสารข้อมูลสำหรับการออกแบบ PCB เพื่อรับประกันประสิทธิภาพการบัดกรี ตรวจสอบการกำหนดขาอีกครั้งเพื่อป้องกันการเชื่อมต่อผิดพลาดของขั้วเบส อีมิเตอร์ และคอลเลคเตอร์
ในการออกแบบวงจรขยายเสียง ให้ดูคุณลักษณะคงที่และกราฟแบนด์วิดท์อัตราขยายกระแสจากเอกสารข้อมูลจำเพาะ ประเมินประสิทธิภาพการขยายเสียงจริงตามกระแสการทำงานจริงของตัวเก็บประจุ
สำหรับการออกแบบวงจรพุชพูลแบบเสริม ให้เลือกทรานซิสเตอร์ PNP ซีรีส์ BC856-BC858 เป็นส่วนประกอบที่เข้ากัน
ควรเก็บรักษาอุปกรณ์ที่อุณหภูมิระหว่าง -65℃ ถึง 150℃ ควบคุมอุณหภูมิและระยะเวลาในการบัดกรีเพื่อหลีกเลี่ยงความเสียหายจากความร้อนต่ออุปกรณ์
5. สรุปผลิตภัณฑ์
BC848C เป็นทรานซิสเตอร์ NPN ขนาดเล็กอเนกประสงค์ในแพ็คเกจ SOT-23 รองรับทั้งฟังก์ชันการขยายสัญญาณและการสวิตช์ มีแรงดันไฟทนที่เพียงพอ มีอุปกรณ์ PNP คู่ขนานที่เข้ากันได้ และทนต่ออุณหภูมิได้ดี ทรานซิสเตอร์แบบติดตั้งบนพื้นผิวที่พัฒนาและใช้งานอย่างแพร่หลายนี้เหมาะสำหรับการขยายเสียงและการสวิตช์สัญญาณขนาดเล็กในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและฮาร์ดแวร์ควบคุมอุตสาหกรรม ประสิทธิภาพการทำงานของวงจรที่เสถียรสามารถทำได้โดยการสำรองแรงดันไฟเพื่อความปลอดภัย ตรวจสอบแผ่นรอง PCB และการเชื่อมต่อขา และปรับแต่งวงจรโดยอ้างอิงจากเส้นโค้งลักษณะเฉพาะของอุปกรณ์
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
BC848Cไปยังหน้าผลิตภัณฑ์
ทรานซิสเตอร์ดาร์ลิงตัน NPN รุ่น TIP122 จาก Slkor: ทรานซิสเตอร์สวิตช์กำลัง 100V 5A TO‑220
2026-11-04
1683
TIP122 เป็นทรานซิสเตอร์กำลังแบบ NPN Darlington ที่ผลิตโดย Slkor บรรจุอยู่ในแพ็คเกจแบบ TO-220 ติดตั้งง่าย ให้กำลังขยายกระแสตรงสูง และความสามารถในการรับกระแสคอลเลคเตอร์ได้ดี ออกแบบมาสำหรับการขยายสัญญาณทั่วไปและการสวิตช์ความเร็วต่ำ ส่วนประกอบนี้เป็นไปตามมาตรฐาน RoHS และสามารถนำไปใช้ในการออกแบบวงจรไฟฟ้าในอุปกรณ์อุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคได้
ภาพผลิตภัณฑ์ทรานซิสเตอร์สวิตชิ่งกำลังไฟฟ้า Skor รุ่น TIP122
I. พารามิเตอร์หลักของผลิตภัณฑ์
เงื่อนไขการทดสอบ: อุณหภูมิแวดล้อม 25℃
แรงดันขาคอลเลกเตอร์: 100V
แรงดันคอลเลกเตอร์-อิมิตเตอร์: 100V
แรงดันอิมิตเตอร์-เบส: 5.0V
กระแสไฟฟ้าต่อเนื่องของตัวเก็บประจุ: 5.0A
กระแสสูงสุดของตัวเก็บประจุ: 8.0A
กระแสไฟฐาน: 120mA
การใช้พลังงาน: 65 วัตต์ ที่อุณหภูมิตัวเครื่อง 25 องศาเซลเซียส; 2.0 วัตต์ ที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส
ความต้านทานความร้อน (จากจุดเชื่อมต่อถึงสภาพแวดล้อม): 62.5℃/W; ความต้านทานความร้อน (จากจุดเชื่อมต่อถึงตัวเครื่อง): 1.92℃/W
ช่วงอุณหภูมิในการใช้งานและการจัดเก็บ: -65℃ ถึง +150℃
อัตราขยายกระแสตรง: ขั้นต่ำ 1000 (เงื่อนไข: VCE=3V, IC=0.5A, 3A)
แรงดันคงตัวระหว่างคอลเลคเตอร์และอีมิเตอร์: 100 โวลต์
แรงดันอิ่มตัวระหว่างคอลเลคเตอร์และอีมิเตอร์: สูงสุด 2.0V (IC=3A, IB=12mA); สูงสุด 4.0V (IC=5A, IB=20mA)
แรงดันไฟระหว่างเบสและอีมิเตอร์ขณะเปิดวงจร: สูงสุด 2.5V
กระแสตัดวงจรระหว่างคอลเลคเตอร์และอีมิเตอร์: สูงสุด 0.5 มิลลิแอมป์
กระแสตัดวงจรระหว่างตัวเก็บประจุและฐาน: สูงสุด 0.2 มิลลิแอมป์
กระแสตัดที่ตัวส่งสัญญาณและฐาน: สูงสุด 2mA
ความจุเอาต์พุต: สูงสุด 200pF
เวลาเปิดเครื่องโดยทั่วไป: 0.4 ไมโครวินาที; เวลาปิดเครื่องโดยทั่วไป: 1.2 ไมโครวินาที
แพ็คเกจ: TO-220 การกำหนดขา: B-เบส, C-คอลเลคเตอร์, E-อีมิเตอร์
II. คุณสมบัติหลักของผลิตภัณฑ์
ทรานซิสเตอร์กำลังแบบดาร์ลิงตันชนิด NPN ที่มีอัตราขยายกระแสตรงขั้นต่ำ 1000 สามารถสร้างกระแสคอลเลคเตอร์สูงได้ด้วยกระแสเบสต่ำ
แรงดันไฟฟ้าพิกัด 100V กระแสไฟฟ้าต่อเนื่องที่ตัวเก็บประจุสูงสุด 5.0A และกระแสไฟฟ้าสูงสุดที่ตัวเก็บประจุสูงสุด 8.0A เหมาะสำหรับวงจรไฟฟ้ากำลังปานกลาง
แพ็คเกจ TO-220 ช่วยให้ติดตั้งฮีทซิงค์ได้ง่ายเพื่อเพิ่มประสิทธิภาพในการรับกำลังไฟ อุปกรณ์นี้เป็นไปตามข้อกำหนด RoHS
กำหนดค่าพารามิเตอร์เวลาเปิดและปิดที่เหมาะสมที่สุดสำหรับวงจรการสวิตช์ความเร็วต่ำ
ช่วงอุณหภูมิการทำงานและการจัดเก็บที่กว้าง รองรับการจัดเก็บและการใช้งานตั้งแต่ -65℃ ถึง +150℃
ระบุค่าแรงดันอิ่มตัว ต้องพิจารณาแรงดันตกคร่อมในสภาวะอิ่มตัวระหว่างการออกแบบวงจร
III. สาขาการประยุกต์ใช้หลัก
วงจรขยายกำลังไฟฟ้าอเนกประสงค์สำหรับขยายกำลังสัญญาณ
วงจรควบคุมการสลับความเร็วต่ำแบบต่างๆ สำหรับควบคุมการเปิด-ปิดโหลด
วงจรขับสำหรับรีเลย์และวาล์วโซลินอยด์
วงจรขับและควบคุมมอเตอร์ขนาดเล็ก
หน่วยควบคุมกำลังไฟฟ้าสำหรับอุปกรณ์อุตสาหกรรมและเครื่องใช้ในครัวเรือน
IV. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
การลดกำลังไฟ: กำลังไฟที่กำหนดไว้จะแยกกันสำหรับอุณหภูมิภายในตัวเครื่องและอุณหภูมิแวดล้อม หากไม่มีฮีทซิงค์ภายนอก การออกแบบควรเป็นไปตามกำลังไฟ 2.0 วัตต์ที่อุณหภูมิแวดล้อม 25 องศาเซลเซียส เมื่อติดตั้งฮีทซิงค์แล้ว สามารถอ้างอิงจากกำลังไฟ 65 วัตต์ภายใต้สภาวะอุณหภูมิภายในตัวเครื่องได้ การลดกำลังไฟจะต้องนำมาใช้สำหรับอุณหภูมิที่สูงกว่า 25 องศาเซลเซียส
ระยะเผื่อแรงดันและกระแส: ต้องเผื่อระยะเผื่อความปลอดภัยที่เพียงพอสำหรับแรงดันใช้งานจริงและกระแสใช้งานต่อเนื่อง ห้ามใช้งานต่อเนื่องที่พิกัดสูงสุดเด็ดขาด อนุญาตให้ใช้กระแสสูงสุดได้เฉพาะในสภาวะพัลส์ที่มีระยะเวลาสั้นเท่านั้น
การจัดการความร้อน: แนะนำให้ใช้ฮีทซิงค์ที่เหมาะสมสำหรับสภาวะการทำงานที่มีกำลังสูงกับแพ็คเกจ TO-220 รักษาอุณหภูมิจุดเชื่อมต่อให้ต่ำกว่าขีดจำกัดสูงสุด 150℃
ข้อจำกัดด้านความเร็วในการสลับ: อุปกรณ์นี้ออกแบบมาสำหรับสถานการณ์การสลับความเร็วต่ำ และไม่เหมาะสำหรับการใช้งานสลับความเร็วสูงและความถี่สูง
การพิจารณากระแสรั่วไหลขณะตัดวงจร: ควรคำนึงถึงผลกระทบของกระแสรั่วไหลขณะตัดวงจรระหว่างตัวเก็บประจุและตัวปล่อย และระหว่างตัวเก็บประจุและฐาน ในการออกแบบวงจร
การระบุขา: ตรวจสอบลำดับขาให้แน่ใจก่อนทำการบัดกรี B หมายถึง เบส (Base), C หมายถึง คอลเลคเตอร์ (Collector) และ E หมายถึง อีมิเตอร์ (Emitter) การเชื่อมต่อขาผิดอาจทำให้เกิดความเสียหายต่ออุปกรณ์ได้
V. สรุปผลิตภัณฑ์
TIP122 เป็นทรานซิสเตอร์กำลังแบบ NPN Darlington ในแพ็คเกจ TO-220 มีคุณสมบัติทนแรงดัน 100V และกระแสต่อเนื่อง 5A มีอัตราขยาย DC สูง และสามารถขับโหลดหนักได้ด้วยกระแสขับเบสต่ำ เหมาะสำหรับวงจรขยายสัญญาณทั่วไปและวงจรสวิตช์กำลังความเร็วต่ำ จำเป็นต้องมีการระบายความร้อนที่เหมาะสมและการลดกำลังไฟฟ้าในการใช้งานจริง ไม่เหมาะสำหรับการสวิตช์ความถี่สูง ประสิทธิภาพที่เสถียรในระยะยาวสามารถทำได้โดยการออกแบบอย่างเคร่งครัดตามข้อกำหนดในเอกสารข้อมูล
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
เคล็ดลับที่ 122ไปยังหน้าสินค้า
Slkor SL7824: ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบสามขั้ว TO-220 เอาต์พุต 24V 1A เอาต์พุตคงที่บวก
2026-11-03
1724
SL7824 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบสามขั้วที่มีเอาต์พุตคงที่และเป็นบวก จากซีรี่ส์ SL7805-SL7824 บรรจุในแพ็คเกจ TO-220 มีแรงดันเอาต์พุตคงที่ 24V และกระแสเอาต์พุตสูงสุด 1A ไอซีนี้มีฟังก์ชันการป้องกันหลายระดับ รวมถึงการปิดระบบเมื่อความร้อนสูงเกิน การจำกัดกระแสลัดวงจร และการป้องกันพื้นที่การทำงานที่ปลอดภัยของทรานซิสเตอร์เอาต์พุต และเป็นไปตามมาตรฐาน RoHS เหมาะสำหรับงานด้านแหล่งจ่ายไฟ เช่น การควบคุมแรงดันไฟฟ้าภายหลังของแหล่งจ่ายไฟแบบสวิตชิ่ง ไมโครโปรเซสเซอร์ และเมนบอร์ด การจัดการความร้อนที่เหมาะสมเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้ในระยะยาว
ภาพสินค้า ตัวควบคุมแรงดันเชิงเส้น SLkor SL7824
1. พารามิเตอร์ผลิตภัณฑ์ที่สำคัญ
1.1 คะแนนสูงสุดแน่นอน
แรงดันไฟฟ้าขาเข้า: สูงสุด 40V
กระแสไฟขาออก: สูงสุด 1A
อุณหภูมิจุดเชื่อมต่อ: สูงสุด 150℃
ช่วงอุณหภูมิการทำงาน: -20℃ ถึง 150℃
ช่วงอุณหภูมิในการจัดเก็บ: -55℃ ถึง 150℃
การกระจายพลังงาน: ถูกจำกัดภายใน การกระจายพลังงานที่ใช้งานได้จริงขึ้นอยู่กับสภาวะความร้อน
1.2 คุณลักษณะทางไฟฟ้า (เงื่อนไขการทดสอบ: TJ=25℃, VIN=33V, IOUT=0.5A)
แรงดันไฟขาออก: ต่ำสุด 23.04V, โดยทั่วไป 24.0V, สูงสุด 24.96V; ช่วงแรงดันไฟขาออก 22.80V-25.20V ภายใต้แรงดันไฟขาเข้า 27V-38V
การควบคุมแรงดันไฟฟ้าขณะโหลด: สูงสุด 240mV ตลอดช่วงโหลดเต็ม; สูงสุด 120mV สำหรับโหลดตั้งแต่ 0.25A ถึง 0.75A
การควบคุมแรงดันไฟฟ้าขาเข้า: สูงสุด 240mV เมื่อแรงดันไฟฟ้าขาเข้าเปลี่ยนแปลง
กระแสไฟขณะหยุดทำงาน: สูงสุด 8.0 มิลลิแอมป์
การเปลี่ยนแปลงกระแสไฟขณะหยุดทำงาน: สูงสุด 1.0 mA เมื่อแรงดันไฟฟ้าขาเข้าเปลี่ยนแปลง; สูงสุด 0.5 mA เมื่อโหลดเปลี่ยนแปลง
แรงดันสัญญาณรบกวนขาออก: โดยทั่วไป 170 µV, ความถี่ทดสอบ 10Hz-100KHz
ค่าสัมประสิทธิ์อุณหภูมิของแรงดันไฟฟ้าขาออก: โดยทั่วไป -2.8 มิลลิโวลต์/℃
การลดสัญญาณรบกวน: โดยทั่วไป 66dB, ต่ำสุด 50dB ที่ 120Hz
กระแสเอาต์พุตสูงสุด: โดยทั่วไป 1.8A
กระแสลัดวงจร: โดยทั่วไป 250 มิลลิแอมป์ ที่แรงดันไฟเข้า 35 โวลต์
แรงดันตกคร่อม: โดยทั่วไป 2.0V
แพ็คเกจ 1.3
ประเภทบรรจุภัณฑ์: แพ็คเกจแบบเจาะรู TO-220
2. คุณสมบัติหลักของผลิตภัณฑ์
กระแสเอาต์พุตสูงสุดถึง 1A สำหรับความต้องการการควบคุมแรงดันไฟฟ้ากำลังปานกลาง
เอาต์พุตบวกคงที่ 24V พร้อมช่วงแรงดันเอาต์พุตที่ควบคุมได้
ระบบป้องกันการโอเวอร์โหลดความร้อนในตัว; ระบบจะทำงานเมื่ออุณหภูมิของอุปกรณ์สูงเกินเกณฑ์ที่ปลอดภัย
มีระบบจำกัดกระแสลัดวงจรในตัว เพื่อควบคุมกระแสเอาต์พุตขณะเกิดการลัดวงจร
ระบบป้องกันพื้นที่การทำงานที่ปลอดภัยของทรานซิสเตอร์เอาต์พุตช่วยป้องกันความเสียหายของอุปกรณ์เมื่อเกินขอบเขตการทำงานที่ปลอดภัย
เป็นไปตามข้อกำหนด RoHS ด้านสิ่งแวดล้อม
ประสิทธิภาพการลดสัญญาณรบกวนที่ดี ช่วยลดการแทรกแซงจากสัญญาณรบกวนขาเข้าต่อรางจ่ายไฟขาออก
3. ขอบเขตการใช้งานหลัก
ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นประสิทธิภาพสูง ทำหน้าที่เป็นหน่วยแปลงพลังงานสำหรับอุปกรณ์ปลายทาง
วงจรควบคุมแรงดันไฟขั้นที่สองหลังวงจรหลัก สำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง เพื่อปรับปรุงคุณภาพแรงดันไฟขาออก
วงจรจ่ายไฟสำหรับไมโครโปรเซสเซอร์เพื่อจ่ายแรงดันไฟฟ้ากระแสตรงที่เสถียร
แหล่งจ่ายไฟหลักสำหรับวงจรจ่ายไฟ 24V บนเมนบอร์ด
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ค่าพิกัดสูงสุดสัมบูรณ์กำหนดเพียงขีดจำกัดความเครียดเท่านั้น ควรหลีกเลี่ยงการใช้งานอย่างต่อเนื่องที่สภาวะสูงสุดสัมบูรณ์ การใช้แรงดันไฟฟ้าเกินพิกัดสูงสุดจะทำให้เกิดความเสียหายถาวรต่ออุปกรณ์
กระแสเอาต์พุตที่ใช้งานได้อย่างต่อเนื่องจะได้รับผลกระทบจากแรงดันไฟฟ้าขาเข้า ข้อมูลจำเพาะของฮีทซิงค์ ความยาวของสายไฟ และพื้นที่ทองแดงของแผงวงจรพิมพ์ ผลการทดสอบแบบพัลส์ไม่สามารถนำไปใช้กับสถานการณ์การทำงานต่อเนื่องได้โดยตรง ฮีทซิงค์มีความจำเป็นอย่างยิ่งสำหรับกรณีการใช้งานกำลังสูง
แรงดันตกคร่อมโดยทั่วไปคือ 2.0V การออกแบบจะต้องเผื่อแรงดันตกคร่อมไว้มากกว่า 2.0V ระหว่างแหล่งจ่ายไฟขาเข้าและเอาต์พุต 24V เพื่อรักษาการควบคุมแรงดันให้เป็นปกติ
แม้ว่าจะมีการติดตั้งระบบจำกัดกระแสลัดวงจรแล้ว แต่การลัดวงจรอย่างต่อเนื่องจะทำให้เกิดความร้อนสูง ควรแก้ไขปัญหาความผิดปกติของโหลดทันทีเมื่อเกิดการลัดวงจร แทนที่จะปล่อยให้เกิดการลัดวงจรต่อไป
อุณหภูมิจุดเชื่อมต่อของอุปกรณ์ต้องไม่เกิน 150℃ ประเมินการใช้พลังงานอย่างครบถ้วนเพื่อการออกแบบระบายความร้อน แพ็คเกจ TO-220 ต้องติดตั้งฮีทซิงค์ที่เหมาะสมเพื่อควบคุมอุณหภูมิของตัวเรือนและจุดเชื่อมต่อ
ติดตั้งตัวเก็บประจุอินพุตและเอาต์พุตตามที่ระบุไว้ในเอกสารข้อมูล เพื่อรับประกันความเสถียรของวงจร
5. สรุปผลิตภัณฑ์
SL7824 เป็นตัวควบคุมแรงดันเชิงเส้นแบบสามขั้ว TO-220 ที่มีแรงดันเอาต์พุตคงที่ 24V และกระแสเอาต์พุตสูงสุด 1A มีการรวมระบบปิดเครื่องเมื่ออุณหภูมิสูงเกิน การจำกัดกระแสลัดวงจร และการป้องกันอื่นๆ และเป็นไปตามข้อกำหนด RoHS เหมาะสำหรับแหล่งจ่ายไฟ 24V กำลังปานกลาง สำหรับการควบคุมแรงดันหลังการจ่ายไฟแบบสวิตชิ่ง การใช้งานใน MCU และเมนบอร์ด ตัวควบคุมแรงดันเชิงเส้นนี้มีแรงดันตกคร่อมค่อนข้างสูง และความสามารถในการรับโหลดจริงขึ้นอยู่กับการออกแบบทางความร้อนเป็นอย่างมาก ควรพิจารณาขอบเขตความร้อนและแรงดันตกคร่อมอย่างรอบคอบในการใช้งานทางวิศวกรรม หลีกเลี่ยงการใช้งานเกินพิกัดเพื่อความน่าเชื่อถือในระยะยาวของระบบจ่ายไฟ
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
SL7824ไปยังหน้าสินค้า
Slkor SL7818: ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบเอาต์พุตบวก 18V 1A ในแพ็คเกจ TO-220
2026-11-02
1845
SL7818 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบสามขั้วที่มีเอาต์พุตบวกคงที่ ผลิตโดย Slkor ในแพ็คเกจ TO-220 ให้เอาต์พุตคงที่ 18V โดยมีกระแสเอาต์พุตสูงสุดถึง 1A ไอซีนี้มีระบบปิดการทำงานเมื่อความร้อนสูงเกิน ระบบจำกัดกระแสลัดวงจร และระบบป้องกัน SOA ของทรานซิสเตอร์เอาต์พุต และเป็นไปตามข้อกำหนด RoHS แรงดันไฟฟ้าขาเข้าในการทำงานอยู่ในช่วง 21V ถึง 33V สามารถให้เอาต์พุต DC 18V ที่เสถียรได้ด้วยการระบายความร้อนที่เพียงพอ สำหรับการใช้งานในแหล่งจ่ายไฟขนาดกลางและขนาดเล็ก
ภาพสินค้า ตัวควบคุมแรงดันเชิงเส้น Skor รุ่น SL7818
1. พารามิเตอร์หลักของผลิตภัณฑ์
คะแนนสูงสุดแน่นอน
แรงดันไฟฟ้าสูงสุด: 35V
การส่งออกสูงสุดในปัจจุบัน: 1A
การใช้พลังงาน: ถูกจำกัดไว้ภายในสำหรับแพ็คเกจ TO-220 การใช้พลังงานจริงขึ้นอยู่กับสภาวะความร้อนภายนอก
อุณหภูมิจุดเชื่อมต่อสูงสุด: 150℃
ช่วงอุณหภูมิการทำงาน: -20℃ ถึง 150℃
ช่วงอุณหภูมิในการจัดเก็บ: -55℃ ถึง 150℃
คุณลักษณะทางไฟฟ้า (เงื่อนไขการทดสอบ: อุณหภูมิจุดเชื่อมต่อ 25℃)
แรงดันเอาต์พุต: ค่าทั่วไป 18.0V; ช่วงแรงดันเอาต์พุต 17.28V-18.72V เมื่อกระแสเอาต์พุต 5mA-1.0A; ช่วงแรงดันเอาต์พุต 17.10V-18.90V เมื่อแรงดันอินพุต 21V-33V และกระแสเอาต์พุต 5mA-1.0A
การควบคุมโหลด: สูงสุด 180mV สำหรับกระแสเอาต์พุต 5mA-1.0A; สูงสุด 90mV สำหรับกระแสเอาต์พุต 0.25A-0.75A
การควบคุมแรงดันไฟฟ้าขาเข้า: สูงสุด 180mV ภายในแรงดันไฟฟ้าขาเข้า 21V-33V
กระแสไฟขณะหยุดทำงาน: สูงสุด 8.0 มิลลิแอมป์
การเปลี่ยนแปลงกระแสไฟขณะหยุดทำงาน: สูงสุด 1.0 mA เมื่อแรงดันไฟเข้า 21.5V-33V; สูงสุด 0.5 mA สำหรับกระแสไฟออก 5mA-1.0A
แรงดันสัญญาณรบกวนขาออก: โดยทั่วไป 110 µV ภายในช่วงความถี่ทดสอบ 10Hz-100kHz
การลดสัญญาณรบกวน: โดยทั่วไป 69dB ที่ 120Hz แรงดันไฟฟ้าขาเข้า 22V-32V
กระแสเอาต์พุตสูงสุดโดยทั่วไป: 1.8A
กระแสลัดวงจรทั่วไป: 250 มิลลิแอมป์ ภายใต้แรงดันไฟเข้า 35 โวลต์
แรงดันตกคร่อมโดยทั่วไป: 2.0V
ข้อมูลแพ็คเกจ
ประเภทบรรจุภัณฑ์: แพ็คเกจแบบเจาะรู 3 ขา TO-220
2. คุณสมบัติหลักของผลิตภัณฑ์
เอาต์พุตแรงดันบวกคงที่ 18V พร้อมกระแสเอาต์พุตสูงสุด 1A สำหรับความต้องการแหล่งจ่ายไฟ DC ขนาดกลางและขนาดเล็ก
ระบบป้องกันในตัวที่ครอบคลุม: ระบบปิดเครื่องอัตโนมัติเมื่ออุณหภูมิสูงเกินเกณฑ์ที่กำหนด ระบบจำกัดกระแสลัดวงจรจะจำกัดกระแสเอาต์พุตในระหว่างเกิดการลัดวงจร และระบบป้องกัน SOA ของทรานซิสเตอร์เอาต์พุตจะป้องกันความเสียหายของอุปกรณ์กำลังไฟฟ้าเกินกว่าสภาวะการทำงานที่ปลอดภัย
เป็นไปตามมาตรฐาน RoHS สำหรับการออกแบบผลิตภัณฑ์อิเล็กทรอนิกส์ที่เป็นมิตรต่อสิ่งแวดล้อม
ประสิทธิภาพการลดสัญญาณรบกวนที่ดีเยี่ยม ช่วยลดสัญญาณรบกวน AC ที่มาจากด้านอินพุต พร้อมทั้งควบคุมระดับสัญญาณรบกวนที่เอาต์พุตได้
แพ็คเกจแบบ TO-220 ที่มีรูทะลุ ช่วยให้สามารถติดตั้งฮีทซิงค์ภายนอกได้ ซึ่งช่วยเพิ่มประสิทธิภาพการระบายความร้อนได้อย่างมาก
3. ขอบเขตการใช้งานหลัก
วงจรควบคุมแรงดันไฟเชิงเส้นประสิทธิภาพสูง ให้แรงดันไฟ DC 18V ที่เสถียร
วงจรควบคุมแรงดันขั้นที่สองสำหรับแหล่งจ่ายไฟแบบสวิตช์ชิ่ง เพื่อกรองและรักษาเสถียรภาพแรงดันของเอาต์พุตแหล่งจ่ายไฟแบบสวิตช์ชิ่ง
วงจรจ่ายไฟสำหรับไมโครโปรเซสเซอร์และอุปกรณ์ต่อพ่วงที่ต้องการไฟเลี้ยง 18V ที่เสถียร
โมดูลจ่ายไฟในตัวบนเมนบอร์ดสำหรับวงจรเฉพาะที่ต้องการไฟเข้า 18V
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ค่าพิกัดสูงสุดที่ระบุไว้เป็นเพียงขีดจำกัดความเค้นสูงสุดเท่านั้น การใช้งานในระยะยาวภายใต้สภาวะค่าพิกัดสูงสุดเป็นสิ่งต้องห้าม การใช้งานเกินค่าพิกัดเหล่านี้จะส่งผลให้เกิดความเสียหายถาวรต่ออุปกรณ์
กระแสเอาต์พุตคงที่ในทางปฏิบัติได้รับผลกระทบจากแรงดันไฟฟ้าขาเข้า คุณสมบัติของฮีทซิงค์ ความยาวของสายไฟ และพื้นที่ของแผ่นทองแดงบนแผงวงจรพิมพ์ การติดตั้งฮีทซิงค์ที่เหมาะสมเป็นสิ่งจำเป็นสำหรับสถานการณ์ที่มีกระแสสูงเพื่อควบคุมอุณหภูมิของจุดเชื่อมต่อ
แนะนำให้ใช้ตัวเก็บประจุทั้งด้านขาเข้าและด้านขาออกเพื่อปรับปรุงการตอบสนองต่อสัญญาณชั่วขณะและลดการสั่นสะเทือนที่เกิดขึ้นเอง
โดยทั่วไปแรงดันตกคร่อมจะอยู่ที่ 2.0V สำหรับการควบคุมแรงดันตามปกติ แรงดันอินพุตจะต้องสูงกว่าแรงดันเอาต์พุตอย่างน้อย 2.0V
ช่วงแรงดันไฟฟ้าขาเข้าที่ใช้งานได้คือ 21V-33V แรงดันไฟฟ้าขาเข้าต้องไม่เกิน 35V เพื่อป้องกันความเสียหายของชิปที่เกิดจากแรงดันไฟฟ้าเกิน
ระบบป้องกันการลัดวงจรทำหน้าที่เป็นกลไกป้องกันความผิดพลาด ห้ามมิให้เกิดการลัดวงจรเอาต์พุตต่อเนื่องเป็นเวลานาน เนื่องจากความเครียดจากการลัดวงจรอย่างต่อเนื่องจะทำให้อายุการใช้งานของอุปกรณ์สั้นลง
การออกแบบและการบัดกรีแผงวงจรพิมพ์ (PCB) ต้องเป็นไปตามขนาดทางกลของมาตรฐาน TO-220 เว้นพื้นที่สำหรับติดตั้งฮีทซิงค์และตรวจสอบการกำหนดขาให้ถูกต้องเพื่อป้องกันความเสียหายของอุปกรณ์จากการต่อสายผิด
5. สรุปผลิตภัณฑ์
SL7818 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบคงที่ 18V บวก สามขั้ว ในแพ็คเกจ TO-220 มีกำลังการจ่ายกระแสเอาต์พุต 1A พร้อมระบบป้องกันหลายระดับสำหรับอุณหภูมิสูงเกิน ไฟลัดวงจร และข้อจำกัดของพื้นที่การทำงานที่ปลอดภัย เหมาะสำหรับอุปกรณ์ขนาดกลางและขนาดเล็กที่ต้องการแหล่งจ่ายไฟ DC 18V ใช้กันอย่างแพร่หลายในการควบคุมแรงดันไฟฟ้าหลังการจ่ายไฟของแหล่งจ่ายไฟแบบสวิตชิ่ง การจ่ายไฟให้กับไมโครโปรเซสเซอร์ และวงจรจ่ายไฟเฉพาะที่บนเมนบอร์ด ในโครงการทางวิศวกรรมจริง ควรมีการออกแบบระบายความร้อนที่เหมาะสม ต้องเป็นไปตามข้อกำหนดของแรงดันตกคร่อมระหว่างอินพุตและเอาต์พุต จำกัดแรงดันไฟฟ้าอินพุตอย่างเคร่งครัด และติดตั้งตัวเก็บประจุรอบข้างที่เหมาะสม เพื่อให้การทำงานของอุปกรณ์มีเสถียรภาพและเชื่อถือได้ในระยะยาว
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
SL7818ไปยังหน้าสินค้า
ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น Slkor SL7815: เอาต์พุต 15V 1A TO‑220 ตัวควบคุมแรงดันไฟฟ้าเอาต์พุตบวกคงที่
2026-10-30
2192
SL7815 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบเอาต์พุตบวกคงที่ ซึ่งอยู่ในซีรี่ส์ SL7805-SL7824 บรรจุในแพ็คเกจ TO-220 มีกระแสเอาต์พุตสูงสุด 1 A และเอาต์พุต DC คงที่ 15 V อุปกรณ์นี้มีระบบปิดการทำงานเมื่อความร้อนสูงเกิน ระบบจำกัดกระแสลัดวงจร และระบบป้องกัน SOA ของทรานซิสเตอร์เอาต์พุต ให้ประสิทธิภาพการลดสัญญาณรบกวนสำหรับแอปพลิเคชันต่างๆ เช่น การควบคุมแรงดันไฟฟ้าภายหลังสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง แหล่งจ่ายไฟไมโครโปรเซสเซอร์ และวงจรจ่ายไฟของเมนบอร์ด ส่วนประกอบนี้เป็นไปตามมาตรฐาน RoHS
ภาพสินค้า ตัวควบคุมแรงดันเชิงเส้น Sakor รุ่น SL7815
1. พารามิเตอร์หลักของผลิตภัณฑ์
ประเภทบรรจุภัณฑ์: TO-220
แรงดันไฟฟ้าขาออก: 15 โวลต์
กระแสเอาต์พุตสูงสุด: 1 แอมป์
ช่วงแรงดันไฟฟ้าขาเข้า: 17.5 V-30 V
แรงดันตกคร่อมโดยทั่วไป: 2.0 โวลต์
กระแสไฟนิ่งสูงสุด: 8.0 mA
กระแสเอาต์พุตลัดวงจรโดยทั่วไป: 250 มิลลิแอมป์
อุณหภูมิสูงสุดที่จุดเชื่อมต่อทนได้: 150 ℃
ช่วงอุณหภูมิการทำงาน: -20 ℃ ถึง 150 ℃
ช่วงอุณหภูมิในการจัดเก็บ: -55 ℃ ถึง 150 ℃
การควบคุมแรงดันเอาต์พุตสูงสุดภายใต้โหลด: 150 มิลลิโวลต์
การควบคุมแรงดันเอาต์พุตสูงสุด: 150 มิลลิโวลต์
การปฏิบัติตาม RoHS: ใช่
2. คุณสมบัติหลักของผลิตภัณฑ์
เอาต์พุตคงที่ 15 โวลต์ ผลิตภัณฑ์ซีรีส์นี้ยังครอบคลุมระดับเอาต์พุตคงที่มาตรฐานหลายระดับ ตั้งแต่ 5 โวลต์ ถึง 24 โวลต์
กระแสเอาต์พุตสูงสุดถึง 1 A เพื่อตอบสนองความต้องการของแหล่งจ่ายไฟ DC กำลังปานกลางและต่ำ
ระบบป้องกันความร้อนสูงเกินในตัวจะทำงานเมื่ออุณหภูมิของจุดเชื่อมต่อสูงเกินเกณฑ์ที่กำหนด เพื่อป้องกันความเสียหายจากความร้อน
ฟังก์ชันจำกัดกระแสลัดวงจรในตัวจะจำกัดกระแสเอาต์พุตภายใต้สภาวะลัดวงจรและลดความเสี่ยงต่อการไหม้เสียหาย
ระบบป้องกันพื้นที่การทำงานที่ปลอดภัย (SOA) ของทรานซิสเตอร์เอาต์พุตจะป้องกันความเสียหายเมื่อทรานซิสเตอร์เอาต์พุตทำงานเกินขอบเขตความปลอดภัย
ความสามารถในการลดสัญญาณรบกวนแบบริปเปิลที่ดี จะช่วยลดสัญญาณรบกวนจากคลื่นกระแสสลับที่มาจากแหล่งจ่ายไฟเข้า
เป็นไปตามมาตรฐาน RoHS สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการการรับรองด้านสิ่งแวดล้อม
3. ขอบเขตการใช้งานหลัก
แหล่งจ่ายไฟแบบเชิงเส้นประสิทธิภาพสูง ให้เอาต์พุต DC 15 V ที่เสถียร
การควบคุมเพิ่มเติมสำหรับแหล่งจ่ายไฟแบบสวิตชิ่งเพื่อปรับปรุงคุณภาพแรงดันเอาต์พุต
วงจรจ่ายไฟสำหรับไมโครโปรเซสเซอร์และอุปกรณ์ต่อพ่วง
แหล่งจ่ายไฟแบบติดตั้งในตัวสำหรับเมนบอร์ดคอมพิวเตอร์และแผงควบคุมอุตสาหกรรม
วงจรจ่ายไฟภายใน 15 โวลต์ของอุปกรณ์และเครื่องมืออุตสาหกรรมต่างๆ
4. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
อุปกรณ์นี้มีแรงดันตกคร่อม เพื่อให้มั่นใจถึงความแม่นยำในการควบคุม แรงดันอินพุตต้องสูงกว่าแรงดันเอาต์พุตอย่างน้อย 2.0 โวลต์ แรงดันอินพุตต้องไม่เกินค่าสูงสุดที่ระบุไว้
ระหว่างการทำงานจะมีการสูญเสียพลังงานเกิดขึ้น จึงต้องติดตั้งแผ่นระบายความร้อนที่เหมาะสมสำหรับแพ็คเกจ TO-220 ตามปริมาณการใช้พลังงานจริง กระแสไฟขาออกที่ใช้งานได้อย่างต่อเนื่องนั้นขึ้นอยู่กับสภาพการระบายความร้อนเป็นอย่างมาก
ควรติดตั้งตัวเก็บประจุที่มีค่าความจุตามที่แนะนำไว้ที่ขั้วต่ออินพุตและเอาต์พุต เพื่อปรับปรุงการตอบสนองต่อสัญญาณชั่วขณะและลดการสั่นสะเทือน โปรดดูค่าที่แนะนำในเอกสารข้อมูลจำเพาะ
มีระบบป้องกันการลัดวงจร แต่ห้ามใช้งานในสภาวะลัดวงจรต่อเนื่องเป็นเวลานาน เนื่องจากจะทำให้ชิ้นส่วนเสื่อมสภาพเร็วขึ้น
อุณหภูมิแวดล้อมและอุณหภูมิจุดเชื่อมต่อต้องอยู่ในช่วงที่กำหนดไว้ หากต้องลดกำลังการทำงานในสภาวะอุณหภูมิสูง จำเป็นต้องลดกำลังการทำงานลง
ควรออกแบบวงจรป้อนเข้าและวงจรส่งออกให้สั้นที่สุดเท่าที่จะเป็นไปได้บนแผงวงจรพิมพ์ เพื่อลดผลกระทบของความต้านทานของสายไฟต่อประสิทธิภาพการควบคุม
5. สรุปผลิตภัณฑ์
SL7815 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบคงที่ชนิดบวก คลาส 1-A ที่มีเอาต์พุต 15 V ในแพ็คเกจ TO-220 มีคุณสมบัติเด่นคือ การป้องกันแบบครบวงจรบนชิป แรงดันเอาต์พุตที่เสถียร และวงจรต่อพ่วงที่เรียบง่าย เป็นส่วนประกอบที่ใช้กันอย่างแพร่หลายในโซลูชันแหล่งจ่ายไฟเชิงเส้น 15 V แบบดั้งเดิม เหมาะสำหรับการควบคุมแรงดันไฟฟ้าภายหลังของแหล่งจ่ายไฟแบบสวิตชิ่ง ระบบไมโครโปรเซสเซอร์ และบอร์ดควบคุมอุตสาหกรรม ในทางปฏิบัติทางวิศวกรรม การออกแบบระบายความร้อนที่เหมาะสมและสภาวะแรงดันตกคร่อมระหว่างอินพุตและเอาต์พุตที่ถูกต้องนั้นมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงานของอุปกรณ์อย่างเต็มประสิทธิภาพ
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
SL7815ไปยังหน้าสินค้า
Slkor SL7812: ตัวควบคุมแรงดันเชิงเส้นบวกคงที่แบบสามขั้ว 12V 1A แพ็คเกจ TO-220
2026-10-29
2487
SL7812 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบคงที่ชนิด 3 ขั้ว ในแพ็คเกจ TO-220 ผลิตโดย Slkor ให้แรงดันเอาต์พุตคงที่ 12V พร้อมกระแสเอาต์พุตต่อเนื่องสูงสุด 1A มีระบบป้องกันในตัว ได้แก่ การปิดระบบเมื่อความร้อนสูงเกิน การจำกัดกระแสลัดวงจร และการป้องกัน SOA ของทรานซิสเตอร์เอาต์พุต เนื่องจากเป็นไปตามมาตรฐาน RoHS จึงเหมาะสำหรับงานจ่ายไฟ 12V กำลังต่ำถึงปานกลาง เช่น การควบคุมแรงดันไฟฟ้าหลังการจ่ายไฟสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง แหล่งจ่ายไฟสำหรับไมโครโปรเซสเซอร์ และแหล่งจ่ายไฟสำหรับเมนบอร์ด บทความนี้สรุปพารามิเตอร์ที่สำคัญ คุณสมบัติหลัก สถานการณ์การใช้งาน และคำแนะนำทางวิศวกรรมสำหรับการเลือกส่วนประกอบและการออกแบบฮาร์ดแวร์
ภาพสินค้า ตัวควบคุมแรงดันเชิงเส้น SLkor SL7812
I. พารามิเตอร์หลักของผลิตภัณฑ์
คะแนนสูงสุดแน่นอน
แรงดันไฟฟ้าอินพุต: 35V
กระแสไฟขาออก: 1A
การกระจายพลังงาน: จำกัดภายในสำหรับแพ็คเกจ TO-220
อุณหภูมิจุดเชื่อมต่อ: 150℃
ช่วงอุณหภูมิการทำงาน: -20℃ ถึง 150℃
ช่วงอุณหภูมิในการจัดเก็บ: -55℃ ถึง 150℃
คุณลักษณะทางไฟฟ้าที่สำคัญ (ทดสอบที่อุณหภูมิจุดเชื่อมต่อ 25℃)
แรงดันเอาต์พุต: ค่าทั่วไป 12.0V อยู่ในช่วง 11.52V-12.48V เมื่อมีโหลด 5mA-1.0A และอยู่ในช่วง 11.40V-12.60V เมื่อมีแรงดันอินพุต 14.5V-27V และโหลด 5mA-1.0A
ความสามารถในการจ่ายกระแส: กระแสต่อเนื่องสูงสุด 1A; กระแสสูงสุดโดยทั่วไป 1.8A; กระแสลัดวงจรโดยทั่วไป 250mA
กระแสไฟขณะหยุดทำงาน: ค่าสูงสุด 8.0 มิลลิแอมป์ กระแสไฟขณะหยุดทำงานจะเปลี่ยนแปลงเล็กน้อยตามแรงดันไฟฟ้าขาเข้าและโหลดขาออก
แรงดันสัญญาณรบกวนขาออก: ค่าทั่วไป 75 μV ภายในช่วงความถี่ทดสอบ 10 Hz-100 kHz
การลดสัญญาณรบกวน: ค่าทั่วไป 72dB ที่ความถี่ 120Hz ในสภาวะการทดสอบ
แรงดันตกคร่อม: ค่าทั่วไป 2.0V
แพ็คเกจ: TO-220
การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม: เป็นไปตามมาตรฐาน RoHS
หมายเหตุ: กระแสเอาต์พุตที่ใช้งานได้จริงในสภาวะคงที่นั้นขึ้นอยู่กับแรงดันไฟฟ้าขาเข้า การกำหนดค่าฮีทซิงค์ ความยาวของขาแพ็คเกจ และรูปแบบการจัดวางทองแดงบนแผ่นวงจรพิมพ์ ข้อมูลทางไฟฟ้าได้มาจากการทดสอบภายใต้สภาวะพัลส์
II. คุณสมบัติหลักของผลิตภัณฑ์
กระแสเอาต์พุตสูงถึง 1A ซึ่งเพียงพอต่อความต้องการของแหล่งจ่ายไฟ DC 12V กำลังต่ำถึงปานกลางส่วนใหญ่
เอาต์พุตบวกคงที่ 12V พร้อมความแม่นยำของเอาต์พุตที่เสถียร ความผันแปรของแรงดันไฟฟ้าที่เกิดจากโหลดและการเปลี่ยนแปลงแรงดันไฟฟ้าขาเข้าจะอยู่ในช่วงที่ควบคุมได้
มีฟังก์ชันป้องกันหลายอย่างบนชิป รวมถึงการปิดระบบเมื่อความร้อนสูงเกิน การจำกัดกระแสลัดวงจร และการป้องกัน SOA ของทรานซิสเตอร์เอาต์พุต เพื่อลดความเสี่ยงต่อความเสียหายของอุปกรณ์ภายใต้สภาวะผิดปกติ
แพ็คเกจ TO-220 ช่วยให้สามารถติดตั้งฮีทซิงค์ได้โดยตรง ซึ่งช่วยเพิ่มประสิทธิภาพการระบายความร้อนโดยรวม
ประสิทธิภาพการลดสัญญาณรบกวนที่ดีช่วยลดสัญญาณรบกวนจากไฟ AC ด้านขาเข้า และให้เอาต์พุตไฟ DC 12V ที่สะอาดและเสถียร
เป็นไปตามมาตรฐาน RoHS เพื่อให้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับอุตสาหกรรมและผู้บริโภค
III. สาขาการประยุกต์ใช้หลัก
วงจรควบคุมแรงดันไฟเชิงเส้นประสิทธิภาพสูง 12V ทำหน้าที่เป็นหน่วยควบคุมอิสระเพื่อให้ได้กำลังไฟฟ้ากระแสตรง 12V ที่เสถียร
การควบคุมเพิ่มเติมสำหรับแหล่งจ่ายไฟแบบสวิตชิ่งเพื่อทำการกรองและรักษาเสถียรภาพขั้นที่สอง และปรับปรุงคุณภาพแรงดันเอาต์พุต
แหล่งจ่ายไฟสำหรับไมโครโปรเซสเซอร์และบอร์ดควบคุม ให้พลังงาน 12V สำหรับ MCU และหน่วยควบคุม
วงจรจ่ายไฟ 12V สำหรับเมนบอร์ดและบอร์ดเสริมฟังก์ชันต่างๆ
IV. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ค่าพิกัดสูงสุดที่ระบุไว้เป็นเพียงขีดจำกัดความเครียดเท่านั้น การใช้งานเกินขีดจำกัดเหล่านี้ไม่ว่าจะเป็นชั่วคราวหรือต่อเนื่อง จะทำให้เกิดความเสียหายถาวรต่ออุปกรณ์
กระแสเอาต์พุตคงที่ที่แท้จริงนั้นถูกจำกัดโดยแรงดันแตกต่างระหว่างอินพุตและเอาต์พุต สภาพการระบายความร้อน และการจัดวางทองแดงบนแผงวงจรพิมพ์ (PCB) จำเป็นต้องใช้ฮีทซิงค์ที่เหมาะสมภายใต้สภาวะการใช้พลังงานสูง เพื่อรักษาอุณหภูมิของจุดเชื่อมต่อให้อยู่ในขอบเขตที่ยอมรับได้
ปฏิบัติตามคำแนะนำในเอกสารข้อมูล: ติดตั้งตัวเก็บประจุขนาด 0.33μF ที่ขั้วอินพุตและตัวเก็บประจุขนาด 0.1μF ที่ขั้วเอาต์พุต เพื่อปรับปรุงเสถียรภาพของวงจรและประสิทธิภาพการตอบสนองต่อสัญญาณชั่วขณะ
ควรเว้นช่วงแรงดันตกคร่อมให้เพียงพอระหว่างแรงดันขาเข้าและแรงดันขาออก โดยทั่วไปแรงดันตกคร่อมจะอยู่ที่ 2.0V แรงดันขาเข้าต้องมากกว่าผลรวมของแรงดันขาออกและแรงดันตกคร่อมเพื่อให้การควบคุมเป็นไปอย่างปกติ
อุณหภูมิส่งผลต่อการเปลี่ยนแปลงของแรงดันเอาต์พุต กระแสขณะหยุดทำงาน และแรงดันตกคร่อม ควรเผื่อระยะการออกแบบให้เพียงพอสำหรับสถานการณ์ที่มีอุณหภูมิสูงและโหลดหนัก
การลัดวงจรจะทำให้ระบบป้องกันกระแสเกินทำงาน แต่ห้ามใช้งานในสภาวะลัดวงจรเป็นเวลานาน อุณหภูมิสูงต่อเนื่องจะทำให้ความน่าเชื่อถือของอุปกรณ์ลดลง
ปรับพื้นที่ทองแดงระบายความร้อนให้เหมาะสมสำหรับเลย์เอาต์ PCB แบบ TO-220 และติดตั้งฉนวนที่เหมาะสมสำหรับรูยึดเพื่อหลีกเลี่ยงความเสี่ยงจากการลัดวงจร
V. สรุปผลิตภัณฑ์
SL7812 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นแบบสามขั้ว TO-220 ที่ให้แรงดันไฟคงที่ 12V และกระแสเอาต์พุตสูงสุด 1A วงจรป้องกันที่สมบูรณ์และประสิทธิภาพการลดสัญญาณรบกวนที่ดี ทำให้เหมาะสำหรับแหล่งจ่ายไฟ 12V กำลังต่ำถึงปานกลางในอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและผู้บริโภค ในการออกแบบฮาร์ดแวร์ ควรให้ความสำคัญกับการออกแบบด้านความร้อน ระยะห่างระหว่างอินพุตและเอาต์พุต และการกำหนดค่าตัวเก็บประจุรอบข้าง ควรหลีกเลี่ยงสภาวะการทำงานที่เกินพิกัดสูงสุดที่กำหนดไว้ เพื่อรับประกันเสถียรภาพในระยะยาวของระบบจ่ายไฟ
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
SL7812ไปยังหน้าสินค้า
SLkor SL7805: ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นบวก 5 โวลต์ 1 แอมป์ ในแพ็คเกจ TO-220
2026-10-28
2468
SL7805 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นบวกแบบสามขั้วในแพ็คเกจ TO-220 ผลิตโดย Slkor ให้แรงดันเอาต์พุตคงที่ 5V โดยมีกระแสเอาต์พุตต่อเนื่องสูงสุด 1A และกระแสเอาต์พุตสูงสุด 1.8A มีฟังก์ชันป้องกันในตัว ได้แก่ การปิดระบบเมื่อโอเวอร์โหลดด้วยความร้อน การจำกัดกระแสลัดวงจร และการป้องกันพื้นที่การทำงานที่ปลอดภัยของทรานซิสเตอร์เอาต์พุต ชิ้นส่วนนี้เป็นไปตามมาตรฐาน RoHS ใช้กันอย่างแพร่หลายสำหรับการควบคุมแรงดันไฟฟ้าหลังการทำงานของแหล่งจ่ายไฟแบบสวิตชิ่งและวงจรแหล่งจ่ายไฟไมโครโปรเซสเซอร์ อุณหภูมิการทำงานของจุดเชื่อมต่ออยู่ในช่วง -20℃ ถึง 150℃ และอุณหภูมิการจัดเก็บอยู่ในช่วง -55℃ ถึง 150℃ เหมาะสำหรับวงจรอิเล็กทรอนิกส์สำหรับผู้บริโภคและอุตสาหกรรม
ภาพสินค้า ตัวควบคุมแรงดันเชิงเส้น Skor รุ่น SL7805
I. พารามิเตอร์หลักของผลิตภัณฑ์
ข้อมูลจำเพาะของเอาต์พุต: แรงดันเอาต์พุตคงที่ 5V; กระแสเอาต์พุตต่อเนื่องสูงสุด 1A; กระแสเอาต์พุตสูงสุด 1.8A; แรงดันตกคร่อมโดยทั่วไป 2.0V แรงดันเอาต์พุตจะเปลี่ยนแปลงเล็กน้อยเมื่อโหลด แรงดันอินพุต และอุณหภูมิของจุดเชื่อมต่อเปลี่ยนแปลง
แรงดันไฟฟ้าขาเข้า: แรงดันไฟฟ้าขาเข้าสูงสุด 35V
สภาวะอุณหภูมิ: อุณหภูมิใช้งานที่จุดเชื่อมต่อตั้งแต่ -20℃ ถึง 150℃; อุณหภูมิในการจัดเก็บตั้งแต่ -55℃ ถึง 150℃
การสูญเสียพลังงาน: การสูญเสียพลังงานถูกจำกัดไว้ภายใน ปริมาณพลังงานที่สามารถสูญเสียได้จริงนั้นขึ้นอยู่กับฮีทซิงค์ รูปแบบการวางแผ่นทองแดงบนแผงวงจรพิมพ์ และความยาวของขาโลหะ
พารามิเตอร์การป้องกันทั่วไป: กระแสเอาต์พุตลัดวงจรทั่วไป 250 มิลลิแอมป์
กระแสไฟขณะหยุดทำงาน: กระแสไฟขณะหยุดทำงานสูงสุด 8.0 มิลลิแอมป์
สัญญาณรบกวนและระลอกคลื่น: มีคุณสมบัติในการลดสัญญาณรบกวนระลอกคลื่น โดยทั่วไปแรงดันไฟฟ้าสัญญาณรบกวนขาออกอยู่ที่ 40 μV
บรรจุภัณฑ์: บรรจุภัณฑ์ TO-220, เป็นไปตามมาตรฐาน RoHS
II. คุณสมบัติหลักของผลิตภัณฑ์
เอาต์พุต DC 5V คงที่ ความเบี่ยงเบนของแรงดันเอาต์พุตถูกจำกัดให้อยู่ในขอบเขตที่ระบุในเอกสารข้อมูล เพื่อให้ตรงตามข้อกำหนดสำหรับวงจรที่ใช้ไฟ 5V ส่วนใหญ่
กระแสไฟขาออกต่อเนื่องสูงสุด 1A และกระแสไฟขาออกสูงสุดขณะทำงาน 1.8A เหมาะสำหรับโหลดขนาดกลางและขนาดเล็ก
มีระบบป้องกันฮาร์ดแวร์ในตัวหลายอย่าง ได้แก่ การปิดเครื่องเมื่อความร้อนสูงเกิน การจำกัดกระแสลัดวงจร และการป้องกันพื้นที่การทำงานที่ปลอดภัยของทรานซิสเตอร์เอาต์พุต ซึ่งช่วยลดความเสี่ยงต่อความเสียหายของอุปกรณ์ภายใต้สภาวะผิดปกติ
เป็นไปตามมาตรฐาน RoHS ซึ่งสอดคล้องกับข้อกำหนดด้านวัสดุสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ
ประสิทธิภาพการลดสัญญาณรบกวนช่วยลดสัญญาณรบกวน AC จากด้านอินพุตและปรับปรุงคุณภาพของเอาต์พุต DC
โครงสร้างเชิงกลของ TO-220 รองรับการติดตั้งฮีทซิงค์ภายนอกเพื่อระบายความร้อนภายใต้สภาวะกำลังสูง
III. สาขาการประยุกต์ใช้หลัก
วงจรควบคุมแรงดันไฟฟ้าเชิงเส้นประสิทธิภาพสูง ทำงานเป็นหน่วยควบคุมอิสระเพื่อจ่ายไฟ DC 5V ที่เสถียร
วงจรควบคุมขั้นหลังสำหรับแหล่งจ่ายไฟแบบสวิตชิ่ง เพื่อกรองและรักษาเสถียรภาพของเอาต์พุตตัวแปลงให้ดียิ่งขึ้น
วงจรจ่ายไฟ 5 โวลต์สำหรับไมโครโปรเซสเซอร์, MCU และชิปควบคุมอื่นๆ
แหล่งจ่ายไฟ 5 โวลต์ สำหรับเมนบอร์ดและแผงวงจรต่างๆ
IV. ข้อเสนอแนะด้านการออกแบบทางวิศวกรรม
ค่าพิกัดสูงสุดที่ระบุไว้เป็นเพียงขีดจำกัดความทนทานเท่านั้น การใช้งานต่อเนื่องเกินขีดจำกัดเหล่านี้จะทำให้เกิดความเสียหายถาวรต่ออุปกรณ์
กระแสเอาต์พุตที่ใช้งานได้จริงในสภาวะคงที่ไม่ได้คงที่ที่ 1A แต่จะได้รับผลกระทบจากแรงดันไฟฟ้าขาเข้า การเลือกฮีทซิงค์ ความยาวของสายไฟ และพื้นที่ผิวทองแดงของแผงวงจรพิมพ์ จึงจำเป็นต้องใช้ระบบระบายความร้อนที่เหมาะสมสำหรับการใช้งานที่กำลังสูง
ข้อมูลคุณลักษณะทางไฟฟ้าจะถูกวัดภายใต้สภาวะการทดสอบแบบพัลส์ โดยตั้งอุณหภูมิเริ่มต้นของจุดเชื่อมต่อไว้ที่ 25℃ การเปลี่ยนแปลงอุณหภูมิในการทำงานอย่างต่อเนื่องจะส่งผลต่อแรงดันเอาต์พุต แรงดันตกคร่อม และกระแสขณะหยุดทำงาน ควรเผื่อระยะขอบการออกแบบให้เพียงพอ
แนะนำให้ใช้ตัวเก็บประจุทั้งด้านอินพุตและเอาต์พุต เพื่อปรับปรุงการตอบสนองต่อสัญญาณชั่วขณะ ลดสัญญาณรบกวนที่เอาต์พุต และเพิ่มเสถียรภาพของระบบ
ควรให้ความสำคัญกับการออกแบบด้านความร้อน อุณหภูมิเคสที่สูงขึ้นจะลดกำลังไฟฟ้าที่สามารถระบายได้ จำเป็นต้องใช้ฮีทซิงค์ขนาดใหญ่ขึ้นหรือลดกระแสโหลดลงสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง
การลัดวงจรจะทำให้ระบบป้องกันกระแสเกินทำงาน แต่ควรหลีกเลี่ยงการใช้งานในสภาวะลัดวงจรเป็นเวลานานเพื่อป้องกันความร้อนสูงเกินไปอย่างต่อเนื่อง
V. สรุปผลิตภัณฑ์
SL7805 เป็นตัวควบคุมแรงดันไฟฟ้าเชิงเส้นบวกแบบสามขั้ว 5 โวลต์ ในแพ็คเกจ TO-220 ให้กระแสเอาต์พุตสูงสุด 1A และมีระบบป้องกันในตัวที่ครบครัน แพ็คเกจ TO-220 ช่วยให้ติดตั้งฮีทซิงค์ได้ง่าย อุปกรณ์นี้เหมาะสำหรับการควบคุมแรงดันไฟฟ้าเชิงเส้น 5 โวลต์ในแผงวงจรสำหรับผู้บริโภคและอุตสาหกรรม และสามารถนำไปใช้สำหรับการควบคุมแรงดันไฟฟ้าเพิ่มเติมหลังจากตัวแปลงสวิตชิ่ง ในทางวิศวกรรมภาคปฏิบัติ ต้องประเมินสภาวะความร้อนอย่างครบถ้วน ควรเผื่อระยะขอบการออกแบบที่เพียงพอโดยคำนึงถึงอุณหภูมิการทำงานและโหลด เพื่อหลีกเลี่ยงการเกินขีดจำกัดของอุปกรณ์และเพื่อให้มั่นใจถึงการทำงานของอุปกรณ์ที่เชื่อถือได้ในระยะยาว
เกี่ยวกับสลกอร์:
Slkor มีสำนักงานวิจัยและพัฒนาในเมืองปูซาน ประเทศเกาหลีใต้ ปักกิ่ง ประเทศจีน และซูโจว ประเทศจีน การผลิต บรรจุภัณฑ์ และการทดสอบเวเฟอร์ส่วนใหญ่ดำเนินการในประเทศจีน บริษัทจ้างงานและทำงานร่วมกับบุคคลและองค์กรต่างๆ ทั่วโลก โดยมีห้องปฏิบัติการสำหรับการทดสอบประสิทธิภาพและความน่าเชื่อถือของผลิตภัณฑ์ และคลังสินค้ากลางตั้งอยู่ที่สำนักงานใหญ่ในเมืองเซินเจิ้น Slkor ได้ยื่นขอสิทธิบัตรสิ่งประดิษฐ์มากกว่าร้อยฉบับ นำเสนอผลิตภัณฑ์มากกว่า 2,000 รุ่น และให้บริการลูกค้ามากกว่าหมื่นรายทั่วโลก ผลิตภัณฑ์ของบริษัทถูกส่งออกไปยังประเทศและภูมิภาคต่างๆ รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง ทำให้เป็นหนึ่งในบริษัทเซมิคอนดักเตอร์ที่เติบโตอย่างรวดเร็วในช่วงไม่กี่ปีที่ผ่านมา ด้วยระบบการจัดการที่ได้รับการยอมรับและเวิร์กโฟลว์ที่มีประสิทธิภาพ Slkor จึงสามารถเพิ่มการรับรู้และชื่อเสียงของแบรนด์ได้อย่างรวดเร็วSLKOR" แบรนด์ด้วยคุณภาพที่โดดเด่นและบริการที่ได้มาตรฐาน กลุ่มผลิตภัณฑ์ประกอบด้วย 3 ซีรี่ส์หลัก: ไดโอดทรานซิสเตอร์ และอุปกรณ์จ่ายไฟ พร้อมด้วยการเปิดตัวผลิตภัณฑ์ใหม่เมื่อเร็ว ๆ นี้ เช่น องค์ประกอบ Hall และอุปกรณ์อะนาล็อก ซึ่งขยายการแสดงตนในเซ็นเซอร์ ไมโครคอนโทรลเลอร์ Risc-v และหมวดหมู่ผลิตภัณฑ์อื่น ๆ
SL7805ไปยังหน้าสินค้า




粤公网安备44030002007346号
