همانطور که ادغام دستگاه های الکترونیکی مدرن همچنان در حال افزایش است و عملکرد آنها پیچیده تر می شود، حساسیت مدارها به نوسانات ولتاژ گذرا نیز افزایش می یابد. این افزایش ولتاژ گذرا که می تواند در اثر رعد و برق، تداخل الکترومغناطیسی، نوسانات برق و سایر عوامل ایجاد شود، تهدیدی جدی برای عملکرد عادی تجهیزات الکترونیکی است. برای مقابله موثر با این چالش، دیود سرکوبگر ولتاژ گذرا (TVS) توسعه داده شد. در میان آنها، SMAJ5.0CA، یک سرکوبگر ولتاژ گذرا دو جهته با کارایی بالا، به لطف پارامترهای عالی و طیف وسیعی از کاربردها، به محصولی ستاره در زمینه حفاظت از مدار تبدیل شده است.

1. پارامترهای کلیدی SMAJ5.0CA

SMAJ5.0CA یک دیود سرکوبگر ولتاژ گذرای دو جهته است، به این معنی که محافظت ولتاژ مؤثری را در هر دو جهت مستقیم و معکوس فراهم می‌کند. این ویژگی انعطاف‌پذیری و کاربرد بالاتری را در طراحی مدار ارائه می‌دهد.

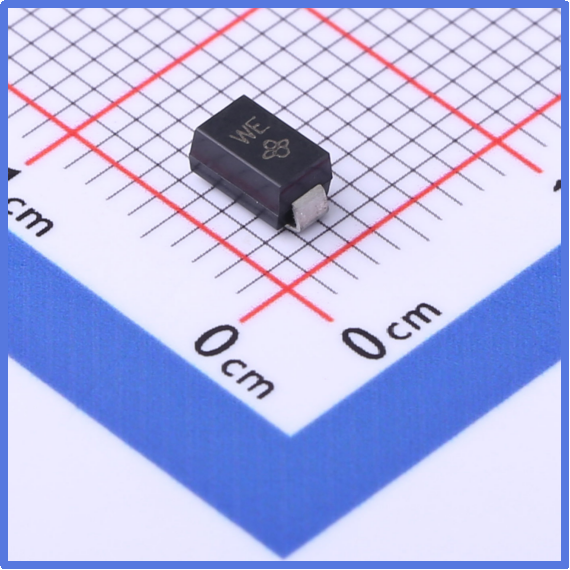

عکس محصول Slkor Transient Protection Diode SMAJ5.0CA

ولتاژ کاری معکوس (Vrwm): 5 ولت

ولتاژ کار معکوس، حداکثر ولتاژی است که در آن دیود در حالت بایاس معکوس در حالت خاموش باقی می‌ماند. با ولتاژ کار معکوس 5 ولت، SMAJ5.0CA عملکرد پایدار را در شرایط ولتاژ پایین تضمین می‌کند و از رسانایی غیرضروری ناشی از نوسانات جزئی ولتاژ جلوگیری می‌کند و در نتیجه از مصرف بیش از حد برق و تولید گرما جلوگیری می‌کند.

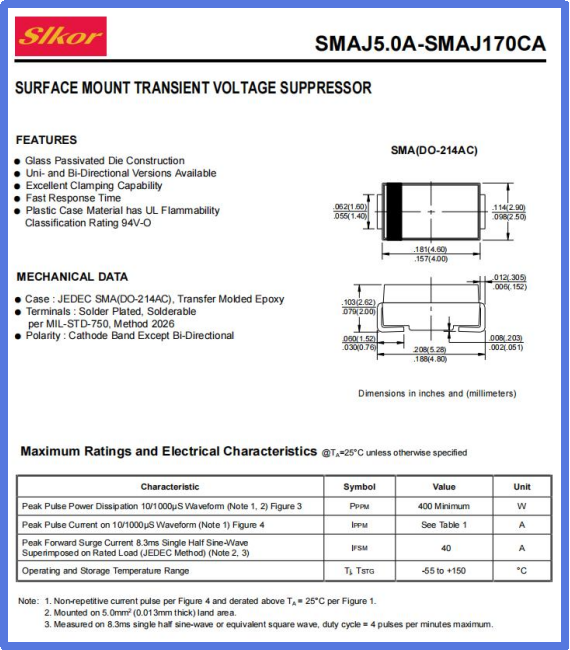

مشخصات دیود حفاظت گذرا Slkor SMAJ5.0CA

محدوده ولتاژ شکست (6.4 تا 7 ولت)

ولتاژ شکست، آستانه‌ای است که در آن دیود شروع به هدایت و مهار ولتاژ می‌کند. SMAJ5.0CA دارای محدوده ولتاژ شکست 6.4 ولت تا 7 ولت است که تضمین می‌کند می‌تواند به سرعت در محدوده ولتاژ تنظیم شده واکنش نشان دهد تا اضافه ولتاژ را به سطح ایمن مهار کند و به طور موثر از اجزای حساس پایین دست محافظت کند.

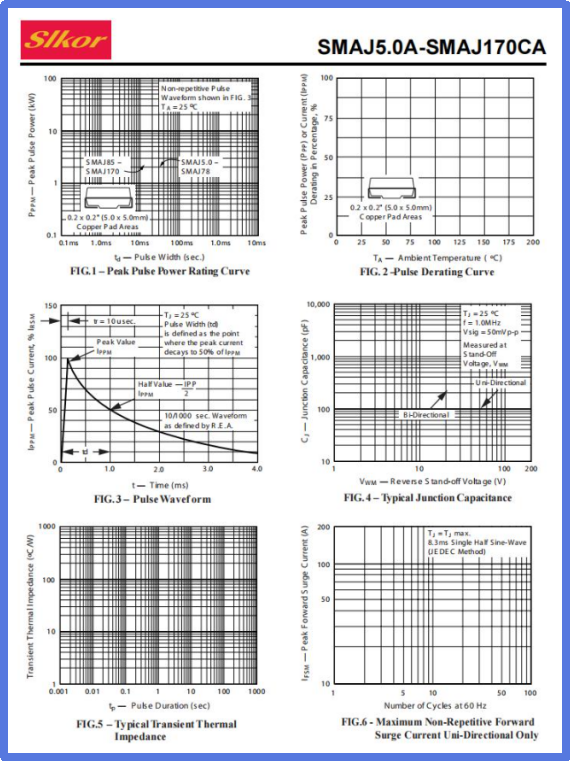

پارامترهای دیود حفاظتی گذرا Slkor SMAJ5.0CA

جریان نشتی معکوس (Ir): 800μA

جریان نشتی معکوس، جریان کمی است که هنگام بایاس معکوس از دیود عبور می‌کند. SMAJ5.0CA جریان نشتی معکوس پایینی معادل تنها ۸۰۰ میکروآمپر دارد که به کاهش مصرف برق در شرایط عملیاتی عادی، بهبود راندمان انرژی و افزایش عمر باتری کمک می‌کند.

حداکثر جریان پالس (Ipp) @ 10/1000μs: 43.5A

جریان پالس پیک، حداکثر جریان گذرایی است که دیود می‌تواند تحمل کند. SMAJ5.0CA دارای جریان پالس پیک تا 43.5 آمپر (برای عرض پالس 10/1000 میکروثانیه) است که ظرفیت بالای آن در مدیریت جریان را نشان می‌دهد. این ویژگی، دیود را قادر می‌سازد تا مقادیر زیادی از جریان گذرا را در مدت زمان کوتاهی جذب و دفع کند و محافظت مؤثری از مدار فراهم کند.

حداکثر ولتاژ بستن: 9.2 ولت

حداکثر ولتاژ کلمپ، بالاترین ولتاژی است که دیود هنگام کلمپ کردن یک اضافه ولتاژ به آن می‌رسد. حداکثر ولتاژ کلمپ SMAJ5.0CA برابر با 9.2 ولت است که تضمین می‌کند حتی در شرایط شدید اضافه ولتاژ، ولتاژ مدار از این آستانه ایمن تجاوز نمی‌کند و محافظت قابل اعتمادی را برای تجهیزات ارائه می‌دهد.

حداکثر توان پالس (Ppp) @ 10/1000μs: 400W

توان پالس اوج به حداکثر توان گذرایی که دیود می‌تواند تحمل کند اشاره دارد. SMAJ5.0CA می‌تواند تا 400 وات توان پالس اوج (برای عرض پالس 10/1000μs) را تحمل کند، که آن را به شدت قادر به محافظت از مدارها در کاربردهای توان بالا می‌سازد.

2. برنامه های کاربردی SMAJ5.0CA

SMAJ5.0CA به دلیل ویژگی های پارامتری عالی و اصول کار، به طور گسترده در دستگاه های الکترونیکی مختلف استفاده می شود. به عنوان مثال، در لوازم خانگی، می تواند از مدارهای برق، مدارهای کنترلی و رابط های ارتباطی در برابر صاعقه و نوسانات برق محافظت کند. در تجهیزات ارتباطی، می تواند خطوط سیگنال و رابط های داده را از تداخل الکترومغناطیسی و تخلیه الکترواستاتیک محافظت کند. در سیستم‌های کنترل صنعتی، می‌تواند از کنترل‌کننده‌ها، حسگرها و محرک‌ها در برابر نوسانات ولتاژ گذرا در محیط‌های صنعتی محافظت کند.

3. ملاحظات هنگام انتخاب SMAJ5.0CA برای طراحی مدار

هنگام انتخاب SMAJ5.0CA به عنوان یک جزء حفاظت از ولتاژ گذرا در طراحی مدار، باید چندین عامل در نظر گرفته شود: اول، محدوده ولتاژ شکست باید بر اساس ولتاژ عملیاتی مدار و سطوح افزایش ولتاژ گذرای مورد انتظار انتخاب شود. دوم، قابلیت‌های مدیریت جریان پیک پالس و توان پیک پالس باید بر اساس الزامات توان مدار و جریان گذرای مورد انتظار انتخاب شوند. در نهایت، عواملی مانند شکل بسته‌بندی دیود، روش نصب و هزینه نیز باید در نظر گرفته شوند.

نتیجه

به طور خلاصه، دیود سرکوبگر ولتاژ گذرا SMAJ5.0CA، با قطبیت دو طرفه، ولتاژ کار معکوس پایدار، محدوده ولتاژ شکست مناسب، جریان نشتی معکوس پایین، جریان پالس پیک بالا، حداکثر ولتاژ کلمپ ایمن و توانایی فوق‌العاده در مدیریت توان پالس پیک، به یک جزء ضروری در دستگاه‌های الکترونیکی برای حفاظت از مدار تبدیل شده است. با پیشرفت طراحی تجهیزات الکترونیکی، SMAJ5.0CA همچنان نقش حیاتی در تضمین عملکرد ایمن و پایدار دستگاه‌های الکترونیکی ایفا خواهد کرد.
