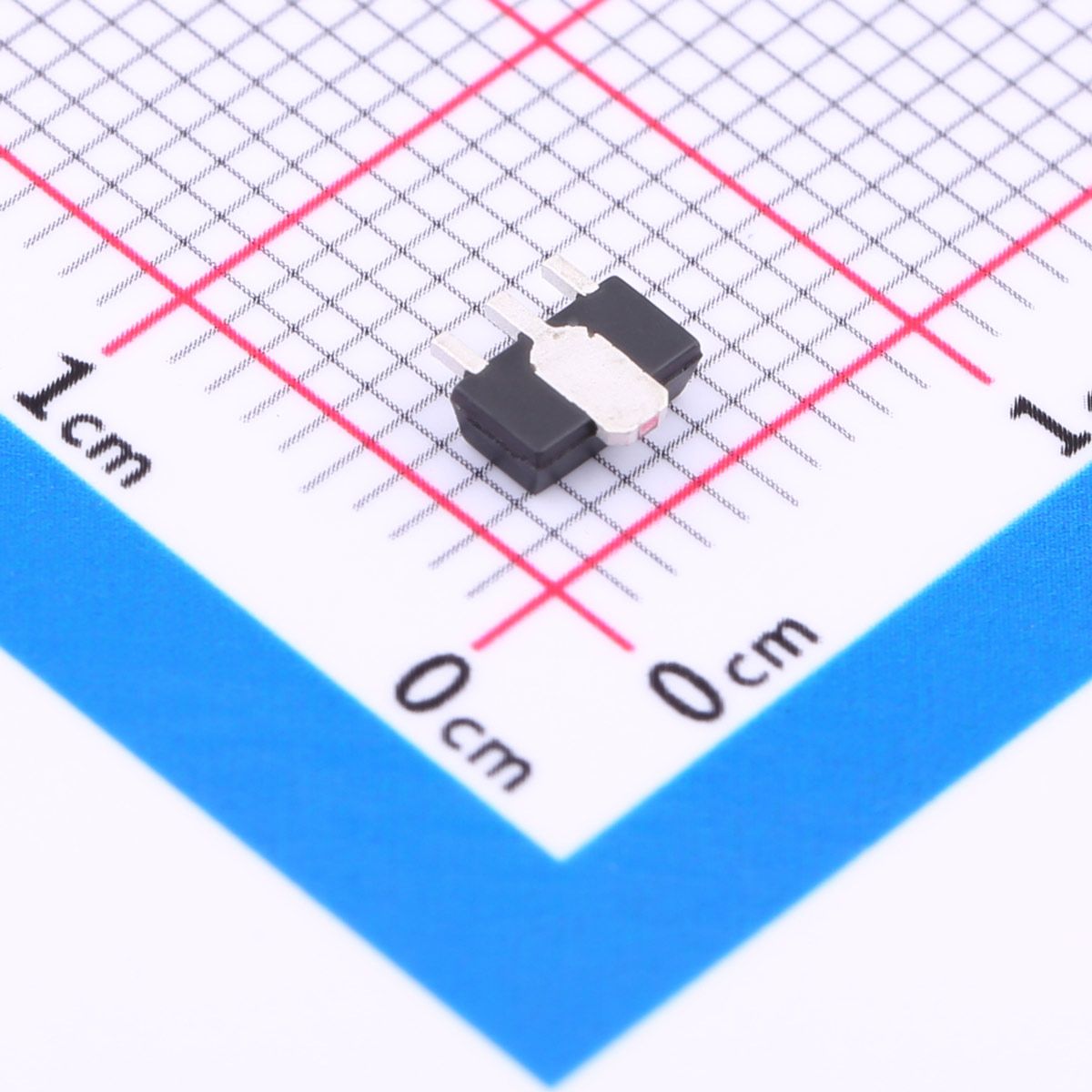

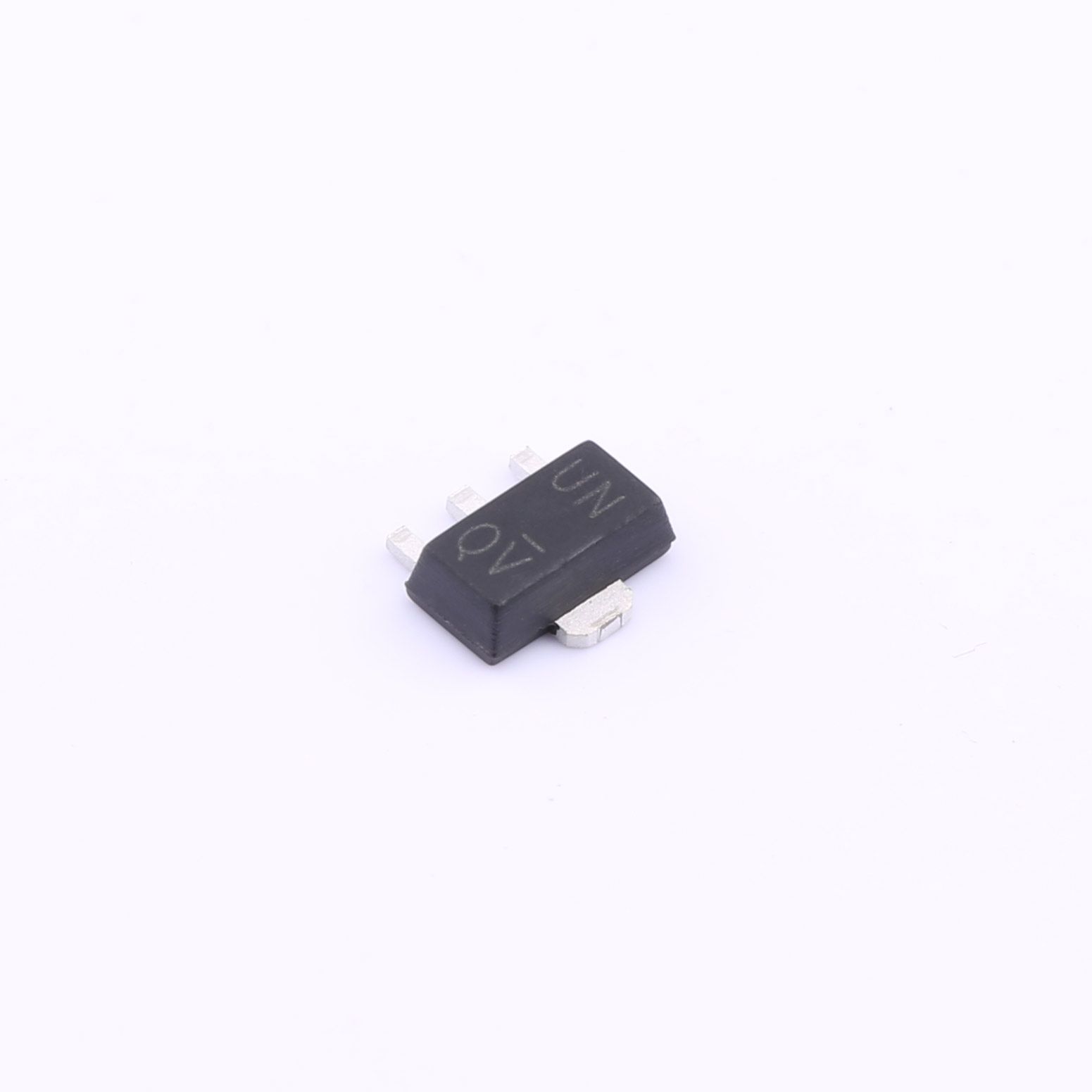

2SA2071 스위칭 다이오드 SOT-89
2SA2071은 SOT-89 패키지의 PNP 실리콘 트랜지스터로, 고속 스위칭 성능과 낮은 포화 전압을 특징으로 하며, 유도성 및 용량성 부하 애플리케이션에 강력한 구동 능력을 제공합니다.
기술설명
2SA2071은 SOT-89 패키지의 PNP 실리콘 트랜지스터로, 고속 스위칭 성능과 낮은 포화 전압을 특징으로 하며, 유도성 및 용량성 부하 애플리케이션에 강력한 구동 능력을 제공합니다.
기능
● 고속 스위칭, 일반적인 하강 시간: Ic = -3A에서 20ns
● 낮은 컬렉터-이미터 포화 전압, 일반적인 값 -0.2V (Ic=-2A, Ib=-0.2A 기준)
● 유도성 및 용량성 부하에 대한 강력한 방전 용량
● 컬렉터-이미터 전압: -60V
● 연속 컬렉터 전류: -3A, 최대 컬렉터 전류: -6A
● 직류 전류 이득 hFE: 120 ~ 390
● 일반적인 천이 주파수 fT: 180MHz
● 컬렉터 전력 소모: 0.5W
● SOT-89 표면 실장 패키지
● 작동 접합 온도: -55℃ ~ 150℃
어플리케이션
● 유도성 및 용량성 부하 구동 회로
● 고속 스위칭 제어 회로
● 전원 관리 모듈
● 소비자 전자 제품 구동 회로
● 릴레이 및 솔레노이드 드라이버
● 배터리 구동 장비
2SA2071은 SOT-89 패키지의 PNP 실리콘 트랜지스터로, 고속 스위칭 성능과 낮은 포화 전압을 특징으로 하며, 유도성 및 용량성 부하 애플리케이션에 강력한 구동 능력을 제공합니다.
기능
● 고속 스위칭, 일반적인 하강 시간: Ic = -3A에서 20ns
● 낮은 컬렉터-이미터 포화 전압, 일반적인 값 -0.2V (Ic=-2A, Ib=-0.2A 기준)
● 유도성 및 용량성 부하에 대한 강력한 방전 용량
● 컬렉터-이미터 전압: -60V
● 연속 컬렉터 전류: -3A, 최대 컬렉터 전류: -6A
● 직류 전류 이득 hFE: 120 ~ 390
● 일반적인 천이 주파수 fT: 180MHz
● 컬렉터 전력 소모: 0.5W
● SOT-89 표면 실장 패키지
● 작동 접합 온도: -55℃ ~ 150℃
어플리케이션
● 유도성 및 용량성 부하 구동 회로
● 고속 스위칭 제어 회로
● 전원 관리 모듈
● 소비자 전자 제품 구동 회로
● 릴레이 및 솔레노이드 드라이버
● 배터리 구동 장비
