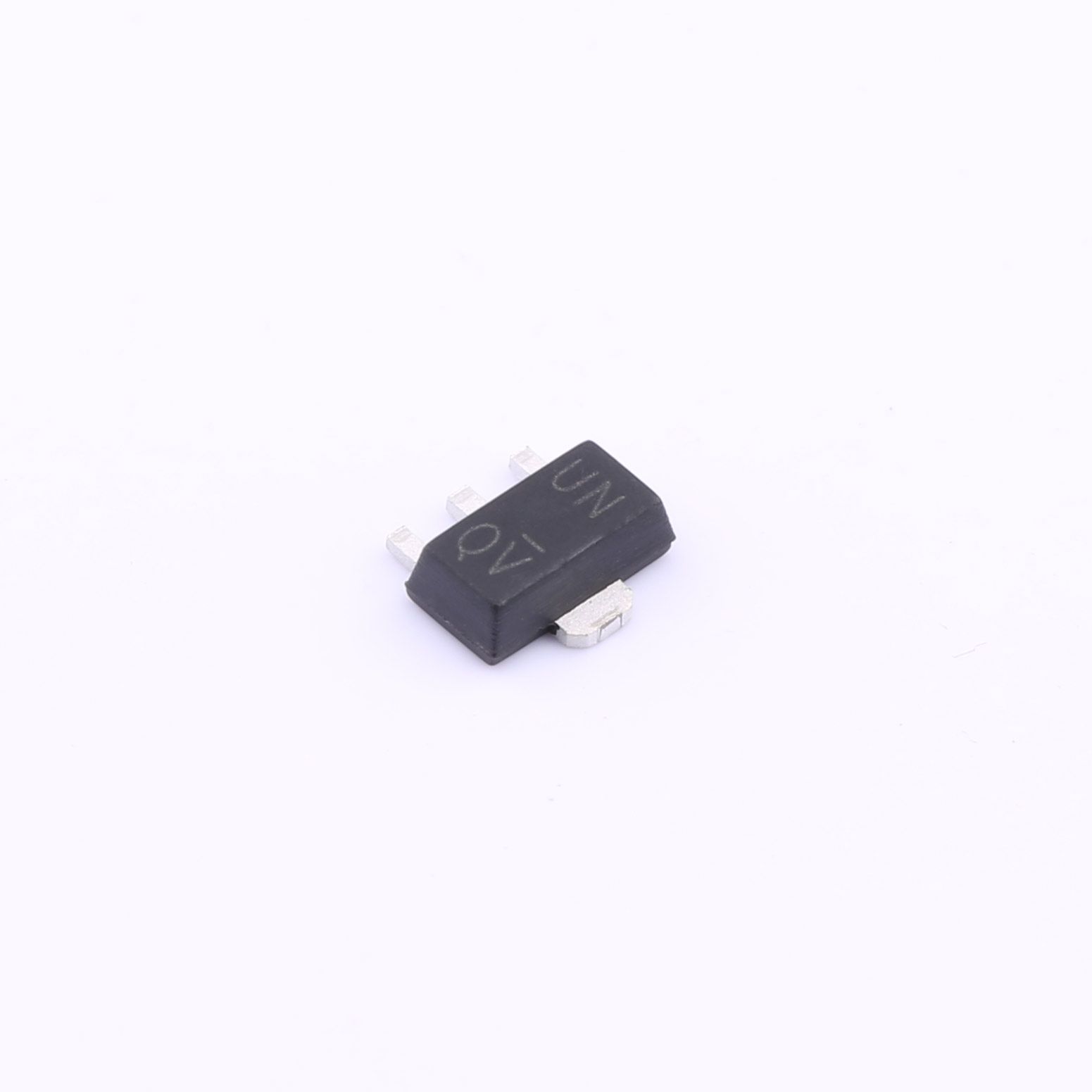

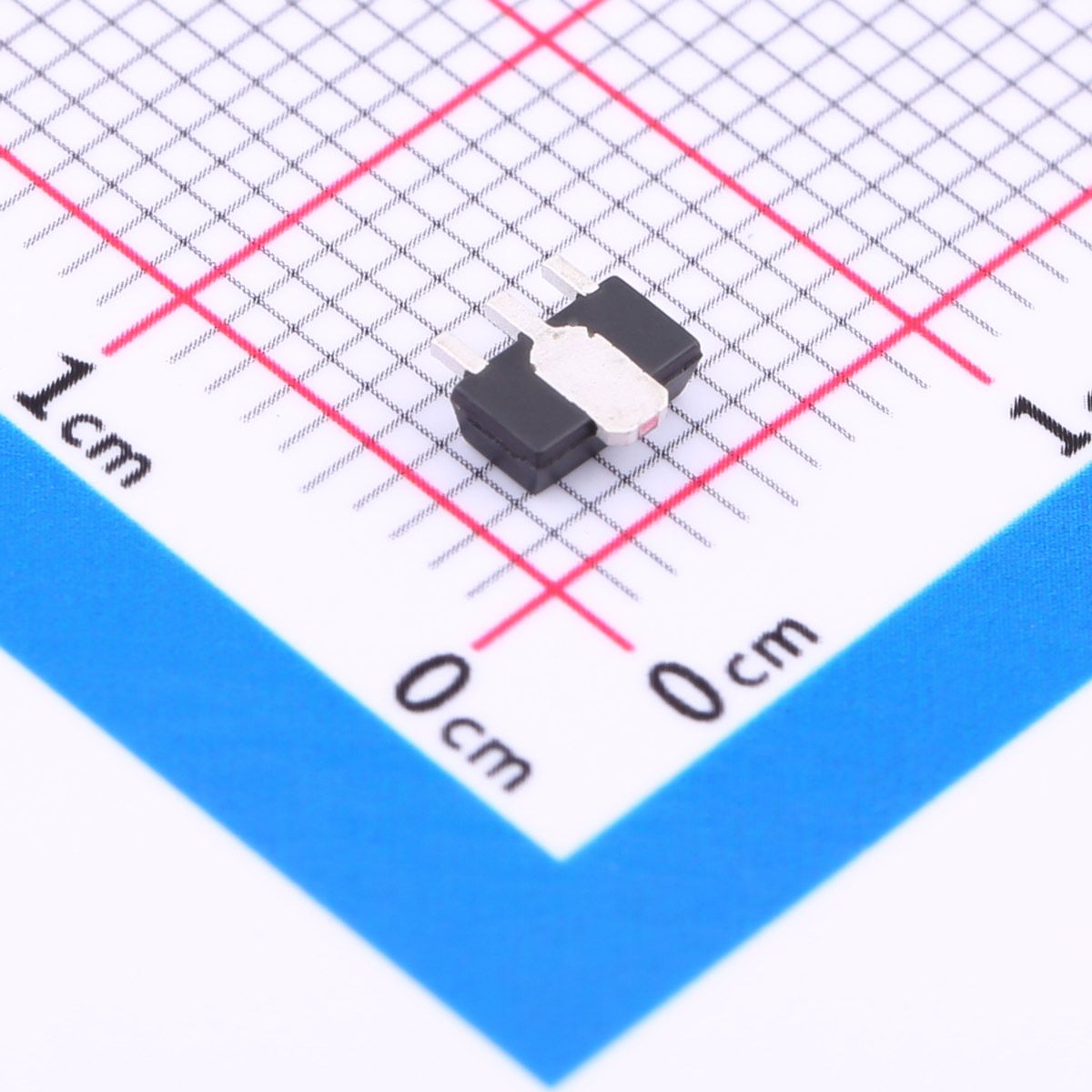

2SA2071 Schaltdioden SOT-89
Der 2SA2071 ist ein PNP-Siliziumtransistor im SOT-89-Gehäuse, der sich durch hohe Schaltgeschwindigkeit und niedrige Sättigungsspannung sowie eine starke Ansteuerleistung für induktive und kapazitive Lastanwendungen auszeichnet.
Beschreibung
Der 2SA2071 ist ein PNP-Siliziumtransistor im SOT-89-Gehäuse, der sich durch hohe Schaltgeschwindigkeit und niedrige Sättigungsspannung sowie eine starke Ansteuerleistung für induktive und kapazitive Lastanwendungen auszeichnet.
Eigenschaften
● Hochgeschwindigkeitsschaltung, typische Fallzeit: 20 ns bei Ic = -3 A
● Niedrige Kollektor-Emitter-Sättigungsspannung, typisch -0.2 V bei Ic = -2 A, Ib = -0.2 A
● Hohe Entladekapazität für induktive und kapazitive Lasten
● Kollektor-Emitter-Spannung: -60 V
● Dauerkollektorstrom: -3 A, Spitzenkollektorstrom: -6 A
● Gleichstromverstärkung hFE: 120 ~ 390
● Typische Übergangsfrequenz fT: 180 MHz
● Verlustleistung des Kollektors: 0.5 W
● SOT-89 Oberflächenmontagegehäuse
● Betriebstemperatur des Sperrschichtübergangs: -55℃ ~ 150℃
Anwendungen
● Ansteuerschaltungen für induktive und kapazitive Lasten
● Hochgeschwindigkeits-Schaltsteuerschaltungen
● Energieverwaltungsmodule
● Treiberschaltungen für Unterhaltungselektronik
● Relais- und Magnetventiltreiber
● Batteriebetriebene Geräte
Der 2SA2071 ist ein PNP-Siliziumtransistor im SOT-89-Gehäuse, der sich durch hohe Schaltgeschwindigkeit und niedrige Sättigungsspannung sowie eine starke Ansteuerleistung für induktive und kapazitive Lastanwendungen auszeichnet.
Eigenschaften
● Hochgeschwindigkeitsschaltung, typische Fallzeit: 20 ns bei Ic = -3 A
● Niedrige Kollektor-Emitter-Sättigungsspannung, typisch -0.2 V bei Ic = -2 A, Ib = -0.2 A
● Hohe Entladekapazität für induktive und kapazitive Lasten
● Kollektor-Emitter-Spannung: -60 V
● Dauerkollektorstrom: -3 A, Spitzenkollektorstrom: -6 A
● Gleichstromverstärkung hFE: 120 ~ 390
● Typische Übergangsfrequenz fT: 180 MHz
● Verlustleistung des Kollektors: 0.5 W
● SOT-89 Oberflächenmontagegehäuse
● Betriebstemperatur des Sperrschichtübergangs: -55℃ ~ 150℃
Anwendungen
● Ansteuerschaltungen für induktive und kapazitive Lasten
● Hochgeschwindigkeits-Schaltsteuerschaltungen
● Energieverwaltungsmodule
● Treiberschaltungen für Unterhaltungselektronik
● Relais- und Magnetventiltreiber
● Batteriebetriebene Geräte
