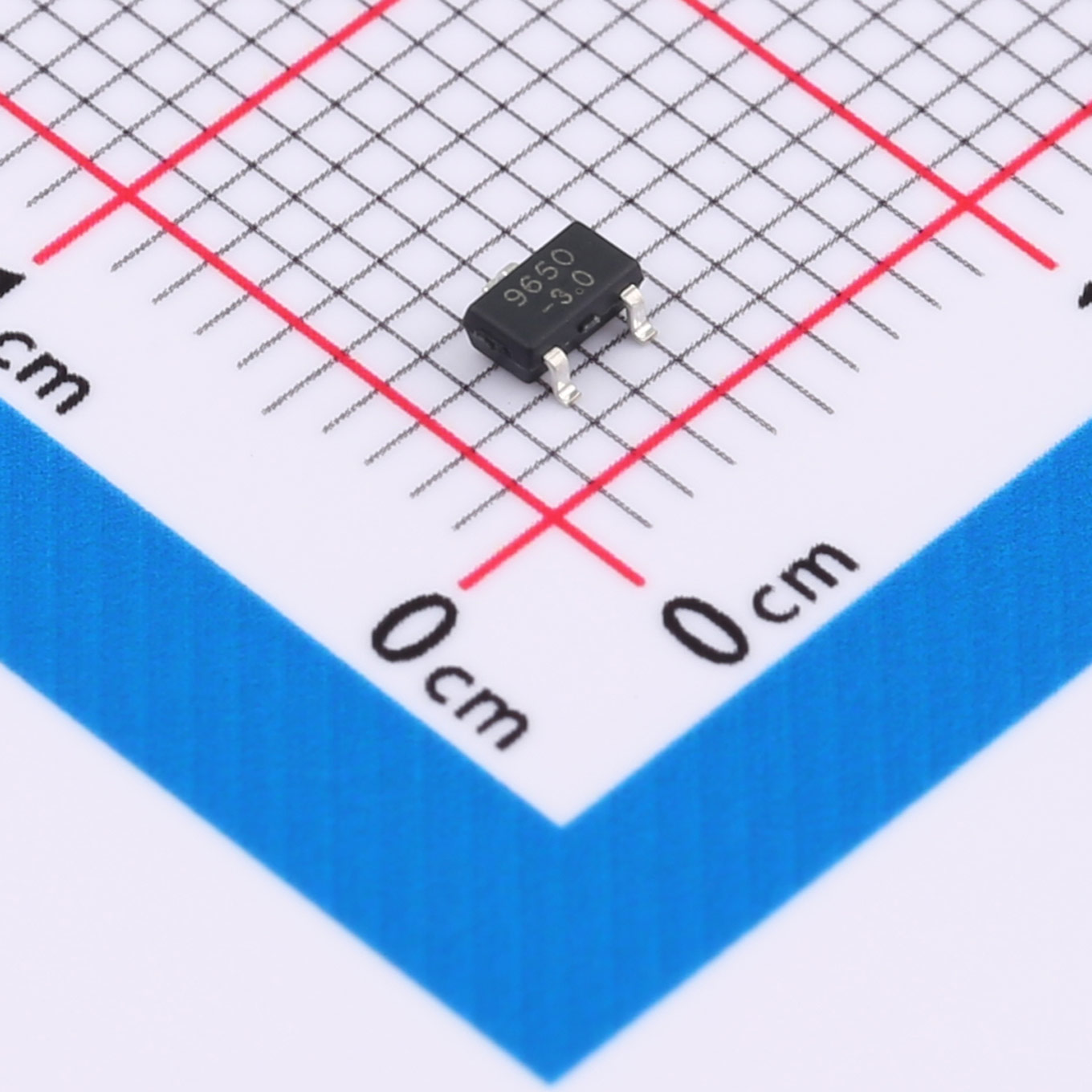

При проектировании источников питания для радиочастотных модулей, схем выборки данных с датчиков, портативных устройств с батарейным питанием, IoT-терминалов и малогабаритного промышленного оборудования для сбора данных, ключевыми показателями выбора для инженеров-разработчиков оборудования являются низкий уровень шума на выходе, низкое энергопотребление в режиме ожидания, широкая адаптивность к условиям окружающей среды и достаточный выходной ток. Разработанный компанией Slkor, SL9650M30SC представляет собой линейный регулятор напряжения (LDO) на основе КМОП-технологии с низким падением напряжения. Созданный на основе передового КМОП-процесса, он обеспечивает фиксированное выходное напряжение 3 В при максимальном входном напряжении 7 В. Он отличается коэффициентом подавления пульсаций источника питания 75 дБ при 1 кГц, падением напряжения 500 мВ при 600 мА, низким током ожидания 50 мкА, широким диапазоном рабочих температур от -40℃ до +125℃ и непрерывным выходным током до 600 мА. Он служит высокопроизводительным универсальным решением для регулирования напряжения в прецизионных аналоговых схемах и устройствах с батарейным питанием.

Высокий коэффициент подавления пульсаций источника питания (PSRR) обеспечивает чистое и бесшумное выходное напряжение. Обладая коэффициентом подавления помех от источника питания 75 дБ при 1 кГц, этот чип эффективно подавляет пульсации и помехи на входе. По сравнению с обычными линейными стабилизаторами напряжения, он обеспечивает малошумное питание 3 В для радиочастотных блоков, датчиков изображения и аналоговых схем выборки, предотвращая дрейф сигнала и искажение данных, вызванные шумом источника питания. Он хорошо подходит для прецизионных нагрузок, чувствительных к качеству электроэнергии, и обеспечивает стабильное получение сигнала и радиочастотную связь в рамках всей системы.

Низкий ток покоя 50 мкА для систем с батарейным питанием Микросхема SL9650M30SC отличается током покоя всего 50 мкА и сверхнизким собственным энергопотреблением. Для портативных устройств с литий-ионными батареями она эффективно снижает потери в режиме ожидания и продлевает срок службы батареи. Она обеспечивает превосходную стабилизацию напряжения при малой нагрузке и в режиме ожидания, что делает её ценным выбором для схем питания аппаратного обеспечения от батарей.

Низкое падение напряжения обеспечивает стабильную работу до конца разряда батареи. Падение напряжения составляет всего 500 мВ при полной нагрузке 600 мА. Стабильная стабилизация напряжения на уровне 3 В может поддерживаться до тех пор, пока входное напряжение превышает выходное на 500 мВ. В сценариях с постепенным падением напряжения батареи во время разряда это обеспечивает более полное использование батареи, снижает рассеиваемую мощность и тепловыделение, а также повышает общую эффективность источника питания.

Диапазон рабочих температур от -40℃ до +125℃ для бытового и промышленного применения. Микросхема надежно работает в диапазоне температур от -40℃ до +125℃. Она соответствует требованиям к использованию в помещениях для бытовой электроники и выдерживает низкие температуры окружающей среды, а также высокие внутренние температуры внутри закрытого оборудования. Преодолевая ограниченный верхний температурный порог типичных LDO-регуляторов бытового класса, она применима в жестких условиях эксплуатации, таких как наружное наблюдение и промышленные платы.

Встроенная многоуровневая защита для высокой надежности системы. Встроенная защита от перегрузки по току, короткого замыкания и перегрева автоматически активируется при коротком замыкании нагрузки, перегрузке или чрезмерной температуре микросхемы, защищая как саму микросхему, так и последующие компоненты. Она обеспечивает непрерывный выходной ток до 600 мА, достаточный для работы с микроконтроллерами, беспроводными модулями Bluetooth/Wi-Fi, различными датчиками и малогабаритными блоками обработки сигналов. Для периферийных цепей требуются только керамические конденсаторы на входе и выходе, что сокращает циклы разработки оборудования.

Максимальное рабочее входное напряжение: 7 В; фиксированное выходное напряжение: 3 В; максимальный непрерывный выходной ток: 600 мА; коэффициент подавления пульсаций источника питания (PSRR): 75 дБ при 1 кГц; падение напряжения: 500 мВ при 600 мА; ток покоя: 50 мкА; рабочая температура: -40℃ ~ +125℃. Используется архитектура с фиксированным выходным напряжением и заводской калибровкой 3 В без внешних делителей напряжения. Благодаря отсутствию индукторов и отсутствию электромагнитных помех от импульсных источников питания, простая периферийная схема делает его идеальным для питания аналоговых и радиочастотных схем.

Интеллектуальное оборудование для Интернета вещей Источники питания для беспроводных модулей Bluetooth и Wi-Fi, беспроводных узлов сбора данных с датчиков, модулей датчиков для умного дома, маломощных IoT-конечных устройств.

Портативная бытовая электроника Интеллектуальные носимые устройства, портативные измерительные приборы, портативное оборудование для сбора данных, источники питания для модулей камер, небольшие портативные медицинские устройства.

Системы точной обработки сигналов Схемы радиочастотных приемопередатчиков, схемы тактирования ФАПЧ, датчики изображения, платы выборки аналоговых сигналов и аналоговые схемы, чувствительные к помехам источника питания.

Приборы и измерительные приборы с батарейным питанием Оборудование для измерения температуры и других параметров с питанием от батарей, портативные терминалы сбора сигналов, небольшие цифровые измерительные приборы с дисплеем.

Модули управления для малогабаритных промышленных предприятий Уличные маломощные узлы мониторинга, встроенное вспомогательное питание для передатчиков полевых сигналов, контуры питания для промышленных датчиков.

Адаптация входной мощности Для устройств, работающих от литиевых батарей, установите фильтрующие конденсаторы на входе. Не превышайте максимальное выдерживаемое напряжение микросхемы в 7 В. В условиях полной нагрузки убедитесь, что входное напряжение составляет не менее 3.5 В (выходное напряжение плюс падение напряжения); в противном случае может произойти падение напряжения на выходе и сбой в стабилизации.

Выбор периферийных компонентов Для снижения уровня выходного шума и улучшения переходной характеристики нагрузки отдавайте предпочтение многослойным керамическим конденсаторам с низким эквивалентным последовательным сопротивлением (ESR) на входе и выходе. Значения конденсаторов должны соответствовать данным в технической документации; выходной конденсатор не должен отсутствовать для обеспечения стабильности контура обратной связи.

Оптимизация компоновки печатной платы При проектировании LDO-контроллера используйте короткие дорожки VIN и VOUT. Размещайте входные и выходные конденсаторы близко к выводам микросхемы. Используйте широкие заземляющие дорожки, чтобы минимизировать шум, вносимый сопротивлением заземляющего тракта. При питании ВЧ-сигналов и датчиков прокладывайте силовые дорожки вдали от высокоскоростных цифровых сигнальных линий, чтобы избежать влияния цифрового шума на аналоговые линии питания.

Терморегулирование в условиях высоких температур при полной нагрузке Для длительной работы при полной нагрузке около 600 мА оцените рассеиваемую мощность чипа. Увеличьте площадь медной подложки под чипом для отвода тепла и контроля повышения температуры. Поддерживайте достаточный тепловой запас и избегайте непрерывной работы при полной нагрузке в условиях высоких температур.

Оптимизация для систем, чувствительных к шуму При питании высокоточных устройств, таких как радиочастотные схемы и датчики изображения, добавьте на выходе компактный RC-фильтр для дальнейшего подавления помех и обеспечения высокого качества приема сигнала.

Обладает пятью основными преимуществами: Высокий коэффициент подавления пульсаций источника питания 75 дБ, низкое потребление тока в режиме ожидания 50 мкА, низкое падение напряжения 500 мВ, широкий диапазон рабочих температур от -40℃ до +125℃ и выходной ток 600 мА.Линейный стабилизатор напряжения с низким падением напряжения SL9650M30SC решает такие проблемы, как чрезмерный уровень шума в источнике питания, высокое энергопотребление в режиме ожидания, узкий температурный диапазон и недостаточное использование батареи в прецизионных источниках питания. Он не подвержен коммутационным шумам, имеет простые периферийные схемы и использует стандартные компоненты, обеспечивая фиксированное выходное напряжение 3 В и не требуя внешних делителей напряжения.

SL9650M30SC — это хорошо зарекомендовавший себя линейный стабилизатор напряжения от Slkor, широко используемый в серийно выпускаемом оборудовании для Интернета вещей, портативных устройствах, датчиках и небольших промышленных модулях. Он представляет собой экономичный вариант линейного стабилизатора для прецизионных контуров питания 3 В.
