Penerangan Produk

Ciri-ciri

1. Voltan kerja terbalik yang dinilai 24V, litar bas dan isyarat 24V yang sepadan
2. Kapasitans simpang tipikal ultra rendah iaitu 0.6pF, berkesan memelihara integriti isyarat berkelajuan tinggi
3. Arus kebocoran rendah tahap nanoampere untuk mengurangkan penggunaan kuasa siap sedia
4. Pematuhan penuh dengan pelbagai piawaian EMC antarabangsa:
   • IEC 61000-4-2 ESD: Nyahcas udara ±30kV, nyahcas sentuhan ±30kV
   • IEC 61000-4-5 Lonjakan kilat: arus denyut puncak 8A di bawah bentuk gelombang 8/20μs
   • IEC 61000-4-4 EFT: Nadi sementara 40A (5/50ns)
5. Kuasa denyut puncak tinggi sehingga 400W di bawah keadaan lonjakan 8/20μs
6. Reka bentuk dwiarah untuk menyekat lonjakan voltan sementara positif dan negatif
7. Masa tindak balas pantas tahap nanosaat untuk menghilangkan tenaga lonjakan serta-merta
8. Pakej pemasangan permukaan mini SOD-323 bebas plumbum untuk menjimatkan ruang PCB yang berharga
9. Profil pematerian aliran semula bebas plumbum standard lengkap untuk pengeluaran SMT besar-besaran
10. Julat suhu simpang operasi yang luas: -40℃ ~ +125℃ untuk persekitaran kerja yang pelbagai
11. Enkapsulasi plastik kalis api bebas plumbum yang mematuhi RoHS untuk eksport elektronik hijau global

Kelebihan kami

1. Garisan kecil padat SOD-323 sesuai dengan telefon pintar nipis, peranti boleh pakai dan modul sensor tanpa wayar padat dengan kawasan PCB terhad
2. Kapasitans ultra rendah menghapuskan herotan isyarat untuk Gigabit Ethernet, talian data pembezaan berkelajuan tinggi
3. Kapasiti tahan ESD ±30kV yang terkemuka dalam industri dengan mudah lulus pensijilan EMC pengguna dan perindustrian yang ketat
4. TVS dwiarah tunggal menggantikan dua diod diskret uniarah, mengurangkan kiraan BOM dan memudahkan penghalaan PCB
5. Kebocoran nanoampere meminimumkan kehilangan kuasa statik, sesuai untuk peranti tanpa wayar berkuasa bateri
6. Rintangan lonjakan kilat 8A berkesan menyekat gangguan sementara pada kabel komunikasi jarak jauh
7. Voltan pengapit stabil dua peringkat di bawah arus lonjakan yang berbeza memberikan perlindungan yang boleh dipercayai untuk cip IC sensitif
8. Prestasi kapasitans rendah yang dioptimumkan di bawah voltan bias 24V yang dinilai
9. Lengkung aliran semula bebas plumbum standard tanpa kawalan suhu yang kompleks untuk pembuatan volum tinggi
10. Pembungkusan pita & gelendong seragam yang serasi dengan semua peralatan pilih dan letakkan SMT berkelajuan tinggi arus perdana

Data mekanikal

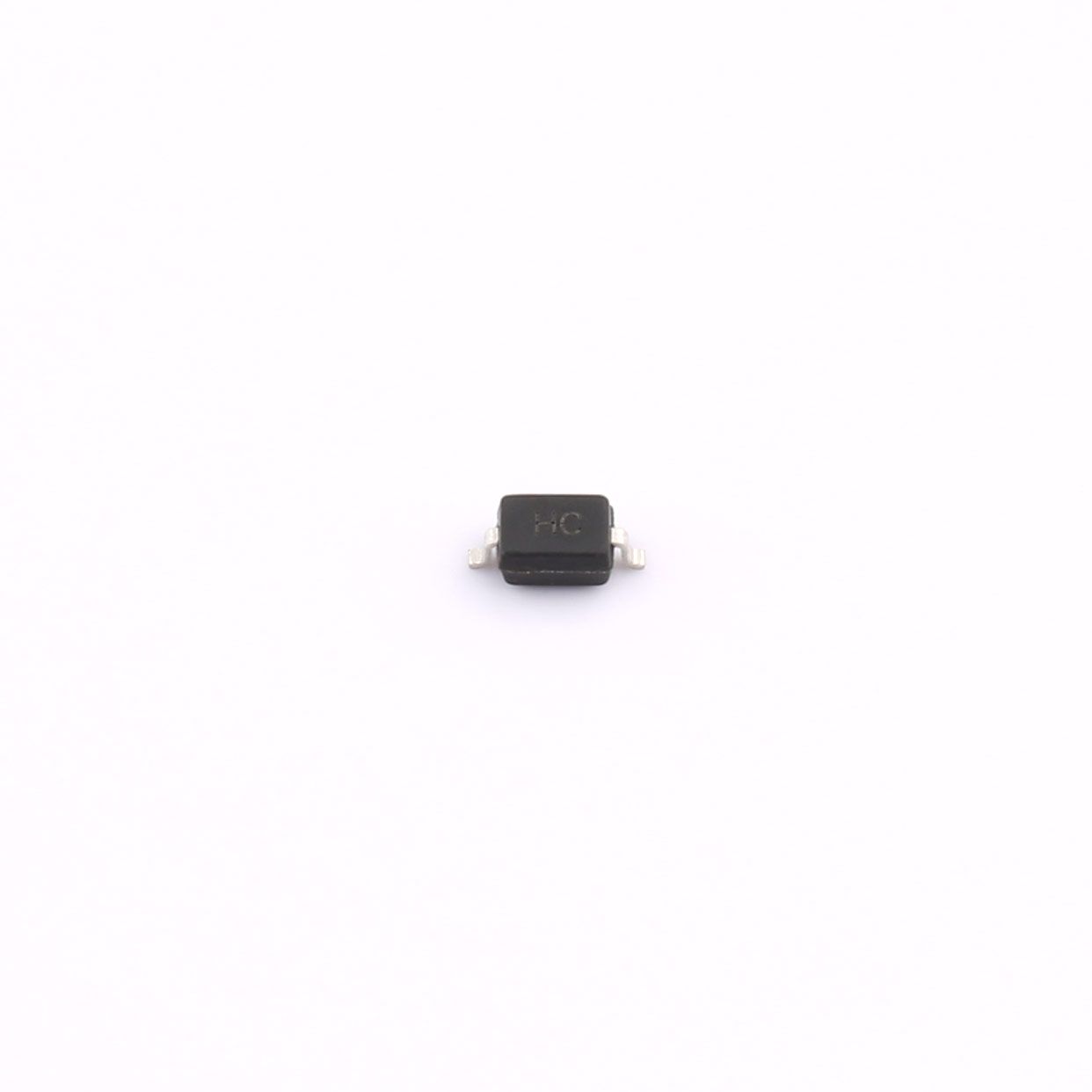

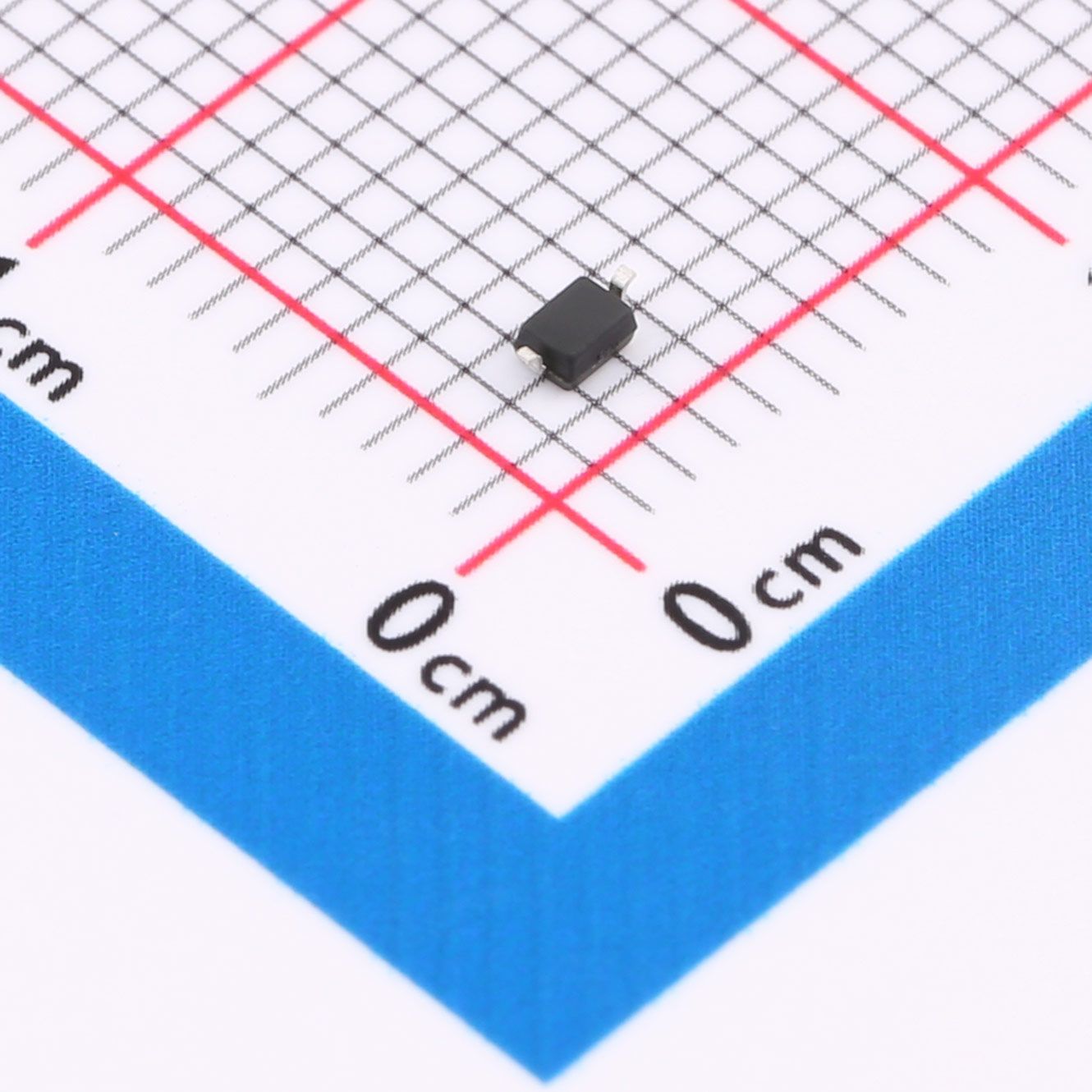

1. Jenis Pakej: Pakej pemasangan permukaan plastik acuan bebas plumbum SOD-323
2. Dimensi Garis Besar: Spesifikasi dimensi SOD-323 standard (unit: mm) yang dinyatakan dalam lembaran data
3. Jejak pematerian PCB khusus untuk reka bentuk susun atur SOD-323
4. Had Pematerian: Suhu plumbum maksimum 260℃ dalam masa 10 saat
5. Suhu Persimpangan Operasi: -40℃ ~ +125℃
6. Julat Suhu Penyimpanan: -55℃ ~ +150℃
7. Bahan Pengkapsulan: Sebatian plastik bebas plumbum kalis api yang mematuhi RoHS
8. Profil suhu pematerian reflow bebas plumbum standard lengkap disediakan

Aplikasi

• Semua jenis talian penghantaran data digital berkelajuan tinggi
• Telefon pintar dan peranti elektronik mudah alih yang boleh dipakai
• Port isyarat dan antara muka kuasa USB
• Modul komunikasi tanpa wayar, litar RF Bluetooth dan Wi-Fi
• Port komunikasi Ethernet Gigabit 10/100/1000 Base-T
• Peralatan komunikasi berwayar industri dengan voltan bas 24V
• Alat pengukur pegang tangan dan papan kawalan voltan rendah
• Peralatan sensor tanpa wayar IoT mini dan terminal komunikasi
