Diod Penerus Slkor S2MF: Diod Penerus Tujuan Umum Pemasangan Permukaan SMAF Penarafan Voltan 1000V 2.0A
2026-11-18
135
Slkor S2MF tergolong dalam siri diod penerus tujuan umum pemasangan permukaan S2AF-S2MF dan dibungkus dalam perumah pemasangan permukaan SMAF dengan cip pasif kaca. Ia menawarkan voltan terbalik puncak berulang 1000V dan arus penerusan hadapan purata 2.0A pada suhu plat asas 75℃, berserta rintangan tinggi terhadap arus lonjakan hadapan. Bungkusan plastiknya memenuhi piawaian kebolehbakaran UL94V-0 dan dioptimumkan untuk pemasangan automatik. Melainkan dinyatakan sebaliknya, semua parameter elektrik diukur pada suhu ambien 25℃ untuk pelbagai aplikasi penerusan pemasangan permukaan.

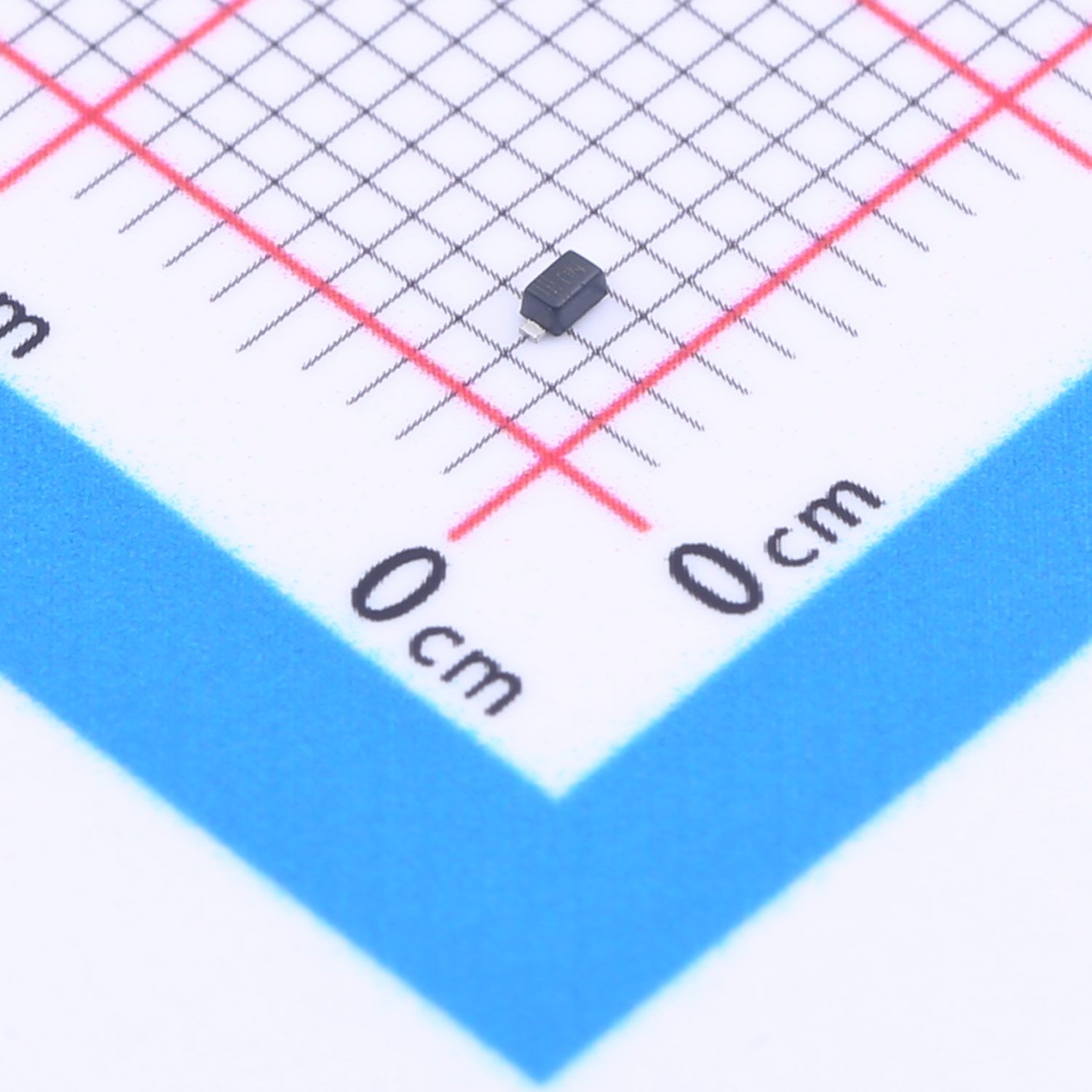

Foto Produk Diod Penerus Slkor S2MF
I. Parameter Produk Teras
Spesifikasi voltan: Voltan songsang puncak berulang 1000V; voltan RMS maksimum 700V; voltan sekatan DC maksimum 1000V.
Spesifikasi arus: Purata arus diperbetulkan ke hadapan 2.0A pada suhu plat asas 75℃. Mengikut piawaian JEDEC, arus lonjakan ke hadapan puncak mencapai 60.0A di bawah gelombang separuh sinus tunggal sebanyak 8.3 ms. Arus songsang DC ialah 5.0μA pada 25℃ dengan voltan sekatan DC yang dinilai, dan 50.0μA pada 100℃ dengan voltan sekatan DC yang dinilai.
Ciri-ciri elektrik: Voltan hadapan seketika maksimum 1.1V pada arus hadapan 2.0A; kapasitans simpang tipikal 30.0pF.
Spesifikasi terma dan suhu: Rintangan terma simpang-ke-ambien tipikal 50.0℃/W. Julat suhu simpang operasi dan penyimpanan: -65℃ hingga +150℃.
Spesifikasi pakej dan pematerian: Pakej pemasangan permukaan SMAF. Terminal boleh menahan pematerian pada 260℃ selama 10 saat. Pakej plastik memenuhi klasifikasi kemudahbakaran UL94V-0.
Nota ujian tambahan: Kapasitans simpang diuji pada 1 MHz dengan bias songsang 4.0 V DC. Rintangan haba diukur pada PCB dengan pad kuprum 5.0×5.0 mm. Arus kerja hendaklah dinyahkadarkan sebanyak 20% untuk aplikasi beban kapasitif. Parameter standard diukur pada suhu ambien 25℃ untuk beban rintangan atau induktif separuh gelombang fasa tunggal 60 Hz.
II. Ciri-ciri Produk Utama
Pakej pelekap permukaan SMAF dengan struktur pelepasan terikan terbina dalam, sesuai untuk pemasangan angkat dan letak automatik.
Perumah plastik yang diperakui gred mudah terbakar UL94V-0 untuk meningkatkan keselamatan peralatan secara keseluruhan.
Persimpangan cip pasif kaca mencapai arus kebocoran songsang yang rendah.
Keupayaan arus lonjakan ke hadapan yang tinggi untuk menahan transien arus besar jangka pendek.
Prestasi pematerian suhu tinggi yang sangat baik; terminal boleh mengekalkan suhu 260℃ selama 10 saat semasa proses pematerian reflow.
III. Bidang Aplikasi Utama
Litar pembetulan sekunder bagi bekalan kuasa pensuisan dan litar penerus separuh gelombang input AC.
Unit pembetulan di dalam penyesuai kuasa dan pengecas bateri.
Modul penerus pelekap permukaan untuk papan litar kawalan perindustrian.
Litar penukaran kuasa untuk peranti elektronik pengguna yang berbeza.
Rektifikasi separuh gelombang fasa tunggal 60Hz untuk beban rintangan dan induktif.
IV. Cadangan Reka Bentuk Kejuruteraan
Penyahpenurunan arus: Apabila suhu ambien meningkat melebihi 75℃, purata arus operasi hadapan yang dibenarkan mesti dikurangkan mengikut lengkung penyahpenurunan arus peranti. Untuk litar beban kapasitif, penyahpenurunan arus operasi tambahan sebanyak 20%.
Kawalan pematerian: Dalam proses pematerian aliran semula, suhu terminal maksimum tidak boleh melebihi 260℃, dan tempoh suhu tinggi hendaklah dikekalkan dalam masa 10 saat untuk mengelakkan kerosakan peranti.
Cadangan susun atur PCB: Gunakan pad kuprum 5.0×5.0 mm pada papan litar bercetak untuk mencapai prestasi rintangan haba yang ditentukan oleh helaian data, meningkatkan pelesapan haba dan menurunkan suhu simpang peranti.
Penilaian arus lonjakan: Jika arus impuls masa pendek wujud dalam litar, arus impuls sebenar tidak boleh melebihi nilai arus lonjakan ke hadapan yang dinilai. Penyingkiran arus lonjakan selanjutnya diperlukan di bawah keadaan operasi kejutan kitaran berulang.
Pengurusan had suhu: Suhu simpang operasi tidak boleh melebihi 150℃, manakala suhu penyimpanan dan operasi minimum hendaklah kekal melebihi -65℃. Margin suhu yang mencukupi hendaklah dikhaskan pada fasa reka bentuk.
V. Ringkasan Produk
Slkor S2MF ialah diod penerus tujuan umum pemasangan permukaan dalam pakej SMAF, yang menampilkan penarafan voltan songsang tinggi 1000V dan arus hadapan purata penarafan 2.0A. Cip pasif kacanya memberikan arus kebocoran songsang yang rendah. Pakej ini sesuai dengan barisan pengeluaran automatik dan menyediakan rintangan haba pematerian yang andal. Dengan kelebihan ketahanan voltan, pengendalian arus dan pemasangan permukaan yang seimbang, ia digunakan secara meluas untuk rektifikasi dalam bekalan kuasa pensuisan, elektronik pengguna dan peralatan kawalan perindustrian. Dalam amalan kejuruteraan dunia sebenar, penyahtaraan arus dan reka bentuk haba PCB berdasarkan suhu ambien dan jenis beban adalah penting untuk operasi peranti yang stabil jangka panjang.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
S2MFKe Halaman Produk
Transistor Slkor MBT3946 NPN+PNP: 40V Menahan Voltan 0.2A SOT‑363 Transistor Pensuisan Isyarat Tujuan Umum
2026-11-17
323
MBT3946 ialah peranti transistor kegunaan umum silikon yang mengintegrasikan transistor dwi NPN dan PNP yang dilancarkan oleh Slkor, dan dibungkus dalam SOT-363. Arus pengumpul berterusannya boleh mencapai 200 mAdc. Voltan tahan pengumpul-pemancar transistor NPN ialah 40 Vdc, dan transistor PNP ialah -40 Vdc. Ia mempunyai penguatan arus DC yang betul, kelajuan tindak balas pensuisan dan keupayaan penguatan isyarat kecil, dengan suhu operasi antara -55 ℃ hingga +150 ℃. Dengan mengintegrasikan sepasang transistor NPN dan PNP dalam satu pakej SMD tunggal, komponen ini menjimatkan ruang susun atur PCB. Ia sesuai untuk senario seperti penguatan isyarat dan pemacu pensuisan berkelajuan rendah, dan digunakan secara meluas untuk litar pemprosesan isyarat dalam elektronik pengguna, kawalan perindustrian dan peralatan lain.

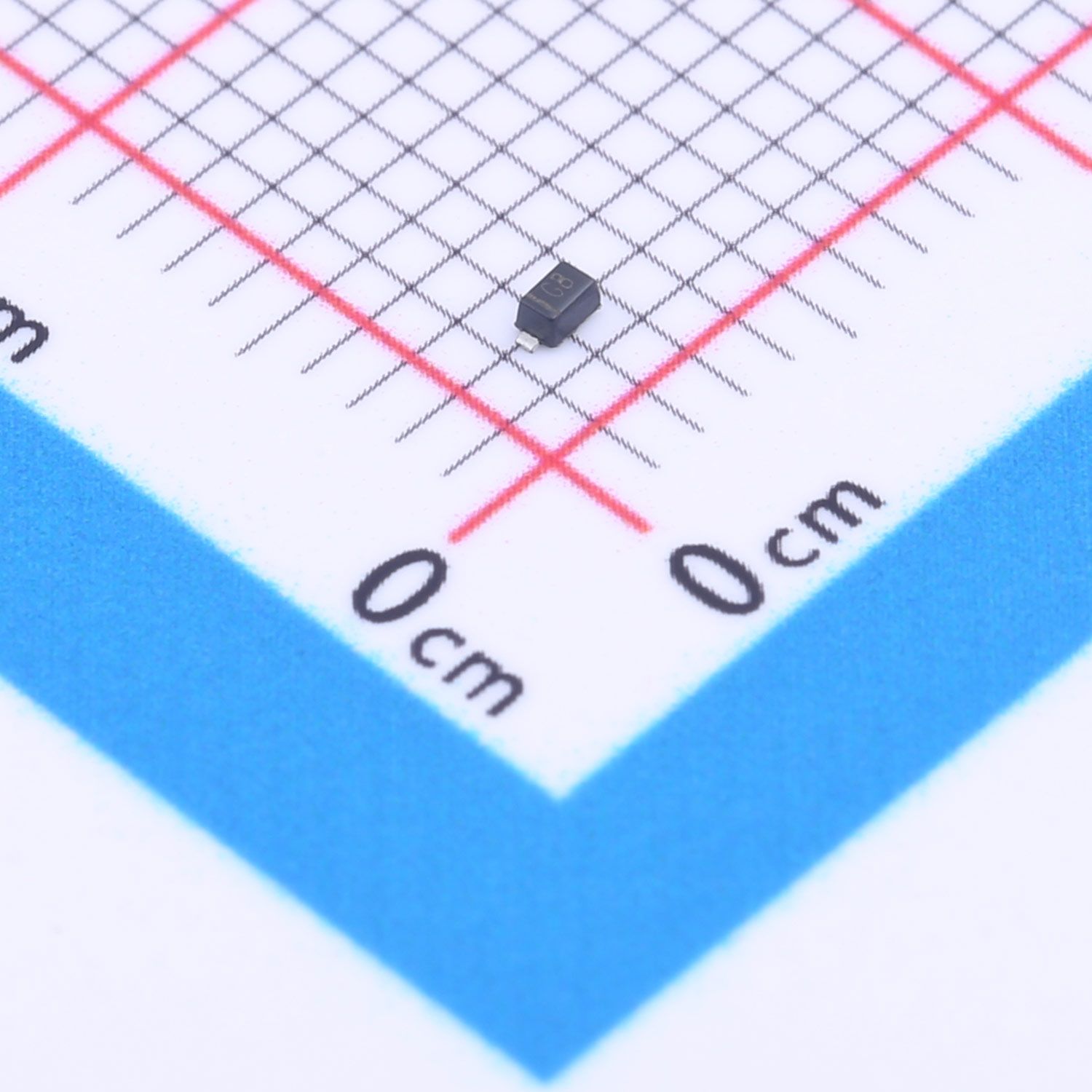

Imej Produk Transistor Pensuisan Isyarat Tujuan Umum Slkor MBT3946
1. Parameter Produk Teras
1.1 Penilaian Maksimum
Voltan pengumpul-pemancar: 40 Vdc untuk NPN, -40 Vdc untuk PNP.
Voltan tapak pengumpul: 60 Vdc untuk NPN, -40 Vdc untuk PNP.
Voltan asas pemancar: 6.0 Vdc untuk NPN, -5.0 Vdc untuk PNP.
Arus pengumpul berterusan: 200 mAdc untuk NPN, -200 mAdc untuk PNP.
Jumlah pelesapan kuasa pakej di bawah 25 ℃ suhu ambien: 150 mW.
Rintangan haba sambungan ke ambien: 833 ℃/W.
Julat suhu sambungan dan penyimpanan: -55 ℃ hingga +150 ℃.
1.2 Ciri-ciri Luar Keadaan
Voltan kerosakan pengumpul-pemancar: 40 Vdc untuk NPN, -40 Vdc untuk PNP.
Voltan kerosakan tapak pengumpul: 60 Vdc untuk NPN, -40 Vdc untuk PNP.
Voltan kerosakan tapak pemancar: 6.0 Vdc untuk NPN, -5.0 Vdc untuk PNP.
Nilai mutlak maksimum arus potong tapak dan arus potong pengumpul: 50 nAdc.
1.3 Ciri-ciri Keadaan Semasa
Gain arus DC adalah antara 100 hingga 300 untuk NPN di bawah keadaan arus pengumpul 10 mAdc dan voltan pengumpul-pemancar 1.0 Vdc. Bagi PNP, gandaan arus DC adalah antara 100 hingga 300 di bawah keadaan arus pengumpul -10 mAdc dan voltan pengumpul-pemancar -1.0 Vdc. Gain berbeza-beza di bawah keadaan operasi arus pengumpul-pemancar yang berbeza.
Voltan tepu pengumpul-pemancar maksimum: 0.30 Vdc untuk NPN, -0.40 Vdc untuk PNP.
Julat voltan tepu pemancar asas: 0.65-0.95 Vdc untuk NPN, -0.65--0.95 Vdc untuk PNP.
1.4 Parameter Isyarat Kecil
Frekuensi peralihan: minimum 300 MHz untuk NPN, minimum 250 MHz untuk PNP.
Kapasitans output: maksimum 4.0 pF untuk NPN, maksimum 4.5 pF untuk PNP.
Kapasitans input: maksimum 10.0 pF untuk NPN, maksimum 8.0 pF untuk PNP.
Angka hingar: maksimum 5.0 dB untuk NPN, maksimum 4.0 dB untuk PNP.
1.5 Parameter Masa Penukaran
Masa tunda maksimum dan masa naik: 35 ns.
Masa penyimpanan maksimum: 200 ns untuk NPN, 225 ns untuk PNP.
Masa jatuh maksimum: 75 ns untuk NPN, 50 ns untuk PNP.
1.6 Maklumat Pakej
Jenis pakej: SOT-363, pakej pemasangan permukaan yang padat. Peranti ini dipasang pada papan litar bercetak epoksi kaca FR4.
2. Ciri-ciri Produk Teras
Satu pakej tunggal mengintegrasikan satu transistor NPN dan satu transistor PNP. Ia menghapuskan keperluan untuk dua transistor diskret, mengurangkan jejak PCB dan memudahkan penghalaan litar periferi untuk litar pembezaan dan tolak-tarik.
Penarafan voltan kelas 40 Vdc dan arus pengumpul 200 mAdc menyokong mod operasi pemacu suis amplifikasi isyarat kecil dan arus sederhana rendah.
Julat suhu yang luas dari -55 ℃ hingga +150 ℃ untuk suhu simpang, sesuai untuk peranti gred pengguna dan persekitaran suhu perindustrian separa.
Prestasi isyarat kecil frekuensi tinggi yang memuaskan. Frekuensi peralihan tidak kurang daripada 300 MHz untuk NPN dan tidak kurang daripada 250 MHz untuk PNP, yang menyesuaikan diri dengan penguatan isyarat untuk jalur frekuensi audio dan radio rendah.
Parameter pemasaan pensuisan yang ditakrifkan dengan baik termasuk masa kelewatan, kenaikan, penyimpanan dan penurunan, sesuai untuk aplikasi kawalan pensuisan isyarat digital berkelajuan rendah.
Voltan penurunan tepu yang boleh dikawal dengan voltan pengumpul-pemancar rendah di bawah status hidup untuk mengurangkan penggunaan kuasa pengaliran. Voltan tepu pemancar-asas yang ditakrifkan dengan baik memudahkan reka bentuk litar bias asas.
Lengkapkan rujukan lengkung tipikal untuk parameter-h dan angka hingar. Padanan impedans untuk litar penguatan audio boleh dilaksanakan dengan merujuk kepada ciri-ciri hingar yang berbeza-beza dengan rintangan sumber dan frekuensi operasi.
3. Medan Aplikasi Utama
Produk elektronik pengguna: alat kawalan jauh, papan kawalan perkakas rumah kecil untuk pensuisan isyarat dan penguatan isyarat kecil audio.
Papan litar kawalan perindustrian: penukaran aras isyarat voltan rendah, pemacu tolak-tarik beban kecil dan pra-pemprosesan untuk isyarat sensor.
Peralatan periferi komunikasi: penyaman isyarat frekuensi rendah dan litar penimbal antara muka-isyarat.
Instrumen dan meter: pra-amplifikasi untuk isyarat lemah dan pemacu suis untuk beban kecil seperti geganti dan optocoupler.
Litar analog umum: litar penguat pembezaan dan litar tolak-tarik pelengkap. Pasangan NPN-PNP atas cip digunakan untuk membina litar pelengkap.
4. Cadangan Reka Bentuk Kejuruteraan
Pertimbangan arus dan kuasa: Arus pengumpul berterusan sebenar tidak boleh melebihi nilai undian 200 mAdc. Kurangkan pelesapan kuasa yang dibenarkan apabila suhu ambien meningkat. Nilaikan suhu simpang melalui parameter rintangan haba dan pastikan suhu simpang di bawah 150 ℃.
Reka bentuk margin voltan: Simpan margin keselamatan untuk semua voltan antara kutub. Elakkan operasi jangka panjang berhampiran voltan kerosakan. Voltan pemancar-asas songsang tidak boleh melebihi had VEBO yang dinyatakan dalam helaian data untuk mengelakkan kerosakan pemancar-simpang.
Reka bentuk litar suis: Konfigurasikan arus pemacu asas secara rasional untuk aplikasi suis bagi mendapatkan kedalaman tepu yang betul. Kedalaman tepu yang berlebihan akan meningkatkan masa penyimpanan dan menurunkan kelajuan pensuisan. Beri perhatian kepada pengaruh pemasaan yang disebabkan oleh masa tunda dan masa penyimpanan pada keseluruhan litar.
Reka bentuk litar penguat: Pilih arus operasi pengumpul statik dan rintangan sumber yang betul untuk mengoptimumkan prestasi hingar dengan merujuk kepada parameter-h dan lengkung angka hingar untuk reka bentuk penguat isyarat kecil. Kapasitans input dan output akan mempengaruhi prestasi frekuensi tinggi. Pastikan jejak sesingkat mungkin untuk susun atur frekuensi tinggi bagi meminimumkan kapasitans parasit bertindih.
Susun atur PCB: Gunakan dimensi pad minimum yang disyorkan untuk pakej pemasangan permukaan SOT-363 bagi menjamin pelesapan haba dan kebolehpercayaan pematerian. Asingkan penghalaan litar NPN dan PNP untuk mengurangkan crosstalk antara dua saluran.
Pengaruh suhu: Peningkatan DC dan voltan tepu berbeza-beza mengikut suhu simpang. Rizab margin operasi litar dengan mengkaji semula lengkung ciri suhu biasa untuk keadaan operasi suhu tinggi-rendah dalam reka bentuk peringkat awal.
Keadaan luar keadaan: Beri perhatian kepada spesifikasi arus bocor. Bagi litar persampelan impedans tinggi, arus bocor maksimum 50 nAdc mungkin menyebabkan ralat persampelan, jadi impak litarnya hendaklah dinilai.
5. Ringkasan Produk
MBT3946 ialah transistor silikon tujuan umum pelengkap yang ditempatkan dalam pakej SOT-363 dengan peranti NPN dan PNP dalaman. Ia mempunyai voltan tahan 40 Vdc dan arus pengumpul berterusan maksimum 200 mAdc. Komponen ini menyokong aplikasi penguatan isyarat kecil dan pensuisan isyarat, dengan julat suhu operasi yang luas dan parameter pemasaan pensuisan yang jelas. Prestasi hingarnya sesuai dengan pemprosesan isyarat audio. Struktur dwi-transistor-dalam-satu pakej memudahkan reka bentuk litar tolak-tarik dan pembezaan pelengkap dan menjimatkan ruang PCB. Ia boleh digunakan untuk litar isyarat sederhana dan kecil voltan rendah untuk elektronik pengguna, instrumen perindustrian dan peralatan lain. Dalam amalan kejuruteraan, penyahtaraan untuk voltan, arus dan kuasa perlu dilaksanakan. Penilaian margin litar berdasarkan ciri suhu, pemasaan pensuisan dan penunjuk arus kebocoran diperlukan untuk mencapai operasi yang stabil dan andal.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
MBT3946Ke Halaman Produk
Diod Penerus Pemulihan Pantas Slkor ES1J: Voltan Tahan 600V, Diod Penerus Super Pantas Pakej SMA 1.0A
2026-11-16
476
ES1J ialah diod penerus pemulihan super pantas dalam pakej pemasangan permukaan SMA yang dilancarkan oleh Slkor. Ia mempunyai voltan terbalik puncak berulang 600V dan arus terbetul ke hadapan purata 1.0A, dengan masa pemulihan terbalik tipikal 35nS. Mengguna pakai proses acuan pasif kaca, komponen ini mematuhi RoHS. Suhu operasi dan penyimpanannya adalah antara -55℃ hingga 150℃, dan ia sesuai untuk reka bentuk litar bekalan kuasa pensuisan, penyesuai dan produk elektronik lain.

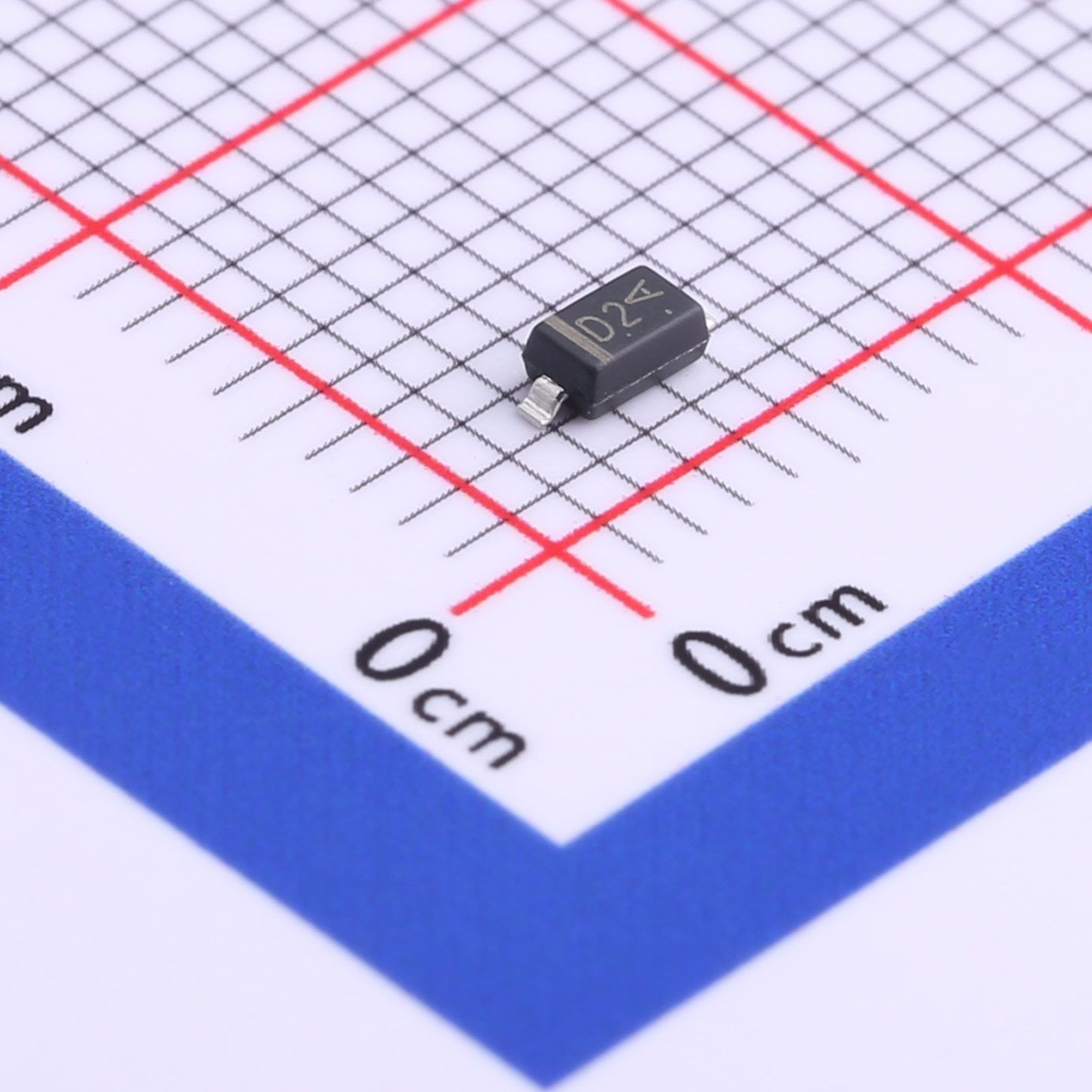

Imej Produk Diod Penerus Pemulihan Pantas Slkor ES1J
1. Parameter Produk Teras
Melainkan dinyatakan sebaliknya, semua ujian dijalankan di bawah suhu ambien 25℃.
Penarafan voltan: Voltan songsang puncak berulang 600V; voltan RMS maksimum 420V; voltan sekatan DC 600V.
Penilaian arus: Purata arus diperbetulkan ke hadapan 1.0A, diuji pada suhu plumbum 110℃; arus lonjakan ke hadapan puncak 30A di bawah keadaan separuh gelombang sinus 8.3ms.
Ciri-ciri elektrik: Voltan hadapan serta-merta maksimum 2.2V pada arus hadapan 1.0A; arus songsang maksimum 5μA pada 25℃ dan maksimum 50μA pada 125℃; masa pemulihan songsang tipikal 35nS; kapasitans simpang tipikal 10pF, diukur pada voltan songsang 1.0MHZ dan 4.0V; rintangan haba maksimum 34℃/W dengan pad kuprum 5mm×5mm pada PCB.
Spesifikasi suhu: Julat suhu simpang operasi dan penyimpanan: -55℃~150℃; terminal menyokong pematerian suhu tinggi pada 250℃ selama 10 saat.
Pakej & pematuhan: Pakej pemasangan permukaan SMA, penarafan kemudahbakaran pakej plastik 94V-0, patuh RoHS.
2. Ciri-ciri Produk Utama
Pakej pemasangan permukaan SMA berprofil rendah, serasi dengan pematerian SMT automatik dan menjimatkan ruang PCB.
Acuan simpang pasif kaca untuk prestasi yang boleh dipercayai.
Masa pemulihan songsang ultra-pendek untuk litar frekuensi tinggi dan kecekapan penukaran yang tinggi.
Bungkusan plastik dengan penarafan mudah terbakar 94V-0 untuk memenuhi keperluan keselamatan elektronik.
Terminal tahan suhu 250℃ untuk pematerian suhu tinggi selama 10 saat, sepadan dengan proses pembuatan SMT standard.
Komponen ini mematuhi keperluan alam sekitar RoHS.
3. Medan Aplikasi Utama
Litar rektifikasi frekuensi tinggi pada bahagian sekunder bekalan kuasa pensuisan.
Gelung penerus bergelung di dalam penyesuai kuasa dan pengecas.
Litar penukaran DC-DC frekuensi tinggi.
Litar perlindungan beroda bebas dan berkutub songsang untuk perkakas rumah dan papan kawalan perindustrian kecil.
Peranti elektronik pengguna yang memerlukan pembetulan berkelajuan tinggi.
4. Cadangan untuk Reka Bentuk Kejuruteraan
Penyingkiran arus: Arus terusan ke hadapan purata 1.0A yang dinilai terpakai kepada beban rintangan atau induktif. Bagi beban kapasitif, arus operasi diod hendaklah dikurangkan sebanyak dua puluh peratus.
Penurunan suhu: Purata arus diperbetulkan ke hadapan yang dibenarkan berkurangan apabila suhu ambien meningkat melebihi 110℃. Margin arus yang mencukupi hendaklah dikhaskan di bawah keadaan kerja suhu tinggi.
Susun atur PCB: Gunakan pad tembaga 5mm × 5mm atau lebih besar pada papan litar bercetak untuk mengawal rintangan haba, meningkatkan pelesapan haba dan menurunkan suhu simpang.
Penilaian lonjakan: Apabila arus lonjakan sementara yang besar wujud dalam litar, nilaikan margin merujuk kepada lengkung kitaran arus lonjakan untuk mengelakkan kegagalan komponen yang disebabkan oleh hentaman lonjakan berulang.
Arus kebocoran songsang: Arus kebocoran songsang meningkat dengan ketara pada suhu tinggi. Pengaruhnya hendaklah dipertimbangkan untuk reka bentuk litar impedans tinggi.
Proses pematerian: Semasa pematerian aliran semula, suhu terminal tidak boleh melebihi 250℃ dan tempoh suhu tinggi hendaklah dalam masa 10 saat untuk mengelakkan kerosakan komponen.
5. Ringkasan Produk
ES1J ialah diod penerus pelekap permukaan pemulihan super pantas 1.0A / 600V dalam pakej SMA. Ia memberikan prestasi pemulihan terbalik yang pantas untuk senario penerusan frekuensi tinggi. Ia menyediakan keupayaan voltan dan arus yang lengkap, menyokong pemasangan SMT standard dan memenuhi piawaian kalis api dan alam sekitar. Dalam reka bentuk kejuruteraan praktikal, penyahihan arus hendaklah dilaksanakan mengikut jenis beban dan suhu ambien. Susun atur pad kuprum yang betul pada PCB diperlukan untuk pelesapan haba bagi menjamin operasi yang stabil dan boleh dipercayai dalam jangka masa panjang.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
ES1JKe Halaman Produk
Slkor ULN2803AS: 50V Menahan Voltan 500mA SOP-18 Oktal Darlington Transistor Array
2026-11-13
973
ULN2803AS ialah susunan transistor NPN Darlington oktal dalam pakej SOP-18, dengan diod pengapit roda bebas terbina dalam dan struktur output pengumpul terbuka. Ia melakukan penukaran aras dan pemacu beban antara litar digital aras logik rendah seperti TTL/CMOS dan beban arus tinggi voltan tinggi termasuk geganti dan lampu penunjuk. Suhu operasinya adalah antara 0℃ hingga 70℃. Ia digunakan secara meluas untuk aplikasi pemacu beban berbilang saluran dalam komputer, kawalan perindustrian dan peralatan elektronik pengguna.
Imej Produk Slkor Darlington Transistor Array ULN2803AS
1. Parameter Produk Teras
Voltan keluaran: maksimum 50V
Voltan input: maksimum 30V
Arus pengumpul berterusan setiap saluran: maksimum 500mA
Arus asas berterusan setiap saluran: maksimum 25mA
Suhu operasi ambien: 0℃~70℃
Suhu penyimpanan: -55 ℃ ~ + 150 ℃
Suhu simpang maksimum: 125 ℃
Rintangan haba θJA: 55℃/W
Arus kebocoran output: maksimum 50μA pada 25℃, maksimum 100μA pada 70℃
Voltan tepu Pengumpul-Pemancar: tipikal 0.85V~1.1V di bawah keadaan arus pengumpul yang berbeza, maksimum 1.6V
Arus hidup input: tipikal 1.1mA pada voltan input 3.85V, maksimum 1.35mA
Voltan hidup input: tipikal 1.70V~1.80V, maksimum 2.4V~3.0V, berbeza-beza dengan arus pengumpul
Arus pemadaman input: 50μA~100μA pada 70℃
Kapasitans input: tipikal 15pF, maksimum 25pF
Masa tunda hidup dan mati: tipikal 0.25μs, maksimum 1.0μs
Arus kebocoran songsang diod pengapit: maksimum 50μA pada 25℃, maksimum 100μA pada 70℃
Voltan hadapan diod pengapit: 1.5V tipikal di bawah arus 350mA, maksimum 2.0V
Borang pakej: SOP-18
2. Ciri-ciri Produk Teras
Tatasusunan transistor Darlington NPN bebas oktal dalam pakej pelekap permukaan SOP-18, serasi dengan pemasangan SMT automatik.
Output pengumpul terbuka. Setiap saluran menyepadukan diod pengapit roda bebas terbina dalam untuk menyekat lonjakan voltan tinggi sementara yang disebabkan oleh beban induktif.
Tahap input serasi TTL, menyokong antara muka dengan pelbagai litar logik digital termasuk TTL, CMOS, PMOS dan NMOS.
Setiap saluran boleh mengekalkan voltan keluaran sehingga 50V dan arus pengumpul berterusan sehingga 500mA untuk beban pemacu dengan keperluan voltan tinggi dan arus tinggi.
Respons hidup dan mati yang agak pantas, dengan kapasitans input yang rendah, sesuai untuk senario pemacu suis berkelajuan sederhana.
Had yang jelas untuk suhu operasi, suhu penyimpanan dan suhu simpang, yang sepadan dengan keperluan persekitaran perindustrian dan elektronik pengguna tujuan umum.
3. Medan Aplikasi Utama
Pemacu geganti: pemacu gegelung geganti berbilang saluran untuk papan kawalan perindustrian dan peralatan pintar.
Lampu penunjuk dan pemacu tatasusunan LED: pemacu arus tinggi untuk lampu penunjuk berbilang saluran dan tatasusunan LED.
Peralatan percetakan: memacu komponen percetakan seperti tukul cetak.
Sistem kawalan industri: memacu beban rintangan dan induktif berbilang saluran untuk peranti PLC dan pengawal industri.
Peranti elektronik pengguna: pemacu suis beban berbilang saluran untuk papan kawalan utama perkakas rumah.
Penukaran peringkat antara muka digital: penukaran antara muka daripada isyarat logik voltan rendah kepada beban arus tinggi voltan tinggi.
4. Cadangan Reka Bentuk Kejuruteraan
Kawalan arus: Jangan melebihi arus pengumpul berterusan maksimum 500mA setiap saluran dan arus tapak berterusan maksimum 25mA setiap saluran. Apabila berbilang saluran beroperasi di bawah keadaan arus besar secara serentak, nilaikan prestasi haba mengikut rintangan haba 55℃/W dan elakkan suhu simpang daripada melebihi 125℃.
Pengendalian beban induktif: Apabila memacu beban induktif seperti gegelung geganti, gunakan diod pengapit dalaman di dalam cip dalam gelung beban untuk menyerap voltan sementara terbalik dan melindungi output peranti.
Kekangan voltan: Voltan pin input tidak boleh melebihi 30V dan voltan pin output tidak boleh melebihi 50V untuk mengelakkan kerosakan peranti kekal.
Pertimbangan masa dan beban: Kelewatan menghidupkan dan mematikan adalah dari nanosaat hingga mikrosaat. Kelewatan pensuisan hendaklah dipertimbangkan untuk reka bentuk kritikal masa.
Susun atur PCB: Luaskan jejak arus tinggi untuk mengurangkan pemanasan jejak. Pastikan sambungan pembumian yang boleh dipercayai untuk pin pembumian bagi mengurangkan gangguan.
Pengurusan suhu: Kekalkan suhu operasi ambien dalam lingkungan 0℃~70℃, jika tidak, parameter elektrik akan terdegradasi. Kekalkan suhu penyimpanan antara -55℃~+150℃.
5. Ringkasan Produk
ULN2803AS ialah susunan transistor Darlington oktal dalam pakej SOP-18 dengan output pengumpul terbuka dan diod pengapit bersepadu. Ia menukar isyarat logik aras rendah daripada litar TTL atau CMOS kepada keupayaan pemacu arus tinggi voltan tinggi, dan digunakan secara meluas untuk memacu geganti berbilang saluran, lampu penunjuk dan beban induktif. Semua penarafan maksimum untuk arus, voltan dan suhu mesti diikuti dengan ketat dengan penilaian haba yang betul dalam kejuruteraan praktikal. Ia biasanya digunakan untuk pemacu beban berbilang saluran dalam kawalan perindustrian, peranti komputer dan pelbagai produk elektronik pengguna.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
ULN2803ASKe Halaman Produk
Diod Pensuisan Slkor BAV70: Diod Pensuisan Satah Epitaksi Silikon SOT-23 Berkapasitans Rendah Berkelajuan Tinggi
2026-11-12
1126
Slkor BAV70 ialah diod pensuisan satah epitaksi silikon dalam pakej pelekap permukaan SOT-23 bersaiz kecil dengan kod penandaan A4. Ia mempunyai voltan ke hadapan yang rendah, masa pemulihan terbalik yang pantas dan jumlah kapasitans yang kecil. Ia sesuai untuk pelbagai senario pensuisan berkelajuan ultra tinggi dan digunakan secara meluas dalam reka bentuk elektronik seperti pensuisan isyarat dan perlindungan litar.
Imej Produk Diod Pensuisan Slkor BAV70
1. Parameter Produk Teras
Jenis pakej: Pakej plastik SOT-23, kod penandaan: A4
Jenis peranti: Diod pensuisan planar epitaksi silikon
Suhu ambien ujian rujukan: 25℃
Suhu simpang maksimum: 150 ℃
Julat suhu penyimpanan: -40℃ ~ 150℃
Penurunan kuasa bermula pada suhu ambien 25℃. Pelesapan kuasa hendaklah dinyahkadar apabila suhu ambien lebih tinggi daripada 25℃.
2. Ciri-ciri Produk Teras
Pakej SOT-23 yang padat, menempati jejak PCB yang kecil untuk susun atur pelekap permukaan berketumpatan tinggi.
Voltan ke hadapan rendah untuk mengurangkan kehilangan kuasa konduksi.
Masa pemulihan terbalik yang pantas untuk menyokong prestasi pensuisan berkelajuan ultra tinggi.
Kapasitans jumlah kecil, meminimumkan gangguan isyarat di bawah keadaan operasi frekuensi tinggi.
Proses planar epitaksi silikon memberikan prestasi peranti yang konsisten.
3. Medan Aplikasi Utama
Litar pensuisan berkelajuan ultra tinggi untuk pensuisan laluan isyarat hidup-mati berkelajuan tinggi.
Litar penyaman isyarat di dalam peralatan elektronik pengguna.
Litar perlindungan ESD tambahan dan pengapit isyarat untuk pelbagai litar digital.
Litar untuk pemprosesan isyarat frekuensi tinggi.
Unit pensuisan isyarat untuk papan kawalan perindustrian padat.
4. Cadangan Reka Bentuk Kejuruteraan
Ikuti lengkung pengurangan kuasa untuk reka bentuk berkaitan kuasa. Kurangkan pelesapan kuasa sebenar yang dibenarkan apabila suhu ambien melebihi 25℃ untuk mengelakkan kerosakan akibat terlalu panas.
Untuk aplikasi frekuensi tinggi, jumlah kapasitans diod ini berbeza-beza dengan voltan songsang. Nilaikan kesan berkaitan kapasitans mengikut voltan operasi songsang yang praktikal.
Arus kebocoran songsang meningkat dengan peningkatan suhu operasi. Nilaikan impak kebocoran pada litar bersebelahan untuk keadaan kerja suhu tinggi.
Lakukan pematerian mengikut spesifikasi suhu standard untuk pakej SOT-23. Elakkan pematerian suhu tinggi dalam jangka masa yang lama yang boleh merosakkan acuan.
Jangan kendalikan melebihi penarafan maksimum mutlak. Melebihi keadaan penarafan akan mengakibatkan kerosakan peranti kekal.
5. Ringkasan Produk
BAV70 ialah diod pensuisan berkelajuan tinggi satah epitaksi silikon dalam pakej SOT-23. Dengan memanfaatkan pakej padat, voltan ke hadapan yang rendah, pemulihan songsang yang pantas dan jumlah kapasitans yang kecil, ia memenuhi keperluan untuk pensuisan isyarat berkelajuan tinggi. Ia sesuai untuk reka bentuk pensuisan isyarat dan perlindungan tambahan dalam elektronik pengguna, kawalan perindustrian dan banyak senario lain. Dalam penggunaan kejuruteraan praktikal, perhatian harus diberikan kepada perubahan suhu yang disebabkan oleh pelesapan kuasa, arus kebocoran songsang dan kapasitans simpang. Keadaan operasi mesti dikekalkan dalam penarafan maksimum mutlak untuk memastikan prestasi litar yang stabil jangka panjang.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
BAV70Ke Halaman Produk
Diod Penghalang Schottky Slkor B5819WS: 40V SOD‑323
2026-11-11
1265
B5819WS ialah diod penghalang Schottky yang dibungkus SOD-323 daripada Slkor. Ia sesuai untuk litar voltan rendah dan frekuensi tinggi untuk perlindungan putaran bebas dan kekutuban. Peranti ini menggunakan pakej pelekap permukaan plastik yang dibentuk dengan terminal pateri dan tanda kekutuban pada bekas. Ia sesuai dengan reka bentuk pelekap permukaan untuk elektronik pengguna dan papan litar perindustrian yang padat.

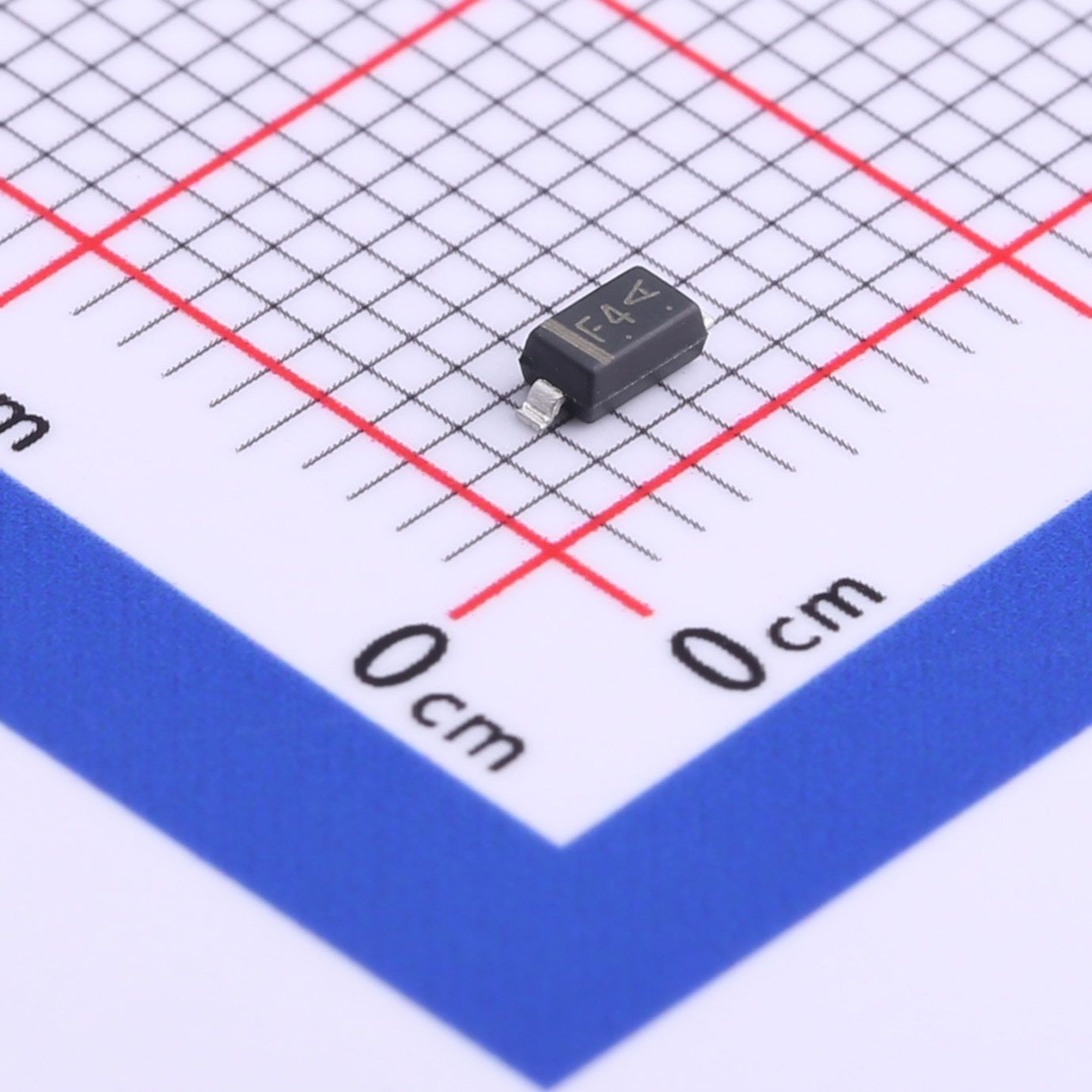

Imej Produk Diod Slkor Schottky B5819WS
1. Parameter Produk Teras
Jenis pakej: Pakej acuan pelekap permukaan SOD-323.
Voltan terbalik puncak berfungsi: 40V.
Arus lonjakan ke hadapan puncak: 14A dalam keadaan 8.3ms.
Arus hadapan puncak berulang: 625mA.
Pelesapan kuasa: 200mW.
Rintangan haba sambungan-ke-ambien: 625K/W.
Voltan hadapan: 0.9V, diuji pada arus hadapan 1A.
Tanda kekutuban dicetak pada bekas peranti; terminal bersalut mematuhi keperluan pematerian standard.
Keadaan ujian rujukan: suhu ambien 25℃.
2. Ciri-ciri Produk Utama
Struktur diod penghalang Schottky, dioptimumkan untuk senario frekuensi tinggi voltan rendah.
Pakej pemasangan permukaan SOD-323 yang padat untuk menjimatkan ruang susun atur PCB.
Mampu menahan arus lonjakan ke hadapan jangka pendek terhadap impuls arus sementara.
Simbol kekutuban dicetak pada perumah peranti untuk pengenalpastian orientasi mudah semasa pemasangan.
Kemasan terminal bersalut memenuhi spesifikasi kebolehpaterian standard dan sesuai dengan proses pematerian aliran semula SMD.
3. Medan Aplikasi Utama
Litar penyongsang frekuensi tinggi voltan rendah.
Perlindungan roda bebas untuk pelbagai litar.
Perlindungan kekutuban songsang bekalan kuasa pada papan litar.
Gelung kuasa peranti elektronik pengguna bersaiz kecil.
Reka bentuk rektifikasi mini untuk gelung isyarat dan bahagian sekunder bekalan kuasa pensuisan.
4. Cadangan Reka Bentuk Kejuruteraan
Penyahpenurunan arus: Purata arus operasi hadapan sebenar tidak boleh melebihi nilai undian. Penyahpenurunan arus selanjutnya diperlukan untuk operasi suhu tinggi merujuk kepada lengkung penyahpenurunan arus hadapan.
Pertimbangan arus lonjakan: Bagi litar dengan impuls lonjakan sementara, arus lonjakan ke hadapan puncak dihadkan kepada 14A di bawah 8.3ms. Tegasan lonjakan berterusan hendaklah dielakkan untuk mengelakkan kerosakan peranti.
Pemeriksaan kekutuban untuk pematerian: Tanda kekutuban dicetak pada pakej SOD-323. Sahkan orientasi peranti sebelum pematerian SMD untuk mengelakkan kegagalan litar yang disebabkan oleh pemasangan terbalik.
Pengurusan terma: Komponen ini mempunyai rintangan terma simpang-ke-ambien yang agak tinggi. Pantau suhu bekas di bawah operasi beban berat dan kawal suhu simpang untuk mengelakkan kegagalan terma.
Penggunaan frekuensi tinggi: Apabila digunakan untuk aplikasi frekuensi tinggi, beri perhatian kepada kesan kapasitans simpang diod dan nilaikan herotan isyarat mengikut frekuensi operasi.
5. Ringkasan Produk
B5819WS ialah diod penghalang Schottky pelekap permukaan 40V SOD-323, yang disasarkan untuk litar frekuensi tinggi voltan rendah untuk perlindungan putaran bebas dan kekutuban. Pakej pelekap permukaannya yang kecil menyokong susun atur PCB yang padat dan menyediakan keupayaan menahan lonjakan tertentu. Dalam amalan kejuruteraan, melaksanakan penyahtaraan arus yang betul, mengesahkan kekutuban pematerian dan mengawal suhu operasi. Dikendalikan dalam penarafan maksimum mutlak, ia melaksanakan fungsi perlindungan rektifikasi, putaran bebas dan kekutuban songsang dengan andal.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
B5819WSKe Halaman Produk
MOSFET Kuasa Saluran-P Slkor SL2301S: Voltan tahan 20V, 2.4A, Transistor Kesan Medan Suis Kuasa SOT-23
2026-11-10
1226
SL2301S ialah MOSFET kuasa saluran-P dalam pakej SOT-23 yang dibangunkan oleh Slkor. Ia mempunyai voltan tahan sumber saliran 20 V dan arus saliran berterusan 2.4 A dengan rintangan keadaan hidup yang rendah. Peranti pelekap permukaan bebas plumbum ini sesuai untuk pengurusan kuasa, suis beban, kawalan PWM dan senario litar lain. Dokumen ini menghuraikan parameter, ciri, aplikasi dan cadangan berkaitan untuk penggunaan kejuruteraan.
Imej Produk Suis Kuasa Slkor MOSFET SL2301S
1. Parameter Produk Teras
1.1 Penilaian Maksimum (TA = 25 ℃)
Voltan kerosakan sumber longkang: -20 V
Voltan sumber pintu: +8 V
Arus saliran berterusan: -2.4 A
Arus saliran berdenyut: -10 A
Jumlah pelesapan kuasa peranti: 900 mW
Suhu simpang maksimum: 150 ℃
Julat suhu penyimpanan: -55 ℃ ~ +150 ℃
1.2 Ciri-ciri Elektrik (TA = 25 ℃, Lebar Nadi ≤300 μs; Kitaran Tugas ≤2.0%)
Voltan kerosakan sumber longkang: -20 V
Julat voltan ambang pintu: -0.4 V ~ -1.5 V
Penurunan voltan hadapan diod badan maksimum: -1.5 V
Arus saliran voltan pintu sifar: -10 μA ~ -1 μA (Ujian pada TA=55 ℃)
Arus kebocoran badan pintu pagar maksimum: +100 nA
Rintangan keadaan maksimum pada VGS=-4.5 V: 140 mΩ
Rintangan keadaan maksimum pada VGS=-2.5 V: 200 mΩ
Kapasitans input tipikal: 600 pF
Kapasitans output biasa: 120 pF
Masa penghidupan biasa: 8 ns
Masa pemadaman biasa: 60 ns
1.3 Pakej
Jenis pakej: Pakej pemasangan permukaan SOT-23.
2. Ciri-ciri Produk Teras
Keupayaan pengendalian kuasa dan arus yang tinggi;
Pembinaan bebas plumbum;
Pakej pelekap permukaan SOT-23 menjimatkan ruang PCB dan menyokong pematerian aliran semula automatik;
Rintangan keadaan atas yang rendah di bawah voltan pemacu get yang berbeza untuk mengurangkan kehilangan konduksi;
Kelajuan pensuisan memenuhi keperluan untuk litar pensuisan tujuan umum.
3. Medan Aplikasi Utama
Litar berkaitan PWM;
Litar suis beban;
Pelbagai litar pengurusan kuasa.
4. Cadangan untuk Reka Bentuk Kejuruteraan
Keadaan operasi tidak boleh melebihi penarafan maksimum mutlak termasuk voltan, arus, pelesapan kuasa dan suhu simpang. Reka bentuk terma diperlukan untuk operasi jangka panjang bagi memastikan suhu simpang di bawah 150 ℃. Suhu penyimpanan hendaklah dikekalkan antara -55 ℃ dan +150 ℃.
Voltan sumber get tidak boleh melebihi +8 V. Melebihi penarafan ini akan merosakkan lapisan oksida get dan menyebabkan kegagalan peranti.
Diod badan bersepadu boleh digunakan untuk putaran bebas dalam gelung undur. Beri perhatian kepada kehilangan kuasa yang disebabkan oleh penurunan voltan ke hadapannya.
Parameter pensuisan diukur di bawah keadaan denyut sempit dan kitaran tugas rendah. Kerugian pensuisan tambahan yang diperkenalkan oleh kapasitans peranti hendaklah dinilai untuk operasi frekuensi tinggi berterusan mengikut frekuensi kerja sebenar.
Arus saliran berdenyut hanya sah untuk keadaan denyutan pendek dan tidak boleh digunakan sebagai arus operasi berterusan.
Pastikan jejak get pendek dalam susun atur PCB untuk mengurangkan kearuhan parasit dan menyekat ayunan. Disebabkan oleh kawasan terma pakej SOT-23 yang terhad, tingkatkan kawasan tuang kuprum untuk pelesapan haba yang lebih baik di bawah keadaan arus tinggi.
5. Ringkasan Produk
SL2301S ialah MOSFET kuasa saluran-P dalam pakej SOT-23 dengan voltan tahan 20 V dan arus berterusan 2.4 A. Ia mempunyai prestasi rintangan atas yang baik dan menggunakan perumah pelekap permukaan bebas plumbum. Ia menyasarkan suis beban kuasa sederhana dan rendah, PWM dan litar pengurusan kuasa untuk sistem kuasa elektronik pengguna. Untuk memastikan prestasi stabil jangka panjang, pereka mesti menghormati penarafan maksimum mutlak dan mengoptimumkan prestasi terma serta susun atur PCB.
Mengenai Slkor:
SLKORPortfolio produknya merangkumi peranti semikonduktor diskret seperti diod, transistor dan peranti kuasa, serta litar bersepadu seperti pengawal selia linear, penukar DC-DC, cip antara muka, sensor Hall, ADC dan sistem pengurusan bateri (BMS).
SL2301SKe Halaman Produk
Transistor NPN Slkor BCP68-25: Transistor Pensuisan dan Penguatan Arus Sederhana 20V, 1A, SOT‑223
2026-11-09
1287
BCP68-25 ialah transistor bipolar silikon NPN dalam pakej pemasangan permukaan SOT-223. Arus pengumpul DC maksimumnya mencapai 1A dengan voltan tahan pemancar pengumpul 20V. Pangkat hFE peranti ini ialah 200-300. Ia memberikan kapasiti pelesapan kuasa sederhana, dan digunakan terutamanya untuk pensuisan tujuan umum dan litar penguat di bawah keadaan arus tinggi. Menampilkan julat suhu operasi yang luas dan keserasian dengan pembuatan pemasangan permukaan, ia boleh merealisasikan penguatan isyarat dan pensuisan litar dalam senario voltan rendah dan arus sederhana tinggi. Pemprosesan penyahtaraan berdasarkan prestasi haba pakej hendaklah diselesaikan dalam reka bentuk perkakasan.
Imej produk transistor pensuisan dan penguatan Slkor BCP68-25
1. Parameter Produk Teras
Keadaan ujian: suhu ambien 25℃. Semua nilai di bawah merujuk kepada penarafan maksimum mutlak dan ciri elektrik melainkan dinyatakan sebaliknya.
Pakej dan penetapan pin: Pakej pelekap permukaan SOT-223; Tapak Pin 1, Pengumpul Pin 2, Pemancar Pin 3.
Penilaian voltan: Voltan Pengumpul-Asas 32V; Voltan Pengumpul-Pemancar 20V; Voltan Pemancar-Asas 5V.
Penilaian arus: Arus pengumpul DC 1A; Arus pengumpul puncak 2A; Arus tapak puncak 200mA.
Parameter kuasa dan terma: Jumlah pelesapan kuasa 1.35W pada suhu ambien 25℃; Rintangan terma sambungan-ke-ambien 91℃/W; Suhu sambungan maksimum 150℃.
Julat suhu: Suhu operasi dari -45℃ hingga +150℃; Suhu penyimpanan dari -65℃ hingga +150℃.
Ciri-ciri elektrik: Voltan tepu pengumpul-pemancar tipikal 500mV; Voltan pemancar-asas tipikal 620mV; Frekuensi peralihan minimum 40MHz; Julat gandaan arus DC 200-300 untuk pangkat-25; Arus pemotongan pengumpul maksimum 100nA; Arus pemotongan pemancar maksimum 100nA.
2. Ciri-ciri Produk Teras
Kapasiti pengendalian arus yang kuat: Arus pengumpul maksimum DC ialah 1A dan arus pengumpul puncak boleh mencapai 2A, sesuai untuk reka bentuk litar pelekap permukaan arus sederhana tinggi.
Pakej pemasangan permukaan SOT-223 menyediakan prestasi pelesapan haba yang sederhana dan menyokong pengeluaran pematerian pemasangan permukaan automatik.
BCP68-25 ialah versi bergandingan tinggi dengan gandaan arus DC dari 200 hingga 300 dan prestasi penguatan yang stabil.
Voltan tepu yang rendah membawa kehilangan kuasa yang agak rendah di bawah keadaan suis hidup.
Julat suhu operasi dan penyimpanan yang luas, yang boleh berfungsi dari -45℃ hingga 150℃ dengan kebolehsuaian persekitaran yang baik.
Peranti padanan pelengkap tersedia untuk pelaksanaan litar penguat tolak-tarik.
3. Medan Aplikasi Utama
Litar pensuisan tujuan umum di bawah keadaan arus tinggi, kawalan suis sisi rendah.
Litar penguatan isyarat arus sederhana-tinggi.
Pensuisan talian kuasa untuk elektronik pengguna dan papan kawalan tambahan perindustrian.
Litar pemacu MOSFET.
Gelung kawalan untuk peralatan berkuasa bateri.
4. Cadangan Reka Bentuk Kejuruteraan
Penarafan maksimum mutlak mewakili had atas tekanan. Penurunan voltan, arus dan kuasa diperlukan untuk operasi jangka panjang. Jangan kendalikan peranti secara berterusan pada penarafan maksimum mutlak untuk mengelakkan kerosakan kekal.
Pelesapan haba pakej SOT-223 sangat bergantung pada luas kerajang tembaga PCB. Pelesapan kuasa sebenar berkurangan dengan peningkatan suhu ambien. Mengurangkan arus kerja selanjutnya di bawah keadaan kerja suhu tinggi.
Untuk aplikasi pensuisan, konfigurasikan arus pemacu asas dengan betul untuk memastikan ketepuan penuh transistor. Untuk aplikasi penguatan, tetapkan titik operasi senyap yang munasabah untuk mengelakkan ketepuan.
Voltan Pemancar-Asas Songsang tidak boleh melebihi 5V, atau simpang pemancar akan rosak akibat voltan berlebihan.
Arus kebocoran potong meningkat dengan ketara di bawah keadaan suhu tinggi. Ambil kira impak arus kebocoran semasa mereka bentuk litar impedans tinggi.
Gunakan peranti PNP pelengkap yang sepadan untuk litar tolak-tarik, dan beri perhatian untuk mendapatkan padanan peranti berpasangan.
5. Ringkasan Produk
BCP68-25 ialah transistor silikon arus sederhana NPN dalam pakej SOT-223, yang menampilkan voltan tahan 20V dan arus pengumpul berkadar berterusan 1A. Pangkat -25 menawarkan gandaan DC sebanyak 200-300 dengan keupayaan pensuisan dan penguatan untuk pengeluaran pemasangan permukaan jisim. Menyasarkan aplikasi arus sederhana tinggi voltan rendah, peranti ini sesuai untuk pensuisan voltan rendah, penguatan isyarat, pemanduan MOSFET dan litar lain. Disebabkan oleh kekangan rintangan haba pakej, kapasiti kuasa sebenar bergantung pada keadaan pelesapan haba PCB. Nilaikan penurunan kuasa, konfigurasikan pemacu asas yang betul dan simpan margin arus voltan yang mencukupi dalam reka bentuk perkakasan untuk operasi peranti yang boleh dipercayai dalam jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BCP68-25 Ke Halaman Produk
Transistor NPN Slkor BCP55-16: Transistor Kuasa Pemacu Audio SOT‑223 Menahan Voltan 60V 1A
2026-11-07
1348
BCP55-16 ialah transistor bipolar NPN dalam siri BCP54-BCP56 dengan pakej SOT-223. Peranti ini mempunyai keupayaan arus pengumpul yang tinggi, voltan tepu pemancar pengumpul yang rendah. Kedudukan gandaan arus DCnya adalah antara 100 hingga 250. Ia sesuai untuk litar pemacu audio dan peringkat output. Jenis PNP pelengkap yang sepadan tersedia. Suhu storan operasinya adalah antara -65℃ hingga 150℃. Ia boleh digunakan dalam senario kejuruteraan pemprosesan isyarat analog kuasa sederhana dan rendah dan pensuisan.
Imej Produk Transistor Kuasa Pemacu Audio Slkor BCP55-16
1. Parameter Produk Teras
Penilaian Maksimum Mutlak (Suhu Ambien = 25℃)
Voltan Asas Pengumpul: 60V
Voltan Pemungut-Pemancar: 60V
Voltan Asas Pemancar: 5V
Arus Pemungut Berterusan: 1A
Pelesapan Kuasa Pengumpul: 1.5W
Rintangan Terma Persimpangan-ke-Ambien: 94℃/W
Julat Suhu Penyimpanan: -65℃ ~ +150℃
Ciri-ciri Elektrik (Suhu Ambien = 25℃)
Voltan Kerosakan Pengumpul-Asas: 60V, keadaan ujian pada arus pengumpul 0.1mA
Voltan Kerosakan Pengumpul-Pemancar: 60V, keadaan ujian pada arus pengumpul 10mA
Voltan Kerosakan Pemancar-Asas: 5V, keadaan ujian pada arus 10μA
Arus Pemotongan Pengumpul: maksimum 100nA, keadaan ujian pada voltan pengumpul tapak 30V
Gain Arus DC: julat pangkat dari 100-250 di bawah keadaan ujian voltan pengumpul 2V dan arus pengumpul 150mA; nilai minimum 25 pada arus pengumpul 5mA; nilai minimum 25 pada arus pengumpul 500mA
Voltan Ketepuan Pengumpul-Pemancar: maksimum 0.5V, keadaan ujian pada arus pengumpul 500mA dan arus asas 50mA
Voltan Pemancar Pangkalan: maksimum 1V, keadaan ujian pada voltan pengumpul 2V dan arus pengumpul 500mA
Frekuensi Peralihan: minimum 100MHz, keadaan ujian pada voltan pengumpul 10V, arus pengumpul 50mA dan frekuensi ujian 100MHz
Definisi Pin Pakej SOT-223
Pin 1: Tapak; Pin 2: Pengumpul; Pin 3: Pemancar
2. Ciri-ciri Produk Utama
Dilengkapi dalam pakej SOT-223. Ia menyokong arus pengumpul berterusan 1A dan pelesapan kuasa 1.5W untuk litar kuasa sederhana dan rendah.
Voltan tepu pengumpul-pemancar yang rendah mengekalkan kehilangan konduksi pada tahap yang rendah.
Peranti PNP pelengkap yang sepadan siri BCP51-BCP53 tersedia untuk reka bentuk litar tolak-tarik.
Gain arus DC disusun mengikut kedudukan. BCP55-16 mempunyai julat gandaan 100-250 dengan konsistensi prestasi penguatan yang baik.
Frekuensi peralihan tidak kurang daripada 100MHz untuk memenuhi keperluan pemprosesan isyarat frekuensi sederhana dan tinggi.
Julat suhu yang luas. Suhu penyimpanan meliputi -65℃ hingga 150℃, serasi dengan pelbagai keadaan suhu perindustrian dan elektronik pengguna.
3. Medan Aplikasi Utama
Litar pra-pemacu audio dan litar peringkat output kuasa audio.
Litar penguatan isyarat kuasa sederhana dan rendah tujuan umum.
Litar kawalan suis kuasa sederhana dan rendah.
Litar penguat tolak-tarik yang memerlukan gandingan pelengkap PNP-NPN.
4. Cadangan untuk Reka Bentuk Kejuruteraan
Reka bentuk pengurangan kuasa: Pelesapan kuasa maksimum 1.5W ditentukan di bawah suhu ambien 25℃. Pelesapan kuasa yang dibenarkan bagi peranti hendaklah dikurangkan apabila suhu ambien meningkat. Rujuk lengkung suhu kuasa; kapasiti pengendalian kuasa menurun dengan cepat apabila suhu melebihi 120℃.
Margin voltan dan arus: Simpan margin keselamatan yang mencukupi untuk voltan dan arus operasi sebenar. Jangan beroperasi secara berterusan pada titik penarafan maksimum mutlak untuk mengelakkan kemerosotan kebolehpercayaan.
Peningkatan arus DC berbeza-beza mengikut arus pengumpul dan suhu ambien. Faktor penguatan akan terdegradasi di bawah keadaan arus besar. Variasi ini hendaklah dipertimbangkan semasa mereka bentuk litar penguat.
Arus pemotongan pengumpul meningkat dengan ketara apabila suhu ambien meningkat. Beri perhatian kepada pengaruh sistem yang disebabkan oleh arus bocor di bawah keadaan suhu tinggi.
Bagi keadaan beban denyut, pelesapan kuasa yang lebih tinggi boleh diterima pakai untuk tempoh yang singkat. Rujuk lengkung beban denyut mengikut lebar denyut dan kitaran tugas; jangan gunakan parameter kuasa DC secara langsung.
Untuk aplikasi pensuisan tepu, bekalkan arus pemacu asas yang mencukupi untuk ketepuan transistor yang andal bagi mengurangkan kehilangan konduksi.
Apabila reka bentuk pasangan pelengkap diperlukan, pilih transistor PNP siri BCP51-BCP53 yang sepadan untuk dipasangkan.
5. Ringkasan Produk
BCP55-16 ialah transistor kuasa sederhana dan rendah NPN berpakej SOT-223, yang menampilkan voltan tahan 60V, arus berterusan 1A dan pelesapan kuasa 1.5W. Ia menyediakan gandaan DC yang tinggi, voltan tepu rendah dan peranti PNP pelengkap yang sepadan. Ia terutamanya bertujuan untuk peringkat output pemacu audio, dan juga boleh digunakan untuk litar penguatan dan pensuisan umum. Dalam amalan kejuruteraan, melaksanakan pengurangan kuasa, mengambil kira variasi arus gandaan dan kebocoran yang disebabkan oleh suhu, dan menetapkan keadaan pemanduan yang betul untuk menjamin operasi litar yang stabil jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BCP55-16 Ke Halaman Produk
Transistor PNP BCP51-16 daripada Slkor: Voltan Terkadar 45V 1A Transistor Kuasa Pemacu Audio SOT‑223
2026-11-06
1389
BCP51-16 ialah transistor bipolar PNP yang tergolong dalam siri BCP51~BCP53 dengan pakej SOT-223. Peranti ini mempunyai arus pengumpul yang agak tinggi dan voltan tepu pengumpul-pemancar yang rendah. Kedudukan gandaan arus DCnya adalah antara 100 hingga 250. Ia sesuai untuk litar pemacu audio dan peringkat output, dan mempunyai peranti NPN pelengkap BCP54~BCP56. Dokumen ini menyusun parameter utama, ciri produk dan arahan aplikasi peranti, memberikan cadangan aplikasi kejuruteraan, dan memberikan penerangan produk yang komprehensif.
Imej produk transistor kuasa pemacu audio Slkor BCP51-16
I. Parameter Produk Teras
Melainkan dinyatakan sebaliknya, semua ujian dijalankan di bawah suhu ambien 25℃.
1. Penilaian Maksimum
Voltan songsang asas pengumpul: -45V
Voltan songsang pengumpul-pemancar: -45V
Voltan songsang pemancar-asas: -5V
Arus pengumpul berterusan: -1A
Pelesapan kuasa pengumpul: 1.5W
Rintangan haba simpang-ke-ambien: 94℃/W
Julat suhu penyimpanan: -65℃ ~ +150℃
2. Ciri-ciri Elektrik
Voltan kerosakan pengumpul-pemancar: -45V, keadaan ujian: arus pengumpul -10mA, litar terbuka asas
Arus pemotongan pengumpul: nilai maksimum -100nA, keadaan ujian: voltan pengumpul asas -30V, litar terbuka pemancar
Arus DC gandaan: - Arus pengumpul -5mA, voltan pengumpul-pemancar -2V, nilai minimum 25 - Arus pengumpul -150mA, voltan pengumpul-pemancar -2V, julat gandaan 100-250 (pangkat BCP51-16) - Arus pengumpul -500mA, voltan pengumpul-pemancar -2V, nilai minimum 25
Voltan tepu pengumpul-pemancar: nilai maksimum -0.5V, keadaan ujian: arus pengumpul -500mA, arus asas -50mA
Voltan pemancar tapak: nilai maksimum -1V, keadaan ujian: arus pengumpul -500mA, voltan pengumpul-pemancar -2V
Frekuensi peralihan: nilai minimum 100MHz, keadaan ujian: voltan pengumpul-pemancar -10V, arus pengumpul -50mA, frekuensi ujian 100MHz
3. Definisi Pin (Pakej SOT-223)
Pin 1: Tapak; Pin 2: Pengumpul; Pin3: Pemancar
II. Ciri Produk Teras
Ia merupakan transistor bipolar PNP. Peranti NPN pelengkap BCP54 hingga BCP56 boleh didapati, yang memudahkan reka bentuk litar tolak-tarik.
Ia menyokong arus pengumpul berterusan maksimum 1A dan pelesapan kuasa 1.5W. Pakej SOT-223 memberikan prestasi pelesapan haba yang baik.
Voltan tepu pengumpul-pemancar rendah mengurangkan kehilangan kuasa di bawah keadaan hidup.
Versi BCP51-16 mempunyai gandaan arus DC antara 100 hingga 250 dengan kapasiti penguatan yang kuat untuk senario pemacu arus sederhana.
Frekuensi peralihan tidak kurang daripada 100MHz untuk memenuhi keperluan pemprosesan isyarat frekuensi sederhana dan tinggi.
Julat suhu penyimpanan dan operasi yang luas menyesuaikan diri dengan persekitaran dari -65℃ hingga +150℃.
III. Bidang Aplikasi Utama
Litar pemacu penguat audio dan litar peringkat output audio.
Litar kawalan suis arus kecil dan sederhana.
Litar penguat tolak-tarik yang memerlukan gandingan peranti PNP dan NPN yang sepadan.
Penguatan isyarat dan litar tujuan umum pacuan beban untuk peralatan perindustrian.
IV. Cadangan untuk Reka Bentuk Kejuruteraan
Pemilihan voltan: Dalam litar praktikal, voltan kerja sebenar pengumpul-tapak dan pengumpul-pemancar hendaklah mengekalkan margin keselamatan yang mencukupi dan tidak boleh menghampiri -45V yang dinilai secara langsung, untuk mengelakkan kerosakan peranti yang disebabkan oleh lonjakan voltan.
Pelesapan kuasa dan pengurusan suhu: Pelesapan kuasa maksimum 1.5W ditakrifkan pada suhu ambien 25℃. Apabila suhu ambien melebihi 120℃, pelesapan kuasa yang dibenarkan bagi peranti perlu dinyahkadar. Berdasarkan rintangan haba simpang-ke-ambien sebanyak 94℃/W, kenaikan suhu sebenar hendaklah dinilai untuk mengelakkan suhu simpang daripada melebihi had peranti.
Reka bentuk arus: Arus pengumpul berterusan tidak boleh melebihi 1A. Untuk keadaan kerja tepu arus deras, arus pemacu asas yang mencukupi hendaklah dijamin untuk mencapai pengaktifan tepu, mengawal penurunan voltan tepu dan penjanaan haba yang lebih rendah.
Nota tentang gandaan: Gandaan arus DC berbeza-beza mengikut arus pengumpul dan suhu ambien. Gandaan berkurangan di bawah keadaan arus deras. Reka bentuk litar bukan sahaja bergantung pada gandaan nominal daripada helaian data, margin reka bentuk yang mencukupi hendaklah dikhaskan.
Arus kebocoran pemutus: Arus kebocoran pengumpul pemutus meningkat dengan ketara apabila suhu meningkat. Kesan yang disebabkan oleh arus kebocoran hendaklah dipertimbangkan untuk aplikasi suhu tinggi.
Gandingan pelengkap: Untuk aplikasi output tolak-tarik, transistor NPN siri BCP54~BCP56 boleh dipilih sebagai peranti berpasangan.
V. Ringkasan Produk
BCP51-16 ialah transistor kuasa PNP dalam pakej SOT-223 dengan voltan tahan berkadar 45V, arus berterusan 1A dan pelesapan kuasa 1.5W. Ia mempunyai penurunan voltan tepu yang rendah, faktor amplifikasi yang tinggi dan model NPN pelengkap yang sepadan. Peranti ini disasarkan terutamanya untuk litar pemacu dan output audio, dan juga digunakan untuk litar tujuan umum seperti suis arus kecil dan sederhana dan penguat tolak-tarik. Untuk aplikasi kejuruteraan, reka bentuk penyahkadaran voltan, arus dan pelesapan kuasa hendaklah dilaksanakan mengikut keadaan suhu. Variasi arus gandaan dan kebocoran terhadap suhu dan arus operasi juga harus dipertimbangkan untuk menjamin operasi litar yang stabil jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BCP51-16 Ke Halaman Produk
Transistor Satah Epitaksi Silikon NPN BC848C: Transistor Pensuisan Isyarat Tujuan Umum dan Penguatan Audio 50V, 0.2A, SOT‑23
2026-11-05
1509
BC848C ialah transistor satah epitaksi silikon NPN dalam keluarga BC846-BC848, yang dibungkus dalam bentuk pelekap permukaan SOT-23. Rakan sejawat PNP pelengkapnya ialah peranti siri BC856-BC858. Komponen ini digunakan terutamanya untuk litar pensuisan dan senario penguatan audio. Ia mempunyai voltan kerosakan dan gandaan arus DC yang betul, dan berfungsi sebagai transistor pelekap permukaan isyarat kecil yang biasa digunakan pada papan litar. Dokumen ini menyusun parameter terasnya, ciri produk, skop aplikasi dan cadangan berkaitan untuk pelaksanaan kejuruteraan.
Imej Produk Transistor Penguatan dan Penguatan Isyarat Slkor General BC848C
1. Parameter Produk Teras
Penilaian Maksimum Mutlak (Ta = 25℃)
Voltan Asas Pengumpul: 50V
Voltan Kerosakan Pemungut-Pemancar: 45V
Voltan Kerosakan Pemancar-Asas: 5V
Julat suhu operasi dan penyimpanan: -65℃ hingga +150℃
Ciri-ciri Elektrik (Ta = 25℃)
Keuntungan arus DC: minimum 110, maksimum 800
Jenis pakej: Pakej pemasangan permukaan SOT-23
Takrifan pin: Pin 1 untuk Tapak, Pin 2 untuk Pemancar, Pin 3 untuk Pengumpul
Peranti pelengkap: Transistor PNP siri BC856~BC858
2. Ciri-ciri Produk Utama
Ia merupakan transistor pelekap permukaan NPN yang dihasilkan dengan proses planar epitaksi silikon. Pakej SOT-23 yang padat ini menempati kawasan PCB yang kecil dan sesuai dengan susun atur papan litar berketumpatan tinggi.
Ia menyediakan pelbagai gandaan arus DC. Ia boleh berfungsi untuk penguatan isyarat kecil serta operasi pensuisan tujuan umum.
Peranti PNP pelengkap yang sepadan (siri BC856 hingga BC858) tersedia untuk litar yang memerlukan gandingan NPN-PNP seperti topologi tolak-tarik.
Ia menyokong julat suhu yang luas untuk penyimpanan dan operasi dari -65℃ hingga 150℃, memberikan kebolehsuaian persekitaran yang baik.
Dimensi pad pematerian SOT-23 yang disyorkan standard disediakan untuk susun atur PCB, serasi dengan proses pematerian pelekap permukaan konvensional dalam pengeluaran besar-besaran.
3. Medan Aplikasi Utama
Litar penguatan isyarat frekuensi audio dalam pelbagai peralatan.
Litar kawalan pensuisan logik isyarat kecil tujuan umum.
Litar pemprosesan isyarat yang memerlukan gandingan peranti NPN-PNP.
Unit pemprosesan isyarat kecil dalam elektronik pengguna dan papan kawalan perindustrian.
4. Cadangan untuk Reka Bentuk Kejuruteraan
Keadaan ujian rujukan ialah suhu ambien 25℃. Pereka bentuk hendaklah mengambil kira hanyutan parameter yang disebabkan oleh kenaikan suhu dalam projek praktikal. Elakkan operasi berterusan berhampiran dengan penarafan voltan maksimum mutlak dan simpan margin keselamatan yang mencukupi.
Gunakan dimensi pad SOT-23 standard yang disyorkan yang diberikan dalam helaian data untuk susun atur PCB bagi menjamin hasil pematerian. Periksa semula penetapan pin untuk mengelakkan salah sambungan terminal tapak, pemancar dan pengumpul.
Semasa mereka bentuk litar penguatan audio, rujuk lengkung ciri statik dan lengkung lebar jalur gandaan arus daripada lembaran data. Nilaikan prestasi penguatan sebenar mengikut arus operasi pengumpul praktikal.
Untuk reka bentuk litar tolak-tarik pelengkap, pilih transistor PNP siri BC856-BC858 sebagai komponen yang sepadan.
Pastikan suhu penyimpanan dalam julat -65℃ hingga 150℃. Kawal suhu dan tempoh pematerian untuk mengelakkan kerosakan haba pada peranti.
5. Ringkasan Produk
BC848C ialah transistor isyarat kecil NPN tujuan umum dalam pakej SOT-23, yang menyokong kedua-dua fungsi penguatan isyarat dan pensuisan. Ia mempunyai voltan tahan yang mencukupi, peranti PNP pelengkap yang sepadan dan rintangan suhu yang baik. Transistor pelekap permukaan yang matang dan digunakan secara meluas ini sesuai untuk aplikasi penguatan audio dan pensuisan isyarat kecil dalam elektronik pengguna dan perkakasan kawalan perindustrian. Prestasi litar yang stabil boleh dicapai dengan menempah margin keselamatan voltan, mengesahkan pad PCB dan sambungan pin, dan menjalankan penalaan litar dengan merujuk kepada lengkung ciri peranti.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BC848C Ke Halaman Produk
Transistor Darlington NPN Slkor TIP122: Transistor Pensuisan Kuasa 100V 5A TO‑220
2026-11-04
1564
TIP122 ialah transistor kuasa NPN Darlington yang dikeluarkan oleh Slkor. Dilengkapi dengan pakej lubang melalui TO-220, ia memberikan penguatan arus DC yang tinggi dan keupayaan arus pengumpul yang besar. Direka untuk aplikasi penguatan tujuan umum dan pensuisan berkelajuan rendah, komponen yang mematuhi RoHS ini boleh diguna pakai untuk reka bentuk litar kuasa dalam peralatan perindustrian dan elektronik pengguna.
Imej Produk Transistor Pensuisan Kuasa Slkor TIP122
I. Parameter Produk Teras
Keadaan ujian: Suhu ambien pada 25℃
Voltan Asas Pengumpul: 100V
Voltan Pemungut-Pemancar: 100V
Voltan Asas Pemancar: 5.0V
Arus Pemungut Berterusan: 5.0A
Arus Pengumpul Puncak: 8.0A
Arus Asas: 120mA
Pelesapan kuasa: 65W pada suhu kes 25℃; 2.0W pada suhu ambien 25℃
Rintangan haba (Persimpangan-ke-Ambien): 62.5℃/W; Rintangan haba (Persimpangan-ke-Kes): 1.92℃/W
Julat suhu simpang operasi dan penyimpanan: -65℃ ~ +150℃
Keuntungan arus DC: minimum 1000 (Keadaan: VCE=3V, IC=0.5A, 3A)
Voltan pengekalan Pengumpul-Pemancar: 100V
Voltan tepu Pengumpul-Pemancar: maksimum 2.0V (IC=3A, IB=12mA); maksimum 4.0V (IC=5A, IB=20mA)
Voltan keadaan atas pemancar tapak: maksimum 2.5V
Arus pemotongan Pengumpul-Pemancar: maksimum 0.5mA
Arus pemotongan Pengumpul-Asas: maksimum 0.2mA
Arus pemotongan Pemancar-Asas: maksimum 2mA
Kapasitans output: maksimum 200pF
Masa hidup biasa: 0.4μS; Masa mati biasa: 1.2μS
Pakej: TO-220. Penetapan pin: B-Base, C-Collector, E-Emitter
II. Ciri Produk Teras
Transistor kuasa Darlington jenis NPN dengan gandaan arus DC minimum 1000. Output arus pengumpul yang besar boleh dicapai dengan arus tapak yang rendah.
Voltan undian 100V, arus pengumpul berterusan sehingga 5.0A dan arus pengumpul puncak sehingga 8.0A, sesuai untuk litar kuasa sederhana.
Pakej TO-220 membolehkan pemasangan heatsink yang mudah bagi meningkatkan kapasiti pengendalian kuasa. Peranti ini memenuhi keperluan pematuhan RoHS.
Parameter masa hidup dan mati yang ditakrifkan, dioptimumkan untuk litar pensuisan berkelajuan rendah.
Julat suhu simpang operasi dan penyimpanan yang luas, menyokong penyimpanan dan operasi dari -65℃ hingga +150℃.
Nilai voltan tepu yang ditentukan. Penurunan voltan di bawah status tepu hendaklah dipertimbangkan semasa reka bentuk litar.
III. Bidang Aplikasi Utama
Litar penguat kuasa tujuan umum untuk penguatan kuasa isyarat.
Pelbagai litar kawalan pensuisan berkelajuan rendah untuk kawalan hidup-mati beban.
Litar pemacu untuk geganti dan injap solenoid.
Litar pemanduan dan kawalan motor berskala kecil.
Unit kawalan kuasa untuk peralatan perindustrian dan perkakas rumah.
IV. Cadangan Reka Bentuk Kejuruteraan
Penurunan kuasa: Penarafan kuasa ditakrifkan secara berasingan untuk suhu bekas dan suhu ambien. Tanpa heatsink luaran, reka bentuk hendaklah mengikut penarafan 2.0W pada suhu ambien 25℃. Apabila heatsink dipasang, rujukan boleh dibuat kepada penarafan 65W di bawah keadaan suhu bekas. Penurunan kuasa hendaklah digunakan untuk suhu melebihi 25℃.
Margin voltan dan arus: Margin keselamatan yang mencukupi hendaklah dikhaskan untuk voltan operasi sebenar dan arus kerja berterusan. Jangan jalankan secara berterusan pada penarafan maksimum mutlak. Arus puncak hanya dibenarkan untuk keadaan denyut jangka pendek.
Pengurusan terma: Penyejuk haba yang sesuai disyorkan untuk keadaan kerja berkuasa tinggi dengan pakej TO-220. Kekalkan suhu simpang di bawah had atas 150℃.
Had kelajuan pensuisan: Peranti ini disasarkan untuk senario pensuisan berkelajuan rendah dan tidak sesuai untuk aplikasi pensuisan berkelajuan tinggi frekuensi tinggi.
Pertimbangan kebocoran potong: Ambil kira impak arus kebocoran potong pengumpul-pemancar dan arus kebocoran potong tapak pengumpul dalam reka bentuk litar.
Pengenalpastian pin: Sahkan urutan pin sebelum memateri. B bermaksud Tapak, C untuk Pengumpul dan E untuk Pemancar. Sambungan pin yang salah boleh menyebabkan kerosakan peranti.
V. Ringkasan Produk
TIP122 ialah transistor kuasa NPN Darlington dalam pakej TO-220. Ia mempunyai voltan tahan 100V dan arus berterusan 5A dengan gandaan DC yang tinggi, dan boleh memacu beban yang agak berat dengan arus pemacu asas yang kecil. Ia sesuai dengan litar penguatan tujuan umum dan litar pensuisan kuasa berkelajuan rendah. Rawatan haba dan penyahtaraan kuasa yang betul diperlukan dalam penggunaan praktikal. Ia tidak bertujuan untuk pensuisan frekuensi tinggi. Prestasi stabil jangka panjang boleh dicapai dengan mereka bentuk mengikut spesifikasi lembaran data dengan ketat.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
TIP122 Ke Halaman Produk
Slkor SL7824: Pengatur Linear Output Positif Tetap Tiga Terminal Output 24V 1A TO‑220
2026-11-03
1603
SL7824 ialah pengawal selia linear output positif tetap tiga terminal daripada siri SL7805-SL7824, ditempatkan dalam pakej TO-220 dengan voltan output tetap 24V dan arus output maksimum 1A. IC ini mengintegrasikan fungsi perlindungan berbilang peringkat termasuk penutupan beban haba, pengehad arus litar pintas dan perlindungan kawasan operasi selamat transistor output, dan mematuhi RoHS. Ia sesuai untuk aplikasi bekalan kuasa seperti pasca-penyesuaian bekalan kuasa pensuisan, mikropemproses dan papan utama. Pengurusan haba yang betul diperlukan untuk operasi jangka panjang yang boleh dipercayai.
Imej Produk Pengatur Linear Slkor SL7824
1. Parameter Produk Utama
1.1 Penilaian Maksimum Mutlak
Voltan input: maksimum 40V
Arus keluaran: maksimum 1A
Suhu persimpangan: maksimum 150℃
Julat suhu operasi: -20℃ ~ 150℃
Julat suhu penyimpanan: -55℃ ~ 150℃
Pelesapan kuasa: terhad secara dalaman; pelesapan kuasa sebenar yang boleh digunakan bergantung pada keadaan terma
1.2 Ciri-ciri Elektrik (Keadaan Ujian: TJ=25℃, VIN=33V, IOUT=0.5A)
Voltan output: minimum 23.04V, tipikal 24.0V, maksimum 24.96V; julat voltan output 22.80V-25.20V di bawah voltan input 27V-38V
Peraturan beban: maksimum 240mV merentasi julat beban penuh; maksimum 120mV untuk beban dari 0.25A-0.75A
Peraturan talian: maksimum 240mV dengan variasi voltan input
Arus senyap: maksimum 8.0mA
Perubahan arus senyap: maksimum 1.0mA dengan variasi voltan input; maksimum 0.5mA dengan variasi beban
Voltan hingar output: tipikal 170µV, frekuensi ujian 10Hz-100KHz
Pekali suhu voltan keluaran: tipikal -2.8mV/℃
Penolakan riak: tipikal 66dB, minimum 50dB pada 120Hz
Arus keluaran puncak: tipikal 1.8A
Arus litar pintas: tipikal 250mA pada voltan input 35V
Voltan putus: tipikal 2.0V
1.3 Pakej
Jenis pakej: Pakej lubang TO-220.
2. Ciri-ciri Produk Teras
Arus keluaran maksimum mencapai 1A untuk keperluan pengawalaturan voltan kuasa sederhana.
Output positif 24V tetap dengan julat voltan keluaran terkawal.
Perlindungan penutupan beban haba terlampau bersepadu; perlindungan diaktifkan apabila suhu peranti melebihi ambang selamat.
Arus litar pintas terbina dalam yang mengehadkan arus output pengapit semasa peristiwa litar pintas.
Perlindungan kawasan operasi selamat transistor output menghalang kerosakan peranti di luar keadaan operasi selamat.
Mematuhi RoHS untuk keperluan alam sekitar.
Prestasi penolakan riak yang baik untuk mengurangkan gangguan daripada riak input ke rel bekalan output.
3. Medan Aplikasi Utama
Pengatur linear berkecekapan tinggi berfungsi sebagai unit penukaran kuasa untuk peralatan akhir.
Peraturan sekunder pasca peringkat untuk bekalan kuasa pensuisan bagi meningkatkan kualiti voltan keluaran.
Litar bekalan kuasa untuk mikropemproses bagi menghasilkan voltan DC yang stabil.
Bekalan kuasa papan induk untuk cawangan kuasa 24V atas papan.
4. Cadangan Reka Bentuk Kejuruteraan
Penarafan maksimum mutlak hanya menentukan had tegasan. Operasi berterusan pada keadaan maksimum mutlak hendaklah dielakkan. Melebihi voltan undian maksimum menyebabkan kerosakan peranti kekal.
Arus keluaran boleh guna keadaan mantap dipengaruhi oleh voltan input, spesifikasi heatsink, panjang plumbum dan luas kuprum PCB. Keputusan ujian denyut tidak boleh digunakan secara langsung pada senario kerja berterusan. Heatsink adalah wajib untuk kes penggunaan berkuasa tinggi.
Voltan putus keluar biasa ialah 2.0V. Reka bentuk hendaklah menyimpan margin putus keluar melebihi 2.0V antara bekalan input dan output 24V untuk mengekalkan peraturan biasa.
Pengehadan arus litar pintas dilaksanakan, namun litar pintas berterusan akan menghasilkan haba yang berterusan. Selesaikan masalah kerosakan beban dengan segera semasa litar pintas dan bukannya mengekalkan status litar pintas.
Suhu simpang peranti tidak boleh melebihi 150℃. Nilaikan sepenuhnya penggunaan kuasa untuk reka bentuk terma. Pakej TO-220 hendaklah dilengkapi dengan heatsink yang betul untuk mengawal suhu bekas dan simpang.
Letakkan kapasitor input dan output seperti yang dinyatakan dalam helaian data untuk menjamin kestabilan gelung.
5. Ringkasan Produk
SL7824 ialah pengatur linear tiga terminal TO-220 dengan output positif tetap 24V dan arus output sehingga 1A. Ia mengintegrasikan penutupan haba, pengehadan arus litar pintas dan perlindungan lain serta memenuhi keperluan RoHS. Ia menyasarkan bekalan kuasa 24V kuasa sederhana untuk pasca-peraturan bekalan pensuisan, MCU dan aplikasi papan utama. Pengatur linear ini mempunyai voltan putus keluar yang agak besar, dan kapasiti beban sebenar sangat bergantung pada reka bentuk haba. Margin haba dan ruang kepala putus keluar hendaklah dipertimbangkan dengan teliti dalam penggunaan kejuruteraan. Elakkan operasi melebihi tekanan yang dinilai untuk memastikan kebolehpercayaan jangka panjang sistem bekalan kuasa.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SL7824 Ke Halaman Produk
Slkor SL7818: Pengatur Linear Output Positif 18V 1A dalam Pakej TO-220
2026-11-02
1748
SL7818 ialah pengatur linear output positif tetap tiga terminal yang dikeluarkan oleh Slkor dalam pakej TO-220. Ia memberikan output 18V tetap dengan arus output maksimum sehingga 1A. IC ini mengintegrasikan penutupan beban haba, pengehad arus litar pintas dan perlindungan SOA transistor output dan mematuhi keperluan RoHS. Voltan input operasinya adalah antara 21V hingga 33V. Output DC 18V yang stabil boleh dicapai dengan pelesapan haba yang mencukupi untuk aplikasi bekalan kuasa kuasa sederhana dan kecil.
Imej Produk Pengatur Linear Slkor SL7818
1. Parameter Produk Teras
Penilaian Maksimum Mutlak
Voltan masukan maksimum: 35V
Arus keluaran maksimum: 1A
Pelesapan kuasa: Terhad secara dalaman untuk pakej TO-220; pelesapan kuasa sebenar bergantung pada keadaan terma luaran
Suhu simpang maksimum: 150 ℃
Julat suhu operasi: -20℃ ~ 150℃
Julat suhu penyimpanan: -55℃ ~ 150℃
Ciri-ciri Elektrik (Keadaan ujian: suhu simpang pada 25℃)
Voltan output: Nilai tipikal 18.0V; julat voltan output 17.28V-18.72V di bawah arus output 5mA-1.0A; julat voltan output 17.10V-18.90V dengan voltan input 21V-33V dan arus output 5mA-1.0A
Peraturan beban: Maks. 180mV untuk arus keluaran 5mA-1.0A; maks. 90mV untuk arus keluaran 0.25A-0.75A
Peraturan talian: Max.180mV dalam voltan input 21V-33V
Arus senyap: Maks.8.0mA
Variasi arus senyap: Maks.1.0mA dengan voltan input 21.5V-33V; maks.0.5mA untuk arus output 5mA-1.0A
Voltan hingar output: Tipikal 110µV dalam frekuensi ujian 10Hz-100kHz
Penolakan riak: Tipikal 69dB pada 120Hz, voltan input 22V-32V
Arus output puncak biasa: 1.8A
Arus litar pintas biasa: 250mA di bawah voltan input 35V
Voltan putus biasa: 2.0V
Maklumat Pakej
Jenis pakej: Pakej lubang melalui 3 pin TO-220.
2. Ciri-ciri Produk Utama
Output terkawal positif 18V tetap dengan arus output maksimum 1A untuk permintaan bekalan kuasa DC kuasa sederhana dan kecil.
Perlindungan terbina dalam yang komprehensif: penutupan beban haba berlebihan diaktifkan apabila suhu simpang melebihi ambang; pengapit pengehad arus litar pintas mengeluarkan arus semasa peristiwa litar pintas; perlindungan SOA transistor output menghalang kerosakan peranti kuasa di luar keadaan operasi yang selamat.
Mematuhi RoHS untuk reka bentuk produk elektronik mesra alam.
Prestasi penolakan riak yang baik untuk melemahkan riak AC yang digandingkan dari bahagian input dengan hingar output yang boleh dikawal.
Pakej lubang TO-220 menyokong pemasangan sink haba luaran untuk meningkatkan kapasiti pelesapan kuasa sebenar dengan ketara.
3. Medan Aplikasi Utama
Litar pengatur linear berkecekapan tinggi yang menyediakan bekalan kuasa DC 18V yang stabil.
Pasca-peraturan sekunder untuk bekalan kuasa pensuisan bagi penapisan dan penstabilan voltan output bekalan kuasa mod suis.
Litar bekalan kuasa untuk mikropemproses dan peranti persisian yang memerlukan bekalan 18V yang stabil.
Modul kuasa terbina dalam pada papan utama untuk litar tempatan yang memerlukan input kuasa 18V.
4. Cadangan Reka Bentuk Kejuruteraan
Penarafan maksimum mutlak mewakili had tegasan atas sahaja. Operasi jangka panjang di bawah keadaan penarafan maksimum mutlak adalah dilarang. Melebihi penarafan ini akan mengakibatkan kerosakan peranti kekal.
Arus keluaran keadaan mantap yang praktikal dipengaruhi oleh voltan input, spesifikasi sink haba, panjang plumbum dan luas pad kuprum PCB. Pemasangan sink haba yang betul adalah wajib untuk senario arus tinggi bagi mengawal suhu simpang.
Kapasitor sisi input dan sisi output disyorkan untuk meningkatkan tindak balas sementara dan menyekat ayunan teruja kendiri.
Voltan putus-putus biasa ialah 2.0V. Untuk pengawalaturan biasa, voltan input hendaklah melebihi voltan output sekurang-kurangnya 2.0V.
Julat voltan input operasi yang sah ialah 21V-33V. Voltan input tidak boleh melebihi penarafan maksimum mutlak 35V untuk mengelakkan kerosakan cip yang disebabkan oleh voltan berlebihan.
Perlindungan litar pintas berfungsi sebagai mekanisme perlindungan kerosakan. Litar pintas output jangka panjang yang berterusan adalah dilarang, kerana tekanan litar pintas yang berterusan akan memendekkan hayat perkhidmatan peranti.
Susun atur PCB dan pematerian hendaklah mengikut dimensi mekanikal TO-220. Simpan ruang pelekap untuk sink haba dan sahkan penetapan pin untuk mengelakkan kerosakan peranti daripada salah pendawaian.
5. Ringkasan Produk
SL7818 ialah pengatur linear tetap-positif 18V tiga terminal dalam pakej TO-220, menawarkan kapasiti output 1A serta perlindungan berbilang peringkat untuk kekangan suhu lampau, litar pintas dan kawasan operasi selamat. Ia menyasarkan peralatan kuasa sederhana dan kecil yang memerlukan bekalan DC 18V, digunakan secara meluas untuk pengawalaturan pasca bekalan kuasa pensuisan, pemakanan kuasa mikropemproses dan gelung kuasa tempatan pada papan utama. Dalam projek kejuruteraan praktikal, reka bentuk haba yang mencukupi hendaklah dilaksanakan, keperluan putus input-output dipenuhi, voltan input dihadkan dengan ketat dan kapasitor periferi yang sesuai dikonfigurasikan untuk operasi peranti yang stabil dan boleh dipercayai jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SL7818 Ke Halaman Produk
Pengatur Linear Slkor SL7815: Pengatur Voltan Output Positif Tetap Output 15V 1A TO‑220
2026-10-30
2092
SL7815 ialah pengatur linear output positif tetap yang dimiliki oleh siri SL7805-SL7824. Ia dibungkus dalam TO-220 dengan arus output maksimum 1 A dan output DC 15 V tetap. Peranti ini menyepadukan penutupan beban haba, pengehad arus litar pintas dan perlindungan SOA transistor output. Ia memberikan prestasi penolakan riak untuk aplikasi seperti pasca-peraturan untuk bekalan kuasa pensuisan, bekalan kuasa mikropemproses dan litar kuasa papan induk. Komponen ini mematuhi RoHS.
Pengatur Linear Slkor SL7815 oleh Imej Produk Sakor
1. Parameter Produk Teras
Jenis Pakej: TO-220
Voltan Keluaran: 15 V
Arus Output Maksimum: 1 A
Julat Voltan Input: 17.5 V-30 V
Voltan Putus Asas Biasa: 2.0 V
Arus Diam Maksimum: 8.0 mA
Arus Output Litar Pintas Lazim: 250 mA
Penilaian Suhu Persimpangan Maksimum: 150 ℃
Julat Suhu Operasi: -20 ℃ ~ 150 ℃
Julat Suhu Penyimpanan: -55 ℃ ~ 150 ℃
Peraturan Beban Maksimum Voltan Output: 150 mV
Peraturan Talian Maksimum Voltan Output: 150 mV
Pematuhan RoHS: Ya
2. Ciri-ciri Produk Utama
Output tetap 15 V. Siri produk ini juga merangkumi pelbagai tahap output tetap standard antara 5 V hingga 24 V.
Arus keluaran maksimum mencapai 1 A untuk memenuhi keperluan bekalan kuasa DC kuasa sederhana dan rendah.
Perlindungan penutupan beban lampau terma terbina dalam diaktifkan apabila suhu simpang melebihi ambang untuk mencegah kerosakan terma.
Fungsi pengehad arus litar pintas bersepadu mengehadkan arus output di bawah keadaan litar pintas dan mengurangkan risiko keletihan.
Perlindungan kawasan operasi selamat (SOA) transistor output menghalang kerosakan apabila transistor output berfungsi melebihi keadaan selamat.
Keupayaan penolakan riak yang baik menyekat gangguan riak AC daripada input kuasa.
Mematuhi RoHS untuk produk elektronik yang memerlukan pensijilan alam sekitar.
3. Medan Aplikasi Utama
Bekalan kuasa terkawal linear berkecekapan tinggi untuk output 15 V DC yang stabil.
Pasca-peraturan untuk bekalan kuasa pensuisan bagi meningkatkan kualiti voltan keluaran.
Litar bekalan kuasa untuk mikropemproses dan peranti persisiannya.
Bekalan kuasa terbina dalam untuk papan induk komputer dan papan kawalan perindustrian.
Litar bekalan kuasa dalaman 15 V bagi pelbagai peralatan dan instrumen perindustrian.
4. Cadangan Reka Bentuk Kejuruteraan
Peranti ini mempunyai voltan putus. Untuk menjamin ketepatan peraturan, voltan input hendaklah sekurang-kurangnya 2.0 V lebih tinggi daripada voltan output. Voltan input tidak boleh melebihi kadaran maksimum yang ditentukan.
Pelesapan kuasa berlaku semasa operasi. Pendingin haba yang betul mesti dipasang untuk pakej TO-220 mengikut penggunaan kuasa sebenar. Arus keluaran tersedia yang berterusan sangat bergantung pada keadaan pelesapan haba.
Kapasitor dengan kapasitans yang disyorkan hendaklah dipasang pada terminal input dan output untuk meningkatkan tindak balas sementara dan menyekat ayunan. Rujuk nilai yang dicadangkan dalam lembaran data.
Perlindungan litar pintas tersedia, namun operasi litar pintas jangka panjang yang berterusan adalah dilarang kerana ia mempercepatkan penuaan komponen.
Suhu ambien dan simpang hendaklah kekal dalam julat yang dinilai. Penyahterapan diperlukan untuk keadaan kerja suhu tinggi.
Pastikan jejak gelung input dan gelung output sesingkat mungkin dalam susun atur PCB untuk meminimumkan kesan rintangan plumbum pada prestasi peraturan.
5. Ringkasan Produk
SL7815 ialah pengatur linear positif tetap kelas 1-A dengan output 15 V dalam pakej TO-220. Ia mempunyai perlindungan atas cip yang komprehensif, voltan output yang stabil dan litar periferi mudah. Ia merupakan komponen yang digunakan secara meluas untuk penyelesaian bekalan kuasa linear 15 V tradisional. Ia sesuai untuk pasca-penyesuaian bekalan kuasa pensuisan, sistem mikropemproses dan papan kawalan perindustrian. Dalam amalan kejuruteraan praktikal, reka bentuk terma yang betul dan keadaan putus input-ke-output yang sah adalah penting untuk mencapai prestasi peranti sepenuhnya.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SL7815 Ke Halaman Produk
Slkor SL7812: Pengatur Linear Positif Tetap Tiga Terminal Pakej 12V 1A TO‑220
2026-10-29
2391
SL7812 ialah pengatur linear positif tetap tiga terminal dalam pakej TO-220 yang dikeluarkan oleh Slkor. Ia memberikan voltan keluaran tetap 12V dengan arus keluaran berterusan maksimum 1A. Perlindungan terbina dalam termasuk penutupan beban haba, pengehadan arus litar pintas dan perlindungan SOA transistor keluaran. Memandangkan ia mematuhi RoHS, ia sesuai dengan aplikasi bekalan kuasa kuasa rendah hingga sederhana 12V seperti pasca-peraturan untuk bekalan kuasa pensuisan, bekalan kuasa mikropemproses dan bekalan kuasa papan utama. Artikel ini meringkaskan parameter utama, ciri teras, senario aplikasi dan cadangan kejuruteraan untuk pemilihan komponen dan reka bentuk perkakasan.
Imej Produk Pengatur Linear Slkor SL7812
I. Parameter Produk Teras
Penilaian Maksimum Mutlak
Voltan Input: 35V
Keluaran Semasa: 1A
Pelesapan Kuasa: Terhad secara dalaman untuk pakej TO-220
Suhu Persimpangan: 150℃
Julat Suhu Operasi: -20℃ ~ 150℃
Julat Suhu Penyimpanan: -55℃ ~ 150℃
Ciri-ciri Elektrik Utama (Diuji pada suhu simpang 25℃)
Voltan Output: Nilai tipikal 12.0V, antara 11.52V-12.48V di bawah beban 5mA-1.0A; antara 11.40V-12.60V dengan voltan input 14.5V-27V dan beban 5mA-1.0A
Keupayaan arus output: Output berterusan sehingga 1A; arus output puncak tipikal 1.8A; arus litar pintas tipikal 250mA
Arus Diam: Nilai maksimum 8.0mA. Arus diam berubah sedikit dengan voltan input dan beban output.
Voltan Bunyi Output: Nilai tipikal 75μV dalam julat frekuensi ujian 10Hz-100KHz
Penolakan Riak: Nilai tipikal 72dB pada keadaan ujian 120Hz
Voltan Putus: Nilai tipikal 2.0V
Pakej: TO-220
Pematuhan Alam Sekitar: Patuh RoHS
Nota: Arus keluaran keadaan mantap yang boleh digunakan bergantung pada voltan input, konfigurasi sink haba, panjang plumbum pakej dan susun atur corak kuprum PCB. Data elektrik diperoleh di bawah keadaan ujian denyut.
II. Ciri Produk Teras
Arus output mencapai 1A, memenuhi kebanyakan keperluan bekalan kuasa DC kuasa rendah hingga sederhana 12V.
Output positif 12V tetap dengan ketepatan output yang stabil. Sisihan voltan yang disebabkan oleh beban dan variasi voltan input kekal dalam julat yang boleh dikawal.
Pelbagai fungsi perlindungan pada cip termasuk penutupan beban haba, pengehad arus litar pintas dan perlindungan SOA transistor output untuk mengurangkan risiko kerosakan peranti di bawah keadaan luar biasa.
Pakej TO-220 membolehkan pemasangan heatsink terus untuk meningkatkan kapasiti pelesapan kuasa keseluruhan.
Prestasi penolakan riak yang baik menyekat gangguan AC dari sisi input dan memberikan output DC 12V yang bersih dan stabil.
Mematuhi RoHS untuk memenuhi keperluan alam sekitar untuk produk perindustrian dan elektronik pengguna.
III. Bidang Aplikasi Utama
Litar pengawal selia linear berkecekapan tinggi 12V bertindak sebagai unit pengawal selia bebas untuk output kuasa DC 12V yang stabil.
Pasca-peraturan untuk bekalan kuasa pensuisan bagi menjalankan penapisan dan penstabilan sekunder serta meningkatkan kualiti voltan keluaran.
Bekalan kuasa untuk mikropemproses dan papan kawalan, menyediakan kuasa 12V untuk MCU dan unit kawalan.
Litar bekalan kuasa 12V untuk papan utama dan pelbagai papan tambahan berfungsi.
IV. Cadangan Reka Bentuk Kejuruteraan
Penarafan maksimum mutlak mewakili had tekanan sahaja. Operasi sementara atau berterusan di luar penarafan ini akan menyebabkan kerosakan peranti kekal.
Arus keluaran keadaan mantap sebenar dikekang oleh voltan pembezaan input-ke-output, keadaan pelesapan haba dan susun atur kuprum PCB. Penyerap haba yang sepadan dengan betul diperlukan di bawah keadaan pelesapan kuasa tinggi untuk memastikan suhu simpang berada dalam julat yang dibenarkan.
Ikut cadangan helaian data: letakkan kapasitor 0.33μF pada terminal input dan kapasitor 0.1μF pada terminal output untuk meningkatkan kestabilan litar dan prestasi tindak balas sementara.
Simpan ruang yang mencukupi antara voltan input dan output. Voltan putus-putus biasa ialah 2.0V. Voltan input hendaklah melebihi jumlah voltan output dan voltan putus-putus untuk prestasi pengawalaturan biasa.
Suhu membawa hanyutan kepada voltan keluaran, arus diam dan voltan putus. Margin reka bentuk yang mencukupi harus dikhaskan untuk senario suhu tinggi dan beban berat.
Litar pintas mencetuskan perlindungan had arus, namun operasi litar pintas jangka panjang adalah dilarang. Suhu tinggi yang berterusan akan menjejaskan kebolehpercayaan peranti.
Optimumkan kawasan kuprum terma untuk susun atur PCB TO-220 dan laksanakan penebat yang betul untuk lubang pelekap bagi mengelakkan risiko litar pintas.
V. Ringkasan Produk
SL7812 ialah pengatur linear output tetap tiga terminal TO-220 yang memberikan 12V dengan arus output maksimum 1A. Litar perlindungan lengkap bersepadu dan prestasi penolakan riak yang menggalakkan menjadikannya sesuai untuk bekalan kuasa kuasa rendah hingga sederhana 12V dalam elektronik perindustrian dan pengguna. Semasa reka bentuk perkakasan, perhatian yang mencukupi hendaklah diberikan kepada reka bentuk terma, ruang kepala input-output dan konfigurasi kapasitor periferi. Keadaan operasi yang melebihi penarafan tegasan maksimum mutlak mesti dielakkan untuk menjamin kestabilan jangka panjang sistem bekalan kuasa.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SL7812 Ke Halaman Produk
Slkor SL7805: Pengatur Linear Voltan Positif 5‑V 1A dalam Pakej TO‑220
2026-10-28
2337
SL7805 ialah pengatur linear positif tiga terminal dalam pakej TO-220 yang dikeluarkan oleh Slkor. Ia memberikan output tetap 5V dengan arus output berterusan maksimum 1A dan arus output puncak sehingga 1.8A. Fungsi perlindungan bersepadu termasuk penutupan beban lampau haba, pengehad arus litar pintas dan perlindungan kawasan operasi selamat transistor output. Komponen ini mematuhi RoHS. Ia digunakan secara meluas untuk pengawalaturan pasca bekalan kuasa pensuisan dan litar bekalan kuasa mikropemproses. Suhu simpang operasi adalah antara -20℃ hingga 150℃, dan suhu penyimpanan adalah antara -55℃ hingga 150℃, sesuai untuk litar elektronik pengguna dan perindustrian.
Imej Produk Pengatur Linear Slkor SL7805
I. Parameter Produk Teras
Spesifikasi output: Voltan output 5V tetap; arus output berterusan maksimum 1A; arus output puncak 1.8A; voltan putus keluar tipikal 2.0V. Anjakan voltan output kecil berlaku dengan perubahan beban, voltan input dan suhu simpang.
Voltan input: Voltan input maksimum 35V.
Keadaan suhu: Suhu simpang operasi dari -20℃ hingga 150℃; suhu penyimpanan dari -55℃ hingga 150℃.
Pelesapan kuasa: Pelesapan kuasa adalah terhad secara dalaman. Pelesapan kuasa sebenar yang dibenarkan bergantung pada heatsink, corak tembaga PCB dan panjang plumbum.
Parameter perlindungan tipikal: Arus keluaran litar pintas tipikal 250mA.
Arus diam: Arus diam maksimum 8.0mA.
Bunyi dan riak: Mempunyai keupayaan penolakan riak; voltan hingar keluaran biasa ialah 40μV.
Pakej: Pakej TO-220, patuh RoHS.
II. Ciri-ciri Produk Utama
Output DC 5V tetap. Sisihan voltan output dikekalkan dalam had helaian data untuk memenuhi keperluan bagi kebanyakan litar berkuasa 5V.
Output berterusan maksimum 1A dan output puncak 1.8A, sesuai untuk beban kuasa sederhana dan kecil.
Pelbagai perlindungan perkakasan terbina dalam: penutupan beban lampau terma, pengehad arus litar pintas dan perlindungan kawasan operasi selamat transistor output, mengurangkan risiko kerosakan peranti di bawah keadaan luar biasa.
Mematuhi RoHS, mematuhi spesifikasi bahan untuk pelbagai produk elektronik.
Prestasi penolakan riak menyekat riak AC dari sisi input dan meningkatkan kualiti output DC.
Struktur mekanikal TO-220 menyokong pemasangan heatsink luaran untuk pelesapan haba di bawah keadaan kuasa tinggi.
III. Bidang Aplikasi Utama
Litar pengawal selia linear berkecekapan tinggi berfungsi sebagai unit pengawal selia bebas untuk membekalkan kuasa DC 5V yang stabil.
Peraturan pasca-peringkat untuk menukar bekalan kuasa bagi menapis dan menstabilkan output penukar dengan lebih lanjut.
Litar bekalan kuasa 5-V untuk mikropemproses, MCU dan cip kawalan lain.
Bekalan kuasa 5-V untuk papan induk dan pelbagai papan litar.
IV. Cadangan Reka Bentuk Kejuruteraan
Penarafan maksimum mutlak hanyalah had tekanan. Operasi berterusan melebihi had ini akan menyebabkan kerosakan peranti kekal.
Arus keluaran boleh guna keadaan mantap sebenar tidak ditetapkan pada 1A. Ia dipengaruhi oleh voltan input, pemilihan heatsink, panjang plumbum dan luas kuprum PCB. Penyelesaian terma yang sesuai mesti diguna pakai untuk operasi berkuasa tinggi.
Data ciri elektrik diukur di bawah keadaan ujian denyut dengan suhu simpang awal ditetapkan pada 25℃. Variasi suhu operasi berterusan akan mengubah suai voltan keluaran, voltan putus dan arus pegun. Margin reka bentuk yang mencukupi harus dikhaskan.
Kapasitor input dan output disyorkan untuk meningkatkan tindak balas sementara, mengurangkan hingar output dan meningkatkan kestabilan sistem.
Reka bentuk terma perlu ditekankan. Suhu kes yang lebih tinggi mengurangkan pelesapan kuasa yang dibenarkan. Penyejuk haba yang lebih besar atau arus beban yang dikurangkan diperlukan untuk persekitaran suhu tinggi.
Litar pintas mencetuskan perlindungan had arus, namun operasi litar pintas jangka panjang hendaklah dielakkan untuk mengelakkan pemanasan melampau yang berterusan.
V. Ringkasan Produk
SL7805 ialah pengatur linear positif tiga terminal 5-V dalam pakej TO-220, menawarkan output sehingga 1A dan perlindungan terbina dalam yang komprehensif. Pakej TO-220nya memudahkan pemasangan heatsink. Peranti ini berfungsi dengan baik untuk pengawalaturan linear 5-V dalam papan litar pengguna dan perindustrian dan boleh digunakan untuk pasca-pengaturan selepas penukar pensuisan. Dalam kejuruteraan praktikal, keadaan terma mesti dinilai sepenuhnya. Margin reka bentuk yang mencukupi dengan mengambil kira suhu dan beban operasi hendaklah dikhaskan untuk mengelakkan melebihi had peranti dan memastikan operasi peralatan yang boleh dipercayai dalam jangka masa panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SL7805 Ke Halaman Produk
Transistor NPN Slkor BCP56-16: Transistor Kuasa Pemacu Audio 80V 1A SOT‑223
2026-10-27
2469
BCP56-16 ialah transistor bipolar NPN yang dikeluarkan oleh Slkor dalam pakej SOT-223. Ia mempunyai keupayaan arus pengumpul yang tinggi dan voltan tepu yang rendah, dengan gandaan arus DC antara 100 hingga 250. Ia digunakan secara meluas untuk pemacu audio dan litar peringkat output. Suhu penyimpanannya adalah antara -65℃ hingga 150℃, sesuai untuk pelbagai aplikasi pensuisan dan penguatan kuasa sederhana dan rendah.
Imej Produk Transistor NPN Slkor BCP56-16
1. Parameter Produk Teras
Voltan kerosakan asas pengumpul: 100V
Voltan kerosakan pengumpul-pemancar: 80V
Voltan kerosakan asas pemancar: 5V
Arus pengumpul berterusan: 1A
Pelesapan kuasa pengumpul: 1.5W
Arus pemotongan pengumpul: Maks. 100nA di bawah keadaan ujian Vcb=30V
Keuntungan arus DC: 100-250 di bawah keadaan ujian Vce=2V, Ic=150mA
Voltan tepu pengumpul-pemancar: Maks. 0.5V di bawah keadaan ujian Ic=500mA, Ib=50mA
Frekuensi peralihan: Min. 100MHz
Julat suhu penyimpanan: -65℃ ~ +150℃
Jenis pakej: SOT-223
2. Ciri-ciri Produk Utama
Ia menyokong arus pengumpul berterusan sehingga 1A untuk memenuhi keperluan output arus litar kuasa sederhana dan rendah.
Voltan tepu pengumpul-pemancar rendah mengurangkan kehilangan kuasa di bawah status hidup.
Gain arus DC julat luas yang digredkan dari 100 hingga 250 memberikan prestasi penguatan yang stabil.
Jenis PNP pelengkap BCP51~BCP53 tersedia untuk reka bentuk litar simetri seperti topologi tolak-tarik.
Pakej SOT-223 menyediakan prestasi pelesapan haba yang baik untuk susun atur PCB dengan ketumpatan kuasa yang agak tinggi.
Frekuensi peralihan minimum mencapai 100 MHz untuk menyokong pemprosesan isyarat frekuensi sederhana dan tinggi.
3. Medan Aplikasi Utama
Litar pemacu audio dan litar peringkat output audio.
Litar penguatan isyarat kuasa sederhana dan rendah tujuan umum.
Litar kawalan suis kuasa sederhana dan rendah.
Litar output tolak-tarik yang memerlukan gandingan transistor PNP pelengkap.
4. Cadangan untuk Reka Bentuk Kejuruteraan
Jangan melebihi voltan, arus dan pelesapan kuasa maksimum peranti dalam litar praktikal untuk mengelakkan kerosakan kekal peranti.
Pakej SOT-223 menghilangkan haba melalui kerajang kuprum PCB. Kawasan kuprum yang mencukupi hendaklah dikhaskan dalam susun atur untuk memastikan suhu simpang berada dalam had selamat.
Arus potong pengumpul meningkat dengan ketara dengan peningkatan suhu ambien. Nilaikan impak arus bocor pada keseluruhan litar di bawah keadaan kerja suhu tinggi.
Transistor PNP siri BCP51-BCP53 boleh dipilih sebagai peranti pasangan pelengkap untuk reka bentuk litar tolak-tarik.
Pilih gred gandaan DC yang betul mengikut arus operasi praktikal untuk reka bentuk litar penguat bagi menjamin titik operasi yang stabil.
5. Ringkasan Produk
BCP56-16 ialah transistor kuasa NPN yang ditempatkan dalam pakej SOT-223, yang menampilkan voltan tahan pengumpul-pemancar 80V, arus pengumpul berterusan 1A dan pelesapan kuasa 1.5W. Ia mempunyai voltan tepu rendah dan gandaan arus tinggi dengan peranti PNP pelengkap yang sepadan. Komponen ini menyasarkan output pemacu audio serta senario penguatan pensuisan kuasa sederhana dan rendah. Dengan reka bentuk haba PCB yang betul, peranti ini boleh beroperasi dengan andal dalam litar elektronik pengguna dan perindustrian.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BCP56-16 Ke Halaman Produk
Slkor Micro SM4007PLA7: Diod Penerus Plastik Tujuan Umum 1000V Tahan Voltan 1A SOD‑123FL
2026-10-26
2444
SM4007PLA7 ialah diod penerus plastik tujuan umum voltan songsang tertinggi dalam siri Slkor Micro SM400xPL dengan pakej SOD-123FL. Parameter penarafannya dikalibrasi di bawah suhu ambien 25℃. Ia mempunyai voltan tahan songsang 1000V dan arus terbetul ke hadapan purata 1.0A, dengan arus kebocoran songsang yang rendah dan rintangan arus lonjakan ke hadapan yang tinggi. Ia menyokong pematerian suhu tinggi dan mempunyai kebolehsuaian suhu yang luas, sesuai untuk litar kuasa sederhana rendah untuk penerusan voltan tinggi, perlindungan dan pergerakan bebas.
Imej Produk Diod Penerus Berkapsul Plastik Slkor General SM4007PLA7
I. Parameter Produk Teras
Voltan terbalik puncak berulang maksimum: 1000V
Voltan RMS maksimum: 700V
Voltan penyekat DC: 1000V
Purata maksimum arus diperbetulkan ke hadapan: 1.0A di bawah panjang plumbum 9.5 mm dan suhu ambien 75℃
Arus lonjakan hadapan puncak: 30.0A di bawah keadaan ujian 8.3 ms gelombang sinus separuh tunggal
Voltan hadapan serta-merta maksimum: 1.1V pada arus operasi 1.0A
Arus songsang DC: maksimum 5.0 μA pada 25℃, maksimum 50.0 μA pada 100℃
Masa pemulihan terbalik biasa: 30.0 μs
Kapasitans simpang tipikal: 15.0 pF
Rintangan haba: simpang-ke-ambien 50.0℃/W, simpang-ke-plumbum 25.0℃/W
Parameter suhu: suhu ambien operasi maksimum 150℃; julat suhu simpang dan penyimpanan -50℃ ~ +175℃
Spesifikasi pakej dan mekanikal: Pakej plastik acuan SOD-123FL; petunjuk paksi bersalut; hujung jalur warna ialah katod; kedudukan pemasangan tanpa had; berat unit tunggal 0.3 gram.
II. Ciri Produk Teras
Pakej plastik mematuhi gred mudah terbakar UL 94V-0 dan menggunakan pembinaan plastik acuan bebas lompang.
Arus kebocoran songsang yang rendah mengurangkan penggunaan kuasa statik litar.
Keupayaan tinggi untuk menahan arus lonjakan ke hadapan bagi menahan impuls arus besar masa pendek.
Mampu melakukan pematerian suhu tinggi 250℃ / 10 saat di bawah keadaan ujian panjang plumbum 9.5 mm dan tegangan 2.3 kg.
Terminal memenuhi keperluan kebolehpaterian standard tanpa sekatan pada sudut pemasangan semasa pemasangan.
Julat suhu simpang dan penyimpanan yang luas untuk menyesuaikan keadaan kerja suhu tinggi-rendah.
III. Bidang Aplikasi Utama
Litar penerus pada bahagian voltan tinggi atau bahagian sekunder bekalan kuasa pensuisan dan penyesuai kuasa.
Litar perlindungan anti-sambungan terbalik untuk elektronik pengguna dan perkakas rumah kecil.
Litar bebas dan pengapit voltan untuk papan kawalan perindustrian mini dan gegelung geganti.
Gelung penerus voltan tinggi separuh gelombang untuk pengecas dan peranti berkuasa bateri.
Senario rektifikasi voltan tinggi dan penindasan lonjakan tujuan umum untuk instrumen dan peralatan keselamatan.
IV. Cadangan untuk Reka Bentuk dan Aplikasi Kejuruteraan
Parameter yang dinilai diukur pada 25℃. Nyahcas arus hadapan purata apabila suhu ambien sebenar meningkat, dan pilih komponen yang merujuk kepada lengkung nyahcas dalam helaian data.
Arus lonjakan 30.0A diukur di bawah keadaan gelombang sinus separuh tunggal 8.3 ms. Jangan gunakan parameter had secara langsung di bawah keadaan kerja impuls berat yang kerap dan kekalkan margin reka bentuk yang mencukupi.
Arus kebocoran songsang meningkat dengan ketara dengan peningkatan suhu. Nilaikan penggunaan kuasa yang disebabkan oleh arus kebocoran untuk aplikasi suhu tinggi.
Kawal suhu, tempoh dan tegangan plumbum pematerian dengan ketat untuk mengelakkan kerosakan fizikal pada peranti.
Bezakan kekutuban dalam pemasangan. Hujung jalur warna badan komponen adalah katod untuk mengelakkan kegagalan peranti yang disebabkan oleh kekutuban terbalik.
Rujuk parameter rintangan haba simpang-ke-plumbum dalam susun atur PCB, dan reka bentuk kawasan kerajang kuprum dengan betul untuk meningkatkan prestasi pelesapan haba.
Masa pemulihan songsang dan kapasitans simpang adalah nilai ujian biasa. Pengesahan prototaip praktikal hendaklah dijalankan untuk litar frekuensi tinggi.
V. Ringkasan Produk
SM4007PL+A7 ialah diod penerus tujuan umum voltan tinggi dalam pakej SOD-123FL dengan voltan tahan terbalik 1000V dan arus hadapan purata undian 1.0A. Dengan pakej kalis api, rintangan lonjakan dan julat suhu operasi yang luas, ia digunakan terutamanya untuk litar kuasa sederhana rendah yang memerlukan voltan tahan terbalik yang tinggi, seperti perlindungan rektifikasi, freewheeling dan pengapit, yang digunakan secara meluas dalam elektronik pengguna dan peralatan perindustrian mini. Dalam amalan kejuruteraan, reka bentuk penyahtaraan arus dan haba hendaklah disiapkan mengikut suhu operasi untuk menjamin kebolehpercayaan operasi jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
SM4007PLA7 Ke Halaman Produk
Transistor NPN Slkor BC847B: Transistor Pensuisan & Penguatan Isyarat Tujuan Umum 45V 0.1A SOT‑23
2026-10-24
2467
BC847B ialah transistor satah epitaksi silikon NPN dalam pakej pemasangan permukaan SOT-23. Ia memberikan penguatan arus sederhana untuk litar pensuisan dan penguatan audio. Dengan julat suhu operasi yang luas dan saiz pakej yang padat, ia sesuai dengan produk elektronik mini untuk pemprosesan isyarat. Dokumen ini meringkaskan parameter utama, ciri teras, senario aplikasi dan cadangan kejuruteraan untuk menyokong pemilihan komponen dan reka bentuk litar.
Imej produk transistor pensuisan dan penguat isyarat kegunaan umum Slkor BC847B
1. Parameter Produk Teras
Pakej: SOT-23
Voltan kerosakan Pengumpul-Pemancar: 45V
Voltan kerosakan Pengumpul-Asas: 50V
Voltan kerosakan Pemancar-Asas: 6V
Arus pengumpul berterusan: 100mA
Arus pengumpul puncak: 200mA
Jumlah pelesapan kuasa: 300mW
Suhu simpang maksimum: 150 ℃
Julat suhu penyimpanan: -65℃ ~ +150℃
Gandaan arus DC Kumpulan B: minimum 200, maksimum 450
Frekuensi peralihan biasa: 300MHz
2. Ciri-ciri Produk Teras
Pakej pemasangan permukaan SOT-23 menjimatkan ruang PCB dan menyokong pemasangan SMT automatik.
Penguatan arus DC yang stabil bagi kumpulan B untuk penguatan isyarat kecil.
Menyokong kedua-dua mod pensuisan dan mod penguatan audio.
PNP pelengkap yang sepadan jenis BC857B tersedia untuk reka bentuk litar tolak-tarik.
Frekuensi peralihan yang tinggi untuk mengendalikan pemprosesan isyarat kecil frekuensi sederhana-tinggi.
Arus kebocoran rendah untuk prestasi penggunaan kuasa statik yang baik.
3. Julat Aplikasi Utama
Litar penguatan isyarat audio
Litar kawalan pensuisan isyarat tujuan umum
Pengkondisian isyarat untuk elektronik mudah alih padat
Unit pemprosesan isyarat tujuan umum dalam elektronik pengguna
Litar penguat tolak-tarik dengan transistor PNP pelengkap
4. Cadangan Reka Bentuk Kejuruteraan
Dalam litar praktikal, arus operasi berterusan tidak boleh melebihi 100mA, dan arus transien puncak tidak boleh melebihi 200mA untuk mengelakkan kerosakan peranti.
Penyingkiran kuasa diperlukan dalam reka bentuk litar. Pelesapan kuasa sebenar hendaklah kekal di bawah 300mW yang dinilai, dan selanjutnya penyingkiran kuasa di bawah keadaan suhu tinggi.
Perhatikan penetapan pin: Pin SOT-23 adalah tapak, pemancar dan pengumpul. Elakkan sambungan pin yang salah semasa susun atur dan pematerian.
Pelbagai gred gandaan termasuk A/B/C tersedia. Sahkan gred sebelum pemilihan. Kumpulan B menyediakan gandaan sederhana. Pilih gred yang betul mengikut keperluan amplifikasi.
Untuk litar penguat tolak-tarik, gunakan BC857B pelengkap untuk pemasangan peranti.
Suhu penyimpanan adalah antara -65℃ hingga +150℃. Kawal suhu dan tempoh pematerian untuk mengelakkan kerosakan haba.
5. Ringkasan Produk
BC847B ialah transistor isyarat kecil NPN tujuan umum dalam pakej SOT-23, dengan voltan kerosakan 45V dan arus undian 100mA. Kumpulan B menawarkan gandaan arus DC dari 200 hingga 450. Ia berfungsi untuk kedua-dua aplikasi pensuisan dan penguatan audio. Faktor bentuk padatnya menyokong pengeluaran SMT besar-besaran dan rakan sejawat PNP pelengkap ditawarkan. Digunakan secara meluas untuk pemprosesan isyarat kecil dalam elektronik pengguna. Penyahtarafan arus dan kuasa yang betul, pemilihan gred gandaan yang betul dan sambungan pin yang betul diperlukan untuk menjamin prestasi litar yang stabil jangka panjang.
Mengenai Slkor:
Slkor mempunyai pejabat penyelidikan dan pembangunan di Busan, Korea Selatan, Beijing, China dan Suzhou, China. Kebanyakan pembuatan wafer dan pembungkusan dan ujian dijalankan di China. Syarikat itu menggaji dan bekerjasama dengan individu dan organisasi di seluruh dunia, dengan makmal untuk prestasi produk dan ujian kebolehpercayaan dan gudang pusat yang terletak di ibu pejabatnya di Shenzhen. Slkor telah memfailkan lebih seratus paten ciptaan, menawarkan lebih daripada 2,000 model produk, dan memberi perkhidmatan kepada lebih sepuluh ribu pelanggan di seluruh dunia. Produknya dieksport ke negara dan wilayah termasuk Eropah, Amerika, Asia Tenggara dan Timur Tengah, menjadikannya salah satu syarikat semikonduktor yang berkembang pesat dalam beberapa tahun kebelakangan ini. Dengan sistem pengurusan yang mantap dan aliran kerja yang diperkemas, Slkor telah dengan pantas meningkatkan kesedaran jenama dan reputasi "SLKOR" jenama melalui kualiti cemerlang dan perkhidmatan standardnya. Rangkaian produknya termasuk tiga siri utama: diods, transistor dan peranti kuasa, dengan pengenalan produk baharu baru-baru ini seperti elemen Hall dan peranti analog, mengembangkan kehadirannya dalam penderia, mikropengawal Risc-v dan kategori produk lain.
BC847B Ke Halaman Produk




粤公网安备44030002007346号
