ما هو منشأة تجميع واختبار أشباه الموصلات? تُعدّ مرافق تجميع واختبار أشباه الموصلات عنصرًا أساسيًا في منظومة تصنيع الإلكترونيات. تتخصص هذه المرافق في المراحل النهائية لإنتاج أشباه الموصلات، بما في ذلك تغليف الدوائر المتكاملة واختبار وظائفها بدقة. بالنسبة لفرق المشتريات والهندسة في مجال الإلكترونيات الاستهلاكية، يضمن فهم إمكانيات مرافق تجميع واختبار أشباه الموصلات إدارة فعّالة لسلسلة التوريد وموثوقية المنتج. تاريخ تطور منشأة تجميع واختبار أشباه الموصلات يعود تاريخ تطور مرافق تجميع واختبار أشباه الموصلات إلى ستينيات القرن الماضي، عندما بدأت صناعة أشباه الموصلات بالتحول من المكونات المنفصلة إلى الدوائر المتكاملة. ركزت المرافق الأولى على أساليب التغليف البسيطة مثل التغليف المزدوج المضمن (DIP) . على مدى عقود، حوّلت التطورات في مجال التصغير والأتمتة مرافق تجميع واختبار أشباه الموصلات إلى مراكز متطورة للغاية. واليوم، تستخدم هذه المرافق تقنيات رائدة مثل التغليف ثلاثي الأبعاد وتصميمات الأنظمة المدمجة في حزمة واحدة (SiP) . ويتماشى هذا التطور مع التعقيد المتزايد للإلكترونيات الاستهلاكية، كما هو موضح بالتفصيل في تقارير الصناعة. الخصائص الرئيسية لـ منشأة تجميع واختبار أشباه الموصلات تتميز مرافق تجميع واختبار أشباه الموصلات الحديثة بعدة سمات مميزة : · معدات عالية الدقة: تضمن الأدوات المستخدمة في ربط الأسلاك وتجميع الرقائق المقلوبة دقة تصل إلى مستوى الميكرون. · أنظمة الاختبار المتقدمة: تقوم أجهزة الاختبار الآلية بالتحقق من الأداء في ظل ظروف قاسية. • قابلية التوسع: تتكيف المرافق مع الطلب المتقلب على مكونات الإلكترونيات الاستهلاكية. المعلمات الحرجة لـ منشأة تجميع واختبار أشباه الموصلات عند تقييم منشأة تجميع واختبار أشباه الموصلات ، يُعطي المهندسون الأولوية لمقاييس مثل معدل الإنتاجية ، والإدارة الحرارية ، وسلامة الإشارة . فعلى سبيل المثال، يُقلل معدل الإنتاجية الذي يزيد عن 98% من هدر المواد، بينما تمنع التصاميم الحرارية القوية ارتفاع درجة الحرارة في الأجهزة الصغيرة كالهواتف الذكية. أدوار منشأة تجميع واختبار أشباه الموصلات في صناعة الإلكترونيات يربط مرفق تجميع واختبار أشباه الموصلات بين تصنيع الرقائق الإلكترونية ودمج المنتج النهائي. وتشمل المسؤوليات الرئيسية ما يلي: • حماية الدوائر المتكاملة الحساسة من الأضرار البيئية. • ضمان التوصيل الكهربائي من خلال تخطيطات دقيقة للدبابيس. • تحديد العيوب قبل وصول المكونات إلى خطوط التجميع. تطبيقات منشأة تجميع واختبار أشباه الموصلات في الالكترونيات الاستهلاكية من الهواتف الذكية إلى أجهزة المنزل الذكية، يُمكّن مرفق تجميع واختبار أشباه الموصلات من الإنتاج الضخم للدوائر المتكاملة الموثوقة. فعلى سبيل المثال، تتطلب شرائح الجيل الخامس اختبارات متخصصة لأداء الترددات العالية، بينما تتطلب مستشعرات إنترنت الأشياء التحقق من استهلاك الطاقة المنخفض للغاية. تُبرز هذه التطبيقات دور مرفق تجميع واختبار أشباه الموصلات في تلبية متطلبات الابتكار التي يحركها السوق. أبرز الشركات المصنعة منشأة تجميع واختبار أشباه الموصلات الخدمات تهيمن شركات رائدة مثل ASE Technology و Amkor Technology على سوق مرافق تجميع واختبار أشباه الموصلات عالميًا . تستثمر هذه الشركات بكثافة في البحث والتطوير لدعم التوجهات الناشئة مثل معالجات الذكاء الاصطناعي والدوائر المتكاملة المستخدمة في صناعة السيارات . غالبًا ما تُعطي فرق المشتريات الأولوية للشركاء الحاصلين على شهادات مثل IATF 16949 للامتثال لمعايير صناعة السيارات. اختيار منشأة تجميع واختبار أشباه الموصلات شريك تشمل الاعتبارات الرئيسية الخبرة الفنية، والقرب الجغرافي من مصانع التجميع، والالتزام بممارسات التوريد الأخلاقية. تُسهم عملية التدقيق الدقيقة في الحد من المخاطر في سلسلة التوريد. الاتجاهات المستقبلية في منشأة تجميع واختبار أشباه الموصلات التكنولوجيا يُعيد صعود التكامل غير المتجانس والرقاقات الصغيرة تشكيل عمليات تجميع واختبار أشباه الموصلات . وتتيح ابتكارات مثل تغليف الرقاقات بتقنية التوزيع المروحي (FOWLP) تكاملاً أكثر دقة للمكونات، مما يلبي الطلب المتزايد على أجهزة أصغر حجماً وأسرع. ويُعدّ مواكبة هذه التوجهات أمراً بالغ الأهمية لفرق الهندسة التي تسعى إلى تحسين تصميمات المنتجات. خاتمة مع تطور الإلكترونيات الاستهلاكية، يظل مرفق تجميع واختبار أشباه الموصلات عنصرًا لا غنى عنه في توفير مكونات عالية الأداء وموثوقة. ومن خلال إتقان وظائفه ومعاييره واتجاهات الصناعة، تستطيع فرق المشتريات والهندسة تعزيز الكفاءة والابتكار. لمزيد من المعلومات، يُرجى الاطلاع على موارد رابطة صناعة أشباه الموصلات.

مع تزايد تعقيد الأجهزة الإلكترونية وتزايد خطر ارتفاع الجهد الكهربي المؤقت، برزت الصمامات الثنائية الكابتة للجهد الكهربي المؤقت (TVS) كمكون أساسي في مجال حماية الدوائر. تشتهر الصمامات الثنائية الكابتة للجهد الكهربي المؤقت SMAJ20A باستجابتها السريعة وكفاءتها العالية في قمع الجهد الكهربي المؤقت، وهي من أبرز الصمامات الثنائية الكابتة للجهد الكهربي المؤقت، كما أنها تحظى بالثناء لأدائها الممتاز ونطاقها الواسع من التطبيقات. تقدم هذه المقالة تحليلاً متعمقًا للصمام الثنائي الكابت للجهد الكهربي المؤقت SMAJ20A، وتستكشف دورها الحاسم في حماية الدوائر ومزاياها العديدة. I. نظرة عامة على المعلمات الأساسية لـ SMAJ20A القطبية: أحادية الاتجاه SMAJ20A هو ثنائي أحادي الاتجاه، أي أنه يسمح بتدفق التيار في اتجاه واحد فقط. يعزز هذا التصميم قدرته على كبح الجهد الزائد العابر العكسي بفعالية. جهد العمل العكسي (Vrwm): 20 فولت هذا هو أقصى جهد عكسي يمكن أن يتحمله SMAJ20A دون حدوث أي عطل. في ظل ظروف التشغيل العادية، يظل SMAJ20A مستقرًا، مما يوفر حماية موثوقة ضد الجهد الزائد العابر للدائرة. صورة المنتج SMAJ20A Diode للحماية العابرة من Slkor جهد الانهيار (الحد الأدنى/الحد الأقصى): 22.2 فولت ~ 24.5 فولت تم تحسين نطاق جهد الانهيار الخاص بـ SMAJ20A للاستجابة بسرعة عندما تصل الجهد الزائد المؤقت إلى مستويات خطيرة، مما يعمل على قمع الجهد الزائد بشكل فعال وحماية الدائرة. تيار التسرب العكسي (Ir): 5μA يقلل تيار التسرب العكسي المنخفض للغاية من التداخل مع التشغيل العادي للدائرة، مما يحسن الكفاءة والاستقرار بشكل عام. مواصفات الصمام الثنائي للحماية العابرة SMAJ20A من Slkor ذروة تيار النبض (Ipp) عند 10/1000μs: 12.3A يمكن لـ SMAJ20A أن يتحمل ما يصل إلى 12.3 أمبير من تيار النبضة القصوى مع عرض نبضة 10/1000 ميكروثانية، مما يدل على قدرته الرائعة على التعامل مع التيارات العابرة. أقصى جهد للتثبيت: 32.4 فولت حتى أثناء أحداث الجهد الزائد العابرة، يمكن لجهاز SMAJ20A تثبيت الجهد ضمن نطاق آمن (حتى 32.4 فولت)، مما يحمي مكونات الدائرة الموجودة في اتجاه مجرى النهر من التلف. طاقة النبضة القصوى (Ppp) @ 10/1000μs: 400 واط يمكن لجهاز SMAJ20A التعامل مع طاقة نبضية قصوى تصل إلى 400 وات مع عرض نبضة 10/1000 ميكروثانية، مما يسلط الضوء بشكل أكبر على قدراته المتميزة في التعامل مع الطاقة العابرة. معاملات ديود الحماية العابرة SMAJ20A من Slkor II. الأدوار الرئيسية لـ SMAJ20A في حماية الدائرة حماية دائرة الطاقة يعمل SMAJ20A بشكل فعال على قمع ارتفاعات الجهد الناتجة عن الإغلاق المفاجئ أو فتح مفاتيح الطاقة، مما يحمي المكونات الأخرى في دائرة الطاقة من التلف المؤقت الناتج عن زيادة الجهد. تضمن استجابته السريعة وقمعه الفعّال التشغيل المستقر وموثوقية مصدر الطاقة. حماية واجهة الاتصال في دوائر واجهة الاتصال، يوفر SMAJ20A حماية من ارتفاع الجهد الكهربي المؤقت الناتج عن مصادر مثل الصواعق أو التفريغ الكهروستاتيكي، مما يضمن استقرار نقل البيانات. يسمح تيار التسرب المنخفض ونطاق جهد الانهيار الواسع للثنائي الثنائي بالعمل بكفاءة في بيئات الاتصال الديناميكية والصعبة، مما يوفر حماية قوية. الحماية من الصواعق يتميز SMAJ20A بتفوقه في تطبيقات الحماية من الصواعق. فعندما تحدث صاعقة، يمكنه الاستجابة بسرعة وتوجيه طاقة الارتفاع إلى الأرض، مما يحمي الجهاز من التلف. كما أن قدرته العالية على تحمل تيار النبضة القصوى والقدرة على التعامل مع الطاقة تجعله خيارًا مثاليًا لدوائر الحماية من الصواعق. إلكترونيات السيارات في مجال إلكترونيات السيارات، يلعب SMAJ20A دورًا حاسمًا في حماية الأنظمة الرئيسية مثل التحكم في المحرك والصوت داخل السيارة وأنظمة الملاحة من الجهد الزائد المؤقت. تجعله الحزمة المدمجة ومعايير الأداء الممتازة مناسبًا للغاية لأنظمة إلكترونيات السيارات. ثالثًا: مزايا تطبيق SMAJ20A الاستجابة السريعة والقمع الفعال يستجيب SMAJ20A على الفور للجهد الزائد المؤقت، ويثبته ضمن نطاق آمن لحماية الدائرة بشكل فعال. مستقرة وموثوق بها بفضل تيار التسرب المنخفض للغاية ونطاق جهد الانهيار الواسع، يعمل SMAJ20A بشكل موثوق في بيئات الدوائر المتنوعة والمتقلبة، مما يوفر حماية طويلة الأمد وموثوقة. سهلة الاندماج إن الشكل الصغير لـ SMAJ20A يجعل من السهل تركيبه ولحامه، مما يجعله مثاليًا للاستخدام في الأنظمة الإلكترونية عالية الكثافة. نطاق تطبيق واسع بفضل أدائها الاستثنائي وإمكانية تطبيقها على نطاق واسع، أثبتت SMAJ20A فعاليتها في دوائر الطاقة وواجهات الاتصالات والحماية من الصواعق والإلكترونيات في السيارات والمزيد. خاتمة في الختام، يتميز ثنائي تثبيط الجهد العابر SMAJ20A في مجال حماية الدوائر الكهربائية بأدائه الممتاز، وتطبيقاته الواسعة، ومزاياه الفريدة. وبصفته حاميًا رئيسيًا لسلامة الدوائر الكهربائية، سيواصل SMAJ20A لعب دور أساسي في الأنظمة الإلكترونية المستقبلية، مما يضمن استقرار تشغيل الأجهزة وإطالة عمرها الافتراضي. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMAJ20Aإلى صفحة المنتج

مع تزايد تعقيد الأجهزة الإلكترونية وتزايد حدة تهديدات الجهد العابر، تلعب ثنائيات قمع الجهد العابر (ثنائيات TVS) دورًا متزايد الأهمية في حماية الدائرة. يوفر SMBJ28CA، وهو منتج متميز في سلسلة ثنائيات TVS، حماية ثنائية الاتجاه ومواصفات عالية الأداء وسيناريوهات تطبيق واسعة، مما يوفر ترقية شاملة لسلامة الدائرة. ستحلل هذه المقالة SMBJ28CA بالتفصيل، وتستكشف مزاياها الفريدة وآفاق تطبيقها في حماية الدائرة من منظور مبتكر. 1. المعلمات الأساسية لـ SMBJ28CA القطبية: ثنائية الاتجاه يتميز SMBJ28CA بتصميم قطبي ثنائي الاتجاه، مما يعني أنه يمكنه قمع الجهد الزائد العابر بشكل فعال في الاتجاهين الموجب والسالب، مما يوفر حماية أكثر شمولاً للدائرة. جهد العمل العكسي (Vrwm): 28 فولت هذا هو أقصى جهد عكسي يمكن أن يتحمله SMBJ28CA دون حدوث عطل. في ظل الجهد التشغيلي العادي، يظل SMBJ28CA مستقرًا، مما يضمن عمل الدائرة بشكل صحيح. صورة المنتج SMBJ28CA Diode للحماية العابرة من Slkor جهد الانهيار (الحد الأدنى/الحد الأقصى): 31.1 فولت ~ 35.8 فولت يتميز SMBJ28CA بنطاق جهد انهيار واسع نسبيًا، مما يُمكّنه من الاستجابة بسرعة وفعالية لكبح الجهد الزائد عند وصول الجهد العابر إلى مستويات خطيرة، مما يحمي الدائرة من التلف. كما يُعزز هذا النطاق الواسع لجهد الانهيار من قدرة الثنائي على التكيف وموثوقيته. تيار التسرب العكسي (Ir): 5μA يقلل تيار التسرب العكسي المنخفض للغاية من التداخل مع تشغيل الدائرة العادي، مما يحسن كفاءة الدائرة واستقرارها بشكل عام. مواصفات ديود الحماية العابرة SMBJ28CA من Slkor ذروة تيار النبض (Ipp) عند 10/1000μs: 13.2A يمكن لـ SMBJ28CA التعامل مع تيار نبضي ذروة يصل إلى 13.2 أمبير عند عرض نبضة 10/1000 ميكروثانية، مما يوضح قدرته الممتازة على التعامل مع التيار العابر وتوفير حماية قوية للدائرة. أقصى جهد للتثبيت: 45.4 فولت في حالة حدوث زيادة مؤقتة في الجهد، يقوم SMBJ28CA بسرعة بتثبيت الجهد على مستوى آمن (حتى 45.4 فولت)، مما يضمن عدم تلف مكونات الدائرة اللاحقة. طاقة النبضة القصوى (Ppp) @ 10/1000μs: 600 واط يمكن لـ SMBJ28CA أن يتحمل ما يصل إلى 600 واط من طاقة النبضة القصوى عند عرض نبضة 10/1000 ميكروثانية، مما يثبت قدرته الممتازة على التعامل مع الطاقة العابرة وتوفير حماية أكثر موثوقية للدائرة. معاملات ديود الحماية العابرة SMBJ28CA من Slkor 2. كيف تعمل الحماية ثنائية الاتجاه لـ SMBJ28CA؟ تتحقق ميزة الحماية ثنائية الاتجاه للديود الكابت للجهد العابر SMBJ28CA بفضل تصميمه الفريد ثنائي القطبية. يتيح هذا التصميم للديود SMBJ28CA الاستجابة بفعالية للجهد الزائد العابر في كلا الاتجاهين، مما يحمي الدائرة من التلف. على وجه التحديد، يتمتع SMBJ28CA بنطاق جهد انهيار واسع يتراوح من 31.1 فولت إلى 35.8 فولت. وهذا يعني أنه عندما يتجاوز الجهد في الدائرة هذا النطاق، سيبدأ SMBJ28CA في العمل، ويوجه الجهد الزائد إلى الأرض ويحمي المكونات الأخرى في الدائرة. والجدير بالذكر أن نطاق جهد الانهيار هذا ثنائي الاتجاه، لذا سواء كان الجهد الزائد في الاتجاه الموجب أو السالب، سيستجيب SMBJ28CA. علاوة على ذلك، يتميز SMBJ28CA بجهد تثبيت عالٍ يبلغ 45.4 فولت. عندما يتجاوز الجهد الزائد المؤقت نطاق جهد انهيار الصمام الثنائي، يُثبّته SMBJ28CA بسرعة تحت جهد التثبيت، مما يضمن عدم تلف المكونات الأخرى في الدائرة بسبب الجهد الزائد. ومرة ​​أخرى، تكون وظيفة جهد التثبيت ثنائية الاتجاه، مما يعني أن SMBJ28CA قادر على تثبيت الجهد الزائد بفعالية ضمن نطاق آمن في كلا الاتجاهين، سواءً كان الجهد الزائد موجبًا أم سالبًا. وبالتالي، عندما يظهر الجهد الزائد المؤقت في الاتجاه الموجب أو السالب في الدائرة، فإن SMBJ28CA سوف يستجيب بسرعة ويوقفه ضمن نطاق آمن، مما يحمي الدائرة من التلف. تجعل ميزة الحماية ثنائية الاتجاه هذه SMBJ28CA أكثر قدرة على التكيف مع مختلف تهديدات الجهد المؤقت في بيئات الدوائر المعقدة، مما يوفر حماية موثوقة لتشغيل الدائرة بشكل مستقر. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMBJ28CAإلى صفحة المنتج

ما هو مصنع الرقائق؟ مصنع رقائق السيليكون هو منشأة متخصصة في تصنيع رقائق السيليكون، المكون الأساسي لأشباه الموصلات. وتلعب هذه المنشآت دورًا محوريًا في إنتاج الدوائر المتكاملة المستخدمة في أجهزة مثل الهواتف الذكية وأجهزة الكمبيوتر المحمولة وأجهزة إنترنت الأشياء. وعلى عكس مصنعي الأجهزة المتكاملة، يركز مصنع رقائق السيليكون حصريًا على التصنيع، مما يتيح لشركات الإلكترونيات الاستهلاكية توسيع نطاق عملياتها بكفاءة عالية من حيث التكلفة. وتشمل هذه العملية الطباعة الضوئية والحفر والتطعيم لإنشاء دوائر معقدة على ركائز السيليكون. وبالنسبة لفرق المشتريات، فإن فهم هذه الخطوة من سلسلة التوريد يضمن مفاوضات أفضل مع الموردين ومراقبة جودة أكثر فعالية. تاريخ تطور مصنع الرقائق بدأ تطور مصانع رقائق السيليكون في ثمانينيات القرن الماضي، مدفوعًا بالحاجة إلى خفض تكاليف إنتاج أشباه الموصلات. وقد ريادت شركات مثل TSMC نموذج "التصنيع المتخصص"، الذي يفصل بين التصميم والتصنيع. سمح هذا التحول للشركات الصغيرة بالابتكار دون الحاجة إلى امتلاك مصانع تصنيع باهظة الثمن. على مدى عقود، أتاحت التطورات في تكنولوجيا تصنيع رقائق السيليكون - مثل تقنيات النانومتر الأصغر - زيادة كثافة الترانزستورات وكفاءة الطاقة. واليوم، يزدهر هذا القطاع بفضل التعاون بين مصانع الرقائق وعمالقة الإلكترونيات الاستهلاكية، مما يضمن التبني السريع لتقنيات متطورة مثل 5 نانومتر و3 نانومتر. أهم المحطات في تطور المسبك 1987: أنشأت شركة TSMC نموذجًا للمسبك الخالص. 2000s: يؤدي الانتقال إلى رقائق مقاس 300 ملم إلى تعزيز الإنتاجية. 2020s: اعتماد تقنية الطباعة فوق البنفسجية القصوى لعمليات أقل من 7 نانومتر. خصائص مسبك الرقائق تتميز مصانع رقائق السيليكون الحديثة بثلاث سمات أساسية: الدقة، وقابلية التوسع، والقدرة على التكيف. تضمن الدقة دقة متناهية في تصميم الدوائر على مستوى النانومتر، مما يقلل العيوب إلى أدنى حد. وتتيح قابلية التوسع الإنتاج الضخم للرقائق لتلبية الطلب العالمي على الإلكترونيات الاستهلاكية. أما القدرة على التكيف فتشير إلى دعم تصاميم متنوعة، من رقائق الذكاء الاصطناعي إلى مستشعرات الأنظمة الكهروميكانيكية الدقيقة (MEMS). إضافةً إلى ذلك، تستثمر هذه المصانع بكثافة في الاستدامة، مما يقلل من استهلاك المياه والطاقة. وبالنسبة للفرق الهندسية، يُعدّ توافق تصميمات المنتجات مع إمكانيات المصنع أمرًا حيويًا لتحقيق الأداء الأمثل وكفاءة التكلفة. معلمات مسبك الرقائق يتطلب اختيار مصنع رقائق السيليكون تقييم معايير فنية مثل حجم العقدة، ومعدلات الإنتاج، ووقت التسليم. يحدد حجم العقدة (مثل 7 نانومتر، 5 نانومتر) كثافة الترانزستور وكفاءة الطاقة. تعكس معدلات الإنتاج نسبة الرقائق الخالية من العيوب، مما يؤثر بشكل مباشر على التكاليف. يؤثر وقت التسليم على سرعة طرح الأجهزة الجديدة في السوق. تشمل العوامل الأخرى ما يلي: حجم الرقاقة: قطر 200 مم مقابل 300 مم. المادة: السيليكون أو كربيد السيليكون أو نتريد الغاليوم. الشهادات: معايير ISO لضمان الجودة. أدوار مصانع الرقائق في الإلكترونيات الاستهلاكية تُشكّل مصانع رقائق السيليكون العمود الفقري للابتكار في مجال الإلكترونيات الاستهلاكية، حيث تُحوّل تصاميم الدوائر المتكاملة إلى رقائق مادية تُشغّل أجهزةً مثل الأجهزة القابلة للارتداء وأنظمة المنازل الذكية. وبفضل تقنيات التغليف المتقدمة، مثل دمج الدوائر المتكاملة ثلاثية الأبعاد، تُتيح هذه المصانع إنتاج أجهزة أنحف وأسرع. وتعتمد فرق المشتريات على هذه المصانع لتحقيق التوازن بين التكلفة والأداء، لا سيما في أوقات نقص المكونات. فعلى سبيل المثال، لعبت تقنيات التصنيع المتقدمة من TSMC دورًا محوريًا في إنتاج معالجات عالية الأداء لأبرز ماركات الهواتف الذكية. تطبيقات مسبك الرقائق من الهواتف الذكية إلى أنظمة السيارات، تدعم مصانع رقائق السيليكون تطبيقات متنوعة. ففي مجال الإلكترونيات الاستهلاكية، تُنتج هذه المصانع المعالجات ورقائق الذاكرة وأجهزة الاستشعار. وتعتمد صناعة السيارات على مصانع الرقائق لتوفير دوائر متكاملة موثوقة لأنظمة مساعدة السائق المتقدمة وأنظمة المعلومات والترفيه. كما تستفيد المجالات الناشئة، مثل الذكاء الاصطناعي وشبكات الجيل الخامس، من مصانع الرقائق لإنتاج رقائق متخصصة. فعلى سبيل المثال، أدى ازدياد الحوسبة الطرفية إلى زيادة الطلب على رقائق السيليكون منخفضة الطاقة وعالية السرعة. ويتعين على فرق الهندسة التعاون بشكل وثيق مع مصانع الرقائق لتحسين التصاميم بما يتناسب مع هذه الاستخدامات المتنوعة. دراسة حالة: معالجات الهواتف الذكية تتعاون كبرى شركات تصنيع الهواتف الذكية مع مصانع رقائق السيليكون لتطوير شرائح مخصصة. تُصنّع معالجات سلسلة A من Apple ومعالجات Snapdragon من Qualcomm باستخدام تقنية 5 نانومتر من TSMC، مما يُحسّن الأداء وعمر البطارية. ويؤكد هذا التعاون دور مصانع الرقائق في توفير مزايا تنافسية. مصنعي مسبك الرقائق تهيمن شركات رائدة مثل TSMC وSamsung Foundry وGlobalFoundries على سوق تصنيع رقائق السيليكون . تستحوذ TSMC على أكثر من 50% من حصة السوق، وتتخصص في تقنيات التصنيع المتقدمة. تتفوق Samsung في رقائق الذاكرة والمنطق، بينما تركز GlobalFoundries على حلول الترددات اللاسلكية والحلول التناظرية. تكتسب مصانع الرقائق الإقليمية، مثل SMIC في الصين، زخمًا متزايدًا في ظل التحولات الجيوسياسية. ويتعين على فرق المشتريات تقييم عوامل مثل المخاطر الجيوسياسية والقدرة الإنتاجية والخبرة التقنية عند اختيار الشريك. خاتمة يُعدّ فهم مصانع تصنيع الرقائق الإلكترونية أمرًا بالغ الأهمية لفرق المشتريات والهندسة في مجال الإلكترونيات الاستهلاكية. فمن المعالم التاريخية إلى المعايير التقنية، تُسهم هذه المعرفة في اتخاذ قرارات مدروسة بشأن اختيار الموردين وتصميم المنتجات. ومع تقدّم الصناعة نحو تقنية 3 نانومتر وما بعدها، سيظل التعاون مع أفضل مصانع تصنيع الرقائق الإلكترونية أمرًا حاسمًا للابتكار. لمزيد من المعلومات، يُرجى الاطلاع على مصادر موثوقة مثل رابطة صناعة أشباه الموصلات.

ما هي شركة تصميم الرقائق؟ تتخصص شركات تصميم الرقائق الإلكترونية في ابتكار مخططات الدوائر المتكاملة المستخدمة في أجهزة متنوعة، بدءًا من الهواتف الذكية وصولًا إلى أنظمة الذكاء الاصطناعي. وتقوم هذه الشركات بتحويل التصاميم المفاهيمية إلى مخططات قابلة للتصنيع، مستفيدةً من أدوات مثل أتمتة تصميم الإلكترونيات (EDA). وعلى عكس مصانع أشباه الموصلات، تركز شركات تصميم الرقائق الإلكترونية بشكل حصري على الابتكار، مما يُمكّن شركات الإلكترونيات الاستهلاكية من الاستعانة بمصادر خارجية لإجراء البحوث والتطوير المعقدة. وبالنسبة لفرق المشتريات، يضمن التعاون مع هذه الشركات الوصول إلى أحدث التقنيات دون الحاجة إلى استثمارات أولية ضخمة في البنية التحتية للتصميم. تاريخ تطور شركات تصميم الرقائق يعود صعود شركات تصميم الرقائق الإلكترونية إلى تسعينيات القرن الماضي، مدفوعًا بالحاجة إلى خفض التكاليف وتسريع وتيرة الابتكار. أحدثت الشركات الرائدة، مثل ARM، ثورة في هذا القطاع من خلال نوى الملكية الفكرية القابلة للترخيص، وفصلت التصميم عن التصنيع. سمح هذا التحول للشركات الصغيرة بمنافسة عمالقة مثل إنتل. ومع مرور الوقت، ساهم التقدم في أدوات تصميم الرقائق الإلكترونية وقانون مور في تعزيز التخصص، حيث ركزت الشركات على مجالات متخصصة مثل وحدات معالجة الرسومات (NVIDIA) أو معالجات الأجهزة المحمولة (Qualcomm). واليوم، يزدهر هذا القطاع بفضل التعاون مع مصانع الرقائق ومصنعي المعدات الأصلية لتقديم رقائق الجيل القادم. المعالم التاريخية الرئيسية 1990: تقدم ARM هياكل معالج قابلة للترخيص. 2000s: صعود نماذج التصنيع بدون مصانع، على غرار شركتي Broadcom و MediaTek. 2020s: الطلب على ASICs و SoCs المخصصة مدفوع بالذكاء الاصطناعي. خصائص شركات تصميم الرقائق تتميز شركات تصميم الرقائق الحديثة بثلاث ركائز أساسية: سرعة الابتكار ، وعمق محفظة الملكية الفكرية ، والخبرة الشاملة في مختلف القطاعات . فهي تتكيف بسرعة مع التوجهات الحديثة مثل تقنية الجيل الخامس والحوسبة الطرفية، وغالبًا ما تُصدر بنى معمارية مُحدثة سنويًا. وتُمكّن مكتبات الملكية الفكرية القوية، مثل أنوية Cortex من ARM، من إعادة استخدام التصاميم، مما يُقلل من وقت طرح المنتجات في السوق. إضافةً إلى ذلك، تتعاون هذه الشركات مع قطاعات السيارات والرعاية الصحية وإنترنت الأشياء، لتصميم حلول مُخصصة لتطبيقات متنوعة. ويتعين على فرق الهندسة تقييم قدرة الشركة على تحقيق التوازن بين الأداء وكفاءة استهلاك الطاقة وقابلية التوسع عند اختيار الشريك. معايير شركات تصميم الرقائق يتطلب اختيار شركة لتصميم الرقائق الإلكترونية تحليل المقاييس الفنية والتشغيلية. وتشمل المعايير الرئيسية ما يلي: توافق العقدة: دعم لتقنيات 7nm، و5nm، أو التغليف المتقدمة. تنوع الملكية الفكرية: توفر نوى المعالج، ووحدات التحكم في الذاكرة، ووحدات الاتصال. الوقت المستغرق للوصول إلى السوق: متوسط ​​مدة دورة التصميم من الفكرة إلى الإخراج. فعلى سبيل المثال، تتفوق شركات مثل NVIDIA في تصميمات وحدات معالجة الرسومات المحسّنة لأحمال عمل الذكاء الاصطناعي، بينما تهيمن شركة Qualcomm على أنظمة SoC المحمولة المزودة بمودمات 5G مدمجة. أدوار شركات تصميم الرقائق في الإلكترونيات الاستهلاكية تُعدّ شركات تصميم الرقائق الإلكترونية بمثابة محركات ابتكار للإلكترونيات الاستهلاكية، إذ تُمكّن العلامات التجارية من تمييز منتجاتها من خلال رقائق سيليكون مُخصصة، مثل رقائق سلسلة M من Apple أو معالجات Tensor من Google. ومن خلال الاستعانة بمصادر خارجية للتصميم، تُقلّل الشركات المصنّعة للأجهزة الأصلية من مخاطر البحث والتطوير، وتُركّز على الميزات المُخصصة لكل سوق. ويتعيّن على فرق المشتريات تقييم عوامل مثل نماذج الترخيص (الرسوم القائمة على حقوق الملكية مقابل الرسوم المدفوعة مُسبقًا) ومواءمة خارطة الطريق طويلة الأجل لضمان كفاءة التكلفة. تطبيقات شركات تصميم الرقائق من الهواتف الذكية إلى أجهزة المنزل الذكية، تُشكل شركات تصميم الرقائق الإلكترونية أساسًا لجميع التقنيات الاستهلاكية تقريبًا. وتشمل التطبيقات الرئيسية ما يلي: المعالجات المحمولة: وحدات معالجة مركزية عالية الأداء لتنفيذ مهام متعددة بسلاسة. مسرعات الذكاء الاصطناعي: رقائق متخصصة لمهام التعلم الآلي. وحدات تحكم إنترنت الأشياء: دوائر متكاملة منخفضة الطاقة لأجهزة الاستشعار المتصلة والأجهزة القابلة للارتداء. تعمل المجالات الناشئة مثل الحوسبة الكمومية والمركبات ذاتية القيادة على توسيع الفرص المتاحة لحلول الدوائر المتكاملة المصممة خصيصًا. دراسة حالة: ابتكار الهواتف الذكية أسفر تعاون شركة آبل مع شركات تصميم الرقائق الإلكترونية مثل TSMC وARM عن تطوير شريحة A16 Bionic، التي توفر أداءً أسرع بنسبة 40% لوحدة معالجة الرسومات. ويُبرز هذا التآزر كيف تُسهم الشراكات الاستراتيجية في تحقيق مزايا تنافسية في الأسواق المزدحمة. شركات تصنيع تصميم الرقائق يضم قطاع تصميم الرقائق الإلكترونية شركات رائدة مثل NVIDIA وQualcomm وAMD وARM، إلى جانب شركات صاعدة مثل MediaTek وUnisoc. تهيمن NVIDIA على مجال الذكاء الاصطناعي والرسومات، بينما تتصدر Qualcomm مجال دوائر الاتصالات اللاسلكية المتكاملة. وتكتسب الشركات الإقليمية، مثل شركة HiSilicon الصينية، زخمًا متزايدًا في ظل التحولات الجيوسياسية. لذا، ينبغي على فرق المشتريات إعطاء الأولوية للشركاء الذين يتمتعون بسجل حافل من قابلية التوسع واستراتيجيات فعّالة للحد من المخاطر الجيوسياسية. خاتمة بالنسبة لفرق المشتريات والهندسة في مجال الإلكترونيات الاستهلاكية، يُعدّ فهم شركات تصميم الرقائق الإلكترونية أمرًا بالغ الأهمية للتوريد الاستراتيجي وتطوير المنتجات. فمن التطور التاريخي إلى المعايير التقنية، تضمن هذه المعرفة اتخاذ قرارات مدروسة في صناعة سريعة التطور. ومع تزايد الطلب على الدوائر المتكاملة المتخصصة، سيظل التعاون مع شركات التصميم المرنة أمرًا حاسمًا. استكشف مصادر موثوقة مثل رابطة صناعة أشباه الموصلات للحصول على رؤى أعمق.

في التشغيل اليومي للأجهزة الإلكترونية، يعد قمع الجهد العابر مهمة بالغة الأهمية. لمعالجة حالات الجهد الزائد العابرة التي قد تحدث في الدوائر بشكل فعال، تم تطوير الصمام الثنائي لقمع الجهد العابر (TVS). ومن بينها، يبرز الصمام الثنائي SBJ12A باعتباره صمامًا ثنائيًا لقمع الجهد العابر عالي الأداء، بخصائصه الكهربائية الممتازة واستقراره، مما يجعله الخيار المفضل في تطبيقات مختلفة. الحماية أحادية الاتجاه: حارس في اتجاه واحد يعتمد SBJ12A على تصميم أحادي الاتجاه، مما يعني أنه مُحسَّن خصيصًا للحماية من التيار في اتجاه واحد. في الدائرة، يضمن تدفق التيار في اتجاه واحد فقط، مما يمنع بشكل فعال التهديد المحتمل الذي يشكله التيار العكسي. يمنح هذا التصميم SBJ12A ميزة فريدة في الدوائر التي تتطلب حماية أحادية الاتجاه، مثل محطات إدخال الطاقة وخطوط الإشارة. صورة المنتج ديود الحماية العابرة SBJ12A من Slkor جهد التشغيل العكسي وجهد الانهيار: التحكم الدقيق جهد التشغيل العكسي (Vrwm) للصمام الثنائي SBJ12A هو 12 فولت، مما يعني أنه عند تشغيله بجهد عادي، يبقى الصمام الثنائي في حالة إيقاف التشغيل دون أي تأثير على الدائرة. عندما يتجاوز الجهد هذا الحد، يُوصل الصمام الثنائي التيار بسرعة لتبديد طاقة الجهد الزائد. يتراوح نطاق جهد الانهيار بين 13.3 فولت و15.3 فولت. يتيح هذا النطاق الدقيق لجهد الانهيار للصمام الثنائي SBJ12A توفير حماية دقيقة في الدوائر ذات مستويات الجهد المختلفة. مواصفات ديود الحماية العابرة SBJ12A من Slkor انخفاض تيار التسرب: توفير فعال للطاقة يُعدّ تيار التسرب العكسي (Ir) مؤشرًا مهمًا لقياس كمية التيار المتسرب عبر الصمام الثنائي عند إيقاف تشغيله. يتميز SBJ12A بتيار تسرب عكسي يبلغ 5 ميكرو أمبير فقط، مما يضمن استهلاك الصمام الثنائي للطاقة بشكل شبه معدوم في حالة إيقاف التشغيل، مما يُحسّن كفاءة الطاقة الإجمالية للدائرة. معاملات ديود الحماية العابرة SBJ12A من Slkor تيار النبضة الذروة المرتفع: تحمل الطفرات العابرة في مواجهة الجهد الزائد المؤقت الذي قد يحدث في الدوائر، يظهر SBJ12A قدرة تحمل مذهلة. يصل تيار الذروة النبضي (Ipp) إلى 30.2 أمبير تحت شكل الموجة 10/1000 ميكروثانية، مما يعني أنه حتى في ظل الطفرات المؤقتة الشديدة، يمكن لـ SBJ12A الاستجابة بسرعة، وتبديد طاقة الجهد الزائد بشكل فعال وحماية الدائرة من التلف. أقصى جهد تثبيت: حماية سلامة الدائرة أثناء تبديد الجهد الزائد العابر، يرتفع الجهد عبر الصمام الثنائي بسرعة. أقصى جهد تثبيت للصمام الثنائي SBJ12A هو 19.9 فولت، مما يضمن عدم تجاوز الجهد عبر الصمام الثنائي عتبة الأمان هذه حتى في أقسى الظروف، وبالتالي حماية المكونات الأخرى في الدائرة بفعالية من تلف الجهد الزائد. قوة النبض القصوى: إظهار القدرة القوية تُعد قدرة النبضة القصوى (Ppp) مؤشرًا رئيسيًا لقدرة الثنائي على تحمل الطاقة أثناء الأحداث العابرة. يُظهر SBJ12A أداءً ممتازًا لقدرة النبضة القصوى تحت شكل موجة 10/1000 ميكروثانية، مما يُظهر موثوقيته وأدائه القوي عند التعامل مع الجهد الزائد العابر. دور أقصى جهد تثبيت أثناء عملية تبديد الجهد الزائد، يرتفع الجهد عبر الصمام الثنائي بسرعة. أقصى جهد تثبيت، كما يوحي الاسم، هو أعلى جهد يصل إليه الصمام الثنائي خلال عملية التبديد هذه. هذه القيمة ضرورية لحماية المكونات الأخرى في الدائرة. ارتفاع الجهد الحدي: عند حدوث ارتفاع في الجهد، يقوم ثنائي تثبيط الجهد العابر بتوصيل وتبديد طاقة الجهد الزائد بسرعة عبر هيكل وصلة PN الداخلية. خلال هذه العملية، يرتفع الجهد عبر الثنائي، لكن جهد التثبيت الأقصى يحد من مدى الارتفاع، مما يضمن عدم تجاوز الجهد الحد الآمن. حماية المكونات الأخرى: للمكونات الأخرى في الدائرة، مثل الترانزستورات والدوائر المتكاملة، حدود قصوى لجهد التشغيل. إذا تجاوز الجهد عبر الصمام الثنائي الحد الأقصى لجهد التشغيل لهذه المكونات بسبب زيادة الجهد العابرة، فقد تتلف. يضمن أقصى جهد تثبيت عدم تجاوز الجهد عبر الصمام الثنائي حد الأمان هذا، مما يحمي المكونات الأخرى في الدائرة. تحسين موثوقية الدائرة: من خلال الحد من ارتفاع الجهد وحماية المكونات الأخرى، يعمل جهد التثبيت الأقصى بشكل غير مباشر على تعزيز الموثوقية الإجمالية للدائرة. ويضمن أن الدائرة يمكن أن تعمل بشكل أكثر استقرارًا عند مواجهة الجهد الزائد المؤقت، مما يقلل من الأعطال والأضرار الناجمة عن الجهد الزائد. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMBJ12Aإلى صفحة المنتج

نظرة عامة على المقالة يستكشف هذا المقال تطور Arduino من منصة أجهزة مفتوحة المصدر إلى نظام بيئي موسع، مع تسليط الضوء على تأثيره العميق عبر مجالات متعددة. تعريف أردوينو أردوينو منصة مفتوحة المصدر للأجهزة والبرامج، مصممة لتوفير مدخل بسيط ومنخفض التكلفة وعالي الأداء إلى عالم المتحكمات الدقيقة. وقد ابتكرها قبل نحو عقدين كل من ديفيد كوارتيليس، وجيانلوكا مارتينو، وتوم إيغو، وديفيد ميليس، وماسيمو بانزي. كان هذا التعريف لأردوينو كافيًا قبل عقد من الزمن. ومع ذلك، فقد تطور أردوينو. على مدار العشرين عامًا الماضية، ساهم آلاف المساهمين في إثراء منظومته مفتوحة المصدر. واليوم، أصبح أردوينو أكثر بكثير من مجرد أردوينو. كيف تغير الأردوينو؟ تواصل أردوينو توسيع تشكيلة منتجاتها. فهي لا تزال تقدم إصدارات متكررة من لوحة UNO الأصلية، إلى جانب إصدارات موسعة تحافظ على شكلها الكلاسيكي. ويشمل ذلك لوحة UNO R4 المزودة بمصفوفة LED 8x12، كما هو موضح في الشكل 1. تتميز سلسلة منتجات Pro الجديدة بمعالجات 32 بت عالية الأداء واتصال شبكي، مما يتيح المراقبة عن بُعد ومشاركة البيانات. كما تتضمن سلسلة Pro وحدة تحكم منطقية قابلة للبرمجة (PLC) من Opta. وتوفر بيئات التطوير المتكاملة (IDEs) المُحسّنة الآن ميزات مثل الراسم التسلسلي. الشكل 1. مجموعة SparkFun تعرض Arduino Uno R4 وأجهزة Qwiic المتنوعة. أين نجح الأردوينو؟ بالنسبة للعديد من طلاب الجامعات والمعلمين، يُثير أردوينو مشاعر قوية - من المتشددين الذين يُفضلون البرمجة المجردة إلى المتحمسين الذين يستخدمونه في كل شيء تقريبًا. ما هو إجماعهم؟ يُعد أردوينو نجاحًا راسخًا في مجتمعات المتحكمات الدقيقة العالمية ومساحات الصناع. بمعنى آخر، الطلاب والهواة حول العالم على دراية تامة بأجهزته وبيئات التطوير المتكاملة الخاصة به. ولكن هذه ليست نهاية القصة، حيث أن تأثير أردوينو يمتد إلى ما هو أبعد من الشركة ومنتجاتها. كيف توسعت شركة أردوينو نطاقها؟ هنا تبرز أهمية الأمر، إذ نكتشف سبب عدم اكتمال تعريفنا الأولي لأردوينو. بصفتي مهندسًا في ديجي كي، أتيحت لي الفرصة لاستكشاف منصات مختلفة. لاحظتُ أن أردوينو قد تجاوز نطاقه الأصلي. سبق أن أشرتُ إلى أن أردوينو أصبح عنصرًا أساسيًا في البيئات التعليمية. ولم يغب هذا الأمر عن أذهان أردوينو نفسه فحسب، بل أيضًا لدى الشركات المصنعة الأخرى. أردوينو كمترجم للغة يأخذ الحديث منعطفًا شيقًا عند الانتقال من التركيز على أردوينو إلى راسبيري باي. هنا، نواجه تقنيات متنوعة. على سبيل المثال، يمكن برمجة راسبيري باي بيكو مباشرةً من بيئة التطوير المتكاملة أردوينو. كما توجد طرق لبرمجة باي بشكل مستقل مع الحفاظ على صيغة أردوينو، وهي تقنية قابلة للتطبيق على وحدات التحكم المنطقية القابلة للبرمجة القائمة على باي، مثل تلك من كونبوس. وبالمثل، يمكن لمصنّعين آخرين استيراد شيفرة Arduino إلى بيئات التطوير المتكاملة الخاصة بهم. على سبيل المثال، يمكن لـ MPLAB من Microchip (شريك DigiKey) استيراد مشروع Arduino. قد يبرمج مشروع نموذجي UNO، وبعد ذلك يُنقل الشيفرة إلى MPLAB ويُنشر على متحكمات Microchip AVR (التي كانت في الأصل Atmel). مرة أخرى، يُستفاد من الأساس التعليمي الواسع لـ Arduino لتعميق فهم المتحكمات الدقيقة. البصيرة الفنية: استُخدمت كميات هائلة من أكواد Arduino C لتدريب نماذج الذكاء الاصطناعي. وبالتالي، يُمكن للذكاء الاصطناعي الآن المساعدة في توليد وتحسين الأكواد البرمجية. على سبيل المثال، لننظر إلى أكواد غير حاجزة مُولّدة بمساعدة الذكاء الاصطناعي، كما هو موضح في هذه المقالة. تُبيّن هذه المقالة كيف يُمكن للمفاهيم المرتبطة في البداية ببرمجة PLC أن تتكيف بسلاسة مع التطبيقات الأوسع.

المقدمة: خيار جديد لحماية الدوائر الكهربائية في عالم الأجهزة الإلكترونية المعقد، يعد قمع الجهد العابر أمرًا ضروريًا لضمان التشغيل المستقر للدوائر. يلعب ثنائي قمع الجهد العابر (TVS) دورًا حاسمًا في حماية الدائرة، حيث يوفر استجابة سريعة وكفاءة عالية، مما يجعله الخيار المفضل للمصممين. اليوم، سنلقي نظرة فاحصة على ثنائي قمع الجهد العابر عالي الأداء، SMBJ18CA، والذي يجلب مستوى جديدًا من الحماية إلى الميدان بخصائصه الكهربائية الفريدة واستقراره. 1. القطبية ثنائية الاتجاه: حجر الأساس للحماية الشاملة يتميز SMBJ18CA بتصميم قطبي ثنائي الاتجاه، مما يتيح له توفير حماية متوازنة في الاتجاهين الأمامي والخلفي. سواء عند مدخل الطاقة أو واجهة خط الإشارة، يستجيب SMBJ18CA بسرعة للجهد الزائد المؤقت عن طريق تحويل الجهد الزائد إلى الأرض أو مسارات أخرى منخفضة المقاومة، مما يحمي المكونات الأخرى في الدائرة بشكل فعال. صورة المنتج SMBJ18CA Diode للحماية العابرة من Slkor 2. جهد التشغيل العكسي وجهد الانهيار: التحكم الدقيق في نطاق الحماية جهد العمل العكسي (Vrwm): 18 فولت نطاق جهد الانهيار: 20 فولت إلى 23.3 فولت يضمن جهد التشغيل العكسي للديود SMBJ18CA بقاءه في حالة إيقاف التشغيل في ظروف التشغيل العادية، دون أي تأثير على الدائرة. ومع ذلك، عندما يتجاوز الجهد هذا الحد، يُوصِّل الديود بسرعة لتحويل الجهد الزائد. بفضل نطاق جهد الانهيار المُتحكَّم فيه بدقة، يُوفِّر SMBJ18CA حماية مُستهدفة في الدوائر ذات مستويات الجهد المختلفة. مواصفات ديود الحماية العابرة SMBJ18CA من Slkor 3. تيار تسرب منخفض: فعال وموفر للطاقة تيار التسرب العكسي (Ir): 5μA بفضل تيار التسرب العكسي المنخفض بشكل استثنائي والذي يبلغ 5μA فقط، يضمن SMBJ18CA الحد الأدنى من استهلاك الطاقة عند إيقاف التشغيل، مما يساهم في كفاءة الطاقة الإجمالية للدائرة. بالنسبة للأجهزة الإلكترونية التي تعطي الأولوية لتوفير الطاقة، فإن SMBJ18CA هو الخيار الأمثل. معاملات ديود الحماية العابرة SMBJ18CA من Slkor 4. تيار النبضة الذروة المرتفع: تحمل الطفرات المؤقتة ذروة تيار النبض (Ipp) عند 10/1000μs: 20.5A يُظهِر SMBJ18CA قدرة رائعة على التعامل مع التيارات المفاجئة، فهو قادر على تحمل تيار نبضي ذروة يبلغ 20.5 أمبير عند شكل موجة 10/1000 ميكروثانية. وهذا يعني أنه يمكنه الاستجابة بسرعة للارتفاعات المفاجئة الشديدة، وتحويل الجهد الزائد بشكل فعال وحماية الدائرة من التلف. 5. أقصى جهد تثبيت: دفاع قوي لسلامة الدائرة أقصى جهد للتثبيت: 29.2 فولت أثناء عملية كبح الجهد الزائد العابر، قد يرتفع الجهد عبر الصمام الثنائي بشكل حاد. يضمن أقصى جهد تثبيت للصمام الثنائي SMBJ18CA عدم تجاوز الجهد عبر الصمام الثنائي هذا الحد الآمن حتى في أقسى الظروف، مما يحمي المكونات الأخرى في الدائرة من تلف الجهد الزائد. توفر هذه الميزة ضمانًا قويًا للتشغيل الآمن للدائرة. 6. Peak Pulse Power: شهادة على قوتها وموثوقيتها طاقة النبضة القصوى (Ppp) @ 10/1000μs: (لم يتم توفير قيمة محددة، ولكن الأداء ممتاز) على الرغم من عدم تحديد قيمة ذروة طاقة النبضة لثنائي SMBJ18CA بدقة، إلا أن أداءه كثنائي عالي الأداء لكبح الجهد العابر يُظهر الكثير. تُظهر هذه المعلمة قدرات SMBJ18CA القوية وموثوقيتها في التعامل مع حالات الجهد الزائد العابر. الاستنتاج: الحماية ثنائية الاتجاه، العمود الفقري القوي لسلامة الدائرة في الختام، يتميز ثنائي تثبيط الجهد العابر SMBJ18CA بخصائصه الكهربائية الاستثنائية، واستقراره، وكفاءته. سواءً واجهتَ تقلبات جهد يومية أو ارتفاعات حادة في التيار في بيئات صعبة، يوفر SMBJ18CA حماية شاملة وموثوقة لدوائرك. يُعد SMBJ18CA الخيار الأمثل لمصممي الأجهزة الإلكترونية الباحثين عن أداء عالٍ، واستقرار، وكفاءة في استخدام الطاقة. في مستقبل حماية الدوائر، سيواصل SMBJ18CA الاستفادة من مزاياه الفريدة، مما يضمن التشغيل الآمن للأجهزة الإلكترونية. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMBJ18CAإلى صفحة المنتج

ما هي آلة نقش الرقائق؟ آلة حفر الرقائق هي أداة متخصصة تُستخدم في صناعة أشباه الموصلات لإزالة المواد بشكل انتقائي من رقائق السيليكون. تُعرف هذه العملية باسم الحفر، وتُنتج أنماط دوائر معقدة ضرورية للإلكترونيات الحديثة. تضمن دقة آلة حفر الرقائق مطابقة المكونات لمواصفات التصميم بدقة متناهية، مما يجعلها لا غنى عنها في إنتاج أجهزة مثل الهواتف الذكية وأجهزة الكمبيوتر. على عكس الطرق الميكانيكية التقليدية، تستخدم الآلات المتطورة البلازما أو التفاعلات الكيميائية لتحقيق دقة متناهية على مستوى النانو. على سبيل المثال، تهيمن شركات مثل " أبلايد ماتيريالز" و "لام ريسيرش" على هذا المجال، حيث تقدم أنظمة متكاملة مع الأتمتة لزيادة الإنتاجية. تعرف على المزيد حول عمليات أشباه الموصلات في جمعية صناعة أشباه الموصلات. تاريخ تطوير آلات نقش الرقائق يعكس تطور آلات حفر الرقائق الإلكترونية التطورات في تكنولوجيا أشباه الموصلات. ففي ستينيات القرن الماضي، سادت تقنية الحفر الرطب، التي تستخدم مواد كيميائية سائلة لإذابة السيليكون غير المحمي. إلا أن ظهور الدوائر المتكاملة استلزم تحكمًا أدق، مما أدى إلى ظهور تقنيات الحفر الجاف مثل الحفر الأيوني التفاعلي (RIE) في ثمانينيات القرن الماضي. وبحلول العقد الأول من الألفية الثانية، أصبحت الأنظمة القائمة على البلازما معيارًا، مما أتاح دقة تصل إلى أقل من 10 نانومتر. واليوم، تدفع ابتكارات مثل الحفر الطبقي الذري (ALE) حدود هذه التقنية إلى آفاق أوسع. ويؤكد هذا التطور كيف ساهمت قدرات آلات حفر الرقائق الإلكترونية في تشكيل قانون مور، مما سمح بتصغير حجم الترانزستورات مع ارتفاع أدائها بشكل ملحوظ. المعالم الرئيسية 1960s: مقدمة للحفر الرطب للدوائر المتكاملة المبكرة. 1980s: انتقل إلى النقش الجاف للحصول على دقة أعلى. 2000s: يحقق النقش البلازمي دقة بمقياس النانومتر. 2020s: يتيح النقش الطبقي الذري (ALE) إنشاء هياكل شرائح ثلاثية الأبعاد. خصائص آلات نقش الرقائق تتميز آلات حفر الرقائق الحديثة بثلاث سمات أساسية: الدقة، وقابلية التوسع، والتنوع. تضمن الدقة الحد الأدنى من فقدان المواد، وهو أمر بالغ الأهمية للرقائق متعددة الطبقات. تتيح قابلية التوسع التكيف مع أحجام الرقائق التي تصل إلى 450 مم، ما يلبي متطلبات الإنتاج الضخم. أما التنوع فيأتي من التصاميم المعيارية التي تدعم كلاً من الحفر الكيميائي والبلازما. على سبيل المثال، توفر أنظمة شركة طوكيو إلكترون مخاليط غازية قابلة للتكوين للتعامل مع مواد متنوعة مثل السيليكون والأكاسيد والمعادن. هذه الخصائص تجعل آلات حفر الرقائق ضرورية لتصنيع العُقد المتقدمة في عمليات 5 نانومتر وما دونها. معلمات آلات نقش الرقائق يتطلب اختيار آلة حفر الرقائق الإلكترونية تقييم معايير مثل معدل الحفر، والتجانس، والانتقائية. يحدد معدل الحفر الإنتاجية، بينما يضمن التجانس نتائج متسقة عبر الرقاقات. أما الانتقائية - أي القدرة على استهداف مواد محددة - فتقلل من تلف الطبقات الأساسية. كما تراقب الأنظمة المتقدمة معايير في الوقت الفعلي مثل كثافة البلازما وطاقة الأيونات. على سبيل المثال، تستخدم أدوات ASML أجهزة استشعار لضبط الظروف ديناميكيًا، مما يحسن الأداء. تؤثر هذه المقاييس بشكل مباشر على الإنتاجية وكفاءة التكلفة، مما يجعلها بالغة الأهمية لفرق المشتريات. أدوار آلات نقش الرقائق في تصنيع أشباه الموصلات في صناعة أشباه الموصلات، تؤدي آلات حفر الرقائق دورين أساسيين: نقل الأنماط وإزالة المواد. خلال عملية الطباعة الضوئية، تُحدد الأنماط المحفورة بوابات الترانزستور والوصلات البينية. بعد الترسيب، تُزيل عملية الحفر المواد الزائدة لعزل المكونات. تضمن هذه الوظيفة المزدوجة استيفاء الرقائق للمواصفات الكهربائية والحرارية. مع تصغير حجم الأجهزة، يتوسع دور آلات حفر الرقائق ليشمل التشكيل ثلاثي الأبعاد لخلايا الذاكرة مثل ذاكرة NAND flash. تؤكد هذه التطورات على أهميتها البالغة في التصنيع المتطور. تطبيقات آلات نقش الرقائق تُعد آلات حفر الرقائق الإلكترونية أساسية في مختلف الصناعات: مستهلكى الكترونيات: إنتاج وحدات المعالجة المركزية ووحدات معالجة الرسومات وشرائح الذاكرة للأجهزة. السيارات: تصنيع أجهزة الاستشعار ودوائر إدارة الطاقة المتكاملة للسيارات الكهربائية. الرعاية الصحية: إنشاء رقائق حيوية للتشخيص الطبي. تشمل التطبيقات الناشئة الحوسبة الكمومية والإلكترونيات المرنة، حيث تُمكّن تقنية الحفر من ابتكار بنى جديدة. على سبيل المثال، تستخدم شركة إنتل تقنية حفر متطورة لبناء ترانزستورات مكدسة لمسرعات الذكاء الاصطناعي. مصنعو آلات نقش الرقائق تشمل الشركات المصنعة الرائدة لآلات حفر الرقائق الإلكترونية ما يلي: مواد تطبيقية: معروفة بأنظمة البلازما عالية الإنتاجية. لام للأبحاث: متخصصة في حلول الحفر العازل والمعادن. طوكيو إلكترون (TEL): تقدم أنظمة هجينة لمواد متنوعة. تستثمر هذه الشركات بكثافة في البحث والتطوير لمعالجة التحديات مثل خطأ وضع الحافة وخشونة حافة الخط، مما يضمن أن أدواتها تلبي متطلبات الجيل القادم. خاتمة من تمكين الدوائر النانوية إلى دعم الابتكار التقني العالمي، تظل آلات حفر الرقائق الإلكترونية الركيزة الأساسية لتصنيع أشباه الموصلات. ويتعين على فرق المشتريات والهندسة إعطاء الأولوية للمعايير والتطبيقات وخبرة الموردين عند اختيار هذه الأنظمة. ومع تقدم الصناعة نحو تقنية 2 نانومتر وما بعدها، سيزداد دور آلات حفر الرقائق الإلكترونية أهميةً.

في الأجهزة الإلكترونية المتزايدة التعقيد اليوم، أصبح تثبيط الجهد العابر عنصرًا أساسيًا لضمان استقرار عمل الدوائر. يلعب ثنائي تثبيط الجهد العابر (TVS)، المعروف بسرعة استجابته وكفاءته العالية، دورًا محوريًا في حماية الدوائر. سنستكشف اليوم SMF5.0CA، الخيار الأمثل لحماية الجهد المنخفض، والذي يوفر حلاً جديدًا بخصائصه الكهربائية الفريدة واستقراره، مما يحمي الدوائر منخفضة الجهد. 1. القطبية ثنائية الاتجاه: حماية شاملة يتميز SMF5.0CA بتصميم قطبي ثنائي الاتجاه، مما يتيح له توفير حماية متوازنة في الاتجاهين الأمامي والخلفي. سواء عند مدخل الطاقة أو واجهة الإشارة، يستجيب SMF5.0CA بسرعة للجهد الزائد العابر، ويحول الجهد الزائد إلى الأرض أو مسارات أخرى منخفضة المقاومة، وبالتالي يحمي المكونات الأخرى في الدائرة بشكل فعال. يعزز تصميم الحماية ثنائي الاتجاه هذا بشكل كبير من سلامة الدائرة واستقرارها. صورة المنتج Slkor Transient Protection Diode SMF5.0CA 2. جهد التشغيل العكسي وجهد الانهيار: عتبات حماية دقيقة جهد العمل العكسي (Vrwm): 5 فولت نطاق جهد الانهيار: 6.4 فولت إلى 7 فولت يضمن جهد التشغيل العكسي لـ SMF5.0CA بقاء الصمام الثنائي في حالة إيقاف التشغيل في ظروف جهد التشغيل العادية، دون أي تأثير على الدائرة. ومع ذلك، عندما يتجاوز الجهد هذه العتبة، يُوصل الصمام الثنائي بسرعة، مُبددًا طاقة الجهد الزائد. يتيح نطاق جهد الانهيار المُتحكم فيه بدقة لـ SMF5.0CA توفير حماية دقيقة في دوائر الجهد المنخفض، مما يمنع بفعالية أعطال الدائرة الناتجة عن الجهد الزائد. مواصفات ثنائي الحماية العابر SMF5.0CA من Slkor 3. تيار التسرب العكسي: استهلاك منخفض للطاقة مع حماية فعالة تيار التسرب العكسي (Ir): 400μA على الرغم من أن تيار التسرب العكسي للثنائي SMF5.0CA مرتفع نسبيًا عند 400 ميكرو أمبير، إلا أن هذه الخاصية لا تؤثر بشكل كبير على كفاءة الطاقة الكلية للدوائر في تطبيقات حماية الجهد المنخفض. في الوقت نفسه، تضمن الاستجابة السريعة للثنائي وكفاءته العالية توفير الحماية مع الحفاظ على استهلاك منخفض للطاقة، مما يوفر حماية فعالة للدائرة. معاملات الصمام الثنائي للحماية العابرة SMF5.0CA من شركة Slkor 4. ذروة التيار النبضي: حماية قوية ضد الارتفاعات المؤقتة ذروة تيار النبض (Ipp) عند 10/1000μs: 21.7A يُظهِر SMF5.0CA قوة استثنائية في مواجهة ارتفاع الجهد الكهربي المؤقت في الدائرة. بفضل تيار النبضة الأقصى الذي يصل إلى 21.7 أمبير عند شكل موجة 10/1000 ميكروثانية، يمكنه التعامل بفعالية حتى مع أشد ارتفاعات الجهد الكهربي المؤقت. تضمن هذه الاستجابة السريعة تبديد طاقة ارتفاع الجهد الكهربي بسرعة، مما يحمي الدائرة من التلف. توفر هذه القدرة حماية قوية للتشغيل الآمن للدائرة. 5. أقصى جهد تثبيت وقوة النبضة القصوى: ضمان مزدوج لسلامة الدائرة أقصى جهد للتثبيت: 9.2 فولت طاقة النبضة القصوى (Ppp) @ 10/1000μs: 200 واط أثناء تفريغ الجهد الزائد العابر، قد يرتفع الجهد عبر الصمام الثنائي بسرعة. يضمن أقصى جهد تثبيت للصمام الثنائي SMF5.0CA عدم تجاوز الجهد عبر الصمام الثنائي عتبة الأمان هذه، حتى في أقسى الظروف، مما يحمي مكونات الدائرة الأخرى بفعالية من تلف الجهد الزائد. بالإضافة إلى ذلك، بفضل قدرة ذروة النبضة البالغة 200 واط، يُظهر SMF5.0CA قدراته القوية وموثوقيته عند التعامل مع حالات الجهد الزائد العابر. الاستنتاج: حماية الجهد المنخفض باستخدام SMF5.0CA – الاختيار المثالي في الختام، يُظهِر مثبط الجهد العابر SMF5.0CA خصائص كهربائية رائعة واستقرارًا وكفاءة، مما يجعله خيارًا ممتازًا لحماية الدوائر ذات الجهد المنخفض. سواء كنت تتعامل مع زيادة الجهد العابر اليومية أو الطفرات الشديدة التي تواجهها في البيئات القاسية، يوفر SMF5.0CA حماية شاملة وموثوقة. بالنسبة لمصممي الإلكترونيات الذين يسعون إلى الأداء العالي والاستقرار وحماية الجهد المنخفض، فإن SMF5.0CA هو بلا شك الحل الأمثل. في المستقبل، سيستمر SMF5.0CA في الاستفادة من مزاياه الفريدة لحماية التشغيل الموثوق به للدوائر ذات الجهد المنخفض في مجال حماية الدوائر. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMF5.0CAإلى صفحة المنتج

يستكشف هذا المقال مبدأ عمل ثنائيات TVS ومجموعة واسعة من تطبيقاتها في مجالات مثل حماية الجهد الزائد وحماية ESD وحماية زيادة الصواعق، ويكشف عن قيمتها الكبيرة كمكونات أساسية لحماية الدائرة. كيف تحمي تقنية TVS الدوائر الكهربائية من تأثيرات الجهد الزائد العابر؟ مبدأ العمل : يعتمد ثنائي TVS على خاصية الانهيار الانهياري لوصلة pn تحت الانحياز العكسي. عندما يتجاوز الجهد جهد الانهيار لثنائي TVS، يدخل في حالة توصيل ويحول التيار إلى خط الأرض. هذا الإجراء يثبت الجهد الزائد العابر عند مستوى آمن، مما يحمي المكونات الإلكترونية الحساسة. باختصار، يستطيع ثنائي TVS تثبيت الجهد الزائد العابر عند مستوى آمن في وقت قصير للغاية، موفرًا حماية فعالة للدوائر الإلكترونية. استجابته السريعة وقدرته العالية على امتصاص الطاقة تجعله خيارًا مثاليًا للحماية من الجهد الزائد. بالإضافة إلى الحماية من الجهد الزائد، ما هي الاستخدامات الأخرى لثنائيات TVS؟ هل يُمكن استخدامها كمكونات لقمع التداخل في دوائر قمع الضوضاء؟ لثنائيات TVS (كابح الجهد العابر) تطبيقات أخرى عديدة إلى جانب الحماية من الجهد الزائد، ويمكن استخدامها كمكونات لقمع التداخل في دوائر قمع الضوضاء. فيما يلي بعض التطبيقات والوظائف الرئيسية لثنائيات TVS: مقاومة التفريغ الكهروستاتيكي (ESD) : تستطيع ثنائيات TVS امتصاص النبضات العابرة عالية الجهد الناتجة عن التفريغ الكهروستاتيكي بكفاءة، مما يحمي المكونات الإلكترونية الحساسة من التلف. وهذا ما يجعلها شائعة الاستخدام في أجهزة الكمبيوتر، ومعدات الاتصالات، والإلكترونيات الاستهلاكية، وغيرها من المجالات. الحماية من الصواعقفي خطوط الطاقة والإشارة، تُستخدم ثنائيات TVS لمنع الجهد الزائد المؤقت الناتج عن الصواعق، مما يحمي المعدات من التلف. يُعد هذا الأمر بالغ الأهمية للمعدات الخارجية ومحطات الاتصالات الأساسية. SLKOR تفس الصمام الثنائيs P6SMB33CA

أولا: مخاطر التفريغ الكهروستاتيكي واحتياجات الحماية التفريغ الكهروستاتيكي (ESD) ظاهرةٌ تُطلق فيها الشحنات المتراكمة على سطح الجسم بسرعة، مثل الشعور "بالصدمة الكهربائية" عند لمس جهاز إلكتروني. يمكن أن يصل الجهد المنبعث في لحظة إلى آلاف الفولتات أو أكثر، مما يُسبب تلفًا دائمًا لرقائق أشباه الموصلات. على سبيل المثال، عندما يلمس إصبع مشحون بالكهرباء الساكنة واجهة هاتف، قد يُؤدي تيار التفريغ الكهروستاتيكي إلى تحلل أكسيد البوابة داخل الشريحة عبر الدائرة، مما يؤدي إلى تعطل الجهاز. لمواجهة هذا التهديد، عادةً ما ينشر المهندسون ثنائيات حماية من التفريغ الكهروستاتيكي في الدوائر الكهربائية. وتتمثل وظيفتها الأساسية في تحويل التيار بسرعة إلى الأرض أثناء حدوث تفريغ كهروستاتيكي، مما يمنع المكونات الحساسة من تحمل الجهد الزائد. تُعد هذه الأجهزة مناسبة بشكل خاص للواجهات المكشوفة مثل منافذ USB وHDMI وCAN، وهي المواقع الأكثر عرضة لصدمات التفريغ الكهروستاتيكي الخارجية. II. المبادئ الأساسية لعمل ثنائيات التفريغ الكهروستاتيكي الممثل النموذجي لثنائيات ESD هو ثنائي قمع الجهد العابر (TVS)، الذي تعتمد آلية تشغيله على تأثير انهيار الانهيار الجليدي لوصلات PN: ١. الحالة الطبيعية: يكون الصمام الثنائي في حالة مقاومة عالية، ولا يؤثر على نقل إشارة الدائرة. على سبيل المثال، في واجهات USB، يجب ضبط السعة الطفيلية لثنائيات ESD إلى بضعة بيكوفاراد أو أقل (على سبيل المثال، تبلغ سعة ESD1CANFD2 من TI 24 بيكوفاراد فقط) لتجنب التداخل مع نقل البيانات عالي السرعة. ٢. أثناء تأثير التفريغ الكهروستاتيكي: عندما يتجاوز الجهد عتبة الانهيار (مثل تفريغ تلامسي ٨ كيلو فولت)، يوصل الثنائي بسرعة، مع انخفاض المعاوقة إلى ما يقارب الصفر، مما يُحوّل التيار إلى الأرض. عند هذه النقطة، يُثبّت الجهد عبر الثنائي إلى مستوى آمن (أي "جهد التثبيت"). على سبيل المثال، يتميز ESD2B8ST9G من ON Semiconductor بجهد تثبيت يبلغ ١٢.٥ فولت عند تيار ١٦ أمبير، مما يحمي الرقائق الخلفية من الصدمات الكهربائية عالية الجهد. ٣. خصائص الاستعادة: بعد انتهاء التفريغ الكهروستاتيكي، يعود الثنائي تلقائيًا إلى حالة المقاومة العالية، وتستأنف الدائرة عملها الطبيعي. تستغرق هذه العملية أجزاءً من الثانية، مما يضمن سلامة الإشارة. ثالثًا: المعايير الفنية الرئيسية وأساسيات الاختيار 1. جهد الانهيار (VBR) وجهد التشغيل (VRWM) VRWM هو أقصى جهد يتحمله الثنائي أثناء التشغيل العادي، ويجب أن يكون أعلى من جهد إشارة الدائرة. على سبيل المثال، إذا كان نطاق الإشارة يتراوح بين 0 و3.6 فولت، فيجب اختيار جهاز ذي VRWM ≥ 3.6 فولت؛ وإلا، فقد يحدث تيار تسرب. VBR هو الجهد الحرج الذي يبدأ عنده الثنائي بالتوصيل، وعادةً ما يكون أعلى من VRWM بنسبة 10% إلى 20%. 2. الهياكل ثنائية الاتجاه وأحادية الاتجاه ● الثنائيات ثنائية الاتجاه: تحتوي على منحنيات IV متماثلة، مناسبة للإشارات ثنائية الاتجاه (على سبيل المثال، خطوط HDMI التفاضلية)، وتوفر الحماية ضد الصدمات الكهروستاتيكية الإيجابية والسلبية. ● ثنائيات أحادية الاتجاه: تسمح بمرور التيار في اتجاه واحد فقط، وهي مثالية للإشارات أحادية القطب (مثل خطوط الطاقة عبر USB) وتوفر حماية أفضل من الفولتية السالبة. على سبيل المثال، يتميز ESD2CANFD24 من TI بتصميم ثنائي الاتجاه، مُحسّن للاتصالات ثنائية الاتجاه في حافلات CAN للسيارات. 3. المقاومة الديناميكية (RDYN) وجهد التثبيت يحدد RDYN ميل ارتفاع الجهد أثناء حدوث تفريغ كهروستاتيكي. انخفاض المقاومة الديناميكية يؤدي إلى انخفاض جهد التثبيت وحماية أفضل. على سبيل المثال، قد يكون لدى ثنائي تفريغ كهروستاتيكي جهد تثبيت يبلغ 13.4 فولت عند تيار 16 أمبير، بينما يكون لدى ثنائي آخر ذو مقاومة ديناميكية أقل (كما هو موضح في منحنى TLP الأخضر) جهد تثبيت يبلغ 10 فولت فقط عند نفس التيار. 4. خصائص السعة للواجهات عالية السرعة (مثل USB3.0)، يلزم استخدام نماذج منخفضة السعة. على سبيل المثال، تُخفّض سلسلة SL15 من ON Semiconductor السعة إلى أقل من 5 بيكوفاراد باستخدام ثنائيات تعويض تسلسلية، وهي مناسبة لنقل البيانات بسرعة 5 جيجابت في الثانية. رابعًا: معايير واختبارات صناعة حماية التفريغ الكهروستاتيكي يعد المعيار IEC 61000-4-2 الذي طورته اللجنة الكهروتقنية الدولية (IEC) هو الأساس الأساسي لحماية ESD: ● مستوى التفريغ التلامسي: ما يصل إلى 8 كيلو فولت (المستوى 4)، محاكاة التفريغ عند لمس المعدات مباشرة. ● مستوى تفريغ الهواء: ما يصل إلى 15 كيلو فولت، محاكاة التفريغ الساكن من خلال فجوات الهواء. تجدر الإشارة إلى وجود فرق بين تصنيف التفريغ الكهروستاتيكي (ESD) الخاص بالشريحة (مثل طراز HBM) ومتطلبات الحماية على مستوى النظام. على سبيل المثال، قد تجتاز الشريحة اختبار HBM بجهد 2 كيلو فولت، لكنها تفشل في اختبار IEC بجهد 2 كيلو فولت، لأن طراز IEC يتميز بارتفاع تيار أسرع (<1ns) وطاقة أعلى. لذلك، تُعد ثنائيات ESD الخارجية ضرورية لتعزيز الحماية على مستوى النظام. خامسًا: سيناريوهات التطبيق النموذجية وتوصيات التصميم 1. الإلكترونيات الاستهلاكية: عادةً ما تنشر واجهات USB-C في الهواتف والأجهزة اللوحية مجموعات ثنائية القناة من الصمامات الكهروستاتيكية (على سبيل المثال، أجهزة Dongwo Electronics المعبأة SOT-23) لحماية كل من خطوط الطاقة والبيانات. 2. إلكترونيات السيارات: تتطلب حافلات CAN المتانة؛ يدعم ESD2CANFD24 من TI تفريغ التلامس ±25 كيلو فولت، مما يلبي احتياجات الموثوقية العالية للأنظمة داخل السيارة. 3. المعدات الصناعية: في خطوط الاتصال RS485، تعمل الثنائيات ESD ذات السعة المنخفضة (على سبيل المثال، طراز 751pF في ESD0.5) على منع تشويه الإشارة. مفاتيح التصميم: ● ضع ثنائيات ESD بالقرب من الواجهة قدر الإمكان لتقصير مسار التيار. ● تجنب المقاومات المتسلسلة بين الثنائي والأرض لضمان تفريغ منخفض المقاومة. ● بالنسبة للإشارات ذات التردد العالي، قم بموازنة السعة وجهد التثبيت. سادسا. المفاهيم الخاطئة الشائعة والتطورات التكنولوجية ١. مفهوم خاطئ: افتراض أن تصنيف التفريغ الكهروستاتيكي (ESD) الخاص بالشريحة (مثل HBM ٢ كيلو فولت) كافٍ لحماية النظام. في الواقع، يُحاكي معيار HBM التفريغ الكهروستاتيكي في بيئات الإنتاج فقط، بينما يُحاكي معيار IEC سيناريوهات الاستخدام الواقعية. ٢. الاتجاهات التكنولوجية: مع تزايد تكامل الرقاقات، تتجه ثنائيات التفريغ الكهروستاتيكي نحو استخدام سعة أقل (مثل ٠٫١ بيكو فاراد) وكثافة طاقة أعلى (مثل حماية متعددة القنوات في حزمة واحدة). على سبيل المثال، تحقق ثنائيات TVS من توشيبا معاملات طفيلية أقل في حزم QFN من خلال عمليات رقاقة مُحسّنة. ملخص ثنائيات التفريغ الكهروستاتيكي (ESD) هي بمثابة "فيوزات" للأجهزة الإلكترونية. يتطلب تصميمها دراسة شاملة لخصائص الدوائر، والتداخل البيئي، ومعايير الصناعة. إن اختيار حلول حماية مناسبة من التفريغ الكهروستاتيكي (مثل الهياكل ثنائية/أحادية الاتجاه، والنماذج منخفضة السعة) والاتباع الصارم لاختبارات IEC 61000-4-2 يمكن أن يُحسّن بشكل كبير من موثوقية الجهاز وعمره الافتراضي. سواءً في الإلكترونيات الاستهلاكية أو التحكم الصناعي، تبقى ثنائيات التفريغ الكهروستاتيكي "حارسة خفية"، تحمي بصمت التشغيل المستقر للأنظمة الإلكترونية الحديثة. من نحن SLKOR: SLKORشركة يونيفرسال، ومقرها شنتشن، الصين، هي شركة وطنية ناشئة ذات تكنولوجيا عالية في قطاع أشباه موصلات الطاقة. ولديها مراكز بحث وتطوير في بكين وسوتشو، وينحدر فريقها الفني الأساسي من جامعة تسينغهوا. وبصفتها شركة رائدة في مجال تكنولوجيا أجهزة الطاقة المصنوعة من كربيد السيليكون (SiC)، SLKORتُستخدم منتجات الشركة على نطاق واسع في المركبات التي تعمل بالطاقة الجديدة، وتوليد الطاقة الكهروضوئية، وإنترنت الأشياء الصناعي، والإلكترونيات الاستهلاكية، حيث تقدم حلول أشباه الموصلات الهامة لأكثر من 10,000 عميل حول العالم. وتسلم الشركة أكثر من 2 مليار وحدة سنويا، حيث تضع ترانزستورات MOSFET المصنوعة من SiC وثنائيات SBD فائقة السرعة من الجيل الخامس معايير الصناعة في نسبة الكفاءة والاستقرار الحراري. SLKOR تمتلك الشركة أكثر من 100 براءة اختراع، وتقدم أكثر من 2,000 طراز من المنتجات، وتوسّع باستمرار محفظة حقوق الملكية الفكرية الخاصة بها في أجهزة الطاقة، وأجهزة الاستشعار، ودوائر إدارة الطاقة المتكاملة. وتؤكد شهاداتها، بما في ذلك ISO 9001، وEU RoHS/REACH، وCP65، التزام الشركة الراسخ بالابتكار التكنولوجي، والتصنيع المرن، والتنمية المستدامة.

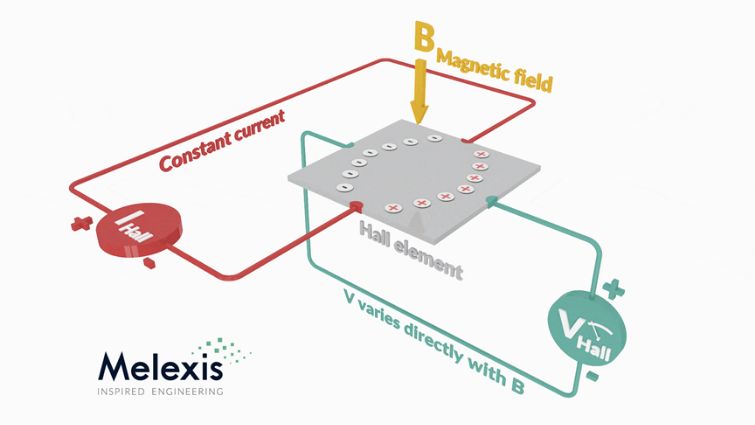

1. ما هو تأثير هول؟ ينشأ تأثير هول نتيجة التفاعل بين المجالين الكهربائي والمغناطيسي المتقابلين للجسيمات المشحونة (مثل الإلكترونات). لفهم أوضح وأكثر وضوحًا، يُمكنك الرجوع إلى الرسم المتحرك لمبدأ تأثير هول أدناه. 2. مبدأ تأثير هول عند توصيل صفيحة موصلة بدائرة كهربائية موصولة ببطارية، يبدأ التيار بالتدفق. تتحرك حاملات الشحنة في مسار خطي من أحد طرفي الصفيحة إلى الطرف الآخر. تُولّد حركة حاملات الشحنة مجالًا مغناطيسيًا. عند وضع مغناطيس بالقرب من الصفيحة، يتشوه المجال المغناطيسي لحاملات الشحنة، مما يُعطّل التدفق المستقيم لحاملات الشحنة. تُسمى القوة التي تُغيّر اتجاه تدفق حاملات الشحنة بقوة لورنتز. بسبب تشوه المجال المغناطيسي لحاملات الشحنة، تنحرف الإلكترونات سالبة الشحنة إلى أحد جانبي الصفيحة، بينما تنحرف الفجوات موجبة الشحنة إلى الجانب الآخر. وينشأ فرق جهد، يُعرف بجهد هول، بين جانبي الصفيحة، ويمكن قياسه بجهاز. تأثير هول وقوة لورنتز: يمثل السهم الأزرق B المجال المغناطيسي الذي يمر عموديًا عبر اللوحة الموصلة تنص مبدأ ظاهرة هول على أنه عند إدخال موصل أو شبه موصل يحمل تيارًا في مجال مغناطيسي عمودي، يمكن قياس الجهد في موضع عمودي على مسار التيار. يتم إعطاء جهد هول، والذي يرمز له بـ VH، بالصيغة التالية: · VH هو جهد هول على اللوحة الموصلة · I هو التيار المتدفق عبر المستشعر · B هي قوة المجال المغناطيسي · q هي الشحنة · n هو عدد حاملات الشحنة لكل وحدة حجم · d هو سمك المستشعر 3. مبدأ عمل مستشعرات تأثير هول عندما تتجاوز كثافة التدفق المغناطيسي حول المستشعر حدًا مُحددًا مُسبقًا، يرصده المستشعر ويُولّد جهد خرج يُسمى جهد هول (VH). ويوضح الشكل أدناه المبدأ المُحدد. يتكون مستشعر تأثير هول بشكل أساسي من قطعة مستطيلة رفيعة من مادة أشباه الموصلات من النوع p، مثل زرنيخيد الغاليوم (GaAs)، أو أنتيمونيد الإنديوم (InSb)، أو زرنيخيد الإنديوم (InAs)، والتي يمر من خلالها تيار مستمر. مخطط تخطيطي لمستشعر تأثير هول عند وضع مستشعر تأثير هول في مجال مغناطيسي، تُؤثر خطوط التدفق المغناطيسي بقوة على المادة شبه الموصلة، مما يُسبب انحراف حاملات الشحنة (الإلكترونات والفجوات) إلى جانبي صفيحة شبه الموصل. وتنتج هذه الحركة لحاملات الشحنة عن القوة المغناطيسية التي تتعرض لها أثناء مرورها عبر المادة شبه الموصلة. مع تحرك هذه الإلكترونات والفجوات جانبيًا، يتولد فرق جهد بين جانبي المادة شبه الموصلة نتيجة تراكم حاملات الشحنة. تتأثر حركة الإلكترونات عبر المادة شبه الموصلة بمجال مغناطيسي خارجي عمودي عليها، ويكون هذا التأثير أكثر وضوحًا في المواد المستطيلة المسطحة. يوفر تأثير هول معلومات حول نوع القطب المغناطيسي ومقدار المجال المغناطيسي. على سبيل المثال، يُنتج القطب الجنوبي جهدًا خرجيًا من الجهاز، بينما لا يُحدث القطب الشمالي أي تأثير. عادةً، تُصمم مستشعرات ومفاتيح تأثير هول لتكون في حالة "إيقاف" (حالة دائرة مفتوحة) عند عدم وجود مجال مغناطيسي. ولا تُشغل إلا عند تعرضها لمجال مغناطيسي ذي قوة واستقطاب كافٍ. 4. أجهزة استشعار تأثير هول في أبسط صوره، يعمل المستشعر كمستشعر تناظري، حيث يعيد الجهد مباشرةً. باستخدام مجال مغناطيسي معروف، يمكن تحديد المسافة من صفيحة هول. وباستخدام مجموعة من المستشعرات، يمكن استنتاج الموقع النسبي للمغناطيس. عادةً ما تُدمج مستشعرات تأثير هول مع دوائر تُمكّن الجهاز من العمل في الوضع الرقمي (تشغيل/إيقاف)، وفي هذا التكوين، يُمكن الإشارة إليها باسم المفاتيح. يُظهر الشكل أدناه عجلةً بها مغناطيسين يمران بجانب مستشعر تأثير هول. عجلة بها مغناطيسين تمر عبر مستشعر تأثير هول

لقد أثبت الصمام الثنائي SMF6.5A لقمع الجهد العابر (TVS)، بخصائصه الكهربائية الفريدة واستقراره، أداءً متميزًا في مجال حماية الدائرة. إذن، ما هي احتياجات حماية الدائرة المحددة التي يمكن لهذا الصمام الثنائي تلبيتها؟ في الأقسام التالية، سنخوض في تحليل مفصل من وجهات نظر متعددة. 1. حماية الدوائر من التلف الناتج عن زيادة الجهد المؤقت يتميز الصمام الثنائي SMF6.5A بتصميم أحادي الاتجاه ذي قطبية، يُركز على الحماية من الجهد الزائد العابر في اتجاه محدد. بفضل جهد التشغيل العكسي البالغ 6.5 فولت، يبقى الصمام الثنائي في حالة إيقاف التشغيل خلال ظروف التشغيل العادية، دون أي تأثير على الدائرة. عندما يتجاوز الجهد نطاق جهد الانهيار (7.22 فولت إلى 7.98 فولت)، يُوصل الصمام الثنائي بسرعة، محولاً طاقة الجهد الزائد إلى الأرض أو مسارات أخرى منخفضة المقاومة. هذا يحمي بفعالية المكونات الأخرى في الدائرة من التلف الناتج عن الجهد الزائد العابر. صورة المنتج ديود الحماية العابرة SMF6.5A من Slkor 2. تعزيز استقرار الدائرة وموثوقيتها يتميز SMF6.5A بتيار تسرب عكسي منخفض يبلغ 250 ميكرو أمبير فقط، مما يقلل من استهلاك الطاقة عند فصل الصمام الثنائي. تساهم هذه الخاصية في كفاءة الطاقة الكلية واستقرار الدائرة. بالإضافة إلى ذلك، يمكن أن يصل تيار ذروة النبضة إلى 17.9 أمبير تحت موجة 10/1000 ميكرو ثانية، مما يُظهر قدرته المذهلة على تحمل النبضات عالية الطاقة. هذا يُتيح استجابة سريعة وتبديدًا للطاقة، مما يضمن استقرار عمل الدائرة أثناء طفرات الجهد العابرة. مواصفات ثنائي الحماية العابر SMF6.5A من Slkor 3. تقليل استهلاك الطاقة في الدائرة لا يعمل تيار التسرب العكسي المنخفض لـ SMF6.5A على تحسين استقرار الدائرة فحسب، بل يساعد أيضًا في خفض استهلاك الطاقة. في الإلكترونيات اليوم، حيث يتم إعطاء الأولوية لكفاءة الطاقة بشكل متزايد، توفر هذه الميزة لمصممي الدوائر فرص تحسين إضافية. معاملات الصمام الثنائي للحماية العابرة SMF6.5A من Slkor 4. التكيف مع سيناريوهات التطبيق المتنوعة تجعل الخصائص الكهربائية لـ SMF6.5A من الممكن تطبيقها على نطاق واسع في مختلف الأجهزة الإلكترونية. سواء كان الأمر يتعلق بمدخل الطاقة أو واجهات خطوط الإشارة أو مواقع الدوائر الأخرى التي تتطلب حماية الجهد العابر، فإن SMF6.5A يمكن أن يوفر حماية شاملة وموثوقة. يجعل تصميم الحماية أحادي الاتجاه وخصائص الكفاءة العالية منه حماية قوية في البيئات الإلكترونية الديناميكية والمعقدة. 5. حماية مزدوجة: طاقة النبضة القصوى وجهد التثبيت الأقصى يتميز SMF6.5A بقدرة نبضية قصوى تبلغ 200 واط، مما يُظهر قدرته وموثوقيته العالية في التعامل مع الجهد الزائد العابر. يضمن أقصى جهد تثبيت له بقاء الجهد عبر الصمام الثنائي أقل من الحد الآمن، حتى في أقسى الظروف، مما يُعزز حماية الدائرة. الخصائص الكهربائية: مستقرة وموثوقة وعالية الأداء يتميز SMF6.5A بنطاق جهد انهيار مُتحكم به بدقة، مما يوفر حماية دقيقة في الدوائر ذات تصنيفات الجهد المحددة. يُعزز تيار التسرب العكسي المنخفض، البالغ 250 ميكرو أمبير فقط، كفاءة الدائرة الإجمالية. يُظهر تيار النبضة الأقصى البالغ 17.9 أمبير (تحت شكل موجة 10/1000 ميكروثانية) قدرته الفائقة على الاستجابة السريعة وتبديد طاقة الجهد الزائد. يضمن أقصى جهد تثبيت عدم تجاوز الجهد عبر الصمام الثنائي للمستويات الآمنة، مما يحمي المكونات الأخرى في الدائرة بفعالية. بالإضافة إلى ذلك، يُبرز تصنيف طاقة النبضة الأقصى البالغ 200 واط قدرة SMF6.5A الاستثنائية وموثوقيتها في التعامل مع الجهد الزائد العابر. النتيجة: تلبية الاحتياجات المتنوعة وحماية سلامة الدائرة باختصار، يُلبي ثنائي تثبيط الجهد العابر SMF6.5A، بخصائصه الكهربائية المتميزة واستقراره وكفاءته العالية، الاحتياجات المتنوعة لمجال حماية الدوائر. سواءً كان يهدف إلى حماية الدوائر من التلف الناتج عن الجهد الزائد العابر، أو تعزيز استقرارها وموثوقيتها، أو تقليل استهلاك الطاقة، أو التكيف مع مختلف سيناريوهات التطبيقات مع توفير حماية مزدوجة، فإن SMF6.5A يتفوق في جميع المجالات. لمصممي الأجهزة الإلكترونية الذين يسعون إلى الأداء العالي والاستقرار وكفاءة الطاقة، يُعد SMF6.5A بلا شك الخيار الأمثل. وفي المستقبل، سيواصل SMF6.5A الاستفادة من مزاياه الفريدة، مما يضمن التشغيل الآمن للأجهزة الإلكترونية في ظل التطور المستمر لمجال حماية الدوائر. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SMF6.5Aإلى صفحة المنتج

محول البيانات هو جهاز، وهو أيضًا مكوّن إلكتروني. وظيفته الرئيسية هي تحويل أنواع أخرى من إشارات الطاقة الكهربائية إلى أنواع أخرى، ويمكنه تحويل نوع من إشارات عامل الطاقة الكهربائية إلى نوع آخر. يمكن تقسيم تحويل البيانات إلى فئتين رئيسيتين: تحويل إشارة الطاقة الكهربائية وتحويل إشارة عامل الطاقة الكهربائية. فيما يلي مقدمة مفصلة من شبكة AMEYA360 لشراء المكونات الإلكترونية: مبدأ عمل محولات البيانات الأساسي وطريقة استخدامها. I. المبدأ الأساسي لعمل محولات البيانات المبدأ الأساسي لعمل محول البيانات هو تحويل الإشارات الرقمية إلى إشارات تناظرية، أو تحويل الإشارات التناظرية إلى إشارات رقمية. تُمثَّل الإشارات الرقمية بالترميز الثنائي؛ على سبيل المثال، يُمكن للترميز الثنائي 8 بت تحويل 256 مستوى مختلفًا إلى إشارات رقمية. عند تحويل الإشارات الرقمية إلى إشارات تناظرية، يُقارن محول البيانات الإشارة الرقمية بجهد مرجعي، ويُحوِّل النتيجة إلى إشارة تناظرية. وبالعكس، عند تحويل الإشارات التناظرية إلى إشارات رقمية، يُقارن محول البيانات الإشارة التناظرية بجهد مرجعي، ويُحوِّل النتيجة إلى إشارة رقمية. II. أنواع مختلفة من محولات البيانات هناك أنواع مختلفة من محولات البيانات، بما في ذلك: ١. مُضخِّم تناسبي غير عاكس (INA): INA مُضخِّم تناسبي غير عاكس أساسي، يُحوِّل إشارات الدخل إلى إشارات خرج، ويمكن ضبط مُعامل تضخيمه يدويًا. يُستخدم INA على نطاق واسع في أنظمة جمع البيانات والتضخيم. ٢. مُضخِّم تناسبي عاكس (OTA): هو مُضخِّم تناسبي عاكس يُحوِّل إشارات الدخل إلى إشارات خرج، ويمكن ضبط مُعامل تضخيمه يدويًا. يُستخدم مُضخِّم التناسبي العاكس على نطاق واسع في معالجة الإشارات الرقمية وأنظمة الاتصالات الرقمية. ٣. مُضخِّم تناسبي تكاملي غير عاكس (INAI): INAI هو مُضخِّم تناسبي تكاملي غير عاكس، يُحوِّل إشارات الدخل إلى إشارات خرج، مع مُعامل تضخيم مُعيَّن يدويًا، ويُثبِّت إشارة الخرج عبر مُدمِج. يُستخدم INAI على نطاق واسع في أنظمة جمع البيانات والتضخيم. ٤. مُضخِّم تناسبي-تكاملي عاكس (OTAI): OTAI هو مُضخِّم تناسبي-تكاملي عاكس، يُحوِّل إشارات الدخل إلى إشارات خرج، مع مُعامل تضخيم مُعيَّن يدويًا، ويُثبِّت إشارة الخرج من خلال مُدمِج. يُستخدم OTAI على نطاق واسع في معالجة الإشارات الرقمية وأنظمة الاتصالات الرقمية. ٥. مُحوِّل ثنائي القناة (DCD): هو مُحوِّل ثنائي القناة يُحوِّل الإشارات الرقمية إلى إشارات تناظرية، أو الإشارات التناظرية إلى إشارات رقمية. يُستخدم DCD على نطاق واسع في الاتصالات الرقمية وأنظمة الحاسوب. ثالثًا: كيفية استخدام مُحوِّل البيانات يمكن استخدام محول البيانات لتحويل الإشارات الرقمية إلى إشارات تناظرية، أو تحويل الإشارات التناظرية إلى إشارات رقمية. فيما يلي خطوات بسيطة: (1) تحديد نوع محول البيانات الذي سيتم استخدامه. (2) قم بتكوين محول البيانات لتحويل الإشارات الرقمية إلى إشارات تناظرية أو الإشارات التناظرية إلى إشارات رقمية. (3) قم بتوصيل إشارة الإدخال بدبابيس الإدخال الخاصة بمحول البيانات. (4) قم بتوصيل إشارة الخرج بمكبر للصوت أو قم بإرسال الإشارة إلى أجهزة أخرى لمزيد من المعالجة. (5) قم بقياس إشارة خرج المحول للتأكد من أنها تلبي مؤشرات الأداء المتوقعة.

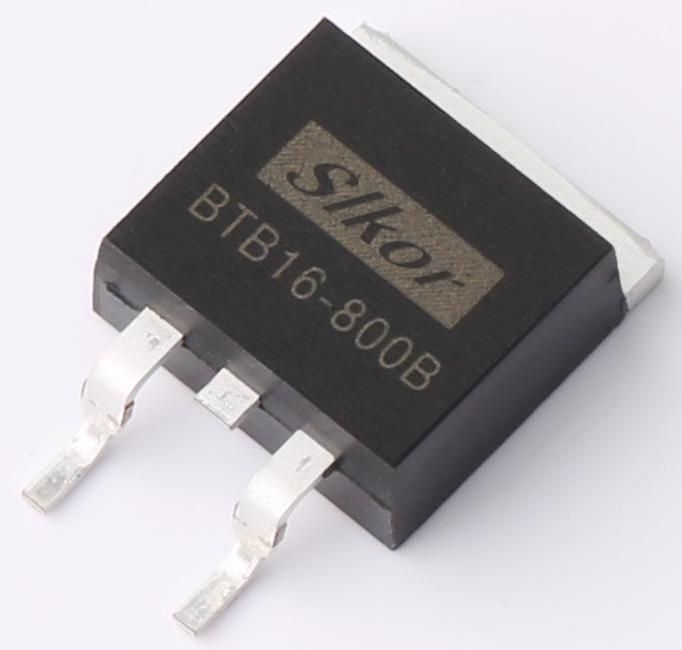

شروط توصيل الثايرستور: أولًا، يجب تطبيق جهد أمامي بين قطبي الثايرستور الموجب والسالب؛ ثانيًا، يجب أيضًا تطبيق جهد أمامي على البوابة. يجب استيفاء كلا الشرطين معًا ليدخل الثايرستور في حالة التوصيل.مقوم تحكم سيليكون أحادي الاتجاه Slkor BTB16-800B SCR TO-263 ببساطة، لكي يقوم الثايرستور بالتوصيل : (1) يجب تطبيق الإشارة؛ (2) يجب أن يكون الأنود عند جهد أعلى من الكاثود (أي يجب أن يوجد جهد أمامي بينهما). بمجرد توصيل الثايرستور، فإنه يبقى موصلاً حتى لو انخفض جهد البوابة أو أُزيل. ببساطة، يبقى في وضع التشغيل حتى مع انقطاع الإشارة. شروط إيقاف تشغيل الثايرستور: قم بخفض أو إزالة الجهد الأمامي بين الأنود والكاثود، بحيث ينخفض تيار الأنود إلى ما دون الحد الأدنى لتيار الإمساك. للتبسيط: ● لتشغيل الثايرستور، فإنه يحتاج إلى إشارة وأن يكون الأنود عند جهد أعلى من الكاثود. ● بمجرد تشغيله، يظل قيد التشغيل حتى في حالة إزالة الإشارة (إشارة واحدة تكفي لتشغيله). ● لإيقاف تشغيله، إما أن تقطع مصدر الطاقة عن دائرة الأنود والكاثود أو تجعل جهد الأنود أقل من جهد الكاثود. ● الثايرستور أحادي الاتجاه يشبه الصمام الثنائي القابل للتحكم، حيث يتم التحكم في توصيله بواسطة إشارة. وبالتالي، فهو يسمح بمرور التيار المستمر دون عوائق؛ أما بالنسبة للتيار المتردد، فإنه يوصل التيار خلال نصف الدورة الموجبة فقط، وليس خلال نصف الدورة السالبة (يعمل الصمام الثنائي هنا كمقوم). يمكن للثايرستور ثنائي الاتجاه (الترياك) توصيل التيار المتناوب. تحليل حالة دوائر التحكم بالثايرستور الثايرستورات أحادية الاتجاه (المكونات التي يمكنها التحكم في الثنائيات)مفتاح إلكتروني يتم التحكم فيه بالضوء ● مفتاح إلكتروني مُتحكم به بالضوء يستخدم توصيل وحجب الثايرستور لتشغيله وإيقافه. يتم التحكم في توصيل وحجب الثايرستور بواسطة شدة الضوء الطبيعي (أو الضوء الاصطناعي). ● هذا الجهاز مناسب لإضاءة الشوارع، أو أضواء ممرات السكن، أو الإضاءة في الأماكن العامة الأخرى، حيث يتم إيقاف تشغيله تلقائيًا أثناء النهار وتشغيله في الليل لتوفير الكهرباء. مبدأ العمل: كما هو موضح في الرسم التخطيطي للدائرة أعلاه: 1. يتم تحويل تيار متردد 220 فولت إلى جهد مستمر نابض عبر المصباح H وتقويم الجسر الكامل، مما يوفر انحيازًا أماميًا (جهد مستمر نابض 300 فولت تقريبًا). عندما يمر هذا التيار عبر ثنائي الثايرستور أحادي الاتجاه VS إلى الطرف الآخر، يضيء المصباح. ولكي يحدث ذلك، يجب أن تستقبل بوابة الثايرستور جهد إشارة، مما يتطلب من الترانزستور 9014 أن يعمل. 2. كيف يعمل 9014؟ يُقسّم التيار المستمر النابض بجهد 300 فولت بواسطة R1 (100 كيلو أوم)، وR2 (470 كيلو أوم)، وD (المقاوم الضوئي). في هذه الأثناء، يُشكّل R1 وDW (ثنائي زينر) مُقسّم جهد، ويُثبّت DW الجهد عبر R2 والمقاوم الضوئي عند 6.8 فولت، مُهيئًا الترانزستور للتوصيل. ● خلال النهار، عندما يتجاوز السطوع مستوى معينًا، تُظهر المقاومة الضوئية D مقاومة منخفضة (≤1 كيلو أوم). ينخفض ​​جهد 6.8 فولت بالكامل عبر قاعدة الترانزستور، مما يؤدي إلى فصل الترانزستور V (تفصل ترانزستورات NPN عند مستويات عالية). لا يتدفق أي تيار من باعثه، لذا يبقى الثايرستور أحادي الاتجاه VS معطلاً بسبب نقص تيار التشغيل، ولا يضيء المصباح H. يحدّ كل من المقاومة R1 وثنائي زينر DW من جهد انحياز الترانزستور إلى ما لا يزيد عن 6.8 فولت، مما يحمي الترانزستور. ● في الليل، عندما ينخفض السطوع عن مستوى معين، تُظهر المقاومة الضوئية D مقاومة عالية (≥100 كيلو أوم). هذا يُؤدي إلى توصيل الترانزستور V للأمام (ترانزستورات NPN تُوصل عند مستويات منخفضة)، بجهد يقارب 0.8 فولت عند الباعث، مما يُحفز الثايرستور VS على التوصيل وإضاءة المصباح H. ● التركيب والمعايرة: أثناء التركيب، ضع لوحة الدوائر المطبوعة الملحومة في علبة بلاستيكية شفافة وثبتها. قم بتوصيلها على التوالي مع الضوء المتحكم به H، ووجهها نحو السماء أو منطقة مضيئة بالقرب من نافذة المبنى، مع تجنب التعرض المباشر لأضواء الليل في نطاق 3 أمتار. ● يجب إجراء عملية تصحيح الأخطاء عند الغسق. اضبط مقاومة RP بحيث يضيء الضوء المتحكم به H بمستوى سطوع مناسب. إضاءة التأخير البسيطة ● مبدأ الدائرة: دائرة هذا المصباح المؤجل موضحة في الرسم التخطيطي المرفق، حيث تم وضع دائرة التأخير داخل المربع المتقطع. في الرسم التخطيطي، K هو مفتاح. ● عند إغلاق المفتاح K، يمر التيار مباشرة عبر المفتاح K لإضاءة المصباح، وتبقى الدوائر الأخرى غير نشطة. ● عند إطفاء المصباح K، يقوم الصمام الثنائي بتقويم جهد 220 فولت. من جهة، يشحن هذا الجهد المكثف C عبر المقاوم R1؛ وخلال عملية الشحن، لا يمر تيار عبر المقاوم R2، لذا يبقى الترانزستور V في حالة قطع. من جهة أخرى، يوفر هذا الجهد جهد تشغيل للثايرستور SCR عبر المقاومتين R3 وR4، مما يُبقي الثايرستور موصلاً. وبالتالي، يبقى المصباح مضاءً لفترة بعد إطفائه. ● بمجرد شحن المكثف C بالكامل، يمر التيار عبر المقاومتين R1 وR2 إلى قاعدة الترانزستور V، مما يحول الترانزستور V من حالة القطع إلى حالة التوصيل. عند توصيل الترانزستور، يمر التيار عبر المصباح إلى المقاومة R3 ثم عبر الترانزستور إلى القطب السالب. عند هذه النقطة، ولأن الترانزستور ذو مقاومة منخفضة، لا يمر تيار عبر المقاومة R4 إلى بوابة الثايرستور، وبالتالي ينطفئ الثايرستور. وبما أن التيار يمر عبر المصباح، ولأن المقاومة R3 (220 كيلو أوم) ذات مقاومة عالية، يكون الجهد عبر المصباح منخفضًا جدًا، وينطفئ الضوء. ● خلال فترة التأخير بعد إطفاء الضوء في هذه الدائرة، يتم تحديد وقت التأخير بواسطة قيم المقاوم R1 والمكثف C. ● تستخدم هذه الدائرة ثايرستور أحادي الاتجاه. خلال فترة التأخير بعد إطفاء الضوء، يكون سطوع المصباح نصف سطوعه تقريبًا عند تشغيله بالكامل، مما يلبي احتياجات الناس البصرية مع توفير الطاقة. ● تصميم الدائرة: بالنسبة للثايرستور أحادي الاتجاه SCR في هذه الدائرة، استخدم MCR100-8 بجهد لا يقل عن 600 فولت. يجب ألا تتجاوز قدرة المصباح 100 واط. الصمام الثنائي VD هو 1N4007، والترانزستور V هو C1815. جميع المقاومات من نوع مقاومات أغشية الكربون بقدرة 1/8 واط. 2. الثايرستورات ثنائية الاتجاه (المكونات التي يمكنها التحكم في التيار المتردد) فيما يلي دائرة الثايرستور ثنائية الاتجاه الكلاسيكية، والتي تستخدم عزل المقرن الضوئي للتحكم في دوائر الجهد العالي باستخدام إشارات الجهد المنخفض، مما يتيح تعتيم الأضواء بشكل مستمر.

المضخم التشغيلي (يُختصر باسم op-amp) هو مضخم جهد عالي الكسب، ذو مدخل تفاضلي، مقترن مباشرةً، وعادةً ما يكون أحادي الطرف عند المخرج. يُولّد جهد خرج (بالنسبة إلى الأرض) أكبر بمئات آلاف المرات من فرق الجهد عند المدخل. وقد سُمّي بهذا الاسم لأنه استُخدم في البداية بشكل رئيسي في دوائر الحوسبة التناظرية، مثل عمليات الجمع والطرح. مبدأ عمل مكبر التشغيل يتضمن الدخل التفاضلي لمضخم التشغيل جهد دخل غير عاكس وجهد دخل عاكس. يُضخّم المضخم التشغيلي المثالي الفرق بين الجهدين فقط، وهو ما يُسمى جهد الدخل التفاضلي. يُعطى جهد خرج المضخم التشغيلي بالصيغة التالية: Vout = (V+ - V-) * Ado حيث Ado هو مكسب التفاضلية في الحلقة المفتوحة للمضخم التشغيلي. مضخم تشغيلي مثالي عادةً ما يتمتع مكبر التشغيل المثالي بالخصائص التالية: 1. مكسب الحلقة المفتوحة اللانهائي (Ado = +∞): إحدى الخصائص المهمة لمضخم التشغيل المثالي هي أنه في حالة الحلقة المفتوحة، تتمتع الإشارة التفاضلية عند المدخل بمكسب جهد كبير بشكل لا نهائي، مما يجعل مضخم التشغيل مناسبًا جدًا لإضافة تكوين ردود فعل سلبية في التطبيقات العملية. 2. معاوقة الدخل اللانهائية (Zin/Rin = ∞): لا تسمح أطراف الدخل لمضخم التشغيل المثالي بتدفق أي تيار، أي أن إشارات التيار عند الطرفين V+ وV- تكون دائمًا صفرًا، مما يعني أن معاوقة الدخل لانهائي. 3. جهد إزاحة الإدخال صفر 4. نطاق ترددي لا نهائي (BW = ∞) مع تحول طور صفري ومعدل انحراف لا نهائي: سيقوم مكبر التشغيل المثالي بتضخيم إشارات الإدخال لأي تردد بنفس المكسب التفاضلي، دون تغيير بسبب تغيير تردد الإشارة. ٥. معاوقة خرج صفرية (Zout/Rout = 5): يُعدّ طرف خرج مُضخّم التشغيل المثالي مصدر جهد مثاليًا. مهما تغيّر التيار المارّ في حمل المُضخّم، يبقى جهد خرج المُضخّم ثابتًا، أي أن معاوقة الخرج تساوي صفرًا. 6. صفر ضوضاء ٧. نسبة رفض الوضع المشترك اللانهائية (CMRR = ∞): لا يستجيب مُضخّم التشغيل المثالي إلا لفرق الجهد بين الطرفين V+ وV-، أي أنه يُضخّم الجزء (V+ - V-) فقط. ويُتجاهل الجزء المشترك لإشارتي الدخل (أي إشارة الوضع المشترك) تمامًا. 8. نسبة رفض مصدر الطاقة اللانهائية لا يمكن تحقيق جميع هذه التصورات المثالية بشكل كامل. يمكن استخدام المقاومات والمكثفات المكافئة في نموذج المضخم التشغيلي لمحاكاة المعاملات غير اللانهائية أو غير الصفرية لمضخم تشغيلي حقيقي. بهذه الطريقة، يمكن للمصممين مراعاة هذه التأثيرات في الأداء الكلي للدائرة النهائية. قد يكون تأثير بعض المعاملات على التصميم النهائي ضئيلاً، ولكن يجب حساب المعاملات الأخرى التي تُقيّد الأداء النهائي فعليًا. تصاميم التطبيقات الشائعة (1) مكبر الصوت العاكس ذو الحلقة المغلقة يوضح الشكل أعلاه دائرة مضخم عاكس مغلق الحلقة. بافتراض أن هذا المضخم يستخدم مضخمًا تشغيليًا مثاليًا، فبسبب كسبه اللانهائي في الحلقة المفتوحة، يكون طرفا الدخل للمضخم التشغيلي أرضيين افتراضيين. ولأن معاوقة الدخل لا نهائية، فإن التيار المار من Vin إلى V- يساوي التيار المار من V- إلى Vout، وبالتالي: (2) مكبر صوت مغلق الحلقة غير عاكس يوضح الشكل أعلاه دائرة مُضخّم حلقة مغلقة غير عاكس. تُحدد التغذية الراجعة السالبة كسب الحلقة المغلقة Acl=Vout/Vin عبر مقاومات مقسم الجهد Rf وRg. يتحقق التوازن عندما يكون Vout كافيًا لجعل الجهد عند الطرف العاكس مساويًا لـ Vin. وبالتالي، يكون كسب الجهد للدائرة بأكملها 1 + Rf/Rg. معادلة جهد الخرج هي: (3) الأفعى يوضح الشكل أعلاه دائرة جمع. في حالة مضخم تشغيلي مثالي، ولأن معاوقة الدخل لا نهائية، فإن التيار المار عبر R1 يساوي التيار المار عبر R2، وبالمثل، فإن التيار المار عبر R3 يساوي التيار المار عبر R4. وبالتالي: (V1-V+)/R1=(V+-V2)/R2 (Vout-V-)/R3=V_/R4 أيضًا بسبب الدائرة القصيرة الافتراضية، هناك: V+=V_ ومن ثم يمكن استنتاج أن :Vout=V1+V2 (4) دائرة التكامل يوضح الشكل أعلاه دائرة تكامل. في حالة مُضخِّم تشغيلي مثالي، يكون كسب الحلقة المفتوحة لانهائيًا، ويكون الجهد عند طرف الإدخال العاكس مساويًا للجهد عند الطرف غير العاكس، ولأن معاوقة الإدخال لا نهائية، فإن التيار المار عبر R1 يساوي التيار المار عبر C1. التيار المار عبر R1 i=V?/R? التيار المار عبر C1 i=C·dU./dt لذا فإن Vout =((-1/(R?·C?)·fV?dt يتناسب جهد الخرج مع تكامل جهد الدخل بمرور الوقت، ولهذا السبب يُطلق عليه اسم دائرة التكامل. (5) دائرة التفاضل يوضح الشكل أعلاه دائرة تفاضل. في حالة مُضخِّم تشغيلي مثالي، يكون كسب الحلقة المفتوحة لانهائيًا، ويكون الجهد عند طرف الإدخال العاكس مساويًا للجهد عند الطرف غير العاكس، ولأن معاوقة الإدخال لا نهائية، فإن التيار المار عبر R1 يساوي التيار المار عبر C1. إذا كان V1 عبارة عن جهد تيار مستمر يتم تطبيقه فجأة، فإن خرج Vout يتوافق مع نبضة في الاتجاه المعاكس لـ V1. Slkor SL8634XS14 مضخم تشغيلي عام SOP-14 من نحن SLKOR: SLKORشركة يونيفرسال، ومقرها شنتشن، الصين، هي شركة وطنية ناشئة ذات تكنولوجيا عالية في قطاع أشباه موصلات الطاقة. ولديها مراكز بحث وتطوير في بكين وسوتشو، وينحدر فريقها الفني الأساسي من جامعة تسينغهوا. وبصفتها شركة رائدة في مجال تكنولوجيا أجهزة الطاقة المصنوعة من كربيد السيليكون (SiC)، SLKORتُستخدم منتجات الشركة على نطاق واسع في المركبات التي تعمل بالطاقة الجديدة، وتوليد الطاقة الكهروضوئية، وإنترنت الأشياء الصناعي، والإلكترونيات الاستهلاكية، حيث تقدم حلول أشباه الموصلات الهامة لأكثر من 10,000 عميل حول العالم. وتسلم الشركة أكثر من 2 مليار وحدة سنويا، حيث تضع ترانزستورات MOSFET المصنوعة من SiC وثنائيات SBD فائقة السرعة من الجيل الخامس معايير الصناعة في نسبة الكفاءة والاستقرار الحراري. SLKOR تمتلك الشركة أكثر من 100 براءة اختراع، وتقدم أكثر من 2,000 طراز من المنتجات، وتوسّع باستمرار محفظة حقوق الملكية الفكرية الخاصة بها في أجهزة الطاقة، وأجهزة الاستشعار، ودوائر إدارة الطاقة المتكاملة. وتؤكد شهاداتها، بما في ذلك ISO 9001، وEU RoHS/REACH، وCP65، التزام الشركة الراسخ بالابتكار التكنولوجي، والتصنيع المرن، والتنمية المستدامة.

في البيئات المعقدة للأجهزة الإلكترونية، يعد قمع الجهد العابر أمرًا بالغ الأهمية لضمان تشغيل الدائرة بشكل مستقر. بصفته مكونًا أساسيًا لحماية الدائرة، يلعب ثنائي قمع الجهد العابر (TVS) دورًا حيويًا في حماية الدوائر من خلال توفير استجابة سريعة وكفاءة عالية. في هذه المقالة، سوف نستكشف المعلمات الرئيسية لـ SLE0504 - مثل جهد العمل العكسي ونطاق جهد الانهيار وتيار التسرب العكسي وتيار النبضة القصوى - ونبرز كيف يوفر حماية استثنائية للدائرة. صورة المنتج SLE0504 من ثنائي الحماية العابر Slkor نظرة عامة على المنتج ● جهد العمل العكسي (Vrwm): 5 فولت ● نطاق جهد الانهيار: من 6 فولت إلى 7.2 فولت ● تيار التسريب العكسي (Ir): 3 ميكرو أمبير ● ذروة تيار النبضة (Ipp) عند 10/1000 ميكروثانية: 6 أمبير تساهم هذه المعلمات الرئيسية في الأداء الكهربائي المتميز لـ SLE0504، مما يمكنه من التفوق في تطبيقات حماية الدوائر المختلفة. مواصفات الصمام الثنائي للحماية العابرة SLE0504 من Slkor معاملات الصمام الثنائي للحماية العابرة SLE0504 من Slkor تحليل متعمق لأداء SLE0504 في سيناريوهات التطبيق المختلفة 1. حماية مدخلات الطاقة يتميز SLE0504 بجهد تشغيل عكسي قدره 5 فولت، مما يضمن بقاء الصمام الثنائي في حالة غير موصلة تحت جهد التشغيل العادي، وبالتالي لا يؤثر على الدائرة. بفضل نطاق جهد الانهيار المُتحكم فيه بدقة والذي يتراوح بين 6 فولت و7.2 فولت، يوفر حماية دقيقة عند مدخل الطاقة. في حال حدوث زيادة مؤقتة في الجهد، يستجيب SLE0504 بسرعة بتحويل الطاقة الزائدة إلى الأرضي أو أي مسار آخر منخفض المقاومة، مما يحمي المكونات الأخرى في دائرة مدخل الطاقة بفعالية من التلف. 2. حماية واجهة خط الإشارة أثناء نقل الإشارة، غالبًا ما تكون الواجهات عرضة للتداخل الخارجي والجهد الزائد العابر. يُقلل تيار التسرب العكسي المنخفض للصمام الثنائي SLE0504، والذي يبلغ 3 ميكرو أمبير فقط، من فقدان الطاقة عندما يكون الصمام الثنائي في حالة غير موصلة، مما يُعزز كفاءة واستقرار نقل الإشارة. علاوة على ذلك، فإن سعة تيار النبضة القصوى التي تصل إلى 6 أمبير عند شكل موجة 10/1000 ميكرو ثانية تُمكّن الصمام الثنائي من امتصاص وتبديد أي جهد زائد عابر على واجهات خط الإشارة بسرعة، مما يضمن نقل إشارة مستمرًا ودقيقًا. 3. حماية معدات الاتصالات تتطلب أجهزة الاتصالات متطلبات صارمة فيما يتعلق باستقرار الدائرة وموثوقيتها. وبفضل خصائصها الكهربائية الاستثنائية واستقرارها، تُستخدم SLE0504 على نطاق واسع في أجهزة الاتصالات. سواء كان الغرض منها حماية مدخلات الطاقة أو واجهات الإشارة أو المواقع الأخرى التي تتطلب حماية الجهد العابر، توفر SLE0504 حماية شاملة وموثوقة. يضمن تيار التسرب العكسي المنخفض وتحمل تيار النبضة الذروة العالي أن تتمكن معدات الاتصالات من الحفاظ على التشغيل المستقر في البيئات الإلكترونية الديناميكية والصعبة. 4. حماية معدات التحكم الصناعية غالبًا ما تعمل معدات التحكم الصناعية في بيئات قاسية مع تداخل كهرومغناطيسي معقد. بفضل نطاق جهد الانهيار الذي يتم التحكم فيه بدقة وسعة تيار النبضة العالية، يوفر SLE0504 حماية فعالة من الجهد العابر في أجهزة التحكم الصناعية. سواء كانت تقلبات الجهد ناتجة عن مشكلات في مصدر الطاقة أو تداخل كهرومغناطيسي خارجي، يستجيب SLE0504 بسرعة، مما يبدد الجهد الزائد ويضمن التشغيل المستقر والموثوق به لمعدات التحكم الصناعية. النتيجة: خيار ممتاز لسيناريوهات التطبيقات المتعددة باختصار، يُظهر ثنائي تثبيط الجهد العابر SLE0504، بخصائصه الكهربائية المتميزة واستقراره وكفاءته العالية، أداءً استثنائيًا في مختلف سيناريوهات التطبيقات، بما في ذلك حماية مدخلات الطاقة، وحماية واجهة خط الإشارة، وحماية أجهزة الاتصالات، وحماية معدات التحكم الصناعية. يُعدّ SLE0504 بلا شك الخيار الأمثل لمجموعة واسعة من التطبيقات لمصممي الأجهزة الإلكترونية الذين يسعون إلى تحقيق أداء عالٍ واستقرار وكفاءة في استخدام الطاقة. وفي المستقبل، سيواصل SLE0504 الاستفادة من مزاياه الفريدة لضمان التشغيل الموثوق للأجهزة الإلكترونية في مجال حماية الدوائر الكهربائية. حول سلكور: تمتلك شركة Slkor مكاتب للبحث والتطوير في بوسان بكوريا الجنوبية وبكين بالصين وسوتشو بالصين. تتم معظم عمليات تصنيع الرقائق والتعبئة والاختبار داخل الصين. توظف الشركة وتتعاون مع الأفراد والمنظمات في جميع أنحاء العالم، ولديها مختبر لاختبار أداء المنتج وموثوقيته ومستودع مركزي يقع في مقرها الرئيسي في شنتشن. تقدمت Slkor بطلبات لأكثر من مائة براءة اختراع، وتقدم أكثر من 2,000 نموذج منتج، وتخدم أكثر من عشرة آلاف عميل على مستوى العالم. يتم تصدير منتجاتها إلى دول ومناطق بما في ذلك أوروبا والأمريكتين وجنوب شرق آسيا والشرق الأوسط، مما يجعلها واحدة من شركات أشباه الموصلات سريعة النمو في السنوات الأخيرة. بفضل أنظمة الإدارة الراسخة وسير العمل المبسطة، عززت Slkor بسرعة الوعي بالعلامة التجارية وسمعة "SLKOR" العلامة التجارية من خلال جودتها المتميزة وخدماتها الموحدة. وتشمل مجموعة منتجاتها ثلاث سلاسل رئيسية: الصمام الثنائيوالترانزستورات وأجهزة الطاقة، مع طرح منتجات جديدة مؤخرًا مثل عناصر Hall والأجهزة التناظرية، وتوسيع وجودها في أجهزة الاستشعار ووحدات التحكم الدقيقة Risc-v وفئات المنتجات الأخرى. SLE0504إلى صفحة المنتج

نظرة عامة على المقالة يستكشف سلكور في هذه المقالة تيار السكون (I_Q ) لمنظمات التبديل DC-DC، متناولًا تعريفه، وشروط قياسه، ومصادره، وخصائصه الرئيسية، والمفاهيم الخاطئة الشائعة بشأنه. كما تتضمن المقالة دراسات حالة لمساعدة القراء على فهم دوره المحوري في تصميم مصادر الطاقة. تعريف وشروط القياس في منظمات التبديل DC-DC، يعتبر تيار السكون (I Q ) هو المعيار المرجعي للاستهلاك الذاتي للمنظم في حالة "الاستعداد ولكن غير النشط"، مما يعكس مستوى استهلاك الطاقة للوظائف الأساسية الداخلية للدائرة المتكاملة. يُعرَّف التيار I Q بأنه التيار الذي تستهلكه الدائرة المتكاملة في حالة عدم وجود حمل أو تبديل، ولكن في حالة التفعيل. ويتم قياسه تحديدًا وفقًا للمعايير التالية: في حالة عدم وجود حمل: لا يمر تيار كهربائي من طرف خرج الدائرة المتكاملة (على سبيل المثال، لا يمر تيار عند طرف SW في محول خافض للجهد أو طرف V OUT في محول رافع للجهد). يمر كل التيار داخليًا داخل الدائرة المتكاملة إلى الأرض. حالة عدم التبديل: جميع مفاتيح الطاقة الداخلية (المفتاح الرئيسي، مفتاح التحكم، المقوم المتزامن) مطفأة. تدخل الدائرة المتكاملة (IC) في حالة مقاومة عالية، مما يؤدي إلى فصل مرحلة الطاقة تمامًا عن المخرج (مع أن ثنائيات MOSFET في بعض الأجهزة قد تبقى موصلة). مُمَكَّن: يتم تنشيط الدائرة المتكاملة عبر دبوس EN، وليست في حالة قفل الجهد المنخفض (UVLO) أو حالة إيقاف تشغيل أخرى، ويجب تمكين وضع توفير الطاقة (إن أمكن). المصادر الحالية والتكوين مصدر إدخال الطاقة: يعتمد أصل التيار I Q على نوع المحول: محول باك: عادةً ما يأتي التيار I Q فقط من جهد الإدخال (V IN ). محول رفع/خفض الجهد: قد ينشأ التيار I Q من كل من V IN و V OUT. الاستهلاك الداخلي: يقوم I Q بتشغيل الوظائف الأساسية للدائرة المتكاملة، مثل جهد المرجع الدقيق الداخلي، والمذبذب، ودائرة الإغلاق الحراري، والبوابات المنطقية، وما إلى ذلك. وهو يستثني تيار إدخال مرحلة الطاقة أو تيار تشغيل البوابة، حيث أن هذه التيارات تساوي صفرًا في حالة عدم التبديل. الخصائص الرئيسية والمفاهيم الخاطئة تيار الدخل عند عدم التحميل (I Q ) لا يساوي تيار الدخل عند عدم التحميل: يعكس I Q فقط تيار "الاستهلاك" الداخلي للدائرة المتكاملة. في سيناريوهات عدم التحميل العملية، يجب على الدائرة المتكاملة التبديل دوريًا للحفاظ على جهد الخرج (بسبب فقدان التسرب عند الخرج). وبالتالي ، يكون متوسط ​​تيار الدخل أعلى بكثير من I Q. اعتمادية شروط الاختبار: مواصفات IQ صالحة فقط في ظل جهد الدخل/الخرج، ودرجة الحرارة، والشروط الأخرى المحددة في ورقة البيانات. القيم غير مضمونة خارج نطاق التشغيل الموصى به. ملخص يمثل التيار I Q معيار الاستهلاك الذاتي لمنظم التيار المستمر في حالة "الاستعداد دون تفعيل"، وهو يمثل الطاقة اللازمة للحفاظ على وظائفه الأساسية الداخلية. مع ذلك، لا تتطابق هذه القيمة مع تيار اللاحمل الفعلي في التطبيقات العملية. لذا، يجب أن يأخذ التحليل الشامل في الاعتبار تكوين النظام بالكامل. دراسة حالة: منظم التيار المستمر SL4139 من شركة Slkor SL4139 هو محول تيار مستمر/مستمر رافع للجهد، يوفر تيارًا ثابتًا ودقيقًا لتشغيل عدة مصابيح LED. بتردد تبديل ثابت يبلغ 1 ميجاهرتز، يمكن استخدام SL4139 مع مكثفات ومحاثات سيراميكية خارجية صغيرة. يسمح التيار القابل للتعديل، والمُحدد بواسطة المقاوم الخارجي R1، لـ SL4139 بتشغيل مصابيح LED الموصولة على التوالي. وهو مناسب لتشغيل مصابيح LED من نفس النوع، بما يصل إلى 9 مصابيح LED بيضاء موصولة على التوالي أو بجهد تشغيل أقصى يبلغ 32 فولت. يمكن ضبط سطوع مصابيح LED باستخدام جهد تيار مستمر، أو إشارة منطقية، أو تعديل عرض النبضة (PWM). يُمكّن دبوس التحكم في الإيقاف (SHDN) الجهاز من العمل في وضع الاستعداد بتيار ثابت منخفض للغاية. بالإضافة إلى الحماية الحرارية والحد من التيار الزائد، يدخل SL4139 في وضع الطاقة المنخفضة للغاية في حالة حدوث أعطال دائرة مفتوحة في مصابيح LED. تأتي الشريحة في عبوة صغيرة الحجم من نوع SOT23-5. من نحن SLKOR: SLKORشركة يونيفرسال، ومقرها شنتشن، الصين، هي شركة وطنية ناشئة ذات تكنولوجيا عالية في قطاع أشباه موصلات الطاقة. ولديها مراكز بحث وتطوير في بكين وسوتشو، وينحدر فريقها الفني الأساسي من جامعة تسينغهوا. وبصفتها شركة رائدة في مجال تكنولوجيا أجهزة الطاقة المصنوعة من كربيد السيليكون (SiC)، SLKORتُستخدم منتجات الشركة على نطاق واسع في المركبات التي تعمل بالطاقة الجديدة، وتوليد الطاقة الكهروضوئية، وإنترنت الأشياء الصناعي، والإلكترونيات الاستهلاكية، حيث تقدم حلول أشباه الموصلات الهامة لأكثر من 10,000 عميل حول العالم. وتسلم الشركة أكثر من 2 مليار وحدة سنويا، حيث تضع ترانزستورات MOSFET المصنوعة من SiC وثنائيات SBD فائقة السرعة من الجيل الخامس معايير الصناعة في نسبة الكفاءة والاستقرار الحراري. SLKOR تمتلك الشركة أكثر من 100 براءة اختراع، وتقدم أكثر من 2,000 طراز من المنتجات، وتوسّع باستمرار محفظة حقوق الملكية الفكرية الخاصة بها في أجهزة الطاقة، وأجهزة الاستشعار، ودوائر إدارة الطاقة المتكاملة. وتؤكد شهاداتها، بما في ذلك ISO 9001، وEU RoHS/REACH، وCP65، التزام الشركة الراسخ بالابتكار التكنولوجي، والتصنيع المرن، والتنمية المستدامة.

عند الخوض في عالم الإلكترونيات، ستصادف نوعين من المكونات الإلكترونية: ترانزستورات MOSFET (ترانزستورات تأثير المجال لأشباه الموصلات المعدنية المؤكسدة) والترانزستورات العادية . كلا النوعين ضروريان للتحكم في تدفق التيار الكهربائي، لكنهما يعملان بطرق مختلفة ويخدمان أغراضًا متباينة. دعونا نستكشف الفروقات الرئيسية بينهما. 1. الوظيفة الأساسية تُستخدم كل من ترانزستورات MOSFET والترانزستورات العادية (التي تُسمى غالبًا ترانزستورات ثنائية القطب ) كمفاتيح أو مكبرات صوت في الدوائر الإلكترونية. وهي تتحكم في تدفق التيار بين طرفين، لكنها تفعل ذلك بطرق مختلفة. ترانزستور MOSFET: هو جهاز يتم التحكم فيه بالجهد. وهذا يعني أن جهدًا صغيرًا يُطبق على طرف البوابة يتحكم في التيار الأكبر المتدفق بين طرفي المصدر والمصب . تُستخدم ترانزستورات MOSFET على نطاق واسع في التطبيقات التي تتطلب تبديلًا سريعًا، مثل مصادر الطاقة والدوائر الرقمية. الترانزستور ثنائي القطبية (BJT ) : هو جهاز يتم التحكم فيه بالتيار. يتحكم تيار القاعدة الصغير في التيار الأكبر المتدفق بين طرفي الجامع والباعث . تُستخدم الترانزستورات ثنائية القطبية عادةً في التطبيقات التي تتطلب كسبًا عاليًا للتيار، مثل تضخيم الصوت ومعالجة الإشارات. 2. الهيكل والتشغيل إن البنية الداخلية ومبدأ عمل MOSFET و BJT مختلفان تمامًا. ترانزستور MOSFET: يحتوي ترانزستور MOSFET على ثلاثة أطراف رئيسية: المصدر ، والبوابة ، والمصرف . يدخل التيار من المصدر، ويخرج من المصرف. تعمل البوابة كطرف تحكم وهي معزولة عن باقي أجزاء الجهاز، ولذلك يتم التحكم في ترانزستورات MOSFET بالجهد. يوجد نوعان رئيسيان من ترانزستورات MOSFET: قناة N وقناة P ، وذلك حسب نوع أشباه الموصلات المستخدمة في القناة. الترانزستور ثنائي القطبية (BJT): يتكون الترانزستور ثنائي القطبية من ثلاث طبقات من مادة شبه موصلة، تشكل وصلتين من نوع pn . تُسمى هذه الطبقات: الباعث ، والقاعدة ، والمجمع . يتحكم تيار صغير عند القاعدة في التيار بين المجمع والباعث. يتوفر الترانزستور ثنائي القطبية بنوعين: NPN و PNP ، وذلك بناءً على ترتيب طبقات أشباه الموصلات. 3. التحكم بالتيار مقابل التحكم بالجهد الفرق العملي الأكبر بين الاثنين هو كيفية التحكم بهما. ترانزستور MOSFET: كما ذكرنا، ترانزستورات MOSFET هي أجهزة يتم التحكم فيها بالجهد . يُولّد الجهد المُطبق على طرف البوابة مجالًا كهربائيًا يؤثر على تدفق التيار بين المصدر والمصب. وهذا ما يجعل ترانزستورات MOSFET موفرة للطاقة للغاية، خاصة في الدوائر الرقمية، لأنها تتطلب طاقة قليلة لتشغيل البوابة. الترانزستور ثنائي القطبية (BJT): هو جهاز يتحكم فيه التيار . يتحكم تيار صغير يمر عبر قاعدة الترانزستور في التيار الأكبر بكثير الذي يمر بين المجمع والباعث. وهذا يعني أن الترانزستورات ثنائية القطبية تستهلك عادةً طاقة أكبر عند تشغيل القاعدة، لأنها تحتاج إلى تيار ثابت للعمل. 4. الميزات الميزات MOSFET BJT (ترانزستور مفرق ثنائي القطب) نوع التحكم يتم التحكم بالجهد التحكم بالتيار المحطات الرئيسية المصدر، البوابة، الصرف الباعث، القاعدة، المجمع نوع تدفق التيار أحادي الاتجاه (يتدفق التيار من المصدر إلى المصرف) ثنائي الاتجاه (يتدفق التيار من الباعث إلى المجمع) سرعة التحويل عالية (التبديل السريع) أقل (التبديل أبطأ) استهلاك الطاقة انخفاض استهلاك الطاقة (بسبب التحكم في الجهد) استهلاك طاقة أعلى (بسبب التيار الأساسي) الكفاءة كفاءة عالية، توليد حرارة منخفضة أقل كفاءة، وتوليد حرارة أعلى قوة القيادة قوة دفع منخفضة (لا حاجة لتيار للبوابة) قوة دفع عالية (تيار أساسي مطلوب) توليد حراري توليد حرارة منخفضة توليد حرارة أعلى سرعة التشغيل أسرع (مثالي للتبديل عالي التردد) أبطأ (الأفضل للترددات التناظرية والمنخفضة) تعقيد التصنيع أكثر تعقيدًا في التصنيع (بسبب عزل البوابة) أسهل وأرخص في التصنيع الاستخدامات الدوائر الرقمية، وإمدادات الطاقة، والمعالجات الدقيقة، والتحكم في المحركات مكبرات الصوت، معالجة الإشارات، مكبرات الطاقة للترددات المنخفضة 5. التطبيقات يتمتع كل من MOSFETs وBJTs بنقاط قوة فريدة خاصة به، وفهم هذه النقاط يمكن أن يساعدك في تحديد أيهما أفضل لتطبيقك. تُستخدم ترانزستورات MOSFET غالبًا في: مصادر الطاقة ذات التبديل (SMPS) المعالجات الدقيقة ودوائر المنطق الرقمي وحدات التحكم في المحركات مضخمات لتطبيقات الترددات العالية تُستخدم الترانزستورات ثنائية القطبية (BJTs) غالبًا في: مكبرات الصوت دوائر معالجة الإشارات مكبرات التيار مضخمات طاقة لتطبيقات التردد المنخفض 6. المزايا والعيوب البعد MOSFET BJT المزايا كفاءة عالية، تبديل سريع، استهلاك منخفض للطاقة، جيد للتطبيقات عالية السرعة ممتاز للتطبيقات ذات التيار العالي، تصميم بسيط، تكلفة منخفضة في بعض الاستخدامات عيوب حساسة للتفريغ الساكن، معقدة التصنيع ارتفاع استهلاك الطاقة، والتبديل الأبطأ، وخطر الهروب الحراري خاتمة على الرغم من أن كلاً من ترانزستورات MOSFET وBJT تُعدّان جزءًا لا يتجزأ من الإلكترونيات الحديثة، إلا أنهما يختلفان اختلافًا كبيرًا في طريقة عملهما وتطبيقاتهما المثالية. فترانزستورات MOSFET تُتحكم فيها بالجهد، وتتميز بكفاءة عالية وسرعة فائقة، مما يجعلها مثالية للدوائر الرقمية وتطبيقات التبديل عالية السرعة. أما ترانزستورات BJT ، فتُتحكم فيها بالتيار وتتفوق في تضخيم الطاقة، لا سيما في تطبيقات الترددات المنخفضة مثل مضخمات الصوت. يُعد فهم الاختلافات بين هذين النوعين من الترانزستورات أمرًا بالغ الأهمية عند تصميم الدوائر الإلكترونية لضمان اختيار المكون الأمثل للعمل. سواء كنت تعمل على أنظمة رقمية عالية السرعة أو مضخمات تناظرية، فإن معرفة نقاط قوة كل ترانزستور ستساعدك على تحسين الأداء والكفاءة في تصميماتك.
