Nedir Yarıiletken Montaj ve Test Tesisi? Yarı iletken montaj ve test tesisi , elektronik üretim ekosisteminde kritik bir rol oynar. Bu tesisler, entegre devrelerin (IC'ler) paketlenmesi ve işlevselliklerinin titizlikle test edilmesi de dahil olmak üzere yarı iletken üretiminin son aşamalarında uzmanlaşmıştır. Tüketici elektroniği alanındaki tedarik ve mühendislik ekipleri için, bir yarı iletken montaj ve test tesisinin yeteneklerini anlamak, verimli tedarik zinciri yönetimi ve ürün güvenilirliği sağlar. Gelişim Tarihi Yarıiletken Montaj ve Test Tesisi Yarı İletken Montaj ve Test Tesislerinin evrimi, yarı iletken endüstrisinin ayrık bileşenlerden entegre devrelere (IC'ler) geçiş yapmaya başladığı 1960'lara kadar uzanmaktadır. İlk tesisler, Çift Sıralı Paketler (DIP) gibi basit paketleme yöntemlerine odaklanmıştır . On yıllar boyunca, minyatürleştirme ve otomasyondaki gelişmeler, Yarı İletken Montaj ve Test Tesislerini son derece gelişmiş merkezlere dönüştürmüştür. Bugün, 3D paketleme ve sistem içi paket (SiP) tasarımları gibi en son teknolojileri kullanmaktadırlar . Bu ilerleme, sektör raporlarında ayrıntılı olarak belirtildiği gibi, tüketici elektroniğinin artan karmaşıklığıyla uyumludur. Temel Özellikleri Yarıiletken Montaj ve Test Tesisi Modern yarı iletken montaj ve test tesisleri , çeşitli ayırt edici özelliklerle tanımlanır : • Yüksek Hassasiyetli Ekipman: Tel bağlama ve flip-chip montajı için kullanılan aletler, mikron düzeyinde doğruluk sağlar. • Gelişmiş Test Sistemleri: Otomatik test cihazları, aşırı koşullar altında performansı doğrular. • Ölçeklenebilirlik: Tesisler, tüketici elektroniği bileşenlerine yönelik dalgalanan talebe uyum sağlar. Kritik Parametreler Yarıiletken Montaj ve Test Tesisi Yarı İletken Montaj ve Test Tesisi değerlendirilirken , mühendisler verimlilik oranı , termal yönetim ve sinyal bütünlüğü gibi ölçütlere öncelik verirler . Örneğin, %98'in üzerindeki bir verimlilik oranı malzeme israfını en aza indirirken, sağlam termal tasarımlar akıllı telefonlar gibi kompakt cihazlarda aşırı ısınmayı önler. Rolleri Yarıiletken Montaj ve Test Tesisi Elektronik İmalatında Yarı İletken Montaj ve Test Tesisi, gofret üretiminden nihai ürün entegrasyonuna kadar olan boşluğu doldurmaktadır. Başlıca sorumlulukları şunlardır: • Hassas entegre devreleri çevresel hasarlardan korumak. • Hassas pin yerleşimleri aracılığıyla elektriksel bağlantının sağlanması. • Parçalar montaj hatlarına ulaşmadan önce kusurları tespit etmek. Uygulamaları Yarıiletken Montaj ve Test Tesisi Tüketici Elektroniği alanında Akıllı telefonlardan akıllı ev cihazlarına kadar, Yarı İletken Montaj ve Test Tesisi, güvenilir entegre devrelerin seri üretimini mümkün kılıyor. Örneğin, 5G yonga setleri yüksek frekans performansı için özel testler gerektirirken, IoT sensörleri ultra düşük güç tüketimi doğrulaması talep ediyor. Bu uygulamalar, Yarı İletken Montaj ve Test Tesisi'nin pazar odaklı inovasyonu karşılama rolünün altını çiziyor. Önde Gelen Üreticileri Yarıiletken Montaj ve Test Tesisi Hizmetler ASE Technology ve Amkor Technology gibi önde gelen oyuncular, küresel Yarı İletken Montaj ve Test Tesisi pazarında hakim konumdalar. Bu firmalar , yapay zeka işlemcileri ve otomotiv sınıfı entegre devreler gibi gelişmekte olan trendleri desteklemek için Ar-Ge'ye yoğun yatırım yapıyorlar . Satın alma ekipleri genellikle otomotiv uyumluluğu için IATF 16949 gibi sertifikalara sahip ortaklara öncelik veriyor . seçmek Yarıiletken Montaj ve Test Tesisi Ortaklık Temel hususlar arasında teknik uzmanlık, montaj tesislerine coğrafi yakınlık ve etik kaynak uygulamalarına uyum yer alır. Sıkı bir denetim süreci, tedarik zincirindeki riskleri azaltmaya yardımcı olur. Gelecekteki Trendler Yarıiletken Montaj ve Test Tesisi Teknoloji Heterojen entegrasyon ve çipletlerin yükselişi, yarı iletken montaj ve test tesislerinin operasyonlarını yeniden şekillendiriyor . Fan-out wafer-level packaging (FOWLP) gibi yenilikler , daha sıkı bileşen entegrasyonuna olanak tanıyarak daha küçük ve daha hızlı cihazlara yönelik talepleri karşılıyor. Bu trendlerin önünde kalmak, ürün tasarımlarını optimize etmeyi amaçlayan mühendislik ekipleri için hayati önem taşıyor. Sonuç Tüketici elektroniği geliştikçe, yarı iletken montaj ve test tesisi, yüksek performanslı ve güvenilir bileşenlerin sunulmasında vazgeçilmezliğini koruyor. Tedarik ve mühendislik ekipleri, tesisin işlevlerini, parametrelerini ve sektör trendlerini iyi anlayarak verimliliği ve yeniliği artırabilirler. Daha fazla bilgi için, Yarı İletken Sanayi Birliği'nin kaynaklarını inceleyebilirsiniz.

Elektronik cihazlar giderek daha karmaşık hale geldikçe ve geçici voltaj yükselmeleri tehdidi yoğunlaştıkça, Geçici Voltaj Bastırıcı (TVS) diyot devre koruma alanında temel bir bileşen olarak ortaya çıkmıştır. Hızlı tepkisi ve yüksek verimli geçici aşırı voltaj bastırmasıyla bilinen SMAJ20A, TVS diyot serisinde öne çıkan bir üründür ve mükemmel performansı ve geniş uygulama yelpazesiyle övülmektedir. Bu makale, SMAJ20A'nın devre korumadaki önemli rolünü ve sayısız avantajını inceleyen derinlemesine bir analiz sunmaktadır. I. SMAJ20A'nın Çekirdek Parametrelerine Genel Bakış Polarite: Tek yönlü SMAJ20A, tek yönlü bir diyottur, yani akımın yalnızca tek bir yönde akmasına izin verir. Bu tasarım, ters geçici aşırı gerilimi etkili bir şekilde bastırma yeteneğini artırır. Ters Çalışma Voltajı (Vrwm): 20V Bu, SMAJ20A'nın arızalanmadan dayanabileceği maksimum ters voltajdır. Normal çalışma voltajı koşulları altında, SMAJ20A kararlı kalır ve devre için güvenilir geçici aşırı voltaj koruması sunar. Slkor Geçici Koruma Diyotu SMAJ20A ürün fotoğrafı Arıza Voltajı (Min/Maks): 22.2V ~ 24.5V SMAJ20A'nın arıza gerilim aralığı, geçici aşırı gerilimler tehlikeli seviyelere ulaştığında hızlı tepki verecek şekilde optimize edilmiştir, böylece aşırı gerilim etkili bir şekilde bastırılır ve devre korunur. Ters Kaçak Akımı (Ir): 5μA Son derece düşük ters kaçak akım, devrenin normal çalışmasına olan müdahaleyi en aza indirerek genel verimliliği ve kararlılığı artırır. Slkor Geçici Koruma Diyotu SMAJ20A özellikleri Tepe Darbe Akımı (Ipp) @ 10/1000μs: 12.3A SMAJ20A, 12.3/10μs darbe genişliği ile 1000A'e kadar tepe darbe akımına dayanabilir ve bu da geçici akımları idare etmedeki olağanüstü yeteneğini gösterir. Maksimum Sıkma Voltajı: 32.4V SMAJ20A, geçici aşırı gerilim olaylarında bile gerilimi güvenli bir aralıkta (32.4 V'a kadar) sabitleyerek, alt devre bileşenlerinin hasar görmesini önler. Tepe Darbe Gücü (Ppp) @ 10/1000μs: 400W SMAJ20A, 400/10μs darbe genişliğiyle 1000W'a kadar tepe darbe gücünü işleyebilir ve bu da onun olağanüstü geçici güç işleme yeteneklerini daha da öne çıkarır. Slkor Geçici Koruma Diyotu SMAJ20A Parametreleri II. SMAJ20A'nın Devre Korumasındaki Temel Rolleri Güç Devresi Koruması SMAJ20A, güç anahtarlarının aniden kapanması veya açılmasıyla oluşan voltaj yükselmelerini etkili bir şekilde bastırır ve güç devresindeki diğer bileşenleri geçici aşırı voltaj hasarından korur. Hızlı tepkisi ve etkili bastırması, güç kaynağının kararlı çalışmasını ve güvenilirliğini sağlar. İletişim Arayüzü Koruması SMAJ20A, haberleşme arayüz devrelerinde yıldırım düşmesi veya elektrostatik deşarj gibi kaynaklardan kaynaklanan geçici aşırı gerilimlere karşı koruma sağlayarak istikrarlı veri iletimi sağlar. Diyotun düşük kaçak akımı ve geniş arıza gerilimi aralığı, dinamik ve zorlu haberleşme ortamlarında güvenilir bir şekilde çalışmasını sağlayarak güçlü bir koruma sağlar. Yıldırımdan Korunma SMAJ20A yıldırım koruma uygulamalarında mükemmeldir. Bir yıldırım çarpması meydana geldiğinde, hızla tepki verebilir ve dalgalanma enerjisini toprağa yönlendirerek cihazı hasardan koruyabilir. Yüksek tepe darbe akımı ve güç işleme yetenekleri, onu yıldırım koruma devreleri için ideal bir seçim haline getirir. Otomotiv Elektroniği Otomotiv elektroniği alanında SMAJ20A, motor kontrolü, araç içi ses ve navigasyon sistemleri gibi temel sistemleri geçici aşırı gerilimlerden korumada kritik bir rol oynar. Kompakt paketi ve mükemmel performans parametreleri onu otomotiv elektronik sistemleri için oldukça uygun hale getirir. III. SMAJ20A'nın Uygulama Avantajları Hızlı Tepki ve Etkin Bastırma SMAJ20A, geçici aşırı gerilimlere anında tepki vererek bunları güvenli bir aralıkta tutarak devreyi etkili bir şekilde korur. Kararlı ve Güvenilir Son derece düşük kaçak akım ve geniş arıza gerilim aralığına sahip olan SMAJ20A, çeşitli ve dalgalı devre ortamlarında güvenilir bir şekilde çalışarak uzun vadeli, güvenilir koruma sunar. Entegrasyonu Kolay SMAJ20A'nın küçük form faktörü, montajı ve lehimlemeyi kolaylaştırarak yüksek yoğunluklu elektronik sistemlerde kullanım için ideal hale getiriyor. Geniş Uygulama Aralığı Olağanüstü performansı ve geniş uygulanabilirliği ile SMAJ20A, güç devreleri, iletişim arayüzleri, yıldırımdan korunma, otomotiv elektroniği ve daha birçok alanda etkili olduğunu kanıtlamıştır. Sonuç Sonuç olarak, SMAJ20A geçici gerilim bastırma diyotu, mükemmel performansı, geniş uygulama yelpazesi ve benzersiz avantajlarıyla devre koruma alanında öne çıkmaktadır. Devre güvenliğinin önemli bir koruyucusu olan SMAJ20A, cihazların istikrarlı çalışmasını ve uzun kullanım ömrünü sağlayarak gelecekteki elektronik sistemlerde önemli bir rol oynamaya devam edecektir. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMAJ20AÜrün Sayfasına

Elektronik cihazlar giderek daha karmaşık hale geldikçe ve geçici voltaj tehditleri daha da ciddileştikçe, geçici voltaj baskılayıcı diyotlar (TVS diyotlar) devre korumasında giderek daha önemli bir rol oynamaktadır. TVS diyot serisindeki olağanüstü bir ürün olan SMBJ28CA, çift yönlü koruma, yüksek performans özellikleri ve geniş uygulama senaryoları sunarak devre güvenliği için kapsamlı bir yükseltme sağlar. Bu makale, SMBJ28CA'yı ayrıntılı olarak analiz edecek ve devre korumasında benzersiz avantajlarını ve uygulama beklentilerini yenilikçi bir bakış açısıyla inceleyecektir. 1. SMBJ28CA'nın Temel Parametreleri Polarite: Çift yönlü SMBJ28CA, çift yönlü polarite tasarımına sahiptir; bu da hem pozitif hem de negatif yönlerdeki geçici aşırı gerilimi etkili bir şekilde bastırabileceği ve devreye daha kapsamlı koruma sağlayabileceği anlamına gelir. Ters Çalışma Voltajı (Vrwm): 28V Bu, SMBJ28CA'nın arızalanmadan dayanabileceği maksimum ters voltajdır. Normal çalışma voltajları altında, SMBJ28CA kararlı kalır ve devrenin düzgün çalışmasını sağlar. Slkor Geçici Koruma Diyotu SMBJ28CA ürün fotoğrafı Arıza Voltajı (Min/Maks): 31.1V ~ 35.8V SMBJ28CA, orta derecede geniş bir arıza gerilim aralığına sahiptir ve bu sayede geçici gerilim tehlikeli seviyelere ulaştığında aşırı gerilimi hızlı bir şekilde bastırıp devreyi hasardan korur. Geniş arıza gerilim aralığı, diyotun uyarlanabilirliğini ve güvenilirliğini de artırır. Ters Kaçak Akımı (Ir): 5μA Son derece düşük ters kaçak akım, normal devre çalışmasındaki paraziti azaltarak genel devre verimliliğini ve kararlılığını artırır. Slkor Geçici Koruma Diyotu SMBJ28CA özellikleri Tepe Darbe Akımı (Ipp) @ 10/1000μs: 13.2A SMBJ28CA, 13.2/10μs darbe genişliğinde 1000A'ya kadar tepe darbe akımını işleyebilir, bu da mükemmel geçiş akımı işleme kabiliyetini gösterir ve devreye güçlü koruma sağlar. Maksimum Sıkma Voltajı: 45.4V Geçici aşırı gerilim durumunda SMBJ28CA, gerilimi hızla güvenli bir seviyeye (45.4 V'a kadar) sabitleyerek, sonraki devre bileşenlerinin zarar görmemesini sağlar. Tepe Darbe Gücü (Ppp) @ 10/1000μs: 600W SMBJ28CA, 600/10μs darbe genişliğinde 1000W'a kadar tepe darbe gücüne dayanabilir, bu da geçici gücü yönetme konusundaki mükemmel yeteneğini daha da kanıtlar ve devre için daha güvenilir bir koruma sağlar. Slkor Geçici Koruma Diyotunun SMBJ28CA Parametreleri 2. SMBJ28CA'nın Çift Yönlü Koruması Nasıl Çalışır? SMBJ28CA geçici gerilim baskılayıcı diyotun çift yönlü koruma özelliği, benzersiz çift yönlü polarite tasarımı sayesinde elde edilir. Bu tasarım, SMBJ28CA'nın her iki yöndeki geçici aşırı gerilimlere etkili bir şekilde tepki verip baskılayarak devreyi hasardan korumasını sağlar. Özellikle, SMBJ28CA 31.1V ila 35.8V arasında geniş bir arıza voltajı aralığına sahiptir. Bu, devredeki voltaj bu aralığı aştığında SMBJ28CA'nın çalışmaya başlayacağı, aşırı voltajı toprağa yönlendireceği ve devredeki diğer bileşenleri koruyacağı anlamına gelir. Özellikle, bu arıza voltajı aralığı çift yönlüdür, bu nedenle aşırı voltaj pozitif veya negatif yönde olsun, SMBJ28CA yanıt verecektir. Ayrıca, SMBJ28CA 45.4 V'luk yüksek bir sıkıştırma voltajına sahiptir. Geçici bir aşırı gerilim diyotun arıza gerilimi aralığını aştığında, SMBJ28CA bunu hızla sıkıştırma voltajının altına sıkıştırarak devredeki diğer bileşenlerin aşırı gerilimden zarar görmemesini sağlar. Bu sıkıştırma voltajı işlevi yine çift yönlüdür; yani SMBJ28CA, aşırı gerilimin pozitif veya negatif olmasına bakılmaksızın, aşırı gerilimi her iki yönde de güvenli bir aralığa etkili bir şekilde sıkıştırabilir. Böylece, devrede pozitif veya negatif yönde geçici aşırı gerilim ortaya çıktığında, SMBJ28CA hızla yanıt verecek ve güvenli bir aralıkta bastırarak devreyi hasardan koruyacaktır. Bu çift yönlü koruma özelliği, SMBJ28CA'yı karmaşık devre ortamlarındaki çeşitli geçici gerilim tehditlerine karşı daha uyumlu hale getirerek, kararlı devre çalışması için güvenilir koruma sağlar. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMBJ28CAÜrün Sayfasına

Wafer Dökümhanesi Nedir? Yarı iletkenlerin temel bileşeni olan silikon levhaları üreten özel bir tesise yarı iletken dökümhanesi denir. Bu tesisler, akıllı telefonlar, dizüstü bilgisayarlar ve IoT cihazları gibi aygıtlarda kullanılan entegre devrelerin (IC'ler) üretiminde kritik bir rol oynar. Entegre cihaz üreticilerinin (IDM'ler) aksine, yarı iletken dökümhaneleri yalnızca üretime odaklanarak tüketici elektroniği şirketleri için uygun maliyetli ölçeklendirmeyi mümkün kılar. Bu süreç, silikon alt tabakalarda karmaşık devreler oluşturmak için fotolitografi, aşındırma ve doping işlemlerini içerir. Tedarik ekipleri için, bu tedarik zinciri adımını anlamak, daha iyi tedarikçi görüşmeleri ve kalite kontrolü sağlar. Wafer Dökümhanesinin Gelişim Tarihi Yarı iletken üretim maliyetlerini düşürme ihtiyacıyla tetiklenen wafer dökümhanelerinin evrimi 1980'lerde başladı. TSMC gibi şirketler, tasarım ve imalatı birbirinden ayırarak "saf dökümhane" modeline öncülük etti. Bu değişim, daha küçük firmaların pahalı üretim tesislerine sahip olmadan yenilik yapmalarına olanak sağladı. On yıllar boyunca, daha küçük nanometre düğümleri gibi wafer dökümhane teknolojisindeki gelişmeler, daha yüksek transistör yoğunluğu ve enerji verimliliği sağladı. Bugün, sektör dökümhaneler ve tüketici elektroniği devleri arasındaki iş birlikleriyle gelişiyor ve 5nm ve 3nm gibi en yeni düğümlerin hızla benimsenmesini sağlıyor. Dökümhane Evrimindeki Önemli Kilometre Taşları 1987: TSMC, saf dökümhane modelini kuruyor. 2000: 300 mm'lik gofretlere geçiş üretkenliği artırıyor. 2020: 7 nm altı proseslerde EUV litografinin benimsenmesi. Wafer Dökümhanesinin Özellikleri Modern yarı iletken üretim tesisleri üç temel özellik ile tanımlanır: hassasiyet, ölçeklenebilirlik ve uyarlanabilirlik. Hassasiyet, devre desenlemesinde nanometre düzeyinde doğruluk sağlayarak kusurları en aza indirir. Ölçeklenebilirlik, tüketici elektroniğine yönelik küresel talebi karşılamak için yarı iletkenlerin seri üretimini mümkün kılar. Uyarlanabilirlik, yapay zeka çiplerinden MEMS sensörlerine kadar çeşitli tasarımları destekleme yeteneğini ifade eder. Ayrıca, üretim tesisleri sürdürülebilirliğe büyük yatırımlar yaparak su ve enerji tüketimini azaltır. Mühendislik ekipleri için, ürün tasarımlarını üretim tesisinin yetenekleriyle uyumlu hale getirmek , performans ve maliyet verimliliği açısından hayati önem taşır. Wafer Dökümhanesinin Parametreleri Yarı iletken üretim tesisi seçimi, düğüm boyutu, verim oranları ve teslim süresi gibi teknik parametrelerin değerlendirilmesini gerektirir. Düğüm boyutu (örneğin, 7nm, 5nm) transistör yoğunluğunu ve güç verimliliğini belirler. Verim oranları, hatasız yarı iletkenlerin yüzdesini yansıtır ve maliyetleri doğrudan etkiler. Teslim süresi, yeni cihazların pazara sunulma süresini etkiler. Diğer faktörler şunlardır: Gofret boyutu: 200mm ve 300mm çapları. Malzeme: Silisyum, silisyum karbür veya galyum nitrür. Sertifikalar: Kalite güvencesi için ISO standartları. Tüketici Elektroniğinde Wafer Dökümhanesinin Rolleri Yarı iletken üretim tesisleri, tüketici elektroniği inovasyonunun omurgasını oluşturmaktadır. Entegre devre tasarımlarını, giyilebilir cihazlar ve akıllı ev sistemleri gibi cihazlara güç veren fiziksel çiplere dönüştürürler. 3D entegre devre entegrasyonu gibi gelişmiş paketleme teknolojileri sunarak, daha ince ve daha hızlı cihazlar üretilmesini sağlarlar. Tedarik ekipleri, özellikle bileşen kıtlığı dönemlerinde, maliyet ve performansı dengelemek için yarı iletken üretim tesislerine güvenir. Örneğin, TSMC'nin gelişmiş düğümleri, önde gelen akıllı telefon markaları için yüksek performanslı işlemciler üretmede çok önemli rol oynamıştır. Wafer Dökümhanesinin Uygulamaları Akıllı telefonlardan otomotiv sistemlerine kadar, yarı iletken üretim tesisleri çeşitli uygulamaları destekliyor. Tüketici elektroniğinde işlemciler, bellek yongaları ve sensörler üretiyorlar. Otomotiv endüstrisi, ADAS ve bilgi-eğlence sistemlerinde güvenilir entegre devreler için üretim tesislerine bağımlı. Yapay zeka ve 5G gibi gelişmekte olan alanlar da özel yongalar üretmek için üretim tesislerinden yararlanıyor. Örneğin, uç bilişimin yükselişi, düşük güç tüketimli, yüksek hızlı yarı iletkenlere olan talebi artırdı. Mühendislik ekipleri, bu çeşitli kullanım durumları için tasarımları optimize etmek amacıyla üretim tesisleriyle yakın işbirliği içinde çalışmalıdır. Vaka Çalışması: Akıllı Telefon İşlemcileri Önde gelen akıllı telefon markaları, özel yonga setleri geliştirmek için yonga üretim tesisleriyle ortaklık kuruyor . Apple'ın A serisi ve Qualcomm'un Snapdragon işlemcileri, TSMC'nin 5nm üretim teknolojisi kullanılarak üretiliyor ve bu da performansı ve pil ömrünü artırıyor. Bu iş birliği, üretim tesisinin rekabet avantajı sağlama rolünün altını çiziyor. Wafer Dökümhanesi Üreticileri Yarı iletken levha üretim pazarına TSMC, Samsung Foundry ve GlobalFoundries gibi önemli oyuncular hakimdir. TSMC, gelişmiş düğümler konusunda uzmanlaşarak %50'nin üzerinde pazar payına sahiptir. Samsung, bellek ve mantık çiplerinde öne çıkarken, GlobalFoundries RF ve analog çözümlere odaklanmaktadır. Çin'deki SMIC gibi bölgesel üretim tesisleri, jeopolitik değişimler ortamında ivme kazanmaktadır. Satın alma ekipleri, bir ortak seçerken jeopolitik riskler, kapasite ve teknolojik uzmanlık gibi faktörleri değerlendirmelidir. Sonuç Yarı iletken üretim tesislerini anlamak, tüketici elektroniği sektöründeki tedarik ve mühendislik ekipleri için çok önemlidir. Tarihsel dönüm noktalarından teknik parametrelere kadar bu bilgi, tedarikçi seçimi ve ürün tasarımında bilinçli kararlar alınmasını sağlar. Sektör 3nm düğümlere ve ötesine doğru ilerlerken, üst düzey üretim tesisleriyle iş birliği inovasyon için kritik önem taşıyacaktır. Daha fazla bilgi için, Yarı İletken Endüstri Birliği gibi yetkili kaynakları inceleyebilirsiniz.

Çip Tasarım Şirketi Nedir? Çip tasarım şirketleri, akıllı telefonlardan yapay zeka sistemlerine kadar çeşitli cihazlarda kullanılan entegre devre (IC) tasarımlarının oluşturulmasında uzmanlaşmıştır. Bu firmalar, elektronik tasarım otomasyonu (EDA) gibi araçlardan yararlanarak kavramsal tasarımları üretilebilir düzenlere dönüştürür. Yarı iletken dökümhanelerinin aksine, çip tasarım şirketleri yalnızca inovasyona odaklanarak tüketici elektroniği markalarının karmaşık Ar-Ge çalışmalarını dış kaynaklardan temin etmelerini sağlar. Satın alma ekipleri için, bu tür firmalarla ortaklık kurmak, tasarım altyapısına büyük ön yatırımlar yapmadan en son teknolojiye erişimi garanti eder. Çip Tasarım Şirketlerinin Gelişim Tarihi Çip tasarım şirketlerinin yükselişi , maliyetleri düşürme ve inovasyonu hızlandırma ihtiyacından kaynaklanan 1990'lara kadar uzanmaktadır. ARM gibi öncü firmalar, lisanslanabilir IP çekirdekleriyle sektörü devrimleştirdi ve tasarımı üretimden ayırdı. Bu değişim, daha küçük firmaların Intel gibi devlerle rekabet etmesine olanak sağladı. Zamanla, EDA araçlarındaki gelişmeler ve Moore Yasası, şirketlerin GPU'lar (NVIDIA) veya mobil işlemciler (Qualcomm) gibi niş alanlara odaklanmasıyla uzmanlaşmayı hızlandırdı. Bugün, sektör, yeni nesil çipler sunmak için dökümhaneler ve OEM'lerle yapılan iş birlikleriyle gelişmektedir. Önemli Tarihsel Kilometre Taşları 1990: ARM lisanslanabilir işlemci mimarilerini tanıttı. 2000: Broadcom ve MediaTek'in örneklediği fabrikasyon olmayan modellerin yükselişi. 2020: Yapay zekanın yönlendirdiği özel ASIC'ler ve SoC'lere olan talep. Çip Tasarım Şirketlerinin Özellikleri Modern çip tasarım şirketleri üç temel üzerine kuruludur: inovasyon çevikliği , IP portföy derinliği ve sektörler arası uzmanlık . 5G ve uç bilişim gibi trendlere hızla uyum sağlarlar ve genellikle yıllık olarak güncellenmiş mimariler yayınlarlar. ARM'nin Cortex çekirdekleri gibi sağlam IP kütüphaneleri, yeniden kullanılabilir tasarımlara olanak tanıyarak pazara sunma süresini kısaltır. Ek olarak, bu firmalar otomotiv, sağlık ve IoT sektörleriyle iş birliği yaparak çeşitli uygulamalar için çözümler geliştirirler. Mühendislik ekipleri, bir ortak seçerken şirketin performans, güç verimliliği ve ölçeklenebilirlik arasındaki dengeyi sağlama yeteneğini değerlendirmelidir. Çip Tasarım Şirketlerinin Parametreleri Çip tasarım şirketi seçimi, teknik ve operasyonel ölçütlerin analiz edilmesini gerektirir. Başlıca parametreler şunlardır: Düğüm uyumluluğu: 7nm, 5nm veya gelişmiş paketleme teknolojilerine destek. IP çeşitliliği: İşlemci çekirdeklerinin, bellek denetleyicilerinin ve bağlantı modüllerinin kullanılabilirliği. Market zamanı: Konseptten bant çıkışına kadar ortalama tasarım döngüsü süresi. Örneğin, NVIDIA gibi şirketler yapay zeka iş yükleri için optimize edilmiş GPU tasarımlarında öne çıkarken, Qualcomm entegre 5G modemli mobil SoC'lerde hakim konumdadır. Tüketici Elektroniğinde Çip Tasarım Şirketlerinin Rolleri Çip tasarım şirketleri, tüketici elektroniği için inovasyon motorları görevi görür. Apple'ın M serisi çipleri veya Google'ın Tensor işlemcileri gibi özel silikonlar aracılığıyla markaların ürünlerini farklılaştırmalarını sağlarlar. Tasarımı dış kaynaklara yaptırarak, OEM'ler Ar-Ge risklerini azaltır ve pazara özgü özelliklere odaklanır. Satın alma ekipleri, maliyet verimliliğini sağlamak için lisanslama modelleri (telif hakkına dayalı veya peşin ödeme) ve uzun vadeli yol haritası uyumu gibi faktörleri değerlendirmelidir. Çip Tasarım Şirketlerinin Uygulamaları Akıllı telefonlardan akıllı ev cihazlarına kadar, çip tasarım şirketleri neredeyse her tüketici teknolojisinin temelini oluşturmaktadır. Başlıca uygulama alanları şunlardır: Mobil işlemciler: Kusursuz çoklu görev için yüksek performanslı CPU'lar. Yapay zeka hızlandırıcıları: Makine öğrenimi görevleri için özel çipler. IoT denetleyicileri: Bağlantılı sensörler ve giyilebilir cihazlar için düşük güç tüketimli IC'ler. Kuantum bilişim ve otonom araçlar gibi yeni ortaya çıkan alanlar, özel entegre devre çözümlerine yönelik fırsatları daha da genişletiyor. Vaka Çalışması: Akıllı Telefon İnovasyonu Apple'ın TSMC ve ARM gibi çip tasarım şirketleriyle yaptığı iş birliği , %40 daha hızlı GPU performansı sunan A16 Bionic çipini ortaya çıkardı. Bu sinerji, stratejik ortaklıkların kalabalık pazarlarda nasıl rekabet avantajı sağladığını vurguluyor. Çip Tasarım Şirketlerinin Üreticileri Çip tasarım şirketleri pazarında NVIDIA, Qualcomm, AMD ve ARM gibi liderler, MediaTek ve Unisoc gibi yükselen oyuncularla birlikte yer alıyor. NVIDIA yapay zeka ve grafik alanlarında hakimiyet kurarken, Qualcomm kablosuz iletişim entegre devrelerinde lider konumda. Çinli HiSilicon gibi bölgesel firmalar, jeopolitik değişimler ortamında ivme kazanıyor. Satın alma ekipleri, kanıtlanmış ölçeklenebilirlik ve jeopolitik risk azaltma stratejilerine sahip ortaklara öncelik vermelidir. Sonuç Tüketici elektroniği tedarik ve mühendislik ekipleri için, çip tasarım şirketlerini anlamak, stratejik kaynak bulma ve ürün geliştirme açısından hayati önem taşır. Tarihsel evrimden teknik parametrelere kadar bu bilgi, hızla gelişen bir sektörde bilinçli kararlar alınmasını sağlar. Özel entegre devreler (IC'ler) talebi arttıkça, çevik tasarım firmalarıyla iş birliği kritik önem taşımaya devam edecektir. Daha derinlemesine bilgi edinmek için Yarı İletken Endüstri Birliği gibi yetkili kaynakları inceleyin.

Elektronik cihazların günlük çalışmasında, geçici voltaj baskılaması kritik bir görevdir. Devrelerde meydana gelebilecek aşırı voltaj geçişlerini etkili bir şekilde ele almak için, Geçici Voltaj Baskılayıcı (TVS) diyot geliştirildi. Bunlar arasında, SBJ12A, mükemmel elektriksel özellikleri ve kararlılığıyla yüksek performanslı bir geçici voltaj baskılayıcı diyot olarak öne çıkıyor ve onu çeşitli uygulamalarda tercih edilen bir seçim haline getiriyor. Tek Yönlü Koruma: Tek Yönlü Bir Koruyucu SBJ12A, tek yönlü polarite tasarımını benimser, yani tek yönlü akım koruması için özel olarak optimize edilmiştir. Bir devrede, akımın yalnızca bir yönde akmasını sağlayarak ters akımın oluşturduğu potansiyel tehdidi etkili bir şekilde önler. Bu tasarım, SBJ12A'ya güç giriş terminalleri ve sinyal hatları gibi tek yönlü koruma gerektiren devrelerde benzersiz bir avantaj sağlar. Slkor Geçici Koruma Diyotu SBJ12A ürün fotoğrafı Ters Çalışma Voltajı ve Arıza Voltajı: Hassas Kontrol SBJ12A'nın ters çalışma voltajı (Vrwm) 12 V'tur; bu, normal çalışma voltajı altında diyotun devre üzerinde herhangi bir etki yaratmadan kapalı durumda kaldığı anlamına gelir. Voltaj bu eşiği aştığında, diyot aşırı voltaj enerjisini dağıtmak için hızla iletime geçer. Arıza voltaj aralığı 13.3 V ile 15.3 V arasındadır. Bu hassas kontrollü arıza voltaj aralığı, SBJ12A'nın farklı voltaj seviyelerine sahip devrelerde hassas koruma sağlamasını sağlar. Slkor Geçici Koruma Diyotu SBJ12A spesifikasyonu Düşük Kaçak Akım: Verimli Enerji Tasarrufu Ters kaçak akım (Ir), diyot kapalı durumdayken diyottan ne kadar akım geçtiğini ölçmek için önemli bir göstergedir. SBJ12A'nın ters kaçak akımı sadece 5μA'dır ve bu sayede diyot kapalı durumdayken neredeyse hiç enerji tüketmez ve böylece devrenin genel enerji verimliliği artar. Slkor Geçici Koruma Diyotu SBJ12A'nın Parametreleri Yüksek Tepe Darbe Akımı: Geçici Dalgalanmalara Dayanıklı Devrelerde oluşabilecek geçici aşırı gerilim karşısında SBJ12A etkileyici bir dayanıklılık sergiler. Tepe darbe akımı (Ipp) 30.2/10μs dalga formu altında 1000A'ya ulaşır, bu da yoğun geçici dalgalanmalar altında bile SBJ12A'nın hızlı tepki verebileceği, aşırı gerilim enerjisini etkili bir şekilde dağıtabileceği ve devreyi hasardan koruyabileceği anlamına gelir. Maksimum Sıkma Voltajı: Devre Güvenliğini Koruma Geçici aşırı gerilimin dağılması sırasında diyot üzerindeki gerilim hızla yükselir. SBJ12A'nın maksimum sıkıştırma gerilimi 19.9 V'tur; bu sayede en zorlu koşullarda bile diyot üzerindeki gerilim bu güvenlik eşiğini aşmaz ve böylece devredeki diğer bileşenler aşırı gerilim hasarından etkili bir şekilde korunur. Tepe Darbe Gücü: Güçlü Yetenek Gösteriliyor Tepe darbe gücü (Ppp), bir diyotun geçici olaylar sırasında güce dayanma yeteneğinin önemli bir göstergesidir. SBJ12A, 10/1000 μs dalga formunda mükemmel tepe darbe gücü performansı sergileyerek, geçici aşırı gerilimle başa çıkmada güçlü güvenilirliğini ve performansını tam anlamıyla ortaya koymaktadır. Maksimum Sıkıştırma Voltajının Rolü Aşırı gerilimin dağıtılması sırasında diyot üzerindeki gerilim hızla yükselir. Adından da anlaşılacağı gibi, maksimum sıkıştırma gerilimi, diyotun bu dağıtım işlemi sırasında ulaşacağı en yüksek gerilimdir. Bu değer, devredeki diğer bileşenleri korumak için çok önemlidir. Gerilim Yükselmesini Sınırlama: Aşırı gerilim oluştuğunda, geçici gerilim bastırıcı diyot, dahili PN bağlantı yapısı aracılığıyla aşırı gerilim enerjisini hızla iletir ve dağıtır. Bu işlem sırasında diyot üzerindeki gerilim yükselir, ancak maksimum sıkıştırma gerilimi, gerilimin güvenli bir eşiği aşmamasını sağlayarak yükselmenin boyutunu sınırlar. Diğer Bileşenlerin Korunması: Devredeki transistörler ve entegre devreler gibi diğer bileşenlerin kendi maksimum çalışma gerilimi sınırları vardır. Diyot üzerindeki gerilim, geçici aşırı gerilim nedeniyle bu bileşenlerin maksimum çalışma gerilimini aşarsa, bileşenler hasar görebilir. Maksimum sıkıştırma gerilimi, diyot üzerindeki gerilimin bu güvenlik eşiğini aşmamasını sağlayarak devredeki diğer bileşenleri korur. Devre Güvenilirliğini Geliştirme: Voltaj artışını sınırlayarak ve diğer bileşenleri koruyarak, maksimum sıkıştırma voltajı dolaylı olarak devrenin genel güvenilirliğini artırır. Devrenin geçici aşırı voltajla karşılaştığında daha kararlı bir şekilde çalışmasını sağlayarak, aşırı voltajdan kaynaklanan arızaları ve hasarı azaltır. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMBJ12AÜrün Sayfasına

Makaleye Genel Bakış Bu makale, Arduino'nun açık kaynaklı bir donanım platformundan genişletilmiş bir ekosisteme dönüşümünü inceliyor ve çok sayıda alanda yarattığı derin etkiyi vurguluyor. Arduino'yu Tanımlamak Arduino, mikrodenetleyiciler dünyasına basit, düşük maliyetli ancak yüksek performanslı bir giriş noktası sağlamak için tasarlanmış açık kaynaklı bir donanım ve yazılım platformudur. Yaklaşık yirmi yıl önce David Cuartielles, Gianluca Martino, Tom Igoe, David Mellis ve Massimo Banzi tarafından öncülük edilmiştir. Arduino'nun bu tanımı on yıl önce yeterli olurdu. Ancak Arduino gelişti. Son yirmi yılda binlerce katkıda bulunan, açık kaynaklı ekosistemini zenginleştirdi. Bugün, Arduino sadece Arduino'dan çok daha fazlasıdır. Arduino Nasıl Değişti? Arduino ürün serisini genişletmeye devam ediyor. Klasik form faktörünü koruyan genişletilmiş versiyonlarla birlikte orijinal UNO'nun yinelemelerini sunmaya devam ediyor. Bu, Şekil 4'de gösterildiği gibi 8x12 LED matrisli UNO R1'ü içeriyor. Yeni Pro ürün serisi, uzaktan izleme ve veri paylaşımına olanak tanıyan yüksek performanslı 32 bit işlemciler ve ağ bağlantısı sunuyor. Pro serisi ayrıca programlanabilir mantık denetleyicisi (PLC) Opta'yı da içeriyor. Gelişmiş entegre geliştirme ortamları (IDE'ler) artık seri çizici gibi özellikler sunuyor. Şekil 1. Arduino Uno R4 ve çeşitli Qwiic cihazlarını sergileyen SparkFun kiti. Arduino Nerede Başarılı Oldu? Birçok üniversite öğrencisi ve eğitimci için Arduino, çıplak metal programlamayı tercih eden puristlerden onu neredeyse her şey için kullanan meraklılara kadar güçlü duygular uyandırır. Onların fikir birliği? Arduino, küresel mikrodenetleyici topluluklarında ve yapım alanlarında köklü bir başarıdır. Başka bir deyişle, dünya çapındaki öğrenciler ve hobiciler, onun donanımı ve IDE'sine yakından aşinadır. Ancak hikaye burada bitmiyor, Arduino'nun etkisi şirketin ve ürünlerinin çok ötesine uzanıyor. Arduino Etki Alanını Nasıl Genişletti? İşler burada ilginçleşiyor, çünkü Arduino'nun ilk tanımımızın neden eksik olduğunu görmeye başlıyoruz. DigiKey'de bir mühendis olarak çeşitli platformları keşfetme fırsatım oldu. Arduino'nun orijinal kapsamını aştığını gözlemledim. Daha önce, Arduino'nun eğitim ortamlarında neredeyse her yerde bulunan bir sabit olduğunu belirtmiştim. Bu gerçek fark edilmeden kalmadı - sadece Arduino tarafından değil, aynı zamanda diğer üreticiler tarafından da. Arduino Bir Dil Çevirmeni Olarak Konuşma, Arduino'dan Raspberry Pi'ye odaklanıldığında büyüleyici bir hal alıyor. Burada çeşitli teknolojilerle karşılaşıyoruz. Örneğin, Raspberry Pi Pico doğrudan Arduino IDE'sinden programlanabilir. Ayrıca, KUNBUS'tan gelenler gibi Pi tabanlı PLC'lere uygulanabilir bir teknik olan Arduino sözdizimini korurken Pi'yi bağımsız olarak programlamak için yöntemler de mevcuttur. Benzer şekilde, diğer üreticiler Arduino kodunu kendi IDE'lerine aktarabilirler. Örneğin, Microchip'in MPLAB'ı (bir DigiKey ortağı) bir Arduino projesini aktarabilir. Bir örnek proje UNO'yu programlayabilir, ardından kod MPLAB'a aktarılabilir ve Microchip AVR mikrodenetleyicilerine (aslen Atmel) dağıtılabilir. Bir kez daha, Arduino'nun geniş eğitim temeli mikrodenetleyicilerin daha derin anlaşılması için kullanılır. Teknik Bilgi: AI modellerini eğitmek için büyük miktarda Arduino C kodu kullanıldı. Sonuç olarak, AI artık kod üretme ve optimize etmede yardımcı olabilir. Örneğin, bu makalede gösterildiği gibi AI yardımıyla üretilen bloke olmayan kodu düşünün. Başlangıçta PLC programlamaya bağlı kavramların daha geniş uygulamalara nasıl sorunsuz bir şekilde adapte olabileceğini gösterir.

Giriş: Devre Koruması İçin Yeni Bir Seçim Elektronik cihazların karmaşık dünyasında, devrelerin kararlı çalışmasını sağlamak için geçici voltaj bastırma olmazsa olmazdır. Geçici Voltaj Bastırıcı (TVS) diyot, devre korumasında önemli bir rol oynar, hızlı tepki ve yüksek verimlilik sunar ve bu da onu tasarımcılar için tercih edilen bir seçenek haline getirir. Bugün, benzersiz elektriksel özellikleri ve kararlılığıyla alana yeni bir koruma düzeyi getiren yüksek performanslı çift yönlü TVS diyotu SMBJ18CA'ya daha yakından bakacağız. 1. Çift Yönlü Polarite: Kapsamlı Korumanın Temel Taşı SMBJ18CA, hem ileri hem de geri yönlerde dengeli koruma sağlamasını sağlayan çift yönlü bir polarite tasarımına sahiptir. Güç girişinde veya sinyal hattı arayüzünde olsun, SMBJ18CA aşırı voltajı toprağa veya diğer düşük empedanslı yollara yönlendirerek geçici aşırı voltaja hızla yanıt verir ve devredeki diğer bileşenleri etkili bir şekilde korur. Slkor Geçici Koruma Diyotu SMBJ18CA ürün fotoğrafı 2. Ters Çalışma Voltajı ve Arıza Voltajı: Koruma Aralığının Hassas Kontrolü Ters Çalışma Voltajı (Vrwm): 18V Arıza Voltaj Aralığı: 20V ila 23.3V SMBJ18CA'nın ters çalışma voltajı, diyotun normal çalışma koşullarında kapalı durumda kalmasını sağlayarak devre üzerinde herhangi bir etki yaratmaz. Ancak, voltaj bu eşiği aştığında, diyot aşırı voltajı yönlendirmek için hızla iletime geçer. Hassas bir şekilde kontrol edilen arıza voltajı aralığı sayesinde SMBJ18CA, farklı voltaj seviyelerine sahip devrelerde hedefli koruma sağlar. Slkor Geçici Koruma Diyotu SMBJ18CA özellikleri 3. Düşük Kaçak Akım: Verimli ve Enerji Tasarruflu Ters Kaçak Akımı (Ir): 5μA Sadece 5μA'lık olağanüstü düşük ters kaçak akımıyla SMBJ18CA, kapalı durumdayken minimum güç tüketimini garanti eder ve bu da devrenin genel enerji verimliliğine katkıda bulunur. Enerji tasarrufunu önceliklendiren elektronik cihazlar için SMBJ18CA ideal bir seçimdir. Slkor Geçici Koruma Diyotunun SMBJ18CA Parametreleri 4. Yüksek Tepe Darbe Akımı: Geçici Dalgalanmalara Dayanıklı Tepe Darbe Akımı (Ipp) @ 10/1000μs: 20.5A SMBJ18CA, 20.5/10μs dalga formunda 1000A'lık bir tepe darbe akımına dayanabilen olağanüstü bir dalgalanma işleme yeteneği sergiler. Bu, şiddetli geçici dalgalanmalara hızlı bir şekilde yanıt verebileceği, aşırı voltajı etkili bir şekilde yönlendirebileceği ve devreyi hasardan koruyabileceği anlamına gelir. 5. Maksimum Sıkıştırma Voltajı: Devre Güvenliği için Güçlü Bir Savunma Maksimum Sıkma Voltajı: 29.2V Geçici aşırı gerilim bastırma işlemi sırasında, diyot üzerindeki gerilim keskin bir şekilde yükselebilir. SMBJ18CA'nın maksimum sıkıştırma gerilimi, en zorlu koşullar altında bile diyot üzerindeki gerilimin bu güvenli eşiği aşmamasını sağlayarak devredeki diğer bileşenleri aşırı gerilim hasarından korur. Bu özellik, devrenin güvenli çalışması için sağlam bir garanti sağlar. 6. Peak Pulse Power: Gücünün ve Güvenilirliğinin Bir Kanıtı Tepe Darbe Gücü (Ppp) @ 10/1000μs: (Belirli değer sağlanmamıştır, ancak performans mükemmeldir) SMBJ18CA için kesin tepe darbe gücü değeri belirtilmemiş olsa da, üst düzey bir geçici gerilim baskılayıcı diyot olarak performansı çok şey anlatıyor. Bu parametre, SMBJ18CA'nın geçici aşırı gerilim olaylarıyla başa çıkma konusundaki güçlü yeteneklerini ve güvenilirliğini ortaya koyuyor. Sonuç: Çift Yönlü Koruma, Devre Güvenliği için Güçlü Bir Omurga Sonuç olarak, SMBJ18CA geçici gerilim baskılayıcı diyot, olağanüstü elektriksel özellikleri, kararlılığı ve verimliliğiyle öne çıkıyor. İster günlük gerilim dalgalanmalarıyla ister zorlu ortamlardaki şiddetli dalgalanmalarla karşı karşıya olun, SMBJ18CA devreleriniz için kapsamlı ve güvenilir koruma sağlar. Yüksek performans, kararlılık ve enerji verimliliği arayan elektronik cihaz tasarımcıları için SMBJ18CA ideal bir seçimdir. Devre korumasının geleceğinde, SMBJ18CA benzersiz avantajlarından yararlanmaya devam ederek elektronik cihazların güvenli çalışmasını sağlayacaktır. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMBJ18CAÜrün Sayfasına

Çip Aşındırma Makinesi Nedir? Çip aşındırma makinesi, yarı iletken üretiminde silikon levhalardan seçici olarak malzeme çıkarmak için kullanılan özel bir araçtır. Aşındırma olarak bilinen bu işlem, modern elektronikler için gerekli olan karmaşık devre desenleri oluşturur. Çip aşındırma makinesinin hassasiyeti , bileşenlerin tam tasarım özelliklerini karşılamasını sağlar ve bu da onu akıllı telefonlar ve bilgisayarlar gibi cihazların üretiminde vazgeçilmez kılar. Geleneksel mekanik yöntemlerin aksine, gelişmiş makineler nano ölçekli doğruluk için plazma veya kimyasal reaksiyonlar kullanır. Örneğin, Applied Materials ve Lam Research gibi şirketler , daha yüksek verimlilik için otomasyonu entegre eden sistemler sunarak bu alana hakimdir. Yarı iletken süreçleri hakkında daha fazla bilgi edinmek için Yarı İletken Endüstri Birliği'ni ziyaret edin. Çip Aşındırma Makinelerinin Gelişim Tarihi Çip aşındırma makinelerinin evrimi, yarı iletken teknolojisindeki ilerlemeleri yansıtmaktadır. 1960'larda, korumasız silikonu çözmek için sıvı kimyasallar kullanan ıslak aşındırma yöntemi baskındı. Bununla birlikte, entegre devrelerin yükselişi daha hassas kontrol gerektirdi ve 1980'lerde reaktif iyon aşındırma (RIE) gibi kuru aşındırma tekniklerine yol açtı. 2000'li yıllarda, plazma tabanlı sistemler standart hale geldi ve 10 nm'nin altında hassasiyet sağladı. Bugün, atomik katman aşındırma (ALE) gibi yenilikler sınırları daha da zorluyor. Bu ilerleme, çip aşındırma makinelerinin yeteneklerinin Moore Yasası'nı nasıl şekillendirdiğini, transistörlerin küçülürken performansın nasıl arttığını vurgulamaktadır. Önemli Kilometre Taşları 1960: İlk IC'ler için ıslak aşındırma yönteminin tanıtımı. 1980: Daha yüksek hassasiyet için kuru aşındırmaya geçin. 2000: Plazma aşındırma nanometre ölçeğinde doğruluk sağlıyor. 2020: Atomik katman aşındırma (ALE) 3 boyutlu çip mimarilerine olanak sağlar. Çip Aşındırma Makinelerinin Özellikleri Modern çip aşındırma makineleri üç temel özellik ile tanımlanır: hassasiyet, ölçeklenebilirlik ve çok yönlülük. Hassasiyet, çok katmanlı çipler için kritik önem taşıyan minimum malzeme kaybını sağlar. Ölçeklenebilirlik, 450 mm'ye kadar wafer boyutlarına uyum sağlayarak seri üretim taleplerini karşılar. Çok yönlülük, hem kimyasal hem de plazma aşındırmayı destekleyen modüler tasarımlardan gelir. Örneğin, Tokyo Electron'un sistemleri, silikon, oksitler ve metaller gibi çeşitli malzemeleri işlemek için yapılandırılabilir gaz karışımları sunar. Bu özellikler, çip aşındırma makinelerini 5 nm ve altı süreçlerde gelişmiş düğümlerin üretimi için hayati öneme sahip kılar. Talaş Aşındırma Makinelerinin Parametreleri Çip aşındırma makinesi seçimi, aşındırma hızı, homojenlik ve seçicilik gibi parametrelerin değerlendirilmesini gerektirir. Aşındırma hızı verimliliği belirlerken, homojenlik plakalar arasında tutarlı sonuçlar sağlar. Seçicilik (belirli malzemeleri hedefleme yeteneği), alttaki katmanlara verilen hasarı en aza indirir. Gelişmiş sistemler ayrıca plazma yoğunluğu ve iyon enerjisi gibi gerçek zamanlı parametreleri de izler. Örneğin, ASML'nin araçları, performansı optimize etmek için koşulları dinamik olarak ayarlamak üzere sensörler kullanır. Bu ölçütler, verimliliği ve maliyet etkinliğini doğrudan etkilediğinden, satın alma ekipleri için kritik öneme sahiptir. Yarıiletken Üretiminde Çip Aşındırma Makinelerinin Rolleri Yarı iletken üretiminde, çip aşındırma makineleri iki temel role sahiptir: desen aktarımı ve malzeme uzaklaştırma. Fotolitografi sırasında, aşındırılmış desenler transistör kapılarını ve ara bağlantılarını tanımlar. Kaplamadan sonra, aşındırma işlemi bileşenleri izole etmek için fazla malzemeyi uzaklaştırır. Bu çift işlev, çiplerin elektriksel ve termal özelliklere uygun olmasını sağlar. Cihazlar küçüldükçe, çip aşındırma makinelerinin rolü , NAND flaş gibi bellek hücreleri için 3 boyutlu yapılandırmayı da içerecek şekilde genişler. Bu tür gelişmeler, en ileri üretimde vazgeçilmezliklerini vurgulamaktadır. Talaş Aşındırma Makinelerinin Uygulamaları Çip kazıma makineleri, çeşitli sektörlerde hayati öneme sahiptir: Tüketici Elektroniği: Cihazlar için CPU, GPU ve bellek yongaları üretmek. Otomotiv: Elektrikli araçlar için sensörler ve güç yönetim IC'leri üretmek. Sağlık hizmeti: Tıbbi teşhis için biyoçip üretimi. Yeni ortaya çıkan uygulamalar arasında, aşındırma işleminin yeni mimarilere olanak sağladığı kuantum hesaplama ve esnek elektronik yer almaktadır. Örneğin, Intel, yapay zeka hızlandırıcıları için üst üste yığılmış transistörler oluşturmak amacıyla gelişmiş aşındırma yöntemini kullanmaktadır. Talaş Aşındırma Makineleri Üreticileri Önde gelen çip aşındırma makinesi üreticileri şunlardır: Uygulanan Malzemeler: Yüksek verimli plazma sistemleriyle tanınır. Lam Araştırma: Dielektrik ve metal aşındırma çözümlerinde uzmanlaşmıştır. Tokyo Elektron (TEL): Farklı malzemeler için hibrit sistemler sunar. Bu firmalar, kenar yerleştirme hatası ve çizgi kenarı pürüzlülüğü gibi zorlukları ele almak için Ar-Ge'ye büyük yatırımlar yaparak, araçlarının yeni nesil talepleri karşılamasını sağlıyor. Sonuç Nan ölçekli devrelerin oluşturulmasından küresel teknoloji inovasyonuna güç vermeye kadar, çip aşındırma makineleri yarı iletken üretiminin omurgasını oluşturmaya devam ediyor. Tedarik ve mühendislik ekipleri, bu sistemleri seçerken parametrelere, uygulamalara ve tedarikçi uzmanlığına öncelik vermelidir. Sektör 2nm düğümlere ve ötesine doğru ilerledikçe, çip aşındırma makinelerinin rolü daha da kritik hale gelecektir.

Günümüzün giderek karmaşıklaşan elektronik cihazlarında, geçici gerilim bastırma, devrelerin kararlı çalışmasını sağlamada vazgeçilmez bir bileşen haline gelmiştir. Hızlı tepkisi ve yüksek verimliliğiyle bilinen Geçici Gerilim Bastırıcı (TVS) diyot, devre korumasında kritik bir rol oynar. Bugün, düşük gerilim koruması için ideal bir seçim olan ve benzersiz elektriksel özellikleri ve kararlılığıyla düşük gerilim devrelerini koruyan yeni bir çözüm sunan SMF5.0CA'yı inceleyeceğiz. 1. Çift Yönlü Polarite: Kapsamlı Koruma SMF5.0CA, hem ileri hem de geri yönlerde dengeli koruma sağlamasını sağlayan çift yönlü bir polarite tasarımına sahiptir. Güç girişinde veya sinyal arayüzünde olsun, SMF5.0CA geçici aşırı voltajlara hızlı bir şekilde yanıt verir, aşırı voltajı toprağa veya diğer düşük empedanslı yollara yönlendirir ve böylece devredeki diğer bileşenleri etkili bir şekilde korur. Bu çift yönlü koruma tasarımı, devrenin güvenliğini ve kararlılığını önemli ölçüde artırır. Slkor Geçici Koruma Diyotu SMF5.0CA ürün fotoğrafı 2. Ters Çalışma Voltajı ve Arıza Voltajı: Hassas Koruma Eşikleri Ters Çalışma Voltajı (Vrwm): 5V Arıza Voltaj Aralığı: 6.4V ila 7V SMF5.0CA'nın ters çalışma voltajı, diyotun normal çalışma voltajı koşullarında kapalı konumda kalmasını sağlayarak devre üzerinde herhangi bir etkiye neden olmaz. Ancak, voltaj bu eşiği aştığında, diyot hızla iletken hale geçerek aşırı voltaj enerjisini dağıtır. Hassas bir şekilde kontrol edilen arıza voltajı aralığı, SMF5.0CA'nın düşük voltajlı devrelerde hassas koruma sağlamasını ve aşırı voltajdan kaynaklanan devre arızalarını etkili bir şekilde önlemesini sağlar. Slkor Geçici Koruma Diyotu SMF5.0CA spesifikasyonu 3. Ters Kaçak Akım: Verimli Koruma ile Düşük Güç Tüketimi Ters Kaçak Akımı (Ir): 400μA SMF5.0CA'nın ters kaçak akımı 400 μA gibi nispeten yüksek bir değerde olsa da, bu özellik düşük voltaj koruma uygulamalarındaki devrelerin genel enerji verimliliğini önemli ölçüde etkilemez. Öte yandan, diyotun hızlı tepkisi ve yüksek verimliliği, düşük enerji tüketimini korurken koruma sağlamasını ve devre için verimli bir koruma sağlamasını garanti eder. Slkor Geçici Koruma Diyot SMF5.0CA Parametreleri 4. Tepe Darbe Akımı: Geçici Dalgalanmalara Karşı Güçlü Koruma Tepe Darbe Akımı (Ipp) @ 10/1000μs: 21.7A SMF5.0CA, devredeki geçici aşırı gerilimlere karşı olağanüstü bir sağlamlık sergiler. 21.7/10μs dalga formunda 1000A'ya kadar tepe darbe akımıyla, en şiddetli geçici dalgalanmaları bile etkili bir şekilde idare edebilir. Bu hızlı tepki, aşırı gerilim enerjisinin hızla dağıtılmasını sağlayarak devreyi hasardan korur. Bu yetenek, devrenin güvenli çalışması için sağlam bir koruma sağlar. 5. Maksimum Sıkma Voltajı ve Tepe Darbe Gücü: Devre Güvenliği için Çifte Güvence Maksimum Sıkma Voltajı: 9.2V Tepe Darbe Gücü (Ppp) @ 10/1000μs: 200W Geçici aşırı gerilimlerin deşarjı sırasında, diyot üzerindeki gerilim hızla yükselebilir. SMF5.0CA'nın maksimum sıkıştırma gerilimi, en zorlu koşullar altında bile diyot üzerindeki gerilimin bu güvenlik eşiğini aşmamasını sağlayarak diğer devre bileşenlerini aşırı gerilim hasarından etkili bir şekilde korur. Ayrıca, 200 W'lık tepe darbe güç değeriyle SMF5.0CA, geçici aşırı gerilim olaylarıyla başa çıkarken güçlü yeteneklerini ve güvenilirliğini sergiler. Sonuç: SMF5.0CA ile Düşük Gerilim Koruması – İdeal Seçim Sonuç olarak, SMF5.0CA Geçici Gerilim Bastırıcı olağanüstü elektriksel özellikler, kararlılık ve verimlilik sergileyerek onu düşük voltajlı devre koruması için mükemmel bir seçim haline getirir. İster günlük geçici aşırı gerilimlerle ister zorlu ortamlarda karşılaşılan şiddetli dalgalanmalarla uğraşın, SMF5.0CA kapsamlı ve güvenilir koruma sağlar. Yüksek performans, kararlılık ve düşük voltaj koruması arayan elektronik tasarımcılar için SMF5.0CA şüphesiz ideal çözümdür. SMF5.0CA, bundan sonra devre koruma alanında düşük voltajlı devrelerin güvenilir çalışmasını güvence altına almak için benzersiz avantajlarından yararlanmaya devam edecektir. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMF5.0CAÜrün Sayfasına

Bu makalede TVS diyotların çalışma prensibi ve aşırı gerilim koruması, ESD koruması ve yıldırım dalgalanma koruması gibi alanlardaki geniş uygulama yelpazesi incelenmekte ve devre koruması için temel bileşenler olarak önemli değerleri ortaya konulmaktadır. TVS devreleri geçici aşırı gerilim etkilerinden nasıl korur? Çalışma Prensibi : TVS diyot, ters polarizasyon altında pn ekleminin çığ kırılma özelliğini kullanır. Gerilim, TVS diyotunun kırılma gerilimini aştığında, iletken bir duruma geçer ve akımı topraklama hattına yönlendirir. Bu işlem, geçici aşırı gerilimi güvenli bir seviyeye indirerek hassas elektronik bileşenleri korur. Özetle, TVS diyot, geçici aşırı gerilimi son derece kısa bir sürede güvenli bir seviyeye indirerek elektronik devreler için etkili koruma sağlar. Hızlı tepki süresi ve yüksek enerji emme kapasitesi, onu aşırı gerilim koruması için ideal bir seçim haline getirir. TVS diyotlarının aşırı gerilim korumasının yanı sıra başka hangi kullanımları vardır? Gürültü önleme devrelerinde girişim önleme bileşeni olarak kullanılabilirler mi? TVS (Geçici Gerilim Bastırıcı) diyotlar, aşırı gerilim korumasının yanı sıra birçok başka uygulamaya da sahiptir ve gürültü bastırma devrelerinde girişim bastırma bileşeni olarak kullanılabilir. TVS diyotların başlıca uygulama ve işlevleri şunlardır: Elektrostatik Deşarj (ESD) Önleme : TVS diyotları, elektrostatik deşarjdan kaynaklanan yüksek voltajlı geçici darbeleri etkili bir şekilde emerek hassas elektronik bileşenleri hasardan korur. Bu nedenle bilgisayarlarda, iletişim ekipmanlarında, tüketici elektroniğinde ve diğer alanlarda yaygın olarak kullanılırlar. Yıldırım Çarpmasına Karşı Koruma: TVS diyotları, elektrik ve sinyal hatlarında yıldırım düşmesinden kaynaklanan geçici aşırı gerilimleri önlemek ve ekipmanları hasardan korumak için kullanılabilir. Bu, özellikle dış mekan ekipmanları ve iletişim baz istasyonları için önemlidir. SLKOR TVS diyots P6SMB33CA

I. ESD Tehlikeleri ve Koruma İhtiyaçları Elektrostatik deşarj (ESD), bir nesnenin yüzeyinde biriken yükün hızla serbest bırakılmasıyla oluşan bir olgudur; örneğin, bir insan elektronik bir cihaza dokunduğunda hissettiği "elektrik çarpması" hissi gibi. Bir anda açığa çıkan voltaj binlerce volta veya daha fazlasına ulaşarak yarı iletken çiplerde kalıcı hasara neden olabilir. Örneğin, statik yüklü bir parmak bir telefon arayüzüne dokunduğunda, ESD akımı çipin içindeki kapı oksidini devre boyunca parçalayarak cihazın arızalanmasına yol açabilir. Mühendisler bu tehdidi ele almak için genellikle devrelere ESD koruma diyotları yerleştirirler. Temel işlevleri, bir ESD olayı sırasında akımı hızla toprağa yönlendirerek hassas bileşenlerin aşırı gerilime maruz kalmasını önlemektir. Bu tür cihazlar, özellikle USB, HDMI ve CAN veri yolları gibi harici ESD şoklarına karşı en savunmasız yerler olan açıktaki arayüzler için uygundur. II. ESD Diyotların Temel Çalışma Prensipleri ESD diyotların tipik bir temsilcisi, çalışma mekanizması PN ​​bağlantılarının çığ bozulma etkisine dayanan Geçici Gerilim Bastırıcı (TVS) diyottur: 1. Normal durum: Diyot yüksek empedanslıdır ve devre sinyali iletimini etkilemez. Örneğin, USB arayüzlerinde, yüksek hızlı veri iletimini engellememek için ESD diyotlarının parazit kapasitansı birkaç pikofarad veya daha düşük bir değere (örneğin, TI'nin ESD2CANFD24'ü yalnızca 2.5 pF'dir) kontrol edilmelidir. 2. ESD etkisi sırasında: Voltaj, bozulma eşiğini aştığında (örneğin, 8 kV temas deşarjı), diyot hızla iletime geçer, empedans neredeyse sıfıra düşerek akımı toprağa yönlendirir. Bu noktada, diyot üzerindeki voltaj güvenli bir seviyeye (yani "sıkma voltajı") sabitlenir. Örneğin, ON Semiconductor'ın ESD9B5.0ST5G'si, 12.5 A akımda 16 V'luk bir sıkma voltajına sahiptir ve bu da arka uç yongalarını yüksek voltajlı şoklardan korur. 3. Kurtarma özellikleri: ESD olayı sona erdikten sonra, diyot otomatik olarak yüksek empedans durumuna döner ve devre normal çalışmasına devam eder. Bu işlem yalnızca nanosaniyenin altında sürer ve sinyal bütünlüğünün etkilenmemesini sağlar. III. Temel Teknik Parametreler ve Seçim Esasları 1. Arıza Gerilimi (VBR) ve Çalışma Gerilimi (VRWM) VRWM, diyotun normal çalışma sırasında dayanabileceği maksimum voltajdır ve devre sinyal voltajından yüksek olmalıdır. Örneğin, sinyal aralığı 0-3.6 V ise, VRWM ≥ 3.6 V olan bir cihaz seçilmelidir; aksi takdirde kaçak akım oluşabilir. VBR, diyotun iletime başladığı kritik voltajdır ve genellikle VRWM'den %10-20 daha yüksektir. 2. Çift Yönlü ve Tek Yönlü Yapılar ● Çift yönlü diyotlar: Çift yönlü sinyaller (örneğin, HDMI diferansiyel hatları) için uygun, simetrik IV eğrilerine sahiptir ve hem pozitif hem de negatif ESD şoklarına karşı koruma sağlar. ● Tek yönlü diyotlar: Akımın yalnızca tek yönde geçmesine izin verir, tek kutuplu sinyaller (örneğin USB güç hatları) için idealdir ve negatif voltajlara karşı daha iyi koruma sağlar. Örneğin, TI'nin ESD2CANFD24'ü, otomotiv CAN veri yollarında çift yönlü iletişim için optimize edilmiş çift yönlü bir tasarıma sahiptir. 3. Dinamik Direnç (RDYN) ve Sıkıştırma Gerilimi RDYN, bir ESD olayı sırasında voltaj yükselme eğimini belirler. Daha düşük dinamik direnç, daha düşük sıkıştırma voltajı ve daha iyi koruma sağlar. Örneğin, bir ESD diyotu 13.4A akımda 16V sıkıştırma voltajına sahipken, daha düşük dinamik dirence sahip bir diğerinin (yeşil TLP eğrisinde gösterildiği gibi) aynı akımda sıkıştırma voltajı yalnızca 10V olabilir. 4. Kapasitans Özellikleri Yüksek hızlı arayüzler (örneğin USB3.0) için düşük kapasitanslı modeller gereklidir. Örneğin, ON Semiconductor'ın SL15 serisi, 5 Gbps veri iletimi için uygun olan seri kompanzasyon diyotları kullanarak kapasitansı 5 pF'nin altına düşürür. IV. ESD Koruması Endüstri Standartları ve Testleri Uluslararası Elektroteknik Komisyonu (IEC) tarafından geliştirilen IEC 61000-4-2 standardı, ESD korumasının temelini oluşturur: ● Temas deşarj seviyesi: 8kV'a kadar (Seviye 4), ekipmana doğrudan temas ettiğinde deşarjı simüle eder. ● Hava deşarj seviyesi: 15kV'a kadar, hava boşlukları aracılığıyla statik deşarjı simüle eder. Özellikle, bir çipin kendi ESD derecesi (örneğin, HBM modeli) ile sistem düzeyindeki koruma gereksinimleri arasında bir fark vardır. Örneğin, bir çip 2 kV HBM testini geçebilirken, 2 kV IEC testinde başarısız olabilir, çünkü IEC modeli daha hızlı akım artışına (<1 ns) ve daha yüksek enerjiye sahiptir. Bu nedenle, sistem düzeyindeki korumayı artırmak için harici ESD diyotları gereklidir. V. Tipik Uygulama Senaryoları ve Tasarım Önerileri 1. Tüketici elektroniği: Telefon ve tabletlerdeki USB-C arayüzleri, hem güç hem de veri hatlarını korumak için genellikle çok kanallı ESD diyot dizileri (örneğin, Dongwo Electronics'in SOT-23 paketli cihazları) kullanır. 2. Otomotiv elektroniği: CAN veri yolları sağlamlık gerektirir; TI'nin ESD2CANFD24'ü ±25kV temas deşarjını destekleyerek araç içi sistemlerin yüksek güvenilirlik ihtiyaçlarını karşılar. 3. Endüstriyel ekipmanlar: RS485 haberleşme hatlarında, düşük kapasitanslı ESD diyotlar (örneğin ESD751'in 0.5pF modeli) sinyal bozulmasını önler. Tasarım anahtarları: ● Akım yolunu kısaltmak için ESD diyotlarını arayüze mümkün olduğunca yakın yerleştirin. ● Düşük empedanslı deşarjı sağlamak için diyot ile toprak arasına seri dirençler koymaktan kaçının. ● Yüksek frekanslı sinyaller için kapasitans ve sıkıştırma voltajını dengeleyin. VI. Yaygın Yanlış Anlamalar ve Teknolojik Gelişmeler 1. Yanlış Anlama: Bir çipin kendi ESD değerinin (örneğin, HBM 2kV) sistemi korumak için yeterli olduğunu varsaymak. Gerçekte, HBM standardı yalnızca üretim ortamlarındaki ESD'yi simüle ederken, IEC standardı gerçek dünya kullanım senaryolarına daha yakındır. 2. Teknolojik trendler: Çip entegrasyonu arttıkça, ESD diyotlar daha düşük kapasitans (örneğin, 0.1 pF) ve daha yüksek güç yoğunluğuna (örneğin, tek paketli çok kanallı koruma) doğru yönelmektedir. Örneğin, Toshiba'nın TVS diyotları, optimize edilmiş yonga süreçleri sayesinde QFN paketlerinde daha düşük parazit parametreleri elde etmektedir. ÖZET ESD diyotları, elektronik cihazların "sigortalarıdır". Tasarımları, devre özelliklerinin, çevresel parazitlerin ve endüstri standartlarının kapsamlı bir şekilde değerlendirilmesini gerektirir. Uygun ESD koruma çözümlerinin (örneğin, çift yönlü/tek yönlü yapılar, düşük kapasitanslı modeller) seçilmesi ve IEC 61000-4-2 testlerine sıkı sıkıya uyulması, cihaz güvenilirliğini ve kullanım ömrünü önemli ölçüde artırabilir. İster tüketici elektroniğinde ister endüstriyel kontrolde olsun, ESD diyotları "görünmez koruyucular" olarak kalır ve modern elektronik sistemlerin istikrarlı çalışmasını sessizce korur. Hakkımızda SLKOR: SLKORMerkezi Çin'in Shenzhen kentinde bulunan , güç yarı iletken sektöründe hızla büyüyen ulusal bir yüksek teknoloji kuruluşudur. Pekin ve Suzhou'daki Ar-Ge merkezleriyle, temel teknik ekibi Tsinghua Üniversitesi'nden gelmektedir. Silisyum karbür (SiC) güç cihazı teknolojisinde bir yenilikçi olarak, SLKORÜrünleri yeni enerji araçları, fotovoltaik güç üretimi, endüstriyel IoT ve tüketici elektroniği alanlarında yaygın olarak kullanılmakta olup, dünya çapında 10,000'den fazla müşteriye kritik yarı iletken çözümleri sunmaktadır. Şirket, SiC MOSFET'leri ve 2. nesil ultra hızlı kurtarma SBD diyotlarıyla verimlilik oranı ve termal kararlılık açısından sektör standartlarını belirleyen, yılda 5 milyardan fazla ünite teslim ediyor. SLKOR 100'den fazla buluş patenti bulunduruyor ve 2,000'den fazla ürün modeli sunuyor, güç cihazları, sensörler ve güç yönetimi IC'leri genelinde IP portföyünü sürekli olarak genişletiyor. ISO 9001, EU RoHS/REACH ve CP65 uyumluluğu gibi sertifikalar, şirketin teknolojik inovasyon, yalın üretim ve sürdürülebilir kalkınmaya olan kararlı bağlılığını göstermektedir.

1. Hall Etkisi Nedir? Hall etkisi, yüklü parçacıkların (elektronlar gibi) karşılık gelen elektrik ve manyetik alanları arasındaki etkileşimden kaynaklanır. Daha canlı ve sezgisel bir anlayış için, aşağıdaki Hall etkisi ilkesinin animasyon şemasına bakabilirsiniz. 2. Hall Etkisi Prensibi İletken bir plaka, bataryalı bir devreye bağlandığında akım akmaya başlar. Yük taşıyıcıları, plakanın bir ucundan diğer ucuna doğrusal bir yol boyunca hareket eder. Yük taşıyıcılarının hareketi bir manyetik alan oluşturur. Plakaya yakın bir mıknatıs yerleştirildiğinde, yük taşıyıcılarının manyetik alanı bozulur ve bu da yük taşıyıcılarının doğrusal akışını bozar. Yük taşıyıcılarının akış yönünü bozan kuvvete Lorentz kuvveti denir. Yük taşıyıcılarının manyetik alanının bozulması nedeniyle, negatif yüklü elektronlar plakanın bir tarafına, pozitif yüklü delikler ise diğer tarafına sapacaktır. Plakanın iki tarafı arasında, bir cihazla ölçülebilen, Hall voltajı olarak bilinen bir potansiyel farkı oluşacaktır. Hall etkisi ve Lorentz kuvveti: Mavi ok B, iletken levhadan dikey olarak geçen manyetik alanı temsil eder Hall etkisi ilkesi, akım taşıyan bir iletken veya yarı iletkenin dik bir manyetik alana sokulduğunda, akım yoluna dik bir konumda bir voltajın ölçülebileceğini belirtir. VH olarak gösterilen Hall voltajı şu formülle verilir: · VH, iletken plakadaki Hall voltajıdır · I, sensörden geçen akımdır · B manyetik alan şiddetidir · q yüktür · n, birim hacim başına yük taşıyıcılarının sayısıdır · d, sensörün kalınlığıdır 3. Hall Etkisi Sensörlerinin Prensibi Sensör etrafındaki manyetik akı yoğunluğu önceden ayarlanmış belirli bir eşiği aştığında, sensör bunu algılar ve Hall voltajı (VH) adı verilen bir çıkış voltajı üretir. Spesifik prensip aşağıdaki şekilde gösterilmiştir. Hall etkisi sensörü temel olarak, içinden sürekli akım geçen galyum arsenit (GaAs), indiyum antimonit (InSb) veya indiyum arsenit (InAs) gibi p tipi yarı iletken malzemeden yapılmış ince bir dikdörtgen parçadan oluşur. Hall etkisi sensörünün şematik diyagramı Bir Hall etkisi sensörü manyetik alana yerleştirildiğinde, manyetik akı çizgileri yarı iletken malzemeye bir kuvvet uygulayarak yük taşıyıcılarının (elektronlar ve boşluklar) yarı iletken plakanın her iki tarafına doğru sapmasına neden olur. Yük taşıyıcılarının bu hareketi, yarı iletken malzemeden geçerken maruz kaldıkları manyetik kuvvetin bir sonucudur. Bu elektronlar ve boşluklar yanlara doğru hareket ettikçe, bu yük taşıyıcılarının birikmesi nedeniyle yarı iletken malzemenin iki yüzü arasında bir potansiyel farkı oluşur. Elektronların yarı iletken malzeme içindeki hareketi, ona dik bir dış manyetik alandan etkilenir ve bu etki, düz dikdörtgen malzemelerde daha belirgindir. Hall etkisi, manyetik kutup türü ve manyetik alanın büyüklüğü hakkında bilgi sağlar. Örneğin, güney kutbu cihazın bir voltaj çıkışı üretmesine neden olurken, kuzey kutbunun herhangi bir etkisi olmaz. Tipik olarak, Hall etkisi sensörleri ve anahtarları, manyetik alan olmadığında "kapalı" durumda (açık devre durumu) olacak şekilde tasarlanmıştır. Yalnızca yeterli güç ve polariteye sahip bir manyetik alana maruz kaldıklarında "açılırlar" (kapalı devre durumu). 4. Hall Etkisi Sensörleri En basit haliyle, sensör analog bir sensör gibi çalışır ve doğrudan voltaj döndürür. Bilinen bir manyetik alanla, Hall plakasına olan mesafe belirlenebilir. Bir grup sensör kullanılarak, mıknatısın göreceli konumu çıkarılabilir. Hall etkisi sensörleri genellikle cihazın dijital (açık/kapalı) modda çalışmasını sağlayan devrelerle birleştirilir ve bu konfigürasyonda anahtar olarak adlandırılabilirler. Aşağıdaki şekil, bir Hall etkisi sensörünün yanından geçen iki mıknatıslı bir tekerleği göstermektedir. Hall etkisi sensörünün yanından geçen iki mıknatıslı bir tekerlek

Benzersiz elektriksel özellikleri ve kararlılığıyla SMF6.5A geçici voltaj bastırma (TVS) diyotu, devre koruma alanında olağanüstü bir performans göstermiştir. Peki, bu diyot hangi özel devre koruma ihtiyaçlarını karşılayabilir? Aşağıdaki bölümlerde, birden fazla bakış açısından ayrıntılı bir analize dalacağız. 1. Devreleri Geçici Aşırı Gerilim Hasarından Koruma SMF6.5A, belirli bir yöndeki geçici aşırı gerilime karşı koruma sağlamaya odaklanan tek yönlü polarite tasarımına sahiptir. 6.5 V'luk ters çalışma voltajıyla, diyot normal çalışma koşullarında kapalı durumda kalır ve devre üzerinde hiçbir etkisi olmaz. Voltaj, arıza voltajı aralığını (7.22 V ila 7.98 V) aştığında, diyot hızla iletime geçerek aşırı gerilim enerjisini toprağa veya diğer düşük empedanslı yollara yönlendirir. Bu, devredeki diğer bileşenleri geçici aşırı gerilim hasarından etkili bir şekilde korur. Slkor Geçici Koruma Diyotu SMF6.5A ürün fotoğrafı 2. Devre Stabilitesini ve Güvenilirliğini Artırmak SMF6.5A, yalnızca 250 μA'lik düşük bir ters kaçak akıma sahiptir ve diyot kapalı durumdayken enerji tüketimini azaltır. Bu özellik, devrenin genel enerji verimliliğine ve kararlılığına katkıda bulunur. Ayrıca, 17.9/10 μs dalga formu altında 1000 A'ya ulaşan tepe darbe akımı, yüksek enerjili darbelere karşı etkileyici dayanıklılığını gösterir. Bu, hızlı tepki ve enerji dağılımı sağlayarak geçici gerilim yükselmeleri sırasında devrenin kararlı çalışmasını sağlar. Slkor Geçici Koruma Diyotu SMF6.5A spesifikasyonu 3. Devre Enerji Tüketiminin Azaltılması SMF6.5A'nın düşük ters kaçak akımı yalnızca devre kararlılığını iyileştirmekle kalmaz, aynı zamanda enerji tüketimini düşürmeye de yardımcı olur. Enerji verimliliğinin giderek daha fazla önceliklendirildiği günümüz elektroniğinde, bu özellik devre tasarımcılarına ek optimizasyon fırsatları sağlar. Slkor Geçici Koruma Diyotu SMF6.5A Parametreleri 4. Çeşitli Uygulama Senaryolarına Uyum Sağlama SMF6.5A'nın elektriksel özellikleri onu çeşitli elektronik cihazlarda yaygın olarak uygulanabilir hale getirir. Güç girişi, sinyal hattı arayüzleri veya geçici voltaj koruması gerektiren diğer devre konumları olsun, SMF6.5A kapsamlı, güvenilir koruma sağlayabilir. Tek yönlü koruma tasarımı ve yüksek verimli özellikleri onu dinamik ve karmaşık elektronik ortamlarda sağlam bir koruma haline getirir. 5. Çift Koruma: Tepe Darbe Gücü ve Maksimum Sıkıştırma Voltajı SMF6.5A, 200 W'lık tepe darbe güç değerine sahip olup, geçici aşırı gerilimle başa çıkmadaki güçlü kabiliyetini ve güvenilirliğini tam olarak ortaya koymaktadır. Maksimum sıkıştırma gerilimi, en zorlu koşullar altında bile diyot üzerindeki gerilimin güvenli eşiğin altında kalmasını sağlayarak devrenin korumasını daha da artırır. Elektriksel Özellikler: Kararlı, Güvenilir ve Yüksek Performanslı SMF6.5A, hassas bir şekilde kontrol edilen bir arıza gerilimi aralığına sahiptir ve belirli gerilim değerlerine sahip devrelerde hassas koruma sağlar. Sadece 250 μA olan düşük ters kaçak akımı, genel devre verimliliğini artırır. 17.9 A'lik tepe darbe akımı (10/1000 μs dalga formu altında), aşırı gerilim enerjisini hızlı bir şekilde tepki verme ve dağıtma konusundaki güçlü kapasitesini gösterir. Maksimum sıkıştırma gerilimi, diyot üzerindeki gerilimin güvenli seviyeleri aşmamasını sağlayarak devredeki diğer bileşenleri etkili bir şekilde korur. Ayrıca, 200 W'lık tepe darbe güç değeri, SMF6.5A'nın geçici aşırı gerilimle başa çıkmadaki olağanüstü yeteneğini ve güvenilirliğini vurgular. Sonuç: Çeşitli İhtiyaçları Karşılamak ve Devre Güvenliğini Korumak Özetle, SMF6.5A geçici gerilim bastırma diyotu, olağanüstü elektriksel özellikleri, kararlılığı ve yüksek verimliliğiyle devre koruma alanının çeşitli ihtiyaçlarını karşılar. Devreleri geçici aşırı gerilim hasarlarından korumak, devre kararlılığını ve güvenilirliğini artırmak, enerji tüketimini azaltmak veya çift koruma sağlarken çeşitli uygulama senaryolarına uyum sağlamak olsun, SMF6.5A her alanda mükemmeldir. Yüksek performans, kararlılık ve enerji verimliliği arayan elektronik cihaz tasarımcıları için SMF6.5A şüphesiz ideal bir seçimdir. SMF6.5A, gelecekte de benzersiz avantajlarından yararlanmaya devam ederek, gelişen devre koruma alanında elektronik cihazların güvenli çalışmasını sağlayacaktır. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SMF6.5AÜrün Sayfasına

Veri dönüştürücü, bir alet, cihaz ve aynı zamanda elektronik bir bileşendir. Temel işlevi, farklı türdeki elektrik enerjisi sinyallerini başka bir türe dönüştürmek ve bir tür elektrik enerjisi faktörü sinyalini başka bir türe dönüştürebilmektir. Veri dönüşümü iki ana kategoriye ayrılabilir: elektrik enerjisi sinyali dönüşümü ve elektrik enerjisi faktörü sinyali dönüşümü. Aşağıda, AMEYA360 Elektronik Bileşen Satın Alma Ağı tarafından veri dönüştürücülerin temel çalışma prensibi ve kullanım yöntemi hakkında ayrıntılı bir giriş bulunmaktadır. I. Veri Dönüştürücülerin Temel Çalışma Prensibi Bir veri dönüştürücünün temel çalışma prensibi, dijital sinyalleri analog sinyallere veya analog sinyalleri dijital sinyallere dönüştürmektir. Dijital sinyaller ikili kodlama ile gösterilir; örneğin, 8 bitlik ikili kodlama 256 farklı seviyeyi dijital sinyallere dönüştürebilir. Dijital sinyalleri analog sinyallere dönüştürürken, veri dönüştürücü dijital sinyali bir referans voltajıyla karşılaştırır ve sonucu analog sinyale dönüştürür. Tersine, analog sinyalleri dijital sinyallere dönüştürürken, veri dönüştürücü analog sinyali bir referans voltajıyla karşılaştırır ve sonucu dijital sinyale dönüştürür. II. Farklı Veri Dönüştürücü Türleri Veri dönüştürücülerin çeşitli türleri vardır, bunlar arasında şunlar yer alır: 1. Ters Çevirmeyen Oransal Amplifikatör (INA): INA, giriş sinyallerini çıkış sinyallerine dönüştüren temel bir ters çevirmeyen orantılı amplifikatördür ve amplifikasyon faktörü manuel olarak ayarlanabilir. INA, veri toplama ve amplifikasyon sistemlerinde yaygın olarak kullanılır. 2. Ters Çeviren Oransal Amplifikatör (OTA): OTA, giriş sinyallerini çıkış sinyallerine dönüştüren bir ters çeviren orantılı amplifikatördür ve amplifikasyon faktörü manuel olarak ayarlanabilir. OTA, dijital sinyal işleme ve dijital iletişim sistemlerinde yaygın olarak kullanılır. 3. Ters Çevirmeyen Oransal-İntegral Amplifikatör (INAI): INAI, giriş sinyallerini manuel olarak ayarlanan bir yükseltme faktörüyle çıkış sinyallerine dönüştüren ve çıkış sinyalini bir entegratör aracılığıyla sabitleyen ters çevirmeyen bir orantılı-integral amplifikatördür. INAI, veri toplama ve yükseltme sistemlerinde yaygın olarak kullanılır. 4. Ters Orantılı-İntegral Amplifikatör (OTAI): OTAI, giriş sinyallerini manuel olarak ayarlanan bir yükseltme faktörüyle çıkış sinyallerine dönüştüren ve çıkış sinyalini bir entegratör aracılığıyla sabitleyen ters orantılı-integral bir amplifikatördür. OTAI, dijital sinyal işleme ve dijital iletişim sistemlerinde yaygın olarak kullanılır. 5. Çift Kanallı Dönüştürücü (DCD): DCD, dijital sinyalleri analog sinyallere veya analog sinyalleri dijital sinyallere dönüştüren çift kanallı bir dönüştürücüdür. DCD, dijital iletişim ve bilgisayar sistemlerinde yaygın olarak kullanılır. III. Veri Dönüştürücü Nasıl Kullanılır Dijital sinyalleri analog sinyallere veya analog sinyalleri dijital sinyallere dönüştürmek için bir veri dönüştürücü kullanılabilir. Basit adımlar şunlardır: (1) Kullanılacak veri dönüştürücünün türünü belirleyin. (2) Veri dönüştürücüyü, dijital sinyalleri analog sinyallere veya analog sinyalleri dijital sinyallere dönüştürecek şekilde yapılandırın. (3) Giriş sinyalini veri dönüştürücünün giriş pinlerine bağlayın. (4) Çıkış sinyalini bir amplifikatöre bağlayın veya daha ileri işleme için sinyali diğer cihazlara gönderin. (5) Dönüştürücünün çıkış sinyalini ölçün ve beklenen performans göstergelerini karşıladığından emin olun.

Tristör iletim koşulları: İlk olarak, tristörün anot ve katodu arasına ileri bir gerilim uygulanmalıdır; ikinci olarak, kapıya da ileri bir gerilim uygulanmalıdır. Tristörün iletim durumuna girmesi için her iki koşulun da aynı anda karşılanması gerekir.Slkor BTB16-800B Tek Yönlü Silikon Kontrol Doğrultucu SCR TO-263 Basitçe söylemek gerekirse, bir tristörün iletim yapması için : (1) Bir sinyal uygulanmalıdır; (2) Anot, katottan daha yüksek bir potansiyele sahip olmalıdır (yani, aralarında ileri bir voltaj bulunmalıdır). Bir tristör iletimde olduğunda, kapı voltajı azaltılsa veya kaldırılsa bile iletimde kalır. Basitçe söylemek gerekirse, sinyal kaybolsa bile iletimde kalır. Tristör kapanma koşulları: Anot ve katot arasındaki ileri gerilimi azaltın veya kaldırın, böylece anot akımı minimum tutma akımının altına düşer. Basitleştirmek için: ● Bir tristörün iletime geçmesi için hem bir sinyale hem de anodun katottan daha yüksek bir potansiyele sahip olması gerekir. ● Açıldıktan sonra, sinyal kesilse bile açık kalır (tetiklenmesi için tek bir sinyal yeterlidir). ● Kapatmak için ya anot-katot devresine giden güç kaynağını kesin ya da anot potansiyelini katot potansiyelinden daha düşük hale getirin. ● Tek yönlü bir tristör, iletimi bir sinyalle kontrol edilen, kontrol edilebilir bir diyot gibidir. Bu nedenle, doğru akımın engellenmeden geçmesine izin verir; alternatif akım için ise pozitif yarım döngüde iletim yapar ancak negatif yarım döngüde iletim yapmaz (buradaki diyot doğrultucu görevi görür). Çift yönlü tristör (triyak) alternatif akımı iletebilir. Tristör Kontrol Devrelerinin Vaka Analizi Tek Yönlü Tristörler (Diyotları kontrol edebilen bileşenler)Işık Kontrollü Elektronik Anahtar ● Işık kontrollü elektronik bir anahtar, bir tristörün iletim ve blokajını kullanarak "açma" ve "kapatma" işlemlerini gerçekleştirir. Tristörün iletim ve blokajı, doğal ışığın (veya yapay ışığın) yoğunluğu tarafından kontrol edilir. ● Sokak lambaları, yurt koridoru aydınlatmaları veya diğer kamusal alanların aydınlatılmasında kullanılan bu cihaz, gün içerisinde otomatik olarak kapanıp gece açıldığında elektrik tasarrufu sağlamaktadır. Çalışma prensibi: Yukarıdaki devre şemasında görüldüğü gibi: 1. 220V AC, H ampulü ve tam köprü doğrultma yoluyla darbeli DC gerilime dönüştürülerek ileri yönlü bir polarizasyon (yaklaşık 300V darbeli DC) oluşturur. Bu akım, VS tek yönlü tristörün diyotundan diğer uca aktığında ampul yanar. Bunun gerçekleşmesi için tristörün kapısına bir sinyal gerilimi gelmesi gerekir ve bu da 9014 transistörünün iletime geçmesini gerektirir. 2. 9014 nasıl çalışır? 300 V'luk titreşimli DC, R1 (100 kΩ), R2 (470 kΩ) ve D (fotodirenç) tarafından bölünür. Bu arada, R1 ve DW (zener diyot) bir voltaj bölücü oluşturur ve DW, R2 ve fotodirenç üzerindeki voltajı 6.8 V'da sabitleyerek transistörün iletime geçmesi için hazırlık yapar. ● Gün boyunca, parlaklık belirli bir seviyeyi aştığında, fotodirenç D düşük bir direnç (≤1kΩ) gösterir. Transistörün baz voltajının tamamı 6.8 V'a düşer ve bu da transistör V'nin devre dışı kalmasına neden olur (NPN transistörler yüksek seviyelerde devre dışı kalır). Emitöründen akım geçmediği için, tek yönlü tristör VS tetikleme akımı olmadığı için bloke kalır ve H ampulü yanmaz. R1 direnci ve zener diyot DW, transistörün öngerilim voltajını en fazla 6.8 V ile sınırlayarak transistörü korur. ● Geceleri, parlaklık belirli bir seviyenin altına düştüğünde, fotodirenç D yüksek bir direnç (≥100kΩ) gösterir. Bu durum, transistör V'nin ileri doğru iletime geçmesine (NPN transistörler düşük seviyelerde iletime girer) ve emitörde yaklaşık 0.8 V'luk bir gerilim oluşmasına neden olur. Bu da tristörün VS iletime geçmesine ve ampul H'nin yanmasına neden olur. ● Kurulum ve Hata Ayıklama: Kurulum sırasında, lehimlenmiş baskılı devre kartını şeffaf bir plastik kutuya yerleştirin ve sabitleyin. Kontrollü ışık H ile seri olarak bağlayın ve gece ışıklarına 3 metreden daha yakın mesafeden doğrudan maruz kalmaktan kaçınarak, gökyüzüne veya bir binanın ışık alan penceresinin yakınındaki aydınlık bir alana bakacak şekilde konumlandırın. ● Hata ayıklama işlemi alacakaranlıkta yapılmalıdır. Kontrol edilen H ışığının uygun bir parlaklık seviyesinde yanması için RP direncini ayarlayın. Basit Gecikmeli Aydınlatma ● Devre prensibi: Bu gecikmeli lambanın devresi, ekteki şemada gösterildiği gibidir; gecikme devresi kesikli çizgiyle gösterilen kutu içinde yer almaktadır. Şemada K bir anahtardır. ● K kondansatörü kapalı olduğunda, akım doğrudan K kondansatöründen geçerek ampulü yakar ve diğer devreler devre dışı kalır. ● K diyotu kapatıldığında, 220V voltaj diyot tarafından doğrultulur. Bir yandan, R1 üzerinden C kondansatörünü şarj eder; C'nin şarj işlemi sırasında R2 üzerinden akım geçmez, bu nedenle V transistörü kesik kalır. Öte yandan, bu voltaj R3 ve R4 üzerinden SCR tristörüne tetikleme voltajı sağlayarak tristörün iletimde kalmasını sağlar. Böylece, lamba kapatıldıktan sonra bir süre daha yanmaya devam eder. ● Kondansatör C tamamen şarj olduğunda, akım R1 ve R2 üzerinden transistör V'nin tabanına akar ve transistör V'yi kesme durumundan iletim durumuna geçirir. Transistör iletime geçtiğinde, akım ampul üzerinden R3'e ve ardından transistör üzerinden negatif kutba akar. Bu noktada, transistörün düşük empedansı nedeniyle, R4 üzerinden tristörün kapısına akım akmaz, bu nedenle tristör SCR kapanır. Akım ampul üzerinden aktığı ve R3 (220kΩ) yüksek dirence sahip olduğu için, ampul üzerindeki voltaj çok düşüktür ve ışık söner. ● Bu devrede ışık kapatıldıktan sonraki gecikme süresi, R1 direnci ve C kondansatörünün değerlerine bağlıdır. ● Bu devre tek yönlü bir tristör kullanır. Işık kapatıldıktan sonraki gecikme süresi boyunca, lambanın parlaklığı tamamen açıkkenki parlaklığının yaklaşık yarısı kadardır; bu da insanların görsel ihtiyaçlarını karşılarken enerji tasarrufu sağlar. ● Devre yapımı: Bu devredeki tek yönlü tristör SCR için, en az 600V gerilim değerine sahip MCR100-8 kullanın. Ampul gücü 100W'ı geçmemelidir. VD diyotu 1N4007, V transistörü ise C1815'tir. Tüm dirençler 1/8W karbon film dirençlerdir. 2. Çift Yönlü Tristörler (AC'yi kontrol edebilen bileşenler) Aşağıda, düşük voltajlı sinyallerle yüksek voltajlı devreleri kontrol etmek için optocoupler izolasyonunu kullanan, ışıkların sürekli olarak kısılmasını sağlayan klasik bir çift yönlü tristör devresi gösterilmektedir.

İşlemsel Yükselteç (kısaca op-amp), doğrudan bağlı, diferansiyel modlu, genellikle tek uçlu çıkışlı, yüksek kazançlı bir voltaj yükseltecidir. Girişteki potansiyel farkından yüz binlerce kat daha büyük bir çıkış potansiyeli (toprağa göre) üretebilir. Adını, başlangıçta çoğunlukla toplama ve çıkarma işlemleri gibi analog hesaplama devrelerinde kullanılmasından almıştır. İşlemsel Amplifikatörün Çalışma Prensibi Bir işlemsel yükseltecin diferansiyel girişi, ters çevirmeyen bir giriş gerilimi ve ters çeviren bir giriş gerilimi içerir. İdeal bir işlemsel yükselteç, yalnızca iki gerilim arasındaki farkı yükseltir; bu farka diferansiyel mod giriş gerilimi denir. İşlemsel yükseltecin çıkış gerilimi aşağıdaki formülle bulunur: Vout = (V+ - V-) * Ado Burada Ado, operasyonel amplifikatörün açık döngü diferansiyel kazancıdır. İdeal İşlemsel Yükselteç İdeal bir operasyonel amplifikatör genellikle aşağıdaki özelliklere sahiptir: 1. Sonsuz açık döngü kazancı (Ado = +∞): İdeal bir operasyonel amplifikatörün önemli bir özelliği, açık döngü durumunda, girişteki diferansiyel sinyalin sonsuz derecede büyük bir gerilim kazancı olmasıdır; bu da operasyonel amplifikatörü pratik uygulamalarda negatif geri besleme yapılandırması eklemek için çok uygun hale getirir. 2. Sonsuz giriş empedansı (Zin/Rin = ∞): İdeal bir işlemsel yükseltecin giriş terminalleri herhangi bir akımın içeri akmasına izin vermez, yani V+ ve V- terminallerindeki akım sinyalleri her zaman sıfırdır, bu da giriş empedansının sonsuz olduğu anlamına gelir. 3. Sıfır giriş ofset gerilimi 4. Sıfır faz kayması ve sonsuz eğim oranına sahip sonsuz bant genişliği (BW = ∞): İdeal bir operasyonel amplifikatör, sinyal frekansındaki değişimden etkilenmeden, aynı diferansiyel kazançla herhangi bir frekanstaki giriş sinyallerini yükseltecektir. 5. Sıfır çıkış empedansı (Zout/Rout = 0): İdeal bir işlemsel yükseltecin çıkış terminali, mükemmel bir gerilim kaynağıdır. Yükselteç yüküne akan akım nasıl değişirse değişsin, yükseltecin çıkış gerilimi sabit kalır, yani çıkış empedansı sıfırdır. 6. Sıfır gürültü 7. Sonsuz ortak mod reddetme oranı (CMRR = ∞): İdeal bir operasyonel amplifikatör yalnızca V+ ve V- terminalleri arasındaki voltaj farkına yanıt verebilir, yani yalnızca (V+ - V-) kısmını yükseltir. İki giriş sinyalinin ortak kısmı (yani ortak mod sinyali) tamamen göz ardı edilir. 8. Sonsuz güç kaynağı reddetme oranı Tüm bu idealleştirmeler tam olarak gerçekleştirilemez. Eşdeğer dirençler ve kapasitörler, gerçek bir operasyonel amplifikatörün sonsuz veya sıfır olmayan parametrelerini simüle etmek için operasyonel amplifikatör modelinde kullanılabilir. Bu şekilde, tasarımcılar bu etkileri nihai devrenin genel performansında hesaba katabilirler. Bazı parametrelerin nihai tasarım üzerindeki etkisi önemsiz olabilir, ancak nihai performansı gerçekten kısıtlayan diğer parametreler hesaplanmalıdır. Ortak Uygulama Tasarımları (1) Ters Çevrilen Kapalı Döngü Amplifikatörü Yukarıdaki şekil, ters çeviren kapalı devre bir amplifikatör devresini göstermektedir. Bu kapalı devre amplifikatörün ideal bir operasyonel amplifikatör kullandığını varsayarsak, sonsuz açık devre kazancı nedeniyle operasyonel amplifikatörün iki giriş terminali sanal topraktır. Ayrıca, giriş empedansı sonsuz olduğundan, Vin'den V-'ye giden akım, V-'den Vout'a giden akıma eşittir, yani: (2) Ters Çevirmeyen Kapalı Döngü Amplifikatörü Yukarıdaki şekil, ters çevirmeyen kapalı devre bir amplifikatör devresini göstermektedir. Negatif geri besleme, gerilim bölücü dirençler Rf ve Rg üzerinden kapalı devre kazancı Acl=Vout/Vin'i belirler. Denge, Vout'un ters çeviren terminaldeki gerilimi Vin'e eşitlemeye yetecek kadar olması durumunda sağlanır. Dolayısıyla, tüm devrenin gerilim kazancı 1 + Rf/Rg'dir. Çıkış gerilimi formülü şöyledir: (3) Toplayıcı Yukarıdaki şekil bir toplayıcı devresini göstermektedir. İdeal bir operasyonel amplifikatör koşulu altında, giriş empedansı sonsuz olduğundan, R1'den geçen akım R2'den geçen akıma, benzer şekilde R3'ten geçen akım da R4'ten geçen akıma eşittir. Yani: (V1-V+)/R1=(V+-V2)/R2 (Vout-V-)/R3=V_/R4 Ayrıca sanal kısa devre nedeniyle, V+=V_ O zaman şu sonuç çıkarılabilir: Vout=V1+V2 (4) Entegratör Devresi Yukarıdaki şekil bir entegratör devresini göstermektedir. İdeal bir operasyonel amplifikatör koşulu altında, açık döngü kazancı sonsuzdur, ters çeviren giriş terminalindeki gerilim ters çevirmeyen terminaldeki gerilime eşittir ve giriş empedansı sonsuz olduğundan, R1'den geçen akım C1'den geçen akıma eşittir. R1'den geçen akım i=V?/R? C1'den geçen akım i=C·dU./dt Yani Vout =((-1/(R?·C?)·fV?dt Çıkış gerilimi, giriş geriliminin zamana bağlı integraliyle orantılı olduğundan bu devreye entegratör devresi adı verilir. (5) Farklılaştırıcı Devre Yukarıdaki şekil bir diferansiyel devresini göstermektedir. İdeal bir operasyonel amplifikatör koşulu altında, açık devre kazancı sonsuzdur, ters çeviren giriş terminalindeki voltaj ters çevirmeyen terminaldeki voltaja eşittir ve giriş empedansı sonsuz olduğundan, R1'den geçen akım C1'den geçen akıma eşittir. Eğer V1 aniden uygulanan bir DC gerilimi ise, çıkış Vout, V1'e zıt yönde bir darbeye karşılık gelir. Slkor SL8634XS14 Genel Op-amp SOP-14 Hakkımızda SLKOR: SLKORMerkezi Çin'in Shenzhen kentinde bulunan , güç yarı iletken sektöründe hızla büyüyen ulusal bir yüksek teknoloji kuruluşudur. Pekin ve Suzhou'daki Ar-Ge merkezleriyle, temel teknik ekibi Tsinghua Üniversitesi'nden gelmektedir. Silisyum karbür (SiC) güç cihazı teknolojisinde bir yenilikçi olarak, SLKORÜrünleri yeni enerji araçları, fotovoltaik güç üretimi, endüstriyel IoT ve tüketici elektroniği alanlarında yaygın olarak kullanılmakta olup, dünya çapında 10,000'den fazla müşteriye kritik yarı iletken çözümleri sunmaktadır. Şirket, SiC MOSFET'leri ve 2. nesil ultra hızlı kurtarma SBD diyotlarıyla verimlilik oranı ve termal kararlılık açısından sektör standartlarını belirleyen, yılda 5 milyardan fazla ünite teslim ediyor. SLKOR 100'den fazla buluş patenti bulunduruyor ve 2,000'den fazla ürün modeli sunuyor, güç cihazları, sensörler ve güç yönetimi IC'leri genelinde IP portföyünü sürekli olarak genişletiyor. ISO 9001, EU RoHS/REACH ve CP65 uyumluluğu gibi sertifikalar, şirketin teknolojik inovasyon, yalın üretim ve sürdürülebilir kalkınmaya olan kararlı bağlılığını göstermektedir.

Elektronik cihazların karmaşık ortamlarında, geçici voltaj bastırma, devrenin kararlı çalışmasını sağlamak için kritik öneme sahiptir. Devre koruması için temel bir bileşen olan Geçici Voltaj Bastırıcı (TVS) diyot, hızlı yanıt ve yüksek verimlilik sağlayarak devreleri korumada hayati bir rol oynar. Bu makalede, SLE0504'ün ters çalışma voltajı, arıza voltajı aralığı, ters kaçak akımı ve tepe darbe akımı gibi temel parametrelerini inceleyeceğiz ve olağanüstü devre korumasının nasıl sağlandığını vurgulayacağız. Slkor Geçici Koruma Diyotu SLE0504 ürün fotoğrafı Ürüne Genel Bakış ● Ters Çalışma Voltajı (Vrwm): 5V ● Arıza Gerilimi Aralığı: 6V - 7.2V ● Ters Kaçak Akım (Ir): 3μA ● Tepe Darbe Akımı (Ipp) @ 10/1000μs: 6A Bu temel parametreler, SLE0504'ün olağanüstü elektriksel performansına katkıda bulunarak çeşitli devre koruma uygulamalarında mükemmellik sağlamasını mümkün kılar. Slkor Geçici Koruma Diyotu SLE0504 özellikleri Slkor Geçici Koruma Diyot SLE0504 Parametreleri SLE0504'ün Farklı Uygulama Senaryolarındaki Performansının Derinlemesine Analizi 1. Güç Girişi Koruması SLE0504, 5 V'luk ters çalışma voltajına sahiptir ve diyotun normal çalışma voltajı altında iletken olmayan bir durumda kalmasını sağlayarak devreyi etkilemez. 6 V ile 7.2 V arasında hassas bir şekilde kontrol edilen arıza voltajı aralığıyla, güç girişinde hassas koruma sağlar. Geçici aşırı voltaj oluştuğunda, SLE0504 aşırı enerjiyi toprağa veya başka bir düşük empedanslı yola yönlendirerek hızla tepki verir ve güç giriş devresindeki diğer bileşenleri hasardan etkili bir şekilde korur. 2. Sinyal Hattı Arayüz Koruması Sinyal iletimi sırasında, arayüzler genellikle harici parazitlere ve geçici aşırı gerilimlere maruz kalır. SLE0504'ün sadece 3μA olan düşük ters kaçak akımı, diyot iletken olmayan bir durumdayken enerji kaybını en aza indirerek sinyal iletim verimliliğini ve kararlılığını artırır. Ayrıca, 6/10μs dalga formunda 1000A'ya kadar tepe darbe akımı kapasitesi, diyotun sinyal hattı arayüzlerindeki herhangi bir geçici aşırı gerilimi hızla emip dağıtmasına olanak tanıyarak kesintisiz ve doğru sinyal iletimi sağlar. 3. İletişim Ekipmanlarının Korunması İletişim cihazları devre kararlılığı ve güvenilirliği için sıkı gereksinimlere sahiptir. Olağanüstü elektriksel özellikleri ve kararlılığıyla SLE0504, iletişim cihazlarında yaygın olarak kullanılır. Güç girişini, sinyal arayüzlerini veya geçici voltaj koruması gerektiren diğer yerleri korumak olsun, SLE0504 kapsamlı ve güvenilir koruma sağlar. Düşük ters kaçak akımı ve yüksek tepe darbe akımı toleransı, iletişim ekipmanının dinamik ve zorlu elektronik ortamlarda kararlı bir şekilde çalışmasını sağlar. 4. Endüstriyel Kontrol Ekipmanları Koruması Endüstriyel kontrol ekipmanları genellikle karmaşık elektromanyetik girişimin olduğu zorlu ortamlarda çalışır. Hassas bir şekilde kontrol edilen arıza voltajı aralığı ve yüksek tepe darbe akımı kapasitesi sayesinde SLE0504, endüstriyel kontrol cihazlarında etkili geçici voltaj koruması sağlar. Voltaj dalgalanmaları güç kaynağı sorunlarından veya harici elektromanyetik girişimden kaynaklansın, SLE0504 hızlı bir şekilde yanıt verir, aşırı voltajı dağıtır ve endüstriyel kontrol ekipmanlarının istikrarlı ve güvenilir çalışmasını sağlar. Sonuç: Çoklu Uygulama Senaryoları için Üstün Bir Seçim Özetle, olağanüstü elektriksel özellikleri, kararlılığı ve yüksek verimliliğiyle SLE0504 geçici gerilim baskılayıcı diyot, güç girişi koruması, sinyal hattı arayüz koruması, iletişim cihazı koruması ve endüstriyel kontrol ekipmanı koruması gibi çeşitli uygulama senaryolarında olağanüstü performans sergilemektedir. Yüksek performans, kararlılık ve enerji verimliliği arayan elektronik cihaz tasarımcıları için SLE0504, şüphesiz çok çeşitli uygulamalar için ideal bir seçimdir. Gelecekte de SLE0504, devre koruması alanında elektronik cihazların güvenilir çalışmasını sağlamak için benzersiz avantajlarından yararlanmaya devam edecektir. Slkor Hakkında: Slkor'un Güney Kore, Busan, Çin, Pekin ve Çin, Suzhou'da araştırma ve geliştirme ofisleri bulunmaktadır. Gofret üretiminin, paketleme ve testlerinin çoğu Çin'de gerçekleştirilmektedir. Şirket, ürün performansı ve güvenilirlik testleri için bir laboratuvar ve Shenzhen'deki genel merkezinde bulunan merkezi bir depo ile dünya çapında bireyler ve kuruluşlarla çalışmakta ve iş birliği yapmaktadır. Slkor, yüzlerce buluş patenti için başvuruda bulunmuş, 2,000'den fazla ürün modeli sunmuş ve dünya çapında on binden fazla müşteriye hizmet vermektedir. Ürünleri Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu gibi ülkelere ve bölgelere ihraç edilmekte olup, bu da onu son yıllarda hızla büyüyen yarı iletken şirketlerinden biri yapmaktadır. İyi kurulmuş yönetim sistemleri ve akıcı iş akışlarıyla Slkor, "SLKOR" Üstün kalitesi ve standart hizmetleriyle marka. Ürün yelpazesi üç ana seriden oluşmaktadır: diyotHall elemanları ve analog cihazlar gibi yeni ürünlerin son zamanlarda tanıtılmasıyla sensörler, Risc-v mikrokontrolörler ve diğer ürün kategorilerindeki varlığını genişletiyor. SLE0504Ürün Sayfasına

Makaleye Genel Bakış Bu makalede Slkor, DC-DC anahtarlamalı regülatörlerin durgun akımını ( IQ ) inceliyor; tanımını, ölçüm koşullarını, kaynaklarını, temel özelliklerini ve yaygın yanlış anlamaları ele alıyor. Okuyucuların güç kaynağı tasarımındaki kritik rolünü tam olarak anlamalarına yardımcı olmak için örnek olay incelemeleri de yer alıyor. Tanım ve Ölçüm Koşulları DC-DC anahtarlamalı regülatörlerde, durgun akım (I Q ), regülatörün "bekleme modunda ancak aktif olmayan" durumundaki kendi kendine tüketim ölçütüdür ve entegre devrenin içindeki temel işlevlerin enerji tüketim seviyesini yansıtır. I Q , entegre devrenin yüksüz, anahtarlamasız ancak etkin durumdayken tükettiği akım olarak tanımlanır. Özellikle aşağıdaki kriterler altında ölçülür: Yüksüz Durum: Entegre devrenin çıkış terminalinden akım akmaz (örneğin, düşürücü dönüştürücünün SW pininde veya yükseltici dönüştürücünün V OUT pininde akım yoktur). Tüm akım, entegre devre içinde dahili olarak toprağa akar. Anahtarlamasız Durum: Tüm dahili güç anahtarları (ana anahtar, kontrol anahtarı, senkron doğrultucu) kapalıdır. IC, yüksek empedanslı bir duruma geçerek güç aşamasını çıkıştan tamamen ayırır (bazı cihazlardaki MOSFET gövde diyotları iletken kalsa da). Etkin: IC, EN pini üzerinden etkinleştirilir, düşük voltaj kilitlemesi (UVLO) veya başka bir kapatma durumunda değildir ve güç tasarrufu modu etkinleştirilmelidir (varsa). Güncel Kaynaklar ve Kompozisyon Enerji Giriş Kaynağı: I Q'nun kaynağı, dönüştürücü tipine bağlıdır: Buck Dönüştürücü: IQ genellikle yalnızca giriş voltajından (VIN ) gelir. Yükseltici/Düşürücü Dönüştürücü: I Q, hem V IN hem de V OUT'tan kaynaklanabilir. Dahili Tüketim: IQ , entegre devrenin dahili hassas referans voltajı, osilatör, termal kapatma devresi, mantık kapıları vb. gibi temel işlevlerini besler. Anahtarlama yapılmayan durumda sıfır oldukları için güç kademesi giriş akımı veya kapı sürücü akımı bu kapsama dahil değildir. Temel Özellikler ve Yanlış Anlamalar I Q ≠ Yüksüz Giriş Akımı: I Q yalnızca entegre devrenin dahili "ek" akımını yansıtır. Pratik yüksüz senaryolarda, entegre devre çıkış voltajını korumak için (çıkıştaki kaçak kayıplar nedeniyle) periyodik olarak anahtarlama yapmalıdır. Bunun sonucunda ortaya çıkan ortalama giriş akımı, I Q'dan önemli ölçüde daha yüksektir. Test Koşulu Bağımlılığı: IQ özellikleri yalnızca veri sayfasında belirtilen giriş/çıkış voltajı, sıcaklık ve diğer koşullar altında geçerlidir. Önerilen çalışma aralığının dışında değerler garanti edilmez. ÖZET IQ, bir DC-DC anahtarlamalı regülatörün "bekleme modunda ancak aktif olmayan" durumundaki kendi kendine tüketim ölçütüdür ve temel iç işlevlerini sürdürmek için gereken enerjiyi temsil eder. Bununla birlikte, bu değer gerçek dünya uygulamalarındaki gerçek yüksüz akıma eşit değildir. Kapsamlı bir analiz, tüm sistem konfigürasyonunu dikkate almalıdır. Örnek Olay İncelemesi: Slkor'dan SL4139 DC-DC Regülatörü SL4139, birden fazla LED için hassas sabit akım sürücüsü sağlayan bir DC/DC yükseltici dönüştürücüdür. 1 MHz'lik sabit anahtarlama frekansıyla SL4139, küçük harici seramik kapasitörler ve indüktörlerle eşleştirilebilir. Harici direnç R1 ile ayarlanabilen akım, SL4139'un seri bağlı LED'leri sürmesine olanak tanır. Aynı tip LED'leri sürmek için uygundur; seri olarak en fazla 9 beyaz LED veya maksimum 32V sürüş voltajı ile kullanılabilir. LED parlaklığı, DC voltajı, mantık sinyali veya darbe genişliği modülasyonu (PWM) kullanılarak ayarlanabilir. Kapatma kontrol pimi (SHDN), cihazın ultra düşük statik akım bekleme modunda çalışmasını sağlar. Termal koruma ve aşırı akım sınırlamasına ek olarak, SL4139, LED açık devre arızaları durumunda ultra düşük güç moduna geçer. Çip, küçük bir SOT23-5 form faktöründe paketlenmiştir. Hakkımızda SLKOR: SLKORMerkezi Çin'in Shenzhen kentinde bulunan , güç yarı iletken sektöründe hızla büyüyen ulusal bir yüksek teknoloji kuruluşudur. Pekin ve Suzhou'daki Ar-Ge merkezleriyle, temel teknik ekibi Tsinghua Üniversitesi'nden gelmektedir. Silisyum karbür (SiC) güç cihazı teknolojisinde bir yenilikçi olarak, SLKORÜrünleri yeni enerji araçları, fotovoltaik güç üretimi, endüstriyel IoT ve tüketici elektroniği alanlarında yaygın olarak kullanılmakta olup, dünya çapında 10,000'den fazla müşteriye kritik yarı iletken çözümleri sunmaktadır. Şirket, SiC MOSFET'leri ve 2. nesil ultra hızlı kurtarma SBD diyotlarıyla verimlilik oranı ve termal kararlılık açısından sektör standartlarını belirleyen, yılda 5 milyardan fazla ünite teslim ediyor. SLKOR 100'den fazla buluş patenti bulunduruyor ve 2,000'den fazla ürün modeli sunuyor, güç cihazları, sensörler ve güç yönetimi IC'leri genelinde IP portföyünü sürekli olarak genişletiyor. ISO 9001, EU RoHS/REACH ve CP65 uyumluluğu gibi sertifikalar, şirketin teknolojik inovasyon, yalın üretim ve sürdürülebilir kalkınmaya olan kararlı bağlılığını göstermektedir.

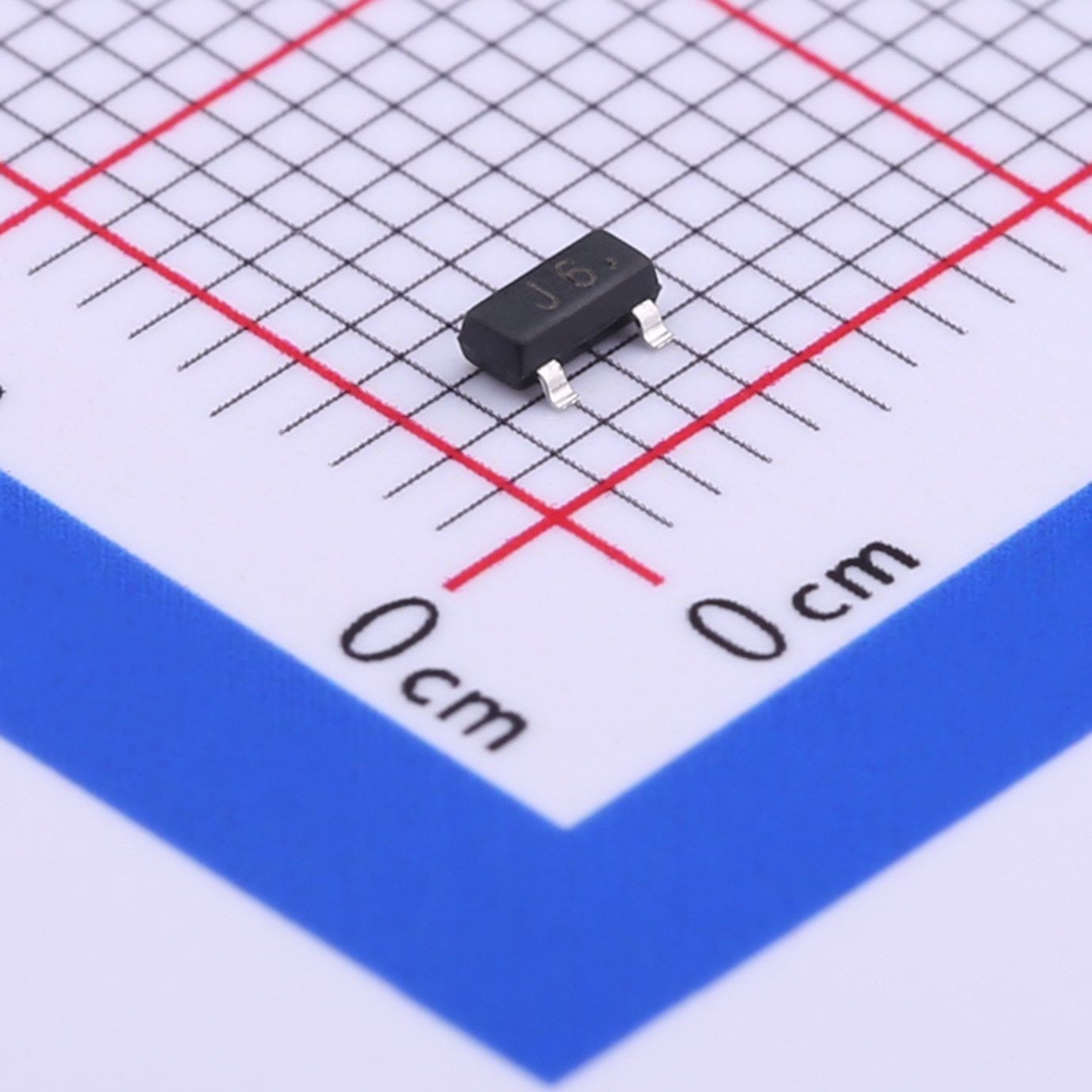

Elektronik dünyasına dalarken, sıklıkla karşılaşacağınız iki bileşen türü MOSFET'ler (Metal-Oksit-Yarı İletken Alan Etkili Transistörler) ve normal transistörlerdir . Bu bileşenlerin her ikisi de elektrik akımının akışını kontrol etmek için gereklidir, ancak farklı şekillerde çalışırlar ve farklı amaçlara hizmet ederler. Aralarındaki temel farkları inceleyelim. 1. Temel İşlev Hem MOSFET'ler hem de normal transistörler (genellikle BJT veya Bipolar Bağlantı Transistörleri olarak adlandırılır) elektronik devrelerde anahtar veya yükseltici olarak kullanılır . İki terminal arasındaki akım akışını kontrol ederler, ancak bunu farklı şekillerde yaparlar. MOSFET: MOSFET, voltaj kontrollü bir cihazdır. Bu, kapı terminaline uygulanan küçük bir voltajın, kaynak ve drenaj terminalleri arasında akan daha büyük akımı kontrol ettiği anlamına gelir . MOSFET'ler, güç kaynakları ve dijital devreler gibi hızlı anahtarlamanın gerekli olduğu uygulamalarda yaygın olarak kullanılır. BJT: Öte yandan, bir BJT akım kontrollü bir cihazdır. Küçük bir taban akımı, kollektör ve emitör terminalleri arasında akan daha büyük akımı kontrol eder . BJT'ler tipik olarak ses yükseltme ve sinyal işleme gibi yüksek akım kazancı gerektiren uygulamalarda kullanılır. 2. Yapı ve İşleyiş MOSFET ile BJT’nin iç yapısı ve çalışma prensibi oldukça farklıdır. MOSFET: Bir MOSFET'in üç ana terminali vardır: Kaynak (Source) , Kapı (Gate ) ve Drenaj (Drain) . Akımın girdiği yer kaynak, çıktığı yer ise drenajdır. Kapı, kontrol terminali görevi görür ve cihazın geri kalanından yalıtılmıştır; bu nedenle MOSFET'ler voltaj kontrollüdür. Kanalda kullanılan yarı iletken türüne bağlı olarak iki ana MOSFET türü vardır: N-kanallı ve P-kanallı . BJT: Bir BJT, iki pn eklemi oluşturan üç katmanlı yarı iletken malzemeden oluşur . Bu katmanlar emitör , taban ve kollektör olarak adlandırılır . Tabandaki küçük bir akım, kollektör ve emitör arasındaki akımı kontrol eder. BJT'ler , yarı iletken katmanların düzenine bağlı olarak NPN ve PNP olmak üzere iki tipe ayrılır. 3. Akım ve Gerilim Kontrolü İkisi arasındaki en büyük pratik fark, nasıl kontrol edildikleridir. MOSFET: Bahsedildiği gibi, MOSFET'ler voltaj kontrollü cihazlardır. Kapı terminaline uygulanan voltaj, kaynak ve drenaj arasında akım akışını etkileyen bir elektrik alanı oluşturur. Bu, MOSFET'leri özellikle dijital devrelerde çok enerji verimli hale getirir, çünkü kapıyı çalıştırmak için az güç gerektirirler. BJT: BJT'ler akım kontrollü cihazlardır. Taban terminaline akan küçük bir akım, kollektör ve emitör arasında akan çok daha büyük akımı kontrol eder. Bu, BJT'lerin çalışması için sabit bir akıma ihtiyaç duyduklarından, tabanı sürme konusunda genellikle daha fazla güç tükettikleri anlamına gelir. 4. Özellikler Özellik MOSFET BJT (Bipolar Bağlantı Transistörü) Kontrol Tipi Voltaj kontrollü Akım kontrollü Ana Terminaller Kaynak, Kapı, Drenaj Yayıcı, Taban, Toplayıcı Akım Akışı Türü Tek yönlü (akım kaynaktan drenaja doğru akar) Çift yönlü (akım emitörden kollektöre doğru akar) Anahtarlama Hızı Yüksek (hızlı geçiş) Daha düşük (daha yavaş geçiş) Güç tüketimi Düşük güç tüketimi (voltaj kontrolü sayesinde) Daha yüksek güç tüketimi (taban akımı nedeniyle) verim Yüksek verimlilik, düşük ısı üretimi Daha az verimli, daha yüksek ısı üretimi Sürücü Gücü Düşük tahrik gücü (kapı için akıma gerek yok) Yüksek tahrik gücü (temel akım gereklidir) ısı üretimi Düşük ısı üretimi Daha yüksek ısı üretimi Çalışma hızı Daha hızlı (yüksek frekanslı anahtarlama için ideal) Daha yavaş (analog ve düşük frekans için en iyisi) Üretim Karmaşıklığı Üretimi daha karmaşıktır (kapı yalıtımı nedeniyle) Üretimi daha basit ve daha ucuz Başvurular Dijital devreler, güç kaynakları, mikroişlemciler, motor kontrolü Ses amplifikatörleri, sinyal işleme, düşük frekanslı güç amplifikatörleri 5. Uygulamalar Hem MOSFET'lerin hem de BJT'lerin kendilerine özgü güçlü yönleri vardır ve bunları anlamak, uygulamanız için hangisinin en iyi olduğuna karar vermenize yardımcı olabilir. MOSFET'ler genellikle şu alanlarda kullanılır: Anahtarlamalı güç kaynakları (SMPS) Mikroişlemciler ve dijital mantık devreleri Motor kontrolörleri Yüksek frekans uygulamaları için amplifikatörler BJT'ler genellikle şu alanlarda kullanılır: Ses yükselteçleri Sinyal işleme devreleri Akım amplifikatörleri Düşük frekans uygulamaları için güç amplifikatörleri 6. Avantajlar ve Dezavantajlar Görünüş MOSFET BJT Avantajlar Yüksek verimlilik, hızlı anahtarlama, düşük güç tüketimi, yüksek hızlı uygulamalar için iyi Yüksek akım uygulamaları için mükemmel, basit yapı, bazı kullanımlarda düşük maliyet Dezavantajlar Statik deşarja karşı hassas, üretimi karmaşık Daha yüksek güç tüketimi, daha yavaş anahtarlama, termal kaçak riski Sonuç Hem MOSFET'ler hem de BJT'ler modern elektroniğin ayrılmaz parçaları olsa da, çalışma şekilleri ve ideal uygulamaları bakımından önemli ölçüde farklılık gösterirler. MOSFET'ler voltaj kontrollü, yüksek verimli ve hızlıdır; bu da onları dijital devreler ve yüksek hızlı anahtarlama uygulamaları için mükemmel kılar. BJT'ler ise akım kontrollüdür ve özellikle ses yükselticiler gibi düşük frekanslı uygulamalarda güç yükseltmede üstün performans gösterirler. Devre tasarlarken bu iki transistör türü arasındaki farkları anlamak, işe en uygun bileşeni seçtiğinizden emin olmak için çok önemlidir. İster yüksek hızlı dijital sistemler ister analog amplifikatörler üzerinde çalışıyor olun, her transistörün güçlü yönlerini bilmek, tasarımlarınızda performans ve verimliliği optimize etmenize yardımcı olacaktır.
