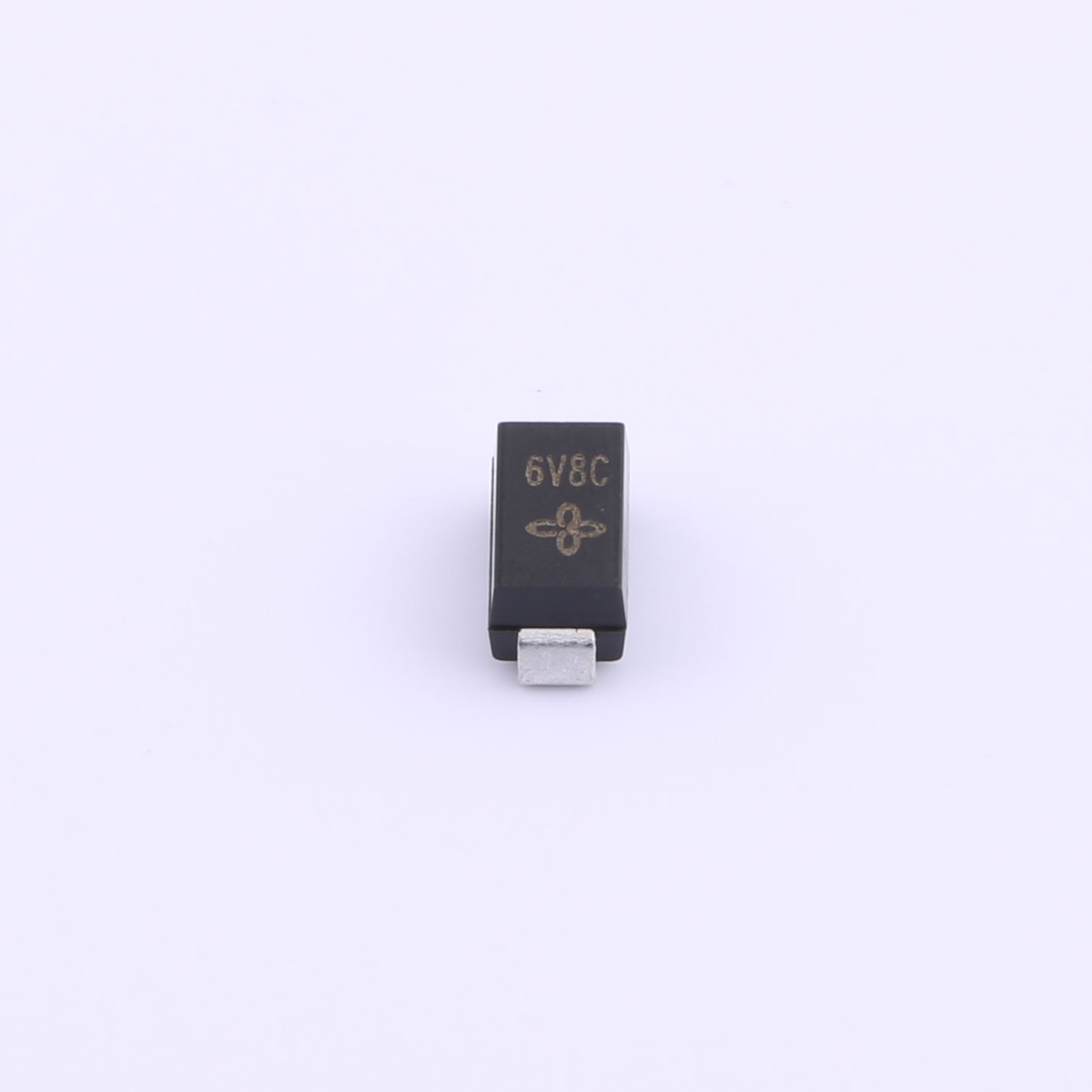

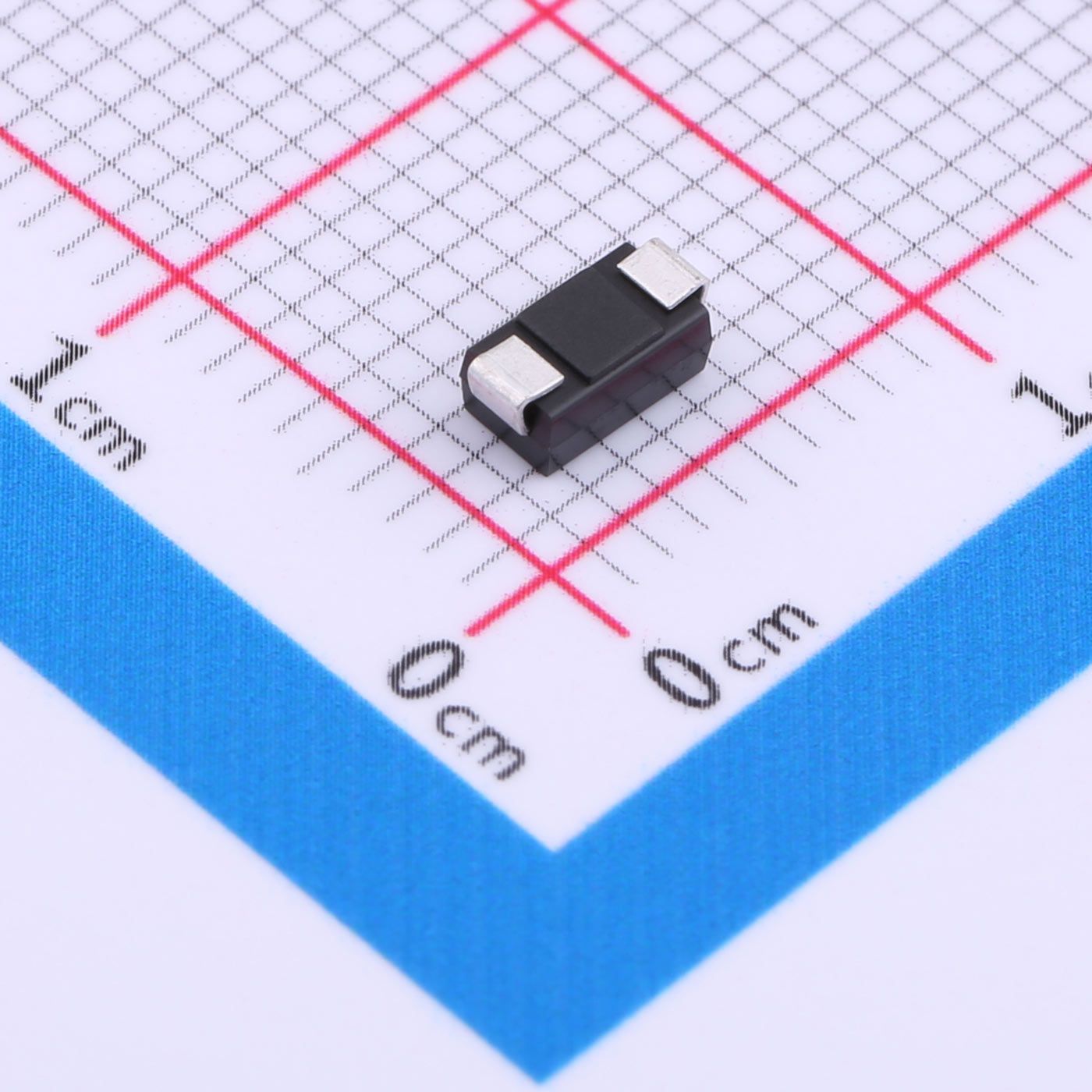

Diode TV SMAJ6.8CA DO-214AC

Télécharger la fiche technique Consultation en ligne

Détails du produit Documents du produit

I. Présentation du produit

La SMAJ10CA est une diode de protection contre les surtensions (TVS) bidirectionnelle en boîtier CMS SMA (DO-214AC), spécialement conçue pour la protection des systèmes 10 V CC. Grâce à sa puce passivée au verre et à sa structure à faible inductance, elle dissipe rapidement l'énergie des surtensions transitoires, telles que les décharges électrostatiques et les surtensions, et assure une protection contre les surtensions des circuits 10 V dans les équipements de communication, d'électronique grand public et industriels, prévenant ainsi les dommages causés par les chocs de tension transitoires.

II. Caractéristiques du produit

Boîtier : SMA (DO-214AC), montage en surface. Polarité : bidirectionnelle. VRWM (tension de fonctionnement inverse) : 10.0 V. VBR (tension de claquage) : 11.1 V (min) ~ 12.3 V (max). Courant de test (IT) : 1.0 mA. VC (tension de blocage maximale) : 17.0 V. IR (courant de fuite inverse) : 1.0 µA. Puissance d'impulsion de crête : 400 W (10/1000 µs). Temps de réponse : < 1.0 ps. Faible inductance, excellentes performances de blocage et forte immunité aux impulsions. Indice de résistance au feu : UL 94V-0, conforme RoHS. Température de fonctionnement : -55 °C ~ +125 °C.

III. Avantages du produit

Dissipation de puissance impulsionnelle : puissance de crête de 400 W pour l’absorption de l’énergie transitoire due aux décharges électrostatiques et aux surtensions induites. Temps de réponse ultrarapide : inférieur à la picoseconde pour une suppression instantanée des pics de tension. Courant de fuite ultra-faible : seulement 1 µA, faible consommation statique et perturbations minimales du circuit d’origine. Conception à faible inductance : faible inductance parasite du boîtier SMA, idéal pour la protection des ports haute fréquence. Haute fiabilité : procédé de fabrication par passivation au verre offrant une excellente résistance au vieillissement et une grande stabilité de fonctionnement à long terme. Compatibilité CMS : compatible avec l’assemblage CMS automatisé, pour un montage aisé et une intégration optimale dans les circuits imprimés compacts.

IV. Domaines d'application

Contrôle industriel : Protection des modules de contrôle industriel 10 V, des capteurs et des ports de signal. Électronique grand public : Protection des appareils portables et des interfaces d’E/S de la carte mère. Gestion de l’alimentation : Protection des sorties des petits adaptateurs et des modules CC-CC. Équipements de communication : Protection des ports de signal et d’alimentation des périphériques réseau. Instruments et appareils de mesure : Protection contre les surtensions transitoires des circuits internes des instruments de mesure.

Nom

Objet

Description

SMAJ10CA.pdf

Fiche technique
