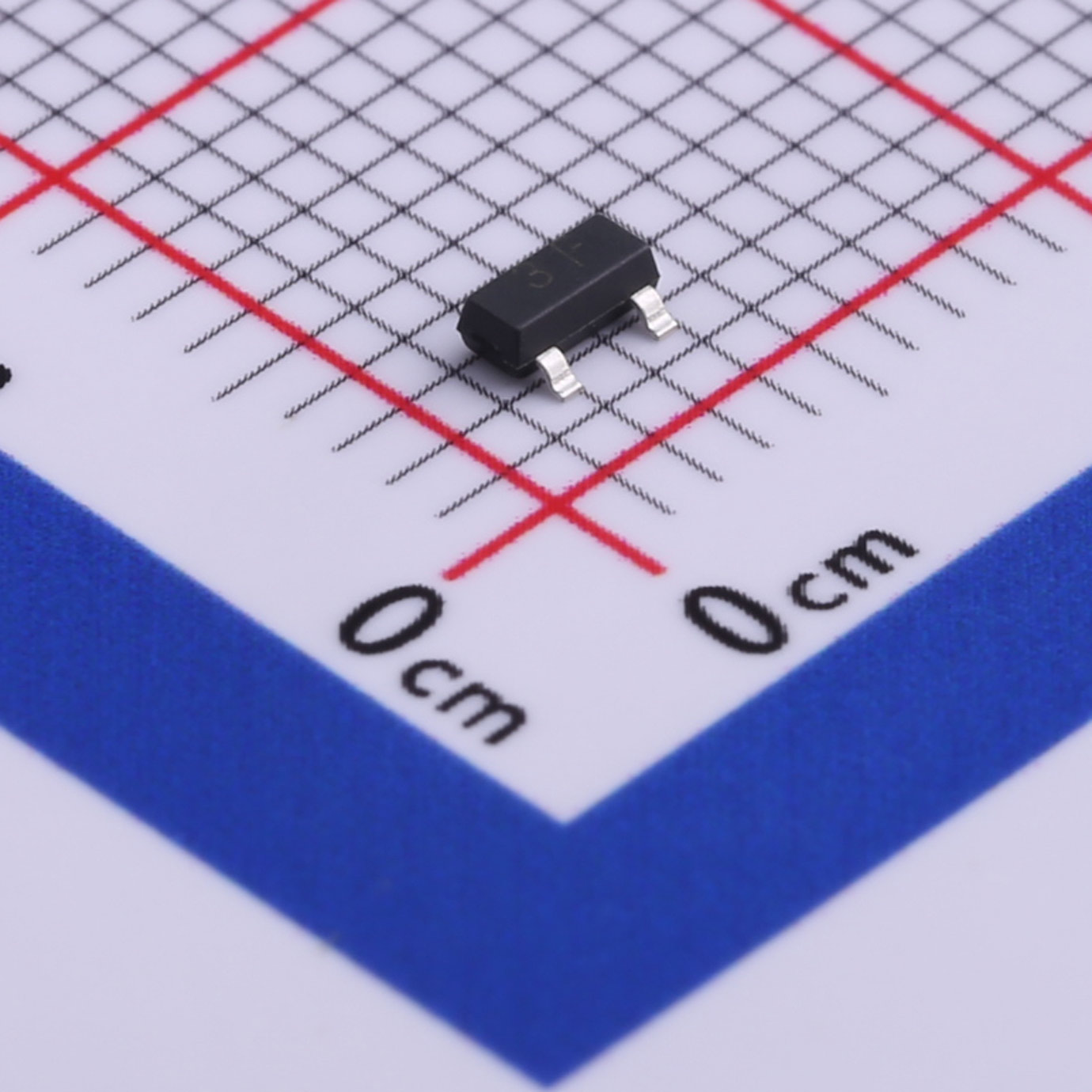

Nei circuiti audio analogici, nell'acquisizione di segnali di precisione, nel controllo di commutazione a bassa tensione, nella strumentazione e nell'elettronica di consumo, l'amplificazione di piccoli segnali e la commutazione accurata a bassa velocità richiedono transistor con guadagno, tensione di tenuta, risposta in frequenza e stabilità eccellenti. Il transistor Slkor BC857B è un classico transistor PNP al silicio ad alta frequenza per piccoli segnali, incapsulato nel comune formato SOT-23. È caratterizzato da un elevato guadagno di corrente, un'elevata tensione di tenuta di 45 V, un'elevata risposta in frequenza di 100 MHz, una bassa tensione di saturazione e una corrente di dispersione estremamente bassa. Ottimizzato per l'amplificazione di precisione di piccoli segnali, il condizionamento di segnali deboli e la commutazione di carichi a bassa tensione, questo dispositivo offre prestazioni stabili e una grande versatilità. Può formare una coppia complementare con il transistor NPN BC847B, ampiamente applicabile a vari circuiti miniaturizzati civili e industriali, rappresentando una soluzione alternativa nazionale altamente conveniente.

1. Parametri elettrici principali

Tipo di transistor: Transistor PNP al silicio per piccoli segnali Corrente massima di collettore (Ic): 100mA Tensione di rottura collettore-emettitore (Vceo): 45V Dissipazione di potenza massima (Pd): 200mW Guadagno di corrente CC (hFE): 220 Frequenza di transizione (fT): 100MHz Corrente di interruzione del collettore (Icbo): 100nA Tensione di saturazione collettore-emettitore (VCE(sat)): 500mV Tensione di rottura emettitore-base (Vebo): 5V

2. Vantaggi principali del prodotto

2.1 Guadagno elevato per l'elaborazione di segnali deboli

Dotato di un elevato guadagno di corrente continua pari a 220, il BC857B offre eccellenti prestazioni di amplificazione per segnali deboli provenienti da sensori, segnali audio di basso livello e segnali analogici a bassa tensione. Presenta una buona linearità e una bassa distorsione, migliorando efficacemente la precisione nell'acquisizione di segnali deboli. È perfettamente adatto ad applicazioni a bassa potenza e alta precisione, come la preamplificazione audio, il condizionamento del segnale dei sensori e l'amplificazione di strumentazione di precisione.

2.2 Tensione di tenuta elevata a 45 V per una più ampia copertura applicativa

Rispetto ai transistor a piccolo segnale convenzionali, il BC857B offre un'elevata tensione di rottura collettore-emettitore di 45 V con un margine di tensione sufficiente. Si adatta alla maggior parte dei sistemi a bassa tensione comuni, inclusi circuiti a 3.3 V, 5 V, 12 V e 24 V, prevenendo efficacemente i rischi di rottura causati da fluttuazioni di tensione e picchi transitori. Ciò migliora notevolmente la stabilità delle apparecchiature e supporta una progettazione di circuiti elettronici industriali e di consumo più flessibile.

2.3 Eccellente risposta alle alte frequenze per una trasmissione del segnale senza perdite

Grazie a una frequenza di transizione fino a 100 MHz, il dispositivo offre eccezionali caratteristiche ad alta frequenza. Non solo soddisfa i requisiti standard di amplificazione e commutazione in corrente continua e a bassa frequenza, ma supporta anche l'elaborazione di segnali analogici a media e alta frequenza e circuiti ausiliari per oscillatori ad alta frequenza. Supera i limiti di frequenza dei tradizionali transistor a piccolo segnale a bassa frequenza ed espande notevolmente l'adattabilità dei circuiti.

2.4 Bassa tensione di saturazione e bassa corrente di dispersione per un funzionamento stabile a bassa potenza

La bassissima tensione di saturazione collettore-emettitore di 500 mV riduce al minimo le perdite per conduzione e la generazione di calore, garantendo un funzionamento continuo e affidabile a lungo termine. La bassissima corrente di dispersione di interruzione del collettore di 100 nA mantiene il consumo energetico in standby estremamente basso senza alterare i punti di funzionamento statici del circuito, rendendolo ideale per dispositivi sensibili al consumo energetico come hardware intelligente alimentato a batteria e strumenti portatili. La tensione di tenuta emettitore-base di 5 V protegge ulteriormente il dispositivo da danni da sovratensione in ingresso e migliora l'affidabilità complessiva.

2.5 Contenitore SMD standard per la produzione di massa e l'accoppiamento complementare

Adottando il package SOT-23, standard del settore, il BC857B si distingue per le dimensioni miniaturizzate e supporta l'assemblaggio SMT completamente automatico, consentendo di risparmiare spazio sul layout del PCB e conformandosi alle tendenze di miniaturizzazione dei moderni dispositivi elettronici. Offre un'elevata resa e bassi costi per la produzione di massa. Inoltre, può essere perfettamente abbinato al BC847B NPN per realizzare circuiti simmetrici complementari per amplificazione push-pull, commutazione bidirezionale ed elaborazione differenziale del segnale, formando una combinazione classica e affidabile per la progettazione di circuiti analogici.

3. Principali campi di applicazione

Grazie alle sue prestazioni complete e ben bilanciate, lo Slkor BC857B è ampiamente utilizzato in diversi scenari di circuiti a piccolo segnale, bassa potenza e bassa tensione, tra cui circuiti di amplificazione audio, acquisizione del segnale del microfono, condizionamento del segnale del sensore, amplificazione di strumentazione di precisione, moduli di controllo per la casa intelligente, interruttori di segnale a bassa tensione, elettronica di consumo portatile, circuiti ausiliari per il controllo industriale, conversione di livello logico e applicazioni di pilotaggio di carichi a bassa velocità.

4. Linee guida per la progettazione ingegneristica

1. Riduzione della corrente: 100 mA è la corrente di collettore massima assoluta. Si raccomanda una corretta riduzione della corrente per il funzionamento continuo a lungo termine, al fine di evitare l'invecchiamento termico e prolungare la durata del dispositivo.

2. Conformità di tensione: la tensione di funzionamento del circuito non deve superare il valore nominale di 45 V Vceo e la tensione di ingresso dell'emettitore deve essere limitata entro 5 V per evitare la rottura per sovratensione.

3. Ottimizzazione del circuito amplificatore: il suo elevato guadagno può causare auto-oscillazioni ad alta frequenza. Sono necessari una resistenza di polarizzazione adeguata e una progettazione del circuito di compensazione appropriata per garantire un'uscita del segnale stabile e priva di distorsioni.

4. Layout PCB ad alta frequenza: Per le applicazioni ad alta frequenza, ottimizzare il routing del PCB accorciando le tracce di segnale per ridurre la capacità e l'induttanza parassite, massimizzando le prestazioni ad alta frequenza di 100 MHz del dispositivo.

5. Riepilogo del prodotto

Il transistor Slkor BC857B è un transistor SMD PNP ad alta frequenza e bassa potenza, affidabile e performante, che integra elevato guadagno, alta tensione di tenuta, basse perdite di potenza, risposta in frequenza rapida e consumo energetico in standby estremamente ridotto. Le sue prestazioni sono pienamente paragonabili a quelle delle alternative importate. In grado di offrire sia un'amplificazione di precisione a basso segnale che un controllo di commutazione a bassa tensione e bassa velocità, è disponibile in package standard, si presta a una facile produzione di massa e offre un eccellente rapporto qualità-prezzo. Il BC857B rappresenta un'ottima alternativa di produzione nazionale per l'elettronica di consumo, l'hardware intelligente, la strumentazione industriale e diverse tipologie di circuiti analogici.
