Na comunicação 5G, na Internet das Coisas e na Indústria 4.0, a integração profunda dos equipamentos eletrônicos atuais para atender aos requisitos de proteção eletrostática foi elevada a uma nova dimensão. Como referência na área de proteção de semicondutores, o diodo ESD SLESD8D7.0CAT5G, lançado pela Semiconductor (), está se tornando um dispositivo essencial para garantir a segurança da transmissão de sinais de alta velocidade, graças às suas excelentes características elétricas e design miniaturizado. Este artigo abordará os parâmetros técnicos, o princípio de operação, os cenários de aplicação e a evolução tecnológica em quatro dimensões, além de uma análise aprofundada do valor técnico deste dispositivo de proteção.

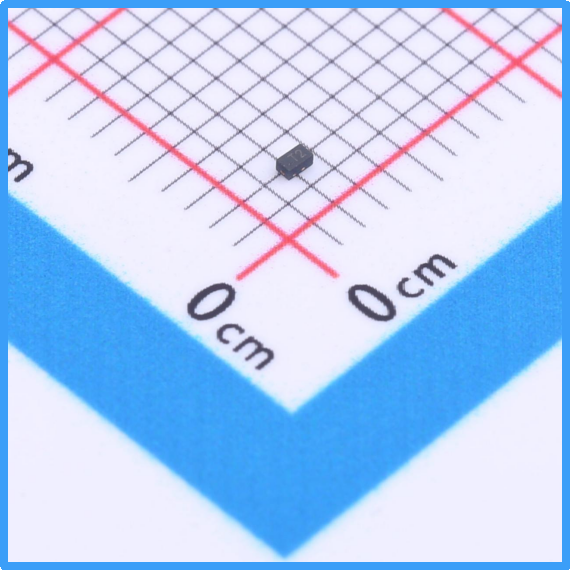

Foto do produto do diodo de descarga eletrostática SLKOR SLESD8D7.0CAT5G

O sistema de parâmetros técnicos do SLESD8D7.0CAT5G destaca sua expertise como um dispositivo de proteção de ponta:

VRWM (tensão reversa máxima de trabalho): 7V

Este parâmetro define a tensão reversa máxima sustentada que o dispositivo pode suportar em condições normais de operação. 7 V é definido para corresponder com precisão à tensão operacional de interfaces de alta velocidade, como USB 3.2 Gen2×2, HDMI 2.1, etc., o que garante a integridade do sinal enquanto reserva uma margem de segurança suficiente para flutuações no fornecimento de energia.

VBR min (Tensão de ruptura mínima): 7.2 V

Quando a tensão do pulso eletrostático excede 7.2 V, o diodo conduz instantaneamente, desviando a energia de sobretensão para o terra. Esse recurso garante que os circuitos protegidos permaneçam abaixo do limite de segurança durante os testes de descarga de contato IEC 61000-4-2 ±8 kV, prevenindo falhas no dispositivo.

IR (Corrente de Fuga Inversa): <1μA

A corrente de fuga do dispositivo é inferior a 1 μA a uma tensão operacional de 7 V, 90% menor que a de um diodo TVS convencional. Isso reduz significativamente a atenuação do sinal e o consumo de energia, tornando-o particularmente adequado para estações base 5G e equipamentos de data center com requisitos rigorosos de integridade de energia.

VC (tensão de fixação): 15V

Sob choque de corrente de pulso de 8/20 μs, o dispositivo pode fixar a tensão em 15 V, o que representa apenas 75% da tensão de fixação de produtos similares. As características de baixa fixação evitam efetivamente a falha do chip back-end devido à sobretensão, prolongando significativamente a vida útil do dispositivo.

CJ (capacitância de junção): 15pF

O design de capacitância de junção ultrabaixa de 15 picofarads encurta o tempo de borda de subida do sinal para menos de 30 ps, ​​atendendo perfeitamente às necessidades de transmissão de sinal diferencial de alta velocidade acima de 10 Gbps, tornando-o uma escolha ideal para módulos ópticos de 400 G, interfaces de vídeo de 8 K e outros cenários.

Pacote DFN1006: Revolução da Miniaturização

O tamanho extremamente reduzido de 1.0 x 0.6 x 0.5 mm reduz o volume em 80% em comparação com o encapsulamento SOT-23, possibilitando a disposição de PCBs de alta densidade. Seu Nível de Sensibilidade à Umidade (MSL) Classe 1 atende aos requisitos de confiabilidade de nível industrial.

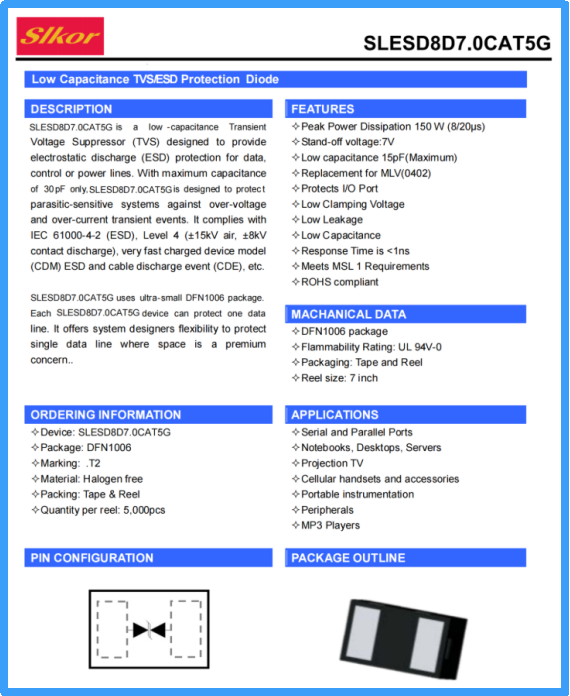

Especificação do diodo de descarga eletrostática SLKOR SLESD8D7.0CAT5G

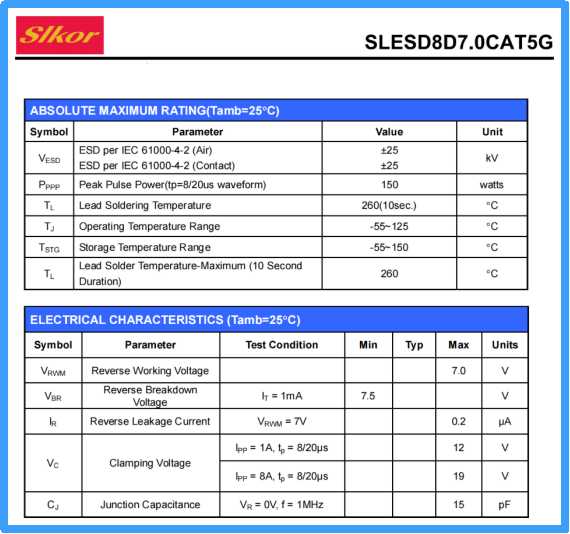

Parâmetros do diodo de descarga eletrostática SLKOR SLESD8D7.0CAT5G

Princípio de operação: Mecanismo de resposta transitória de nanossegundos

Quando um pulso eletrostático (ESD) ou pulso transitório eletricamente rápido (EFT) invade um circuito, o SLESD8D7.0CAT5G obtém proteção por meio de três fases:

Fase de detecção: a capacitância da junção PN detecta a mudança repentina de voltagem em nanossegundos, acionando o efeito de ruptura por avalanche.

Fase de condução: O efeito de multiplicação da portadora faz com que a impedância caia, criando um caminho de descarga de baixa impedância que descarrega com segurança a energia de sobretensão.

Fase de recuperação: após o pulso desaparecer, o dispositivo restaura automaticamente o estado de alta resistência para garantir a transmissão normal do canal de sinal.

Sua tecnologia patenteada Trap reduz a resistência dinâmica (Rdyn) para 0.3 Ω, otimizando o gradiente de concentração de dopagem e mantendo baixa capacitância, melhorando a capacidade de processamento de energia transitória em 40% em comparação com dispositivos convencionais. O design de proteção bidirecional permite proteção tanto em tensões diretas quanto reversas, adaptando-se a ambientes eletromagnéticos complexos.

Cenários de aplicação: da eletrônica de consumo ao núcleo industrial

Infraestrutura de comunicação 5G

Em sistemas de antena Massive MIMO, uma única unidade de RF pull-away (RRU) precisa integrar 96 SLESD8D7.0CAT5Gs, que fornecem proteção independente para cada canal do transceptor para garantir perda zero de sinal em uma ampla faixa de temperatura de -40 °C a 85 °C e para proteger a qualidade da cobertura da rede 5G.

Interconexão de Data Center

Os sinais PAM4 dos módulos ópticos 400G são extremamente sensíveis à instabilidade. A capacitância extremamente baixa do dispositivo, de 15 pF, otimiza o fechamento do diagrama de olho em 20% e mantém a taxa de erro de bits (BER) abaixo de 10^-12, atendendo a requisitos de alta largura de banda, como contagem leste e contagem oeste em data centers.

Proteção Eletrônica Automotiva

Em controladores de domínio autônomos, seu pacote DFN1006 pode ser montado abaixo dos pads BGA de passo de 0.4 mm, fornecendo proteção contra surtos IEC 61000-4-5 8/20μs para interfaces CAN-FD e Ethernet, além de atender aos padrões de segurança funcional ISO 26262.

Wearable

Após o dispositivo ser integrado à interface Tipo C de um smartwatch, ele passa no teste de descarga de 15 kV do Modelo de Corpo Humano (HBM), enquanto o consumo de energia em espera aumenta em apenas 0.3 mW, atendendo aos requisitos de resistência de dispositivos móveis.

Evolução tecnológica: enfrentando os desafios da era Tbps

Com a comercialização da tecnologia de transmissão de comprimento de onda único 200G, a taxa de sinal está se movendo em direção à escala Tbps. A próxima geração do SLESD8D7.0CAT5G já está em fase de pesquisa e desenvolvimento, e espera-se que alcance os seguintes objetivos:

A capacitância de junção foi reduzida ainda mais para 8pF, o que pode suportar sinais PAM112 de 4 Gbps.

A resistência dinâmica excedeu 0.2Ω, o que pode lidar com correntes transitórias na classe de 100A.

A integração da função de compensação de temperatura é adaptável a ambientes extremos que variam de -55°C a 125°C. Função de compensação de temperatura integrada, adaptável a ambientes extremos de -55°C a 125°C.

Na era inteligente da Internet de Todas as Coisas, a proteção eletrostática evoluiu do papel de um simples "fusível" para um "porteiro invisível" que garante a navegação segura de torrents de dados. O SLESD8D7.0CAT5G, com seu design preciso de parâmetros e cobertura de cenários de aplicação, não apenas redefine o padrão de proteção de interface de alta velocidade, como também constrói uma base sólida para o desenvolvimento sustentável da indústria 5G+AIoT. À medida que cada bit de dados trafega por dispositivos em nanoescala, essa proteção de segurança em nível micro constrói o sistema de confiança macro do mundo digital.
