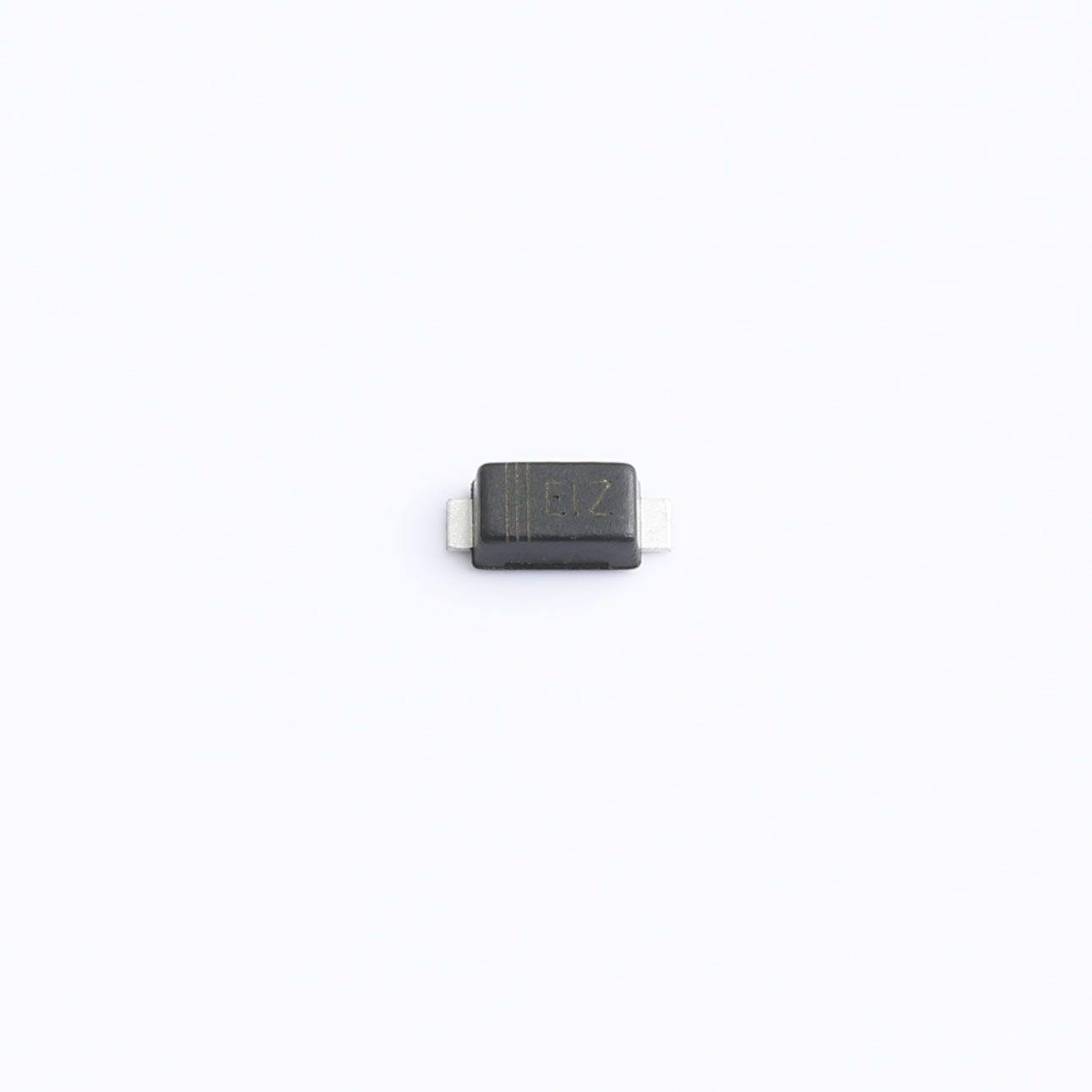

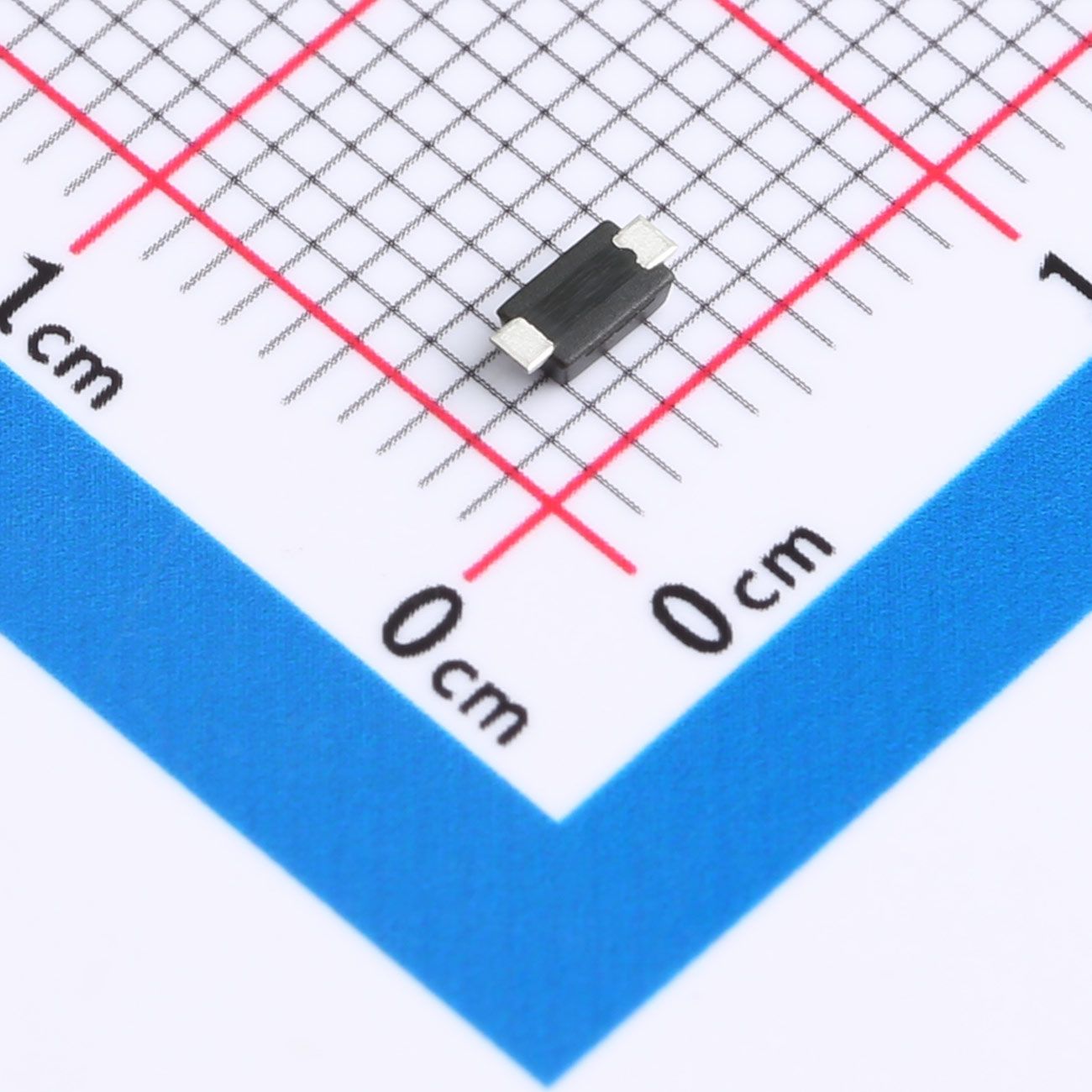

Diodo TVS M4SMF24A SOD-123FL
O M4SMF24A é um supressor de tensão transiente (TVS) unidirecional para montagem em superfície, com encapsulamento SOD-123FL. Ele oferece potência de pico de pulso de 4500 W sob uma forma de onda de surto de 8/20 μs, projetado para proteger circuitos eletrônicos contra ESD, surtos de raios e sobretensão transiente.
Descrição
O M4SMF24A é um supressor de tensão transiente (TVS) unidirecional para montagem em superfície, com encapsulamento SOD-123FL. Ele oferece potência de pico de pulso de 4500 W sob uma forma de onda de surto de 8/20 μs, projetado para proteger circuitos eletrônicos contra ESD, surtos de raios e sobretensão transiente.
Diferenciais
- Potência de pulso de pico nominal de 4500 W para forma de onda de surto padrão de 8/20 μs.
- Parâmetros elétricos: VRWM=24V, VBR=26.7~29.5V a 1mA, IR≤1μA a 24V, VC=40V a 200A
- Tempo de resposta ultrarrápido inferior a 1 ps e design de baixa indutância.
- Excelente desempenho de fixação de tensão transiente
- Pacote SMD compacto e de baixo perfil para montagem em superfície.
Nossas vantagens
- A alta capacidade de absorção de surtos oferece proteção confiável contra pulsos transitórios intensos.
- A resposta rápida suprime eficazmente picos repentinos de tensão.
- O tamanho reduzido economiza espaço na placa de circuito impresso para dispositivos eletrônicos compactos.
- Corrente de fuga ultrabaixa reduz o consumo de energia em modo de espera.
- A embalagem padrão em fita e carretel é compatível com a produção SMT automática de alta velocidade.
dados mecânicos
- Embalagem: SOD-123FL, plástico moldado com classificação retardante de chamas UL94V-0.
- A faixa colorida é usada para identificar o terminal do cátodo.
- Peso aproximado de uma única unidade: 0.07g
- Temperatura de junção operacional: -55℃ ~ +125℃; Temperatura de armazenamento: -55℃ ~ +150℃
- Em conformidade com os requisitos de sensibilidade à umidade MSL 1.
Aplicações
Sistemas de computador, eletrodomésticos, módulos de entrada de vídeo, eletrônica automotiva, equipamentos de controle industrial e dispositivos de comunicação.
