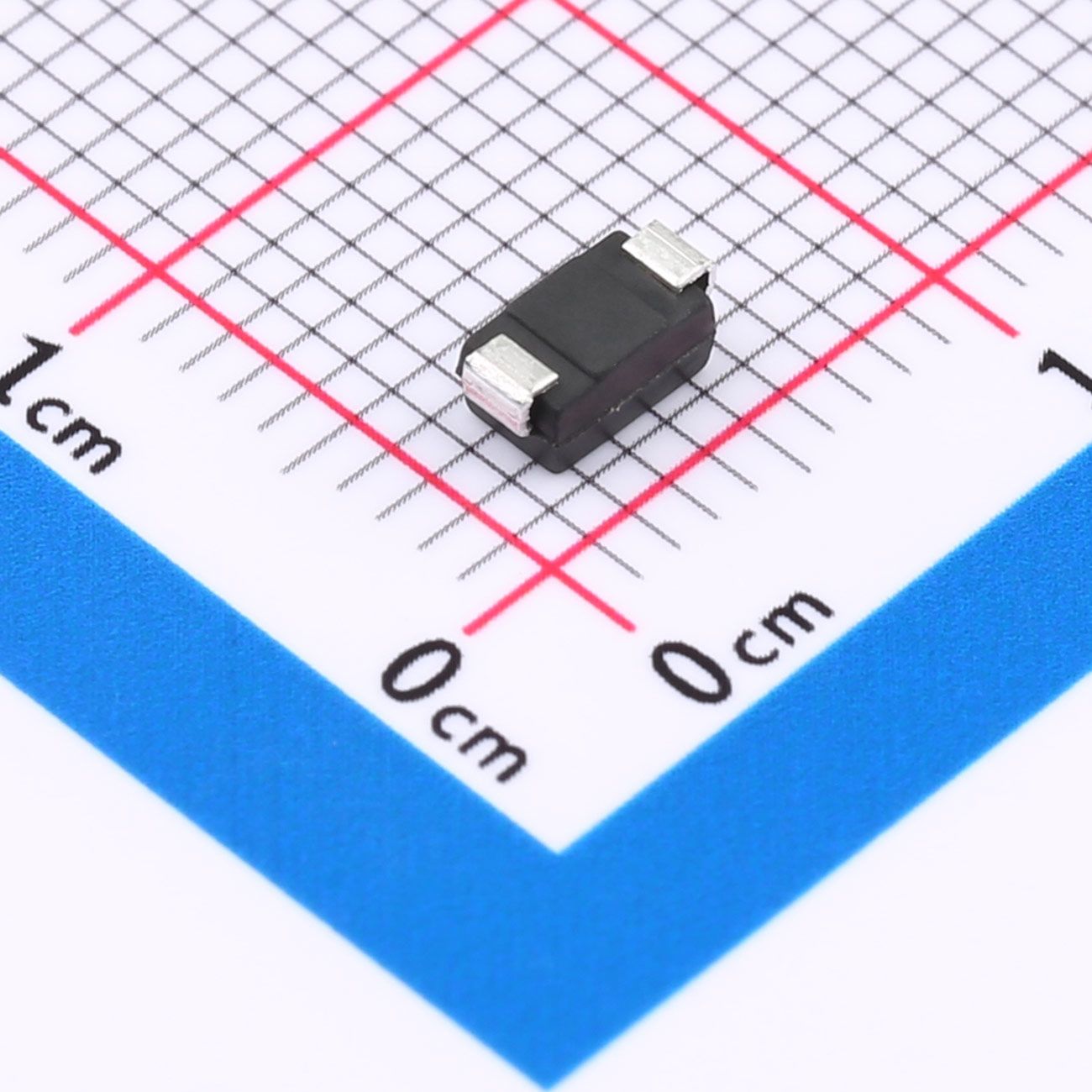

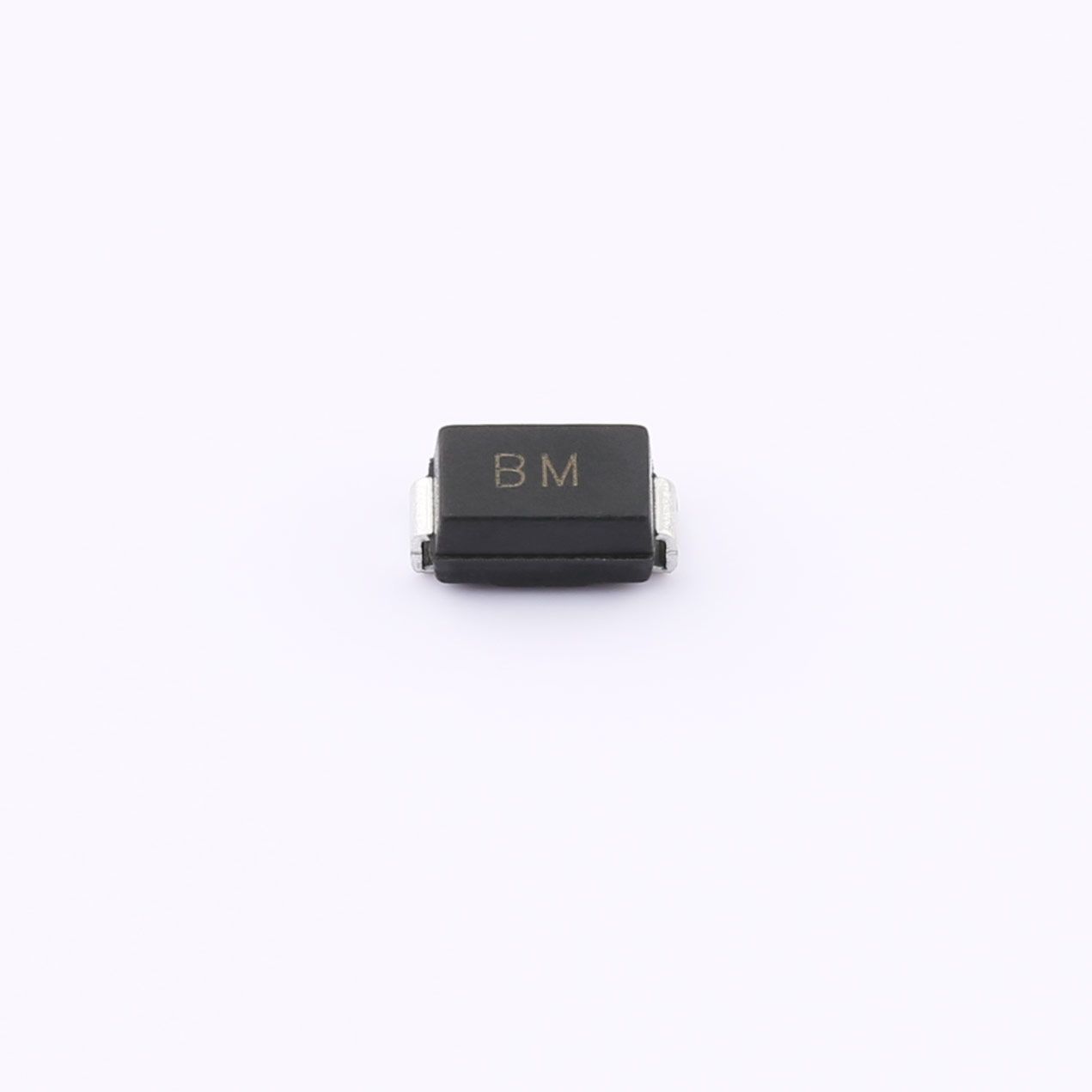

دیود SMA6J15CA TVS
SMA6J15CA یک سرکوبگر ولتاژ گذرای دو جهته ۶۰۰ واتی با قابلیت نصب سطحی است که متعلق به سری SMA6J SuperTVS میباشد. این محصول از فناوری تراشه پسیو شده شیشهای و بستهبندی DO-214AC (SMA) بهره میبرد. این TVS دو جهته میتواند هر دو موج ولتاژ گذرای مثبت و منفی را جذب کند و به طور مؤثر از مدارهای حساس، تراشههای IC و تجهیزات الکترونیکی در برابر ESD، موجهای صاعقه و جهشهای سوئیچینگ برق تحت شکل موج پالس استاندارد ۱۰/۱۰۰۰ میکروثانیه محافظت کند. این محصول دارای نشتی بسیار کم و پاسخ بسیار سریع برای عملکرد پایدار حفاظت از مدار است.
توضیحات:
SMA6J15CA یک سرکوبگر ولتاژ گذرای دو جهته ۶۰۰ واتی با قابلیت نصب سطحی است که متعلق به سری SMA6J SuperTVS میباشد. این محصول از فناوری تراشه پسیو شده شیشهای و بستهبندی DO-214AC (SMA) بهره میبرد. این TVS دو جهته میتواند هر دو موج ولتاژ گذرای مثبت و منفی را جذب کند و به طور مؤثر از مدارهای حساس، تراشههای IC و تجهیزات الکترونیکی در برابر ESD، موجهای صاعقه و جهشهای سوئیچینگ برق تحت شکل موج پالس استاندارد ۱۰/۱۰۰۰ میکروثانیه محافظت کند. این محصول دارای نشتی بسیار کم و پاسخ بسیار سریع برای عملکرد پایدار حفاظت از مدار است.
امکانات
- طراحی تراشه غیرفعال شده با شیشه برای قابلیت اطمینان و پایداری طولانی مدت برتر
- توان پالس اوج ۶۰۰ وات، زیر شکل موج ۱۰/۱۰۰۰ میکروثانیه، چرخه وظیفه ۰.۰۱٪
- عملکرد عالی در مهار ولتاژ ناگهانی برای جلوگیری سریع از رسیدن آن به سطح ایمن
- جریان نشتی معکوس بسیار کم در ولتاژ نامی قطع اتصال برای کاهش تلفات توان استاتیک
- زمان پاسخ فوق العاده سریع برای از بین بردن آسیب پالس گذرا بدون تأخیر
- بسته SMD پلاستیکی قالبگیری شده DO-214AC (SMA)، سازگار با مونتاژ خودکار SMT
- سیمهای لحیمکاری شده مطابق با استاندارد لحیمکاری MIL-STD-750 Method 2026
- محفظه اپوکسی مقاوم در برابر شعله UL 94V-0، کاملاً مطابق با RoHS
- محدوده دمایی وسیع: دمای عملیاتی و نگهداری -55℃ ~ +150℃
- پارامترهای الکتریکی هسته آزمایش شده در دمای محیط 25℃:
VRWM=15V، VBR حداقل=16.7V / VBR Max=18.5V @ IT=1mA، IR≤1μA، VC=24.4V، IPP=24.6A
مزایای ما
- طراحی دو طرفه، یک دستگاه واحد میتواند از خطوط سیگنال/برق دو طرفه محافظت کند و مقدار BOM و اشغال فضای PCB را کاهش دهد.
- تراشه پسیو شده شیشهای، مقاومت در برابر خستگی ناشی از نوسانات شدید را تا حد زیادی بهبود میبخشد و عمر مفید را افزایش میدهد.
- توان خروجی ۶۰۰ وات، نیازهای حفاظت از مدار مصرفکنندههای اصلی، صنعتی و خودروهای کمولتاژ را برآورده میکند.
- جریان نشتی بسیار کم، برای دستگاههای کممصرف باتریدار جهت صرفهجویی در مصرف انرژی ایدهآل است.
- طرح کلی کوچک SMA فشرده، فضای طرح PCB را برای محصولات الکترونیکی مینیاتوری ذخیره میکند.
- ساختار استاندارد نصب سطحی کاملاً با خطوط تولید SMT با جریان برگشتی پرسرعت سازگار است
- ماده مقاوم در برابر شعله UL94V-0 مطابق با مقررات جهانی ایمنی الکترونیکی و زیست محیطی است
- سازگاری گسترده با دما، در محیطهای سخت داخلی، خارجی و خودرو به طور پایدار کار میکند.
- تحمل ولتاژ شکست دقیق، اثر محافظتی پایدار را در تولید انبوه تضمین میکند
داده های مکانیک
- نوع بستهبندی: بستهبندی پلاستیکی قالبگیری شده نصب سطحی DO-214AC (SMA)
- جنس کپسوله: رزین اپوکسی مقاوم در برابر شعله UL 94V-0
- مشخصات ترمینال: سیمهای قابل لحیمکاری طبق روش MIL-STD-750 2026
- قطبیت: TVS دو طرفه، بدون محدودیت قطبیت کاتد
- ابعاد کلی: اندازه استاندارد SMA (واحد: اینچ/میلیمتر) مطابق با مشخصات فنی
- دمای محل اتصال و نگهداری: -55℃ ~ +150℃
- روش مونتاژ: لحیم کاری SMD reflow برای تولید انبوه خودکار
اپلیکیشنها
این SMA TVS دو طرفه 600 وات به طور گسترده برای محافظت در برابر ESD و نوسانات برق دو طرفه استفاده میشود:
- لوازم الکترونیکی مصرفی: لپتاپ، آداپتور برق، مانیتور، دستگاههای پوشیدنی
- لوازم خانگی هوشمند: کنترلکنندههای هوشمند، خطوط سیگنال ولتاژ پایین، درایورهای LED
- تجهیزات صنعتی: پورتهای حسگر PLC، رابطهای ارتباطی صنعتی، منابع تغذیه سوئیچینگ کوچک
- الکترونیک خودرو: مهار سیگنال خودرو، چندرسانهای خودرو، ماژولهای ولتاژ پایین داخلی
- محصولات ارتباطی: روتر، مودم، پورتهای سیگنال USB، تجهیزات صوتی
- ابزارهای اندازهگیری دقیق: تسترهای قابل حمل، مدارهای تشخیص ولتاژ پایین
