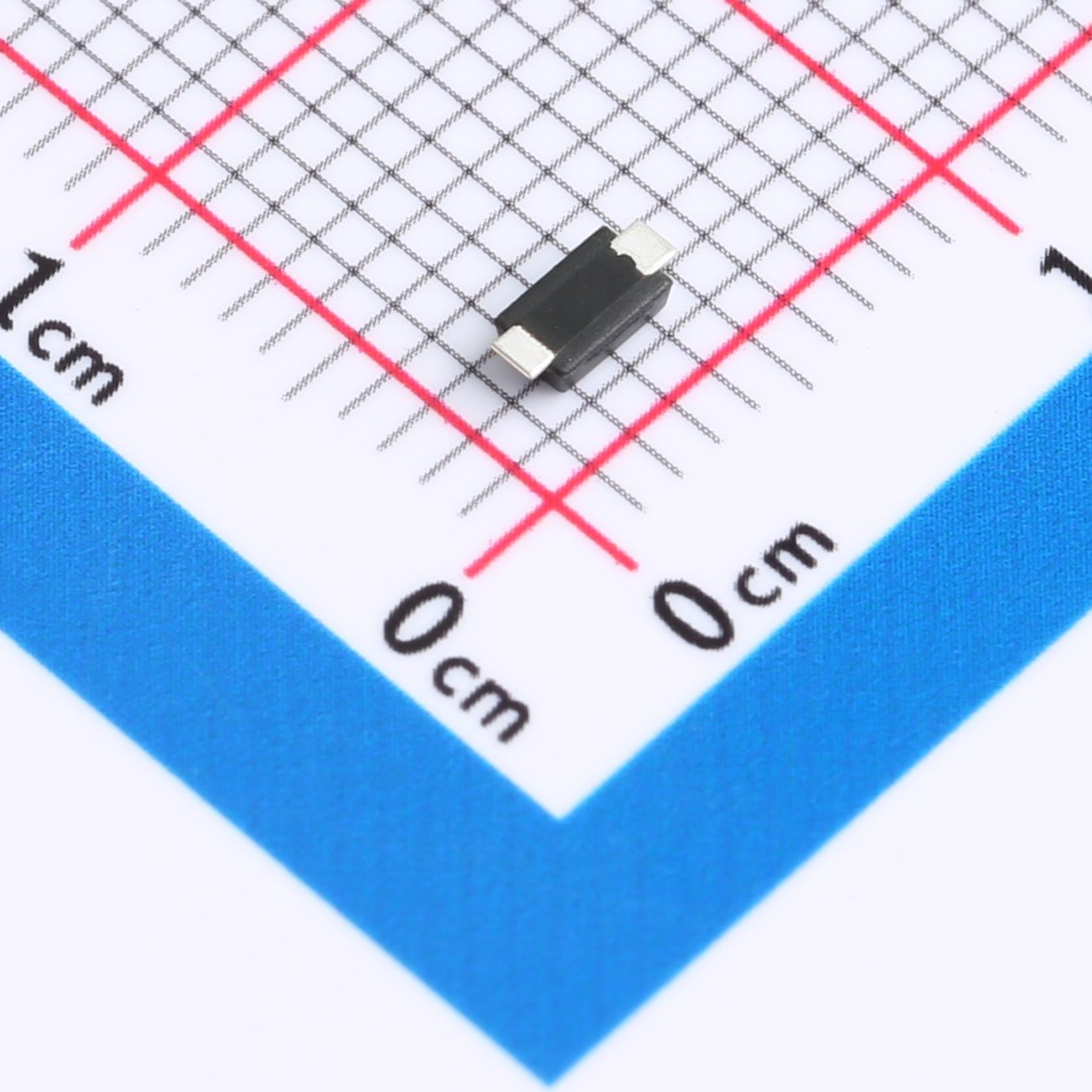

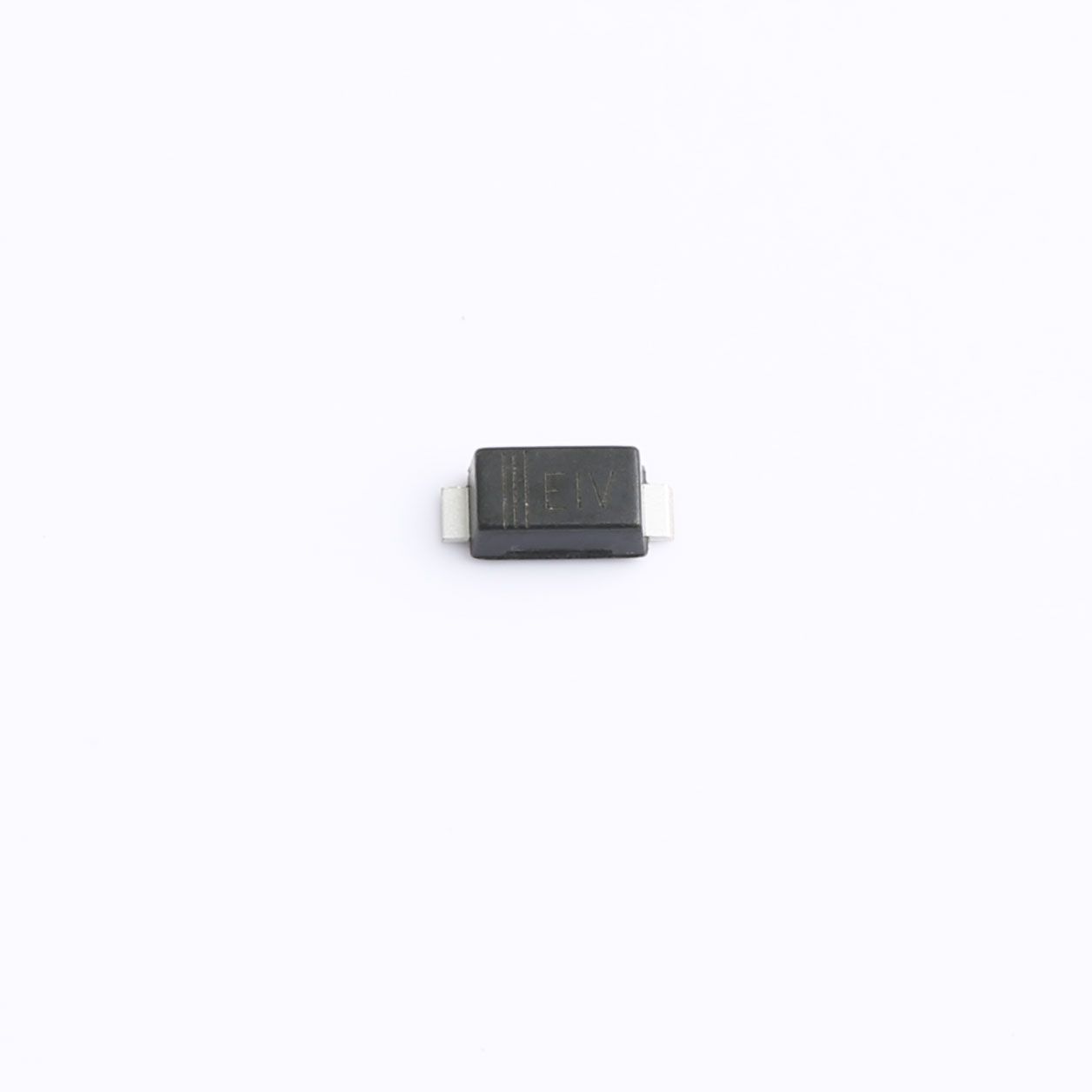

Diodo TVS M4SMF20A SOD-123FL
O M4SMF20A é um diodo TVS unidirecional de montagem em superfície, encapsulado em SOD-123FL. Apresenta potência de pico de pulso de 4500 W sob forma de onda de surto de 8/20 μs, sendo amplamente utilizado para proteger circuitos eletrônicos contra ESD, surtos de raios e sobretensões transitórias.
Descrição
O M4SMF20A é um diodo TVS unidirecional de montagem em superfície, encapsulado em SOD-123FL. Apresenta potência de pico de pulso de 4500 W sob forma de onda de surto de 8/20 μs, sendo amplamente utilizado para proteger circuitos eletrônicos contra ESD, surtos de raios e sobretensões transitórias.
Diferenciais
- Potência de pulso de pico de 4500 W para forma de onda de surto de 8/20 μs.
- Parâmetros elétricos: VRWM=20V, VBR=22.2~24.5V a 1mA, IR≤1μA a 20V, VC=35V a 160A
- Tempo de resposta ultrarrápido inferior a 1 ps com design de baixa indutância
- Desempenho superior na fixação de tensão transitória
- Pacote SMD compacto e de baixo perfil para montagem em superfície.
Nossas vantagens
- A alta capacidade de absorção de surtos oferece proteção confiável contra pulsos transitórios intensos.
- A resposta rápida suprime eficazmente picos repentinos de tensão.
- O tamanho reduzido economiza espaço na placa de circuito impresso para dispositivos eletrônicos miniaturizados.
- Corrente de fuga ultrabaixa reduz a perda de energia em modo de espera.
- A embalagem padrão em fita e carretel é adequada para produção SMT automatizada de alta velocidade.
dados mecânicos
- Embalagem: SOD-123FL, plástico moldado com classificação retardante de chamas UL94V-0.
- A faixa colorida marca o terminal do cátodo.
- Peso aproximado de uma única unidade: 0.07g
- Temperatura de junção operacional: -55℃ ~ +125℃; Temperatura de armazenamento: -55℃ ~ +150℃
- Em conformidade com o padrão de sensibilidade à umidade MSL 1.
Aplicações
Sistemas de computador, eletrodomésticos, módulos de entrada de vídeo, eletrônica automotiva, equipamentos de controle industrial e dispositivos de comunicação.
