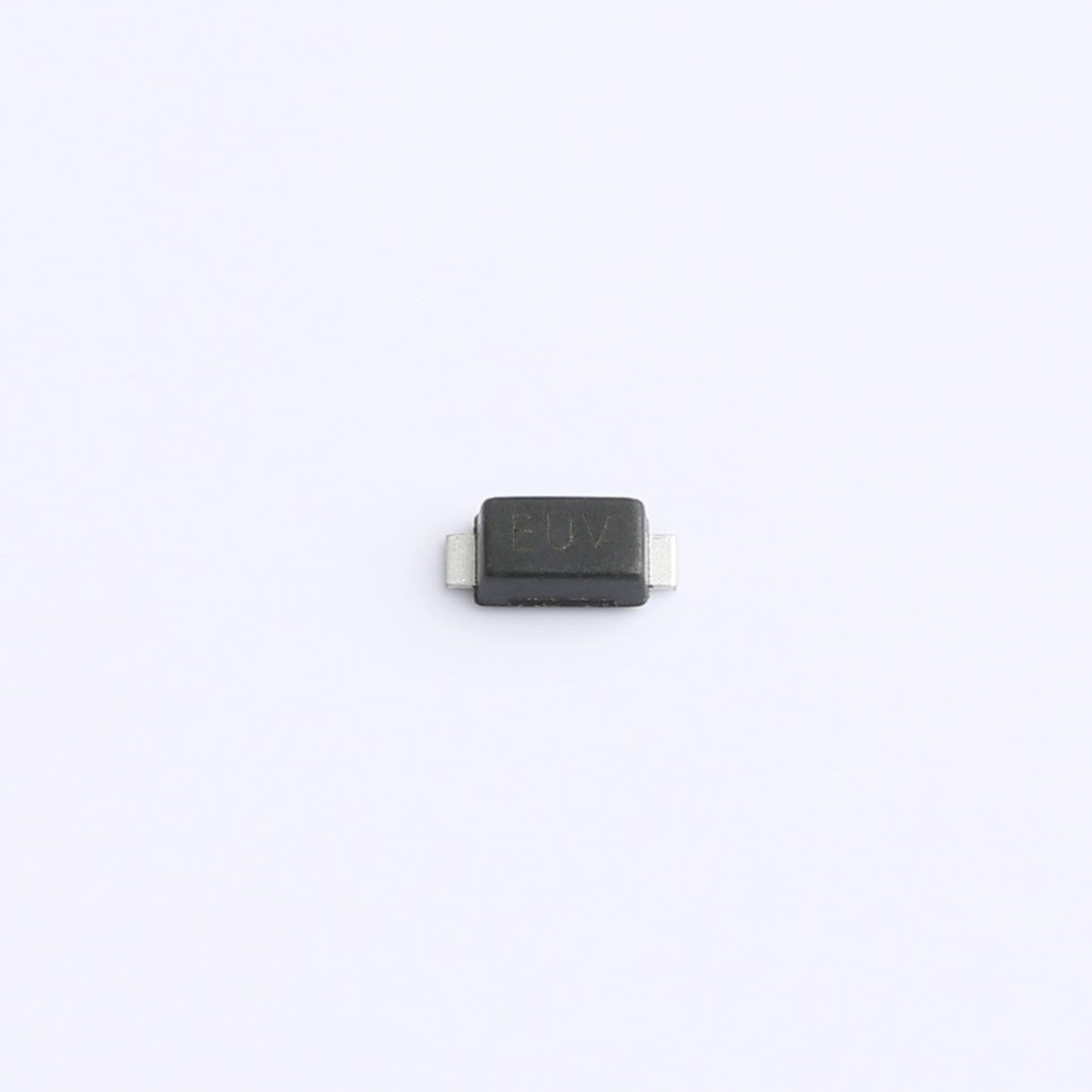

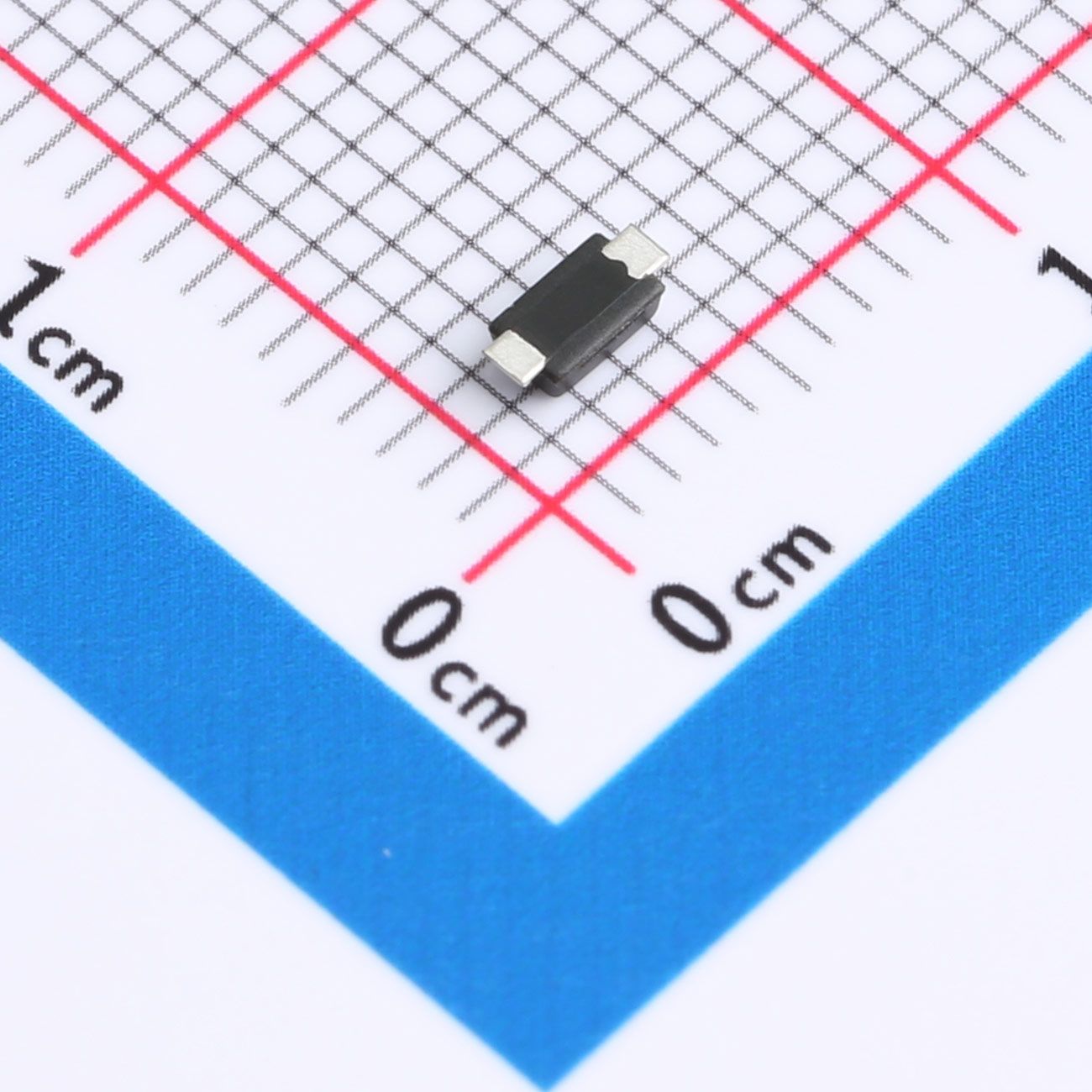

Diodo TVS M4SMF20CA SOD-123FL
O M4SMF20CA é um diodo TVS bidirecional de montagem em superfície, encapsulado em SOD-123FL. Ele fornece potência de pico de pulso de 4500 W sob uma forma de onda de surto de 8/20 μs e foi projetado para proteger circuitos eletrônicos contra ESD positivo e negativo, surtos de raios e sobretensão transitória.
Descrição
O M4SMF20CA é um diodo TVS bidirecional de montagem em superfície, encapsulado em SOD-123FL. Ele fornece potência de pico de pulso de 4500 W sob uma forma de onda de surto de 8/20 μs e foi projetado para proteger circuitos eletrônicos contra ESD positivo e negativo, surtos de raios e sobretensão transitória.
Diferenciais
- Potência de pulso de pico de 4500 W para forma de onda de surto padrão de 8/20 μs.
- Principais parâmetros elétricos: VRWM=20V, VBR=22.2~24.5V a 1mA, IR≤1μA a 20V, VC=35V a 160A
- Tempo de resposta extremamente rápido, inferior a 1 ps, e design de baixa indutância.
- Excelente desempenho de fixação de tensão transiente
- Pacote SMD de baixo perfil adequado para processamento de montagem em superfície.
Nossas vantagens
- O design bidirecional oferece proteção completa contra transientes de tensão positivos e negativos.
- A alta resistência à sobrecarga garante proteção estável mesmo em condições severas de sobretensão.
- O formato compacto economiza espaço na placa de circuito impresso para produtos eletrônicos miniaturizados.
- A corrente de fuga ultrabaixa reduz efetivamente o consumo de energia em modo de espera.
- A embalagem padrão em fita e carretel suporta a produção SMT totalmente automatizada de alta velocidade.
dados mecânicos
- Embalagem: SOD-123FL, plástico moldado com classificação retardante de chamas UL94V-0
- Tipo bidirecional sem faixa de cor no cátodo
- Peso aproximado de uma única unidade: 0.07g
- Temperatura de junção operacional: -55℃ ~ +125℃; Temperatura de armazenamento: -55℃ ~ +150℃
- Atende aos requisitos de sensibilidade à umidade MSL 1
Aplicações
Sistemas de computador, eletrodomésticos, circuitos de entrada de vídeo, eletrônica automotiva, equipamentos de controle industrial e módulos de comunicação.
