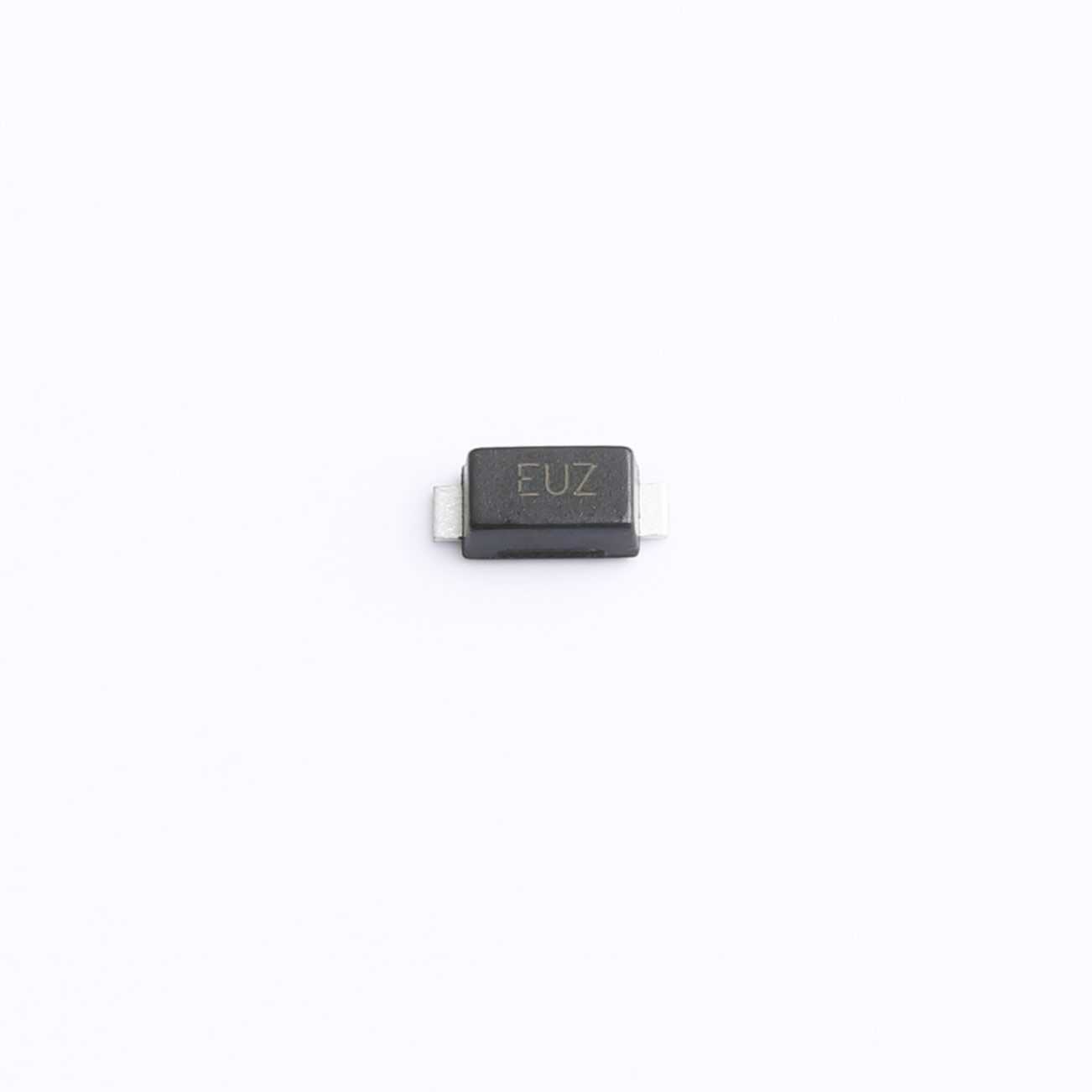

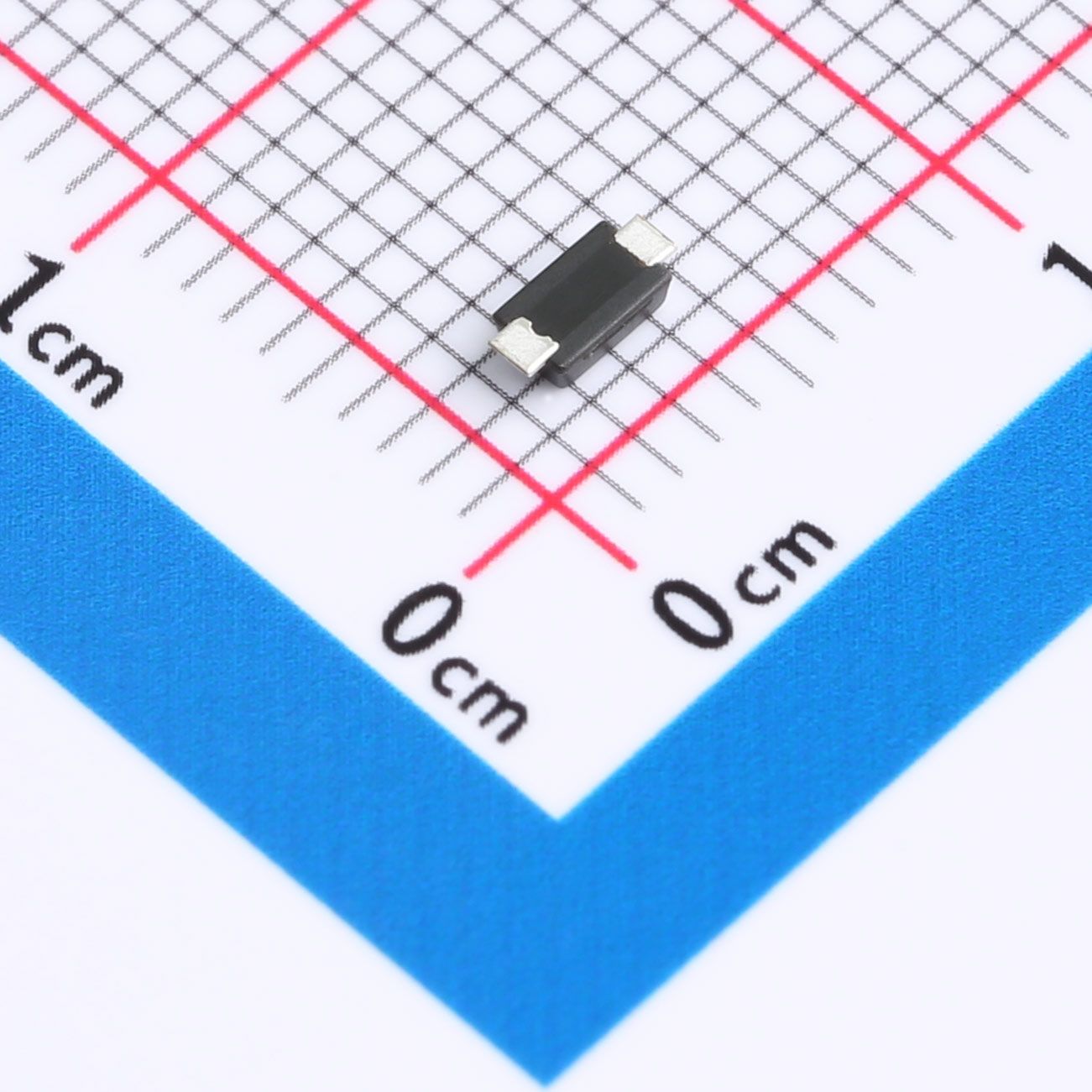

Diodo TVS M4SMF24CA SOD-123FL
O M4SMF24CA é um supressor de tensão transiente (TVS) bidirecional para montagem em superfície, com encapsulamento SOD-123FL. Ele oferece potência de pico de pulso de 4500 W sob forma de onda de surto padrão de 8/20 μs, projetado para proteger circuitos eletrônicos contra descargas eletrostáticas positivas e negativas, surtos de raios e sobretensões transitórias.
Descrição
O M4SMF24CA é um supressor de tensão transiente (TVS) bidirecional para montagem em superfície, com encapsulamento SOD-123FL. Ele oferece potência de pico de pulso de 4500 W sob forma de onda de surto padrão de 8/20 μs, projetado para proteger circuitos eletrônicos contra descargas eletrostáticas positivas e negativas, surtos de raios e sobretensões transitórias.
Diferenciais
- Potência de pulso de pico de 4500 W para forma de onda de surto de 8/20 μs.
- Principais parâmetros elétricos: VRWM = 24 V, VBR = 26.7 V ~ 29.5 V a 1 mA, IR ≤ 1 μA a 24 V, VC = 40 V a 200 A
- Tempo de resposta ultrarrápido inferior a 1 ps e design de baixa indutância.
- Desempenho excepcional na fixação de tensão transiente
- Pacote SMD compacto e de baixo perfil para montagem em superfície.
Nossas vantagens
- O design bidirecional oferece proteção abrangente contra transientes de tensão positivos e negativos.
- A alta resistência à sobrecarga garante proteção estável em ambientes com surtos severos.
- O tamanho reduzido economiza espaço no layout da placa de circuito impresso, permitindo a criação de dispositivos compactos.
- Corrente de fuga ultrabaixa minimiza o consumo de energia em modo de espera.
- A embalagem padrão em fita e carretel é totalmente compatível com linhas de produção SMT automáticas de alta velocidade.
dados mecânicos
- Embalagem: SOD-123FL, plástico moldado com classificação retardante de chamas UL94V-0.
- Tipo bidirecional sem faixa de cor do cátodo
- Peso aproximado de uma única unidade: 0.07g
- Temperatura de junção operacional: -55℃ ~ +125℃; Temperatura de armazenamento: -55℃ ~ +150℃
- Em conformidade com o padrão de sensibilidade à umidade MSL 1.
- Os terminais são revestidos com solda e atendem aos requisitos de soldagem MIL-STD-750.
Aplicações
Sistemas de computador, eletrodomésticos, circuitos de entrada de vídeo, eletrônica automotiva, equipamentos aeroespaciais, dispositivos de telecomunicações e sistemas de controle inteligentes.
