Slkor BAV99DW Hochgeschwindigkeits-Schaltdiode: Ultraschnelle Ansprechzeit von 4 ns, Miniatur-SMD-Schaltbauteil für hohe Spannungen

Startseite Nachrichten Tägliches Highlight Slkor BAV99DW Hochgeschwindigkeits-Schaltdiode: Ultraschnelle Ansprechzeit von 4 ns, Miniatur-SMD-Schaltbauteil für hohe Spannungen

2026-09-02 17

In Anwendungsbereichen wie Hochgeschwindigkeitssignalübertragung, Hochfrequenz-Schaltkreisen, Gleichrichtung, Verpolungsschutz und Spannungsregelung bestimmen Schaltgeschwindigkeit, Leckstrom, Durchlassspannung und Durchlasswiderstand von Dioden direkt die Signalintegrität und Betriebsstabilität der Schaltung. Die Slkor BAV99DW ist eine leistungsstarke SMD-Schaltdiode im ultrakompakten SOT-363-Gehäuse. Sie vereint Kernvorteile wie einen hohen Sperrspannungswiderstand von 75 V, eine extrem kurze Sperrverzögerungszeit von 4 ns, einen extrem niedrigen Leckstrom und einen geringen Durchlassspannungsabfall. Ideal für Hochfrequenz- und Hochpräzisionsschaltungen, ist sie eine hochwertige Alternative für Kleinsignal-Schaltungen, Gleichrichtung und Spannungsregelung in Unterhaltungselektronik, industriellen Steuergeräten und Kommunikationsschaltungen.

1. Kernproduktparameter

Wiederholte Spitzensperrspannung (VRRM): 75 V; Mittlerer gleichgerichteter Ausgangsstrom (IO): 150 mA; Durchlassspannungsabfall (VF): 0.715 V; Sperrleckstrom (IR): 2.5 μA; Sperrverzögerungszeit (trr): 4 ns; Gehäuse: SOT-363

2. Kernproduktvorteile

2.1 Ultraschnelle Erholungszeit von 4 ns für Hochfrequenz- und Hochgeschwindigkeitsschaltungen

Mit einer extrem kurzen Rückschaltzeit von nur 4 ns bietet der BAV99DW ein äußerst schnelles Schaltverhalten. Er eignet sich ideal für das Schalten von Hochfrequenzsignalen, digitale Hochgeschwindigkeitsschaltungen und Hochfrequenzgleichrichtungen. Das Bauteil eliminiert effektiv Schaltverzögerungen, Signalverzerrungen und Übersprechen und gewährleistet so eine präzise und stabile Signalübertragung in Hochfrequenzschaltungen. Damit erfüllt er die hohen Anforderungen an den Hochgeschwindigkeitsbetrieb von Präzisionselektronik.

2.2 75V Hochspannungsdesign für breite Anwendungskompatibilität

Mit einer hohen Sperrspitzenspannung von 75 V bietet das Bauteil ausreichend Spannungsreserve, um kurzzeitige Spannungsspitzen und Überspannungen zu absorbieren und Schäden durch Sperrdurchbrüche zu verhindern. Es übertrifft herkömmliche Niederspannungs-Schaltdioden und eignet sich dank seiner ausgezeichneten Stoßfestigkeit für die meisten zivilen und industriellen Mittel- und Niederspannungs-Signalkreise.

2.3 Extrem niedriger Leckstrom für höhere Schaltungsstabilität

Der extrem niedrige Sperrstrom von 2.5 μA minimiert statische Leistungsverluste ohne unnötigen Stromverbrauch im Standby- und Dauerbetrieb. Dadurch wird die Leistungsausnutzung effektiv verbessert und Schaltungsdrift, Spannungsschwankungen und anormaler Stromverbrauch durch Sperrströme vermieden. Dies macht die Schaltung besonders geeignet für präzise Signalerkennung und Schaltungen mit geringem Stromverbrauch.

2.4 Geringer Spannungsabfall in Durchlassrichtung reduziert Leitungsverluste

Mit einem typischen Vorwärtsspannungsabfall von nur 0.715 V zeichnet sich das Bauteil durch geringe Leitungsverluste und hohe Leitfähigkeit aus. Es erzeugt während der Kleinsignalgleichrichtung und -leitung nur vernachlässigbare Wärme und gewährleistet so eine ausgezeichnete Langzeitstabilität. Durch die optimale Kombination aus hoher Leitfähigkeit und Energieeffizienz ist es ideal für Signalkreise geeignet, die über längere Zeiträume kontinuierlich betrieben werden.

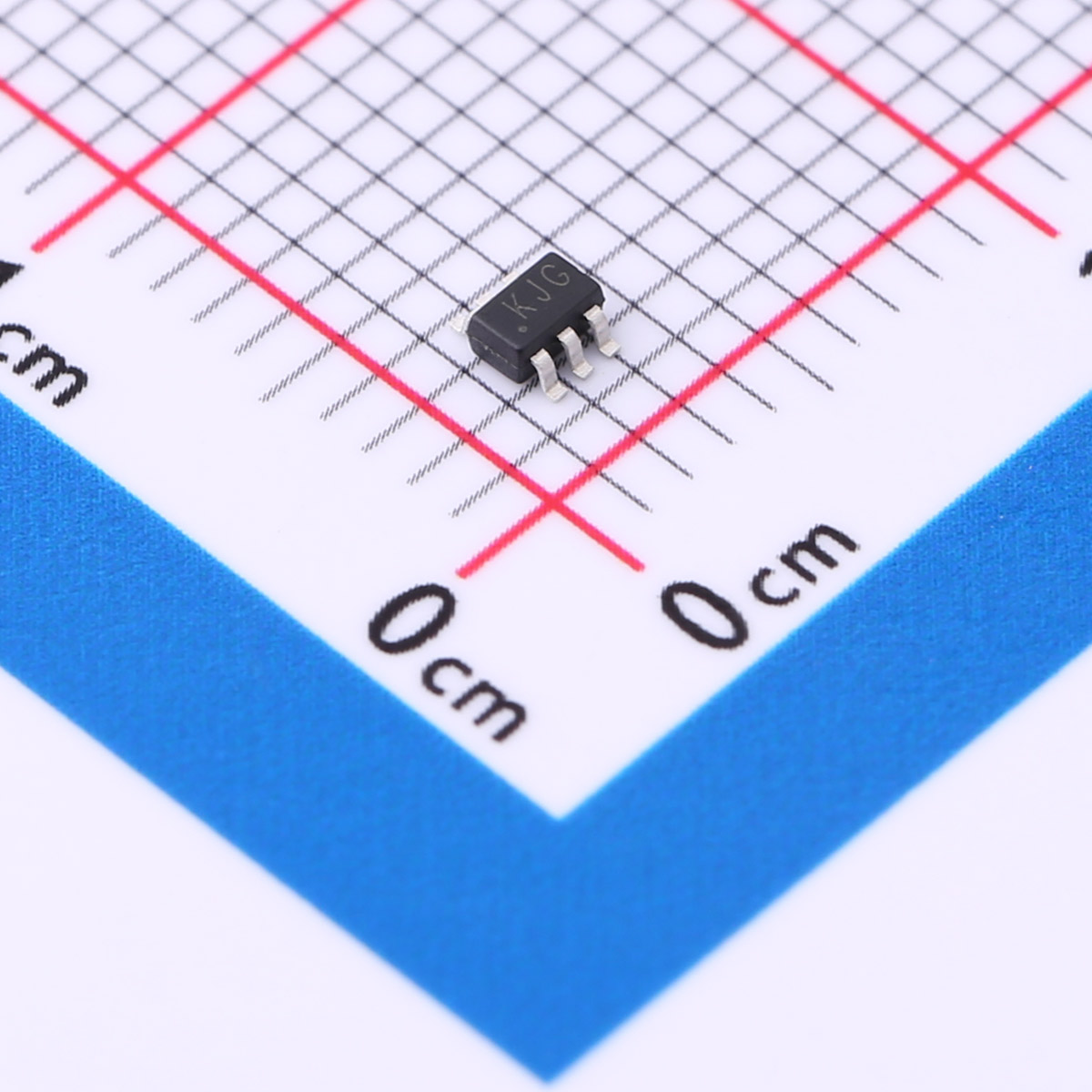

2.5 SOT-363 Miniaturgehäuse für hochdichte Verdrahtung

Das Bauteil verwendet das ultrakompakte SOT-363 SMD-Gehäuse mit übersichtlicher Pinbelegung, unterstützt die automatisierte SMT-Bestückung und spart erheblich Platz auf der Leiterplatte. Es entspricht ideal den Trends zu Miniaturisierung, geringerer Dicke und hochdichter Verdrahtung in der Elektronikindustrie und ist mit verschiedenen kleinen Präzisionsleiterplatten kompatibel.

2.6 Ausgereifter Prozess für den perfekten Austausch importierter Geräte

Dank Slkors ausgereiftem Halbleiterfertigungsprozess zeichnet sich die BAV99DW durch hohe Parameterkonstanz, stabile Leistung und starke Störfestigkeit aus. Ihre elektrischen Spezifikationen entsprechen vollständig denen importierter BAV99DW-Schaltdioden und ermöglichen so einen direkten Pin-zu-Pin-Austausch. Mit stabiler Verfügbarkeit, kostengünstigem Preis und zuverlässiger Qualität löst sie effektiv die branchenüblichen Probleme langer Lieferzeiten, hoher Kosten und Lieferengpässe importierter Komponenten.

3. Hauptanwendungsgebiete

Durch die Nutzung der integrierten Vorteile von Hochgeschwindigkeitsschaltung, geringem Leistungsverlust, hoher Stabilität und Miniaturisierung findet der Slkor BAV99DW breite Anwendung in verschiedenen Klein- und Mittelsignal-Präzisionsschaltungen, darunter Hochgeschwindigkeits-Digitalsignalschaltung, Hochfrequenz-Kleinsignalgleichrichtung, Schaltungs-Verpolungsschutz, Signalklemmung und Spannungsregelung, Filter- und Rauschunterdrückungsschaltungen, Unterhaltungselektronik, tragbare Geräte, IoT-Module, industrielle Präzisionssteuerschaltungen, Kommunikationsgeräte, Instrumente und Messgeräte sowie Steuerplatinen für kleine Haushaltsgeräte.

4. Richtlinien für die Konstruktionsplanung

AnwendungsanpassungKonzipiert für Kleinsignal- und Hochfrequenz-Schaltanwendungen. Nicht empfohlen wird der Einsatz in Hochleistungsgleichrichtungs- oder Hochstrom-Lastschaltungen, um Schäden durch Überlastung zu vermeiden.

Spannungsreserve: Um die Lebensdauer des Geräts zu verlängern und die Stabilität zu verbessern, sollte in praktischen Anwendungen eine ausreichende Spannungsreserve eingeplant und ein langfristiger Betrieb nahe der maximalen Nennspannung von 75 V vermieden werden.

PCB-Layout: Um parasitäre Kapazitäten und Induktivitäten zu reduzieren, sollten Hochfrequenzsignalleitungen kurz und gerade gehalten werden. Dadurch wird die Hochgeschwindigkeitsschaltleistung von 4 ns voll ausgeschöpft und Signaldämpfung sowie Zeitabweichungen werden vermieden.

Thermisches DesignFür den Kleinsignalbetrieb ist keine zusätzliche Wärmeabfuhr erforderlich. Bei hochdichten Leiterplattenlayouts sollte ausreichend Platz für die Wärmeabfuhr eingeplant werden, um Parameterinstabilitäten durch Wärmestau zu vermeiden.

5. Produktübersicht

Die Slkor BAV99DW ist eine leistungsstarke, miniaturisierte Hochgeschwindigkeits-Schaltdiode mit 75 V Hochspannungsfestigkeit, 150 mA Nennstrom, einer ultraschnellen Erholungszeit von 4 ns, einem extrem niedrigen Leckstrom von 2.5 μA und einem geringen Durchlassspannungsabfall von 0.715 V. Dank des ultrakompakten SOT-363-Gehäuses bietet sie herausragende Hochgeschwindigkeitsleistung, geringe Verlustleistung und hohe Kompatibilität. Als universelles Bauteil für Hochgeschwindigkeitsschaltungen, Gleichrichtung und Schaltungsschutz eignet sie sich für die meisten präzisen Hochfrequenzschaltungen und ist eine kostengünstige, hochwertige Alternative zu importierten Schaltdioden.
