切換二極體切換二極體是一種具有切換功能的二極體。此二極體在順向施加電壓時具有電流通過（ON）的性能，在逆向施加電壓時具有電流停止（OFF）的性能。與其他二極體相比，其逆向恢復時間（trr）短，切換特性優異。主要應用於電子計算機、脈衝及切換電路。

產品技術文件數據

規格書 3D模型

1N4148W 快速開關二極體 SOD-123 VRRM(V)：75V IO(A)：150mA VF(V)：1V IR(uA)：25nA trr(ns)：4ns Package：SOD-123

規格書 3D模型

1N4148WS 表面貼裝開關二極體 SOD-323 VRRM(V)：75V IO(A)：150mA VF(V)：1V IR(uA)：1μA trr(ns)：4ns Package：SOD-323

規格書 3D模型

1N4148WT 小訊號二極體 SOD-523 VRRM(V)：80V IO(A)：100mA VF(V)：1.25V IR(uA)：100nA trr(ns)：4ns Package：SOD-523

規格書 3D模型

1N4448WS 快速開關二極體 VRRM(V)：75V IO(A)：250mA VF(V)：0.62V IR(uA)：2.5μA trr(ns)：4ns Package：SOD-323

規格書 3D模型

1SS184 開關二極體 SOT-23 VRRM(V)：85V IO(A)：100mA VF(V)：0.6V IR(uA)：0.1μA trr(ns)：1.6ns Package：SOT-23

規格書 3D模型

1SS355 快速開關二極體 SOD-323 VRRM(V)：90V IO(A)：100mA VF(V)：1.2V IR(uA)：0.1μA trr(ns)：4ns Package：SOD-323

規格書 3D模型

1ss226 快速開關二極體 SOT-23 VRRM(V)：85V IO(A)：100mA VF(V)：0.9V IR(uA)：0.5μA@80V trr(ns)：4ns Package：SOT-23

規格書 3D模型

BAS21H 表面黏著開關二極體 SOD-323 VRRM(V)：250V IO(A)：200mA VF(V)：1V IR(uA)：0.1μA trr(ns)：50ns Package：SOD-323

規格書 3D模型

BAS316 表面黏著開關二極體 SOT-323 VRRM(V)：100V IO(A)：150mA VF(V)：1.25V IR(uA)：25μA@20V trr(ns)：4ns Package：SOT-323

規格書 3D模型

BAS321 開關二極體 SOD-323 VRRM(V)：250V IO(A)：200mA VF(V)：1V IR(uA)：0.1μA trr(ns)：50ns Package：SOD-323

規格書 3D模型

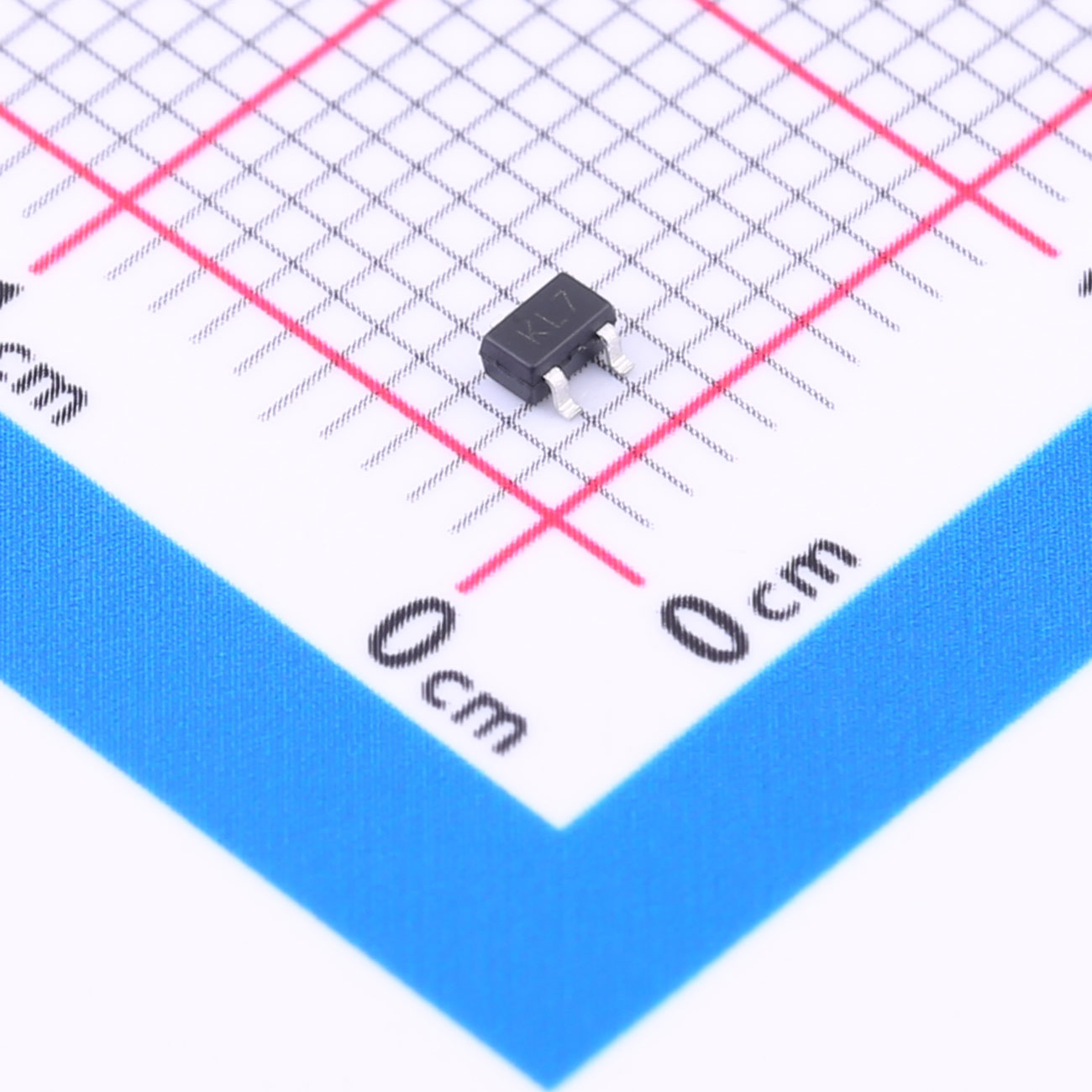

BAT54CW 小訊號二極體 SOT-323 VRRM(V)：30V IO(A)：100μA VF(V)：0.24V IR(uA)：2μA trr(ns)：5ns Package：SOT-323

規格書 3D模型

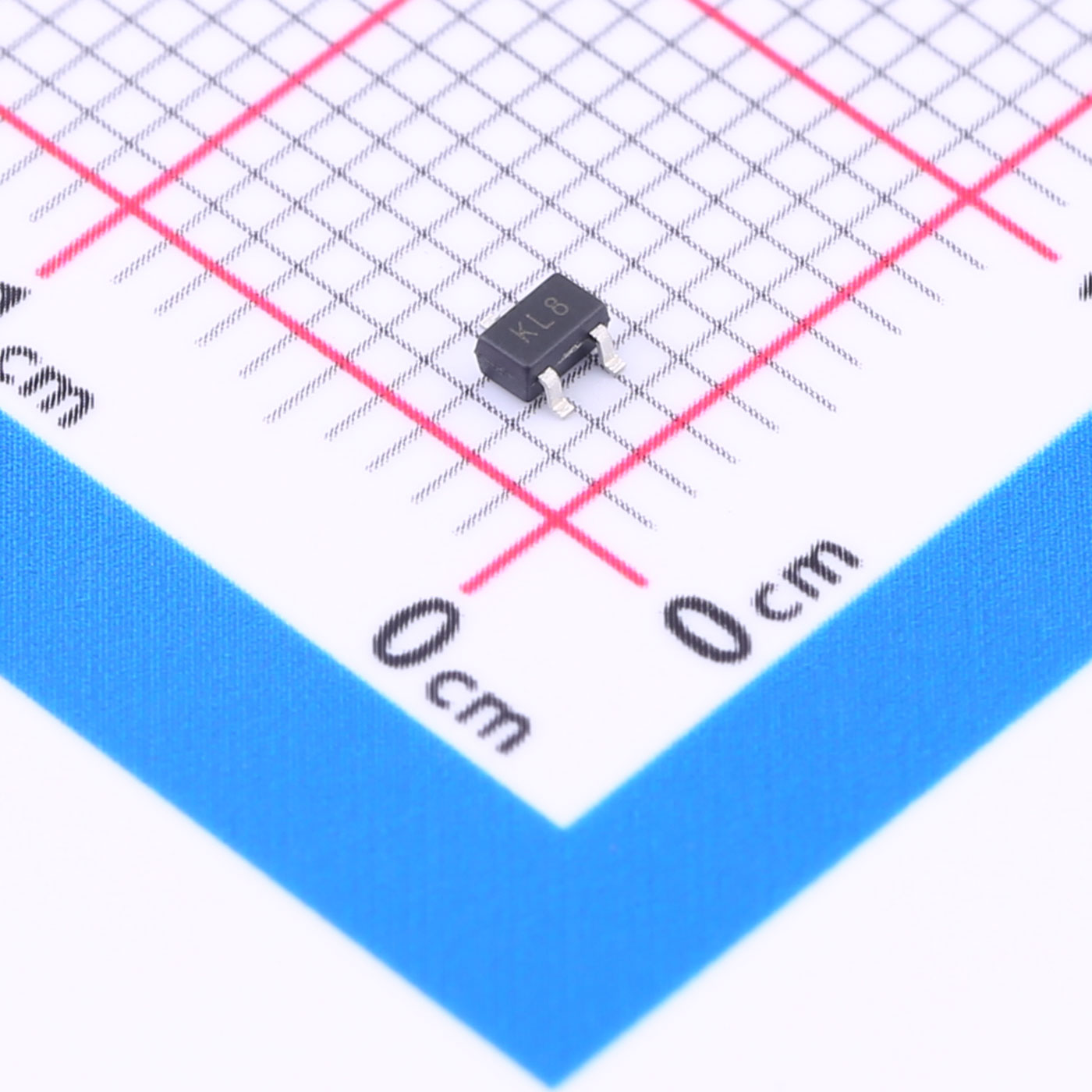

BAT54SW 小訊號二極體 VRRM(V)：30V IO(A)：100μA VF(V)：0.24V IR(uA)：2μA trr(ns)：5ns Package：SOT-323

規格書 3D模型

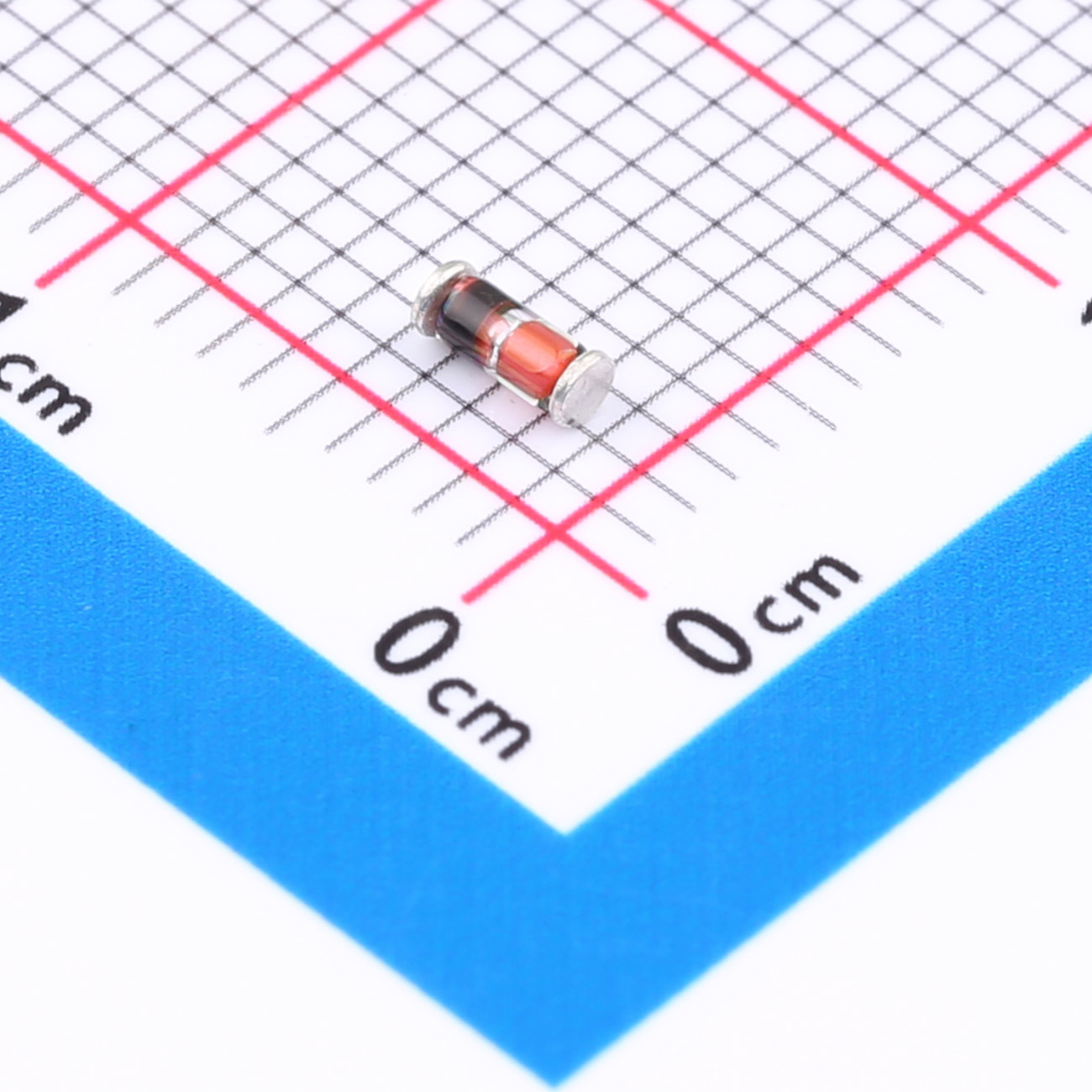

BAV103 開關二極體 LL-34 VRRM(V)：250V IO(A)：250mA VF(V)：1V IR(uA)：100nA trr(ns)：50ns Package：LL-34

規格書 3D模型

BAV170 快速開關整流器 VRRM(V)：85V IO(A)：125mA VF(V)：0.9V IR(uA)：5nA trr(ns)：4μs Package：SOT-23

規格書 3D模型

BAV199 開關二極體 SOT-23 VRRM(V)：85V IO(A)：160mA VF(V)：1.25V IR(uA)：80nA trr(ns)：3ns Package：SOT-23

規格書 3D模型

BAV199W 快速開關二極體 SOT-323 VRRM(V)：70V IO(A)：215mA VF(V)：900mV IR(uA)：5nA trr(ns)：3μs Package：SOT-323

規格書 3D模型

BAV19W 表面黏著開關二極體 SOD-123 VRRM(V)：120V IO(A)：200mA VF(V)：1V IR(uA)：0.1μA trr(ns)：50ns Package：SOD-123

規格書 3D模型

BAV20W 快速開關二極體 VRRM(V)：200V IO(A)：200mA VF(V)：1V IR(uA)：100nA trr(ns)：50ns Package：SOT-123

規格書 3D模型

BAV21W 表面黏著開關二極體 SOD-123 VRRM(V)：250V IO(A)：200mA VF(V)：1.25V IR(uA)：0.1μA trr(ns)：50ns Package：SOD-123

規格書 3D模型

BAV23A 快速開關整流器 VRRM(V)：250V IO(A)：100mA VF(V)：1V IR(uA)：100μA trr(ns)：50ns Package：SOT-23

1N4148W 快速開關二極體 SOD-123	75V	150mA	1V	25nA	4ns	SOD-123
1N4148WS 表面貼裝開關二極體 SOD-323	75V	150mA	1V	1μA	4ns	SOD-323
1N4148WT 小訊號二極體 SOD-523	80V	100mA	1.25V	100nA	4ns	SOD-523
1N4448WS 快速開關二極體	75V	250mA	0.62V	2.5μA	4ns	SOD-323
1SS184 開關二極體 SOT-23	85V	100mA	0.6V	0.1μA	1.6ns	SOT-23
1SS355 快速開關二極體 SOD-323	90V	100mA	1.2V	0.1μA	4ns	SOD-323
1ss226 快速開關二極體 SOT-23	85V	100mA	0.9V	0.5μA@80V	4ns	SOT-23
BAS21H 表面黏著開關二極體 SOD-323	250V	200mA	1V	0.1μA	50ns	SOD-323
BAS316 表面黏著開關二極體 SOT-323	100V	150mA	1.25V	25μA@20V	4ns	SOT-323
BAS321 開關二極體 SOD-323	250V	200mA	1V	0.1μA	50ns	SOD-323
BAT54CW 小訊號二極體 SOT-323	30V	100μA	0.24V	2μA	5ns	SOT-323
BAT54SW 小訊號二極體	30V	100μA	0.24V	2μA	5ns	SOT-323
BAV103 開關二極體 LL-34	250V	250mA	1V	100nA	50ns	LL-34
BAV170 快速開關整流器	85V	125mA	0.9V	5nA	4μs	SOT-23
BAV199 開關二極體 SOT-23	85V	160mA	1.25V	80nA	3ns	SOT-23
BAV199W 快速開關二極體 SOT-323	70V	215mA	900mV	5nA	3μs	SOT-323
BAV19W 表面黏著開關二極體 SOD-123 BAV19W	120V	200mA	1V	0.1μA	50ns	SOD-123
BAV20W 快速開關二極體 BAV20W	200V	200mA	1V	100nA	50ns	SOT-123
BAV21W 表面黏著開關二極體 SOD-123 BAV21W	250V	200mA	1.25V	0.1μA	50ns	SOD-123
BAV23A 快速開關整流器	250V	100mA	1V	100μA	50ns	SOT-23
