產品說明

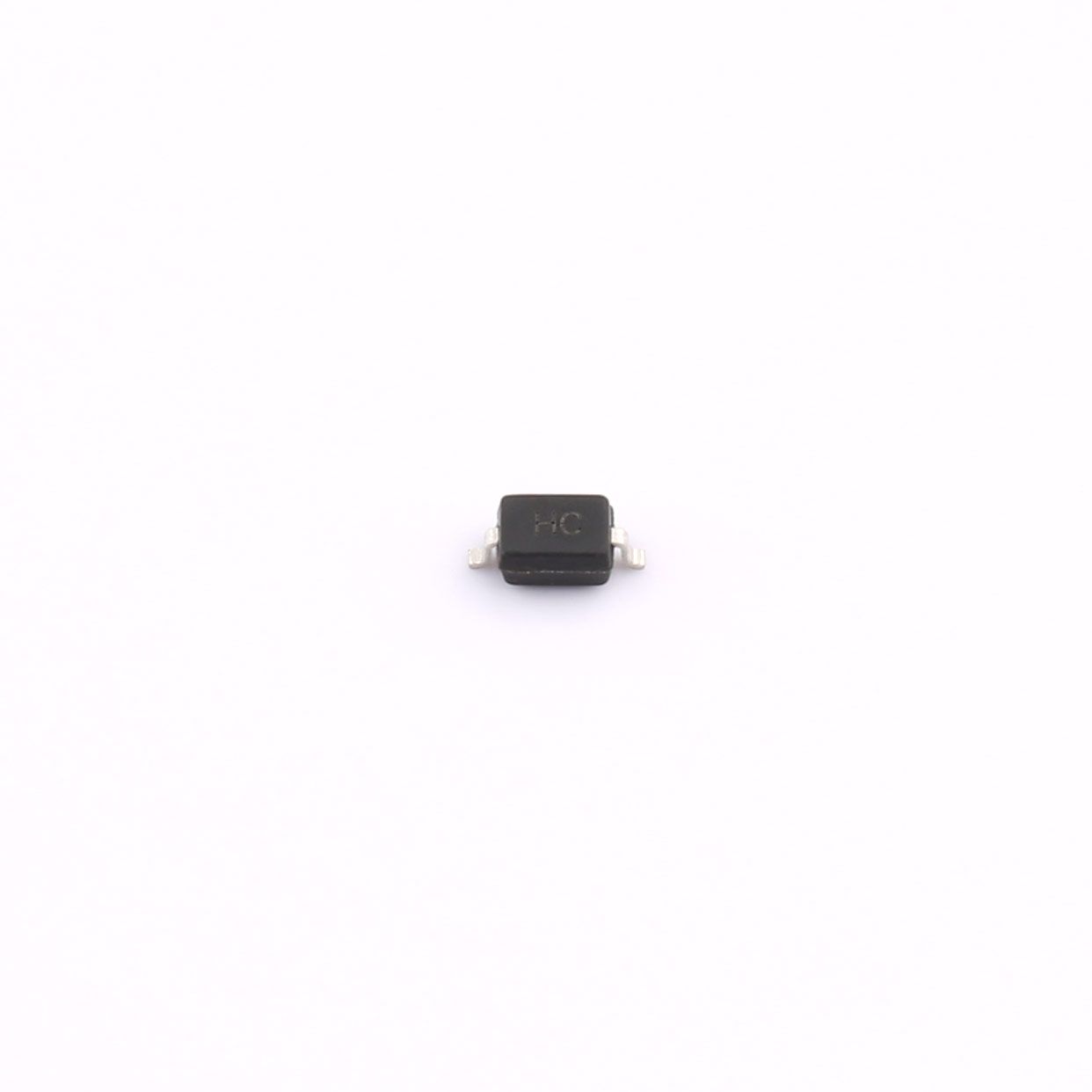

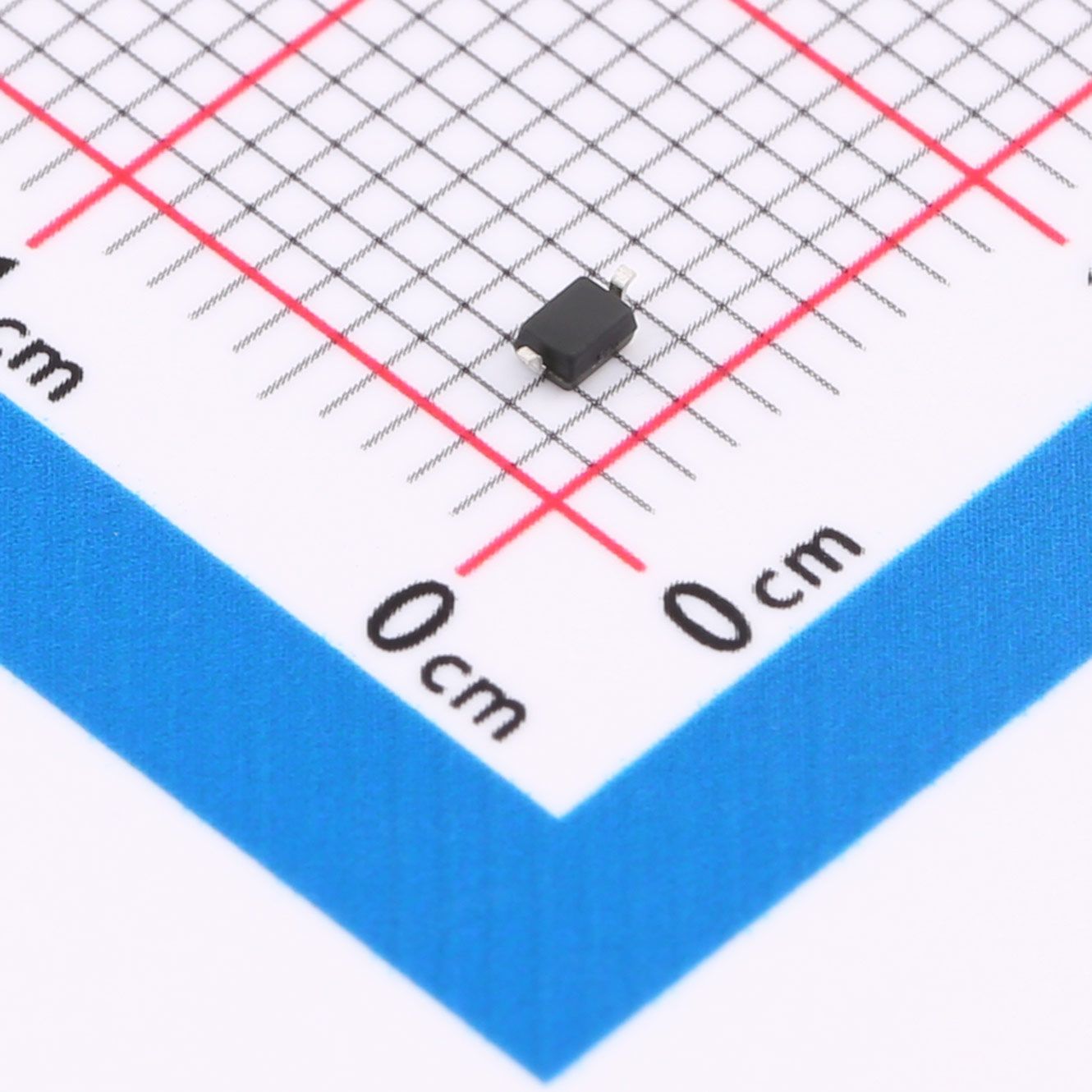

GBLC24CB 是一款由 Slkor 公司採用先進單晶片矽技術製造的 24V 雙向瞬態電壓抑制器 (TVS)，封裝於無鉛 SOD-323 表面貼裝封裝中。它具有超快的響應速度和低箝位電壓，可有效保護電壓敏感型高速資料線免受靜電放電 (ESD)、雷擊突波和電場幹擾 (EFT) 的影響。此微型元件具有 0.6pF 的超低典型結電容和符合 IEC 61000-4-2 標準的 ±30kV 接觸和空氣靜電放電保護能力，是智慧型手機、無線模組和千兆通訊設備的理想浪湧保護解決方案。
產品特性
- 額定反向工作電壓為24V，與24V訊號和電源電路完美匹配。
- 超低典型結電容僅0.6pF，有效避免高速差分訊號的失真
- 納安級超低反向漏電流，降低待機功耗
- 卓越的多標準EMC保護性能：
- IEC 61000-4-2 ESD：±30kV 空氣放電，±30kV 接觸放電
- IEC 61000-4-5 雷電突波：8A 峰值脈衝電流，波形為 8/20μs
- IEC 61000-4-4 EFT：40A 瞬態脈衝（5/50ns）
- 在標準 8/20μs 突波波形下，峰值脈衝功率額定值高達 400W
- 雙向設計，可抑制正負電壓瞬變
- 奈秒超快速反應時間，可瞬間消散突波能量
- 微型無鉛SOD-323注塑封裝大大節省了PCB佈局空間
- 與主流SMT生產線相容的標準無鉛回流焊接參數
- 寬廣的工作結溫範圍：-40℃ ~ +125℃，適用於各種應用場景
- 採用符合RoHS標準的無鉛封裝，以符合全球綠色電子產品出口要求。
我們的優勢
- 超小型 SOD-323 迷你外型設計，適用於智慧型手機和小型無線感測器模組等超薄便攜設備。
- 超低電容可確保千兆乙太網路和高速通訊介面的訊號完整性。
- 業界領先的±30kV ESD耐受水平，輕鬆通過嚴格的消費性和工業類EMC認證測試。
- 單一雙向TVS取代了兩個單向二極體，簡化了物料清單和PCB佈線設計。
- 納安級洩漏可最大限度地減少靜態功率損耗，非常適合電池供電的無線設備。
- 8A 防雷突波能力可有效抑制長距離通訊電纜上的瞬態幹擾
- 在不同突波電流下穩定的兩級箝位電壓可為敏感的積體電路晶片提供可靠的保護。
- 優化後的結電容曲線在額定 24V 偏壓下具有低電容。
- 標準無鉛回流焊接曲線，無需複雜的溫度控制，適用於大規模生產
- 統一的捲帶包裝，相容於所有全自動高速SMT貼片機
機械數據
- 封裝類型：無鉛注塑SOD-323表面貼裝封裝
- 外型尺寸：標準 SOD-323 尺寸規格（單位：毫米），詳見數據手冊。
- 專為 SOD-323 佈局設計的專用 PCB 焊接焊盤
- 焊接極限：接腳最高溫度260℃，持續10秒
- 工作結溫：-40℃ ~ +125℃
- 儲存溫度範圍：-55℃ ~ +150℃
- 封裝材質：符合RoHS標準的阻燃無鉛塑膠化合物
- 提供完整的標準無鉛回流焊接溫度曲線。
應用領域
- 各種高速數位資料傳輸線路
- 智慧型手機和穿戴式便攜式電子設備
- USB訊號和電源介面連接埠
- 無線通訊模組、藍牙和Wi-Fi射頻電路
- 10/100/1000 Base-T 千兆乙太網路通訊埠
- 工業有線通訊設備，採用 24V 匯流排電壓
- 手持式測量儀器和低壓控制板
- 微型物聯網無線感測器設備和通訊終端
