產品說明

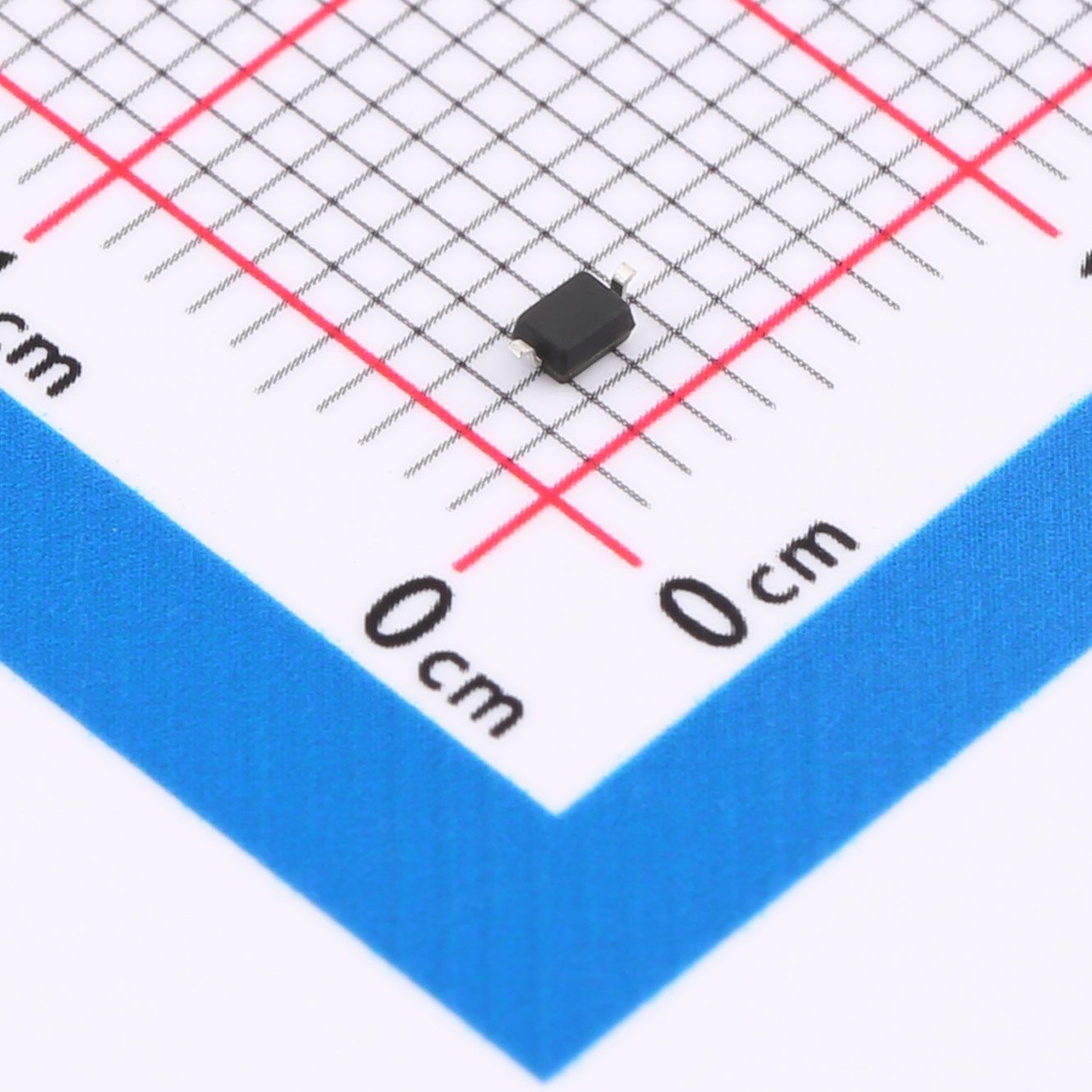

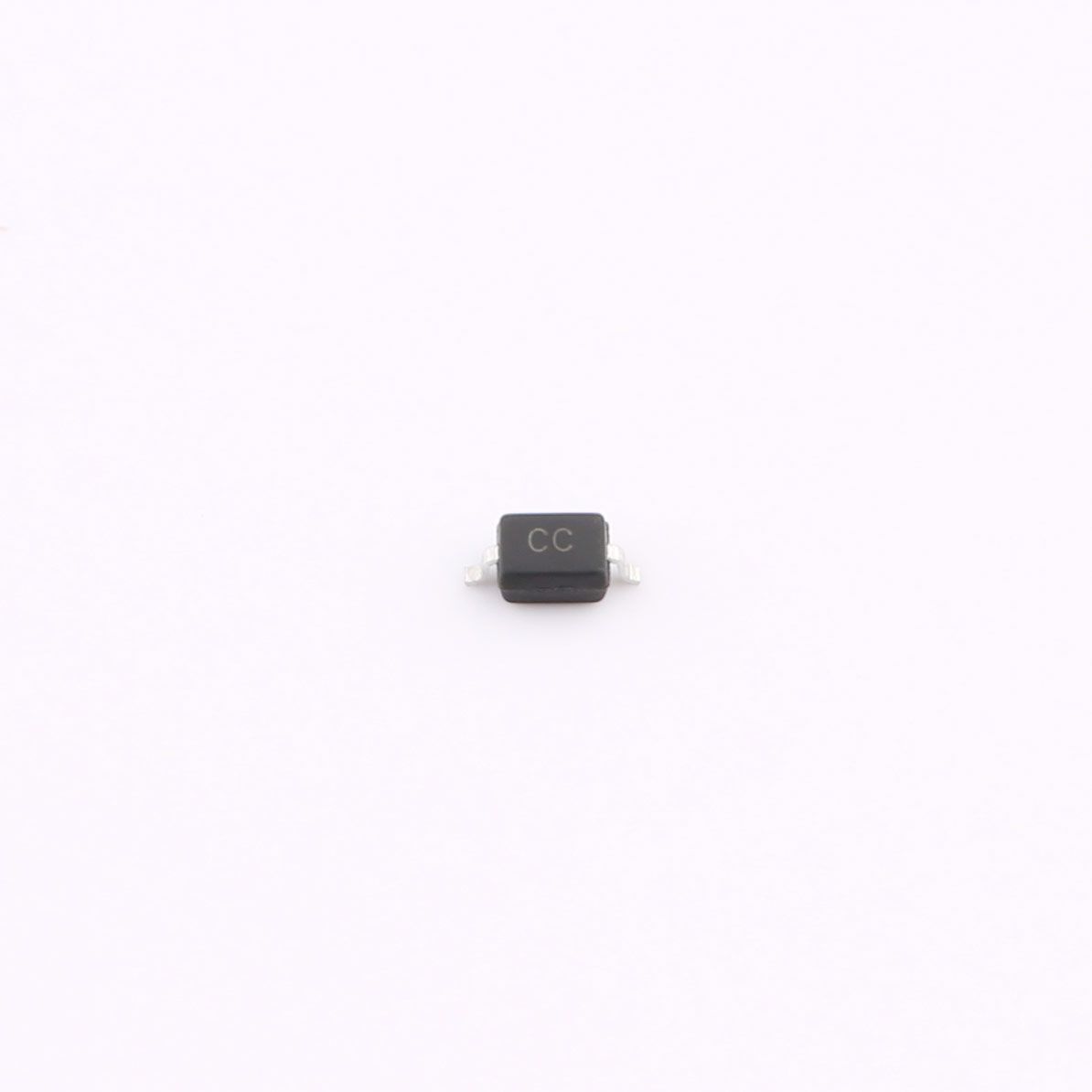

GBLC03C-SL 是一款由 Slkor 開發的 3.3V 雙向低電容 TVS 二極體，採用先進的單晶片矽技術製造。它具有超快的響應速度和低箝位電壓，可有效保護電壓敏感型高速資料線免受靜電放電 (ESD)、雷電突波和電場幹擾 (EFT) 的影響。此元件典型結電容僅為 0.6pF，並符合 IEC 61000-4-2 標準的 ±30kV 空氣和接觸靜電放電保護要求，並採用無鉛 SOD-323 封裝。其小巧的尺寸、低電容和出色的突波保護能力使其成為智慧型手機、無線模組和通訊設備的理想保護解決方案。
產品特性
- 額定反向工作電壓為3.3V，與低電壓高速訊號電路完美搭配。
- 超低典型結電容僅0.6pF，有效防止高速訊號失真和衰減。
- 納安級低漏電流，降低電池供電設備的待機功耗
- 在標準 8/20μs 雷電湧波形下，峰值脈衝功率高達 360W
- 多標準EMC幹擾抑制性能：
- IEC 61000-4-2 ESD：±30kV 空氣放電，±30kV 接觸放電
- IEC 61000-4-5 雷電突波：20A 峰值脈衝電流 (8/20μs)
- IEC 61000-4-4 EFT：80A 瞬態脈衝（5/50ns）
- 雙向設計，可吸收正負瞬態電壓尖峰
- 奈秒超快反應時間，瞬間釋放湧流能量
- 微型無鉛SOD-323注塑封裝可大幅節省PCB佈局空間。
- 完全符合RoHS標準的無鉛封裝，符合全球綠色電子產品出口要求。
- 標準7吋捲包裝，每卷3000片，適用於自動化SMT批量生產
- 工作溫度範圍：-40℃～+85℃，適用於各種消費性攜帶型電子設備
我們的優勢
- 超小型 SOD-323 封裝外型緊湊，適用於 PCB 空間有限的超薄智慧型手機、穿戴式裝置和迷你無線感測器模組。
- 超低電容可確保千兆乙太網路、高速 USB 和差分線的完全訊號完整性
- 業界領先的±30kV靜電放電耐受能力，輕鬆通過嚴格的消費性電子產品EMC認證測試。
- 單一雙向TVS取代了兩個單向二極體，簡化了物料清單和PCB佈線佈局。
- 低漏電流可最大限度地減少靜態功率損耗，是低功耗電池供電便攜式設備的理想選擇。
- 超高的 20A 突波電流耐受能力可有效抑制通訊電纜上的雷電瞬態幹擾
- 低箝位電壓可限制殘餘過電壓，從而全面保護敏感的低電壓積體電路晶片。
- 在常規消費性電子產品的工作溫度範圍內，電氣性能穩定。
- 無鉛阻燃塑膠包裝符合國際環境保護法規
- 統一的捲盤包裝，相容於所有主流高速SMT拾放組裝設備
機械數據
- 封裝類型：無鉛注塑SOD-323表面貼裝封裝
- 標準包裝：每卷7吋膠帶裝3000個
- 外形尺寸：符合資料表中定義的標準 SOD-323 尺寸規格（單位：毫米）。
- 為 SOD-323 佈局設計提供專用的 PCB 焊接焊盤
- 工作溫度範圍：-40℃ ~ +85℃
- 儲存溫度範圍：-55℃ ~ +150℃
- 封裝材質：符合RoHS標準的阻燃無鉛塑膠化合物
應用領域
- 各種類型的高速數位資料傳輸線路
- 智慧型手機和穿戴式便攜式電子設備
- 低壓USB訊號和電源介面端口
- 無線通訊模組、藍牙和Wi-Fi射頻電路
- 10/100/1000 Base-T 千兆乙太網路通訊埠
- 消費性電子產品的低壓高速訊號電路
- 微型物聯網無線感測器設備和通訊終端
- 手持式測量儀器和低壓控制板
